GFT - Campana extractora TEKA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	TEKA
Modelo	GFT
Dimensiones (L x P x A)	500 x 320 x 295 mm
Dimensiones de empotrado (L x P)	455 x 300 mm
Peso neto	Aproximadamente 10 kg
Alimentación eléctrica	Ver placa de características (230 V / 50 Hz típ.)
Potencia máxima de las lámparas	40 W
Número de velocidades del motor	3
Control del motor	Deslizante con indicador luminoso de funcionamiento
Iluminación	Independiente del motor, interruptor dedicado
Tipo de filtro	Filtro metálico lavable (lavavajillas posible)
Frecuencia de limpieza del filtro	Al menos una vez al mes
Altura mínima de instalación (cocina eléctrica)	65 cm
Altura mínima de instalación (cocina gas)	70 cm (o según instrucciones específicas)
Longitud máxima del conducto de evacuación	4 metros con máximo 2 codos
Modo de evacuación	Hacia el exterior
Mantenimiento del marco	Agua jabonosa a 40 °C, paño suave
Reemplazo del cable de alimentación	Solo por un técnico autorizado

Preguntas frecuentes - GFT TEKA

¿Cuál es la altura mínima de instalación de la campana?

Para cocinas eléctricas, la altura mínima es de 65 cm. Para cocinas a gas, es de 70 cm (o más si las instrucciones del fabricante de la cocina lo exigen).

¿Cómo limpiar el filtro de la campana?

Desenganche el filtro con los cierres. Lávelo en el lavavajillas o sumergiéndolo en agua caliente para eliminar las grasas. Use un spray específico si es necesario, luego séquelo antes de volver a colocarlo.

¿Puedo usar la campana con quemadores de gas sin recipiente?

No, los quemadores de gas no deben funcionar debajo de la campana si no hay ningún recipiente colocado encima, ya que esto puede provocar un incendio.

¿Las lámparas no se encienden, qué hacer?

Primero verifique si las lámparas están fundidas. Reemplácelas con lámparas de 40 W máximo. Asegúrese de que estén bien apretadas. Si el problema persiste, contacte al servicio técnico.

La campana no funciona en absoluto, ¿cuáles son las posibles causas?

Verifique que el cable de alimentación esté bien conectado y que el enchufe esté bajo tensión. Si llega corriente pero la campana no arranca, contacte al servicio de asistencia técnica.

¿Debo hacer funcionar la campana antes de empezar a cocinar?

Sí, se recomienda hacer funcionar la campana 3 a 5 minutos antes de cocinar para estabilizar el flujo de aire, y dejarla funcionar otros 3 a 5 minutos después para evacuar completamente las grasas y los olores.

¿Cómo reemplazar las lámparas de la campana?

Desconecte la campana de la corriente eléctrica y deje enfriar las lámparas. Retire el filtro para acceder a las lámparas. Desenrosque las lámparas usadas y reemplácelas por nuevas de 40 W máximo. Vuelva a montar el filtro.

¿Se puede lavar el filtro en el lavavajillas?

Sí, el filtro se puede lavar en el lavavajillas. Atención: el uso de detergentes agresivos puede oscurecer la superficie metálica, pero esto no afecta su eficacia.

¿Qué hacer si la campana no aspira suficientemente o vibra?

Verifique el filtro: si está saturado de grasa, límpielo o reemplácelo. Asegúrese de que el conducto de evacuación no esté obstruido y que respete la longitud máxima de 4 metros con 2 codos máximo.

El cable de alimentación está dañado, ¿puedo reemplazarlo yo mismo?

No, el reemplazo del cable de alimentación debe ser realizado exclusivamente por un técnico calificado del servicio de asistencia técnica.

MANUAL DE USUARIO GFT TEKA

Instrucciones para el montaje y recomendaciones para el mantenimiento

Campanas extractoras

Exaustores

GF-T

Guía de Uso del Libro de Instrucciones

Estimado cliente,

Le felicitamos por su elección.

Estamos seguros que el aparato que ha adquirido satisfaréplenamente sus necessities.

Ha sido construido con materiales deprimera calidad y sometido a un estricto Control de Calidad, a lo largo de todo su proceso de fabricacion.

Antes de su instalación o uso, lea atentamente el presente manual y siga fielmente sus instrucciones para garantizar la(Maxima operatividad del aparato durante muchos años.

Guarde este libro de instrucciones en un lugar seguro, para acceder a su consulta y cumplir los requisitos de garantía.

Instrucciones de Seguridad

Antes de la primera puesta en Servicio se deben tener enCNTas las instrucciones de instalacion y connexion.

Noonga la campana en funciona bajo el cable de alimentacion electrica está deteriorado o presente cortes, o si el aparato muestra sintomas de deterioros visibles en la zona de los mandos.

Si la campanadea defuncionar o lo hace de modo anormal,desconectela de la red (desenchufar) y comuniquelo al Servicio deAsistencia Técnica.

NoURT No dejar quemadores de gas encendidos, sin recipiente que los cubra, bajo de la campana.

No permitir la acumulacion de grasa en ninguuna parte de la campana, especiallye en el filtrlo.OCASIONA RIESGO DE INCENDIO.

No flamear bajo de la campana.

Indices

Descripción del Aparato	Págrina 4
Requerimientos Especiales Antes del Primer Uso	5
Cómo Usar el Electrodomístico	5
Motores	5
Interruptor de Luz	5
Sugerencias y Recomendaciones	6
Limpieza y Mantenimiento	7
Limpieza del Filtro	7
Limpieza del Marco de la Campana	7
Recambio de Lámparas	8
Si Algo No Funciona	9
Información Técnica	10
Instalación	11
Colocacion en el Mueble	11
Sustitución del Cable de Red	12
Plantilla para colocacion	12

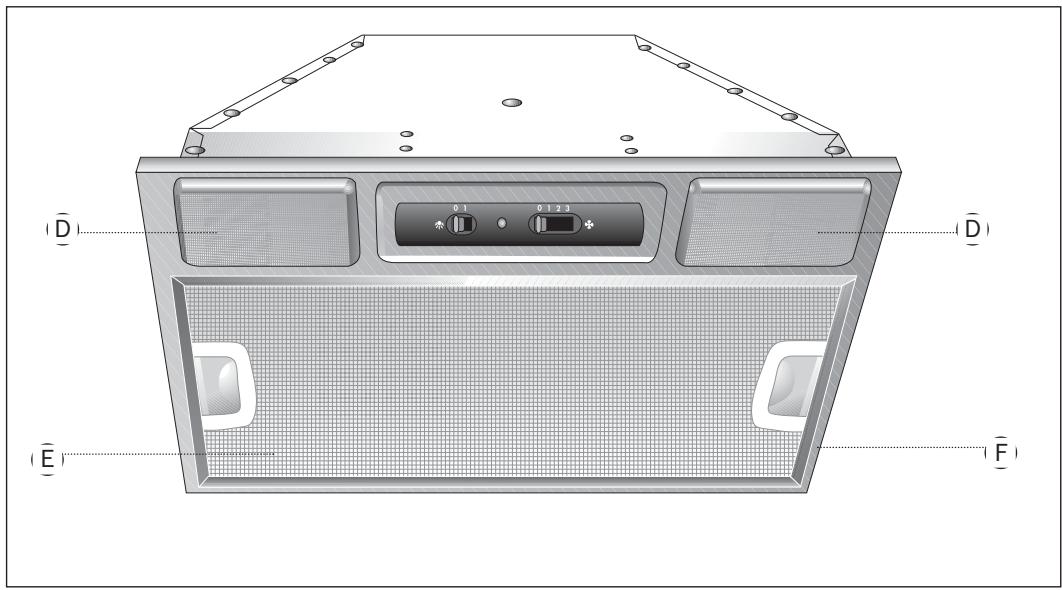

Descripción del Aparato

Estas campanas van equipadas con:

A Mando deslizante del motor que permite seleccionar tres posiciones (velocidas).
B Interruptor de luz, que es independiente del funciona el motores.
C Piloto indicator de funciona.
D Iluminación mediante lámparas en la zona de coccción, ubicadas detrás del difusor.
E Filtro, situado en la parte inferior de la superficie de aspiracion, fácilmente extraible para su lavado.
F Marco soporte del filtro.

La campana está diseñada para la evacuación de gases al exterior.

Requerimientos Especiales antes del Primer Uso

Antes de conectar la campana a la red electrica, compruebe que la tension y la Frequencia de la red se corresponde con la indicada en la etiqueta de caracteristicas de la campana, situada en la parte interior de la misma.

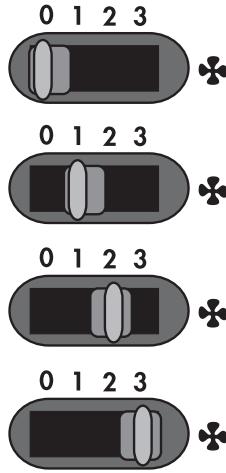

Cómo Usar el Electrodoméstico

Mediante el mando situado en la parte frontal, acontear el mesmo según la velocidad de aspiración que se dese. El motor de la campana está dotado de tres velocidades y piloto indicador de funcionaimiento, que se ilumina enequalquera de ellas.

Posión 1:

Apagado

Posión 2:

Primera

Velocidad

Posión 3:

Segunda

Velocidad

Posión 4:

Tercera

Velocidad

(máxima)

Interruptor de Luz

Es independiente del motor, lorial nos permite usar las luces indistinctamente del functioma-mentation de la campana.

Encendido

Apagado

Sugerencias y Recomendaciones

• Ponga en funciona la campana unoicos antes de comenzar a cocinar (entre 3 y 5 horas). Con elloSEO que el flujo de aire sea continuo y estabilido en el momento de la apariacion de los humos.
• Mantenga la campana funcionaando todos los Minutes despues de cocinar (entre 3 y 5 Minutes) para el total arrastre de las grasas al exterior del conducto de salute. Así, evitaremos el returno de grasas, humos y olores.

Limpieza y Mantenimiento

ANTES DE EFFECTUAR CUALQUIER OPERACION DE LIMPIEZA Y MANTENIMIENTO,ASEGURESE QUE EL APARATO esta DESCONECTADO DE LA RED

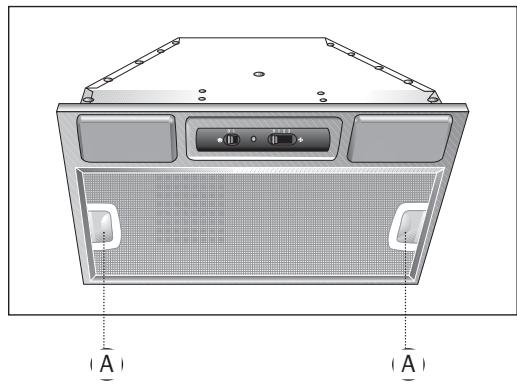

Limpieza del Filtro

• Descolgar el filtro actuando sobre los ciérres (A).
• Observar especial cuidado enatar la calda del本身就是.
• Proceda a su limpieza, bien introduciendo lo en el lavavajillas, (ver observaciones) oøjándolo sumergido en agua caliente el tiempo necessario para poder la eliminación de grasas, o si lo desea, mediante el uso de sprays especialicos (protegiendo las partes no metálicas).
• Finalizada la limpieza proceda a su secado.

Observaciones: la limpieza en lavavajillas con detergentes agresivos, puede ennegrecer la superficie metalica sin que afecte a su capacidad de retencion de grasas.

Atencion: la limpieza de filtros, debe efectuarse, como minimo una vez al mes,dependiendo de la utilizacion de la campana.

Se debe tener en cuenta que, al cocinar, hay deposicion de grasas en la campana y en el filtro ahora aquella no se ponga en funcionalmente.

Limpieza del Marco

• Se recomienda la utilización de agua jabonosa, a 40^ aproximadamente. Se utilizes un paño humedecido en dicha agua para la limpieza de la campana incidiendo especialmente en las rendijas. Posteriormente se secaráperfectamente con un paño seco que no despende pelulas.

Atencion

• No usar nunca estropajosmetalicos
• No utiliser productos abrasivos que pueda darñar la superficie metálica.
• No realizar raspaduras con objetosuros, como cuchillos, tjeras, etc.

Si Algo No Funciona

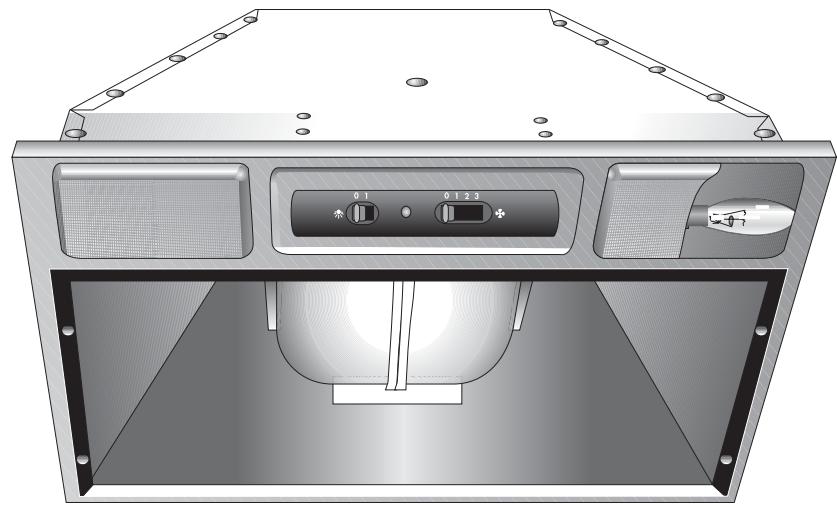

Recambio de Lámparas

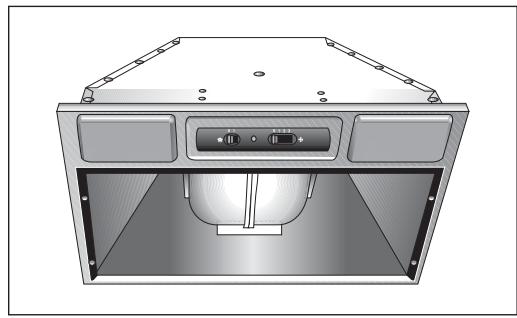

• Retire el filtro y las lámparas quedarán accesibles.
• Observe las precauaciones de desconectar previamente la campana de la red y que las lámparas a sustituir no estén calientes.
• La potencia Tmaxa de las lamparas es de 40 W.

Antes de solicitar el servicios de reparaciones, haga las comprobaciones indicadas a continuación:

Defecto	Possible Causa	Soluciones
La campana no funciona
	El cable de red no está conectado	Conectar el cable de red
	No llega tensión al enchufe	Proceder a revisar/reparar la red electrica
La campana no aspirasuficiente o vibra
	Filtro saturado de grasa	Proceda a la limpieza o sustitución del filtros
	Obstruccion del conductode salute de aire	Elimine las obstrucciones
	Conducto de aire inadeuido	Contacte con el instalador y sigo las instrucciones de este manual
Las lámparas no iluminan
	Lámparas fundidas	Proceda a la sustituciónde las lámparas
	Lámparas flojas	Apriete las lámparas

Información Técnica

Characteristicaselectricas:VERETIQUETADE

CHARACTERISTICAS

Dimensiones (mm)	Dimensiones encastre (mm)
500 x 320 x 295 (Ancho x Fondo x Alto)	455 x 300 (Ancho x Fondo)

Instalación

Antes de instalar esta campana, consulte los Reglamentos y prescricciones de la autoridad respecto a la normativa vigente de evacuation de aire y humos.

El aire evacuado no debe llegar a un conductor que se utilizes para la evacuación de humos de aparatos alimentados por una energia/distinta de la electrica.

La habitación (cocina) ha de estar provista de una ventilación adecuada si se van a utiliser simultáneamente una campana extractor yotiros aparatos alimentados por energia distincta de la electrica.

Cuando la campana de cocina se ponga en configuracional al mesmo tiempo que otros aparatos alimentados por una energia distincta de la electrifica, la presion de calidad de aire no debe ser superior a 4 Pa (4 x 10^5 bar).

Para Obtener un rendimiento optimo de la campana, la longitud de la tuberia de evacuacion exterior no deben ser superior a CUATRO metros, ni tener mas de dos angulos (codos) de 90^ .

Si la campana se suministrara sin cable de conexión a red (o éste se sustituya), la descennexión de la red de alimentación debe realizarse por medio de un interruptor de corte omnipolar, con una separación de contacto minima de 3 mm en todos los polos, incorpado en la instalación fija.

La connexion en la instalacion electrica deberealizarse mediante cable flexible.No estapermitido realizarla mediante un tubo rigofo.

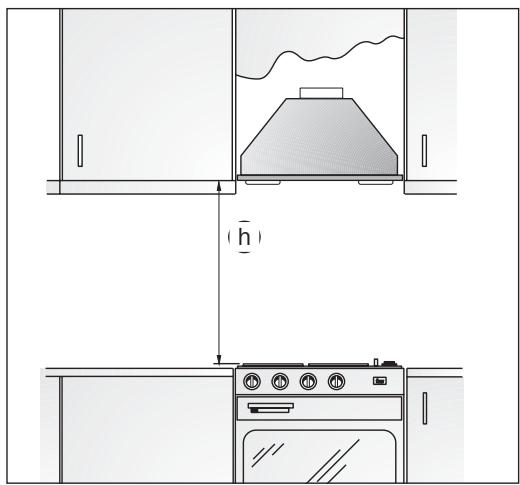

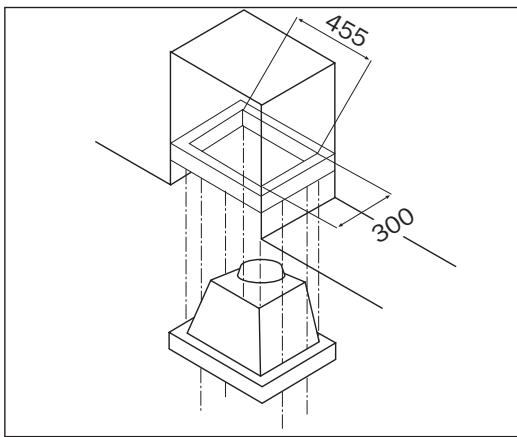

Colocación en el mueble

Por medio de los tornillos tirafondos suministrados en la Bolsa de accesorios, se fjará la campana a un panel de madera al que previamente se le habrá hecho el hueco de encastre.

La parte inferior de la campana deben colocarse a una.altura minima de 65~cm de la encimera para cocinas electricas y 70 cm para cocinas de gas. Si las instrucciones de instalacion de cocinas de gas indican una distancia superior, esta debe ser tenida en cuestion.

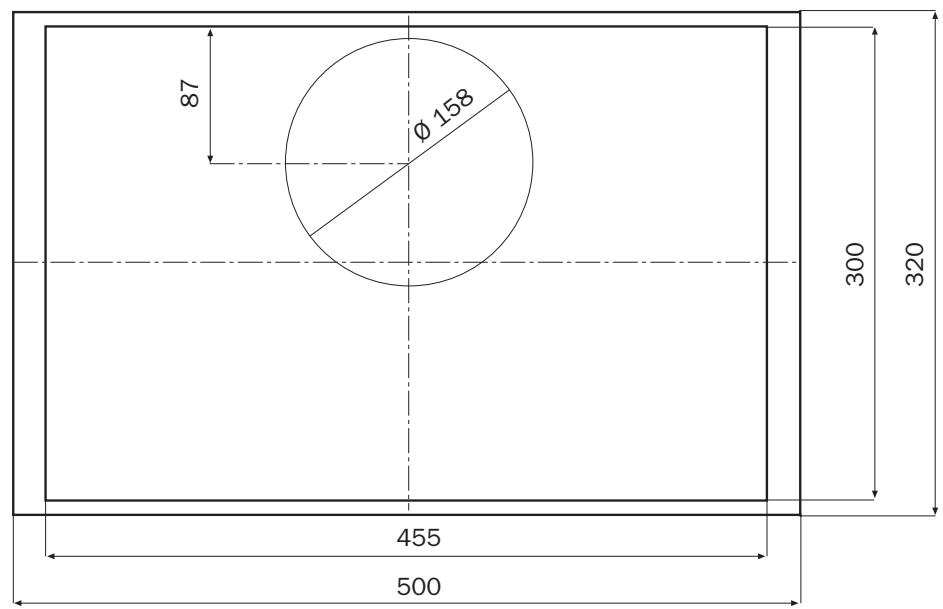

Plantilla para colocacion

Sustitución del Cable de Red

La sustitución del cable de red solo está autorizada por personal del Servicio de Asistencia Técnicarial.

Cómo Usar o Electrodométrico

Motores
