MANUAL DE USUARIO FXE6950X CANDY

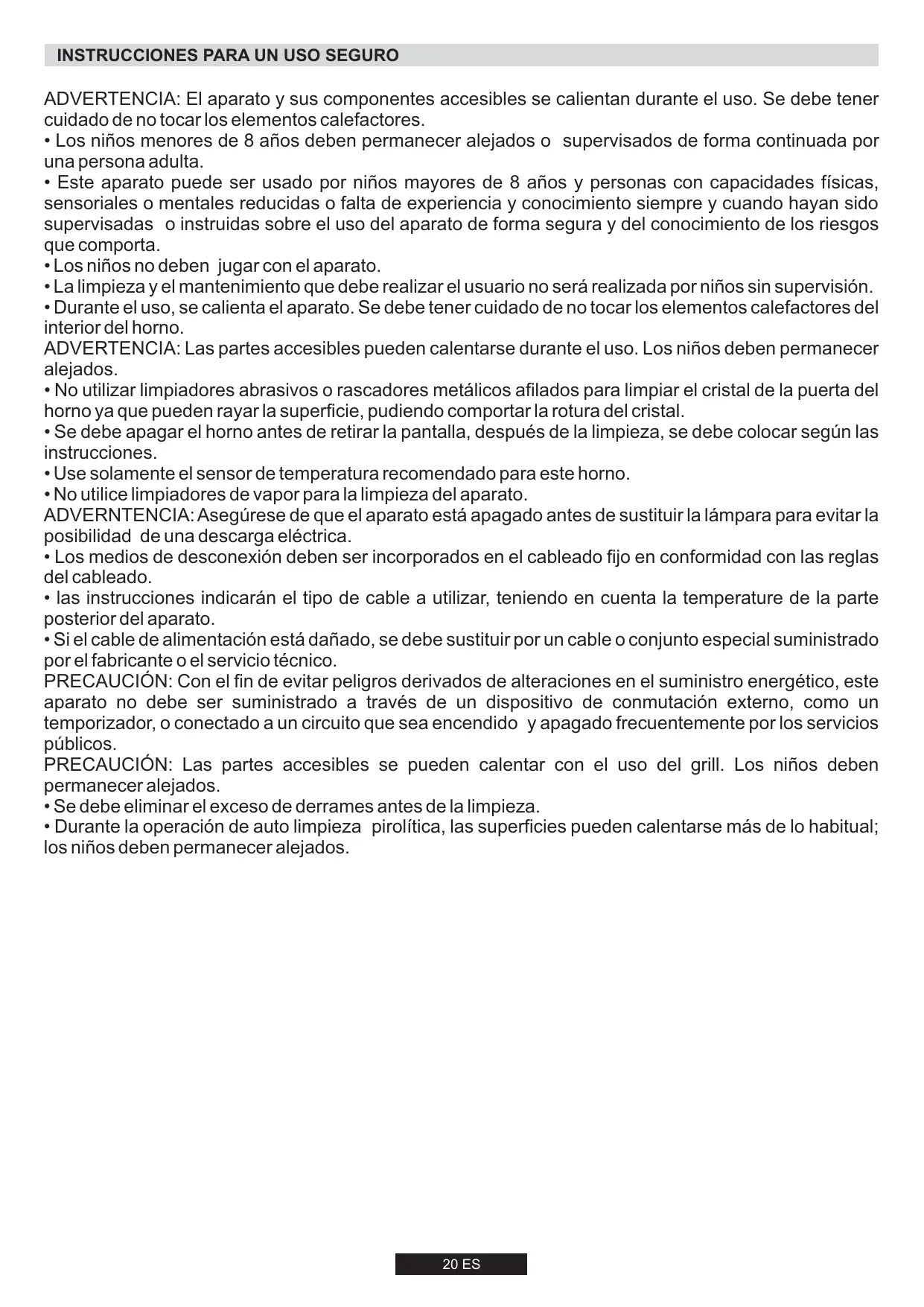

Instrucciones para un uso seguro. 20 1. Advertencias generales 21 1.1 Declaración de cumplimiento 21 1.2 Consejos de seguridad 21 1.3 Recomendaciones 21 1.4 Instalación 21 1.5 Conexión eléctrica 21 2. Tecnología Pro/exp'r (depende del modelo) 22 2.1 Equipo del horno (depende del modelo). 22 2.2 Asador (depende del modelo) 22 2.3 U-SEE 22 2.4 Extracción y limpieza de las guías laterales 22 3. Limpieza del horno. 22 4. Servicio técnico 23 5. Descripción de la pantalla 24 5.1 Antes de utilizar el horno por primera vez 25 5.2 Cómo utilizar el horno 25 5.3 Programación 26 5.6 Ajuste del contraste de la pantalla 26 6. Ciclo pirolítico (depende del modelo) 27 7. Consejos de cocción 27

ADVERTENCIA: El aparato y sus componentes accesibles se calientan durante el uso. Se debe tener cuidado de no tocar los elementos calefactores.

• Los niños menores de 8 años deben permanecer alejados o supervisados de forma continua por una persona adulta.
• Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, siempre y cuando hayan sido supervisados o instruidos sobre el uso del aparato de forma segura y comprendan los riesgos que implica.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento que debe realizar el usuario no serán realizados por niños sin supervisión.
• Durante el uso, el aparato se calienta. Se debe tener cuidado de no tocar los elementos calefactores del interior del horno.

ADVERTENCIA: Las partes accesibles pueden calentarse durante el uso. Los niños deben permanecer alejados.

• No utilizar limpiadores abrasivos ni rascadores metálicos afilados para limpiar el cristal de la puerta del horno, ya que pueden rayar la superficie, pudiendo provocar la rotura del cristal.
• Se debe apagar el horno antes de retirar la pantalla; después de la limpieza, se debe colocar según las instrucciones.
• Use solamente el sensor de temperatura recomendado para este horno.
• No utilice limpiadores de vapor para la limpieza del aparato.

ADVERTENCIA: Asegúrese de que el aparato está apagado antes de sustituir la lámpara para evitar la posibilidad de una descarga eléctrica.

• Los medios de desconexión deben ser incorporados en el cableado fijo de acuerdo con las reglas de cableado.
• Las instrucciones indicarán el tipo de cable a utilizar, teniendo en cuenta la temperatura de la parte posterior del aparato.
• Si el cable de alimentación está dañado, se debe sustituir por un cable o conjunto especial suministrado por el fabricante o el servicio técnico.

PRECAUCIÓN: Con el fin de evitar peligros derivados de alteraciones en el suministro energético, este aparato no debe ser suministrado a través de un dispositivo de conmutación externo, como un temporizador, o conectado a un circuito que sea encendido y apagado frecuentemente por los servicios públicos.

PRECAUCIÓN: Las partes accesibles se pueden calentar con el uso del grill. Los niños deben permanecer alejados.

• Se debe eliminar el exceso de derrames antes de la limpieza.
• Durante la operación de autolimpieza pirolítica, las superficies pueden calentarse más de lo habitual; los niños deben permanecer alejados.

1. ADVERTENCIAS GENERALES

Leer las instrucciones detalladamente para sacar el mejor partido del horno. Recomendamos conservar las instrucciones de instalación y utilización para futuras consultas. Antes de instalar el horno anote el número de serie por si necesitase contactar con el servicio de atención al cliente.

Una vez desembalado el horno, asegurarse de que no está dañado. En caso de tener dudas, no utilizarlo. Contactar con una persona cualificada. Conservar el embalaje (bolsas de plástico, polietileno o clavos) fuera del alcance de los niños ya que puede ser peligroso para ellos.

La compañía no se hará responsable en caso de no cumplir las instrucciones indicadas en este documento.

ATENCIÓN: Las funciones, propiedades o accesorios del horno mencionados en este manual pueden variar dependiendo del modelo de horno.

1.1 CONSEJOS DE CUMPLIMIENTO

Las piezas del aparato que puedan estar en contacto con alimentos cumplen las disposiciones de la Directiva EEC 89/109.

CE El aparato cumple las Directivas Europeas 73/23/EEC y 89/336/EC, sustituidas por la 2006/95/EC y la 2004/108/EC y sus enmiendas correspondientes.

1.2 CONSEJOS DE SEGURIDAD

• El horno debe utilizarse únicamente con el fin para el que ha sido diseñado. Solo se puede usar para cocinar alimentos. Otros usos, como por ejemplo, medio de calefacción, son un uso indebido del horno y por lo tanto peligrosos.
• Todas las piezas accesibles y elementos de calefacción están calientes cuando el horno está en funcionamiento. Hay que tener cuidado y no tocarlas.
• El fabricante no puede responsabilizarse de daños causados por un uso inadecuado, incorrecto o irrazonable. Cuando se utilicen dispositivos eléctricos, han de seguirse las normas siguientes:
• No tirar del cable eléctrico para desenchufarlo.
• No tocar el horno con las manos (o los pies) húmedas o mojadas.
• No utilice el horno salvo que lleve calzado en los pies. No suele ser recomendable la utilización de alargadores o ladrones para varios enchufes o alargadores.
• Si el horno se estropea o tiene un fallo, desenchúfelo de la corriente y no lo toque.
• Si el cable está dañado, ha de sustituirse inmediatamente. Cuando se sustituya el cable, síganse las instrucciones siguientes: Extraer el cable y sustituir por uno del tipo H05RR-F, H05VV-F, H05V2V2-F. El cable tiene que poder soportar la energía que requiere el horno. La sustitución del cable tiene que hacerla un profesional. El cable de tierra (amarillo-verde) tiene que ser 10 mm más largo que el cable eléctrico. Utilizar solo el servicio de atención al cliente adecuado para las reparaciones y asegurar que solo se utilizan piezas originales. Si no se siguen las instrucciones anteriores, los fabricantes no pueden garantizar la seguridad del horno.
• El horno adquirido tiene las características específicas descritas y usted no puede modificarlas.
• Jamás utilice un espray de difusión o a presión para limpiar el horno.
• No guardar en el horno productos inflamables, podrían prender fuego si se activase el horno accidentalmente.
• No permitir que los niños se sienten en la puerta del horno, menos aún cuando esté encendido.
• Utilizar guantes de horno cuando introduzca o saque los recipientes del horno. CUIDADO: Puede que las piezas internas del horno estén calientes. Cuando se utilice el grill, mantener alejados a los niños.

1.3 RECOMENDACIONES

• Una limpieza mínima antes de usar el horno puede ayudar a tenerlo limpio durante más tiempo.
• No forrar las paredes del horno con aluminio u otras protecciones disponibles en tiendas. El aluminio o los protectores, en contacto directo con el esmalte caliente, pueden derretirse y deteriorar el esmalte del interior.
• Para evitar un exceso de suciedad en el horno y que pueda dar lugar a olores y humo en exceso, recomendamos no utilizar el horno a temperaturas muy elevadas. Es mejor ampliar el tiempo de cocción y bajar un poco la temperatura.

Placa de identificación

• Además de los accesorios proporcionados con el horno, sugerimos utilizar sólo recipientes y moldes resistentes a temperaturas muy elevadas.

1.4 INSTALACIÓN

No es obligación del fabricante instalar el horno. Si se requiere la ayuda del fabricante para subsanar fallos derivados de una instalación incorrecta, dicha asistencia no la cubrirá la garantía.

Han de seguirse a rajatabla las instrucciones de instalación para personal cualificado. Una instalación incorrecta puede provocar daños personales, materiales o en animales. El fabricante no se hace responsable de esos posibles daños.

La cocina en la que se vaya a instalar el horno tiene que estar hecha de un material resistente a temperaturas de al menos 70°C.

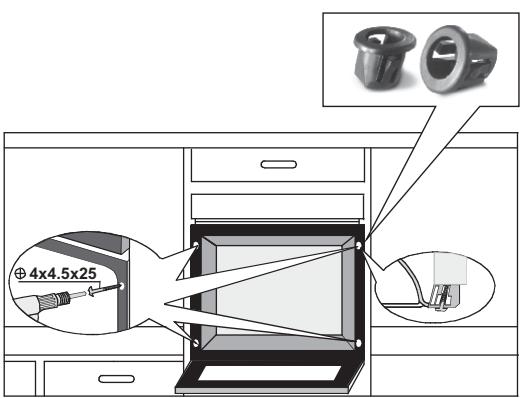

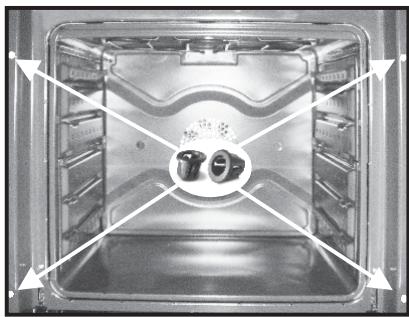

El horno se puede colocar encima, en una columna, o debajo de una encimera.

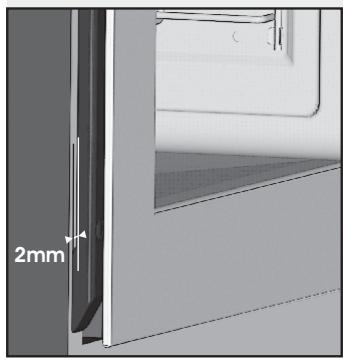

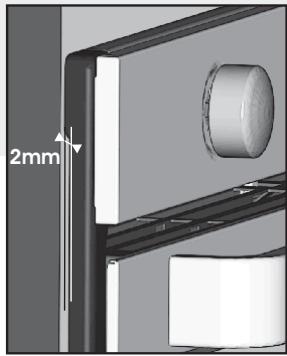

Antes de fijar el horno hay que asegurar una buena ventilación en el hueco donde se vaya a colocar y que el aire necesario para enfriar y proteger las piezas internas circula sin problema. Realizar las aperturas asignadas en la última página según el tipo de instalación.

1.5 CONEXIÓN ELÉCTRICA

LA CONEXIÓN ELÉCTRICA HA DE REALIZARLA UN CONTRATISTA APROBADO O UN TÉCNICO CON FORMACIÓN SIMILAR.

La instalación a la que va a conectarse el horno tiene que cumplir los estándares vigentes en el país de instalación.

El fabricante no asume responsabilidad alguna si no se cumple la presente disposición.

La conexión a la red debe tener toma de tierra, o un cortacircuitos multipolar, como corresponda al país de instalación.

La instalación tiene que disponer de los fusibles correspondientes y los cables han de tener un cruce de sección de tamaño suficiente como para alimentar eléctricamente el horno.

CONEXIÓN:

El horno está diseñado para una conexión exclusiva de 230 voltios AC en las fases o en la fase y el neutro.

La conexión tiene que hacerse comprobando primero:

• el voltaje indicado.

-la configuración del cortacircuitos.

El cable correspondiente a la toma de tierra (amarillo/verde) del horno debe conectarse a la toma de tierra de la instalación.

Atención:

• Antes de la conexión, el electricista tiene que comprobar la continuidad de tierra de la instalación.
• El fabricante no se responsabiliza de incidentes, o consecuencias de los mismos, que puedan derivarse del uso de hornos que no tengan toma de tierra o conectados a una toma de tierra con continuidad defectuosa.

NB: Recordar que el horno puede necesitar el servicio de atención al cliente. También es importante que el enchufe esté colocado en un sitio accesible para conectar el horno una vez que este esté colocado.

Cable eléctrico: Si hay que cambiar el cable eléctrico, contactar con el servicio de atención al cliente o con alguien de cualificaciones similares.

2. TECNOLOGÍA PRO/EXP'R (DEPENDE DEL MODELO)

2.1 EQUIPAMIENTO DEL HORNO (DEPENDE DEL MODELO)

Es necesario hacer una limpieza inicial de todas las partes del equipo antes de utilizarlo por primera vez. Lavar con una esponja. Enjuagar y secar.

La rejilla puede sostener moldes y bandejas.

La bandeja recoge los jugos de los alimentos asados.

No usar nunca la bandeja como bandeja de asar, ya que la grasa podría esparcirse rápidamente por todo el horno, lo que provocaría un exceso de humo.

Soporte para pizza, para una pizza crujiente acorde al modelo del horno, con agarraderas y cortapizzas.

La bandeja de repostería tiene que colocarse encima de la rejilla. Se utiliza para cocinar dulces como cremas, bizcochos, merengues, etc.

No colocar jamás la bandeja de repostería en el horno en contacto con la parte inferior del mismo.

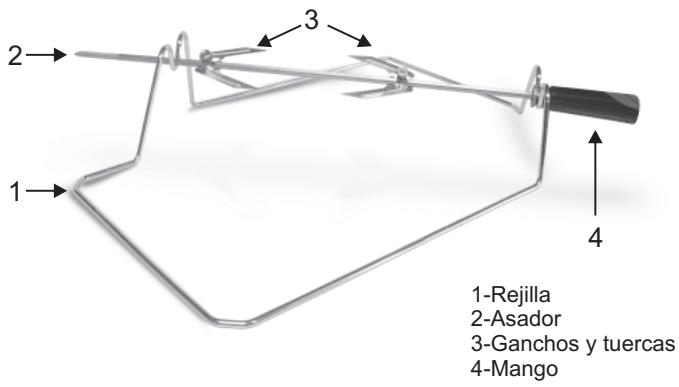

2.2 ASADOR (DEPENDE DEL MODELO)

No se requiere calentamiento previo del horno para esta función. Cocinar con la puerta cerrada.

El consumo de energía es de un 90-95% menos que con el sistema tradicional.

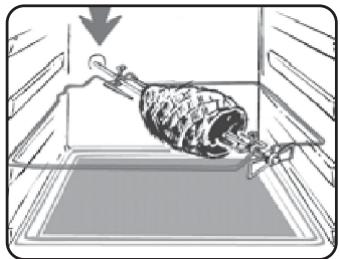

CÓMO UTILIZAR EL ASADOR

1. Desenroscar los ganchos. 2. Atravesar la carne con el asador. 3. Fijar la carne con los ganchos. 4. Ajustar las tuercas. 5. Insertar el asador en el agujero del motor. 6. Desmontar el mango.

Cuando se está utilizando el horno, los accesorios innecesarios han de extraerse del interior del horno.

2.3 U-SEE

Es un sistema de iluminación que sustituye la forma tradicional de bombilla. En la puerta del horno se integran 14 luces LED (en versiones no pirolíticas) o 10 luces LED de potencia superior (en modelos pirolíticos). Las luces LED crean una iluminación blanca de calidad que permite ver dentro del horno con claridad todas las bandejas sin sombras.

Ventajas:

Este sistema, además de proporcionar una iluminación excelente dentro del horno, dura más que la bombilla tradicional, tiene un mantenimiento más sencillo y, sobre todo, ahorra energía.

-Visión óptima

-Iluminación duradera

Consumo energético muy bajo, reducción del 95% en comparación con la iluminación tradicional.

Los hornos con luz blanca LED Clase 1M según el IEC 60825-1:1991 + A1:1997 + A2:2001 (equivalente a la EN 60825-1:1994 +A1:2002 + A2:2001); la potencia máxima de luz emitida es 459 nm < 150 uW. No observar directamente con instrumentos ópticos.

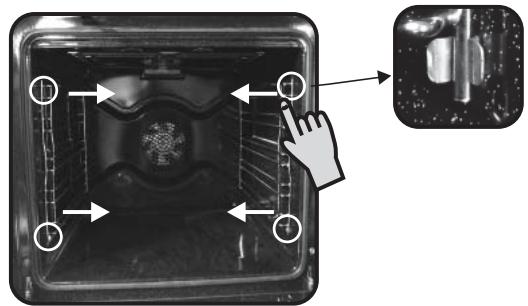

2.4 EXTRACCIÓN Y LIMPIEZA DE LAS GUÍAS LATERALES

1- Quitar las guías laterales metálicas tirando de ellas, siguiendo la dirección de las flechas. 2- Limpiar las guías laterales metálicas en el lavavajillas o bien empleando una esponja húmeda y secándolas posteriormente. 3- Después del proceso de limpieza, montar las guías laterales metálicas en orden inverso al mencionado anteriormente.

3. LIMPIEZA DEL HORNO

• Esperar a que se enfríe el horno antes de limpiarlo manualmente.
• No limpiar el horno con limpiadores abrasivos, estropajo de metal o cuchillas. El esmalte tampoco, ya que podrá resultar dañado.
• Utilizar solo agua con jabón o limpiadores con lejía (amoníaco).
• No forrar jamás las paredes internas del horno con papel de aluminio.

PIEZAS DE CRISTAL

Recomendamos limpiar el cristal de la puerta con papel de cocina cada vez que se usa el horno. Si el cristal tiene muchas salpicaduras, limpiar con una esponja y detergente, y secar posteriormente. - No utilizar limpiadores abrasivos o cuchillas ya que podrían rayar el cristal y derivar en salpicaduras en el mismo.

SELLO DE LA PUERTA DEL HORNO

En caso de ensuciarse, limpiar el sello del horno con una esponja ligeramente humedecida. No utilizar limpiadores abrasivos ni rascadores metálicos afilados para limpiar el cristal de la puerta del horno, ya que pueden rayar la superficie y provocar la rotura del cristal.

ACCESORIOS

Después del uso, sacar la bandeja del horno. Lavar la rejilla con una esponja, agua caliente y jabón. Secar.

Si quedan residuos, sumergir en agua y detergente.

También se puede meter en el lavavajillas o usar limpiadores comerciales para hornos.

No colocar rejillas sucias en el horno.

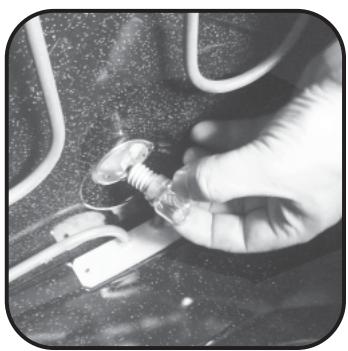

ILUMINACIÓN DEL HORNO

Desconectar el horno antes de limpiar o sustituir la bombilla.

La bombilla y su cubierta están hechas de un material resistente a temperaturas elevadas.

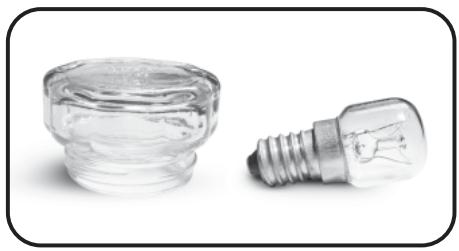

Características de la bombilla:

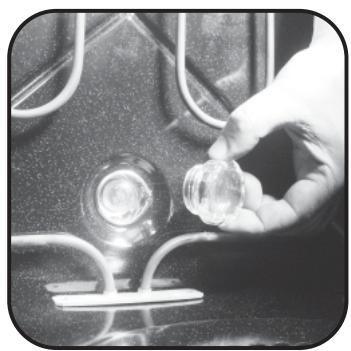

230 V AC - 25 W, base E14, temperatura máxima 300 °C. Para cambiar una bombilla estropeada, simplemente:

- Desatornillar la cubierta de cristal. - Desatornillar la bombilla. - Sustituirla por una igual: ver características superiores. - Después de recolocar la bombilla, volver a atornillar la cubierta protectora de cristal.

LIMPIEZA DEL CRISTAL DE LA PUERTA

El cristal interno de la puerta puede ser desmontado y limpiado. Con el fin de poder limpiar el cristal interno, se deben seguir las instrucciones siguientes:

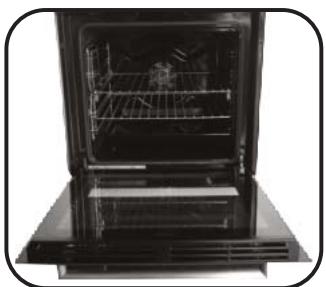

- Abrir la puerta del horno. (Figura 1) Figura 1

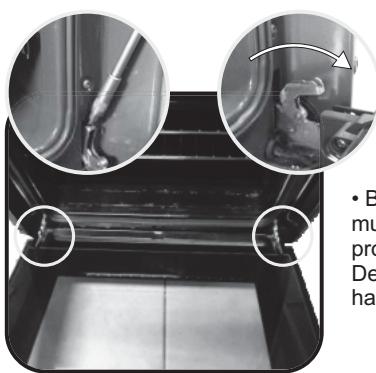

• Bloquear las bisagras tal y como se muestra en la Figura 2 antes de proceder a la limpieza del cristal. Desbloquear las bisagras una vez se haya limpiado. (Figura 2)

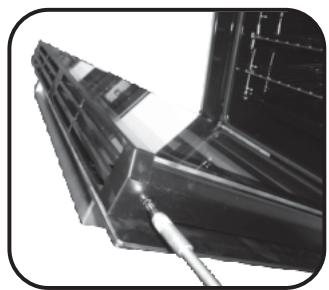

Retirar los tornillos tal y como se muestra en la Figura 3. (Figura 3)

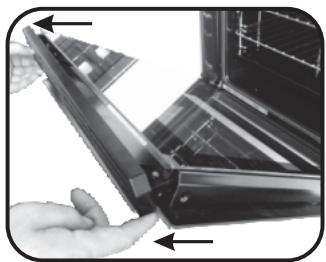

• Retirar la cubierta metálica superior tirando de ella hacia arriba. (Figura 4)

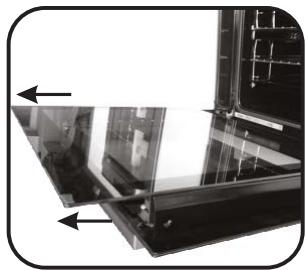

• Quitar el cristal tirando de él fuera del marco de la puerta. (Figura 5)

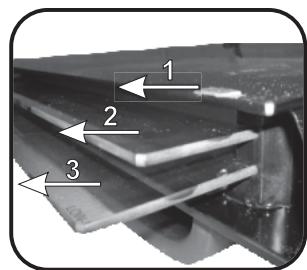

*Para los hornos pirolíticos, también se deben quitar el 2º y 3er cristal. (Figura 6)

• Después de limpiar el cristal, volver a montar las piezas en el orden inverso al desmontaje.

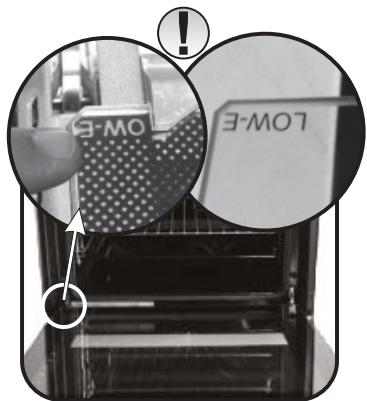

• En todos los cristales, se debe leer correctamente el sello LOW-E, colocándose en la esquina izquierda de la puerta, cerca de la bisagra del lado izquierdo. De esta forma, la superficie impresa del primer cristal permanece en el INTERIOR de la puerta.

Figura 7

4. SERVICIO TÉCNICO

Antes de llamar al Servicio Técnico.

Si el horno no funciona, recomendamos:

• Comprobar si el horno está bien conectado a la red eléctrica.

Si no se puede detectar el fallo:

• Desconectar el horno de la corriente, no tocar el horno y llamar al servicio de atención al ciudadano.

Antes de llamar al Servicio Técnico, recordar tomar nota del número de serie de la placa de especificaciones del número de serie.

El horno tiene un certificado de garantía que asegura que se reparará de forma gratuita por parte del Servicio Técnico cuando dicha garantía está en vigor.

Este electrodoméstico dispone de la marca de la Directiva Europea 2002/96/EC sobre Residuos de Aparatos Eléctricos y Electrónicos (WEEE). Asegurándose de que este producto se elimina de forma correcta se evitarán consecuencias negativas potenciales para el medioambiente y la salud que podrían darse en caso contrario.

El símbolo en el producto indica que el producto no puede tratarse como residuo doméstico. En su lugar debe llevarse al punto de recogida para el

reciclaje de equipos eléctricos y electrónicos. Debe eliminarse de acuerdo con la normativa local medioambiental para la eliminación de residuos.

Para más información sobre el tratamiento, recuperación y reciclaje del producto, póngase en contacto con su oficina local, el servicio de recogida de residuos o la tienda en la que haya comprado el producto.

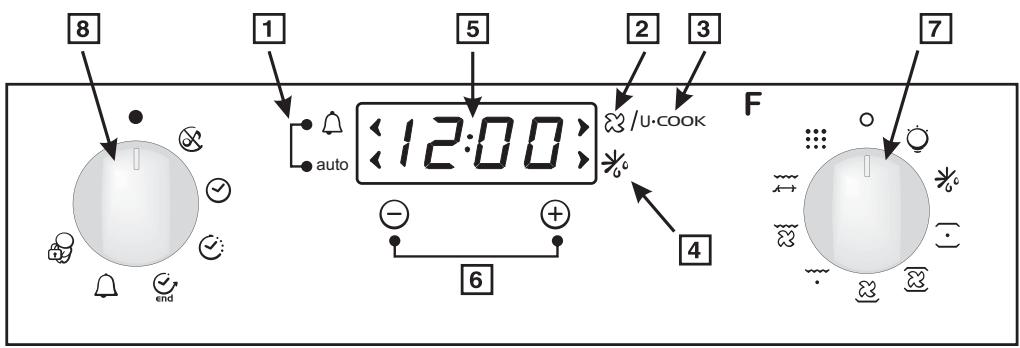

5- USO DEL PROGRAMADOR ELECTRÓNICO

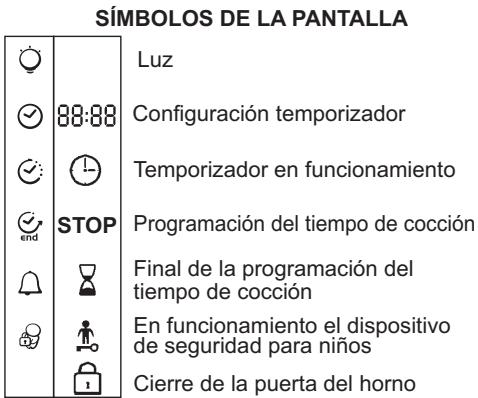

1. Luz Minutero/Auto 2. Función con ventilador 3. Función VARIOFAN 4. Descongelación 5. Display para temperatura o tiempo 6. Teclas para pulsar 7. Selección de función 8. Función temporizador

*SEGÚN MODELO

¡CUIDADO!

Una vez se realice la instalación, lo primero que hay que hacer es poner la hora correcta (esto lo podremos reconocer pulsando el display y viendo 12:00 parpadeando).

200° El led indicador de la temperatura parpadea mientras llega a la temperatura programada.

HOT: Cuando el programa de cocción se termina y el horno sigue caliente, en el display aparece la palabra HOT, junto con el tiempo, aunque los 2 mandos de selección de función estén apagados.

FUNCIón	MODO ACTIVACION	MODO DE DESCONEXión	FUNCIÑAMIENTO F	NALIDAD
MODO SILENCIO	·Gireel mandodeltempo histalaposición"Mode Silencio"	·Girel mando del tiempo histalaposiciónOFF	·Daopiónaquitarel sonidodelminutero.	·Quitarelsonidodel minutero.
PONER EN HORA	·Girelmandodetempo histalapocióndeponer en hora (reloj) ·Utiliclosbotones "+"o -“parafijarlahora	·Gireel mando del tempo- rizador hasta la posición OFF.	·Daopiónafijarlahora queapareceeneLDisplay.	·Poner en hora NB:pongalahoraunavez queinstaleelhornoo antesdeapagarlo(elreloj apareceraparpadeando 12.00)
DURACION DE LA COCCION	·Girelmandoderecho selectordefunciónhasta lafuncióndeseada. ·Girelmandoizquierdo temporizadorhastala posición"duracióndela cocción" ·Pongaeltiempo cocciónusandolos botones "+" y"-".	·Cuandoeltiempo cocciónhapasado,elhorno se apaga automàctamente y la alarma suenadurante anossegundos,Para desconectarlafunciónde cocción,gireelmando derechohastalaopcción OFFopongaeltiempoa 00.00:girlandoelmido izquierdoupsandolas opcciones "+" y"-".	·Permitteprefijar el tiempo cocción requeridopara la recetaescogida. ·Cuandosefjaladuración delacoción,gireel mandoizquierdopara volverahorareal. ·Paravereltiempoode cocciónquesehaselec- cionado,gireelmando izquierdohastala opcción de duración de la cocción	·Paracocinarlasrecetas deseadas
FIN DE COCCION	·Girelmandoderecho histalafunciónde coccióndeseada ·Girelmandoizquierdo histalaposiciónfinde cocción Fijelahorafinalde cocciónusandolos botones "+" y"-".·AparecelaLuzAuto	·Cuando finaliza el tiempo decoción,elhornose apagaautomáctamente. ·Paradesconectarla funciónde cocción, girel mandoderechohastala opiónOFF.	·Permiteprogramarelfin decocióndeseado. ·Cuando se fija la duración delacoción,gireel mandoizquierdopara volverahorareal. ·Paravereltiempoode cocciónquesehaselec- cionado,gireelmando izquierdohastalaopcción de fin de cocción	·Estafúnfnseusapara programarde antemanolo quequeremoscocinar.Por ejemplo,sisureceta necesita un cocinadode 45 mintienequeestarlisto paralas12.30delmediodía, simplemente,ponga duracióndelacoción45 minyquefinalicealias 12.30. Deestaforma,elhorno comenzaraacocinaralias 11.45yseguiráen funcirionamientohastala horafinalprogramada, luegoelhornoseapagará automática.
MINUTERO	·Girelmandoizquierdo histalaposicióndell minutero(campana) ·Pongaeltiempo coccinadousandolos botones "+" y"-".	·Pongalahoraen00.00 girlandoelmdoizquierdo hasta el minutero,usingo elbotón"-”	·Laalarmasuenadurante anossegundoscundo llegala hora fjada.	·Permiteusarelhorno comoalarmainclusosi estáapagado.
BLOQUEO SEGURIDAD	·Girelmandoizquierdo histalaposicióndell candido.Presioneel botón "+"durante3 segundos ·Elhorno se habrak bloqueadocuandoenl displayaparezca"STOP".	·Girelmandoizquierdo histalaposicióndell candido.Presioneel botón "+"durante3 segundos. ·La palabra STOP desaparece	·El hornono sepuede usar	·Es una funciónutil especiallymentucuyohay niñosen casa.

5.1 ANTES DE UTILIZAR EL HORNO POR PRIMERA VEZ

LIMPIEZA PREVIA

- Limpiar el horno antes de utilizarlo por primera vez:

- Limpiar la superficie externa con un paño húmedo.

- Lavar todos los accesorios y el interior del horno con agua caliente y líquido limpiador.

- Poner el horno vacío a temperatura máxima durante 1 hora, con ello se eliminarán los olores del dispositivo nuevo. Asegurar una buena ventilación de la habitación durante esta hora.

RECORDAR

Confirmación del temporizador

Las modificaciones se tienen que confirmar pulsando el botón.

Detección del horno:

Puede ser necesario en caso de configurar una orden incorrecta.

Para detener el horno... girar el mando de selector de funciones a la posición de Stop.

Dispositivo de seguridad para niños:

Para bloquear los controles del horno, seleccionar el dispositivo de seguridad para niños. Ver la sección "Programación - Dispositivo de seguridad para niños".

Ventilador refrigerante:

Protege el panel de control y la electrónica de los daños por calor.

Se arranca y se para automáticamente cuando se apaga el horno.

Iluminación del horno:

Colocando el mando en el símbolo de luz se puede encender la luz del horno cuando no se está utilizando.

Cuando se está utilizando el horno, la luz permanece encendida durante todas las funciones y cuando la puerta está abierta.

5.2 CÓMO UTILIZAR EL HORNO

- EN MODO MANUAL

Los métodos de cocción que se sugieren en el modo manual aparecen en la tabla. También se recomienda la temperatura para cada método de cocina. Estos valores pueden modificarse bajo un rango predeterminado.

Modo Función segúnmodelo deorno	Temperaturaen °Cconfigurada	Temperaturaen °Cpredeterminada	Función
Base + Ventilador	210	50-220	Booster
Base	160	50-220	Booster
Base + Superior	220	50-240
Base + Superior +Ventilador	210	50-230
Resistencia circular + Ventilador	180	50-230
Grill	L2	L1-L3
Grill + Ventilador	190	50-200	Booster
Grill + asador + ventilador	240	180-240	Booster
Descongelado	40	No
Conserver el calor	60	No
Pizza **	230	230
Pyro **	Pyro	ECO: 425 / 65minSUP: 425 / 1h 30min
* Booster: aumento rápido de la temperatura
** El hora ha de tener esta funciona

1- Girar el selector de hora hacia una función necesaria para cocinar.

Se muestran en pantalla los elementos de calentamiento operativos en el modo de cocción seleccionado.

2- Se muestra en pantalla la temperatura adecuada según el método seleccionado. Se puede modificar dentro del rango predeterminado -ver arriba.

Para modificar la configuración de la temperatura, girar el botón central y confirmar en el temporizador la configuración pulsando el mismo botón. Se fija la temperatura seleccionada, pero se puede modificar durante el ciclo de cocinado.

El horno empezará a funcionar y aumentará su temperatura.

El indicador parpadea hasta alcanzar la temperatura seleccionada. Suena un pitido al final de esta operación y el indicador luminoso deja de parpadear.

3- Se puede programar el tiempo de cocción y su finalización girando el selector de programa a "tiempo de cocción" o "final de cocción".

Empieza a parpadear en la pantalla el "tiempo de cocinado" o "final de cocción". Utilizar el botón central para modificar las configuraciones y confirmar en el temporizador.

Una vez hecho esto, no olvidar girar el selector de programa a la posición "Stop" para confirmar la nueva configuración.

Más datos sobre programación en el capítulo 5.3 PROGRAMACIÓN.

4- Al final del ciclo de cocción, girar el selector de funciones a la posición "stop".

El indicador vuelve a parpadear, seguirá encendido hasta que se apague el horno y se apagará cuando la temperatura interior del horno sea lo suficientemente baja.

- MODO DE COCCIÓN

Todos los procesos de cocinado han de realizarse con la puerta cerrada.

3

BASE + VENTILADOR - La combinación del elemento de calentamiento inferior y el ventilador es ideal para fruta, tartas, quiches y repostería. Evita que los alimentos se deshidraten en exceso y hace que la masa suba. Colocar la bandeja en la parte inferior del horno.

BASE - Utilizar el elemento inferior. Ideal para todo tipo de repostería. Utilizar para flanes, quiches, tartas, pastas y procesos que quieran más calor desde abajo.

.

BASE + TECHO - Ambos elementos de calentamiento están en funcionamiento. Esta referencia es ideal para los asados tradicionales. Carne roja, roast beef, pierna de cordero, caza, papillote y bollos.

3

BASE + TECHO + VENTILADOR – Utilización de los elementos inferior y superior en combinación con el ventilador que facilita la repartición del aire caliente en todo el horno. Se recomienda este modo para pollo, repostería, pescado y verduras. Con este modo se mejora la distribución del calor reduciéndose el tiempo de cocción y calentamiento. El ventilador permite cocinar distintos alimentos en diferentes posiciones en el horno distribuyendo el calor sin riesgo de que se mezclen los olores y los sabores. Cuando se cocinen distintos alimentos al mismo tiempo añada 10 minutos al periodo normal de asado.

RESISTENCIA CIRCULAR + VENTILADOR - Utilización de los elementos inferior y superior en combinación con el ventilador que facilita la circulación del aire caliente en todo el horno. Su definición es la misma que la del método de cocinado con ventilador.

GRILL - Utilización del elemento de calentamiento superior. Lo asegurar para gratinados varios, kebabs y parrilla. El grill ha de calentarse previamente a temperatura elevada durante 5 minutos. Las piezas blancas han de colocarse siempre a cierta distancia del grill, el tipo de cocinado es ligeramente superior pero la carne queda más jugosa. Las carnes rojas y el pescado se pueden colocar directamente en la bandeja con la bandeja antigoteo solo debajo.

GRILL + VENTILADOR - Se utiliza el elemento superior de calentamiento en combinación con el ventilador circulando así el aire caliente en todo el horno. Se recomienda el calentamiento previo para carnes rojas y no es necesario en caso de carnes blancas. El grill es ideal para cocinar alimentos de mayor grosor, como el cerdo o el pollo. Los alimentos que se vayan a hacer al grill han de colocarse directamente en el centro de la bandeja.

Si se coloca la bandeja antigoteo bajo la bandeja de la comida se asegura que los jugos que caigan no se esparcirán por el horno. Para un mayor resultado asegurarse de que los alimentos no estén demasiado cerca del grill y poder voltear los alimentos a mitad de proceso.

3

GRILL + ASADOR + VENTILADOR - La ventaja de usar la parte superior del horno más el ventilador y el asador es que los alimentos se cocinan evitando que se deshidraten y se queden sin sabor. El asador programado para seguir girando durante unos cinco minutos una vez finalizado el periodo de cocción, utilizando por completo el calor residual del horno. No se requiere calentamiento previo para este modo de cocción.

%

DESCONGELADO - Cuando se pone el mando en esta opción, el ventilador activa el aire caliente alrededor del alimento congelado y lo descongela en unos minutos sin cambiar ni alterar el contenido proteico del alimento. La temperatura preestablecida es de 40 °C constantes, no siendo posible su regulación.

CONSERVAR EL CALOR – Se recomienda para recalentar los alimentos cocinados previamente, colocando la bandeja en el segundo nivel desde arriba, o para descongelar pan, pizza o repostería colocando la bandeja en la parte más inferior.

La temperatura preestablecida es de 60 °C constantes, no siendo posible su regulación.

PIZZA - Con esta función el aire caliente circula por todo el horno asegurando un resultado perfecto para platos como Pizza o cocidos.

PYRO - El horno se encarga de limpiar el interior del horno.

- Existen dos opciones: ECO o SUPER.

5.3 PROGRAMACIÓN

Selector de Programación

TEMPORIZADOR:

El temporizador funciona independiente del horno y no afecta a los elementos de calentamiento. Sólo es un recordatorio.

• Girar el mando a la posición Temporizador. Aparecerá el símbolo en la pantalla. Aparecerá en pantalla 00:00.
• Cuando parpadeen los minutos, girar el botón central hasta el número de minutos necesario y confirmar pulsando el mismo botón.
• Cuando parpadeen las horas, girar el botón central hasta el número de horas necesario y confirmar pulsando el mismo botón.
• Volver a poner el botón en la posición Stop.

Cuando finaliza el tiempo, el tiempo de cocina desaparece. Se escuchará un pitido durante 15 segundos y parpadeará el Temporizador en la pantalla (para parar el pitido antes de los 15 segundos solo hay que pulsar el botón central).

PROGRAMACIÓN DEL TIEMPO DE COCCIÓN:

Dispone de varias recetas programadas con el tiempo de cocción. En el modo Manual, Descongelado o Conservar Calor se puede preseleccionar si es necesario.

Girar el mando a la posición de "cocción". Aparecerá el símbolo de tiempo de cocción. Aparecerá el tiempo de cocción programado para distintas recetas, o 00:00 para otras funciones o la hora. - Cuando parpadeen los minutos, girar el botón central hasta el número de minutos necesario y confirmar pulsando el mismo botón. - Cuando parpadeen las horas, girar el botón central hasta el número de horas necesario y confirmar pulsando el mismo botón. - Volver a poner el botón en la posición Stop para confirmar el nuevo tiempo.

Cuando finaliza el tiempo, el tiempo de cocción desaparece. Se escuchará un pitido durante 15 segundos y parpadearán los símbolos de tiempo de cocinado y STOP. Girar el mando de referencia de programa a la posición Stop. En caso contrario, los símbolos de tiempo de cocción y STOP seguirán parpadeando.

PROGRAMACIÓN DEL FINAL DEL TIEMPO DE COCCIÓN:

Hay varias recetas que tienen programado un tiempo de cocción y por tanto, un final de tiempo de cocción. En el Modo Manual, Descongelación o Conservación de Calor se puede configurar si se quiere.

Girar el mando a la posición de Final de cocción. Aparecerá el símbolo STOP. Aparecerá un final del tiempo de cocinado para varias recetas, o 00:00 para otras funciones o la hora del día. Girar el mando de selector de programa para confirmar el final del tiempo. - Cuando parpadeen los minutos, girar el botón central hasta el número de minutos necesario y confirmar pulsando el mismo botón. - Cuando parpadeen las horas, girar el botón central hasta el número de horas necesario y confirmar pulsando el mismo botón.

NB: En el inicio diferido, aparecería en la pantalla el final del tiempo de cocinado junto a los símbolos de "tiempo de cocinado" y "STOP", y solo queda la función Modo Receta del hora.

El horno calcula automáticamente la hora de inicio (el tiempo final menos el tiempo de cocción). Al final del ciclo el horno se apaga automáticamente. Durante 15 segundos sonará un pitido que indica el final del ciclo y parpadearán los símbolos de "Tiempo de cocción" y "STOP". Girar el mando del selector de referencia hasta Stop. En caso contrario los símbolos seguirán parpadeando.

Esta función se suele utilizar con la función "duración de la cocción".

Por ejemplo, si el plato requiere 45 minutos de cocción y debe estar listo a las 12:30 h:

• Seleccionar la función
• Establecer el tiempo de duración de la cocción a 45 minutos
• Definir el final del tiempo de cocción a las 12:30.

La cocción se inicia automáticamente a las 11:45 (12:30 menos 45 minutos) y continúa hasta el fin del tiempo de cocción preestablecido, cuando el horno se apagará automáticamente.

ADVERTENCIA:

Si se selecciona el final de la cocción sin fijar la duración del tiempo de cocción, el horno empezará inmediatamente a cocinar y se detendrá al final del tiempo de cocción establecido.

5.4 CONSEJOS DE COCCIÓN

Es mejor no salar la comida hasta después de cocinarla, ya que la sal hace que pierda antes la grasa, lo que ensuciará el horno y creará mucho humo.

Las carnes blancas, cerdo, ternera, cordero y pescado con hueso o espina se pueden meter en el horno sin calentarlo previamente. El tiempo de cocinado es superior que en un horno precalentado, pero cocina mejor porque el calor tiene más tiempo para penetrar en la zona del hueso.

Un calentamiento previo correcto es la base de un asado de carne roja en su punto.

GRILL

- Antes de utilizar el grill del horno:

Sacar la carne de la nevera unas horas antes. Dejarla sobre varias capas de papel de cocina. Con ello se consigue que temple y quede más jugosa, evitando que se quede fría en el medio.

Añadir pimienta y especias a la carne antes del grill, pero la sal después. Así se hará mejor y quedará jugosa. Añadir a la comida que se va a cocinar un poco de aceite (esto es mejor hacerlo con un pincel plano). Luego añadir más pimienta y hierbas aromáticas (tomillo, etc.)

- Durante el asado:

No pinchar los alimentos cuando se están haciendo, ni siquiera cuando se les dé la vuelta, ya que haría que perdiesen el jugo y se secasen.

ASADO

Evitar utilizar recipientes brillantes, ya que reflejarían el calor y podrían estropear los bizcochos. Si el bizcocho se dora muy rápido, cubrir con papel antiadherente o papel de aluminio.

Atención: La forma correcta de utilizar el papel es con la parte brillante hacia el bizcocho, ya que de lo contrario el calor se reflejaría en la superficie brillante y no llegaría a la comida.

Evitar abrir la puerta durante los primeros 20 o 25 minutos durante el cocinado:

Los soufflés, brioches, bizcochos, etc. tienden a desinflarse. Se puede comprobar si están hechos introduciendo un cuchillo o una aguja de metal en el centro. Si la hoja sale limpia y seca, es que está listo y se puede detener la cocción. Si la hoja sale mojada o con restos de bizcocho adherido, dejar el horno en funcionamiento bajo la temperatura del termostato para que termine de hacerse pero sin quemarse.

6. CICLO PIROLÍTICO (DEPENDE DEL MODELO)

PYRO. El horno se ocupa de la limpieza del interior. Hay dos opciones posibles, ECO y SUPER.

**El horno debe tener esta función**

El horno dispone de un sistema de limpieza por pirólisis que destruye los residuos de comida a alta temperatura. La operación se hace automáticamente mediante el programador. Como se necesitan temperaturas muy altas, la puerta del horno se fija con un cierre de seguridad.

La pirólisis se puede detener en todo momento. La puerta no se abrirá hasta que se muestre el cierre de seguridad.

NOTA: Si hay una encimera de cocción encima del horno, no utilizar los quemadores de gas o las placas eléctricas cuando esté en funcionamiento el sistema pirolítico para evitar que se caliente en exceso la cocina.

Se disponen DOS CICLOS PIROLÍTICOS preconfigurados:

- ECO PYROCLEAN: Limpia hornos medianamente sucios. Funciona durante 65 minutos.

• SUPER PYROCLEAN: Limpia hornos muy sucios. Funciona durante 90 minutos.

No utilizar productos de limpieza en un horno pirolítico.

Consejo: La limpieza pirolítica inmediatamente posterior a la realización del horno permite usar el calor residual, con lo que se consigue un ahorro energético.

Antes del Ciclo pirolítico:

• Retirar del horno todos sus accesorios: No pueden soportar temperaturas elevadas y podrían dañarse con las temperaturas de pirólisis.
• Retirar todos los restos ya que se tardaría mucho en destruirlos. Asimismo, una gran cantidad de grasa podría dar lugar a fuego cuando se sometiese a temperaturas muy elevadas durante el ciclo de pirólisis.

Cerrar la puerta del horno.

Al final del ciclo, el indicador parpadea de nuevo y seguirá encendido hasta que el horno se apague (se apagará cuando la temperatura interna del horno sea lo suficientemente baja).

La pirólisis deja restos blancos en las paredes. Esperar a que el horno se enfríe completamente, luego limpiar el interior del horno con una esponja húmeda y retirar los restos.

1. Gire el mando de las funciones hasta la posición. En el display, aparece la opción "ECO" o "SUP".
2. El tiempo fijado es de 65 min, que puede ser variado desde 65 min (modo ECO) hasta 90 min (modo SUP) mediante el programador (opciones "+" y "-"). Si el horno está muy sucio, es recomendable incrementar el tiempo a 90 min; si no está excesivamente sucio, reducirlo a 65 min.
3. Es posible introducir el inicio diferido en el ciclo de pirólisis mediante el programador, cambiando la hora de fin.
4. Después de unas horas, cuando el horno alcanza una alta temperatura, la puerta se bloquea automáticamente.
5. El ciclo de pirólisis se puede parar en cualquier momento moviendo el mando de las funciones hasta la posición "0".
6. Cuando el ciclo de pirólisis finaliza, se apagará esta configuración automáticamente. Una vez que en el display aparece que ha terminado, se desbloqueará la puerta "O--n".
7. Puede girar el mando hasta la opción "0" y apagar el ciclo, pero como la temperatura es alta, la puerta aparecerá como bloqueada hasta que disminuya la temperatura.

7. SEGURIDAD DE LOS NIÑOS

Esta función es esencial, especialmente cuando se quiere usar. Evita que los niños enciendan el horno o modifiquen los programas configurados.

El sistema de seguridad bloquea el panel de control del horno cuando está en funcionamiento.

Hay dos niveles de seguridad:

NIVEL 1: Bloqueo del mando del control del selector y el botón central.

• Activación: Girar el mando de control de programación hasta seguridad para niños.
• Acción: los mandos de control están inoperativos*
• Desactivación: Girar el mando de control de programación a 0.

NIVEL 2: Bloqueo de los mandos del selector de referencia

• Activación: Girar el mando del selector de funciones a seguridad para niños y mantener presionado el botón central durante 3 segundos.
• Acción: Todos los controles están inoperativos*.

Desactivación: el mismo proceso que para la activación. Girar el mando del selector de funciones hasta seguridad para niños y mantener el botón central pulsado durante 3 segundos.

*Nota: En todos los casos, por motivos de seguridad, excepto que los controles estén bloqueados, el horno se puede desconectar poniendo el mando del selector en 0.

• ADVERTENCIA: El electrodoméstico y sus partes accesibles se calientan durante el uso. No toque los elementos calefactores.
• Los niños menores de 8 años no deben acercarse al electrodoméstico sin supervisión. Este electrodoméstico puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, si están supervisados o han recibido instrucciones sobre el uso seguro del electrodoméstico y comprenden los peligros involucrados.
• No permita que los niños jueguen con el electrodoméstico. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.
• El electrodoméstico se calienta durante el funcionamiento. Tenga cuidado de no tocar los elementos calefactores ubicados en el interior del horno.
• ADVERTENCIA: Las partes accesibles del electrodoméstico pueden calentarse durante el funcionamiento. No permita que los niños pequeños se acerquen. No use limpiadores abrasivos ni raspadores metálicos afilados para limpiar la puerta de vidrio, ya que pueden rayar la superficie, lo que podría provocar el agrietamiento del vidrio.
• Antes de limpiar, el horno debe estar apagado. Después de la limpieza, el horno debe instalarse en su lugar, como se indica en las instrucciones.
• Use solo el sensor de temperatura recomendado para este horno.
• No use limpiadores a vapor.
• ADVERTENCIA: Para evitar descargas eléctricas, antes de cambiar la lámpara, asegúrese de que el aparato esté apagado.
• La conexión eléctrica del aparato debe realizarse con un dispositivo de separación de acuerdo con las normas de seguridad eléctrica vigentes. En las instrucciones debe indicarse el tipo de enchufe. Debe tenerse en cuenta la temperatura de la pared trasera del electrodoméstico. En caso de daño del cable de alimentación, debe ser reemplazado por un cable especial que se puede adquirir en el fabricante o en su agente de servicio técnico. ADVERTENCIA: Para evitar peligros debidos a la descarga accidental del dispositivo de protección térmica, este electrodoméstico no debe conectarse a través de dispositivos de conmutación externos, como temporizadores o cualquier otro dispositivo que encienda y apague regularmente el electrodoméstico. ADVERTENCIA: Durante el uso, las partes exteriores pueden calentarse a altas temperaturas. No permita que los niños se acerquen al horno.
• Antes de realizar la limpieza, se debe eliminar el líquido derramado.
• Durante la limpieza pirolítica, las superficies pueden calentarse más de lo habitual. No permita que los niños se acerquen.

1. MEDIDAS GENERALES DE PRECAUCIÓN

Para obtener los mejores resultados al usar el horno, lea atentamente este manual.

Se recomienda conservar este manual en la instalación y durante el uso, y consultarlo cuando sea necesario. En caso de reclamaciones al centro de servicio, comunique el número de serie del horno, indicado en su placa de características.

Después de desembalar el horno, compruebe que no tenga daños. En caso de cualquier duda, no use el horno y contacte con un técnico cualificado para su mantenimiento.

Guarde los materiales de embalaje (bolsas de plástico, piezas de poliestireno, clavos) en un lugar inaccesible para los niños, ya que estos materiales son peligrosos para ellos.

En caso de incumplimiento de las instrucciones presentadas en este manual, el fabricante no asume ninguna responsabilidad por posibles daños o pérdidas.

Más presión de la necesaria para fijar los tornillos podría cerrar los canales de ventilación de ambos lados. Asegurar una apertura de 2 mm de los canales de ventilación después de instalar el horno en el mueble.

¡ADVERTENCIA!

El apriete excesivo de los tornillos de fijación con la llave suministrada puede provocar el cierre de los canales de ventilación en ambos lados del horno. Verifique que estos canales de ventilación estén abiertos al menos 2 mm después de instalar el horno en el mueble de cocina.

GB Apertura 500 x 10 IT Apertura 560 x 45 ES Apertura 500 x 10 RU Abertura 500 x 10

GB Horno colocado bajo la encimera (dimensiones en mm) IT Horno instalado bajo el plano de trabajo ES Horno colocado bajo la encimera RU Instalación del horno bajo la superficie de trabajo

GB Apertura 560 x 45 IT Apertura 560 x 45 ES Apertura 560 x 45 RU Abertura 560 x 45

El fabricante no se responsabiliza de las inexactitudes debidas a fallos de impresión o transcripción contenidos en este folleto. Nos reservamos el derecho a modificar los productos como sea requisito, incluidos los intereses de consumo, sin perjuicio de las características relacionadas con la seguridad o su funcionamiento.

El fabricante no se responsabiliza de las inexactitudes debidas a errores de impresión o transcripción que puedan tener lugar en este folleto. El fabricante se reserva el derecho a introducir modificaciones en la construcción de los productos fabricados, incluidas aquellas modificaciones que puedan influir en sus características de explotación, siempre que dichas modificaciones no reduzcan la seguridad ni las posibilidades funcionales del producto.
