Tipo de producto	Horno empotrable eléctrico
Marca	ZANUSSI
Modelo	ZOHNC0X1 / ZOHNC0K1
Volumen	53 L
Clase de eficiencia energética	A
Consumo energético (modo tradicional)	0.83 kWh/cycle
Consumo energético (modo aire pulsado)	0.73 kWh/cycle
Altura del aparato	598 mm
Anchura del aparato	594 mm
Profundidad del aparato	561 mm
Profundidad de empotramiento	540 mm
Anchura mínima del mueble	560 mm
Peso (ZOHNC0K1)	26.8 kg
Peso (ZOHNC0X1)	27.7 kg
Alimentación	230 V / 50 Hz
Fusible recomendado	16 A
Funciones de cocción	Calor rotativo, Calor Superior/Inferior, Grill, Calor rotativo húmedo, Iluminación del horno
Número de niveles de rejilla	4
Accesorios incluidos	Rejilla metálica, bandeja de cocción
Seguridad infantil	Sí (dispositivo recomendado)
Limpieza	Manual, puerta desmontable para limpieza de los cristales
Longitud del cable de alimentación	1100 mm
Tornillos de montaje	4x25 mm
Temperatura máxima	250 °C

Preguntas frecuentes - ZOHNC0X1 - ZOHNC0X1 ZANUSSI

¿Cómo instalar el horno empotrable ZANUSSI ZOHNC0X1?

La instalación debe ser realizada únicamente por un profesional cualificado. Respete las dimensiones de empotramiento (altura mín. 590 mm, anchura 560 mm, profundidad 550 mm) y las aberturas de ventilación (560x20 mm). Asegúrese de que la puerta del horno se abra sin obstáculos.

¿Qué modos de cocción están disponibles?

El horno ofrece varios modos: Calor rotativo (cocción homogénea en varios niveles), Calor Superior/Inferior (cocción clásica en un nivel), Grill (para asar), Calor rotativo húmedo (ahorro de energía) e Iluminación del horno.

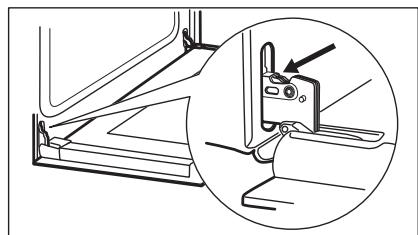

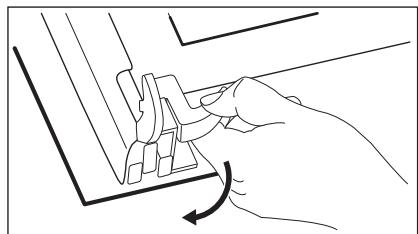

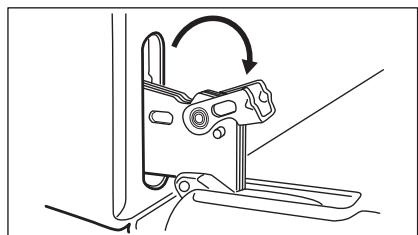

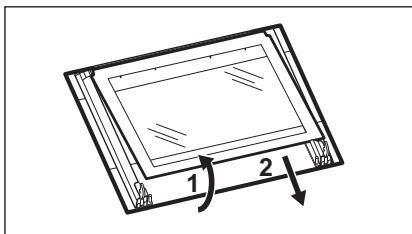

¿Cómo limpiar la puerta del horno?

La puerta es desmontable para facilitar la limpieza. Abra completamente la puerta, levante las palancas de las bisagras, cierre a medio camino y luego retire la puerta. Desmonte el panel de vidrio interior girando los fijadores. Limpie con agua jabonosa, seque cuidadosamente. No lave en el lavavajillas.

¿Qué hacer si el horno no calienta?

Primero verifique si el fusible ha saltado en el cuadro eléctrico. Si el problema persiste, contacte con un servicio postventa autorizado. No intente repararlo usted mismo.

¿Cómo reemplazar la bombilla del horno?

Antes de cualquier intervención, apague y desconecte el horno. Gire el difusor de vidrio para retirarlo, límpielo, luego reemplace la bombilla por una bombilla adecuada resistente a 300°C. Vuelva a colocar el difusor.

¿Se puede usar papel de aluminio en el horno?

No, está prohibido colocar hojas de aluminio directamente en el fondo del horno, ya que dañaría el esmalte. Use mejor un plato adecuado.

¿Cuál es el consumo energético de este horno?

El consumo es de 0,83 kWh/ciclo en modo tradicional y 0,73 kWh/ciclo en modo aire pulsado. El horno está clasificado como A en eficiencia energética.

¿Es necesario precalentar el horno antes de cada cocción?

Para la mayoría de las preparaciones, el precalentamiento no es necesario. Sin embargo, para algunos platos (como las galletas), se recomienda. Consulte la tabla de cocción en el manual para consejos precisos.

¿Cómo mantener el interior del horno?

Limpie la cavidad después de cada uso con un paño suave, agua tibia y un detergente suave. Evite productos abrasivos. Para reducir la condensación, deje el horno funcionar 10 min antes de cocinar. Seque la cavidad después del uso.

¿Qué hacer si el vidrio de la puerta se rompe?

Si el vidrio está dañado, reemplácelo inmediatamente contactando al servicio postventa autorizado. No use el horno hasta que el vidrio sea reemplazado.

MANUAL DE USUARIO ZOHNC0X1 - ZOHNC0X1 ZANUSSI

Ventilado con Resistencia

8.2 Termóstato de seguridad

10.1 Notas sobre la limpieza

VISITE NUESTRO SITIO WEB PARA:

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD 98
2. INSTRUCCIONES DE SEGURIDAD 100
3. INSTALACIÓN 103 4. DESCRIPCIÓN DEL PRODUCTO 104 5. ANTES DEL PRIMER USO 104 6. USO DIARIO 105
4. USO DE LOS ACCESORIOS 106
5. FUNCIONES ADICIONALES 106
6. CONSEJOS 106
7. MANTENIMIENTO Y LIMPIEZA 112 11. SOLUCIÓN DE PROBLEMAS 114
8. EFICACIA ENERGÉTICA 115

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en un lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Hay que mantener alejados del producto a los niños de menos de 8 años, así como a las

personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• No deje que los niños jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las partes accesibles se calientan durante el uso.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.

1.2 Seguridad general

• Solo un electricista cualificado puede instalar este aparato y sustituir el cable.
• ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
• Utilice siempre guantes de horno cuando introduzca o retire accesorios o utensilios refractarios.
• Antes de realizar tareas de mantenimiento, desenchufe el aparato de la red eléctrica.
• ADVERTENCIA: Asegúrese de que el aparato está desconectado antes de reemplazar la lámpara con el fin de impedir que se produzca una descarga eléctrica.
• No utilice el aparato antes de instalarlo en la estructura empotrada.
• No utilice un limpiador a vapor para limpiar el aparato.
• No utilice limpiadores abrasivos ásperos ni rascadores de metal afilado para limpiar la puerta de cristal si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.
• Si el cable de alimentación eléctrica sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos eléctricos.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

¡ADVERTENCIA!

Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• No tire nunca del aparato sujetando el asa.
• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Antes de montar el aparato, compruebe si la puerta del horno se abre sin limitaciones.
• El aparato dispone de un sistema de enfriamiento eléctrico. Debe utilizarse con alimentación eléctrica.

590 (600) mm

Altura mínima del armario (Altura mínima del armario bajo la encimera)

Ancho del armario	560 mm
Profundidad del armario	550 (550) mm
Altura de la parte frontal del aparato	598 mm
Altura de la parte trasera del aparato	579 mm
Anchura de la parte frontal del aparato	594 mm
Anchura de la parte trasera del aparato	558 mm
Fondo del aparato	561 mm
Fondo empotrado del aparato	540 mm
Fondo con la puerta abier-ta	1007 mm

Tamaño minimo de la abertura de ventilación. Abertura situada en la parte trasera inferior	560x20 mm
Longitud del cable de alimentación. El cable está en la españa derecha de la parte trasera	1100 mm
Tornillos de montaje	4x25 mm

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicios técnico autorizado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente mientras funciona o si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no pueda aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (como tornillo que pueda retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una abertura de contacto con una anchura mínima de 3 mm.
• El aparato solo se suministra con un cable de alimentación.

Tipos de cables aplicables para su instalación o cambio para Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

En lo que respecta a la sección del cable, consulte la potencia total que figura en la placa de características. También puede atender a la tabla:

Potencia total (W)	Sección del cable (mm2)
máximo 1380	3 x 0.75
máximo 2300	3 x 1
máximo 3680	3 x 1.5

El cable de tierra (cable verde/amarillo) debe tener 2 cm más que los cables de fase y del neutro (cables azul y marrón).

2.3 Uso

¡ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• Este aparato está diseñado exclusivamente para uso doméstico.
• No cambie las especificaciones de este aparato.
• Cerciórese de que los orificios de ventilación no estén obstruidos.
• No deje el aparato desatendido mientras esté en funcionamiento. Desactive el aparato antes de cada uso.
• Tenga cuidado al abrir la puerta del aparato cuando este esté en funcionamiento. Pueden liberarse vapores calientes.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.
• No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni de almacenamiento.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede tener una mezcla de alcohol y aire.
• Procure que no haya chispas ni fuego encendido cerca cuando se abra la puerta del aparato.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

¡ADVERTENCIA!

Podría dañar el aparato.

• Para evitar daños o decoloraciones en el esmalte:
• no coloque utensilios refractarios ni otros objetos directamente en la parte inferior del aparato.
• no coloque papel de aluminio directamente en la parte inferior del interior del aparato.
• No ponga agua directamente en el aparato caliente.
• No deje platos húmedos ni comida en el aparato una vez finalizada la cocción.
• Preste especial atención al desmontar o instalar los accesorios.
• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.
• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción. Cocine siempre con la puerta del horno cerrada.
• Si el aparato se instala detrás de un panel de un mueble (por ejemplo, una puerta)

asegúrese de que la puerta nunca está cerrada cuando funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, al alojamiento o al suelo. No cierre el panel del armario hasta que el aparato se haya enfriado completamente antes de su uso.

2.4 Mantenimiento y limpieza

¡ADVERTENCIA!

Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato está frío. Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.
• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Luces interiores

¡ADVERTENCIA!

Riesgo de descarga eléctrica.

• En cuanto a la(s) bombilla(s) de este producto y las de repuestos vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a tener información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.
• Utilice solo bombillas de las mismas características.

2.6 Asistencia

• Para reparar el aparato, póngase en contacto con el centro de servicios autorizado.
• Utilice solamente piezas de recambio originales.

2.7 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red. Corte el cable eléctrico cerca del aparato y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

3. INSTALACIÓN

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Empotrado

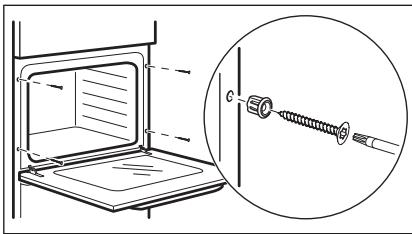

3.2 Fijación del horno al mueble

4. DESCRIPCIÓN DEL PRODUCTO

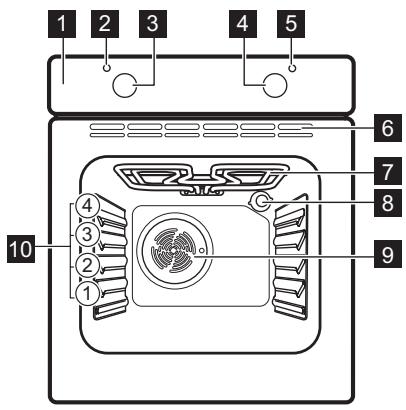

4.1 Resumen general

4.2 Accesorios

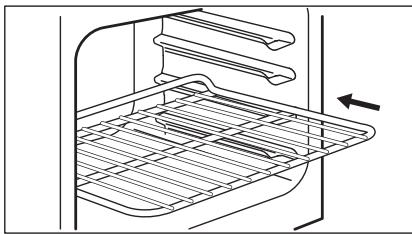

Parrilla

Para bandejas de horno, pastel en molde, asados.

Panel de control 2 Piloto/símbolo de alimentación 3 Mando de las funciones de cocción 4 Mando de control (de la temperatura) 5 Indicador/símbolo de temperatura 6 Salidas de aire del ventilador de refrigeración 7 Resistencia 8 Bombilla 9 Ventilador 10 Posiciones de los estantes

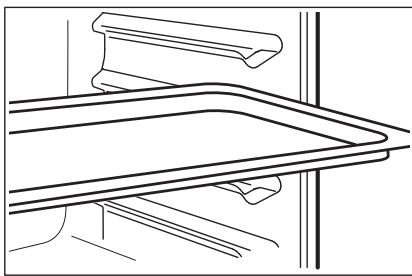

- Bandeja

Para bizcochos y galletas.

5. ANTES DEL PRIMER USO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Limpieza inicial

Saque todos los accesorios del horno.

Consulte el capítulo "Mantenimiento y limpieza".

Limpie el horno y los accesorios antes del primer uso.

Coloque los accesorios en su posición inicial.

5.2 Precalentamiento

Precaliente el horno vacío antes de utilizarlo por primera vez.

1. Ajuste la función. Ajuste la temperatura máxima.
2. Deje funcionar el horno durante 1 hora.
3. Ajuste la función. Ajuste la temperatura máxima.
4. Deje funcionar cada 15 minutos.
5. Apague el horno y deje que se enfríe. Los accesorios se pueden calentar más de lo habitual. El horno puede emitir olores y humos. Asegúrese de que haya una buena ventilación en la habitación.

6. USO DIARIO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Funciones de cocción

Función de cocción

Aplicación

El horno está apagado.

Para encender la luz.

Luz

Cocción ventilada.

Permite asar o asar y hornear a la vez alimentos que requieran la misma temperatura, utilizando más de una bandeja y sin que se transfieran los sabores.

Para hornear y asar alimentos en una posición de bandeja.

Cocción convencional

Para asar al grill alimentos de poco espesor y tostar pan.

Grill

Horneado húmedo + ventil.

Función diseñada para ahorrar energía durante la cocción. Cuando se utiliza esta función, la temperatura del horno puede diferir de la temperatura programada. La potencia calorífica puede reducirse. Para más información, consulte el capítulo "Uso diario", Notas sobre: Horneado húmedo + ventil.

6.2 Notas sobre: Horneado húmedo + ventil.

Esta función se utiliza para cumplir con los requisitos de categoría de eficiencia energética y ecodiseño según EU 65/2014 y EU 66/2014. Pruebas conforme a EN 60350-1.

La puerta del horno debe estar cerrada durante la cocción para que la función no se interrumpa y que el horno funcione con la máxima eficiencia energética posible.

Para las instrucciones de cocción, consulte el capítulo "Consejos", Horneado húmedo + ventil. Puede consultar recomendaciones generales para ahorrar energía en el capítulo "Eficiencia energética", bajo consumo energético.

6.3 Cómo configurar: Función de cocción

Paso 1	Gire el mando del hora para selecciónunar una función de cocción.
Paso 2	Gire el mando de control para selecciónar la temperatura.
Paso 3	Al terminar la cocation, gire los mandoshcasta la posición de apagado para apagar el hora.

7. USO DE LOS ACCESORIOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Inserción de accesorios

Parrilla:

Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacia abajo.

Bandeja:

Introduzca la bandeja entre las guías del carril de apoyo.

Cuando el horno funciona, el ventilador de enfriamiento se pone en marcha automáticamente para mantener frías las superficies del horno. Si se desactiva el horno, el ventilador de enfriamiento se detiene.

sobrecalentamientos peligrosos. Para evaporar, el horno dispone de un termostato de seguridad que interrumpe la alimentación. El horno se vuelve a encender automáticamente cuando desciende la temperatura.

8.2 Termostato de seguridad

El funcionamiento incorrecto del horno o los componentes defectuosos pueden provocar

9. CONSEJOS

Consulte los capítulos sobre seguridad.

9.1 Recomendaciones de cocción

El horno tiene varios niveles.

Cuente los niveles de las parrillas desde abajo hacia arriba.

El comportamiento de su horno puede ser diferente al del que tenía anteriormente. Las tablas siguientes le proporcionan los ajustes estándar de temperatura, tiempo de cocción y posición de la parrilla.

Si no encuentra los ajustes para una receta especial, busque otra similar.

El horno está dotado con un sistema especial que hace circular el aire y recicla constantemente el vapor. Gracias a este sistema, puede cocinar con un entorno de vapor y mantener los alimentos blandos en su interior y crujientes en su exterior. Reduce el tiempo de cocción y el consumo de energía.

Repostería

No abra la puerta del horno antes de que transcurran 3/4 partes del tiempo de cocción establecido.

Si utiliza dos bandejas al mismo tiempo, deje un nivel libre entre ambas.

9.2 Horneado y asado

Carnes y pescados

Antes de trinchar la carne, déjela reposar unos 15 minutos, como mínimo, para que retenga los jugos.

Para evitar que se forme mucha humedad en el horno, vierta un poco de agua en la bandeja honda. Para evitar la condensación de humos, añada agua después de cada vez que se seque.

Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimento, de su consistencia y del volumen.

Inicialmente, supervise el rendimiento cuando cocine. Busque los ajustes óptimos (de calor, tiempo de cocción, etc.) para sus recipientes, recetas y cantidades cuando utilice este horno.

RE-POSTERIA	Cocción convencional		Cocción ventil.		(min)
	(°C)		(°C)
Masas batidas	170	2	165	2 (1 y 3)	45 - 60	Molde de pastel
Masa con mantequi- lla	170	2	160	2 (1 y 3)	20 - 30	Molde de pastel
Tarta de queso (con suero)	170	1	165	2	70 - 80	Molde de pastel, Ø 26 cm
Strudel	175	2	150	2	60 - 80	Bandeja
Tarta de mermelada	170	2	160	2 (1 y 3)	30 - 40	Molde de pastel, Ø 26 cm
Pastel de fruta	170	2	155	2	50 - 60	Molde de pastel, Ø 26 cm
Tronco de Navidad	170	2	160	2	50 - 60	Molde de pastel, Ø 20 cm
Pastel de ciruelas, precaliente elorno vacio	170	2	165	2	20 - 30	Molde para pan
Galletas, precaliente elorno vacio	150	3	140	3 (1 y 3)	30 - 35	Bandeja
RE-POSTERÍA	Cocción convencio-nal		Cocción ventil.		(min)
	(°C)	(°C)	(°C)	(°C)
Merengues	100	3	115	3	35 - 40	Bandeja
Bollos, precaliente el horavacío	190	3	180	3	80 - 100	Bandeja
Hojaldre para rellenar, precaliente el horavacío	190	3	180	3 (1 y 3)	15 - 20	Bandeja
Tartaletas	180	3	170	2	25 - 35	Molde de pastel, Ø20 cm
Pastel de fruta	160	1	150	2	110 - 120	Molde de pastel, Ø24 cm
Tarta Victoria	180	1 o 2	170	2	45 - 70	Molde de pastel, Ø20 cm

Precaliente el horno vacío.

ZA PAN Y PIZ-	Cocción convencio- nal (℃)	Cocción ventil. (℃)			(min)	i
Pan blanco, 1 - 2 tro- zos, 0,5 kg cada	190	1	195	1	60 - 70	-
Pan de centeno, no se necesita precalen- tar	190	1	190	1	30 - 45	Molde para pan
Pan/Rollitos, 6 - 8 pa- necillos	190	2	180	2 (1 y 3)	25 - 40	Bandeja
Pizza	190	1	190	1	20 - 30	Bandeja Honda
Bollitos	200	3	190	2	10 - 20	Bandeja

Use el molde de repostería.

FLANES	Cocción convencional		Cocción ventil.		(min)
	(℃)	(℃)	(℃)	(℃)
Pudin de pasta	180	2	180	2	40 - 50
Pudin de verduras	200	2	200	2	45 - 60
(°C)	(°C)	(°C)	(°C)
Quiches	190	1	190	1	40 - 50
Lasañа	200	2	200	2	25 - 40
Canelones	200	2	200	2	25 - 40
Pudin Yorkshire, 6 molds de pudin precaliente elorno va- cio	220	2	210	2	20 - 30

Utilice la parrilla.

CARNE	Coccción convencional		Coccción ventil.		(min)
	(°C)	(°C)	(°C)	(°C)
Carne de res	200	2	190	2	50 - 70
Cerdo	180	2	180	2	90 - 120
Ternera	190	2	175	2	90 - 120
Rosbif poco hecho	210	2	200	2	44 - 50
Rosbif en su punto	210	2	200	2	51 - 55
Rosbif muy—hecho	210	2	200	2	55 - 60

CARNE	Cocción convencional		Cocción ventil.		(min)
	(°C)	←	(°C)	←
Paletilla de cerdo, con corte-za	180	2	170	2	120 - 150
Morcillo de cerdo, 2 trozos	180	2	160	2	100 - 120
Pata de cordero	190	2	190	2	110 - 130
Pollo entero	200	2	200	2	70 - 85
Pavo entero	180	1	160	1	210 - 240
Pato entero	175	2	160	2	120 - 150
Ganso entero	175	1	160	1	150 - 200
Conejo, en trozos	190	2	175	2	60 - 80
Liebre, en trozos	190	2	175	2	150 - 200
Faisán entero	190	2	175	2	90 - 120
PESCADO	Cocción convencional		Cocción ventil.		(min)
	(°C)	(°C)	(°C)	(°C)
Trucha / Pargo, 3 - 4 pesca-dos	190	2	175	2 (1 y 3)	40 - 55
Atún / Salmón, 4 - 6 filetes	190	2	175	2 (1 y 3)	35 - 60

9.3 Grill

Precaliente el horno vacío.

Use el tercer nivel.

Ajuste la temperatura a 250°C

GRILL	(kg)	(min) 1a cara	(min) 2a cara
Filetes de solomillo, 4 piezas	0,8	12 - 15	12 - 14
Bistec de vaca, 4 piezas	0,6	10 - 12	6 - 8
Salchichas, 8	-	12 - 15	10 - 12
Chuletas de cerdo, 4 piezas	0,6	12 - 16	12 - 14
Pollo, medio, 2	1	30 - 35	25 - 30
Brochetas, 4	-	10 - 15	10 - 12
Pechuga de pollo, 4 piezas	0,4	12 - 15	12 - 14
Hamburguesas, 6	0,6	20 - 30	-
Filete de pescado, 4 piezas	0,4	12 - 14	10 - 12
Sándwiches tostados, 4 - 6	-	5 - 7	-
Tostadas, 4 - 6	-	2 - 4	2 - 3

9.4 Horneado húmedo + ventilador: accesorios recomendados

Utilice moldes y recipientes oscuros y mates. Tienen mayor absorción del calor que los platos de color claro y brillantes.

Bandeja para pizza	Bandeja para hornear	Ramequines	Molde para base
Oscuro, mate 28 cm de diámetro	Oscuro, mate 26 cm de diámetro	Cerámica 8 cm de diámetro, 5 cm de alta	Oscuro, mate 28 cm de diámetro

9.5 Horneado húmedo + ventilador.

Para obtener el mejor resultado, siga las recomendaciones de la tabla siguiente.

Rollitos dulces, 12 piezas	bandeja o bandeja honda	180	2	35 - 40
Rollitos, 9 piezas	bandeja o bandeja honda	180	2	35 - 40
Pizza congelada, 0,35 kg	parrilla	220	2	35 - 40
Brazo de gitano	bandeja o bandeja honda	170	2	30 - 40
Brownie	bandeja o bandeja honda	180	2	30 - 40
Soufflé, 6 piezas	ramekin cerámico sobre parri-lla	200	3	30 - 40
Base de masa brisé	molde de base sobre parrilla	170	2	20 - 30
Tarta Victoria	bandeja de hornear sobre pa-rilla	170	2	35 - 45
Pescado nochado, 0,3 kg	bandeja o bandeja honda	180	3	35 - 45
Pescado entero, 0,2 kg	bandeja o bandeja honda	180	3	35 - 45
Filete de pescado, 0,3 kg	molde para pizza sobre parri-lla	180	3	35 - 45
Carne nochada, 0,25 kg	bandeja o bandeja honda	200	3	40 - 50
Shashlik, 0,5 kg	bandeja o bandeja honda	200	3	25 - 35
Galletas, 16 piezas	bandeja o bandeja honda	180	2	20 - 30
Mostachones de al-mendra, 20 piezas	bandeja o bandeja honda	180	2	40 - 45
Muffins, 12 piezas	bandeja o bandeja honda	170	2	30 - 40
Tarta salada, 16 pie-zas	bandeja o bandeja honda	170	2	35 - 45
Galletas crujientes de mesa quebrada, 20 piezas	bandeja o bandeja honda	150	2	40 - 50
Tartaletas, 8 piezas	bandeja o bandeja honda	170	2	20 - 30
Verduras pochadas, 0,4 kg	bandeja o bandeja honda	180	3	35 - 40
Tortilla vegetariana	molde para pizza sobre parri-lla	200	3	30 - 45
Verduras mediterrá-neas, 0,7 kg	bandeja o bandeja honda	180	4	35 - 40

9.6 Información para los institutos de pruebas

Pruebas conforme a IEC 60350-1.

Pastelillos, 20 unidades por bandeja	Coción con- vencional	Bandeja de coccción	3	170	20 - 30	-
Tarta de manzana, 2 moldes, Ø 20 cm	Coción con- vencional	Parrilla	1	170	80 - 120	-
Bizcocho, molde de re-posteria Ø26 cm	Coción con- vencional	Parrilla	2	170	35 - 45	-
Mantecados	Coción con- vencional	Bandeja de coccción	3	150	20 - 35	Precaliente el hora 10 horas.
Tostadas, 4 - 6 frozos	Grill	Parrilla	3	máx.	2 - 4关键时刻 el primer lado; 2 - 3关键时刻 el segun- do	Precaliente el hora 3关键时刻.
Hamburgue- sa de vacu- no, 6 frozos, 0,6 kg	Grill	Parrilla y grasera	3	máx.	20 - 30	Coloque la parrilla en el cercer nivel y la gra-dera en elsegundo ni- vel del hora. Dele la vuelta a la mitad del tiempo. Precaliente el hora 3关键时刻.

10. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre

seguridad.

10.1 Notas sobre la limpieza

Agentes limpiadores

Limpie la parte delantera del horno con un paño suave humedecido en agua templada y jabón suave. Limpie y compruebe la junta de la puerta alrededor del interior.

Utilice un producto de limpieza para limpiar las superficies metálicas.

Limpie las manchas con un detergente suave.

Uso diario

Limpie el interior después de cada uso. La acumulación de grasa u otros residuos puede provocar un incendio.

La humedad puede llegar a condensarse en el horno o en los paneles de cristal. Para reducir la condensación, ponga en funcionamiento el horno 10 minutos antes de cocinar. No guarde la comida en el horno más de 20 minutos. Seque el interior con un paño suave después de cada uso.

Accesorios

Limpie todos los accesorios antes de cada uso y déjelos secar. Use un paño suave humedecido en agua caliente y detergente suave. No lave los accesorios en el lavavajillas.

No limpie los accesorios no adherentes utilizando un limpiador abrasivo ni objetos afilados.

10.2 Cómo quitar e instalar: Puerta

La puerta del horno tiene dos paneles de cristal. Es posible retirar la puerta del horno y el panel de cristal interior para limpiarlos. Lea las instrucciones completas de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal.

¡PRECAUCIÓN!

No utilice el aparato sin los paneles de cristal.

Paso 1: Abra completamente la puerta y sujete las dos bisagras.

Paso 2

Levante y gire completamente las palancas de ambas bisagras.

Paso 3: Cierre la puerta del horno a medio camino hasta la primera posición de apertura. A continuación, levante la puerta y tire hacia adelante para desencajarla.

Paso 4

Ponga la puerta en un paño suave sobre una superficie estable y libere el sistema de bloqueo para quitar el panel del vidrio interno.

Paso 5: Gire los pasadores en un ángulo de 90° y extráigalos de sus asientos.

Paso 6

Levante con cuidado primero y retire después el panel de cristal.

Paso 7: Limpie los paneles de cristal con agua y jabón. Seque los paneles de cristal con cuidado. No limpie los paneles de cristal en el lavavajillas. Paso 8: Después de la limpieza, instale el panel de vidrio y la puerta del horno.

Al instalarlo correctamente, el acabado de la puerta hace clic.

Asegúrese de que coloca el panel de cristal interno en los soportes correctos.

10.3 Cómo cambiar: Bombilla

¡ADVERTENCIA!

Riesgo de descarga eléctrica.

La lámpara puede estar caliente.

Antes de reemplazar la bombilla:
Paso 1	Paso 2	Paso 3
Apane elorno. Espere hasta que el hora está frio.	Desconecte el hora de la red.	Coloque un pañon en el fondo de la cavidad.

Bombilla trasera

Paso 1 Gire la tapa de cristal para extraerla.

Paso 2 Limpie la tapa de cristal.

Paso 3 Cambie la bombilla por otra apropiada termorresistente hasta 300°C

Paso 4 Coloque la tapa de cristal.

11. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

11.1 Qué hacer si...

En cualquier caso no incluido en esta tabla, por favor contacte con un Centro de Servicio Autorizado.

Problema	Compruebe que...
El hora no calienta.	Ha saltado el fusible.
La junta de la puerta está dañada.	No utilise el hora. Pón-gase en contacto con un servicios专业技术e autoriza-do.
La bombilla no funciona.	La bombilla se ha fundido.

11.2 Datos de servicios

Si no logra subsanar el problema, póngase en contacto con su distribuidor o el centro de servicios técnico.

Los datos que necesita para el centro de servicios técnico se encuentran en la placa de características. La placa de características se encuentra en el marco delantero de la cavidad del horno. No retire la placa de características de la cavidad del horno.

Es conveniente que anote los datos aquí:

Modeloo (MOD.)	......
Número de producto (PNC)	......
Número de série (S.N.)	......

12. EFICACIA ENERGÉTICA

12.1 Información del producto y Hoja de información del producto*

Nombre del proveedor	Zanussi
Identificacion del modelo	ZOHNC0K1 944068083 ZOHNC0X1 944068082
Índice de eficiencia energetica	94.8
Clase de eficiencia energetica	A
Consumo de energia conarga estandar, modo convencional	0.83 kWh/ciclo
Consumo de energia conarga estandar, modo con ventilador	0.73 kWh/ciclo
Número de cavidades	1
Fuente de calor	Electricidad
Volumen	53 l
Tipo deorno	Horno empotrado
Masa	ZOHNC0K1	26.8 kg
	ZOHNC0X1	27.7 kg

• Para la Unión Europea según los Reglamentos de la UE 65/2014 y 66/2014. Para la República de Bielorrusia según STB 2478-2017, apéndice G; STB 2477-2017, anexos A y B. Para Ucrania según 568/32020. La clase de eficiencia energética no es aplicable a Rusia.

EN 60350-1 - Aparatos electrodomésticos - Parte 1: Placas, hornos, hornos de vapor y parrillas - Métodos para medir el rendimiento.

12.2 Ahorro de energía

El horno tiene características que le ayudan a ahorrar energía durante la cocina de cada día.

Asegúrese de que la puerta del horno está cerrada cuando el horno funciona. No abra la puerta del horno muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición.

Utilice utensilios de cocina de metal para mejorar el ahorro energético.

En la medida de lo posible, no precaliente el horno antes de cocinar.

Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez.

Cocción con ventilador

En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.

Calor residual

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del horno un mínimo de 3 - 10 minutos antes de que transcurra el tiempo de cocción. El calor residual dentro del horno seguirá cocinando.

Utilice el calor residual para calentar otros platos.

Mantener calor

Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible.

Horneado húmedo + ventilador.

Función diseñada para ahorrar energía durante la cocción.

13. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

.

…………

…………

WWW.ZANUSSI.COM/SHOP
