Producttype	Elektrische inbouwoven
Merk	ZANUSSI
Model	ZOHNC0X1 / ZOHNC0K1
Volume	53 L
Energie-efficiëntieklasse	A
Energieverbruik (traditionele modus)	0.83 kWh/cyclus
Energieverbruik (heteluchtmodus)	0.73 kWh/cyclus
Hoogte apparaat	598 mm
Breedte apparaat	594 mm
Diepte apparaat	561 mm
Inbouwdiepte	540 mm
Minimale breedte meubel	560 mm
Gewicht (ZOHNC0K1)	26.8 kg
Gewicht (ZOHNC0X1)	27.7 kg
Voeding	230 V / 50 Hz
Aanbevolen zekering	16 A
Kookfuncties	Hetelucht, Boven- en onderwarmte, Grill, Vochtige hetelucht, Ovenverlichting
Aantal roosterstanden	4
Meegeleverde accessoires	Metalen rooster, Bakplaat
Kinderbeveiliging	Ja (aanbevolen voorziening)
Reiniging	Handmatig, deur demonteerbaar voor reiniging van glas
Lengte stroomkabel	1100 mm
Montageschroeven	4x25 mm
Maximale temperatuur	250 °C

Veelgestelde vragen - ZOHNC0X1 - ZOHNC0X1 ZANUSSI

Hoe installeer ik de inbouwoven ZANUSSI ZOHNC0X1?

De installatie moet uitsluitend door een gekwalificeerde professional worden uitgevoerd. Houd u aan de inbouwafmetingen (min. hoogte 590 mm, breedte 560 mm, diepte 550 mm) en de ventilatieopeningen (560x20 mm). Zorg ervoor dat de ovendeur zonder belemmering opent.

Welke kookstanden zijn beschikbaar?

De oven biedt verschillende standen: Hetelucht (gelijkmatig garen op meerdere niveaus), Boven- en onderwarmte (traditioneel garen op één niveau), Grill (voor grillen), Vochtige hetelucht (energiezuinig) en Ovenverlichting.

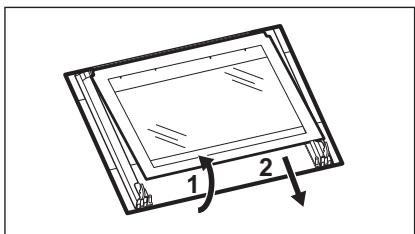

Hoe maak ik de ovendeur schoon?

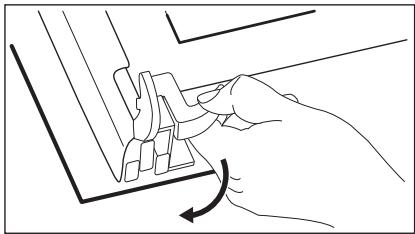

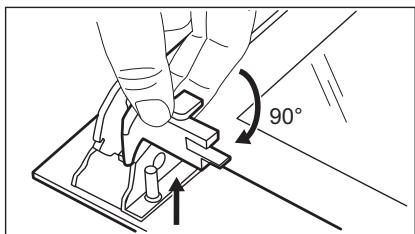

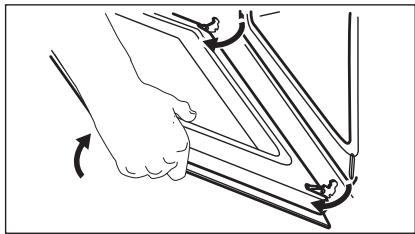

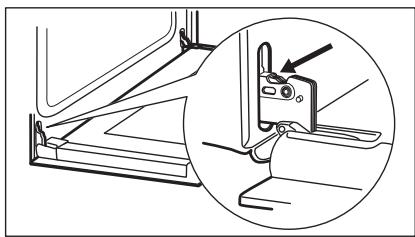

De deur is demonteerbaar om het schoonmaken te vergemakkelijken. Open de deur volledig, til de hendels van de scharnieren op, sluit de deur halverwege en verwijder vervolgens de deur. Demonteer het binnenste glaspaneel door de bevestigingen te draaien. Reinig met zeepwater, droog grondig. Niet schoonmaken in de vaatwasser.

Wat te doen als de oven niet opwarmt?

Controleer eerst of de zekering is doorgeslagen in de elektriciteitskast. Als het probleem aanhoudt, neem dan contact op met een erkende klantenservice. Probeer het niet zelf te repareren.

Hoe vervang ik de ovenlamp?

Schakel de oven uit en haal de stekker uit het stopcontact voordat u begint. Draai de glasdiffusor om deze te verwijderen, maak hem schoon en vervang de lamp door een geschikte lamp die bestand is tegen 300°C. Plaats de diffusor terug.

Kan ik aluminiumfolie in de oven gebruiken?

Nee, het is verboden om aluminiumfolie rechtstreeks op de bodem van de oven te leggen, omdat dit het email kan beschadigen. Gebruik in plaats daarvan een geschikte schaal.

Wat is het energieverbruik van deze oven?

Het energieverbruik is 0,83 kWh/cyclus in de traditionele modus en 0,73 kWh/cyclus in de heteluchtmodus. De oven heeft energie-efficiëntieklasse A.

Moet ik de oven voorverwarmen voor elk gebruik?

Voor de meeste bereidingen is voorverwarmen niet nodig. Voor sommige gerechten (zoals koekjes) wordt het echter aanbevolen. Raadpleeg de baktabel in de handleiding voor specifiek advies.

Hoe onderhoud ik de binnenkant van de oven?

Maak de ovenruimte na elk gebruik schoon met een zachte doek, warm water en een mild reinigingsmiddel. Vermijd schurende producten. Om condensatie te verminderen, laat u de oven 10 minuten werken voordat u gaat bakken. Droog de ruimte na gebruik.

Wat te doen als het glas van de deur breekt?

Als het glas beschadigd is, vervang het dan onmiddellijk door contact op te nemen met de erkende klantendienst. Gebruik de oven niet totdat het glas is vervangen.

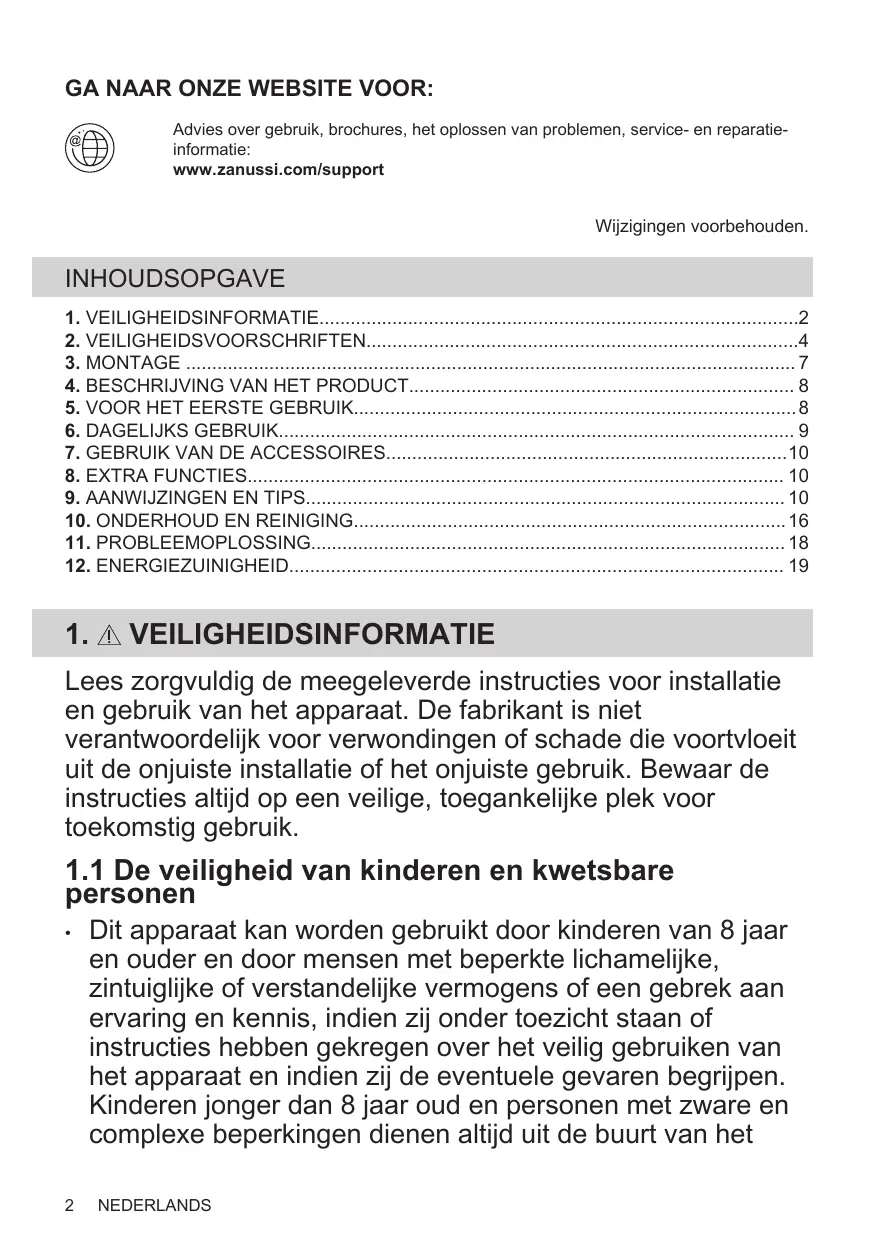

GEBRUIKSAANWIJZING ZOHNC0X1 - ZOHNC0X1 ZANUSSI

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

Wijzigingen voorbehouden.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE 2 2. VEILIGHEIDSVOORSCHRIFTEN 4 3. MONTAGE 7
2. BESCHRIJVING VAN HET PRODUCT 8 5. VOOR HET EERSTE GEBRUIK 8
3. DAGELIJKS GEBRUIK 9
4. GEBRUIK VAN DE ACCESSOIRES 10
5. EXTRA FUNCTIES 10 9. AANWIJZINGEN EN TIPS 10
6. ONDERHOUD EN REINIGING 16 11. PROBLEEMOPLOSSING 18
7. ENERGIEZUINIGHEID 19

1. VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeien uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 De veiligheid van kinderen en kwetsbare personen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het

apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Laat kinderen niet spelen met het apparaat.
• Houd alle verpakkingen uit de buurt van kinderen en verwijder ze op gepaste wijze. WAARSCHUWING: Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Makkelijk toegankelijke onderdelen worden heet tijdens gebruik.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Alleen een erkende installatietechnicus mag het apparaat en de kabel verrangen. WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. U dient te voorkomen de verwarmingselementen aan te raken.
• Gebruik altijd ovenhandschoenen om accessoires of kookgerei te plaatsen of verwijderen. Voordat u welke onderhoudshandeling dan ook verricht, dient u de stekker van het apparaat UIT het stopcontact te trekken. WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.
• Gebruik het apparaat niet voordat u het in de ingebouwde structuur installeert.
• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken, deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.
• Als het netsnoer beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon

deze verrangen teneinde gevaarlijke situaties te voorkomen.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installatie

WAARSCHUWING!

Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die bij het apparaat zijn meegeleverd.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Trek het apparaat nooit aan de handgreep van zijn plaats.
• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.
• Houd de minimumafstand tot andere apparaten en units aan.
• Controleer voordat u het apparaat monteert of de ovendeur onbelemmerd opent.
• Het apparaat is uitgerust met een elektrisch koelsysteem. Het heeft elektrische stroom nodig.

Minimumhoogte kast (Minimumhoogte kast onder werkblad) 590 (600) mm

Kastbreedte	560 mm
Kastdiepe	550 (550) mm
Hoogte van de voorkant van het apparatusat	598 mm
Hoogte van de achterkant van het apparatusat	579 mm
Breedte van de voorkant van het apparatusat	594 mm
Breedte van de achterkant van het apparatusat	558 mm
Diepte van het apparatusat	561 mm

Ingebouwde diepte van het apparaat	540 mm
Diepte met open deur	1007 mm
Minimumgrootte ventilatie-opening. Opening ge-plaatst aan de onderkant van de darüberzijde	560x20 mm
Lengte netvoedingskabel. Kabel worden in de rechter-hoek van de darüberzijde geplaatst	1100 mm
Bevestigingsschroeven	4x25 mm

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat moet worden aangesloten op een geaard stopcontact. Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met het elektrische vermogen van de netstroom.
• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Gebruik geen adapters met meerdere stekkers en verlengkabels. Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.
• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de nis onder het apparaat, met name niet als deze heet is of als de deur heet is.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor

dat het netsnoer na installatie bereikbaar is.

• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.
• Dit apparaat wordt geleverd met alleen een netsnoer.

Kabeltypes die van toepassing zijn op de installatie of vervanging voor Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Voor het deel van de kabel raadpleegt u het totale vermogen op het typeplaatje. U kunt ook de tabel raadplegen:

Totaal vermogen (W)	Doorsnede kabel (mm2)
maximaal 1380	3 x 0.75
maximaal 2300	3 x 1
maximaal 3680	3 x 1.5

De aardkabel (groene/gele kabel) moet 2 cm langer zijn dan fase- en neutrale kabels (blauwe en bruine kabels).

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik.
• De specificatie van dit apparaat niet wijzigen. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.
• Laat het apparaat tijdens het gebruik niet onbeheerd achter. Schakel het apparaat telkens na gebruik uit. Wees voorzichtig met het openen van de deur van het apparaat als het apparaat aan staat. Er kan hete lucht ontsnappen.
• Bedien het apparaat niet met natte handen of als het contact maakt met water.
• Oefen geen kracht uit op een geopende deur.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Open de deur van het apparaat voorzichtig. Als u alcoholische toevoegingen gebruikt, kan er alcoholluchtmengsel ontstaan.
• Houd vonken of open vlammen uit de buurt van het apparaat bij het openen van de deur.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!

Risico op schade aan het apparaat.

• Om schade of verkleuring van het email te voorkomen:
• Zet geen kookgerei of andere voorwerpen direct op de bodem van het apparaat. Leg geen aluminiumfolie op de bodem van de ruimte in het apparaat.
• Plaats geen water direct in het hete apparaat.
• Haal vochthoudende schotels en eten uit het apparaat als u klaar bent met koken.
• Wees voorzichtig bij het verwijderen of bevestigen van accessoires.
• Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.
• Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer.

Alle bereidingen moeten worden uitgevoerd met gesloten ovendeur. - Als het apparaat achter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat compleet is afgekoeld na gebruik.

2.4 Onderhoud en reiniging

WAARSCHUWING!

Gevaar voor letsel, brand en schade aan het apparaat.

Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht. Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken. - Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum. Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar! - Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat. Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen. - Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

2.5 Binnenverlichting

WAARSCHUWING!

Gevaar voor elektrische schokken.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.
• Gebruik alleen lampjes met dezelfde specificaties.

2.6 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.
• Gebruik uitsluitend originele reserveonderdelen.

2.7 Afvalverwerking

WAARSCHUWING!

Gevaar voor letsel of verstikking.

Haal de stekker uit het stopcontact. - Snijd het netsnoer vlak bij het apparaat af en gooi het weg. - Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in het apparaat vast komen te zitten.

3. MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken

Veiligheid.

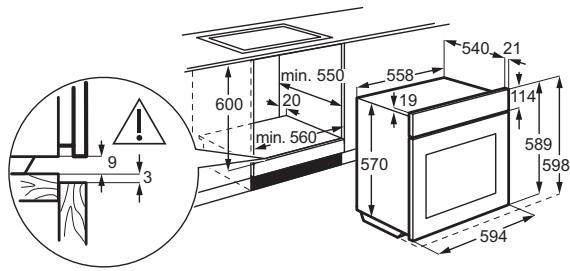

3.1 Inbouwen

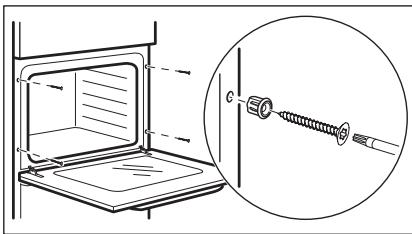

3.2 Bevestiging van de oven aan de kast

4. BESCHRIJVING VAN HET PRODUCT

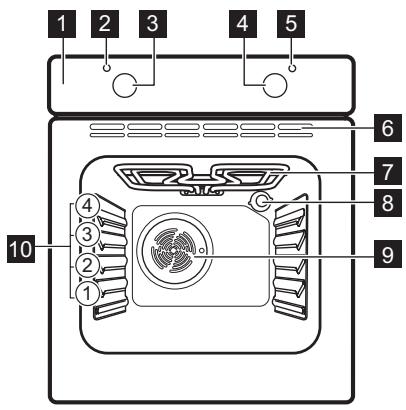

4.1 Algemeen overzicht

4.2 Accessoires

- Bakrooster

Voor kookgerei, bak- en braadvormen.

1 Bedieningspaneel 2 Stroomlampje/symbool 3 Knop voor verwarmingsfuncties 4 Bedieningsknop (voor de temperatuur) 5 Temperatuurindicator/symbool 6 Luchtopeningen voor koelventilator 7 Verwarmingselement 8 Lamp 9 Ventilator Roosterhoogtes

Bakplaat

Voor gebak en koekjes.

Raadpleeg de hoofdstukken

Veiligheid.

5.1 Eerste reiniging

Verwijder alle onderdelen van de oven.

Zie het hoofdstuk 'Onderhoud en reiniging'.

Reinig de oven en accessoires voor het eerste gebruik.

Zet de accessoires terug in de beginstand.

5.2 Voorverwarmen

Warm de lege oven voor het eerste gebruik voor.

1. Stel de functie in. Stel de maximale temperatuur in.
2. Laat de oven een uur werken.
3. Stel de functie in. Stel de maximale temperatuur in.
4. Laat de oven 15 minuten werken.
5. Zet de oven uit en laat deze afkoelen. Accessoires kunnen heter worden dan normaal. De oven kan een vreemde geur en rook afgeven. Zorg dat er voldoende luchtcirculatie in de ruimte is.

Raadpleeg de hoofdstukken

Veiligheid.

6.1 Verwarmingsfuncties

Verwar-

Toepassing

De oven is uitgeschakeld.

Uit-stand

Binnenverlichting

Warme lucht

Om de lamp in te schakelen.

Voor het braden of bakken van gerechten waarvoor dezelfde bereidingstemperatuur nodig is, op meerdere roosterhoogten, zonder dat er smaken worden overgebracht van het ene gerecht aan het andere.

Boven-/onderwarmte

Voor het bakken en braden op een rekstand.

Grill

Voor het roosteren van dunne stukjes voedsel en voor het maken van toast.

Warmelucht (vochtig)

Deze functie is ontworpen om tijdens de bereiding energie te besparen. Bij het gebruik van deze functie kan de temperatuur in de ruimte verschillen van de ingestelde temperatuur. Het verwarmingsvermogen kan worden verminderd. Raadpleeg voor meer informatie het hoofdstuk "Dagelijks gebruik", opmerkingen bij: Warmelucht (vochtig).

6.2 Toelichting bij: Warmelucht (vochtig)

Deze functie wordt gebruikt om te voldoen aan de energie-efficiëntieklasse en ecodesign-vereisten overeenkomstig EU 65/2014 en EU 66/2014. Testen volgens EN 60350-1.

De ovendeur dient tijdens de bereiding gesloten te zijn, zodat de functie niet wordt onderbroken en de oven werkt op de hoogst mogelijke energie-efficiëntie.

Zie het hoofdstuk 'Hints en tips',

Warmelucht (vochtig) voor bereidingsinstructies. Zie voor algemene aanbevelingen voor energiebesparing het hoofdstuk 'Energie-efficiëntie', Energiebesparing.

6.3 Instellen: Verwarmingsfunctie

Stap 1

Draai aan de knop voor de verwarmingsfuncties om een verwarmingsfunctie te selecteren.

Stap 2

Draai aan de regelknop om de temperatuur te selecteren.

Stap 3

Draai wanneer het bereiden stopt aan de knoppen naar de uit-stand om de oven uit te schakelen.

Raadpleeg de hoofdstukken

Veiligheid.

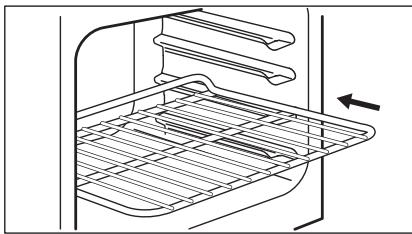

Bakrooster:

Plaats het rooster tussen de geleidestangen van de inschuifrails en zorg ervoor dat de pootjes omlaag wijzen.

7.1 Accessoires plaatsen

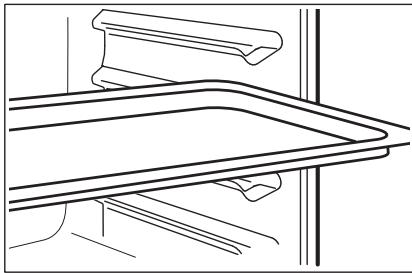

Bakplaat:

Schuif de plaat tussen de geleidestangen van de inschuifrail.

8. EXTRA FUNCTIES

8.1 Koelventilator

Als de oven in werking is, worden de koelventilator automatisch ingeschakeld om de oppervlakken van de oven koel te houden. Na het uitschakelen van de oven stopt de koelventilator.

Een onjuiste bediening van de oven of defecte componenten kunnen gevaarlijke

oververhitting veroorzaken. Om dit te voorkomen is de oven voorzien van een veiligheidsthermostat die de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, wordt de oven automatisch weer ingeschakeld.

9. AANWIJZINGEN EN TIPS

Raadpleeg de hoofdstukken Veiligheid.

9.1 Kookadviezen

De oven heeft vier rek niveaus.

Tel de rekenniveaus vanaf de bodem van de oven.

Uw oven kan anders bakken of roosteren dan de oven die u tot nu toe gebruikt heeft. In de onderstaande tabel vindt u de

standaardinstellingen voor temperatuur, kooktijd en rekenniveau.

Als u voor een speciaal recept de instelling niet kunt vinden, zoek dan naar een soortgelijk recept.

De oven heeft een speciaal systeem dat de lucht circuleert en zorgt voor doorlopende recycling van stoom. Dankzij dit systeem is het mogelijk om voedsel te bereiden in een atmosfeer met stoom en worden de gerechten zacht van binnen en knapperig van buiten. Dit reduceert zowel de bereidingstijd als het energieverbruik.

Voor de bereiding van gebak

De ovendeur mag pas worden geopend als driekwart van de baktijd is verstreken.

Als u twee bakplaten tegelijkertijd gebruikt, dient u een niveau ertussen leeg te laten.

Voor de bereiding van vlees en vis

Laat het vlees ongeveer 15 minuten rusten voordat u het aansnijdt, zodat het vleessap niet uitstroomt.

9.2 Bakken en roosteren

Om te veel rook tijdens het braden in de oven te vermijden, kunt u een beetje water in de lekbak gieten. Om rook te vermijden, voegt u water toe wanneer het is opgedroogd.

Bereidingstijden

De bereidingsduur is afhankelijk van het soort voedsel, de samenstelling en het volume.

Houd in eerste instantie het bereidingsproces in de gaten. Zoek bij het gebruik van dit apparaat de beste instellingen (temperatuur, bereidingsduur, etc.) voor uw kookgerei, recepten en hoeveelheden.

CAKES	Boven-/onderwarm- te (℃)		Warme lucht (℃)		(min)
Recepten met klop- per	170	2	165	2 (1 en 3)	45 - 60	Cakevorm
Zandkoekjesdeeg	170	2	160	2 (1 en 3)	20 - 30	Cakevorm
Kwarktaart met kar- nemelk	170	1	165	2	70 - 80	Cakevorm, Ø 26 cm
Strudel	175	2	150	2	60 - 80	Bakplaat
Jamtaart	170	2	160	2 (1 en 3)	30 - 40	Cakevorm, Ø 26 cm
Vruchtencake	170	2	155	2	50 - 60	Cakevorm, Ø 26 cm
Kerstktrans	170	2	160	2	50 - 60	Cakevorm, Ø 20 cm
Pruimentaart, ver- warm de oven voor	170	2	165	2	20 - 30	Broodvorm
Koekjes, verwarm de oven voor	150	3	140	3 (1 en 3)	30 - 35	Bakplaat
Schuimgebakjes	100	3	115	3	35 - 40	Bakplaat
CAKES	Boven-/onderwärme		Warme lucht		(min)
	(℃)		(℃)
Broodjes, verwarm de oven voor	190	3	180	3	80 - 100	Bakplaat
Soesjesdeeg, verwarm de oven voor	190	3	180	3 (1 en 3)	15 - 20	Bakplaat
Taartjes	180	3	170	2	25 - 35	Cakevorm, Ø 20 cm
Rijke vruchtencake	160	1	150	2	110 - 120	Cakevorm, Ø 24 cm
Victoriataart met jamvulling	180	1 of 2	170	2	45 - 70	Cakevorm, Ø 20 cm

Verwarm de lege oven voor.

PIZZA	Boven-/onderwarmte		Warme lucht		(min)	i
	(℃)	(℃)	(℃)	(℃)
Witbrood, 1 - 2 stucks, 0,5 kg elk	190	1	195	1	60 - 70	-
Roggebrood, voorver-warming is nicht nodig	190	1	190	1	30 - 45	Broodvorm
Broodjes, 6 - 8 brood-jes	190	2	180	2 (1 en 3)	25 - 40	Bakplaat
Pizza	190	1	190	1	20 - 30	Braadpan
Scones	200	3	190	2	10 - 20	Bakplaat

Gebruik de taartvorm.

FLANS	Boven- /onderwarmte		Warme lucht		(min)
	(℃)	←	(℃)	←
Pastataart	180	2	180	2	40 - 50
Hartige groentetaart	200	2	200	2	45 - 60
Quiches	190	1	190	1	40 - 50
Lasagne	200	2	200	2	25 - 40
Cannelloni	200	2	200	2	25 - 40
Yorkshire pudding, 6 pudding-vormen, verwarm de oven voor	220	2	210	2	20 - 30
VLEES	Boven- /onderwarmte (℃)	Warme lucht (℃)	← (℃)	(℃)	(min)
Rundvlees	200	2	190	2	50 - 70
Varkensvlees	180	2	180	2	90 - 120
Kalfsvlees	190	2	175	2	90 - 120
Engelse rosbief, rood	210	2	200	2	44 - 50
Engelse rosbief, medium	210	2	200	2	51 - 55
Engelse biefstuk, bien cuit	210	2	200	2	55 - 60
VLEES	Boven- /onderwarmte (℃)	Warme lucht (℃)	← (℃)	(℃)	(min)
Varkensbraadstuk, met zwoerd	180	2	170	2	120 - 150
Varkensschenkel, 2 stuks	180	2	160	2	100 - 120
Lamsbout	190	2	190	2	110 - 130
Helekip	200	2	200	2	70 - 85
Hele kalkoen	180	1	160	1	210 - 240
Hele eend	175	2	160	2	120 - 150
Hele gans	175	1	160	1	150 - 200
Konijn, in stukken gesneden	190	2	175	2	60 - 80
Haas, in stukken gesneden	190	2	175	2	150 - 200
Hele fazant	190	2	175	2	90 - 120
VIS	Boven- /onderwarmte (℃)	Warme lucht (℃)	← (℃)	(℃)	(min)
Forel / Zeebrasem, 3 - 4 vis-sen	190	2	175	2 (1 en 3)	40 - 55
Tonijn / Zalm, 4 - 6 files	190	2	175	2 (1 en 3)	35 - 60

9.3 Grill

Verwarm de lege oven voor.

Gebruik de derde rekstand.

GRILLEN	(kg)	(min) 1e kant	(min) 2e kant
Ossenaas, 4 stuks	0,8	12 - 15	12 - 14
Biefstuk, 4 stuks	0,6	10 - 12	6 - 8
Worstjes, 8	-	12 - 15	10 - 12
Varkenskoteletten, 4 stuks	0,6	12 - 16	12 - 14
Halvekip, 2	1	30 - 35	25 - 30
Kebabs, 4	-	10 - 15	10 - 12
Kippenborst, 4 stuks	0,4	12 - 15	12 - 14
Hamburgers, 6	0,6	20 - 30	-
Visfilet, 4 stuks	0,4	12 - 14	10 - 12
Geroosterde sandwiches, 4 - 6	-	5 - 7	-
Geroosterd brood, 4 - 6	-	2 - 4	2 - 3

9.4 Hetelucht (vochtig) - aanbevolen accessoires

Gebruik donkere en niet-reflecterende bakvormen en schalen. Ze nemen de warmte beter op dan lichte en reflecterende vormen.

Pizza pan	Ovenschotel	Ovenschaaltjes	Blik voor flanbodem
Donker, nicht-reflecterend Diameter van 28 cm	Donker, nicht-reflecterend Diameter van 26 cm	Keramiek 8 cm diameter, 5 cm hoog	Donker, nicht-reflecterend Diameter van 28 cm

Volg voor de beste resultaten de onderstaande aanwijzingen in de tabel.

Zoete broodjes, 12 stuks	bakplaat of lekschaal	180	2	35 - 40
Broodjes, 9 stuks	bakplaat of lekschaal	180	2	35 - 40
X	(℃)		(℃)
	Pizza, bevroren, 0,35 kg	rooster	220	2
Koninginnenbrood (op-gerolde cake met jam)	bakplaat of lekschaal	170	2	30 - 40
Brownie	bakplaat of lekschaal	180	2	30 - 40
Soufflé, 6 stuks	keramieken vormpjes op rooster	200	3	30 - 40
Luchtige vlaibodem	flanvorm op rooster	170	2	20 - 30
Victoriataart met jam-vulling	ovenschaal op rooster	170	2	35 - 45
Gepocheerde vis, 0,3 kg	bakplaat of lekschaal	180	3	35 - 45
Hele vis, 0,2 kg	bakplaat of lekschaal	180	3	35 - 45
Visfilet, 0,3 kg	pizzavorm op rooster	180	3	35 - 45
Gepocheerd vlees, 0,25 kg	bakplaat of lekschaal	200	3	40 - 50
Sjasliek, 0,5 kg	bakplaat of lekschaal	200	3	25 - 35
Koekjes, 16 stuks	bakplaat of lekschaal	180	2	20 - 30
Makarons, 20 stuks	bakplaat of lekschaal	180	2	40 - 45
Muffins, 12 stuks	bakplaat of lekschaal	170	2	30 - 40
Hartig gebak, 16 stuks	bakplaat of lekschaal	170	2	35 - 45
Zandkoekjes, 20 stuks	bakplaat of lekschaal	150	2	40 - 50
Taartjes, 8 stuks	bakplaat of lekschaal	170	2	20 - 30
Groenten, gepocheerd, 0,4 kg	bakplaat of lekschaal	180	3	35 - 40
Vegetarisch omelet	pizzavorm op rooster	200	3	30 - 45
Mediterrane groenten, 0,7 kg	bakplaat of lekschaal	180	4	35 - 40

9.6 Aanwijzingen voor testinstituten

Testen volgens IEC 60350-1.

Kleine ca-kes, 20 stuks per bakplaat	Boven-/onder-warmte	Bakplaat	3	170	20 - 30	-
Appeltaart, 2 blikken Ø20 cm	Boven-/onder- warmte	Bakrooster	1	170	80 - 120	-
Biscuitge- bak, taart- vorm Ø26 cm	Boven-/onder- warmte	Bakrooster	2	170	35 - 45	-
Zandtaart- deeg	Boven-/onder- warmte	Bakplaat	3	150	20 - 35	Verwarm de oven 10 minuten voor.
Geroosterd brood, 4 - 6 stuks	Grill	Bakrooster	3	max.	2 - 4 minuten eer- ste kant; 2 - 3 mi- nuten tweede kant	Verwarm de oven 3 minuten voor.
Runderbur- ger, 6 stuks, 0,6 kg	Grill	Rooster en lekbak	3	max.	20 - 30	Plaats het rooster op het derde niveau en de lekbak op het twee- de niveau in de oven. Draai het voedsel hal- verwege de berei- dingsstijd om. Verwarm de oven 3 minuten voor.

10. ONDERHOUD EN REINIGING

WAARSCHUWING!

Raadpleeg de hoofdstukken

Veiligheid.

10.1 Opmerkingen over schoonmaken

Reinigingsmiddelen

Maak de voorkant van de oven schoon met een zachte doek, warm water en een mild reinigingsmiddel. Reinig en controleer de deurpakking rond het frame van de uitsparing.

Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen.

Reinig vlekken met een mild reinigingsmiddel.

Dagelijks gebruik

Reinig de uitsparing telkens na gebruik. Vetophoping of andere resten kunnen brand veroorzaken.

Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te verminderen, dient u de oven 10 minuten te laten werken voordat u er iets in plaatst. Bewaar het voedsel niet langer dan 20 minuten in de oven. Droog de uitsparing na elk gebruik met een zachte doek.

Accessoires

Reinig alle accessoires na elk gebruik en laat ze drogen. Gebruik een zachte doek met warm water en een mild reinigingsmiddel. De accessoires niet in de afwasmachine reinigen.

Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of scherpe voorwerpen.

10.2 Hoe te verwijderen en installeren: Deur

De ovendeur beschikt over twee glasplaten. U kunt de ovendeur en de interne glasplaat verwijderen om ze schoon te maken. Lees de volledige instructie 'Verwijderen en installeren van de deur' voordat u de glasplaten verwijdert.

Stap 1

LET OP!

Gebruik de oven nooit zonder de glasplaten.

Open de deur volledig en houd beide scharnieren vast.

Stap 2

Til de hendel op beide scharnieren volledig omhoog en draai het.

Stap 3

Sluit de deur halverwege tot de eerste openingsstand. Til hem daarna op en trek hem naar voren en verwijder hem van zijn plek.

Stap 4

Plaats de deur op een zachte doek op een stabiele ondergrond en ontgrendel het vergrendelingssysteem om de interne glasplaat te verwijderen.

Stap 5

Draai de bevestigingen 90° en verwijder ze uit hun zittingen.

Stap 6

De glasplaat eerst voorzichtig optillen en dan verwijderen.

Stap 7	Reinig de glasplaten met een sopje. Droog de glasplaten voorzichtig af. Reinig de glasplaten Niet in de vaatwater.
Stap 8	Installer na het reinigen de glasplaat en de ovendeur.

Als de deur correct wordt geïnstalleerd, klikt de rand van de deur.

Zorg ervoor dat u de interne glasplaat correct in de uitsparingen plaatst.

10.3 Hoe te vervangen: Lamp

WAARSCHUWING!

Gevaar voor elektrische

schokken.

Het lampje kan heet zijn.

Voordat u de lamp vervangt:

Stap 1	Stap 2	Stap 3
Schakel de oven uit. Wacht tot de oven afgekoeld is.	Trek de oven uit het stopcontact.	Plaats een doek op de bodem van de holte.

Achterlamp

Stap 1: Draai de glazen afdekking om die te verwijderen.

Stap 2	Reinig het glazen deksel.
Stap 3	Vervang de lamp door een geschikte hittebestendige lamp van 300 °C.
Stap 4	Installer het glazen deksel.

11. PROBLEEMOPLOSSING

WAARSCHUWING!

Raadpleeg de hoofdstukken

Veiligheid.

11.1 Wat te doen in de volgende gevallen...

Neem in alle gevallen die niet in deze tabel zijn opgenomen contact op met een erkend servicecentrum.

Probleem	Controller of de vol-gende zaken gelden…
De oven worden nicht warm.	Dezekering is doorgesla-gen.
De deurpakking is be-schadigd.	Gebruik de oven Niet. Neem contact op met een ergend servicecen-trum.
De lamp werkst Niet.	De lamp is opgebrand.

11.2 Onderhoudsgegevens

Als u het probleem zelf niet kunt verhelpen, neem dan contact op met uw verkoper of een erkende serviceafdeling.

De contactgegevens van het servicecentrum staan op het typeplaatje. Het typeplaatje

bevindt zich aan de voorkant van de binnenkant van de oven. Verwijder het typeplaatje niet uit de ovenruimte.

Wij adviseren u om de gegevens hier te noteren:

Model (MOD.)	..............................
Productnummer (PNC)	..............................
Seriennummer (S.N.)	..............................

12. ENERGIEZUINIGHEID

12.1 Productinformatie- en productinformatieblad*

Naam leverancier	Zanussi
Modelidentificatie	ZOHNC0K1 944068083 ZOHNC0X1 944068082
Energie-efficiëntie-index	94.8
Energie-efficiëntieklasse	A
Energieverbruik bij een standardbelasting, stand boven + onder-warmte	0.83 kWh/cyclus
Energieverbruik bij een standardbelasting, stand hetelucht	0.73 kWh/cyclus
Aantal ruimten	1
Warmtebron	Elektriciteit
Volume	53 l
Soort oven	Inbouwoven
Massa	ZOHNC0K1	26.8 kg
	ZOHNC0X1	27.7 kg

• Voor de Europese Unie overeenkomstig EU-verordeningen 65/2014 en 66/2014. Voor de Republiek Belarus overeenkomstig STB 2478-2017, aanhangsel G; STB 2477-2017, bijlagen A en B. Voor Oekraïne overeenkomstig 568/32020.

De energie-efficiëntieklasse is niet van toepassing op Rusland.

EN 60350-1 - Elektrische huishoudelijke kookapparaten - Deel 1: Fornuizen, ovens, stoomovens en grills - Methoden voor prestatiemeting.

12.2 Energiebesparing

Deze oven bevat functies die u helpen energie te besparen tijdens het dagelijks koken.

Zorg ervoor dat de ovendeur gesloten is als u de oven in werking stelt. Open de ovendeur niet te vaak tijdens gebruik. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit.

Gebruik metalen kookgerei om meer energie te besparen.

Verwarm de oven indien mogelijk niet voor het koken voor.

Houd de onderbrekingen tussen het bakken zo kort mogelijk als u een aantal gerechten tegelijkertijd bereidt.

Bereiding met hete lucht

Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen.

Restwarmte

Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot minimaal 3-10 minuten voor het einde van het koken. De restwarmte in de oven zorgt ervoor dat het gerecht wordt voltooid.

U kunt de restwarmte gebruiken om andere maaltijden op te warmen.

Eten warm houden

Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te houden.

Warmelucht (vochtig)

Functie is ontworpen om tijdens de bereiding energie te besparen.

13. MILIEUBESCHERMING

Recycleer de materialen met het symbool

Gooi de verpakking in een geschikte afvalcontainer om het te recycleren.

Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool

niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
