Tipo de producto	Afeitadora recargable
Marca	Panasonic
Modelo	ES-LV9N-S803
Dimensiones	6,7 cm x 2,5 cm x 9,2 cm
Peso	145 g
Alimentación	Adaptador CA (RE7-59), voltaje del motor 3,6 V CC
Tiempo de carga	Aproximadamente 1 hora
Autonomía	Aproximadamente 14 afeitados de 3 minutos (carga completa)
Modos de afeitado	Modo detección de afeitado, Modo Normal
Uso	Seco o húmedo, en la ducha
Cabeza pivotante	Sí, con bloqueo (FREE/LOCK)
Recortadora retráctil	Sí
Limpieza	Cargador autolimpiable (limpieza/secado/carga) o limpieza con agua con modo de vibración sónica
Lubricación	Recomendada con el aceite incluido
Piezas de repuesto	Rejilla de protección (WES9173), cuchillas internas (WES9170), detergente especial (WES4L03)
Seguridad	Bloqueo del botón de encendido con anillo de bloqueo
Batería	Litio-ion integrada, vida útil de aproximadamente 3 años
Accesorios incluidos	Bolsa de viaje, cepillo de limpieza, aceite, detergente especial, adaptador CA, cargador autolimpiable

Preguntas frecuentes - ES-LV9N-S803 PANASONIC

¿Cómo cargar la afeitadora Panasonic ES-LV9N?

Puede cargar la afeitadora a través del cargador autolimpiable o conectando directamente el adaptador a la afeitadora. El tiempo de carga es de aproximadamente 1 hora. Use únicamente el adaptador incluido (RE7-59).

¿Puedo usar esta afeitadora en la ducha?

Sí, la afeitadora es impermeable y se puede usar en la ducha o con gel de afeitar. No sumerja nunca el adaptador o el cargador en agua.

¿Cuáles son los modos de afeitado disponibles?

La afeitadora ofrece dos modos: Modo detección de afeitado (ajusta automáticamente la potencia según el grosor de la barba) y Modo Normal (potencia constante).

¿Cómo limpiar la afeitadora?

Puede usar el cargador autolimpiable (ciclos de limpieza/secado/carga) o limpiar con agua activando el modo de vibración sónica (presione 2 segundos el botón de encendido). Lubrique luego con el aceite incluido.

¿Con qué frecuencia debo cambiar las cuchillas y la rejilla?

Reemplace la rejilla de protección aproximadamente una vez al año y las cuchillas internas cada dos años. Aparece un indicador de alerta en la afeitadora.

El cargador autolimpiable no funciona, ¿qué hacer?

Verifique que el adaptador esté enchufado, que la afeitadora esté correctamente colocada y que el depósito de limpieza contenga agua y detergente. Asegúrese de que la temperatura ambiente esté entre 15 y 35 °C.

¿Puedo usar la afeitadora mientras se carga?

No, la afeitadora no se puede usar mientras se carga. Espere a que finalice el ciclo de carga.

¿Qué significa el símbolo de grifo en la pantalla?

El símbolo de grifo indica que es momento de limpiar la afeitadora, preferiblemente con el cargador autolimpiable o en modo de vibración sónica.

¿Cómo reemplazar la batería?

La batería litio-ion está integrada y solo puede ser reemplazada por un centro de servicio autorizado. No intente retirarla usted mismo, excepto para su eliminación.

¿Dónde puedo comprar piezas de repuesto?

Las piezas de repuesto (rejilla WES9173, cuchillas WES9170, detergente WES4L03) están disponibles en su distribuidor o en un centro de servicio autorizado de Panasonic.

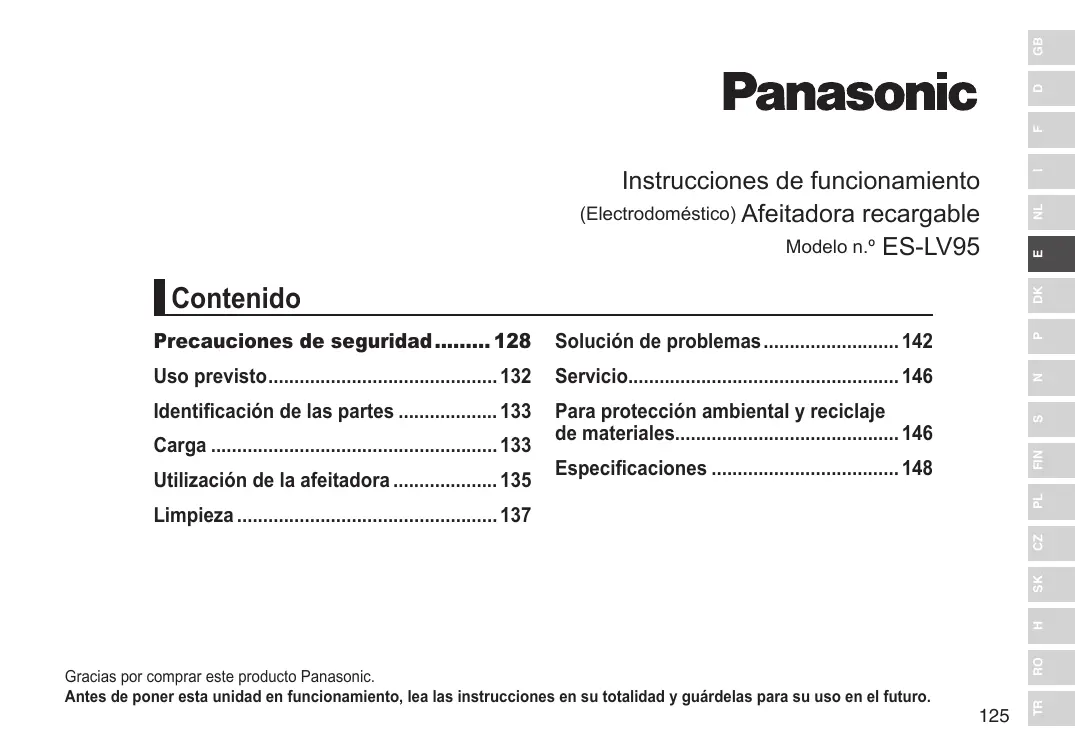

MANUAL DE USUARIO ES-LV9N-S803 PANASONIC

Instrucciones de funcionamiento

Precauciones de seguridad...... 128

Uso previsto....132

Identificación de las partes .... 133

Carga 133

Utilización de la afeitadora .... 135

Limpieza 137

Solución de problemas....142

Servicio....146

Para protección ambiental y reciclaje de materiales....146

Especificaciones ...... 148

Advertencia

- Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de conocimiento y experiencia sólo si se encuentran bajo supervisión o se les han dado instrucciones acerca del uso seguro de este aparato y entienden los peligros existentes. Los niños no deben jugar con el aparato. La limpieza y mantenimiento no debe realizarse por niños sin supervisión.

- El cable de alimentación no puede sustituirse. Si el cable de alimentación presenta daños, debe desecharse el adaptador de CA.

- Esta afeitadora WET/DRY puede utilizarse para afeitar en mojado empleando espuma o para afeitar en seco. Puede utilizar esta afeitadora impermeable bajo la ducha y limpiarla con agua. El símbolo siguiente indica que puede utilizarse en una bañera o ducha.

- No utilice un adaptador distinto del adaptador de CA suministrado.

Precauciones de seguridad

Para reducir el riesgo de sufrir lesiones, descargas eléctricas, o incluso el fallecimiento, y de provocar un incendio, avería, y daños en el equipo o la propiedad, cumpla siempre las precauciones de seguridad que figuran a continuación.

Explicación de los símbolos

Los siguientes símbolos se usan para clasificar y describir el nivel de peligro, lesión y daño a la propiedad que pueden provocarse debido al incumplimiento de las instrucciones y al uso indebido.

PELIGRO

Denota un peligro potencial que resultará en una lesión grave o la muerte.

ADVERTENCIA

Denota un peligro potencial que podría resultar en una lesión grave o la muerte.

PRECAUCIÓN

Denota un peligro que podría resultar en una lesión leve.

Los siguientes símbolos se usan para clasificar y describir el tipo de instrucciones que deben cumplirse.

Este símbolo se utiliza para advertir a los usuarios de un procedimiento específico de funcionamiento que no debe realizarse.

Este símbolo se utiliza para advertir a los usuarios de un procedimiento específico de funcionamiento que debe seguirse para hacer funcionar la unidad de forma segura.

ADVERTENCIA

Desenchufe siempre el adaptador de CA de la toma de corriente antes de limpiar el aparato.

- De lo contrario, podrida sufrir una descarga eléctrica o lesiones.

Asegúrese siempre de que el aparato funcione en una fuente de alimentación que coincida con la tensión

nominal indicada en el adaptador de CA.

Introduzca completamente la clavija del cable de alimentación.

- De lo contrario, podría producirse un incendio o una descarga eléctrica.

Limpie regularmente la clavija del cable de alimentación y la clavija del aparato para evitar la acumulación de polvo.

- De lo contrario, podría provocar un incendio debido a un fallo del aislamiento provocado por la humedad. Desconecte el adaptador y límpielo con un paño seco.

Suspenda inmediatamente el uso y retire el adaptador si hay una anomalía o avería.

- El uso en dichas condiciones puede provocar un incendio, una descarga eléctrica o heridas.

- La unidad principal, el recargador de limpieza automática, el adaptador o el cable están deformados o anormalmente calientes.

- La unidad principal, el recargador de limpieza automática, el adaptador o el cable huelen a quemado. - Se escucha un ruido extraño durante el uso o la carga de la unidad principal, el recargador de limpieza automática, el adaptador o el cable.

- Solicite inmediatamente una revisión o reparación en un centro de servicio autorizado.

ADVERTENCIA

Si el detergente entra en contacto con la piel, lávela a fondo de forma inmediata con jabón.

Si siente dolor en la piel o en cualquier parte del cuerpo, deje de utilizar el producto inmediatamente y póngase en contacto con un médico.

- El incumplimiento de estas instrucciones puede tener como consecuencia lesiones físicas o heridas cutáneas.

Si se ingiere el detergente o el aceite de forma accidental, no induzca el vómito; beba abundante agua y póngase en contacto con un médico.

Si el detergente o el aceite entra en contacto con los ojos, aclárelos inmediatamente y a fondo con agua corriente y póngase en contacto con un médico.

- El incumplimiento de estas instrucciones puede tener como consecuencia problemas físicos.

Esta afeitadora incorpora una batería recargable. No la arroje al fuego ni la exponga a altas temperaturas.

Asimismo, no la cargue, utilice ni coloque en un entorno con temperaturas elevadas.

- De lo contrario, podría provocar un sobrecalentamiento, un incendio o una explosión.

No conecte ni desconecte el adaptador a una toma de corriente si tiene las manos mojadas.

- De lo contrario, podría sufrir descargas eléctricas o lesiones.

No sumerja el adaptador de CA ni el recargador de limpieza automática en agua ni los lave con agua.

- De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.

No utilice el adaptador de CA ni el recargador de limpieza automática en la bañera o en la ducha.

- De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.

Nunca lo desmonte, excepto cuando se deshaga del producto.

- De lo contrario, podría provocar un incendio, una descarga eléctrica o sufrir lesiones.

No utilice otro adaptador distinto del adaptador de CA ni el recargador de limpieza automática suministrados.

Asimismo, no cargue otro producto con el adaptador de CA ni el recargador de limpieza automática suministrados.

- De lo contrario, podría sufrir quemaduras o provocar un incendio debido a un cortocircuito.

No lo modifique ni lo repare.

- De lo contrario, podría provocar un incendio, una descarga eléctrica o sufrir lesiones.

Póngase en contacto con un centro de servicio autorizado para su reparación (cambio de batería, etc.).

Las personas que utilizan un dispositivo electrónico médico implantado en su cuerpo como por ejemplo un marcapasos, no deben permitir que la unidad toque la piel donde se encuentra implantado el dispositivo.

- De lo contrario, podría producirse accidentes o enfermedades.

Guárdelo fuera del alcance de los niños o bebés. No les permita utilizarlo.

- Poner las cuchillas internas y/o la escobilla de limpieza en la boca o ingerir el aceite o el detergente puede provocar accidentes y lesiones.

ADVERTENCIA

No utilice el aparato si el adaptador de CA está

estropeado o si la clavija del cable de alimentación queda floja al conectarla en una toma de corriente.

- De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.

No dañe ni modifique, doble enérgicamente, tire o retuerza el cable.

Además, no coloque objetos pesados sobre el mismo ni lo pellizque.

- De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.

No lo utilice de manera que supere la capacidad nominal de la toma de corriente o del cableado.

- Superar el valor nominal al conectar demasiados enchufes a una toma de corriente puede causar un incendio debido al sobrecalentamiento.

PRECAUCIÓN

Desconecte el adaptador de la toma de corriente cuando no esté cargando el aparato.

- De lo contrario, podría provocar descarga eléctrica o un incendio debido a una fuga eléctrica resultante de un deterioro del aislamiento.

Verifique que la lámina exterior no presente grietas ni esté deformada antes de usar.

- De lo contrario, podría sufrir heridas en la piel.

Asegúrese de colocar la afeitadora en su tapa protectora cuando deba transportarla o almacenarla.

- De lo contrario, podría provocar sufrir lesiones cutáneas o reducir la vida de la lámina exterior.

Desconecte el adaptador o la clavija del aparato sujetándolos, evitando tirar del cable.

- De lo contrario, podrida sufrir una descarga eléctrica o lesiones.

Tenga cuidado de no producirse ningún corte en las manos con la boquilla cuando abra el detergente.

- De lo contrario, podría sufrir heridas.

No permita que alfileres o suciedad se introduzcan en la clavija del cable de alimentación o en la clavija del aparato.

- De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.

No ejerza una presión excesiva al aplicar la lámina exterior sobre el labio o cualquier otra parte de la cara. No aplique la lámina exterior directamente sobre imperfecciones de la piel o heridas.

- De lo contrario, puede provocar lesiones cutáneas.

No presione con fuerza la lámina exterior. Evite, además, tocar la lámina exterior con los dedos o las uñas cuando utilice el aparato.

- De lo contrario, podría provocar sufrir lesiones cutáneas o reducir la vida de la lámina exterior.

No toque la sección de la cuchilla (sección metálica) de la hoja interna.

- De lo contrario, podría sufrir lesiones en las manos.

PRECAUCIÓN

No utilice este producto para el pelo de la cabeza o cualquier otra parte del cuerpo.

- De lo contrario, podría provocar sufrir lesiones cutáneas o reducir la vida de la lámina exterior.

No comparta su afeitadora con sus familiares ni con otras personas.

- De lo contrario podría sufrir infecciones o inflamación.

No retire la afeitadora del recargador de limpieza automática durante el uso el modo “Limpiar/Secar/Cargar” o el modo “Secar/Cargar”.

- De lo contrario, podría sufrir quemaduras producidas por la elevada temperatura alrededor de las cuchillas.

No permita que el aparato sufra caídas e impactos.

- De lo contrario, puede provocar lesiones.

No enrolle el cable alrededor del adaptador cuando lo guarde.

- De lo contrario, puede causar que el alambre del cable se rompa con la carga y provocar un incendio debido a un cortocircuito.

No utilice el detergente para ningún otro fin que no sea lavar las cuchillas de la afeitadora.

- El uso con otros productos puede producir decoloración o agrietamiento.

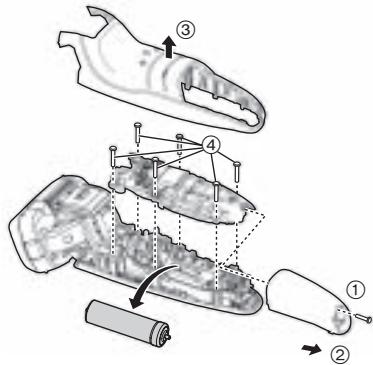

▶ Eliminación de la batería recargable

PELIGRO

La batería recargable debe utilizarse exclusivamente con esta afeitadora. No utilice la batería con otros productos. No cargue la batería una vez retirada del producto.

• No la arroje al fuego ni le aplique calor.
• No la golpee, desmonte, modifique o perfore con un clavo.
• No permita que los terminales positivo y negativo de la batería entren en contacto entre ellos a través de objetos metálicos.

- No transporte ni almacene la batería junto con joyas metálicas como por ejemplo collares u horquillas para el pelo.

- No cargue, utilice ni deje la batería allí donde quede expuesta a temperaturas elevadas, como por ejemplo bajo la luz solar directa o cerca de otras fuentes de calor.

- No pele el tubo.

- De lo contrario, podría provocar un sobrecalentamiento, un incendio o una explosión.

ADVERTENCIA

Tras retirar la batería recargable, manténgala fuera del alcance de los bebés y los niños.

• La batería produciría lesiones corporales si se ingiriera accidentalmente.
  Si esto sucediera, consulte con un médico inmediatamente.

ADVERTENCIA

Si el líquido de la batería se filtra hacia fuera, siga los procedimientos que se indican a continuación. No toque la batería con las manos desnudas.

• El líquido de la batería puede producir ceguera si entra en contacto con los ojos.
  No se frote los ojos. Lávelos inmediatamente con agua limpia y consulte con un médico.
• El líquido de la batería puede producir inflamación o heridas si entra en contacto con la piel o la ropa.
  Lave inmediatamente con agua limpia y consulte con un médico.

Uso previsto

• Afeítese con espuma durante tres semanas y observe la diferencia. Su afeitadora Panasonic en Mojado/Seco requiere algo de tiempo para ajustarse debido a que su piel y barba necesitan alrededor de un mes para acostumbrarse a un nuevo método de afeitado.
• Mantenga insertadas ambas cuchillas internas. Si solamente está insertada una de las cuchillas internas, la afeitadora podría dañarse.
• Si limpia la afeitadora con agua, no utilice agua salada ni agua caliente. No moje la afeitadora durante un largo periodo de tiempo.
• Limpie la carcasa sólo con un paño suave ligeramente humedecido con agua corriente o agua corriente y jabón. No utilice disolvente, bencina, alcohol ni otros productos químicos.
• Después del uso, guarde la afeitadora en un lugar poco húmedo.

• No guarde la afeitadora o el detergente en un lugar en el que esté expuesta a la luz solar directa u otras fuentes de calor.

• El recargador de limpieza automática limpia las cuchillas internas y la lámina exterior del sistema. Cepille o limpie con agua para eliminar los recortes de barba en otras áreas.

• Dependiendo del entorno, la afeitadora podría no secarse de forma homogénea aunque se seleccione un modo que incluya la función "Secar". En este caso, seque las gotas de agua que puedan quedar con un paño seco.

Identificación de las partes

A Cuerpo principal

① Tapa protectora
② Lámina exterior
③ Marco de la lámina
④ Botones de liberación del marco de la lámina
⑤ Descanso para dedos
⑥ Interruptor de encendido
⑦ Anillo de bloqueo
⑧ Pantalla de lámpara

a. Lámpara de tiempo usado
b. Lámpara de capacidad de la batería
c. Piloto indicador del sensor de afeitado ( _y )
d. Lámpara de limpieza
e. Lámpara de revisión de lámina/cuchillas
f. Lámpara de estado de carga (→)

⑨ Conexión del aparato

⑩ Sección de la lámina exterior

⑪ Botones de liberación de la lámina exterior

⑫ Cuchillas internas

⑬ Cortapatillas

⑭ Mango del cortapatillas

⑮ Terminal posterior del cuerpo principal

B Recargador de limpieza automática

⑯ Terminales de carga
⑰ Botón de extracción de la unidad del líquido de limpieza
⑱ Orificio de entrada
⑲ Toma del recargador de limpieza automática
⑳ Palanca de desbloqueo
②1 Filtro del líquido de limpieza
②2 Nivel máximo de agua
②3 Unidad del líquido de limpieza
⑳ Lámpara de estado
⑲ Lámpara de bajo
②6 Lámpara de limpieza
⑳ Lámpara de secado
⑳ Botón de selección

© Adaptador de CA (RE7-59) (La forma del adaptador de CA difiere dependiendo de la zona.)

⑲ Adaptador
③0 Clavija del cable de alimentación
③1 Cable
③2 Clavija del aparato

Accesorios

D Estuche de viaje
E Escobilla de limpieza
F Aceite
G Detergente especial (Detergente)
H Instrucciones de funcionamiento
① Tarjeta de garantía

Uso del anillo de bloqueo

Utilice el anillo de bloqueo [A⑦] para bloquear o desbloquear el interruptor de encendido [A⑥].

Gire el anillo de bloqueo hasta que se escuche un chasquido.

Gire el anillo de bloqueo a “○” para desbloquear el interruptor de encendido:

Se utiliza durante el afeitado, la limpieza y la lubricación de la afeitadora.

Gire el anillo de bloqueo a “ 🔒 ” para bloquear el interruptor de encendido:

Se utiliza durante el transporte de la afeitadora.

Carga

Carga utilizando el recargador de limpieza automática

Frote cuidadosamente las gotas de agua que puedan quedar en o alrededor del recargador de limpieza automática para que quede seco antes de cargarlo.

1 Inserte la clavija del aparato [C③2] en el recargador de limpieza automática [B].

2 Retire la tapa protectora [A①] y, a continuación, instale la afeitadora.

• Apague la afeitadora antes de instalarla.
• Limpie con un paño las gotas de agua del terminal posterior del cuerpo principal.
• Compruebe que la lámina exterior no está deformada ni dañada al instalar la afeitadora.

2 1 3

3 Enchufe el adaptador [C⑲] en una toma de corriente doméstica.

• El modo "Cargar" se inicia cuando se acopla la afeitadora.
• Compruebe que la lámpara de estado de carga (→) se ilumine.
• La carga está completa tras, aproximadamente, 1 hora. El tiempo de carga puede disminuir dependiendo de la capacidad de carga.

Durante la carga

La lámpara de estado de carga (→) se ilumina.

El numero la lámpara de capacidad de la batería aumentará a medida que avance la carga.

Cuando la carga se haya completado

100% ▶

La lámpara de capacidad de la batería y la lámpara de estado de carga se iluminarán y se apagarán transcurridos 5 segundos.

Carga anormal

La lámpara de estado de carga (→) parpadeará dos veces cada segundo.

- Una vez que finalice la carga, al poner el interruptor de encendido en la posición ON con la afeitadora enchufada, la lámpara de capacidad de la batería y la lámpara de estado de carga se iluminarán y, a continuación, se apagarán transcurridos 5 segundos. Esto indica que la afeitadora está totalmente cargada.

- La temperatura ambiente recomendada para la carga es de entre 10 y 35 °C. El rendimiento de las baterías podría verse afectado o las baterías podrían requerir más tiempo para cargarse correctamente en condiciones de temperatura extremadamente baja o alta.

Cargue la afeitadora dentro del rango de temperatura ambiente recomendada.

- Cuando cargue la afeitadora por primera vez o cuando no la haya utilizado durante más de 6 meses, la lámpara de estado de carga (→) podría no iluminarse. Si mantiene la afeitadora conectada, finalmente se iluminará.

4 Desconecte el adaptador una vez completada la carga.

• Puede cargarse incluso con la lámpara de estado del recargador de limpieza automática iluminado.
• Puede cargarse incluso con la unidad del líquido de limpieza extraída.

Carga sin el recargador de limpieza automática

La afeitadora puede cargarse también sin el recargador de limpieza automática.

1 Introduzca la clavija del aparato [©③2] en la afeitadora.

- Apague la afeitadora antes de introducirla.

2 Enchufe el adaptador [©29] en una toma de corriente doméstica.

- Limpie con un paño las gotas de agua de la conexión del aparato.

3 Desconecte el adaptador una vez completada la carga.

Nota

No puede poner en funcionamiento la afeitadora mientras se está cargando.

1 2

Utilización de la afeitadora

1 Gire el anillo de bloqueo [A⑦] para desbloquear el interruptor de encendido [A⑥]. (consulte la página 133.) 2 Pulse el interruptor de encendido para seleccionar el modo de afeitado deseado.

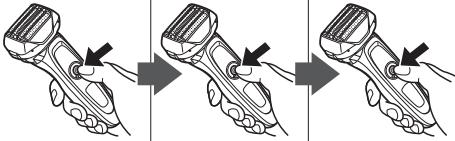

- Cada vez que pulse el interruptor de encendido, el modo de afeitado cambiará de “Modo sensor de afeitado” → “Modo normal” → “Encendido”.

Modo afeitado	Modo sensor de afeitado	Modo normal	Encendido
Descripción	Se detecta automáticamente el grosor de la barba y la potencia se ajusta durante el afeitado.	El nivel de potencia se mantiene constante durante el afeitado.	—
Funcionamiento
Piloto indicador del sensor de afeitado	El piloto indicador del sensor de afeitado parpadea.	—El piloto indicador del sensor de afeitado se apaga.	—El piloto indicador del sensor de afeitado se apaga.

• Es posible que el sensor de afeitado no responda dependiendo del grosor de la barba o del tipo de gel o espuma de afeitar, pero esto es normal.
• El sensor de afeitado puede no responder cuando la capacidad de la batería es baja. Si esto sucediera, recargue la afeitadora.

3 Sujete la afeitadora como se muestra y aféitese.

- Comience a afeitarse aplicando una suave presión sobre la cara. Estire la piel con la mano libre y mueva la afeitadora hacia delante y atrás en la dirección de la barba. Puede incrementar la presión a medida que la piel se acostumbre a la afeitadora. Aplicar una presión excesiva no proporciona un afeitado más apurado.

90°

▶ Cambiar el cabezal de la afeitadora

Puede cambiar la acción del botón.

FREE

Puede mover el cabezal de la afeitadora.

FREE LOCK

LOCK

Puede bloquear el cabezal de la afeitadora.

FREE LOCK

▶ Utilización del cortapatillas

Deslice el mango del cortapatillas hacia arriba, hasta la posición “mm”, de forma que el cortapatillas sobresalga.

Mantenga pulsado el botón de desbloqueo (a) y deslice el mango del cortapatillas hacia abajo para hacer bajar el cortapatillas.

FREE LOCK a

Recortar las patillas

Deslice el mango del cortapatillas hacia arriba. Encienda la afeitadora y colóquela en ángulo recto con su piel y muévala hacia abajo para recortar las patillas.

El cortapatillas puede utilizarse para realizar un afeitado previo en barbas abundantes.

- Si pulsa el interruptor de encendido durante más de 2 segundos, se activa el modo de limpieza por vibración sonora. (consulte la página 139.) No se puede afeitar en este modo.

• No coloque los dedos en el interruptor de encendido mientras esté utilizando la afeitadora. Esto puede ocasionar que la afeitadora cambie de modo o se apague. Coloque sus dedos en el descanso para dedos mientras esté utilizando la afeitadora.
• La temperatura ambiente adecuada para el uso es de 5 – 35 °C. Si utiliza el aparato a una temperatura fuera del rango recomendado, este puede dejar de funcionar.

Lectura de las luces durante el uso

Durante el uso

Se mostrarán el tiempo usado y la capacidad restante de la batería y desaparecerán transcurridos 5 segundos.

- El tiempo mostrado regresa a [0'00"] después de 10 minutos.

Después del uso

Las lámparas se iluminarán y se apagarán transcurridos 8 segundos.

Cuando la capacidad de la batería es baja

“10%” aparece y “—” parpadea.

• Puede afeitarse 1 o 2 veces después de que aparezca “10%”. (Esto puede variar dependiendo de la utilización.)
• Una carga completa proporcionará suficiente alimentación durante 14 afeitadas de 3 minutos cada una. (Esto puede variar dependiendo de la utilización.)

Limpieza

Limpieza utilizando el recargador de limpieza automática

▶ Preparación del recargador de limpieza automática

Retire el enchufe de la afeitadora y el dispositivo del recargador de limpieza automática.

1 Coloque el recargador de limpieza automática [B] sobre una superficie dura y plana.

- Cuando se levante el recargador de limpieza automática o se coloque sobre una superficie blanda, como por ejemplo una alfombra, la palanca de desbloqueo no encajará correctamente en el recargador. En este caso, no podrá extraerse la unidad del líquido de limpieza.

2 Pulse el botón de extracción de la unidad del líquido de limpieza [B⑰] y extraiga la unidad del líquido de limpieza [B②3].

3 Elimine el líquido de limpieza usado y los recortes de barba y, a continuación, enjuague la unidad del líquido de limpieza.

- Tras enjuagar, asegúrese de acoplar el filtro del líquido de limpieza.

4 Vierta agua corriente y detergente en la unidad del líquido de limpieza.

- Evite que el agua sobrepase el nivel marcado. Esto causaría que el líquido de limpieza salpicara.

1

2

5 Acople la unidad del líquido de limpieza.

- Limpie inmediatamente cualquier resto de líquido de limpieza que haya podido derramarse. Tenga cuidado de no verter líquido de limpieza sobre productos de cuero o suelos de madera, ya que podría provocar decoloración.

6 Presione el recargador de limpieza automática y ajústelo firmemente hasta que se oiga un chasquido.

• El agua y el detergente se mezclarán una vez se inicie la limpieza para producir líquido de limpieza.
• Cuando el nivel del líquido de limpieza haya descendido, la lámpara de bajo se iluminará para advertir de la necesidad de sustituir el líquido de limpieza.
• Cuando la lámpara de bajo se encienda, podrá limpiar la afeitadora con el recargador de limpieza automática durante 7 días aproximadamente.
• Sustituya el líquido de limpieza cuando la lámpara de estado se ilumine.
• Una vez sustituido, el líquido de limpieza durará 30 días aproximadamente si se utiliza una vez al día. (Esto variará dependiendo del espesor de la barba y la temperatura ambiente.)
• Utilice el detergente en un plazo de 6 meses aproximadamente tras la abertura del envase. Una vez transcurridos 6 meses, deseche el líquido de limpieza y, a continuación, vierta agua limpia y detergente en la unidad de líquido de limpieza.
• Sustituya el agua y el detergente a la vez. De lo contrario, la función de limpieza puede deteriorarse.
• Utilice solamente el detergente especial para el recargador de limpieza automática para afeitadoras Panasonic.

Retire el jabón o el agua de la afeitadora si se ha lavado con jabón de manos o cualquier otro detergente.

1 Inserte la clavija del aparato [C③2] en el recargador de limpieza automática [B].

2 Retire la tapa protectora [A①] y, a continuación, instale la afeitadora.

3 Enchufe el adaptador [C29] en una toma de corriente doméstica.

• Apague la afeitadora antes de instalarla.
• Limpie con un paño las gotas de agua del terminal posterior del cuerpo principal.
• Compruebe que la lámina exterior no está deformada ni dañada al instalar la afeitadora.

4 Pulse el botón de selección [B28] para seleccionar el modo.

• El modo “Cargar” se inicia cuando se acopla la afeitadora.
• Cada vez que pulse el botón de selección, el modo cambiará de "Limpiar/Secar/Cargar" → "Secar/Cargar" → "Cargar".
• Los modos se iniciarán aproximadamente 6 segundos después de haber sido seleccionados.
• El modo será abortado si se corta la energía. En este caso, reinicie el modo de nuevo desde el principio.
• No pulse el botón de extracción de la unidad del líquido de limpieza; el líquido de limpieza podría verterse y provocar un funcionamiento incorrecto.

2 1 3

Modo	Tiempo requerido (guía)
1 CargarCLEAN DRY	CargarDe 0 a 60 minutosCLEAN DRY
2 Limpiar/Secar/CargarCLEAN DRY	Limpiar10 minutosCLEAN DRY ▶ Secar80 minutos(170 minutos*)CLEAN DRY ▶ CARGARDe 0 a 60 minutosCLEAN DRY
	No es posible cambiar el modo una vez que se haya iniciado el modo “Limpiar/Secar/Cargar”.
3 Secar/CargarCLEAN DRY	Secar180 minutosCLEAN DRY ▶ CargarDe 0 a 60 minutosCLEAN DRY ▶ Es posible cambiar al modo “Limpiar/Secar/Cargar” incluso si se ha iniciado el modo “Secar/Cargar”.

* Cuando la temperatura ambiente del recargador de limpieza automática sea baja (aprox. 15 °C o inferior), aumentará el tiempo que tarda en secarse la afeitadora.
- Use el recargador de limpieza automática a temperaturas entre 15 °C y 35 °C.
- La función Limpiar o Secar se puede detener con temperaturas bajas extremas (aprox. 0 °C o inferior). En ese caso, la lámpara de estado se iluminará durante 5 segundos aproximadamente y el modo cambiará a “Cargar”, sin permitir la selección del modo “Limpiar/Secar/Cargar” o el modo “Secar/Cargar”.

Limpieza de la afeitadora sin el recargador de limpieza automática

Recomendamos limpiar su afeitadora con el recargador de limpieza automática o en el modo de limpieza por vibración sonora cuando el símbolo del grifo aparezca en la pantalla de lámpara.

1. Desconecte el cable de la afeitadora.
2. Aplique jabón de manos y un poco de agua en la lámina exterior.

3. Gire el anillo de bloqueo [A⑦] para desbloquear el interruptor de encendido [A⑥].

4. Pulse el interruptor de encendido durante más de 2 segundos para activar el modo de limpieza por vibración sonora.

5. Las lámparas indicadores de capacidad de la batería parpadean en orden.

6. Después de aproximadamente 20 segundos, se apagará automáticamente, o puede apagarlo pulsando el interruptor de encendido.

7. Retire la sección de la lámina exterior [A⑩], pulse el interruptor de encendido durante más de 2 segundos para activar el modo de limpieza por vibración sonora y limpie con agua corriente.

8. Limpie las gotas de agua con un paño seco.

9. Seque completamente la sección de la lámina exterior y la afeitadora.

10. Monte la sección de la lámina exterior en la afeitadora.

11. Lubrique la afeitadora.

▶ Secado de la afeitadora con el recargador de limpieza automática

1. Monte la sección de la lámina exterior [A⑩] en la afeitadora.
2. Seque la afeitadora con el recargador de limpieza automática, utilizando el modo "Secar/Cargar".
3. Lubrique la afeitadora.

Lubricación

Para mantener la comodidad en el afeitado por mucho tiempo, se recomienda que se utilice el aceite que se suministra con la afeitadora.

1. Apague la afeitadora.
2. Aplique una gota de aceite en cada una de las láminas exteriores.
3. Levante el cortapatillas y aplique una gota de aceite.

4. Encienda la afeitadora y déjela funcionando por aproximadamente 5 segundos.

5. Apague la afeitadora y limpie el exceso de aceite de las láminas exteriores con un paño suave.

Limpieza con la escobilla

Limpie la lámina exterior (a), el cuerpo de la afeitadora (b) y el cortapatillas (c) utilizando la escobilla larga.

Limpie las cuchillas internas [A 12] usando la escobilla corta, moviéndola en la dirección indicada en (A).

• No mueva la escobilla corta en dirección (B) ya que dañaría las cuchillas internas y afectaría su filo.
• No utilice la escobilla corta para limpiar las láminas exteriores.

Sustitución de la lámina exterior y las cuchillas internas

aparece en la pantalla de lámpara una vez al año. (Esto puede variar dependiendo del uso.) Le recomendamos que verifique la lámina exterior y las cuchillas internas cuando aparezca. Pulse el interruptor de encendido durante más de 30 segundos para apagar 🤒.

lámina exterior	una vez al año
cuchillas internas	una vez cada dos años

▶ Cómo retirar la sección de la lámina exterior

Pulse los botones de liberación del marco de la lámina [A④] y levante la sección de la lámina exterior [A⑩] hacia arriba.

▶ Cómo colocar la sección de la lámina exterior

Después de girar la marca del marco de la lámina ( ) hacia la parte delantera, conecte con firmeza la sección de la lámina exterior [A⑩] a la afeitadora, hasta que se oiga un clic.

▶ Sustitución de la lámina exterior

1. Pulse los botones de liberación de la lámina exterior [A⑪] y tire de la lámina exterior hacia abajo.
2. Alinee la marca del marco de la lámina (✗) y la marca de la lámina exterior del sistema (△) y conéctelos con firmeza.

- La lámina exterior del sistema no puede ajustarse en forma inversa.

- Siempre inserte la lámina exterior del sistema al marco de la lámina cuando la monte en la afeitadora.

▶ Sustitución de las cuchillas internas

1. Retire las cuchillas internas [A⑫] de una en una.
2. No toque los bordes (partes de metal) de las cuchillas internas para evitar daños en las manos.
3. Introduzca las cuchillas internas de una en una hasta que hagan clic.

1 2

Limpieza del recargador de limpieza automática

Los recortes de la barba pueden quedarse adheridos a la bandeja de limpieza del recargador de limpieza automática. Siga los pasos descritos a continuación para eliminarlos. Es recomendable hacer esto cada vez que cambie el cartucho de detergente.

1. Asegúrese de extraer la unidad del líquido de limpieza [B②3] y la clavija del aparato [C③2] del recargador de limpieza automática [B].

2. Tenga cuidado de no derramar el líquido de limpieza.

3. Es posible que algunos componentes del líquido de limpieza y del aceite para la piel se separen y se adhieran a la unidad y el filtro del líquido de limpieza. Esto no representa un problema.

4. Vierta agua tal y como se muestra, mientras inclina la unidad del líquido de limpieza y la agita suavemente.

5. Puede limpiar con el filtro del líquido de limpieza extraído.

6. Tras enjuagar, asegúrese de acoplar el filtro del líquido de limpieza.

1. Frote suavemente cualquier recorte de barba adherido al interior de la bandeja de limpieza con un paño o pañuelo de papel humedecido con agua.

- Limpie las esquinas y las partes desniveladas de la bandeja de limpieza con un trozo de algodón humedecido con agua.

▶ Cuando el agua no se vacía de la bandeja de limpieza

Los recortes de barba pueden atascar la salida de agua de la parte inferior de la bandeja de limpieza.

En este caso, no podrá limpiar ni secar la afeitadora.

Empuje los recortes de barba por el agujero de salida con un palillo de dientes, etc.

Solución de problemas

▶ Recargador de limpieza automática

Problema	Acción
La cuchilla no se ha lavado correctamente.	Si la afeitadora no se limpiadurante más de 2 semanas,primero deberá limpiarla con laescobilla de limpieza para eliminarlos recortes de barba.(consulte la página 139.)
	No añada detergente y aguaexcepto cuando cambie el líquidode limpieza.De lo contrario, la función delimpieza podría deteriorarse.(consulte la página 137.)
	Tras la limpieza, pueden quedargotitas de aceite en el exterior delmarco de la lámina. Este es elcomponente lubricante del líquidode limpieza y esto no indica unaproblema. Puede eliminarlas conun paño suave.
La lámpara de estado seilumina.	Consulte la página 146.

Problema	Acción
El modo no se inicia.	Compruebe que el adaptador de CA esté conectado al recargador de limpieza automática y que éste esté enchufado a una toma de corriente.(consulte la página 133.)
	Confirme que la afeitadora esté correctamente acoplada en el recargador de limpieza automática.(consulte la página 133.)
	La función Limpiar o Secar puede no funcionar con temperaturas bajas extremas (aprox. 0 °C o inferior).
	Compruebe si la lámpara de estado se ilumina.(consulte la página 146.)
El líquido de limpieza se ha acumulado en la bandeja de limpieza.	Elimine cualquier resto de suciedad, etc. que se haya acumulado en la salida de la agua de la parte inferior de la bandeja de limpieza.(consulte la página 141.)
	Si utiliza recargador de limpieza automática cuando la afeitadora esté mojada o cuando la afeitadora tenga jabón o gel de afeitar, es posible que se acumule líquido de limpieza en la bandeja de limpieza.
La unidad del líquido de limpieza no puede extraerse.	Coloque el recargador de limpieza automática sobre una superficie dura y plana.Cuando se levante el recargador de limpieza automática o se coloque sobre una superficie blanda, como por ejemplo una alfombra, la palanca de desbloqueo no encajará correctamente en el recargador.En este caso, no podrá extraerse la unidad del líquido de limpieza.
Emite un sonido fuerte.	Durante la limpieza:El recargador de limpieza automática emite un sonido agudo debido a la limpieza de las cuchillas.Tras la limpieza:El recargador de limpieza automática emite un sonido agudo debido a la eliminación de gotas de agua que permite un secado rápido.El sonido emitido tras la limpieza es distinto del sonido que se emite durante la misma. El nivel de agua ha descendido y se están eliminando las gotas de agua de las cuchillas tras la limpieza. Esto no representa un problema.

Problema	Acción
No es posible cargar la afeitadora.	Limpie suavemente el terminal posterior del cuerpo principal y los terminales de carga del recargador de limpieza automática con un paño o un pañuelo de papel humedecidos con agua.
Las cuchillas no están secas o están pegajosas.	Es posible que las cuchillas no se sequen rápidamente debido a las condiciones de temperatura.Efectúe de nuevo el modo “Secar/Cargar” o limpie con un paño suave antes de realizar el afeitado.
Las cuchillas se agrietan o deforman durante la limpieza.	No introduzca objetos extraños en el recargador.Sustituya la lámina exterior y/o las cuchillas internas.(consulte la página 140.)
El líquido de limpieza ha formado espuma.	Si mezcla agua jabonosa o jabón de manos con el detergente o utiliza otro detergente, el líquido de limpieza formará espuma. Utilice el recargador de limpieza automática tras lavar y secar minuciosamente la afeitadora.Sustituya el líquido de limpieza.
Se ha filtrado líquido de limpieza de la unidad del líquido de limpieza.	No pulse el botón de extracción de la unidad del líquido de limpieza durante el modo.
	Coloque el recargador de limpieza automática de forma horizontal.
	Si utiliza recargador de limpieza automática cuando la afeitadora esté mojada o cuando la afeitadora tenga jabón o gel de afeitar, es posible que se filtre líquido de limpieza.

▶ Afeitadora

Problema	Acción
Los pelos recortados vuelan en todas las direcciones.	Esto puede mejorarse limpiando la afeitadora después de cada afeitado.Limpie las cuchillas internas con la escobilla.Aplique aceite tras haber limpiado con agua y secado completamente.
La lámina exterior se calienta.	Aplique aceite.(consulte la página 139.)Sustituya la lámina exterior si está dañada o deformada.(consulte la página 140.)
No puede oprimirse el interruptor de encendido.	Desbloquee el interruptor de encendido.

Problema	Acción
El tiempo de funcionamiento es breve, incluso después de la carga.	Aplique aceite.
	Cuando el número de operaciones por carga empiece a disminuir, la batería estará aproximándose al final de su vida útil.
Emite un sonido fuerte.	Aplique aceite.
	Confirme que las cuchillas están correctamente colocadas.
	Es posible que la afeitadora emita un ruido fuerte debido al motor lineal. Esto no representa un problema.
	Limpie la lámina exterior con la escobilla.
El olor es cada vez más fuerte.	Esto puede mejorarse limpiando la afeitadora después de cada afeitado.
No obtiene un afeitado tan apurado como antes.	Esto puede mejorarse limpiando la afeitadora después de cada afeitado.
	Sustituya la lámina exterior y/o las cuchillas internas.
	Vida útil estimada de la lámina exterior y las cuchillas internas: Lámina exterior: Aproximadamente 1 año Cuchillas internas: Aproximadamente 2 años
	Aplique aceite.

El sensor de afeitado no responde.

Acción

El sensor de afeitado puede no responder cuando la capacidad de la batería es baja. Si esto sucediera, recargue la afeitadora.

Dependiendo del grosor de la barba, es posible que el sensor de afeitado no reacción y no cambie el sonido de funcionamiento. No se trata de un fallo.

Es posible que el sensor de afeitado no responda dependiendo del grosor de la barba o del tipo de gel o espuma de afeitar, pero esto es normal.

Aplique aceite. El sensor de afeitado puede no responder si las cuchillas no disponen de suficiente aceite.

Problema

El sensor de afeitado responde incluso cuando la afeitadora no está en contacto con la piel.

La afeitadora no puede cargarse con el recargador de limpieza automática.

La afeitadora ha dejado de funcionar.

Acción

Elimine los recortes de la barba de la afeitadora.

Cuando la afeitadora esté extremadamente sucia, retire el marco de la lámina y lávelo con agua. (consulte la página 139.)

Sustituya la lámina exterior y/o las cuchillas internas.

Vida útil estimada de la lámina exterior y las cuchillas internas:

Lámina exterior: Aproximadamente 1 año Cuchillas internas: Aproximadamente 2 años

Limpie suavemente el terminal posterior del cuerpo principal y los terminales de carga del recargador de limpieza automática con un paño o un pañuelo de papel humedecidos con agua.

La temperatura ambiente recomendada para el funcionamiento es de entre 5 y

35 °C. Es posible que la afeitadora deje de funcionar cuando la temperatura ambiente no sea la recomendada.

La batería ha alcanzado el final de su vida útil.

Problema

El sonido de funcionamiento varía durante el afeitado.

La alimentación se apaga.

Acción

Mientras el piloto indicador del sensor de afeitado está encendido, el sensor de afeitado funciona. El sonido varía en función del grosor de la barba.

Pulse dos veces el interruptor de ▶ encendido en el modo de sensor de afeitado.

▶ Cuando la lámpara de estado se ilumina

Problema

Es el momento de sustituir el líquido de limpieza.

La unidad del líquido de limpieza no está correctamente acoplada.

El recargador de limpieza automática está inclinado.

Utilice el recargador de limpieza automática fuera del rango recomendado de temperatura de uso.

Acción

▶ Vierta agua limpia y detergente en la unidad del líquido de limpieza.

Acople correctamente la unidad del líquido de limpieza.

Coloque el recargador de limpieza automática sobre una superficie horizontal.

Utilícelo dentro del rango recomendado de temperatura: 15 – 35 °C.

Tras realizar la operación anterior, pulse el botón de selección y seleccione un modo.

- Cuando parpadeen todas las lámparas del recargador de limpieza automática

Problema

Fallo del aparato

Acción

Póngase en contacto con un centro de servicio autorizado.

Servicio

Contacto

Visite el sitio Web de Panasonic, http://panasonic.net, o póngase en contacto con un centro de servicios autorizado (la dirección de contacto está en el folleto de garantía paneuropea) si necesita información o si la afeitadora o el cable de alimentación resultan dañados.

Piezas de repuesto

Las piezas de repuesto están disponibles en su distribuidor o en el Centro de Servicio.

Partes de repuesto para el modelo ES-LV95	Lámina exterior y cuchillas internas del sistema	WES9032
	Lámina exterior	WES9173
	Cuchillas internas	WES9170
Detergente especial para el sistema de limpieza y carga de la afeitadora		WES4L03

Vida de la batería

La vida útil de la batería es de 3 años si se la carga aproximadamente una vez cada dos semana. La batería de esta afeitadora no está diseñada para que los consumidores la sustituyan. Reemplace la batería en un centro de servicio técnico autorizado.

Para protección ambiental y reciclaje de materiales

Esta afeitadora contiene una batería de iones de litio. Por favor asegúrese de que la batería sea desechada en algún lugar oficialmente designado, si es que existe alguno en su país.

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y

a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para usuarios empresariales en la Unión Europea

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

[Informacion sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Eliminación de la batería recargable interna

Retire la batería recargable interna antes de deshacerse de la afeitadora.

Por favor asegúrese de que la batería sea desechada en un lugar oficialmente designado, si existe alguno.

Esta figura solo debe utilizarse al desechar la afeitadora, no para repararla. Si usted desmonta la afeitadora, dejará de ser resistente al agua, lo que puede ocasionar un funcionamiento incorrecto.

• Retire la afeitadora del adaptador de CA.
• Pulse el interruptor de encendido para encender el aparato y déjelo encendido hasta que la batería este completamente descargada.
• Lleve a cabo los pasos ① a ④ y levante la batería, después retírela.
• Tenga cuidado de no cortocircuitar los contactos de la batería.

Fuente de alimentación	Anote el número de placa que se encuentra en el adaptador de CA.(Conversión de voltaje automática)
Voltaje del motor	3,6 V===
Tiempo de carga	Aproximadamente 1 hora
Ruido Acústico Aéreo	en el modo de afeitado: 63 (dB (A) ref 1 pW)en el modo de recortado: 64 (dB (A) ref 1 pW)

Este producto está destinado solamente para su uso doméstico.

Panasonic

Brugsanvisning

Carregue a máquina de barbear no intervalo de temperatura ambiente recomendado.

2 Prima o interruptor de funcionamento para seleccionar o modo de barbear pretendido.

- Sempre que premir o interruptor de funcionamento, o modo de barbear muda entre “Modo do sensor de barbear” → “Modo normal” → “DESLIGAR”.

5 Encaixe a unidade de líquido de limpeza.

1. Retire a unidade de líquido de limpeza

Encaixe correctamente a unidade de líquido de limpeza.
