STRIDER PLUS ST85F-P 80PLUS SILVER - Fuente de alimentación de la computadora SILVERSTONE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Fuente de alimentación para PC, formato ATX
Marca	SILVERSTONE
Modelo	STRIDER PLUS ST85F-P 80PLUS SILVER
Potencia nominal	850 W
Certificación	80 PLUS Silver (eficiencia ≥ 85% en carga típica)
Factor de corrección de potencia (PFC)	Activo (ajuste automático del voltaje de entrada)
Protecciones integradas	OVP (sobretensión), UVP (baja tensión), OCP (sobrecorriente), OPP (sobrepotencia), SCP (cortocircuito)
Ventilador	120 mm con rodamiento silencioso (estimación)
Dimensiones (Ancho x Fondo x Alto)	150 x 140 x 86 mm (estimación para ATX estándar)
Peso neto	Aproximadamente 2,5 kg (estimación)
Conector principal de placa base	24 pines (compatible con 20 pines)
Conector CPU	1 x EPS 8 pines (compatible con 4 pines)
Conectores PCIe	2 x 6+2 pines (PCI-E 8 pines) (estimación típica)
Conectores SATA	6 (estimación típica)
Conectores periféricos	4 x Molex 4 pines (estimación)
Conector disquetera	1 x 4 pines (estimación)
Voltaje de entrada	100-240 V CA, 50-60 Hz
Mantenimiento y limpieza	Desconectar el cable de alimentación antes de limpiar; usar un paño seco; no abrir la carcasa
Seguridad	No exponer a la humedad; no obstruir las aberturas de ventilación
Garantía	Garantía estándar del fabricante (sujeta a condiciones: sin apertura, sin daños accidentales)
Reparabilidad	No reparable por el usuario; cualquier apertura anula la garantía

Preguntas frecuentes - STRIDER PLUS ST85F-P 80PLUS SILVER SILVERSTONE

¿Cuál es la potencia real del STRIDER PLUS ST85F-P?

El modelo ST85F-P entrega una potencia continua de 850 vatios en el riel +12V, con certificación 80 PLUS Silver que garantiza una alta eficiencia.

¿Cómo instalar la fuente de alimentación en un sistema nuevo?

Asegúrese de que la fuente esté desconectada de la red. Conecte primero el cable ATX de 24 pines a la placa base, luego el cable CPU de 8 pines (o 4 pines), los cables PCIe para la tarjeta gráfica y finalmente los cables SATA o Molex para los periféricos. Fije la fuente en la carcasa y vuelva a conectar el cable de alimentación.

¿Puedo usar esta fuente con una placa base de 20 pines?

Sí, el conector de 24 pines es compatible con placas base de 20 pines: basta con encajar el conector alineando el seguro; los 4 pines adicionales simplemente sobresalen por el lado.

¿La fuente es modular?

El modelo STRIDER PLUS ST85F-P es semimodular: los cables principales (ATX, CPU) son fijos, mientras que los cables PCIe, SATA y periféricos se pueden conectar según sea necesario.

¿Qué hacer si la fuente no enciende?

Verifique que el interruptor trasero esté en «I» (encendido). Asegúrese de que el cable de alimentación esté bien conectado y que el voltaje de red sea el correcto (100-240V). Compruebe también que todos los cables estén correctamente insertados en la placa base y los componentes. Intente poner el interruptor en «O» durante 5 minutos para restablecer las protecciones.

¿Puedo abrir la fuente para limpiarla o repararla?

No, la apertura de la carcasa de la fuente está estrictamente prohibida. Contiene tensiones peligrosas y cualquier apertura anula la garantía. Para la limpieza, use un paño seco en las superficies exteriores después de desconectarla.

¿Es compatible esta fuente con las últimas tarjetas gráficas?

Sí, dispone de conectores PCIe de 6+2 pines (hasta 2 o más según la versión) que pueden alimentar la mayoría de las tarjetas gráficas modernas, incluidos los modelos de gama alta. Verifique los requisitos de su tarjeta.

¿Cómo saber si la fuente está averiada?

Si el sistema no enciende, puede probar la fuente con un comprobador o puenteando los pines PS_ON y GND del conector ATX (con precaución). Si el ventilador no gira, es probable que la fuente esté defectuosa.

¿Cuáles son las ventajas de la certificación 80 PLUS Silver?

Una fuente 80 PLUS Silver ofrece una eficiencia de al menos 85% al 50% de carga, lo que reduce el consumo eléctrico, el calor generado y el ruido en comparación con un modelo no certificado.

¿Qué cubre la garantía de esta fuente?

La garantía cubre defectos de fabricación y daños a los componentes internos, siempre que la fuente no haya sido abierta, modificada o dañada por mal uso (sobrecarga, caída, etc.). Consulte el manual para las condiciones exactas.

MANUAL DE USUARIO STRIDER PLUS ST85F-P 80PLUS SILVER SILVERSTONE

P y multilanguage manual

Index

ENGLISH 1-6

DEUTSCH 7-12

FRANCAIS 13-18

ITALIANO 19-24

ESPANOL 25-30

pycckn 31-36

日本語 37-42

43-48

简体中文 49-54

繁体中文 55-60

Instalación de la fuente de alimentación (para instalación del nuevo sistema)

Por favor asegure que la fuente de alimentacion no está conectada con el cable de corriente AC.

Conecte el cable de alimentacion ATX 20-pin/EPS 24-pin con el conectaror correspondiente de la placama madre.

Por favor cambie al voltaje correcto para su lugar. (solamente para las fuentes de alimentacion de no-PFC) Nota: Las fuentes de alimentacion con la referencia de PFC peuvent ajustar el voltaje de energia de entrada automatically sin la intervencion del usuario.

Conecte el cable de alimentacion ATX +12V 4-pin / EPS +12V 8-pin con el connectador correspondiente de la placama madre.

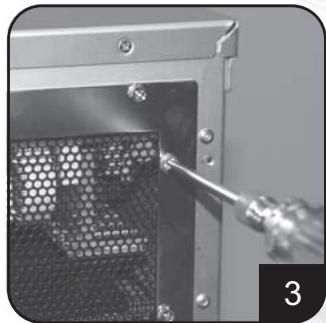

Ponga la fuente de alimentacion en el lugar del chasis designado para la fuente de alimentacion y asegúrela. (Por favor refiérase al manual del chasis)

Conecte el cable de alimentacion PCI-E 6-pin/8-pin con el connectador correspondiente de la Tarjeta de Video PCI-Express. (en caso de necessities)

Manual de Productos PSU

Instalación de la fuente de alimentación (para instalación del nuevo sistemas)

Conecte los cables de alimentacion a los discosuros o dispositivos SATA.

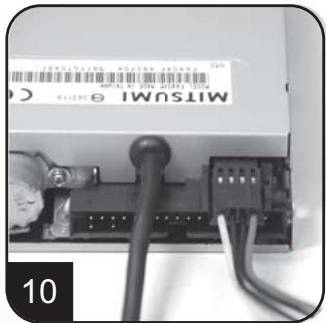

Conecte el cable de alimentacion\ pequeño 4-pin con launidad de disco\ flexible u other dispositivos compatibles

Conecte los cables de alimentacion periféricos 4-pin con los discos duros IDE, unidas opticas u other dispositivos.

Reinstale la cubierta del chasis, y asegúrela. (Por favor refiérase a la instalación del chasis)

Conecte los cables de alimentacion periféricos 4-pin con los ventiladores que utilizean los connectadores periféricos. (Variedad de DC +12V)

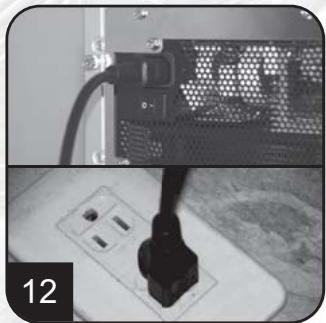

Conecte el cable de corrente AC con la fuente de alimentacion. (Precauncion: por favor no utilise el enchufe de extension, si esnecessary用药 el enchufe de extension, evite uso junto con除外omesticos de mayor potencia tales como TV, Amplificador de audio, etc...)

Instalación de la fuente de alimentación (para instalación del nuevo sistemas)

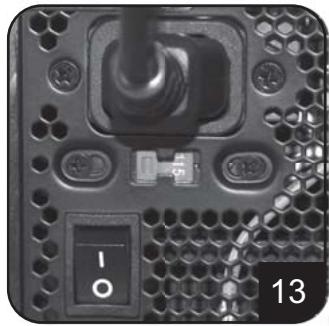

Prenda la fuente de alimentacion girando al modo "I" (I-O).
Precauncion: La fuente de alimentacion ahora está en espera.
El sistema interruptor es controlado por la placama madre.
(Por favor refleerasalmanualdelaplacamaadre)

Instalación de la fuente de alimentación (para el reemplazo)

Después apagar el sistema, gire la fuente de alimentación a la posición de “O” para,inhabitarlaespera del sistemas y asegurar que elsystema no está extrayendo más ninguna energia.

Quite todos los cables de la fuente de alimentacion conectados con la tarjeta de la placama madre, tarjeta de video, disco duro y other dispositivo.

Quite el cable de corriente AC de la fuente de alimentacion.

Quite la fuente de alimentacion del chasis. (Por favor refiere al manual de la instalacion de su chasis.)

1. Por favor ahora refiérase al paso 1 de "Instalación de la fuente de alimentación (para la instalación del nuevo sistemas)"

Notas y precaución del uso de la fuente de alimentacion

1. La fuente de alimentación incluye alto voltaje peligioso; por favor no abra la fuente de alimentación en ninguna condición. Una vez que el compartmentimiento de la fuente de alimentación sea abierto, no sera cubierto por la garantía.
2. Por favor utilise la fuente de alimentacion en alrededores seguros y secos.
3. Por favor no obstruya, inserte, y no pongarialquier casa en los respiradores y qualquier otheras aberturas de la fuente de alimentacion.
4. El cable de AC incluido con la fuente de alimentación ha sido examinado rigurosamente por la fabrica para los defectos y la calidad, por lo tanto, use solamente el cable de AC proyeido con su fuente de alimentación. El cable de corriente AC fabricado por un de三等奖 persona pueda producir resultados incompatibles y posiblemente causar daño a su sistemas o fuente de alimentación.
5. Este produit solamente se diseña para el uso de interior.

Localizador de averías

Si su fuente de alimentación no está的功能正好，por favor refiérase a los pasos tíjugentes:

1. Por favor asegúrese que el interruptor del voltaje está en el modo correcto para el uso en su lugar (115V o 230V). (Solamente para las fuentes de alimentación sin la función de PFC)
2. Por favor asegure que el cable de la corriente AC es conectada con la fuente de alimentacion.
3. Por favor asegure que el "I/O" de la fuente de alimentacion sea girado a modo "I".
4. Por favor doble revise para ver si todos los cables de la placama madre, tarjeta video, discos duras, y dispositivos estan connectados correctamente.
5. Por favor apague la fuente de alimentacion girando el "I-O" al modo "O". Espere aproximamente 5 horas para que la fuente de alimentacion reajuste sus mecanismos de proteccion, despues gire al modo "I" y reinicie el systema.

Precaución: La fuente de alimentación incluye alto voltaje peligioso; por favor no abra la fuente de alimentación bajo ninguna circunstancia. Una vez que el compartmentimiento de la fuente de alimentación sea abierto, no sera cubierto por la garantía

Conectadores de la fuente de alimentación

ORANGE +3.3V ORANGE +3.3V BLACK GND RED +5V BLACK GND RED +5V BLACK GND GREY PS-ON PURPLE +5Vsb YELLOW +12V YELLOW +12V ORANGE +3.3V

ORANGE +3.3V BLUE -12V BLACK GND GREEN PS-ON BLACK GND BLACK GND BLACK GND N/C RED +5V RED +5V RED +5V BLACK GND

ORANGE +3.3V ORANGE +3.3V BLACK GND RED +5V BLACK GND RED +5V BLACK GND GREY PS-ON PURPLE +5Vsb YELLOW +12V

ORANGE +3.3V BLUE -12V BLACK GND GREEN PS-ON BLACK GND BLACK GND BLACK GND N/C RED +5V RED +5V

Apoya la placama madre másrecente de ATX/BTX de Computadora

Apoya(servidordeEEB/CEB/placa madre de estacion de trabajo

Conectarador ATX 24-pin de energia de la placà madre

Apoya Placa madre ATX de Computadora

Apoya Servidor/Estación de trabajo de Dual CPU
Apoya sistemas más reciente de CPU solo

Conectar ATX 8-pin de energia del CPU +12V

Apoya el sistemas más reciente de CPU solo

Conectarador PCI-E 6-pin de energia

Apoye tarjeta de video PCI-Express de extremosuperior,algunas tarjetas de video de extremosuperior pueda requireir dos conectadores PCI-E 6 pin.

Conectador PCI-E 8-pin de energia

Apoye tarjeta de video PCI-Express de extremosuperior,algunas tarjetas de video de extremosuperior puede requireir other conectador PCI-E 6 pinademens del conectador PCI-E 8pin.

Conectar de energia del disco duro de SATA

Apoya los discosuros y dispositivos SATA mas recientes

Conectaró 4-pin estándar de energia periférica

Apoya los discos duros IDE/SCSI, unidasópticas, ventiladores, etc...

Conectaro(PC) 4-pin de energia del disco flexible

Apoya unidades de disco flexible o dispositivos compatibles

Conectadores de la fuente de alimentación

5.10

El alambre de convertir

EPS 8-pin para convertir en conectador ATX 4-pin

Precaución:

1. Por favor apague su sistemas y cambie al modo de "O" en la fuente de alimentacion antes de conectar o de desconectar los connectadores de energia.
2. Todos los conectadores de energia son cerrados para prevenir conexiones Incorrectas. Si usted no pueda conectarlos fácilmente, por favor doble revise para asegurar la direccion y tipo del conectaror antes de procarur de conectar other. No una el conectaror por fuerza; la conexion incorrecta dañarla fuente o los dispositivos de alimentacion en suSYSTEMA.
3. El alambre de convertir (Figura 5.10) solamente se pueda unir con el conectaror de EPS 8-pin para convertir en conectaror ATX 4-pin. La connexion Incorrecta dañará la fuente de alimentación o los dispositivos en su sistemas.

Los conectadores demostrados arriba coulden diferenciar dependiendo del modelo de su fuente de alimentacion.

Garantia

Los defectos o los daños de componentes del producto causados por la producción defectuosa se cubren bajo la garantía. Los daños causados con las conditiones siguientes serán reparados o substituidos bajo jurisdiection de SilverStone.

1. El uso de(acuerdo con instrucciones)dados en este manual, sin uso erroneo, uso excessivo, u.
   otros aconteciones inadequados.
2. Danos no causados por el desastre natural (trueno, fuego, terremoto, inundacion, sal, viento, insectos, animales etc...)
3. El producto no es desmontado, modificado, o reparado. Componentes no desmontados o no substituidos.
4. Lamarca/etiquetas de garantía no son quitados ni rotos.

La perdida o los días causados por conditiones con exception deunas Mentionadas arriba no está cubiertos bajo la garantía.
