Type de produit	Alimentation pour PC, format ATX
Marque	SILVERSTONE
Modèle	STRIDER PLUS ST85F-P 80PLUS SILVER
Puissance nominale	850 W
Certification	80 PLUS Silver (efficacité ≥ 85% à charge typique)
Facteur de correction de puissance (PFC)	Actif (ajustement automatique de la tension d'entrée)
Protections intégrées	OVP (sur tension), UVP (sous tension), OCP (sur courant), OPP (surpuissance), SCP (court-circuit)
Ventilateur	120 mm à roulement silencieux (estimation)
Dimensions (L x l x H)	150 x 140 x 86 mm (estimation pour ATX standard)
Poids net	Environ 2,5 kg (estimation)
Connecteur carte mère principal	24 broches (compatible 20 broches)
Connecteur CPU	1 x EPS 8 broches (compatible 4 broches)
Connecteurs PCIe	2 x 6+2 broches (PCI-E 8 broches) (estimation typique)
Connecteurs SATA	6 (estimation typique)
Connecteurs périphériques	4 x Molex 4 broches (estimation)
Connecteur disquette	1 x 4 broches (estimation)
Tension d'entrée	100-240 V AC, 50-60 Hz
Entretien et nettoyage	Débrancher le câble secteur avant nettoyage ; utiliser un chiffon sec ; ne pas ouvrir le boîtier
Sécurité	Ne pas exposer à l'humidité ; ne pas obstruer les ouvertures de ventilation
Garantie	Garantie constructeur standard (sous réserve des conditions : pas d'ouverture, pas de dommages accidentels)
Réparabilité	Non réparable par l'utilisateur ; toute ouverture annule la garantie

FOIRE AUX QUESTIONS - STRIDER PLUS ST85F-P 80PLUS SILVER SILVERSTONE

Quelle est la puissance réelle du STRIDER PLUS ST85F-P ?

Le modèle ST85F-P délivre une puissance continue de 850 watts sur le rail +12V, avec une certification 80 PLUS Silver garantissant une efficacité élevée.

Comment installer l'alimentation dans un nouveau système ?

Assurez-vous que l'alimentation est débranchée du secteur. Branchez d'abord le câble ATX 24 broches sur la carte mère, puis le câble CPU 8 broches (ou 4 broches), les câbles PCIe pour la carte graphique, et enfin les câbles SATA ou Molex pour les périphériques. Fixez l'alimentation dans le boîtier et rebranchez le câble secteur.

Puis-je utiliser cette alimentation avec une carte mère 20 broches ?

Oui, le connecteur 24 broches est compatible avec les cartes mères 20 broches : il suffit de clipser le connecteur en alignant le verrou, les 4 broches supplémentaires dépassent simplement sur le côté.

L'alimentation est-elle modulaire ?

Le modèle STRIDER PLUS ST85F-P est semi-modulaire : les câbles principaux (ATX, CPU) sont fixes, tandis que les câbles PCIe, SATA et périphériques peuvent être branchés selon les besoins.

Que faire si l'alimentation ne démarre pas ?

Vérifiez que l'interrupteur à l'arrière est sur « I » (marche). Assurez-vous que le câble secteur est bien branché et que la tension secteur correspond (100-240V). Vérifiez également que tous les câbles sont correctement enfichés sur la carte mère et les composants. Essayez de mettre l'interrupteur sur « O » pendant 5 minutes pour réinitialiser les protections.

Puis-je ouvrir l'alimentation pour la nettoyer ou la réparer ?

Non, l'ouverture du boîtier de l'alimentation est strictement interdite. Elle contient des tensions dangereuses et toute ouverture annule la garantie. Pour le nettoyage, utilisez un chiffon sec sur les surfaces extérieures après débranchement.

Cette alimentation est-elle compatible avec les dernières cartes graphiques ?

Oui, elle dispose de connecteurs PCIe 6+2 broches (jusqu'à 2 ou plus selon la version) qui peuvent alimenter la plupart des cartes graphiques modernes, y compris les modèles haut de gamme. Vérifiez les besoins de votre carte.

Comment savoir si l'alimentation est en panne ?

Si le système ne s'allume pas, vous pouvez tester l'alimentation avec un testeur ou en court-circuitant les broches PS_ON et GND du connecteur ATX (avec précaution). Si le ventilateur ne tourne pas, l'alimentation est probablement défectueuse.

Quels sont les avantages de la certification 80 PLUS Silver ?

Une alimentation 80 PLUS Silver offre un rendement d'au moins 85% à 50% de charge, ce qui réduit la consommation électrique, la chaleur dégagée et les nuisances sonores par rapport à un modèle non certifié.

Que couvre la garantie de cette alimentation ?

La garantie couvre les défauts de fabrication et les dommages aux composants internes, à condition que l'alimentation n'ait pas été ouverte, modifiée ou endommagée par une mauvaise utilisation (surcharge, chute, etc.). Consultez le manuel pour les conditions exactes.

MODE D'EMPLOI STRIDER PLUS ST85F-P 80PLUS SILVER SILVERSTONE

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Veuillez assurer que l'alimentation d'énergie n'est pas branchée au cable de courant alternatif.

Raccorder le cable electrique d'ATX 20broche/EPS 24 broche au connecteurcorrespondant de la carte principale.

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

Raccorder le câble électrique d'ATX +12V 4-broche/EPS +12V 8-broche au connecteur correspondant de la carte principale.

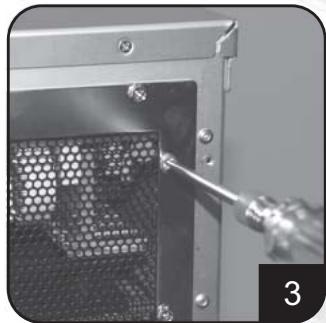

Placer l'alimentation d'énergie dans l'endroit de châssis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de châssis)

Raccorder le câble électrique de PCI-E 6 broches/8-broches PCI-Express au connecteur correspondant de la carte vidéo. (au besoin)

Installation de l'alimentation d'énergie (pour l'installation du système nouveau)

Raccorder les câbles électriques de SATA au lecteur dur ou aux dispositifs de SATA.

Raccorder le petit cable électrique de 4-broche au lecteur de disque couples ou à d'autres dispositifs compatibles

Raccorder le câbles électriques périphériques 4-broche aux lecteur dur IDE, au lecteur optiques ou à d'autres dispositifs.

Réinstaller le couvercle du châssis, et la fixer. (Référez-vous à l'installation du châssis).

Raccorder les câbles électriques périphériques de 4 broches aux ventilateurs en utilisant les connecteurs périphériques. (Variété de C. C +12V).

Raccorder le câble de courant alternatif à l'alimentation d'énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si l'utilisation de la douille de prolongation est nécessaire, évitez l'utilisation combinée avec d'autres appareils électroménagers de puissance plus élevée tels que TV, l'amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Allumer l'alimentation d'énergie par le changement au mode de « I » (entrée-sortie).

Attention: L'alimentation d'énergie est en Standby.

Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d'énergie (pour le remplacement)

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer que le système se branche à la source de puissance.

Enlever le câble de courant alternatif de l'alimentation d'énergie.

Enlever tous les câbles d'alimentation d'énergie branchés à la carte vidéo de carte principale et, au lecteur dur et à tout autre dispositif.

Enlever l'alimentation d'énergie du châssis. (Référez-vous au manuel de l'installation de votre châssis.)

1. Référez-vous à l'étape 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) »

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d'énergie dans des environnements secs.
3. N'obstruer, insérer, ni mettre rien dans les passages et ouverture de l'alimentation d'énergie.
4. Le câble à C. A. inclus avec l'alimentation d'énergie a été strictement examiné par l'usine pour des défauts et la qualité, utiliser seulement le câble à C. A. fourni avec votre alimentation d'énergie. Le câble de courant alternatif fabriqué par un tiers peut produire des résultats incompatibles et probablement endommager toute alimentation de système ou d'énergie.
5. Ce produit est conçu pour l'usage d'intérieur seulement.

Dépannage

Si votre alimentation d'énergie ne fonctionne pas correctement, référez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le câble de courant alternatif est raccordé à l'alimentation d'énergie.
3. Veuillez s'assurer que le mode « l » de l'alimentation « d'énergie entrée-sortie » est choisi.
4. Vérifier une deuxième fois pour voir si tous les cartes vidéo de carte principale, lecteurs durs, et câbles de dispositifs sont branchés correctement.
5. Veuillez arrêter l'alimentation d'énergie en commutant « entrée-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

ATTENTION : L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

Connecteurs d'alimentation d'énergie

ORANGE +3.3V

Connecteur de puissance d'eps de carte principale 24-broche.

Supporter la dernière carte principale de ATX/BTX PC.

Supporter carte principale de serveur d'EEB/CEB/poste de travail.

ORANGE +3.3V

ORANGE +3.3V

BLACK GND

RED +5V

BLACK GND

RED +5V BLACK ON

BLACK GND CPBX PS ON

GREY 10 On PURPLE +5Vsb

YELLOW +12V

ORANGE +3.3V

Connecteur de puissance de carte principale ATX 20-broche

Supporter carte principale ATX PC.

BLACK GND

BLACK GND BLACK

BLACK GND BLACK GND

BLACK GND

YELLOW +12V

YELLOW +12V

YELLOW +12V

YELLOW +12V

YELLOW +12V

YELLOW +12V

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur/ poste de travail CPU Duel.

Supporter le système de CPU singulier dernier.

BLACK

GND GND

YELLOW +12V

YELLOW +12V

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le système de CPU singulier dernier.

5.5

YELLOW +12V

YELLOW +12V

YELLOW +12V

BLACK GND

BLACK SENS

BLACK GND

GND

SENSE

GND

Connecteur de puissance pci-e 6-broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 6-broche.

5.6

YELLOW +12V

YELLOW +12V YELLOW +12V

YELLOW +12V BLACK SENSE

BLACK GENDER

BLACK

BLACK

BLACK

BLACK

GND

SENSE

GND

GND

Connecteur de puissance pci-e 8 broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

5.7

YELLOW +12V

BLACK GND

RED +5V

BLACK GND ORANGE 77

ORANGE +3.3V

5.8

YELLOW +12V

BLACK GND

BLACK GND

BED +5V

5.9

YELLOW +12V

BLACK GND

BLACK GND

RED +5V

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance standard périphérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissanceouplede4-broche.

Supporter dispositif de couple standard ou dispositifs compatibles.

Connecteurs d'alimentation d'énergie

Le fil convertissant

au connecteur à 8 broches EPS pour convertir au connecteur d'ATX 4-broches

Attention:

1. Veuillez arrêter votre système et commuter au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.

Les connecteurs montrés ci-dessus peuvent différer selon le modèle de leur alimentation d'énergie.

Garantie

Les défauts ou les dommages aux composants du produit resulting du produit défectueux sont couverts sous la garantie.

Les dommages résultant dans les conditions suivantes seront réparés ou remplacés sous la juridiction de SilverStone.

1. L'utilisation selon des instructions fournies dans ce manuel, sans l'abus, ou d'autres actions inadéquates.
2. Dommages non provoqués par désastre normal (tonnerre, feu, tremblement de terre, inondation, sel, vent, insectes, animaux etc...)
3. Le produit n'est pas démonté, modifié, ou fixé. Composants non démontés ou replacés.
4. La marque/autocollants de garantie n'est pas enlevée ni cassée.

Les dommages résultant de conditions autres que ceux énumérés ci-dessus ne sont pas couverts sous la garantie.
