ART30 COMBITRIM+ - Desbrozadora BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Desbrozadora eléctrica
Marca	BOSCH
Modelo	ART30 COMBITRIM+ (Ref. 3 600 H78 D..)
Potencia absorbida	500 W
Tensión de alimentación	230 V ~ 50 Hz
Velocidad de rotación en vacío	10 500 rpm
Diámetro de corte	30 cm
Diámetro del hilo de corte	1,6 mm (estándar) / 2,4 mm (extra fuerte)
Capacidad de la bobina	8 m
Peso	3,2 kg
Clase de protección	II (doble aislamiento)
Sistema de avance del hilo	Proautomático
Empuñadura ajustable	Sí
Cabeza orientable	Sí (ajuste de ángulo)
Ruedas	Incluidas (2)
Estribo de protección de árboles	Incluido
Nivel de presión sonora	84 dB(A)
Nivel de potencia sonora garantizado	96 dB(A)
Vibraciones	< 2,5 m/s²
Rango de temperatura de uso	0 °C a 40 °C
Mantenimiento	Limpieza con cepillo suave, sin agua ni disolventes
Seguridad	Doble aislamiento, parada automática, protección contra sobrecargas
Piezas de repuesto	Hilos y bobinas originales Bosch, servicio postventa autorizado
Funciones principales	Corte de césped, corte de bordes, corte de malas hierbas
Accesorios incluidos	Cubierta de protección, empuñadura ajustable, ruedas, estribo de protección, hilo extra fuerte, manual

Preguntas frecuentes - ART30 COMBITRIM+ BOSCH

¿Cómo reemplazar la bobina de hilo?

Antes de cualquier intervención, desconecte el aparato. Sostenga la placa de la bobina, gire la tapa de la bobina en sentido antihorario y retírela. Retire la bobina vacía, inserte la nueva bobina pasando el hilo por el agujero previsto, luego vuelva a colocar la tapa girando en sentido horario hasta oír un clic.

¿Cómo ajustar el ángulo de corte?

Presione a fondo el pedal situado cerca de la cabeza de corte, gire la varilla en la posición deseada, luego suelte el pedal para bloquear el ángulo. Esta función permite cortar los bordes o trabajar en ángulo.

¿Cómo usar el estribo de protección de árboles?

El estribo de protección (incluido con ART30, como accesorio para otros modelos) se fija en la cabeza de corte. Sirve de guía para cortar la hierba alrededor de árboles y arbustos sin dañar la corteza. Úselo manteniendo el estribo contra el tronco.

¿Por qué el hilo de corte no avanza automáticamente?

Esto puede deberse a una bobina vacía o a un hilo torcido en la bobina. Verifique el nivel de hilo y, si es necesario, enrolle nuevamente el hilo correctamente. Si el problema persiste, limpie el mecanismo de avance.

¿Cómo limpiar la desbrozadora?

Desconecte el aparato. Use un cepillo suave y un paño para limpiar las partes exteriores. No use agua, disolventes ni detergentes abrasivos. Limpie las rejillas de ventilación y retire la hierba atascada debajo de la cubierta de protección con un trozo de madera o plástico.

¿Qué tipo de alargador usar?

Use un alargador homologado de tipo H05VV-F o H05RN-F. El dispositivo de acoplamiento debe estar protegido contra las proyecciones de agua. Use el sujetacables incluido para fijar el alargador al aparato y evitar desconexiones accidentales.

¿Cómo almacenar la desbrozadora?

Guarde el aparato en un lugar seco y seguro fuera del alcance de los niños. No coloque nada sobre la máquina. Cuelgue el cable del gancho integrado asegurándose de no pasar el alargador alrededor del gancho para evitar dañar el cable.

¿Qué hacer si la desbrozadora no arranca?

Primero verifique la alimentación eléctrica: toma de corriente, alargador, fusible. Reemplace el fusible si es necesario. Si el problema persiste, contacte al servicio postventa de Bosch.

¿Puedo usar hilo metálico?

No, nunca use hilo metálico. Use únicamente hilo de corte original Bosch (Ø 1,6 mm estándar o Ø 2,4 mm extra fuerte) para garantizar la seguridad y el rendimiento.

¿Cómo ajustar la empuñadura?

Desbloquee el tornillo de la empuñadura, deslice la empuñadura ajustable a la posición deseada, luego apriete el tornillo. Gire la arandela elástica para ajustar la longitud del mango: tire para alargar, empuje para acortar, luego apriete.

MANUAL DE USUARIO ART30 COMBITRIM+ BOSCH

Instrucciones de servicio

(ART 23/2300 COMBITRIM)

F 016 800 181

(ART 26/2600 COMBITRIM)

F 016 800 182

(ART 30/3000 COMBITRIM)

F 016 800 172

F 016 800 173

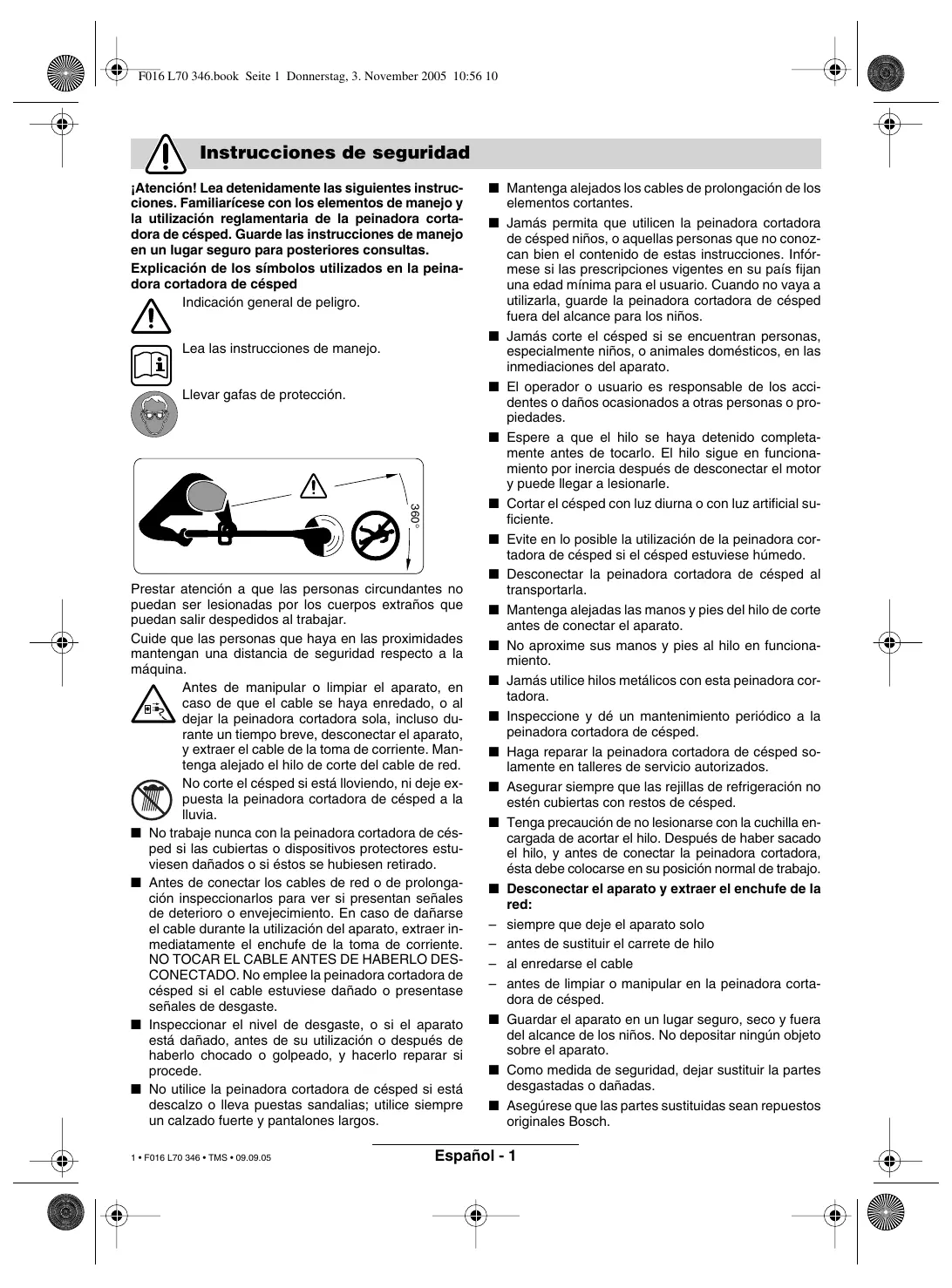

Instrucciones de seguridad

Instrucciones de seguridad

¡Atención! Lea detenidamente las siguientes instrucciones. Familiarícese con los elementos de manejo y la utilización reglamentaria de la peinadora cortadora de césped. Guarde las instrucciones de manejo en un lugar seguro para posteriores consultas.

Explicación de los símbolos realizados en la peinadora cortadora de césped

Indicación general de peligro.

Lea las instrucciones de manejo.

Llevar gafas de protección.

Prestar atención a que las personas circundantes no puedan ser lesionadas por los cuerpos extraños que puedan salir despedidos al trabajar.

Cuide que las personas que haya en las proximidades mantengan una distancia de seguridad respecto a la máquina.

Antes de manipular o limpiar el aparato, en caso de que el cable se haya enredado, o al dejar la desbrozadora cortadora sola, incluso durante un tiempo breve, desconectar el aparato y extraer el cable de la toma de corriente. Mantenga alejado el hilo de corte del cable de red.

No corte el césped si está lloviendo, ni deje expuesta la desbrozadora cortadora de césped a la lluvia.

No trabaje nunca con la desbrozadora cortadora de césped si las cubiertas o dispositivos protectores estuviesen dañados o si ellos hubiesen sido retirados. - Antes de conectar los cables de red o de prolongación, inspecciónelos para ver si presentan señales de deterioro o envejecimiento. En caso de dañarse el cable durante la realización del trabajo, extraer inmediatamente el enchufe de la toma de corriente. NO TOCAR EL CABLE ANTES DE HABERLO DESCONECTADO. No emplee la desbrozadora cortadora de césped si el cable estuviese dañado o presentase señales de desgaste. ■ Inspeccionar el nivel de desgaste, o si el aparato está dañado, antes de su utilización o después de haberlo golpeado, y hacerlo reparar si procede. No utilice la desbrozadora cortadora de césped si está descalzo o lleva puestas sandalias; utilice siempre un calzado fuerte y pantalones largos.

• Mantenga alejados los cables de prolongación de los elementos cortantes.
• Jamás permita que utilicen la desbrozadora cortadora de césped niños, o aquellas personas que no conozcan bien el contenido de estas instrucciones. Infórmese si las prescripciones vigentes en su País fijan una edad mínima para el usuario. Cuando no vaya a utilizarla, guarde la desbrozadora cortadora de césped fuera del alcance de los niños.
• Jamás corte el césped si se encuentran personas, especialmente niños, o animales domésticos, en las inmediaciones del aparato. El operador o usuario es responsable de los accidentes o daños ocasionados a otras personas o propiedades. ■ Espere a que el hilo se haya detenido completamente antes de tocarlo. El hilo sigue en funcionamiento por inercia antes de desconectar el motor y puede llegar a lesionarle. Cortar el césped con luz diurna o con luz artificial suficiente. Evite en lo posible la utilización de la desbrozadora cortadora de césped si el césped estuviese húmedo.
• Desconectar la desbrozadora cortadora de césped al transportarla.
• Mantenga alejadas las manos y pies del hilo de corte antes de conectar el aparato. No aproxime sus manos y pies al hilo en funcionamiento.
• Jamás utilice hilos metálicos con esta recortadora de césped. ■ Inspección y mantenimiento periódico de la recortadora de césped. Haga reparar la recortadora de césped solamente en talleres de servicio autorizados. Asegurar siempre que las rejillas de refrigeración no estén cubiertas con restos de césped. Tenga precaución de no lesionarse con la cuchilla encargada de acortar el hilo. Después de haber sacado el hilo, y antes de conectar la recortadora, esta debe colocarse en su posición normal de trabajo. Desconectar el aparato y extraer el enchufe de la red:

— antes de que el aparato quede solo — antes de sustituir el carrete de hilo — al enredarse el cable — antes de limpiar o manipular en la recortadora de césped. Guardar el aparato en un lugar seguro, seco y fuera del alcance de los niños. No depositar ningún objeto sobre el aparato. — Como medida de seguridad, debe sustituir las partes desgastadas o dañadas. Asegúrese de que las partes sustituidas sean repuestos originales Bosch.

Características técnicas

Peinadora cortadora de césped		ART 23 COMBITRIM/ ART 2300 COMBITRIM	ART 26 COMBITRIM/ ART 2600 COMBITRIM	ART 30 COMBITRIM/ ART 3000 COMBITRIM
Número de pedido		3 600 H78 B..	3 600 H78 C..	3 600 H78 D..
Potencia absorbida	[W]	400	450	500
Revoluciones en vacío	[miñ-1]	12 500	11 500	10 500
Reajuste del hilo		Pro-Semiautomática	Pro-Semiautomática	Pro-Semiautomática
Empuñadura ajustable		●	●	●
Ajuste angular para el cabeza/ajuste paraURTAR bords		●	●	●
Hilo de corte	[mm]	Ø 1,6	Ø 1,6	Ø 1,6
Diámetro de corte	[cm]	23	26	30
Capacidad del carreterde hilo	[m]	8	8	8
Hilo de corteespecial	[mm]	Ø 2,4	Ø 2,4	Ø 2,4
Peso (sin accesos)	[kg]	2,7	3,0	3,2
Clase de protección		☐ / II	☐ / II	☐ / II

Número de serie: Ver número de serie 16 (placa de características) indicado en la máquina.

Utilización reglamentaria

El aparato ha sido diseñado para cortar césped y malas hierbas debajo de arbustos, y en pendientes o bordes que no sean accesibles con el cortacésped.

Su uso reglamentario implica ahora la utilización a una temperatura ambiente entre 0 °C y 40 °C.

Introducción

Este manual contiene instrucciones importantes para el montaje correcto y la utilización segura de su aparato. Por lo tanto, es muy importante que lea detenidamente estas instrucciones.

Material que se adjunta

Saque con cuidado la recortadora de césped del embalaje y verifique si está completa con las siguientes partes:

Recortadora de césped - Caperuza protectora - Empuñadura ajustable (premontada) - Ruedas (solamente ART 30/3000 COMBITRIM) - Estribo protector para árboles (solamente ART 30/3000 COMBITRIM) - Hilo de corte especial - Instrucciones de manejo

Si faltasen piezas, o si una de ellas estuviese dañada, diríjase por favor al comercio donde la adquirió.

Elementos de la máquina

1 Interruptor de conexión/desconexión 2 Empuñadura 3 Tornillo de la empuñadura 4 Empuñadura ajustable 5 Casquillo de apriete 6 Tubo 7 Cabezal 8 Rejillas de refrigeración 9 Estribo protector de árboles (solamente ART 30/3000 COMBITRIM)

10 Caperuza protectora 11 Ruedas (solamente ART 30/3000 COMBITRIM) 12 Pedal para el ajuste angular del cabezal 13 Hilo de corte especial 14 Carrete de hilo de corte especial 15 Enchufe de red** 16 Número de serie

**específico de cada país

Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta!

Para su seguridad

¡Atención! Desconectar el aparato y extraer el enchufe de la red antes de ajustar o limpiar el aparato, o en caso de que el cable se haya cortado, enredado, o de que esté dañado.

Tras desconectar la recortadora de césped, el hilo de corte continúa girando por inercia unos instantes.

Precaución - no tocar el hilo de corte en rotación.

Seguridad eléctrica

Para su seguridad se suministra la máquina con un aislamiento de protección y no precisa por lo tanto ser conectada a tierra. La tensión de régimen es de 230 V AC, 50 Hz (para países no pertenecientes a la CE 220 V o 240 V según la ejecución). Solamente emplear cables de prolongación homologados. Su servicio Bosch informará gustosamente al respecto.

Para incrementar la seguridad eléctrica, se recomienda usar un interruptor diferencial (RCD) para corrientes de fuga de hasta 30 mA. Debe verificarse el funcionamiento correcto de este interruptor diferencial antes de cada utilización.

ATENCIÓN: para su seguridad es requisito conectar el enchufe 15 de la máquina al cable de prolongación 17.

La toma de corriente del cable de prolongación debe estar protegida contra salpicaduras de agua y debe ser, o ir revestida, de caucho.

Los cables de prolongación deben utilizarse con un seguro contra tracción.

El cable de conexión debe inspeccionarse periódicamente en cuanto a posibles daños, debiendo utilizarse solamente si está en buen estado.

Un cable de conexión defectuoso debe repararse únicamente en un taller de servicio autorizado Bosch.

Solamente deben emplearse cables de prolongación de los tipos H05VV-F o H05RN-F.

Montaje

No conectar el aparato a la toma de corriente hasta que esté completamente montado.

A Montaje de la caperuza protectora

Monte la caperuza protectora 10 en el cabezal 7.

Enganche la caperuza protectora en el cabezal y empújela hacia adelante. Empuje hacia abajo la parte posterior de la caperuza protectora hasta enclavarla firmemente (clic).

Montaje de las ruedas (solamente ART 30/3000 COMBITRIM)

B1 Acoplar las ruedas 11 a la varilla guía 6. B2 Montar el tornillo 19 y la tuerca de mariposa 18.

Observación: La posición en altura de las ruedas puede modificarse aflojando la tuerca de mariposa 18.

Las ruedas pueden desplazarse hacia arriba y hacia abajo sobre la varilla guía 6 para adaptarlas a la altura de corte deseada.

Ajuste

Aplicación de la empuñadura ajustable

La empuñadura ajustable 4 puede colocarse en diversas posiciones:

1 Para modificar la posición, aflojar el tornillo de la empuñadura 3 y ajustar la empuñadura 4. Apretar firmemente el tornillo 3 para asegurar la empuñadura 4 en la posición ajustada.

Ajuste de la longitud del cortabordes

Girar 90° el casquillo de apriete 5. Para prolongar la longitud, sacar la varilla guía y, para reducirla, empujar hacia abajo la misma. Volver a apretar el casquillo 5.

Ajuste del ángulo del cabezal de corte:

Para modificar el ángulo de corte, presionar el pedal 12 y abatir la varilla guía 6 a la posición deseada.

Soltar el pedal 12.

Ajuste para cortar bordes

Desplazar las ruedas (caso de estar montadas):

Aflojar la tuerca de mariposa 18. Girar 90° las ruedas 11 en la forma mostrada. Apretar la tuerca de mariposa 18. Ajuste del ángulo del cabezal de corte: Presionar el pedal 12. Ajustar la varilla guía 6 a la posición más baja. Soltar el pedal 12.

Ajuste del cabezal: 1 Aflojar el casquillo de apriete 5. Girar 90° la varilla guía 6 para posicionar el cabezal 7 para cortar/cortar bordes en la forma mostrada. Apretar el casquillo de apriete 5.

Cortes normales y recorte de bordes

Retire piedras, trozos de madera sueltos y demás objetos del área de trabajo.

Tras desconectar la recortadora de césped, el hilo de corte continúa girando por inercia durante unos segundos. Esperar a que el motor/hilo de corte se hayan detenido antes de volverlo a conectar.

No desconecte y conecte la máquina a intervalos cortos.

Conexión y desconexión

Accionar y mantener pulsado el interruptor 1. Para la desconexión, soltar el interruptor 1.

Corte de césped

Guiar la peinadora cortadora de césped con movimiento de vaivén de izquierda a derecha manteniendo siempre una separación suficiente respecto al cuero.

La peinadora cortadora puede llegar a cortar césped de forma eficiente hasta una altura de 15 cm. El césped con mayor altura debe cortarse en varias pasadas.

Si pretende cortar césped que esté ya bastante largo, desmontar antes las ruedas (solamente ART30/3000COMBITRIM).

Corte de malas hierbas/césped muy largo

El aparato está equipado con un hilo de corte especial; el montaje se describe en el párrafo "Recarga o cambio del carrete".

J Recorte de bordes

Guiar la peinadora cortadora de césped a lo largo del borde del césped tal como. Para evitar el desgaste prematuro del hilo debe evitarse su contacto con superficies duras como muros, etc.

Para un mejor control utilice de guía el estribo protector de árboles 9 (solamente ART 30/3000 COMBITRIM - disponible como accesorio especial para ART 23/26/2300/2600 COMBITRIM).

K Recorte en torno a árboles y arbustos

Recorte con cuidado el césped cercano a los árboles y arbustos evitando que el hilo consiga tocarlos.

Las plantas pueden llegar a estropearse si se daña su tallo.

Para un mejor control utilice la empuñadura ajustable y el estribo protector de árboles 9 (solamente ART 30/3000 COMBITRIM - disponible como accesorio especial para ART 23/26/2300/2600 COMBITRIM).

Reajuste del hilo

Con el uso, el hilo llega a desgastarse o romperse, lo que se percibe claramente ya que el motor gira sin energía y no se corta el césped.

Apriete la base del cortabordes en configuración contra el suelo u otra base consistente y álcela de nuevo. (presión de aplicación requerida aprox. 3 kg). Con ello se consigue que el disparador suelte hilo de corte. Con cada accionamiento, el carrete de hilo deja salir aprox. 4 cm de hilo.

Si el extremo de hilo se ha roto completamente, es necesario presionar dos veces el aparato para obtener el círculo de corte completo.

Si la longitud del extremo de hilo es mayor al radio de corte, este es cortado por la cuchilla 24 que integra la caperuza protectora 10.

Mantenimiento

¡Antes de cualquier manipulación en el aparato, extraer el enchufe de la red!

Observación: Efectúe periódicamente los siguientes trabajos de mantenimiento para asegurar una utilización prolongada y fiable del aparato.

Inspeccione periódicamente el aparato en cuanto a daños manifiestos, como piezas sueltas, desgastadas o dañadas.

Verifique que las cubiertas y dispositivos protectores estén correctamente montados y que no estén dañados. Antes de la realización del aparato, efectúe los trabajos de mantenimiento o reparación que sean necesarios.

Si a pesar de los esmerados procesos de fabricación y control, la recortadora de césped llegara a averiarse, la reparación debe encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch.

Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el número de pedido de 10 cifras que figura en la placa de características del aparato.

Recarga o cambio del carrete

Antes de cualquier manipulación en el aparato, extraer el enchufe de la red.

Sustitución del carrete del hilo

Sujetar el portacarretes 23.

Girar la tapa del carrete 21 en sentido contrario a las agujas del reloj y retirarla.

Sacar el carrete vacío 25 de la tapa del carrete.

Insertar el extremo del hilo del carrete nuevo/recargado con hilo por el agujero 22 y poner el carrete en la tapa del carrete 21.

Desenrollar aprox. 9 cm de hilo del carrete.

Colocar correctamente el carrete con la tapa 21 sobre el portacarretes (bayoneta), presionarlo, y girarlo seguidamente hacia la derecha hasta el tope.

Montaje del carrete con hilo de corte especial

Sujetar el portacarretes 23.

Girar la tapa del carrete 21 en sentido contrario a las agujas del reloj y retirarla.

Colocar el carrete de hilo de corte especial 14 en el portacarretes en la posición correcta (cierre de bayoneta), meterlo a presión, y girarlo hasta el tope en el sentido de las agujas del reloj (clic).

Si llegase a romperse el hilo de corte especial, retirar el carrete según se describió más arriba, y montar en el carrete el hilo de corte de repuesto 13 en la forma mostrada.

El hilo de corte especial de reserva puede guardarse en el aparato según se muestra en la figura principal.

Recarga de hilo

Desmontar el carrete 25 según se describió más arriba.

Comprimir radialmente el anillo de retención 27, desplazarlo hacia adelante, y retirarlo pasándolo por encima del diámetro más pequeño del carrete.

Cortar aprox. 8 m de hilo del carrete de recarga. Meter a presión uno de sus extremos en la muesca del carrete de forma que sobresalga aprox. 4 mm.

Arrollar el hilo en dirección de la flecha formando capas uniformes y con el hilo bien tenso.

Pasar el extremo del hilo desde el interior por la ranura 26 del anillo de retención 27.

Mantener tenso el hilo y deslizar el anillo de retención 27 sobre el diámetro de carrete más (PC).

Insertar el carrete de la forma descrita más arriba.

Observación: solamente emplear como accesorio hilo de corte Bosch. Este hilo fue especialmente desarrollado para obtener un corte más eficaz y facilitar la calidad del hilo. La utilización de otros hilos de corte merma el rendimiento en el trabajo.

Después del corte/almacenaje

Antes de cualquier manipulación en el aparato extraer el enchufe de la red.

Limpiar minuciosamente la parte exterior de la recortadora de césped con un cepillo blando y un paño. No usar agua, disolvente ni agentes para pulir. Eliminar completamente la hierba adherida y las partículas, especialmente en el área de las rejillas de refrigeración 8.

Colocar el aparato sobre un costado y limpiar el interior de la caperuza de protección 10. Desprender el material compactado que pudiera estar adherido, con un trozo de madera o plástico.

Suspenda el cable del gancho que integra el aparato. NO enrolle el cable de red/extensión en torno al gancho y la caperuza protectora. Los cables podrían dañarse al tocar las cuchillas de corte del hilo. ÚNICAMENTE colgar el cable del gancho que incorpora el aparato para este fin.

Investigación de averías

La tabla siguiente muestra ciertos síntomas de fallo y la forma de subsanarlos en caso de presentarse anomalías en su máquina. Si ello no le ayudase a localizar el problema, diríjase a un taller de servicios.

Atención: Antes de proceder a la investigación de averías desconectar el aparato y extraer el enchufe de la red.

Síntomas	Posible causa	Soluciones
La peinadora cortadora de césped no funciona	No hay tensión de redToma de corriente defectuosaCable de prolongación defectuosoEl fusible se ha fundido	Verificar y conectarEmplear另一 toma de corrienteVerificar el cable y sustituirlo si fuese precisoSustituir el fusible
La peinadora cortadora de césped funciona de manière intermitente	Cable de prolongación defectuosoCableado interno de laquina defec-tuoso	Verificar el cable y sustituirlo si fuese preciso Acudir al service de asistencia técnicaAcudir al service de asistencia técnica
Aparato sobrecargado	Césped demasiado alto	Cortar el césped en varias pasadas
El aparato no corta	Hilo demasiado corto o roto	Reajustar el hilo manualmente/automática
El hilo de corte no es alimentado	Carrete vacioHilo enredado en el carrete	Verificar el carreteRebobinar si fuese preciso
El hilo de corte se sigue rompiendo	Hilo enredado en el carreteEl cortabordes se está utilizing incorrectamente.	Rebobinar si fuese preciso Únicamenteemployear la punta del hilo para cortar, y evaporar el contacto con las piedras, paredes ythers objectos solidos. Reajuste periodicallyla longi-tud del hilo para conseigir que la su-perficie cortada sea Tmaxima.

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

Sólo para países de la UE:

¡No arroje las herramientas eléctricas a la basura!

Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su conversión en ley nacional, deberán

acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Servicio de asistencia técnica

Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo:

www.bosch-pt.com

España

Robert Bosch España, S.A.

Departamento de ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Asesoramiento al cliente. Tel. [phone]

Fax [phone]

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

+58 (0)2 / 207 45 11

México

Robert Bosch S.A. de C.V.

Interior +52 (0)1 / 800 627 1286

D.F. +52 (0)1 / 52 84 30 62

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.

Córdoba 5160

1414 Buenos Aires (Capital Federal)

Atención al Cliente

+54 (0)810 / 555 2020

Correo electrónico: [e-mail]

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

+51 (0)1 / 475-5453

Correo electrónico: [e-mail]

Chile

EMASA S.A.

Irarrázaval 259 - Ñuñoa

Santiago

+56 (0)2 / 520 3100

Correo electrónico: [e-mail]

Declaración de conformidad

Determinación de los valores de medición según norma 2000/14/CE (a 1,60 m de altura y 1,0 m de distancia) y EN 28 662.

El nivel de ruido típico de la máquina corresponde a: nivel de presión de sonido 84 dB (A); nivel de potencia de sonido 95 dB (A).

El nivel de vibraciones típico en la mano/brazo es menor de 2,5 m/s².

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados: EN 786, EN 60335 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE, 2000/14/CE.

2000/14/CE: El nivel de potencia acústica LWA que se garantiza, es inferior a 96 dB (A). Procedimiento para evaluación de la conformidad según apéndice VI.

Servicio de inspección designado: SRL, Sudbury, Inglaterra.

N° de identificación del servicio de inspección designado: 1088.

Leinfelden, 01.12.2004.

Dr. Egbert Schneider.

Reservado el derecho de modificaciones.

Después de apagar el cortacésped, el hilo de corte sigue girando por inercia durante algunos segundos.

Ajustar el ángulo de la cuchilla del cortacésped:

bare ART 30/3000 COMBITRIM)

• Cable de recorte extra resistente
• Instrucciones de uso
