MANUALE UTENTE ART30 COMBITRIM+ BOSCH

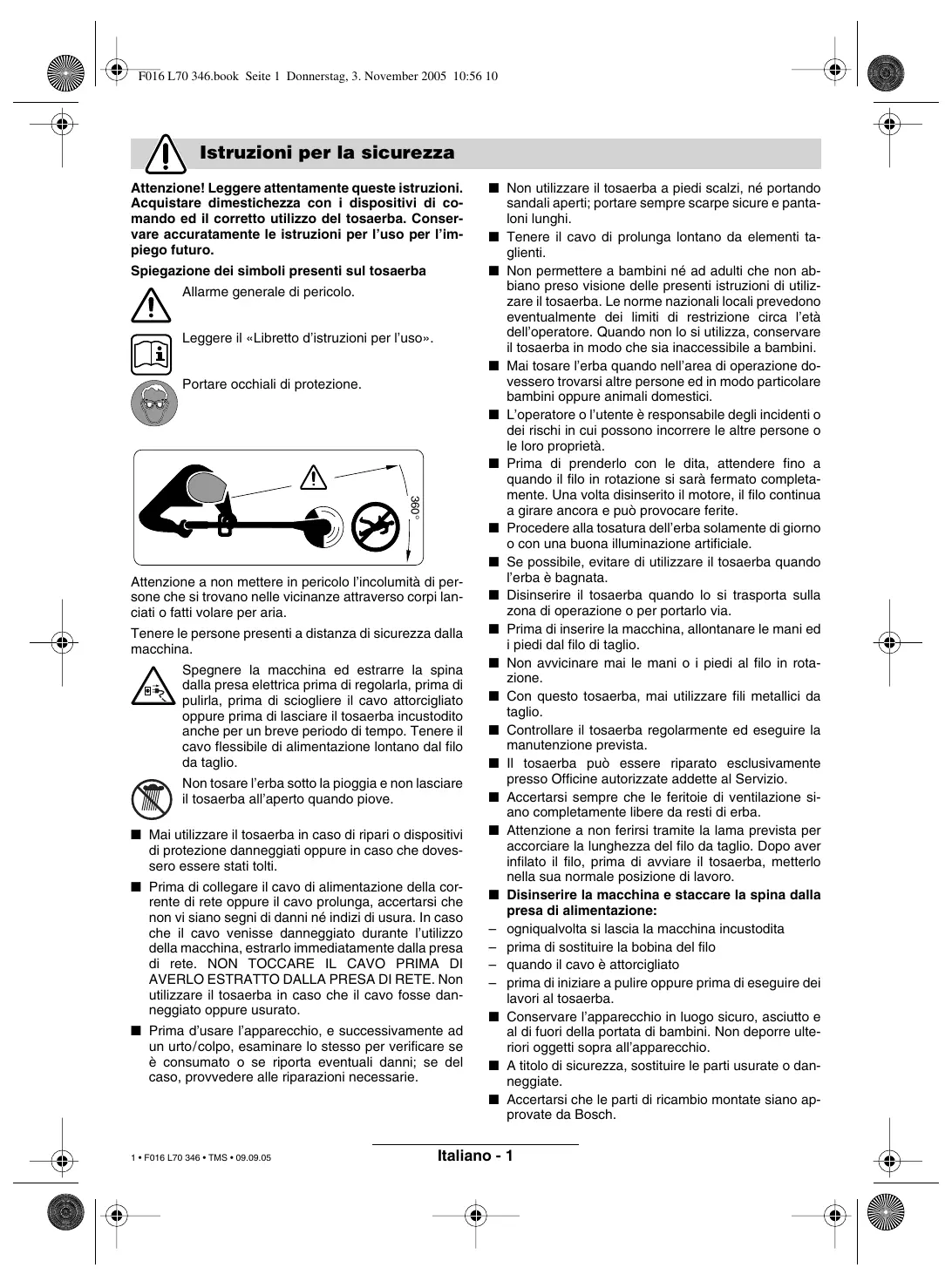

Istruzioni per la sicurezza

Attenzione! Leggere attentamente queste istruzioni. Acquistare dimestichezza con i dispositivi di commando ed il corretto utilizzato del tosaerba. Conservare accuratamente le istruzioni per l'uso per l'impiego futuro.

Spiegazione dei symboli presenti sul tosaerba

Allarme generale di pericolo.

Leggere il «Libretto d'istruzioni per l'uso».

Portare occhiali di protezione.

Attenzione a non mettere in pericolò l'incomità di persone che si trovano nelle vicinanziatteraverso corpi lanciati o fatti volare per aria.

Tenere le personne presenti a distance di sicurezza alla macchina.

Specnere la macchina ed estrarre la spina dalla presa elettrica prima di regolarla, prima di pulirla, prima di sciogliere il cavo attorcigliato oppure prima di lasciare il tosaerba incustoditoanche per un breve periodo di tempo. Tenere il cavo flessibile di alimentazione lontano dal filo da taglio.

Non tosare l'erba sotto la pioggia e non lasciare il tosaerba all'aperto quando piove.

■ Mai utilizzato il tosaerba in caso di ripari o dispositi vidi protezione danneggiati oppure in caso che dovessero essere stati totti.
- Prima di collegare il cavo di alimentazione della corrente di rete oppure il cavo prolonga, accertarsi che non vi siano segni di danni né indizi di usura. In caso che il cavo venisse danneggiato durante l'utilizzo della macchina, estrarlo immediamente nella presa di rete. NON TOCCARE IL CAVO PRIMA DI AVERLO ESTRATTO DALLA PRESA DI RETE. Non utilizzato il tosaerba in caso che il cavo fosse danneggiato oppure usurato.
■ Prima d'usare l'apparecchio, e successivement ad un urto/colpo, esaminare lo stesso per verificare se è consumato o se riborta eventuali danni; se del caso, provedere alle riparazioni necessarie.

Non utilizzato il tosaerba a piedi scalzi, né portando sandali aperti; portare sempre scarpe sicure e panta-loni lunghi.
- Tenere il cavo di prolunga lontano da elementi taglienti.
Non permettere a bambini né adulti che non abbiano preso visione delle presenti struzioni di utilizzato il tosaerba. Le norme nazionali locali prevedono eventualmente dei limiti di restrizione circa l'età dell'opereatore. Quando non lo si utilizza, conservare il tosaerba in modo che sua inaccessibile a bambini.
- Mai tosare l'erba quando nell'area di operazione dovessero trovarsi altre persone ed in modo particolare bambini oppure animali domestici.
L'operaatore o l'utente è responsable degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro propietà.
■ Prima di prenderlo con le dita, attendere sono a quando il filo in rotazione si sarefermo在整个mente. Una volta disinserito il motore, il filo continua a girare più e può provocare ferite.
Procedere alla tosatura dell'erba solamente di giorno o con una buona illuminazione artificiale.
Se possibile, evitare di utilizzato il tosaerba quando l'erba è bagnata.
Disinserire il tosaerba quando lo si trasporta sulla zona di operazione o per portarlo via.
■ Prima di insere la macchina, allontanare le mani ed i piedi dal filo di taglio.
Non avvincare mai le mani o i piedi al filo in rota-zione.
- Con dato tosaerba, maiutilizzato fili metallicida dataglio.
Controllare il tosaerba regolarmente ed eseguire la manutenzione prevista.
Il tosaerba cui essere riparato esclusivamente presso Officine autorizzate addette al Servizio.
Accertarsi sempre che le feritoie di ventilazione siano completamente libero da resti di erba.
■ Attenzione a non feriri tramite la lama prevista per accoriare la lunghezza del filo da taglio. Dop o aver infrilato il filo, prima di avviare i tosaerba, metterlo nella sua normale posizione di lavoro.
Disinserire la macchina e staccare la spina alla presa di alimentazione:
- ogniquvalvolta si lascia la macchina incustodita
- prima di sostituire la bobina del filo
- quando il cavo è attorcigliato
- prima di iniziare a pulire oppure prima di eseguire dei lavori al tosaerba.
Conservare l'apparecchio in luogo sicuro, asciutto e al di fuori della portata di bambini. Non deporre ulteriori oggetti sopra all'apparecchio.
A titolo di sicurezza, sostuire le parti usurate o daneggiate.
Accertarsi che le parti di ricambio montate siano approvate da Bosch.

Dati tecnici

Tosaerba a filo		ART 23 COMBITRIM/ ART 2300 COMBITRIM	ART 26 COMBITRIM/ ART 2600 COMBITRIM	ART 30 COMBITRIM/ ART 3000 COMBITRIM
Codice di ordinazione		3 600 H78 B..	3 600 H78 C..	3 600 H78 D..
Potenza assorbita nominale	[W]	400	450	500
	[g/min]	12 500	11 500	10 500
Alimentazione del filo		Pro-comando automa-tico di contatto	Pro-comando automa-tico di contatto	Pro-comando automa-tico di contatto
Impugnatura regola-bile		●	●	●
Regolazione dell'angolo per testa del toseraebra a filo/Regolazione per il taglio di marginini		●	●	●
Filo da taglio	[mm]	Ø 1,6	Ø 1,6	Ø 1,6
Diametro del taglio	[cm]	23	26	30
Capacità della bobina del filo	[m]	8	8	8
Filo da taglio extra-resistente	[mm]	Ø 2,4	Ø 2,4	Ø 2,4
Peso (senza acces-sori speciali)	[kg]	2,7	3,0	3,2
Classe protezione		☐ / II	☐ / II	☐ / II

Numero di seri e Cfr. numero di seri 16 (targhetta di costruzione) applicata alla macchina.

Uso conforme alle norme

L'utensile è idoneo per tagliare erba ed erbaceutto cespugli nonché su scarpate e bordi non accessibili al tosaerba.

L'uso corretto si riferisce ad una temperatura ambientale tra 0^ e 40^ .

Introduzione

Il presente manuale fornisce le istruzioni necessarie per un corretto assemblaggio ed un utilizzo sicuro della Vostra macchina. è importante leggere attendamente le presenti istruzioni.

Volume di fornitura

Estrarre con cautela la macchina dall'imballaggio e verificare la presenza dei seguenti elementi:

• Tosaerba a filo
• Calotta di protezione
• Impugnatura regolabile (montata)
• Ruote (solo ART 30/3000 COMBITRIM)
• Staffa di protezione per piante (solo ART 30/3000 COMBITRIM)

• Filo da taglio extra-resistente

• Manuale di istruzioni

In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in fatto con il rivenditore presso il quale avete acquistato la macchina.

Elementi della macchina

1 Interruttore di avvio/arresto
2 Impugnatura
3 Vite dell'impugnatura
4 Impugnatura regolabile
5 Bussola di fissaggio
6 Tubo
7 Testa del tosaerba a filo
8 Feritoie di ventilazione
9 Staffa di protezione per piante
(solo ART 30/3000 COMBITRIM)
10 Calotta di protezione
11 Rotelle (solo ART 30/3000 COMBITRIM)
12 Pedale per la regolazione dell'angolo della testa del tosaerba a filo
13 Filo da taglio extra-resistente
14 Bobina con filo da taglio extra-resistente
15 Spina di rete
16Numero di serie
Varia secondo il Paese
Gli accessori illustrati o descritti nelle istruzioni per
I'uso non sono sempre compresi nella fornitura!

Per la Vostra sicurezza

Attenzione! Spagnere la macchina ed estrarre la spina alla presa elettrica prima di procedere ad operazioni di regolazione o di pulizia oppure in caso che il cavo dovesse essere tagliato, danneggiato oppure attorcigliato.

Disinserendo il tosaerba a filo, il filo da taglio continua a girare ancora per alcuni secondi.

Attenzione - non toccare il filo da taglio in rotazione.

Sicurezza elettrica

Per sicurezza, la Vostra macchina è equipaggiata con un isolamento di protezione e non richiede nessuna messa a terra. La tensione di esercizio corrisponde a 230 V AC, 50 Hz (per Paesi non appartenenti alla CE 220 V, 240 V a seconda del modello). Utilizzare escludamente cavi di prolunga omologati. Per ulteriori informazioni, rivolgersi al Punto di professionista oppure alla più vicina rappresentanza Bosch Service.

Per una maggiore sicurezza, si consiglia di usare un dispositivo di protezione alla corrente resida (RCD) con una corrente di aperture non superiore ai 30mA . Ogni volta prima di utilizzato la macchina si deve controllare il dispositivo di protezione alla corrente resida.

ATTENZIONE: Per la Vostra sicurezza è necessario che la spina 15 applicata alla macchina sua collegata al cavo di prolunga 17.

Il raccordo del cavo di prolunga deve essere più protetto contro gli spruzzi dell'acqua, deve essere di gomma oppure essere coperto da gomma.

Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione.

Il cavo di collegamento deve essere controllato regolamente e più essere utilizzato soltanto quando è in perfetto stato.

Un cavo di collegamento danneggiato cui è riperato esclusivamente presso uno dei centri autorizzati per il Servizio Tecnico Bosch.

É permesso'utilizzato soltanto cavi di prolunga del tipo H05VV-F oppure H05RN-F.

Montaggio

Non collegare la macchina alla spina di rete prima che sia stata assemblata completamente.

A Montaggio della calotta di protezione

Applicare la cuffia di protezione 10 sulla testa del tosaerba a filo 7.

Agganciare la cuffia di protezione alla testa del tosaerba a filo e spingerla all'indietro.
2 Premere la cuffia di protezione verso il basso sino a quando esta arrivera a fare presa (clic).

Montaggio delle rotelle (solo ART 30/3000 COMBITRIM)

B1 Applicare le rotelle 11 sulla barra di guida 6.
B2 Montare la vite 19 ed il dato ad alette 18.

Notabene:La posizione delle rotellepuo essere spostata allentando il dato ad alette 18 e regolan-dole sulla posizione richiesta.

B3 Le rotelle possono essere spostate verso l'alto e verso il basso lungo la barra di guida 6 e regolare in base all'altezza di taglio richiesta.

Regolazione

Utilizzo dell'impugnatura regolabile

L'impugnatura regolabile 4 vuo essere messa in diverse posizioni:

Per modificarne la posizione, allentare la vite dell'impugnatura 3 e spostare l'impugnatura regolabile 4.
2 Avvitare forte la vite dell'impugnatura 3 per fissare l'impugnatura regolabile 4 alla posizione scelta.

D Regolazione della lunghezza di tosatura

Ruotare la bussola di fissaggio 5 di 90^
2 Per allungare estrarre la barra di guida e per accorrciare, inseire la barra di guida spingendola. Serrare di nuovo forte la bussola di fissaggio 5.

E Regolazione dell'angolo della testa del tosaerba a filo:

Per modificare l'angolo di inclinazione del taglio, premere verso il basso il pedale 12 e ruotare la barra di guida 6 alla posizione richiesta.

Rilasciare pedale 12.

Regolazione per il taglio di margini

F Spostare le rotelle (se montate):
1 Allentare il dato ad alette 18.
Ruotare le rotelle 11 di 90^ come da illustrazione.
Avvitare il dato ad alette 18.
Regolazione dell'angolo della testa del tosaerba a filo:
1 Premere verso il basso il pedale 12.
Portare la barra di guida 6 alla posizione più bassa. Rilasciare il pedale 12.
H Spostamento della testa del tosaerba a filo:
1 Allentare la vite di fissaggio 5.
Ruotare la barra di guida 6 di 90^ per poter regolare la testa del tosaerba a filo 7 come illustrato per il taglio/taglio di margini. Serrare di nuovo forte la bussola di fissaggio 5.

Taglio e tosatura di bordi

Togliere pietre, pezzetti di legno ed agli altrto tipo di oggetti che possibilmente giaccione sulla superficie da tagliare.

Disinserendo il tosaerba a filo, il filo da taglio continua a girare ora per alcuni secondi. Prima di inseire nuovamente la macchina, aspettre fino a quando il motore/il filo da taglio si sare ferrato completeness.

Non insere nuovamente la macchina subito\ dopo averla disinserita.

Avviare ed arrestare la macchina

Premere l'interruttore 1 e tenerlo premuto. Per disinserire la macchina, rilasciare l'interruttore 1.

Taglio di erba

Muovere il tosaerba verso sinistra e verso destra tenendolo ad una sufficiente distance dal corpo.

Il tosaerba a filo è in grado di tagliare in modo efficiente l'erba fino ad una altezza di 15 cm. In caso di erba più alta, tagliare in diverse fasi.

Prima di tagliare erba alta, smontare le rotelle (solo ART 30/3000 COMBITRIM).

Taglio di erba molto alta/erbace

La macchina è dotata di un filo da taglio extra-resistente; se ne describes il montaggio nel paragrafo «Manutenzione della bobina».

In caso di piante molto alte e resistenti il filo da taglio extra-resistente aumento la prestazione di lavorazione e consente di raggiungere migliori risultati.

J Tosatura di bordi

Operare con il tosaerba a filo lungo il bordo del prato. Al fine di evitare un'usura veloce del filo, attenzione a non far toccare il filo su superfici dure oppure su muri.

Per poter operare più fácilmente, utiliser la staffa di protezione per piante 9 come supporto guida (solo ART 30/3000 COMBITRIM - disponibile comme accessorio opzionale per ART 23/26/2300/2600 COMBITRIM).

K Tagli intorno ad alberi e cespugli

Operare con attenzione quando si taglia intorno ad alberi oppure cespugli in modo da evitare un contatto con il filo da taglio.

Le piante possono morire se se ne danneggia la corteccia.

Per poter operare più fácilmente, utiliser l'impugnatura regolabile e la staffa di protezione per piante 9 (solo ART 30/3000 COMBITRIM - disponibile come accessorio opzionale per ART 23/26/2300/2600 COMBITRIM).

Alimentazione del filo

Il filo in rotazione può consumarsi oppureanche spezzarsi. In una tale situazione il motore gira nella carico e l'erba resta intatta.

L Mentre il tosaerba a filo è in funzione, premerlo contro il terreno oppure contro una superficie dura e rilasciarlo (pressione necessaria esercitata ca. 3kg ). In quello modo il dispositivo di disinnesto 20 libera il filo da taglio. Ad agli attivazione la bobina del filo fa scorrere ca. 4 cm di filo.

Se il filo è completamente rotto, premere due volte al fine di estrarre la lunghezza di filo pari al completo diametro di taglio.

La lama 24 integrata nella calotta di protezione 10 taglia il filo quando questo supera il diametro massimo.

Manutenzione

Prima di qualunque intervento alla macchina, estrarre la spina alla presa di rete.

Nota: Per garantire un funzionamento direvole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.

Controllare regolarmente se la macchina abbia dei difetti visibili come per esempio fissaggi liberi e componenti usurati oppure danneggiati.

Controllare che i coperchi e le protezioni non siano danneggiati e siano montati correttamente. Eseguire le necessarie operazioni di manutenzione e riparazione prima di usare la macchina.

Se nonostante gli accurati procedimenti di produzione e di controllo il tosaerba a filo dovesse guastarsi, la riparazione va fatta effettuare da un Centro di assistenza Clienti autorizzato per gli elettROUTensili Bosch.

Comunicare sempre il codice di ordinazione a 10 cîre dell'elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio!

Manutenzione della bobina

Prima di qualunque intervento alla macchina, estrarre la spina alla presa di rete.

Sostituzione della bobina del filo

Tenere fermo il piano della bobina 23.

Ruotare in senso antiorario il coperchio della bobina 21 e toglierlo.

Togliere la bobina vuota 25 dal coperchio della bobina.

Infilare il filo della nuova bobina, o della bobina sui cui è stato avvolto del filo nuovo,attraverso il foro 22 e poggiarla nel coperchio della bobina 21.

Estrarre alla bobina circa 9 cm di filo.

Riapplicare il coperchio della bobina 21. Così faccendo è necessario che gli arresti si incastrino in maniera percepbile.

Montaggio della bobina con filo da taglio extra-resistente

Tenere fermo il piano della bobina 23.

Ruotare in senso antiorario il coperchio della bobina 21 e toglierlo.

Applicare la bobina con filo da taglio extra-resistente 14 alla posizione corretta sul piano della bobina (innesto a baionetta), premere verso il basso ed avvitare bene in senso orario (click).

Qualora il filo da taglio extra-resistente dovesse rompersi, togliere la bobina come descriptto sopra ed applicare il filo da taglio di riserva 13 nella bobina procedendo come da illustrazioni.

Una riserva di filo da taglio extra-resistente cui esse conservata nella macchina come illustrato nella figura principale.

Avvolgimento di nuovo filo

Togliere la bobina 25 procedendo come descripto sopr.

Premere l'anello di tenuta 27, spingerlo in avanti ed estrarlo più il diametro minore della bobina.

Tagliare circa 8 m di filo dal rotolo del filo di riserva. Schiacciarme un'estremità nella tacco della bobina in modo da farlo sporgere circa 4 mm.

Avolgere il filo seguendo il senso della freccia, tendendo bene ed avendo cura di formare strati ordinati.

Infilare la parte finale del filo atraverso il foro 26 nell'anello di bloccaggio 27.

Tenere teso il filo e spingere l'anello di tenuta 27 oItre il diametro minore della bobina.

Applicare la bobina, come descripto sopr.

Nota bene: Utilizzato esclusivamente fili da taglio di riserva della Bosch. Questoistema speciale è dato di migliorari caratteristiche di taglio e di una migliorare Tecnica di alimentazione. Altri tipi di filo da taglio portano ad una peggiore prestazione di lavoro.

Dopo la tosatura/conservare

Prima di qualunque intervento alla macchina, estrarre la spina alla presa di rete.

Pulire a fondo la parte esterna del tosaerba con una spazzola morbida ed un panno. Non usare acqua, né solventi, né lucidi. Rimuovere completeness l'erba rimasta attaccata ed agli tipo di particella, in modo particolare delle aperture di ventilazione 8.

Poggiare la macchina lateralmente e pulire internamente la calotta di protezione 10. Utilizzando un pezzo di legno oppure un pezzo di materiale in plastica, togliervi l'erba compatta rimasta attaccata.

Appendere il cavo al gancio del cavo integrato. NON avvolgere il cavo di collegamento e di prolunga al gancio del cavo e neppure intorno alla cuffia di protezione. Il cavo può subire dei danni se arrivava a toccare la lama di taglio. Agganciare il cavo ESCLUSI-VAMENTE al gancio del cavo integrato.

Individuzione dei guasti e rimedi

La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore.

Avvertenza: Spagnere la macchina e staccare la spina alla presa di alimentazione prima di iniziare con la ricerca della causa del guasto.

Problema	Possibili cause	Rimedi
Il tosaerba a filo non funziona	Alimentazione elettrica disattivata	Controllare ed attivare l'alimentazione elettrica
	Presa elettrica difettosa	Provare un'altra presa
	Cavo di prolunga danneggiato	Controllare il cavo e, se il caso, sostituirlo
	Fusibile difettoso/bruciato	Sostituire il fusibile
Il tosaerba a filo funziona con interruzioni	Cavo di prolunga danneggiato	Controllare il cavo e, se il caso, sostituirlo Contattare il Centro assistenza Clienti
	Cablaggio interno danneggiato	Contattare il Centro assistenza Clienti
Macchina sopposta a sovraccarico	Erba troppo alta	Tagliare in diverse fasi
La macchina non taglia	Filo troppo corto/rotto	Far scorrere il filo manualmente/automaticamente
Non funziona l'alimentazione del filo da taglio	Bobina vuota	Controllare la bobina
	Filo aggrovigliato nella bobina	Se necessario, riavvolgerlo di nuovo
Il filo da taglio continua a rompersi	Filo aggrovigliato nella bobina	Se necessario, riavvolgerlo di nuovo
	Non si utilizza correttamente il tosa-erba a filo.	Tagliare solo con la punta del filo da taglio ed evitare di toccare pietre, pareti ed altri oggetti duri. Per poter raggiunge la Completa larghezza del taglio far scorrere il filo ad intervalli regolari.

Smaltimento

Avviare ad un ricericlaggio rispetto dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettROUTensili dismessi tra i rifiuti domestici!

Conformmente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del re

cepimento nel diritto nazionale, gli elettrotensili divertati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Centro di Assistenza Clienti

Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il situ:

www.bosch-pt.com

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

+3902/36962663

Fax +39 02 / 36 96 26 62

FilodirettocBon Bosch. +3902 / 36962314

www.Bosch.it

Svizzera

Servizio +41 (0)1/8 47 16 16
Fax [phone]
Consulente per la clientela. 0800551155

Dichiarazione di conformità

Valori misurati conformamente alla norma CE 2000/14 (1,60 m altezza, 1,0 m distance) e EN 28 662.

La misurazione A del livello di pressione acustica dell'utensile è di solito di: Livello di rumorosità 84 dB (A). Potenza della rumorosità 95 dB (A).

Le vibrazioni sull'elemento mano-braccio di solito sono inferiori a 2,5m / s^2

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 786, EN 60 335 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37, CE 2000/14.

CE 2000/14: Il livello della potenza sonora Lwga rarrito e minore di 96 dB (A). Procedimento di valutazione della conformità secondo appendice VI.

Ufficio di sorveglianza technique: SRL, Sudbury England

Stazioni di prova indicate n. d'identificazione: 1088

Leinfelden, 01.12.2004.

Dr. Egbert Schneider

Con riserva di modifiche
