Tipo de producto	Horno empotrable
Marca	HOTPOINT
Modelo	FKQ 89E P HA K
Ancho	43,5 cm
Alto	32 cm
Profundidad	41,5 cm
Volumen	58 L
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Potencia máxima absorbida	2800 W
Programas de cocción manuales	Multinivel, Barbacoa, Gratinado, Cocción rápida, Baja temperatura (40-90°C), Repostería, Pizza, ECO
Programas de cocción automáticos	Pasteles, Pan con función de levado
Rango de temperatura manual	30 °C a 250 °C (300 °C para Barbacoa)
Funciones programables	Temporizador, tiempo de cocción, fin de cocción diferida, pirólisis diferida
Sistema de limpieza	Pirólisis (FAST CLEAN): 3 niveles (Económico 1h, Normal 1h30, Intensivo 2h)
Bloqueo de puerta y mandos	Sí, bloqueo automático en pirólisis
Indicador de calor residual	Sí, barra de calor residual
Iluminación interior	Lámpara halógena 230 V, 25 W, casquillo G9
Accesorios suministrados	Rejilla, bandeja, asador (en algunos modelos), guías deslizantes opcionales
Mantenimiento y limpieza	Limpieza manual con esponja y detergente suave; pirólisis para incineración de suciedad
Piezas de repuesto y reparabilidad	Bombilla, junta de puerta, guías: reemplazables por el usuario; otras reparaciones por servicio autorizado
Seguridad	Bloqueo puerta pirólisis, corte automático en caso de anomalía, indicador calor residual
En espera	Puesta en espera automática después de 30 min sin acción

Preguntas frecuentes - FKQ 89E P HA K HOTPOINT

¿Cuáles son las dimensiones del horno HOTPOINT FKQ 89E P HA K?

Las dimensiones son: ancho 43,5 cm, alto 32 cm, profundidad 41,5 cm.

¿Qué tipo de alimentación eléctrica se necesita?

El horno funciona con corriente alterna 220-240 V ~ 50/60 Hz, con una potencia máxima de 2800 W. Debe conectarse a un enchufe con toma de tierra conforme.

¿Cómo ajustar el reloj del horno?

Presione la tecla de reloj hasta que los números parpadeen, luego gire el botón SELECCIÓN TIEMPO para ajustar la hora y los minutos. Confirme presionando nuevamente la tecla.

¿Cómo usar la función pirólisis (FAST CLEAN)?

Seleccione el programa FAST CLEAN, elija el nivel (Económico 1h, Normal 1h30, Intensivo 2h) luego presione START. La puerta se bloquea automáticamente. Al final, espere hasta que el icono de bloqueo se apague antes de abrir.

¿Qué hacer si la pantalla muestra 'HOT' y la cocción no comienza?

Esto significa que la temperatura interior es demasiado alta para el programa automático seleccionado. Deje enfriar el horno antes de reiniciar la cocción.

¿Cómo reemplazar la bombilla de iluminación del horno?

Desenrosque la cubierta de vidrio, reemplace la bombilla defectuosa por una bombilla halógena de 230 V, 25 W, casquillo G9. Vuelva a colocar la cubierta. No toque la bombilla con las manos desnudas.

¿Puedo programar una cocción diferida?

Sí. Después de seleccionar un programa y ajustar la duración, presione dos veces la tecla de programación para ajustar la hora de fin deseada. Confirme y presione START.

¿Cómo bloquear la puerta y los mandos?

Presione la tecla de bloqueo (símbolo de candado) durante 2 segundos. Suena una señal sonora y aparece un símbolo de llave. Para desbloquear, repita la misma acción.

¿Qué hacer en caso de corte de luz durante una cocción programada?

Si la temperatura del horno no ha bajado demasiado, el programa se reanuda automáticamente donde se detuvo. De lo contrario, se debe reprogramar la cocción después de restablecer la corriente.

¿Cómo limpiar las guías deslizantes?

Las guías deslizantes no se lavan en el lavavajillas. Límpielas con una esponja húmeda y un detergente suave, luego séquelas cuidadosamente.

MANUAL DE USUARIO FKQ 89E P HA K HOTPOINT

Descripción del aparato, 52

Vista de conjunto

Panel de control

Pantalla

Puesta en funcionamiento y uso, 53-54

Bloqueo de puerta / mandos

Programar el reloj

Programar el contador de horas

Poner en funcionamiento la hora

Restablecimiento de las programaciones de fábrica

Espera (Stand by)

Programas, 55-58

Programas de cocción manuales

Programas de cocción automáticos

Programar la cocción

Consejos prácticos para cocinar

Tabla de cocción

Precauciones y consejos, 59

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 60-62

Interrumpir el suministro de corriente eléctrica

Limpiar el aparato

Limpiar la puerta

Sustituir la bombilla

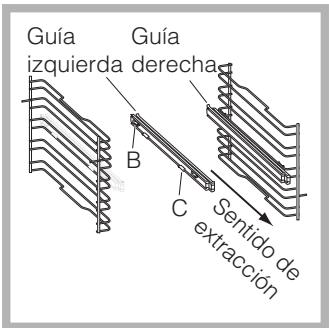

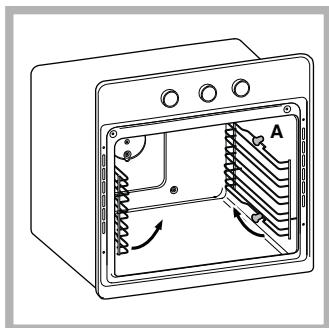

Montaje del Kit Guías Deslizantes

Limpieza automática FAST CLEAN

Anomalías y soluciones, 63

Asistencia, 64

Es importante conservar este manual para poder consultarlo en cualquier momento. En el caso de venta, cesión o mudanza, verifique que permanezca con el aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad.

Colocación

Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección diferenciada de desechos (ver Precauciones y consejos).

La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• Los paneles adyacentes al horno deben ser de materiales resistentes al calor
• En el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C
• Para empotrar el horno, tanto cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

* Sólo para modelos en acero inoxidable

Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa con las características ha sido medido en una instalación de este tipo.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del compartimento. Es preferible instalar el horno apoyado sobre dos listones de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm como mínimo (ver las figuras).

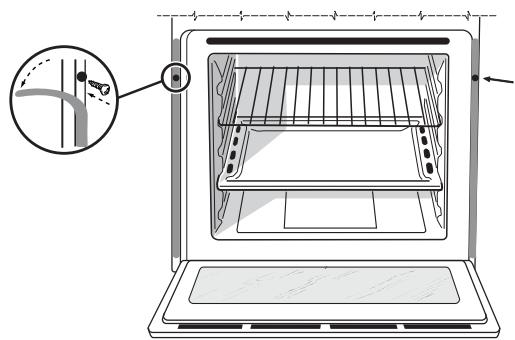

Centrado y fijación

• abra la puerta del horno;
• quitar las guarniciones laterales de la parte alta hasta descubrir los 2 orificios de fijación.
• fije el horno al mueble utilizando los 2 tornillos para madera;
• vuelva a colocar las 2 guarniciones.

¡Todas las partes que garantizan la protección se deben dejar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica

¡Los hornos dotados de cable de alimentación tripolar están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características que se encuentra en el aparato (ver a continuación).

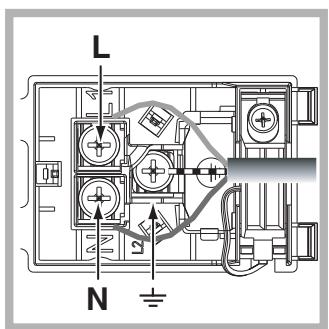

Montaje del cable de alimentación eléctrica

1. Abrir el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tirar y abrir (ver la figura).
2. Instalar el cable de alimentación eléctrica: Aflojar el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos L-N- y colocar los cables bajo las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde (ver la figura).
3. Fijar el cable en el correspondiente sujetacable.
4. Cerrar la tapa del panel de bornes.

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la toma indicada en la placa de características (ver al costado).

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, dimensionado para esta energía y que responda a las normas vigentes (el cable a tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50 °C la temperatura ambiente (por ejemplo, la parte posterior del horno).

¡El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad!

• la toma tenga conexión a tierra y que esté en conformidad con las normas legales;
• la toma sea capaz de soportar la energía máxima de potencia de la energía indicada en la placa de características (ver más abajo);
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características (ver más abajo);
• la toma sea compatible con el enchufe del aparato. Si no es así, cambie la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

¡Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles!

¡El cable no debe doblarse ni comprimirse!

¡El cable debe ser revisado periódicamente y sustituido solo por personal técnico autorizado (ver Asistencia)!

¡La Empresa declina toda responsabilidad cuando estas normas no sean respetadas!

PLACA DE CHARACTERÍSTICAS
Dimensiones	ancho 43,5 cm. altura 32 cm. profundidad 41,5 cm.
Volumen	litros 58
Conexiones electricas	voltaje 220-240V~ 50/60Hz (ver la placà de charactrías) potencia maxima absorbida 2800W
ENERGY LABEL*	Norma 2002/40/CE en la etiquete de los hornos electricos. Norma EN 50304 Clase Consumo de energia para funciona bajo la lawe de convecimiento Forzada - función de calentimiento: ECO.
CE	Este aparato es conforme con las siguientes Normas Comunitarias: 2006/95/CEE del 12.12.06 (Baja Tensión) y posteriores modificaciones - 2004/108/CEE del 15/12/04 (Compatible Electromagnética) y posteriores modificaciones - 93/68/CEE del 22/07/93 y posteriores modificaciones. - 2002/96/CE y posteriores modificaciones. - 1275/2008 modelos "preparado" y "desactivado"

• Sin guías extraíbles

ES

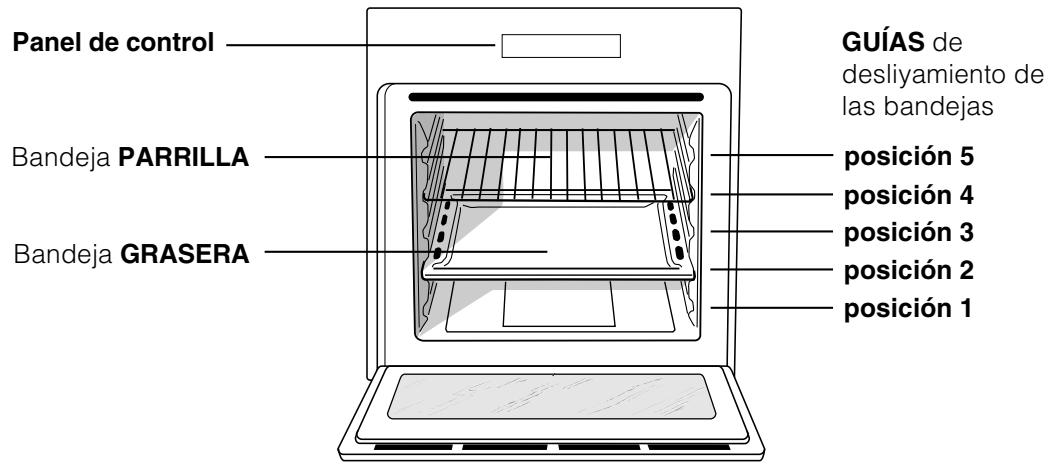

Vista de Conjunto

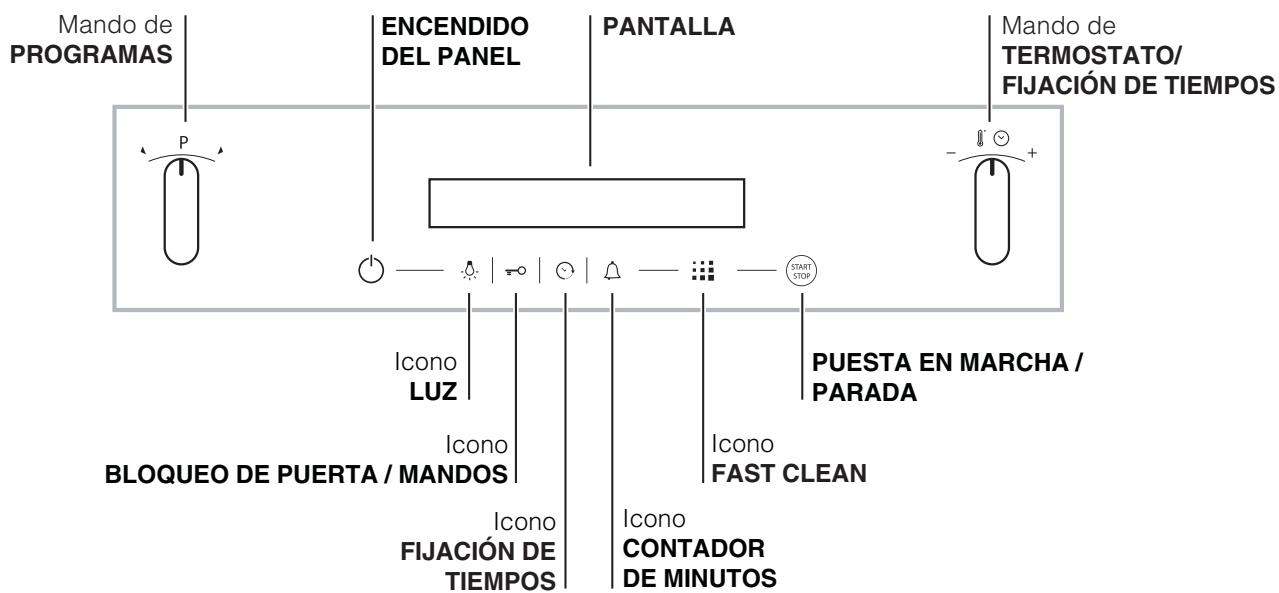

Panel de control

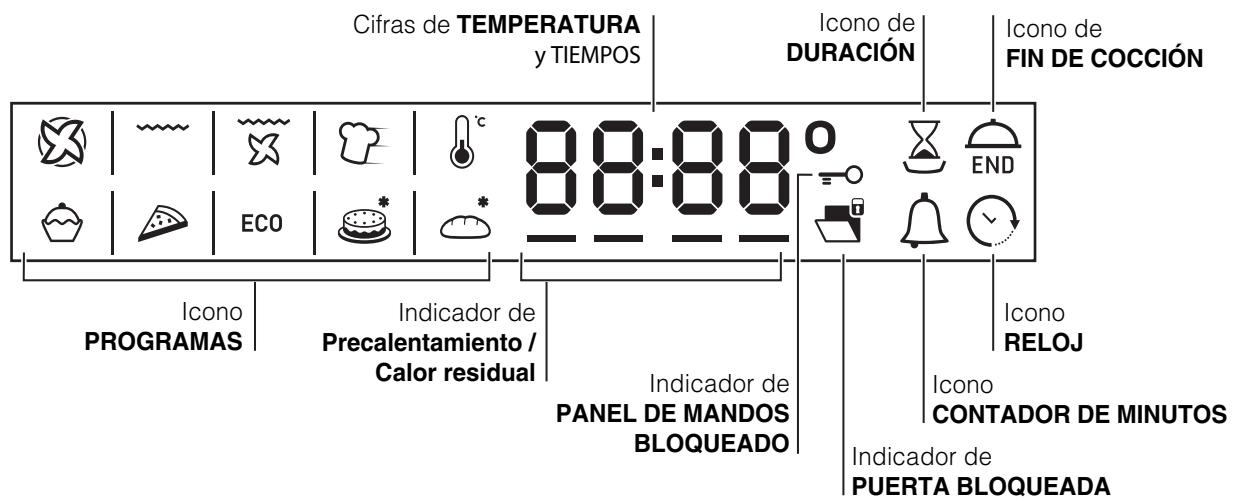

Pantalla

¡La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte se debe a la evaporación de las sustancias utilizadas para proteger el horno.

¡Para facilitar las programaciones, mantenga el mando en su posición: los números se desplazarán en la pantalla más rápidamente. ¡Cada selección se memoriza automáticamente después de 10 segundos. ¡No se pueden activar las teclas táctiles si no se quitan los guantes.

Algunos modelos están dotados de un sistema de bisagras que permite que la puerta se cierre lentamente sin que sea necesario acompañar su recorrido con la mano. Para un uso correcto, antes de cerrar:

• abra completamente la puerta.
• evite forzar el cierre manualmente.

Bloqueo de puerta / mandos

¡Es posible bloquear la puerta y los mandos cuando el horno está apagado, cuando ya ha comenzado o finalizado una cocción y durante la programación.

Para bloquear la puerta y los mandos que regulan el horno, presione el botón O durante 2 segundos, como mínimo. Se emitirá una señal sonora y en la pantalla se visualizará el símbolo llave "n—O". Los

íconos y encendido indican que el bloqueo está activado.

Para desbloquearlo, presione nuevamente el botón durante 2 segundos como mínimo.

¡Mientras está limpiando el aparato puede suceder que cierre inadvertidamente el dispositivo de bloqueo de la puerta (la parte visible es un resorte). En este caso, devuélvalo a la posición de abierto girando el dispositivo de bloqueo hacia arriba (ver la figura).

Programar el reloj

¡El reloj se puede programar solo si el horno está apagado. Si el horno está en modo de espera (stand

by), la primera vez que se presiona el botón se visualiza la hora corriente. Presiónelo nuevamente

para programar la hora.

Después de la conexión a la red eléctrica o tras una interrupción de corriente, el botón y las cifras en la pantalla centellean durante 10 segundos. Para programar el reloj:

1. Presione el botón
2. gire el mando de FIJACIÓN DE TIEMPOS para hacer "+" y "-" y programar la hora.
3. Una vez alcanzada la hora exacta, presione

nuevamente el botón 4. Repita las operaciones descritas pero ahora para modificar los minutos. En el caso de interrupción de la corriente eléctrica, el reloj se debe volver a programar. El icono centelleante en la pantalla indica que el reloj no está correctamente programado.

Programar el contador de minutos

Puede programar el contador de minutos con el horno apagado o encendido. No controla ni el encendido ni el apagado del horno.

Cuando se ha cumplido el tiempo, el contador de horas emite una señal sonora que se detiene cuando pasan 30 segundos o pulsando cualquier botón activo.

Para programar el contador de minutos:

1. Presione el botón
2. Programe el tiempo deseado girando el mando FIJACIÓN DE TIEMPOS hacia "+" y "-".
3. Una vez lograda la programación deseada,

presione nuevamente el botón

El icono encendido indica que el contador de minutos está funcionando. En la pantalla se visualiza la cuenta al revés.

Para anular el contador de horas presione el botón

y con el mando lleve el tiempo hasta 00:00.

Presione nuevamente el botón

Si el icono está apagado indica que el contador de horas no está en funcionamiento.

Poner en funcionamiento el horno

1. Encienda el panel de control presionando el botón

El aparato emite un triple sonido ascendente y se iluminan secuencialmente todos los botones. 2. Seleccione el programa de cocción deseado girando el mando PROGRAMAS. En la pantalla se visualiza: - la temperatura asociada al programa, en el caso

de un programa manual;

• en el caso de un programa automático, "Auto" alternado con la duración.
• Presione el botón START STOP para iniciar la cocción.
• El horno entra en la fase de precalentamiento y los indicadores de precalentamiento se iluminarán a medida que la temperatura sube.
• Una señal sonora y el encendido de todos los indicadores de precalentamiento indicarán que el precalentamiento ha finalizado. A partir de ese momento, es posible introducir los alimentos en el horno.
• Durante la cocción es posible:
• modificar la temperatura girando el mando

TERMOSTATO (solo para programas manuales); - programar la duración de una cocción (ver Programas);

• interrumpir la cocción presionando el botón (START STOP). En este caso, el aparato recuerda la temperatura eventualmente modificada anteriormente (solo para programas manuales).
• apagar el horno manteniendo presionado el botón

durante 3 segundos.

1. El aparato posee un sistema que, cuando se interrumpe la corriente eléctrica y la temperatura del horno no descendió demasiado, reanuda el programa desde el punto en el que fue interrumpido. En cambio, las programaciones que están esperando comenzar, no se restablecen cuando retorna la corriente y deben volver a ser programadas (por ejemplo: se ha programado el comienzo de una cocción para las 20:30 hs. A las 19:30 hs se interrumpe la corriente. Cuando se restablece el paso de corriente, se debe volver a realizar la programación).

! En el programa BARBACOA no está previsto el precalentamiento. ! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte. ! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Ventilación de enfriamiento

Para lograr una disminución de la temperatura externa, un ventilador de enfriamiento genera un chorro de aire que sale entre el panel de control y la puerta del horno y también de la parte inferior de la puerta. En el programa FAST COOKING el ventilador se activa automáticamente cuando diez horas del arranque. Al comienzo del programa FAST CLEAN el ventilador funciona a baja velocidad.

! Al final de la cocción, el ventilador permanece en

funcionamiento hasta que el horno está suficientemente frío.

Luz del horno

La luz se enciende abriendo la puerta del horno o en el momento en el que comienza un programa de cocción.

En los modelos que poseen LED /INSIDE cuando se inicia la cocción se encienden los led de la puerta para lograr una mejor iluminación de todos los niveles de cocción.

El botón · permite encender y apagar la luz en cualquier momento.

Indicadores de calor residual

El aparato está dotado de un indicador de calor residual. Con el horno apagado, en la pantalla se indica que la temperatura en el interior de la cavidad es elevada a través del encendido de la barra de "calor residual". Los elementos que forman la barra se irán apagando a medida que la temperatura en el interior del horno disminuye.

Restablecimiento de las programaciones de fábrica

Existe la posibilidad de que el horno vuelva a funcionar con los valores definidos en fábrica, reinicializando todas las programaciones realizadas por el usuario (reloj y duraciones personalizadas). Para la reinicialización, apague el horno, mantenga girado el mando PROGRAMAS en sentido horario y

presione simultáneamente el botón (START STOP) durante 6 segundos. Una vez producido el restablecimiento, se emitirá una señal sonora. La primera vez que se

presione el botón vuelve al primer encendido.

Espera (Stand by)

Este producto satisface los requisitos impuestos por la resolución. Si no se efectúan operaciones durante 30 minutos y no se ha realizado un bloqueo de mandos o de la puerta, el aparato automáticamente se ubica en modo de espera (stand by). El modo standby se indica con el "Icono Reloj" con intensidad luminosa elevada. Apenas se interactúa nuevamente con el aparato, el sistema retorna al modo operativo.

! Para garantizar que los alimentos sean suaves y crocantes, el horno lanza como vapor de agua la humedad que naturalmente proviene de los alimentos. De este modo se pueden tener excelentes resultados de cocción en todos los platos. !Cada vez que se enciende el horno se propone el primer programa de cocción manual.

Programas de cocción manuales

! Todos los programas tienen una temperatura de cocción predefinida. La cual se puede modificar manualmente eligiendo un valor entre 30°C y 250°C (300°C para el programa BARBACOA). Las modificaciones de la temperatura se memorizarán y se propondrán la próxima vez que se utilice el programa. Si la temperatura elegida es superior a la temperatura interna del horno, en la pantalla se visualizará la palabra "Hot". De todos modos, es posible comenzar la cocción.

Programa MULTINIVEL

Debido a que el calor es constante en todo el horno, el aire cocina y dora la comida de modo uniforme. Es posible utilizar hasta un máximo de dos niveles simultáneamente.

Programa BARBACOA

Se enciende el elemento calentador superior y el asador automático (si está presente). La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura superficial alta. Realice las cocciones con la puerta del horno cerrada (ver "Consejos prácticos para cocinar").

Programa GRATIN

Se enciende el elemento calentador superior y, durante una parte del ciclo, también se ponen en funcionamiento el elemento calentador circular, el ventilador y el asador automático (cuando existe). A la irradiación térmica unidireccional se une la circulación forzada de aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos, aumentando el poder de penetración del calor. Realice las cocciones con la puerta del horno cerrada (ver "Consejos prácticos para cocinar").

Programa COCCIÓN RÁPIDA

Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo nivel.

Programas BAJA TEMPERATURA

Este tipo de cocción permite leudar, descongelar, preparar yogurt, calentar más o menos rápidamente y cocinar lentamente a baja temperatura. Las temperaturas que se pueden seleccionar son: 40, 65 y 90 °C.

Programa PASTELERÍA

Se enciende el elemento calentador posterior y se pone en funcionamiento el ventilador, garantizando un calor suave y uniforme en el interior del horno. Este programa es adecuado para la cocción de alimentos delicados (por ej. tortas que necesitan leudado).

Programa PIZZA

Se encienden los elementos calentadores inferior y circular y se pone en funcionamiento el ventilador. Esta combinación permite un rápido calentamiento del horno. Cuando utilice más de un nivel a la vez, en la mitad de la cocción es necesario intercambiar sus posiciones.

Programa ECO

Se enciende el elemento calentador posterior y se pone en funcionamiento el ventilador, garantizando un calor suave y uniforme en el interior del horno. Este modo de ahorro de energía está recomendado para pequeños platos, ideal para calentar comida y terminar platos a medio cocinar.

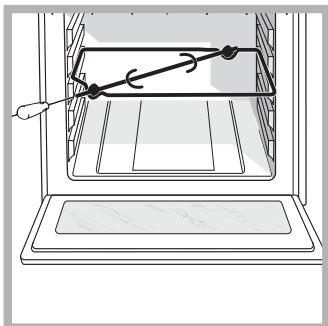

El asador rotativo (sólo en algunos modelos)

Para accionar el asador rotativo (ver la figura) proceder del siguiente modo:

1. Coloque la grasera en la posición 1;
2. Coloque el soporte del asador rotativo en la posición 3 e introduzca el espetón en el orificio

correspondiente ubicado en la pared posterior del horno;

el mando PROGRAMAS o 8 Con ellos programas o iniciados, si se abre la puerta, el asador automático se detiene.

Programas de cocción automáticos

¡La temperatura y la duración de la cocción están preestablecidas por el sistema C.O.P.® (Cocción Óptima Programada) que garantiza

automáticamente un resultado perfecto. La cocción se interrumpe automáticamente y el horno avisa cuando la comida está lista. La cocción se puede realizar encendiendo en frío o en caliente. Se puede personalizar la duración de la cocción antes de que comience, en base a los gustos personales, modificándola en ±5/20 horas según el programa elegido. De todos modos, una vez comenzada la cocción, también es posible modificar su duración. Si la modificación se realiza antes del comienzo del programa, se memoriza y se vuelve a proponer la próxima vez que se utilice el programa. Si la temperatura interna del horno es superior a la propuesta por el programa elegido, en la pantalla se visualiza la palabra "Hot" y no es posible comenzar la cocción; espere hasta que el horno se enfríe.

¡Una vez finalizada la fase de cocción, el horno emite una señal sonora.

¡No abra la puerta del horno para evitar que se alteren los tiempos y las temperaturas de ejecución de las cocciones.

Programa PASTELES

Esta función es ideal para cocinar pasteles, ya sea los que contienen levadura natural como los que contienen levadura química o no contienen levadura. Colocar en el horno cuando está frío. También es posible colocar en el horno cuando está caliente.

Programa PAN

Utilice esta función para cocinar pan. Para obtener los mejores resultados, le aconsejamos seguir atentamente las siguientes indicaciones:

- seguir los pasos de la receta; - respete el peso máximo por grasera; - no olvide colocar 50 g (0,5 dl) de agua fría en la grasera en la posición 5; - la levitación de la masa se realiza a temperatura ambiente durante 1 hora o 1 hora y media según la temperatura de la habitación y hasta que alcance el doble de la masa inicial.

Receta para el PAN:

1 Grasera de 1000g como máximo, Nivel bajo

2 Graseras de 1000g como máximo, Niveles bajo y medio

Receta para 1000g de masa: 600g de Harina, 360g de Agua, 11g de Sal, 25g de levadura fresca (o 2 sobrecitos de levadura en polvo)

Proceso:

• Mezcle la harina y la sal en un recipiente grande.
• Diluya la levadura en el agua ligeramente tibia (aproximadamente 35 grados). Realice un hueco en el medio de la harina.
• Vierta en él la mezcla de agua y levadura.
• Trabaje la masa hasta obtenerla homogénea y poco pegajosa, estirándola con la palma de la mano y volviendo a plegarla sobre sí misma durante 10 minutos.
• Forme una bola, coloque la masa en una ensaladera y cúbrala con una película transparente para evitar que la superficie se seque. Coloque la ensaladera en el horno con la función manual BAJA TEMPERATURA a 40°C y deje que leude durante 1 hora aproximadamente (el volumen de la masa debe crecer hasta el doble).
• Divida la bola para obtener varios panes.
• Colóquelos en la grasera sobre papel para horno.
• Eche harina sobre los panes. Realice cortes en los panes.
• Coloque en el horno cuando esté frío.
• Poner en marcha el programa de cocción PAN.
• Al final de la cocción, deja reposar los panes sobre una parrilla hasta que estén completamente fríos.

Programar la cocción

¡La programación es posible sólo después de haber seleccionado un programa de cocción.

Programar la duración de la cocción

1. Presione el botón 📚 hasta que centelleen el icono y las cifras en la pantalla;
2. gire el mando FIJACIÓN DE TIEMPOS hacia el "+" y "-" para programar el tiempo deseado; si se mantiene el mando en su posición, los números se desplazan más rápidamente.
3. Una vez alcanzada la duración deseada, presione nuevamente el botón. En la pantalla se visualizan alternativamente la duración y la temperatura seleccionada.
4. Presione el botón (START) para iniciar la cocción.
5. Una vez finalizada la cocción, en la pantalla aparece la palabra "END" y se emite una señal sonora.
6. Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

Programar el final de una cocción

¡La programación del final de una cocción es posible sólo después de haber fijado la duración de la cocción. ¡Para usar mejor la programación retardada, es necesario que el reloj esté correctamente programado.

1. Siga el procedimiento de 1 a 3 descrito para la duración;
2. Presione 2 veces el botón: centellearán el icono y las cifras en la pantalla;
3. gire el mando de FIJACION DE TIEMPOS hacer "+" y "-" para programar la hora de finalizacion de la coccion.
4. Una vez alcanzada la hora de finalización

deseada, presione nuevomente el botón. En lapellala se visualizan alternativamente la duración, la hora de finalización de la cocción y la temperatura selecciónada. 5. Presione el botón (START) para activar la programación.

Los iconos y encendidos indican que se ha realizado una programación. En el DISPLAY se

visualizan alternatively la hora de finalización de la cocción y la duración.

1. Una vez finaliza la cocción, en la pantalla aparece la palabra "END" y se emite una señal sonora.
2. Ejemplo: son las 9:00 horas, se programa una duración de 1 hora y 15 Minutes y las 12:30 como hora de finalización. El programa comenza automatistically a las 11:15 horas.

Para anular una programacion, presione el boton (START STOP).

Consejos practicos para cocinar

! En las cocciones ventiladas no utilise las posiciones 1 y 5: son las que reciben directamente el aire caliente locularships. quemar las comidas delicadas.

! En las cocaciones BARBACOA y GRATIN, si se utilizes el asador automatico, colque la grasera en la posicion 1 para recoger los residuos de cocccion (jugos y/o grasas).

MULTINIVEL

• Utilice las posiciones 2 y 4 colocando en la 2 los-alimentos que requirecen mayor calor.
• Coloque la grasa abajo y la parrilla arriba.

BARBECUE

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.
• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

HORNO PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera se reduce el tiempo de cocción y difícilmente se obtiene una pizza crocante.
• En el caso de pizzas muy condimentadas, es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Programas	Alimentos	Peso(Kg)	Posiciones		Precalentamento	Temperatura aconsejada(°C)	Duraciónde la cocción(minutos)
			guiásestándar	guiádeslizantes
Manuales
Multinivel*	Pizza en 2 niveles		2 y 4	1 y 3	si	210-220	20-25
	Tortas glaseadas en 2 niveles/tortas en 2 niveles		2 y 4	1 y 3	si	180	30-35
	Biccocho en 2 niveles (sobre una grasaera)	1+1	2 y 4	1 y 3	si	160-170	20-25
	Pollo asado + patatas		1 y 2/3	1 y 3	si	200-210	65-75
	Cordero	1	2	1	si	190-200	45-50
	Caballa	1	1 o 2	1	si	180	30-35
	Lasañas	1	2	1	si	180-190	35-40
	Petisüus en 3 niveles		1 y 3 y 5	1 y 2 y 4	si	190	20-25
	Biccochos en 3 niveles		1 y 3 y 5	1 y 2 y 4	si	180	10-20
	Biccochitos salados de hojaldre y queso en 2 niveles		2 y 4	1 y 3	si	210	20-25
	Tortas saladas		1 y 3	1 y 3	si	190-200	20-30
Barbacoa*	Caballa	1	4	3	no	300	15-20
	Lenguados y sepias	0,7	4	3	no	300	10-15
	Broquetas de calamares y cangrejos	0,7	4	3	no	300	8-10
	Filete de merluza	0,7	4	3	no	300	10-15
	Verduras a la parrilla	0,5	3 o 4	2 o 3	no	300	15-20
	Bistec de ternera	0,8	4	3	no	300	15-20
	Salchichas	0,7	4	3	no	300	15-20
	Hamburguesas	n° 4 o 5	4	3	no	300	10-12
	Bocadillo caliente con jamón y queso (o pan tostado)	n° 4 o 6	4	3	no	300	3-5
	Pollo asado con asador automatístico (cuando existe)	1	-	-	no	300	70-80
	Cordero asado con asador automatístico (cuando existe)	1	-	-	no	300	70-80
Gratin*	Pollo a la parrilla	1,5	2	2	no	210	55-60
	Sepias	1	2	2	no	200	30-35
	Pollo asado con asador automatístico (cuando existe)	1,5	-	-	no	210	70-80
	Pato asado con asador automatístico (cuando existe)	1,5	-	-	no	210	60-70
	Asado de ternera o de vaca	1	2	2	no	210	60-75
	Asado de cerdo	1	2	2	no	210	70-80
	Cordero	1	2	2	no	210	40-45
Cocción rápida*	Alimentos congelados
	Pizza	0,3	2	1	-	250	12
	Mixto de calabacin y cangrejos	0,4	2	1	-	200	20
	Torta rústica de espinaca	0,5	2	1	-	220	30-35
	Panzerotti (ravioles grandes argentinos)	0,3	2	1	-	200	25
	Lasañas	0,5	2	1	-	200	35
	Panecillos dorados	0,4	2	1	-	180	25-30
	Bocaditos de pollo	0,4	2	1	-	220	15-20
	Precocidos
	Alas de pollo doradas	0,4	2	1	-	200	20-25
	Alimentos Frescos
	Bizcochos (de pastaflora)	0,3	2	1	-	200	15-18
	Plum-cake	0,6	2	1	-	180	45
	Bizcochitos salados de hojaldre y queso	0,2	2	1	-	210	10-12
Baja temperatura*	Pato	1,5	2	1	si	200-210	70-80
	Pollo	1,5	2	1	si	200-210	60-70
	Asado de ternera o de vaca	1	2	1	si	200	70-75
	Asado de cerdo	1	2	1	si	200-210	70-80
	Bizcochos (de pastaflora)	-	2	1	si	180	15-20
	Tartas	1	2	1	si	180	30-35
Pastelería*	Tartas	0,5	2 o 3	1 o 2	si	180	25-35
	Torta de fruta	1	2 o 3	1 o 2	si	180	40-50
	Plum-cake	0,7	2 o 3	1 o 2	si	170-180	45-55
	Tortas pequeñas en 2 niveles	0,7	2 y 4	1 y 3	si	180-190	20-25
	Bizcoco	0,6	2 o 3	1 o 2	si	160-170	30-40
	Petisüus en 3 niveles	0,7	1 y 3 y 5	1 y 2 y 4	si	180-190	20-25
	Bizcochos en 3 niveles	0,7	1 y 3 y 5	1 y 2 y 4	si	180	20-25
	Crepes rellenos	0,8	2	1	si	200	30-35
	Merenque en 3 niveles	0,5	1 y 3 y 5	1 y 2 y 4	si	90	180
	Bizcochitos salados de hojaldre y queso	0,5	2	1	si	210	20-25
Pizza*	Pizza	0,5	2	1	si	210-220	15-20
	Hogazas	0,5	2	1	si	190-200	20-25
Automáticos**
Dulces	Dulces	1	2 o 3	2	no
Pan***	Pan (ver la receta)	1	1 o 2	1	no

• Los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales. La duración del precalentamiento del horno está prefijada y no se puede modificar manualmente. ** La duración de una cocción automática se programa. Los valores pueden ser modificados por el usuario a partir de la duración prefijada. *** Según la receta, añadir 50 gr (0,5 dl) de agua en la grasera colocada en la posición 5.

! Programa ECO : Este programa, con mayor tiempo de cocción pero con un notable ahorro energético, es adecuado para platos como filetes de pescado, pequeña pastelería o verduras. Se adapta también para calentar alimentos y completar cocciones.

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso exponerlo a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque el aparato descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, solo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por eventuales daños derivados de usos impropios, erróneos e irrazonables.
• Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Tome la manija de apertura de la puerta en el centro: en los costados podrá estar caliente.
• Utilice siempre guantes para horno para introducir o extraer recipientes.
• No cubra el fondo del horno con hojas de aluminio.
• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente, podrá incendiarse.
• Cuando el aparato no se utilice, controle siempre que los mandos estén en la posición "●"/"○".
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver

Asistencia).

• No apoye objetos sobre la puerta del horno abierta.
• No está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que hayan recibido instrucciones preliminares sobre el uso del aparato.
• Evite que los niños jueguen con el aparato.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la misma forma que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir posibles daños para la salud y el medio ambiente. El símbolo de la papelera tachada se incluye en todos los productos para recordar la obligación de recolección separada.

Para obtener mayor información sobre la correcta eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Ahorrar y respetar el medioambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la energía de operación, en especial, la "cocción" (ver Programas) y la "limpieza automática retrasada" (ver Mantenimiento y cuidados), permiten organizarse en este sentido.
• Se recomienda efectuar siempre las cocciones en BARBACOA y GRATIN con la puerta cerrada: se obtendrán así mejores resultados y también un sensible ahorro de energía (10% aproximadamente).
• Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Este producto satisface los requisitos impuestos por la nueva Directiva Europea sobre la limitación del consumo de energía en modo de espera o stand by.

Interrumpir el suministro de corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

• Las pequeñas diferencias de color en la parte delantera del horno son debidas a los distintos materiales como vidrio, plástico o metal.
• Las posibles sombras que se puedan advertir en el vidrio de la puerta, similares a estrías, son debidas al reflejo de la luz de la lámpara del horno.
• A temperaturas muy elevadas el esmalte se marca a fuego. Durante este proceso podrían producirse variaciones cromáticas. Esto es normal y no influye de ninguna forma en el funcionamiento del horno. Los bordes de las chapas delgadas no pueden ser esmaltados completamente y, por lo tanto, pueden parecer toscos. Esto no perjudica la protección anticorrosiva.
• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar, use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente cada vez que se utilice, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite el uso de productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables.
• Se aconseja no rociar con detergentes directamente sobre la zona de mandos, sino utilizar una esponja.

¡No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar la puerta

¡En los modelos que poseen LED en el interior no se puede desmontar la puerta.

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos, abrasivos o rasquetas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio.

Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. Para hacerlo, abra completamente la puerta (ver la figura);
2. utilizando un destornillador, levante y gire las palancas F ubicadas en las dos bisagras (ver la figura);

1. Sujete la puerta de los costados y ciérrela lentamente pero no completamente. Luego tire la puerta hacia sí, extrayéndola de su lugar (ver la figura). Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controlar las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada, llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno: 1. Quite la tapa de vidrio del portalámpara.

1. Extraiga la bombilla y sustitúyala con una similar: Lámpara halógena tensión 230V, potencia 25 W, casquillo G 9.
2. Vuelva a colocar la tapa (ver la figura).

¡No toque la lámpara directamente con las manos.

Montaje del Kit Guías Deslizables

Para montar las guías deslizables: 1. Quite los dos bastidores extrayéndolos de los distanciadores A (ver la figura).

1. Elija el nivel en el que va a introducir la guía deslizable. Prestando atención al sentido de extracción de dicha guía, coloque sobre el bastidor la ensambladura B' y bajo la C.

1. Fije los dos bastidores, con las guías montadas, en los orificios correspondientes ubicados en las paredes del horno (ver la figura). Los orificios para el bastidor izquierdo están ubicados arriba,

mientras que los orificios para el derecho están abajo.

1. Por último, encastre los bastidores en los distanciadores A.

¡No coloque las guías deslizables en la posición 5.

Limpieza automática FAST CLEAN

El programa FAST CLEAN eleva la temperatura interior del horno hasta los 500°C y activa el proceso de pirólisis, o sea, la carbonización de los residuos. Más precisamente, la suciedad se incinera. Durante la limpieza automática, las superficies pueden calentarse mucho: mantenga alejados a los niños. A través del vidrio de la puerta del horno, es posible notar que algunas partículas se iluminan: se trata de una combustión instantánea, absolutamente normal, que no constituye ningún peligro.

Antes de activar FAST CLEAN:

• limpie la puerta del horno
• con una esponja húmeda quite los residuos más consistentes del interior del horno. No utilice detergentes;
• quite todos los accesorios y el kit guías deslizables (si existe);
• no deje paños de cocina o manoplas en la manija.

¡Si el horno está excesivamente caliente, la pirólisis podrá no comenzar. Espere hasta que se enfríe.

¡La activación del programa es posible sólo después de haber cerrado la puerta del horno.

Para activar el programa Fast Clean:

1. Encienda el panel de control presionando el botón

1. Presione el botón; en la pantalla se visualizarán alternativamente los temas "Piro", "nor" y la duración por defecto que es de 1:30 h (ciclo normal).
2. Presione el botón y luego gire el mando FIJACIÓN DE TIEMPOS para modificar el nivel de limpieza preferido. Es posible elegir entre 3 niveles diferentes con duración preferida y no modificable:
3. Económico (ECO): gire el mando hacia "-". Duración 1 hora;
4. Normal (NOR): nivel inicial. Duración 1 hora y 30 minutos;
5. Intensivo (INT): gire el mando hacia "+". Duración 2 horas.
6. Presionar el botón para confirmar.
7. Presione el botón START STOP para iniciar la limpieza.

Tanto para el ciclo FAST CLEAN, como para un ciclo de cocción normal, es posible programar la finalización del ciclo de limpieza (ver Programar el final de la limpieza automática).

Dispositivos de seguridad

• Apenas la temperatura alcanza valores elevados, la puerta se bloquea automáticamente; en la pantalla se enciende el icono.
• Presionar el botón (START) permite anular en cualquier momento el ciclo de limpieza;
• Si se produce un acontecimiento anómalo, la alimentación de los elementos calentadores se interrumpe;
• Una vez que se ha bloqueado la puerta, no es posible modificar los valores de duración y finalización.

Programar el final de la limpieza automática

1. Presione 2 veces el botón: centellearán el icono y las cifras en la pantalla;
2. Gire el mando de FIJACIÓN DE TIEMPOS hacia "+" y "-" para programar la hora de finalización de la limpieza.
3. Una vez alcanzada la hora de finalización

deseada, presione nuevamente el botón. En la pantalla se visualizan alternativamente la duración, la hora de finalización y el nivel de limpieza seleccionado.

1. Presione el botón (START) para activar la programación.

Los iconos y encendidos indican que se ha realizado una programación.

1. Una vez finalizada la limpieza, en la pantalla aparece la palabra "END" y se emite una alerta sonora.
2. Ejemplo: son las 9:00 horas, se elige una FAST CLEAN con nivel Económico y, por lo tanto, con una duración prefijada de 1 hora. Se programa las 12:30 como hora de finalización. El programa comenzará automáticamente a las 11:30:00 horas.

Para anular una programación, presione el botón START STOP.

Al finalizar la limpieza automática

Para poder abrir la puerta del horno será necesario esperar que se apague el icono que indica que la temperatura del horno ha descendido hasta un nivel aceptable. En ese momento, es posible detectar la presencia de algunos depósitos de polvo blanco en el fondo y en las paredes del horno: elimínelos con una esponja húmeda cuando el horno esté frío. Si, en cambio, desea aprovechar el calor almacenado para una nueva cocción, los polvos pueden permanecer: no constituyen un peligro para los alimentos que se van a cocinar.

Anomalías y soluciones

Problema	Causa possible	Soluciones
El "Botón Reloj" y las cifras en la噎a centellean.	El aparato ha sido recién connectado a la red electrica o se ha producido una interrupción corriente.	Programar el reoj.
La programación de una coccción no se ha=ejecutado.	Se ha producido una interrupción de corriente.	Volver a realizar las programaciones.
Sólo el "Botón Reloj" está encendido en alta luminosidad.	El aparato está en modo de espera.	Toque un botón等相关iera para salir del modo de espera.
Se ha elegido un programa automático. La噎a visualiza "Hot" y la coccción no se inicia.	La temperature interna en el hora es superior a la propuesta por el programa elevado.	Espere hasta que el hora se enfría.
Se ha elegido la coccción ventilada y el alimento presente quemaduras.	Las posiciones 1 y 5: son las que reciben directamente el aire caliente que podra tener quemaduras en los alimentos delicados.	Se aconseja girar las graseras en la mitad de la coccción.

Atención:

El aparato está dotado de un sistema de diagnóstico que permite detectar problemas de funcionamiento. Los mismos son comunicados en la pantalla mediante mensajes como "F" seguido por números.

En estos casos es necesaria la intervención del servicio de asistencia técnica.

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique que la anomalía no pueda ser resuelta por Ud. mismo.
• Vuelva a poner en marcha el programa para controlar si el inconveniente ha sido resuelto;
• Si no es así, llame al Servicio de Asistencia Técnica Autorizado.

Nunca solicite la asistencia de técnicos no autorizados.

Comunique:

• El tipo de anomalía;
• el mensaje que se observa en el display;
• El modelo del aparato (Mod.);
• El número de serie (S/N);

Esta información se encuentra en la placa de características colocada en el aparato.

La información singular es solo para España.

Para otros países de habla hispana, consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

Piezas y componentes - Mano de obra de los técnicos - Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de Asistencia Técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Italiano, 1

English, 17

Français, 33

Español, 49

Portugués, 65

FKQ 99 E P.20 /HA

FK 89 EL P.20 X /HA

FK 89 EL P.20/HA

FKQ 89 EL P.20 /HA

FKQ 89ES P/HA

FK 89 E P.20 X /HA

FK 89 E P.20 /HA

FK 99 ES P.20 X /HA

FK 99 ES P.20 /HA

7OFK 899EP X RU/HA

70FK 899EP RU/HA

UTQ 89EP /HA

UTQ 89ELP.20 /HA

UT 89EP X /HA

UT 89EP /HA

UT 89ESP.20 X /HA

UT 89ESP.20 /HA

UT 89ELP.20 X /HA

UT 89ELP.20 /HA

FK 892EJP.20X/HA

Índice

Instalación, 66-67

Posicionamiento

Conexión eléctrica

Datos técnicos

Programas de cocción manuales

Programas de cocción automáticos

Indicadores de calor residual

Programas de cocción manuales

Limpieza automática FAST CLEAN

Dispositivos de seguridad

Limpieza configurada

1. Pulse la tecla START para ejecutar la programación. STOP
