FKQ 89E P HA K - Frigorífico combinado HOTPOINT - Manual de utilização gratuito

Tipo de produto	Forno embutir
Marca	HOTPOINT
Modelo	FKQ 89E P HA K
Largura	43,5 cm
Altura	32 cm
Profundidade	41,5 cm
Volume	58 L
Alimentação elétrica	220-240 V ~ 50/60 Hz
Potência máxima absorvida	2800 W
Programas de cozedura manuais	Multiníveis, Churrasco, Gratinado, Cozedura Rápida, Baixa temperatura (40-90°C), Pastelaria, Pizza, ECO
Programas de cozedura automáticos	Bolos, Pão com função de levedação
Intervalo de temperatura manual	30 °C a 250 °C (300 °C para Churrasco)
Funções programáveis	Temporizador, duração de cozedura, fim de cozedura diferido, pirólise diferida
Sistema de limpeza	Pirólise (FAST CLEAN) : 3 níveis (Económico 1h, Normal 1h30, Intensivo 2h)
Bloqueio de porta e comandos	Sim, bloqueio automático em pirólise
Indicador de calor residual	Sim, barra de calor residual
Iluminação interior	Lâmpada halogénea 230 V, 25 W, casquilho G9
Acessórios fornecidos	Grelha, tabuleiro, espeto giratório (em alguns modelos), calhas deslizantes opcionais
Manutenção e limpeza	Limpeza manual com esponja e detergente suave; pirólise para incineração de sujidade
Peças sobressalentes e reparabilidade	Lâmpada, vedante da porta, calhas: substituíveis pelo utilizador; outras reparações por serviço autorizado
Segurança	Bloqueio da porta em pirólise, corte automático em caso de anomalia, indicador de calor residual
Standby	Modo de espera automático após 30 min sem ação

Perguntas frequentes - FKQ 89E P HA K HOTPOINT

Quais são as dimensões do forno HOTPOINT FKQ 89E P HA K?

As dimensões são: largura 43,5 cm, altura 32 cm, profundidade 41,5 cm.

Que tipo de alimentação elétrica é necessária?

O forno funciona em corrente alternada 220-240 V ~ 50/60 Hz, com uma potência máxima de 2800 W. Deve ser ligado a uma tomada com terra conforme.

Como ajustar o relógio do forno?

Prima a tecla do relógio até os números piscarem, depois rode o botão SELEÇÃO TEMPO para ajustar a hora e os minutos. Confirme premindo novamente a tecla.

Como usar a função pirólise (FAST CLEAN)?

Selecione o programa FAST CLEAN, escolha o nível (Económico 1h, Normal 1h30, Intensivo 2h) e prima START. A porta bloqueia automaticamente. No final, aguarde que o ícone de bloqueio se apague antes de abrir.

O que fazer se o ecrã mostrar 'HOT' e a cozedura não iniciar?

Significa que a temperatura interior está demasiado alta para o programa automático selecionado. Deixe o forno arrefecer antes de reiniciar a cozedura.

Como substituir a lâmpada de iluminação do forno?

Desaperte a tampa de vidro, substitua a lâmpada defeituosa por uma lâmpada halogénea de 230 V, 25 W, casquilho G9. Recoloque a tampa. Não toque na lâmpada com as mãos nuas.

Posso programar uma cozedura diferida?

Sim. Após selecionar um programa e ajustar a duração, prima duas vezes a tecla de programação para definir a hora de fim desejada. Confirme e prima START.

Como bloquear a porta e os comandos?

Prima a tecla de bloqueio (símbolo de cadeado) durante 2 segundos. Soa um sinal sonoro e aparece um símbolo de chave. Para desbloquear, repita a mesma ação.

O que fazer em caso de falha de energia durante uma cozedura programada?

Se a temperatura do forno não tiver baixado muito, o programa retoma automaticamente onde parou. Caso contrário, é necessário reprogramar a cozedura após o restabelecimento da corrente.

Como limpar as calhas deslizantes?

As calhas deslizantes não podem ser lavadas na máquina de lavar loiça. Limpe-as com uma esponja húmida e detergente suave, depois seque-as cuidadosamente.

MANUAL DE UTILIZADOR FKQ 89E P HA K HOTPOINT

Para fixar o aparelho ao móvel:

Descrição do aparelho, 68

Vista de conjunto

Painel de comandos

Visor

Início e utilização, 69-70

Bloqueio porta/comandos

Regule o relógio

Programe os avisos de minutos

Início do forno

Restabelecimento das configurações de fábrica

Standby

Programas, 71-74

Programação da cozedura

Conselhos práticos para a cozedura

Tabela de cozedura

Precauções e conselhos, 75

Segurança geral

Eliminação

Economia e respeito do meio ambiente

Manutenção e cuidados, 76-78

Substituição da lâmpada

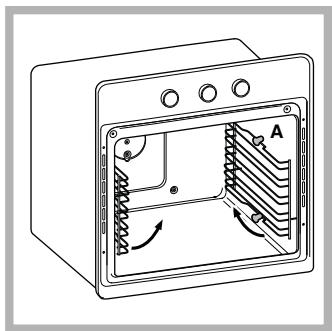

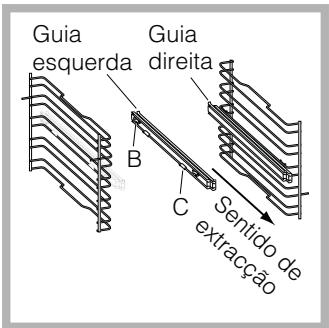

Montagem do Kit Guias Corrediças

Limpeza automática FAST CLEAN

Anomalias e soluções, 79

Assistência Técnica, 80

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de coleta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada seguindo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objetos.

Encaixe

Para garantir um bom funcionamento do aparelho, é necessário que o móvel seja de características adequadas:

• Os painéis adjacentes ao forno devem ser de material resistente ao calor;
• No caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100 °C.
• Para encaixar o forno, quer no caso de instalação sob uma bancada (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas:

* Apenas para os modelos em inox

!Depois de ter encaixado o aparelho, não deve ser possível o contacto com as partes elétricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação.

Ventilação

Para garantir uma boa ventilação, é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que se apoie sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45x560 mm (veja as figuras).

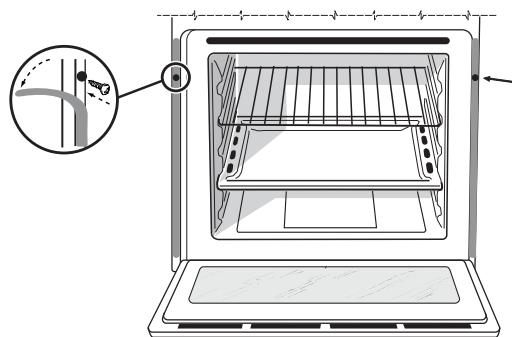

Colocar no centro e prender

Para prender o aparelho no móvel:

• abra a porta do forno;
• desloque as guarnições laterais na parte alta até deixar descobertos os 3 furos de fixação;
• fixe o forno ao móvel utilizando os 2 parafusos para madeira;
• posicione novamente as guarnições.

Todos os componentes de garantia da proteção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação elétrica

Os fornos equipados com cabo de fornecimento são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação situada no aparelho (veja a seguir).

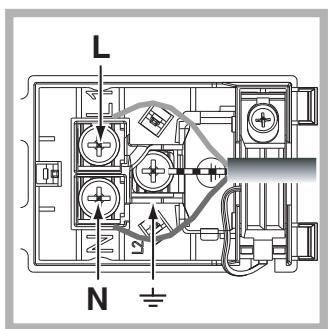

Montagem do cabo de fornecimento

1. Para abrir a caixa de terminais, faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa (veja a figura).
2. Instale o cabo de alimentação: desatarraxe o parafuso do grampo do cabo e os três parafusos dos contatos L-N-≡ e, em seguida, prenda os fios embaixo das cabeças dos parafusos, obedecendo às cores: Azul (N), Castanho (L), Amarelo-Verde (veja a figura).
3. Prenda o cabo no respectivo grampo.
4. Feche a tampa da caixa dos terminais.

Ligação do cabo de alimentação à rede

Monte no cabo uma ficha em conformidade com as normas para a entrega indicada na placa de identificação (veja ao lado). No caso de uma ligação direta à rede, é necessário interpolar, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contatos de 3 mm, na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente (por exemplo, a parte traseira do forno). O técnico instalador é responsável pela realização correta da ligação elétrica e pela obediência das regras de segurança. Antes de efetuar a ligação, certifique-se que: - a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a energia máxima de potência do forno, indicada na placa de identificação (veja a seguir);
• a tensão de alimentação esteja entre os valores da placa de identificação (veja a seguir);
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

Depois de ter instalado o aparelho, o acesso ao cabo elétrico e à tomada da corrente deve ser fácil.

O cabo não deve ser dobrado nem comprimido. O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência técnica).

A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

PLACA DAS CHARACTERISTICAS
Medidas	largura 43,5 cm altura 32 cm profundidade 41,5 cm
Volume	Litros 58
Ligações eletricas	Tensão de 220/240 V~ 50/60Hz (ver quadro das caracteristicas) potência Tmaxa absorvida 2800W
ENERGY LABEL* (ETIQUETA DE ENERGIA*)	Directiva 2002/40/CE acerca dos fornos electricos. Norma EN 50304 Consumo de energia da declaração de Classe com convecção Forçada - funcção de aquecimento: ECO.
CE	Este aparecido está em conformidade com as seguiças Directivas da Comunidade Europaia: 2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores modifications - 2004/108/CEE de 15.12.04 (Compatible Electromagnética) e posteriores modifications - 93/68/CEE de 22/07/93 e posteriores modifications. - 2002/96/CEE e posteriores modifications. - 1275/2008 standby/off mode

• Sem guias removíveis

PT

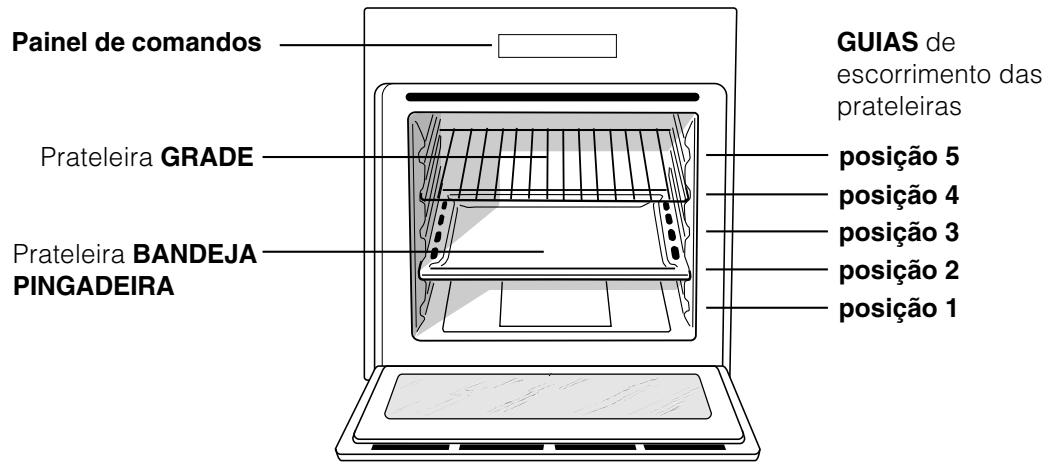

Vista de Conjunto

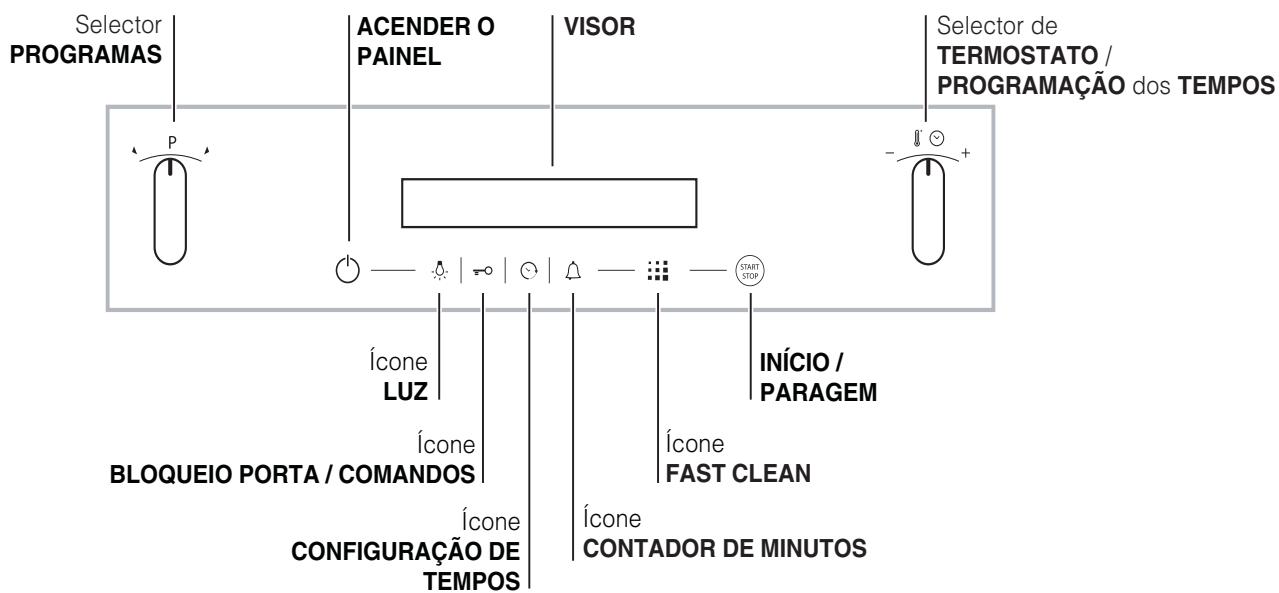

Painel de comandos

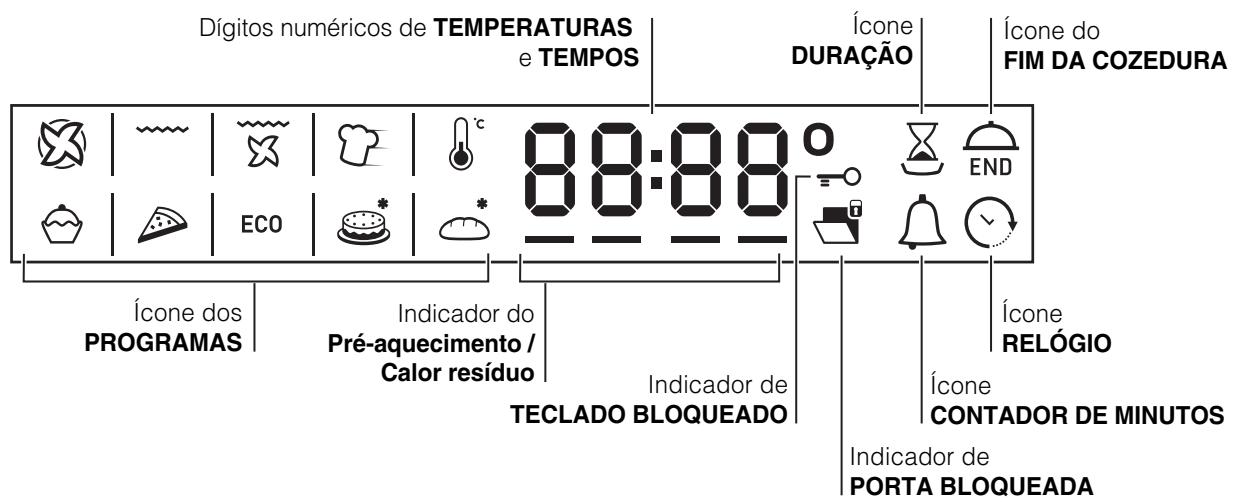

Visor

Quando o acender pela primeira vez, aconselhamos a fazer funcionar o forno vazio pelo menos durante uma hora, com o termostato posto à temperatura máxima e a porta fechada. Pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente deve-se à evaporação das substâncias empregadas para proteger o forno. Para fazer as configurações, mantenha em posição o seletor: os valores no display passarão mais rapidamente. Cada configuração é memorizada automaticamente às vezes 10 segundos. Não é possível ativar as teclas touch se estiver usando luvas.

Alguns modelos dispõem de um sistema de dobradiças que consente o fechamento da porta lentamente, sem que seja necessário acompanhá-la com a mão até o final do percurso. Para uma correta utilização, antes de fechar:

• abra inteiramente a porta;
• evite forçar o fechamento manualmente.

Bloqueio porta/comandos

É possível bloquear a porta e os comandos com o forno desligado, com cozedura iniciada ou terminada e em fase de programação.

Para bloquear a porta e os comandos que regulam o forno, pressione a tecla por ao menos 2 segundos. Tocará um sinal acústico e no display será visualizado o símbolo chave "n—O". Os ícones

acesos indicam o bloqueio ativado. Para desbloquear, pressione novamente por ao menos 2 segundos a tecla

! Ao limpar o aparelho pode acontecer de fechar inadvertidamente o bloqueio da porta (é visível uma mola). Neste caso, coloque-o novamente na posição de aberto girando o bloqueio da porta para cima (veja a figura).

Acertar o relógio

! O relógio pode ser acertado somente com o forno apagado. Se o forno estiver na modalidade "stand-by", com a primeira pressão da tecla visualiza-se a hora atual. Pressione novamente para ajustar

a hora.

Em caso de black-out, a tecla e os valores no display irão piscar por 10 segundos.

Para acertar o relógio:

1. Carregue na tecla
2. rode o seletor de CONFIGURAÇÃO de TEMPOS para "+" ou "-" para regular a hora.
3. Uma vez alcançada a hora exata, prima novamente a tecla
4. Repetir o procedimento descrito acima para regular os minutos.

Em caso de black-out, o relógio deverá ser

configurado novamente. O ícone intermitente no display indica que o relógio não está configurado corretamente.

É possível programar o controle de minutos tanto com o forno apagado quanto aceso. O controle de minutos não comanda o forno para acender-se ou apagar-se.

Quando TERMINAR o prazo, o controle de minutos tocará um sinal acústico, que para antes de 30 segundos ou se carregar em qualquer tecla ativa. Como regular o controle de minutos:

1. Carregue na tecla
2. Regule o tempo desejado girando o seletor PROGRAMAÇÃO DOS TEMPOS em "+" e "-".
3. Uma vez alcançada a configuração desejada, prima novamente a tecla

O ícone aceso indica que o controle de minutos está ativado. O DISPLAY visualiza a contagem regressiva.

Para cancelar o controle de horas, prima a tecla

e com o seletor coloque o tempo em 00:00.

Prima novamente a tecla

Quando o ícone estiver desligado, significará que o controle de horas está desativado.

Início do forno

1. Para acender o painel de comandos prima a tecla O. O aparelho emitirá um tríplice sinal acústico ascendente e irão iluminar-se em sequência todas as teclas.
2. Para selecionar o programa de cozedura que desejar, rode o seletor dos PROGRAMAS. O visor

mostra:

• no caso de programa manual, a temperatura associada ao programa;
• "Auto", alternado à duração, no caso de programa automático.
• Carregue na tecla START STOP para iniciar a cozedura.
• O forno entra na fase de pré-aquecimento, os indicadores de pré-aquecimento acendem-se à medida que a temperatura aumenta.
• Toca um sinal e acendem-se todos os indicadores do pré-aquecimento, a indicar que o pré-aquecimento terminou. É possível colocar os alimentos no forno.
• Durante a cozedura é sempre possível:
• modificar a temperatura girando o selector

TERMOSTATO (somente para programas manuais);

• planear a duração de uma cozedura (veja Programas);
• interromper a cozedura premindo a tecla START STOP. Neste caso, o aparelho lembra a temperatura eventualmente modificada anteriormente (somente para os programas manuais).
• desligue o forno mantendo premida a tecla por 3 segundos.
• No caso de uma interrupção do fornecimento elétrico, se a temperatura do forno não baixar mais, o aparelho é equipado com um sistema que reativa o programa desde o ponto em que tiver sido interrompido. Por outro lado, as programações para início posterior não serão reiniciadas quando a alimentação elétrica for restabelecida, mas deverão ser programadas novamente (por exemplo: foi programado um início de cozedura para as 20:30).

Às 19:30 verifica-se um black-out. Quando a corrente elétrica volta, será necessário reprogramar.

! No programa BARBECUE não há pré-aquecimento. ! Nunca encoste objetos no fundo do forno, para evitar riscos de danos ao esmalte. ! Coloque sempre os recipientes de cozedura sobre a grelha fornecida.

Ventilação de arrefecimento

Para obter uma redução das temperaturas externas, uma ventoinha de arrefecimento gera um jacto de ar que sai entre o painel de comandos, a porta do forno e a parte inferior da porta do forno. No programa FAST COOKING a ventoinha ativa-se automaticamente antes de dez minutos do início da cozedura. No início do programa FAST CLEAN a ventoinha funciona com velocidade baixa.

! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente.

Luz do forno

A luz acende-se quando se abre a porta do forno, ou no momento do início de um programa de cozedura.

Nos modelos dotados de LED /INSIDE no início da cozedura acendem-se os leds na porta para uma melhor iluminação de todos os níveis de cozedura.

A tecla -- permite acender e desligar a luz em qualquer momento.

• O aparelho possui também um indicador de calor residual. Com o forno desligado, o display mostra através do acendimento da barra do "calor residual" a presença de temperatura no interior da cavidade. Cada elemento da barra desliga-se à medida que a temperatura no interior do forno vai arrefecendo.

Restabelecimento das configurações de fábrica

O forno pode ser recolocado aos valores de fábrica, fazendo um reset de todas as configurações efetuadas pelo uso (relógio e durações personalizadas). Para efetuar o reset, desligue o forno, mantenha girado o seletor dos PROGRAMAS no sentido horário e prima contemporaneamente a

tecla START por 6 segundos. Quando o restabelecimento tiver sido completado, será emitido um sinal acústico. No momento da primeira pressão da tecla se voltará ao primeiro acendimento.

Standby

Este produto satisfaz os requisitos impostos pela nova Diretiva Europeia sobre a limitação dos consumos energéticos em stand-by. Se não forem efetuadas operações dentro de 30 minutos, e não for programado nenhum bloqueio de porta ou comandos, o aparelho irá colocar-se automaticamente na modalidade stand-by. A modalidade stand-by é indicada com o "Ícone Relógio" em alta luminosidade. Assim que se efetuar novamente alguma operação no aparelho, o Sistema voltará para a modalidade operativa.

! Para garantir que os alimentos fiquem perfeitamente tenros e crocantes, o forno emite sob a forma de vapor de água a humidade que provém naturalmente dos alimentos. Desta forma, poder-se-ão obter excelentes resultados de cozedura com todos os alimentos. ! A cada acendimento o forno irá propor o primeiro programa de cozedura manual.

! Todos os programas têm uma temperatura de cozedura predefinida. Esta temperatura pode ser regulada manualmente, definida como desejar entre 30 e 250°C (300°C para o programa BARBECUE). Eventuais modificações de temperatura serão memorizadas e propostas novamente na sucessiva utilização do programa. Se a temperatura escolhida for superior à temperatura interna do forno, o display mostrará a escrita "Hot". É de qualquer forma possível iniciar a cozedura.

Programa MULTINÍVEL

Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente.

Programa de BARBECUE

Ativa-se o elemento aquecedor superior e o espeto rotativo (se houver). É aconselhada uma temperatura elevada e direta do grelhador para os alimentos que necessitam de uma temperatura superficial elevada. Efetuar as cozeduras com a porta do forno fechada (veja "Conselhos práticos de cozedura").

Programa de GRATIN

Ativa-se o elemento aquecedor superior e durante uma parte do ciclo também o elemento aquecedor circular, começam a funcionar a ventoinha e o espeto rotativo (se houver). Une a irradiação térmica unidirecional à circulação forçada do ar no interior do forno.

Deste modo, impede-se a queimadura da superfície dos alimentos ao preservar-se o poder de penetração do calor. Efetuar as cozeduras com a porta do forno fechada (veja "Conselhos práticos de cozedura").

Programa de FAST COOKING

Este programa é especificamente indicado para cozeduras rápidas de alimentos previamente preparados (congelados ou previamente cozidos). Os melhores resultados são obtidos se utilizar apenas uma prateleira.

Programas BAIXA TEMPERATURA

Este tipo de cozedura permite levedar, descongelar, preparar iogurte, aquecer mais ou menos rapidamente, cozer lentamente com baixa temperatura. As temperaturas selecionáveis são: 40, 65, 90 °C.

Programa do FORNO PARA PASTÉIS

Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Este programa é indicado para a cozedura dos alimentos delicados (por ex. doces que precisam de levedação).

Programa PIZZA

Ligam-se os elementos aquecedores superior e circular e entra em funcionamento a ventoinha. Esta combinação consente um aquecimento rápido do forno. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura.

Programa ECO

Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Este modo de poupança de energia é recomendado para pratos pequenos, ideal para aquecimento de alimentos e para terminar os cozinhados.

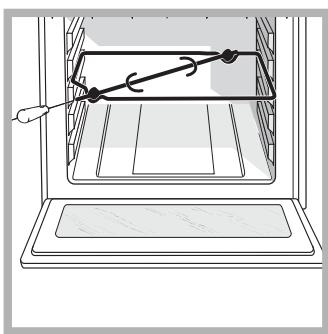

Espeto rotativo (somente em alguns modelos)

Para acionar o espeto rotativo (veja a figura) realize as seguintes operações:

1. coloque a bandeja pingadeira na posição 1;
2. coloque o suporte do espeto rotativo na posição 3, e introduza o espeto no respetivo

orifício, situado na parede traseira do forno;

1. para ligar o espeto rotativo coloque o seletor dos

PROGRAMAS em ou

Com também os programas ® ou ® iniciados, abrindo-se a porta o espeto rotativo para.

Programas de cozedura automáticos

A temperatura e a duração da cozedura podem ser predefinidas mediante o sistema C.O.P.® (Cozedura Óptima Programada) que assegura automaticamente um resultado perfeito. A cozedura interrompe-se automaticamente e o forno desliga-se quando o alimento está cozido. A cozedura pode ser efectuada colocando o alimento no forno frio ou quente. É possível personalizar a duração da cozedura com base nas preferências pessoais, modificando, antes do acendimento, em ±5/20 minutos, de acordo com o programa escolhido. É igualmente possível mudar a duração antes de iniciada a cozedura. Se a modificação for efectuada antes do início do programa, é memorizada e proposta quando utilizar novamente o programa. Se a temperatura interna no forno for superior àquela proposta para o programa escolhido, o display irá mostrar a escrita "Hot" e não será possível iniciar a cozedura; aguarde até que o forno tenha arrefecido.

Quando alcançar a fase de cozedura, o forno emitirá um sinal acústico.

Não abra a porta do forno para fazer alterações nos tempos e nas temperaturas de execução das cozeduras.

Programa de BOLOS

Esta função é ideal para a cozedura de doces à base de lêvedo natural, químico e sem lêvedo. Enformar a frio. É também possível colocar os alimentos no forno não quente.

Programa de PÃO

Utilizar esta função para preparar o pão. Para obter os melhores resultados, aconselhamos seguir atentamente as indicações abaixo:

• respeitar a receita;
• o peso máximo por bandeja pingadeira;
• não esqueça de colocar 50 g (0,5 dl) de água fria na bandeja pingadeira na posição 5;
• a levedação da massa deve ser feita com a temperatura ambiente por 1 hora ou 1 hora e meia, em função da temperatura da cozinha, e em prática, às vezes a massa não atinge o seu volume.

Receita para o Pão:

1 Bandeja pingadeira de 1.000 g. Máx., prateleira baixa 2 Bandejas pingadeiras de 1000g Máx., prateleiras baixa e média

Receita para 1000 g. de massa: 600 g. Farinha, 360 g. Água, 11 g. Sal, 25 g. lêvedo fresco (ou 2 envelopes de pó)

Procedimento:

• Misturar a farinha e o sal em um grande recipiente.
• Diluir o fermento na água levemente morna (aproximadamente 35 graus).
• Abra a farinha.
• Deite a mistura de água e fermento.
• Amasse até obter uma massa homogênea e pouco pegajosa, alisando-a com a palma da mão e dobrando-a sobre si mesma por 10 minutos.
• Forme uma bola, coloque a massa numa tigela e cubra-a com uma película transparente para evitar que a superfície da massa seque. Coloque a tigela no forno na função manual BAIXA TEMPERATURA a 40°C e deixe fermentar por aproximadamente uma hora (o volume da massa deve dobrar).
• Divida a bola para obter vários pães.
• Coloque-os no tabuleiro de recolha sobre um papel de forno.
• Deite farinha sobre os pães.
• Faça alguns cortes nos pães.
• Enformar com o forno frio.
• Iniciar a cozedura PÃO
• No fim da cozedura, deixe repousar os pães sobre uma grelha até que esfriem completamente.

Programação da cozedura

! É possível programar somente antes de ser selecionado um programa de cozedura.

Programação da duração da cozedura

1. Premir a tecla até o ícone e os algarismos começarem a piscar no display;
2. gire o seletor CONFIGURAÇÃO DE TEMPOS para "+" e "-" para regular o tempo desejado; se manter em posição o seletor, os números passarão mais rapidamente para fazer a configuração.
3. Uma vez alcançada a duração desejada, prima novamente a tecla. O display mostrará a duração e a temperatura configuradas.
4. Carregue na tecla START STOP para iniciar a cozedura.
5. Quando a cozedura tiver terminado, no display aparecerá escrito "END" e tocará um sinal acústico.
6. Exemplo: São 9:00 horas e é programada uma duração de cozedura de 1 hora e 15 minutos. O programa irá terminar automaticamente às 10:15.

Programar o fim de uma cozedura

! A programação do fim da cozedura é possível somente antes de ser definida uma duração para a cozedura. ! Para usar da melhor forma a programação posterior, é necessário que o relógio esteja regulado corretamente.

1. Realize as operações de 1 a 3 descritas para a duração;
2. Carregue 2 vezes na tecla: piscam o ícone e algarismos no display;
3. rode o seletor de CONFIGURAÇÃO de TEMPOS para "+" ou "-" para regular a hora de fim da cozedura.
4. Uma vez alcançada a hora de fim desejada, prima novamente a tecla. O display mostrará alternadamente a duração, a hora de fim da cozedura e a temperatura configurada.
5. Carregue na tecla START para ativar a programação. STOP

Os ícones acesos avisam que foi realizada uma programação. No visor são mostradas a hora de final de cozedura e a duração alternadas. 6. Quando a cozedura tiver terminado, no display aparecerá escrito "END" e tocará um sinal acústico.

• Exemplo: São 9:00 horas e é programada uma duração de 1 hora e 15 minutos e as 12:30 como hora do final. O programa inicia automaticamente às 11:15.

Para anular uma programação, carregue na tecla START STOP

Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições 1 e 5: que recebem diretamente ar quente porque poderão provocar queimaduras em alimentos delicados. ! Nas cozeduras de BARBECUE e GRATIN, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

MULTINIVEL

• Utilize as posições 2 e 4, colocando na 2 os alimentos que necessitarem de mais calor.
• Coloque a bandeja pingadeira em baixo e a grade em cima.

BARBECUE

• Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade.
• É aconselhável configurar o nível de energia no maior. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato.

FORNO PARA PIZZA

• Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar o tabuleiro de recolha aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante.
• No caso de pizzas com muita cobertura, é aconselhável colocar o queijo muçarela na metade da cozedura.

Tabela de cozedura

Programas	Alimentos	Peso(Kg)	Posão da prateleiras		Pré-aquecimento	Temperatura aconsehada(°C)	Duraçãoda cozedura(minutos)
Manuais			Guiaspadra	Guiascorreções
Multinível*	Pizza em 2 prateleiras		2 e 4	1 e 3	si	210-220	20-25
	Tortas doces em两大 prateleiras/bolos em两大 prateleiras		2 e 4	1 e 3	si	180	30-35
	Pão-de-Ió em 2 prateleiras (na bandeja pingadeira)		2 e 4	1 e 3	si	160-170	20-25
	Frango assado com batatas	1+1	1 e 2/3	1 e 3	si	200-210	65-75
	Cordeiro	1	2	1	si	190-200	45-50
	Cavala	1	1 o 2	1	si	180	30-35
	Lasanha	1	2	1	si	180-190	35-40
	Bignés em 3 prateleiras		1 e 3 e 5	1 e 2 e 4	si	190	20-25
	Biscoitos em 3 prateleiras		1 e 3 e 5	1 e 2 e 4	si	180	10-20
	Salgadinhos folhados com queijo em 2 prateleiras		2 e 4	1 e 3	si	210	20-25
	Tortas salgadas		1 e 3	1 e 3	si	190-200	20-30
Barbecue*	Cavala	1	4	3	não	300	15-20
	Linguado echas	0,7	4	3	não	300	10-15
	Espetinho dos calamares e camarão	0,7	4	3	não	300	8-10
	Filé de bacalau	0,7	4	3	não	300	10-15
	Verduras na grelha	0,5	3 o 4	2 o 3	não	300	15-20
	Bife de vitela	0,8	4	3	não	300	15-20
	Chouriços	0,7	4	3	não	300	15-20
	Hambúrgueres	n° 4 ou 5	4	3	não	300	10-12
	Tostas (ou pão torrado)	n° 4 ou 6	4	3	não	300	3-5
	Frango no espeto giratório (se houver)	1	-	-	não	300	70-80
	Cordeiro no espeto giratório (se houver)	1	-	-	não	300	70-80
Gratin*	Frango na grelha	1,5	2	2	não	210	55-60
	Chocas	1	2	2	não	200	30-35
	Frango no espeto giratório (se houver)	1,5	-	-	não	210	70-80
	Pato no espeto giratório (se houver)	1,5	-	-	não	210	60-70
	Carne de vitela ou vaca assada	1	2	2	não	210	60-75
	Carne de porco assada	1	2	2	não	210	70-80
	Cordeiro	1	2	2	não	210	40-45
Fast cooking*	Congelados
	Pizza	0,3	2	1	-	250	12
	Mistto abobrinha e camarão panados	0,4	2	1	-	200	20
	Torta rusticà de espinafé	0,5	2	1	-	220	30-35
	Panzerotte	0,3	2	1	-	200	25
	Lasanha	0,5	2	1	-	200	35
	Páezinhos doirados	0,4	2	1	-	180	25-30
	Bolinhos de frango	0,4	2	1	-	220	15-20
	Pre-cozidos
	Asas de frango doiradas	0,4	2	1	-	200	20-25
	Comidas Frescas
	Biscoitos (de massa tenra)	0,3	2	1	-	200	15-18
	Plum cake	0,6	2	1	-	180	45
	Salgadinhos folhados de queijo	0,2	2	1	-	210	10-12
Temperaturabaixa*	Pato	1,5	2	1	si	200-210	70-80
	Frango	1,5	2	1	si	200-210	60-70
	Carne de vitela ou vaca assada	1	2	1	si	200	70-75
	Carne de porco assada	1	2	1	si	200-210	70-80
	Biscoitos (de massa tenra)	-	2	1	si	180	15-20
	Tartes	1	2	1	si	180	30-35
Pastéis*	Tartes	0,5	2 o 3	1 o 2	si	180	25-35
	Torta de fruta	1	2 o 3	1 o 2	si	180	40-50
	Plum cake	0,7	2 o 3	1 o 2	si	170-180	45-55
	Queques pequenos em 2 prateleiras	0,7	2 e 4	1 e 3	si	180-190	20-25
	Pão-de-Ió	0,6	2 o 3	1 o 2	si	160-170	30-40
	Bignés em 3 prateleiras	0,7	1 e 3 e 5	1 e 2 e 4	si	180-190	20-25
	Biscoitos em 3 prateleiras	0,7	1 e 3 e 5	1 e 2 e 4	si	180	20-25
	Crépes recheadas	0,8	2	1	si	200	30-35
	Merengues em 3 prateleiras	0,5	1 e 3 e 5	1 e 2 e 4	si	90	180
	Salgadinhos folhados de queijo	0,5	2	1	si	210	20-25
Pizza*	Pizza	0,5	2	1	si	210-220	15-20
	Fogação	0,5	2	1	si	190-200	20-25
Automáticos**
Doces	Doces	1	2 o 3	2	não
Pane***	Pão (vide a receita)	1	1 o 2	1	não

• Os tempos de cozedura são indicativos e podem ser modificados em função dos próprios gostos pessoais. Os tempos de pré-aquecimento do forno são pré-configurados e não podem ser modificados manualmente. ** Os tempos de duração das cozeduras automáticas são pré-configurados. Os valores são modificáveis pelo usuário a partir da duração pré-configurada. *** Conforme a receita, acrescentar 50 g (0,5 dl) de água na bandeja pingadeira na posição 5.

! Programa ECO: este programa, com tempos de cozedura maiores mas com uma notável poupança energética, é indicado para alimentos tais como filés de peixe, pequena pastelaria e verduras. É igualmente adequado para aquecer alimentos e completar cozeduras.

! Este aparelho foi projetado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi concebido para a utilização de tipo não profissional no âmbito de moradias.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Para deslocar o aparelho, pegue-o sempre pelos específicos manípulos, situados aos lados do forno.
• Não toque no aparelho se estiver descalço, ou com as mãos ou os pés molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não poderá ser considerado responsável pelos danos que houver derivados de usos impróprios, errados ou irracionais.
• Durante o uso deste aparelho, os elementos aquecidos e algumas das partes da porta do forno esquentam-se muito. Tome cuidado para não tocar neles e mantenha as crianças afastadas.
• Evite que o cabo de alimentação de outros eletrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.
• Utilize luvas de forno para colocar e tirar recipientes.
• Não forre o forno com folhas de alumínio.
• Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderia incendiar-se.
• Assegure-se sempre que os seletores estejam na posição "●" quando não estiver a utilizar o aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada elétrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede elétrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las.

Contacte a Assistência Técnica (veja a Assistência Técnica).

• Não coloque objetos sobre a porta do forno aberta.
• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que sejam vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Evite que as crianças brinquem com o aparelho.

Eliminação

• Eliminação do material de embalagem: obedeça às regras locais, de maneira que as embalagens possam ser reutilizadas.
• A diretiva Europeia 2002/96/CE relativa a resíduos de equipamentos elétricos e eletrónicos (REEE) prevê que os eletrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos mais utilizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de coleta seletiva. Para maiores informações sobre a correta eliminação dos eletrodomésticos, os proprietários poderão contactar o serviço de coleta público ou os revendedores.

Economia e respeito do meio ambiente

• Utilizar o forno nos horários a partir do fim da tarde, às vezes primeiras horas da manhã, está contribuindo para reduzir a energia de absorção das empresas de fornecimento de eletricidade. As opções de definição dos programas, especialmente a "cozedura posterior" (veja os Programas) e a "limpeza automática posterior" (veja Manutenção e cuidados), possibilitam organizar-se para isto.
• É recomendável realizar as cozeduras de BARBECUE e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).
• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

Este produto satisfaz os requisitos impostos pela nova Diretiva Europeia sobre a limitação dos consumos energéticos em stand-by.

Antes de realizar qualquer operação, desligue o aparelho da alimentação elétrica.

Limpeza do aparelho

• Ligeiras diferenças de cor no lado anterior do forno devem-se a diversos materiais, como vidro, plástico ou metal.
• Eventuais sombras no vidro da porta, parecidas a estrias, devem-se ao reflexo da luz da lâmpada do forno.
• Com temperaturas muito elevadas, o esmalte é marcado a fogo. Durante este processo, poderão verificar-se variações cromáticas. Isto é normal e não influi de modo algum no funcionamento. As margens das chapas finas não podem ser esmaltadas integralmente e poderão portanto parecer brutas. Isto não prejudica a proteção contra a corrosão.
• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, utilize produtos específicos. É aconselhado enxaguar com água abundante e secar antes da limpeza. Não utilize pós abrasivos nem substâncias corrosivas.
• O interior do forno deve ser sempre limpo de preferência antes de cada utilização, quando ainda estiver morno. Utilize água quente e detergente, enxague e seque com um pano macio. Evite abrasivos.
• Os acessórios podem ser facilmente lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça, exceto as guias corrediças.
• Aconselha-se não evaporar detergentes diretamente na zona dos comandos, mas utilize uma esponja. Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

Limpeza da porta

Nos modelos com LED INSIDE não é possível desmontar a porta.

Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro.

Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. Abra a porta inteiramente (veja a figura);
2. Utilize uma chave de fendas, levante e rode as alavancas F situadas nas duas dobradiças (veja a figura);

1. Segure a porta dos dois lados exteriores e feche-a novamente devagar mas não inteiramente; em seguida, puxe a porta para a frente e retire-a do seu lugar (veja a figura). Para montar novamente a porta, realize, na ordem contrária, as mesmas operações.

Verificação das guarnições

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência Técnica). É aconselhável não usar o forno antes do mesmo ter sido reparado.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do forno: 1. Remova a tampa em vidro do bocal da lâmpada.

1. Retire a lâmpada e substitua-a por outra análoga: lâmpada halógena de 230 V de tensão, 25 W de potência, engate G 9.
2. Monte novamente a tampa (veja a figura).

! Não toque a lâmpada diretamente com as mãos.

Montagem do Kit Guias corrediças

1. Remova os caixilhos tirando-os dos espaçadores A (veja a figura).

1. Escolha a prateleira na qual inserir a guia. Prestando atenção ao sentido de extração da guia, posicione no caixilho antes o encaixe B e depois o encaixe C.

1. Fixe os caixilhos com as guias montadas nos específicos furos situados nas paredes do forno (veja a figura). Os furos para o caixilho esquerdo estão posicionados no alto, os furos para o caixilho direito estão em baixo.
2. Finalmente, encaixe os caixilhos nos espaçadores A.

! Não inserir as guias corrediças na posição 5.

Com o programa FAST CLEAN a temperatura interna do forno chega a 500°C e ativa-se o processo de pirólise, ou seja, a carbonização dos resíduos. A sujidade é literalmente incinerada.

Durante a limpeza automática, as superfícies podem ficar muito quentes: mantenha as crianças afastadas. Pelo vidro da porta do forno é possível observar algumas partículas que se iluminam: trata-se de uma combustão instantânea, um fenômeno absolutamente normal, que não implica perigo algum.

Antes de ativar FAST CLEAN:

• limpe a porta do forno
• com uma esponja úmida retire do interior do forno os resíduos maiores. Não utilize detergentes;
• remova todos os acessórios e o kit de guias corrediças (se houver);
• não deixe panos de prato nem pegadores de tecido na maçaneta.

! Se o forno estiver excessivamente quente, a pirólise poderia não se pôr em funcionamento. Aguarde arrefecer.

Será possível ativar este programa somente depois de ter fechado a porta do forno.

Para ativar o programa Fast Clean:

1. Para acender o painel de comandos prima a tecla

1. Prima a tecla; o display mostra alternadamente as escritas "Piro", "nor" e a duração de default de 1:30h (ciclo normal).
2. Prima a tecla e em seguida gire o selector CONFIGURAÇÃO DE TEMPOS para modificar o nível de limpeza configurado. É possível escolher entre 3 diferentes níveis com duração pré-configurada e não modificável:
3. Econômico (ECO): rodar o selector para "-". Duração 1 hora;
4. Normal (NOR): não inicial. Duração 1 hora e 30 minutos;
5. Intensivo (INT): rodar o selector para "-". Duração 2 horas.
6. Premir a tecla para confirmar.
7. Carregue na tecla (START) para iniciar a limpeza.

Também no ciclo FAST CLEAN, como para um ciclo normal de cozedura, é possível programar quando o ciclo de limpeza terminará (vide Programar o fim da limpeza automática).

• A porta bloqueia-se automaticamente assim que a temperatura alcança valores elevados; acende-se o ícone no display;
• A pressão da tecla (START STOP) permite anular em qualquer momento o ciclo de limpeza;
• Em caso de um evento anômalo, a alimentação dos elementos de aquecimento será interrompida; com a porta trancada, não será mais possível modificar as programações de duração e final.

Programar o fim da limpeza automática

1. Carregue 2 vezes na tecla: piscam o ícone e os algarismos no display;
2. Rode o seletor de CONFIGURAÇÃO de TEMPOS para "+" ou "-" para regular a hora de fim da limpeza.
3. Uma vez alcançada a hora de fim desejada, prima novamente a tecla. O display mostra alternadamente a duração, a hora de fim e o nível de

Os ícones e os acesos indicam que foi realizada uma programação.

1. Quando a limpeza tiver terminado, no display aparecerá escrito "END" e tocará um sinal acústico.
2. Exemplo: são 9:00 horas, é escolhida uma FAST CLEAN com nível Econômico e, em seguida, uma duração predefinida de 1 hora. Planeia-se as 12:30 como hora de final. O programa inicia automaticamente às 11:30.

Para anular uma programação, carregue na tecla

START STOP

No final da limpeza automática

Para poder abrir a porta do forno será necessário aguardar que o ícone se apague: indica que a temperatura do forno desceu a um nível aceitável. Neste ponto será possível constatar a presença de alguns depósitos de poeira branca no fundo e nas paredes do forno: retire-a com uma esponja húmida, com o forno frio. Por outro lado, se desejar aproveitar o calor obtido para iniciar uma cozedura, a poeira também pode ser deixada: não implica qualquer perigo para os alimentos a serem cozidos.

Problema	Possível causa	Solução
A “Tecla Relógio” e os values no display piscam.	O aparecido acaba de ser ligado à rede elétrica ou verificou-se um black-out.	Regular o relógio.
A programação de uma cozedura não foi iniciada.	Houve um black-out.	Reconfigurar as programações.
Sente a “Tecla Relógio” está acesa com alta luminosidade.	O aparecido está na modalidade stand-by.	Tocar qualquer tecla para sair da modalidade stand-by.
Escolhi um programa automatico. O display visualiza “Hot” e a cozedura não inicia.	A temperatura interna doorno é superior àsquela proposta pelo programa escolhido.	Deixar arrefecer oorno.
Escolhi a cozedura ventilada e os alimentos está levamente queimados.	As posições 1 e 5: recebam directamente o ar quente, que poderia queimar os alimentos mais delicados.	Aconselhamos girar as bandejas pingadeiras na metade da cozedura.

Atenção:

Este aparelho é equipado com um sistema de diagnóstico que possibilita detectar eventuais anomalias. Estas são comunicadas no visor mediante mensagens do seguinte tipo: "F" seguido por números.

Nestes casos será necessária uma intervenção da assistência técnica.

Antes de contactar a Assistência:

• Verifique se a anomalia pode ser resolvida autonomamente;
• Reinicie o programa para controlar se o inconveniente foi resolvido;
• Em caso negativo, contacte o Serviço de Assistência Técnica Autorizada.

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;
• a mensagem visível no display;
• o modelo da máquina (Mod.);
• o número de série (S/N).

Estas últimas informações encontram-se na placa de identificação situada no aparelho.
