DX100PC - Ventilador de extracción APPLIED ENERGY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de extracción
Marca	APPLIED ENERGY
Modelo	DX100PC
Alimentación	220-240 V ~ 50 Hz, conexión fija
Tipo de control	Interruptor de cordón incorporado
Doble aislamiento	Sí, no es necesaria conexión a tierra
Montajes posibles	Pared, ventana, panel, techo, conducto de ventilación
Diámetro de perforación (pared/techo)	115 mm
Diámetro de perforación (ventana/panel)	125 mm
Grosor de vidrio admisible	3 a 6 mm (preferiblemente 4 mm)
Grosor de panel admisible	9 a 46 mm (con kit DXDG)
Temperatura ambiente máx.	50 °C
Cableado	Cable de 2 conductores
Protección por fusible	Menor a 5 A
Funciones	Extracción, encendido/apagado por cordón
Mantenimiento	Limpieza de la cubierta frontal con paño húmedo o agua jabonosa, no sumergir
Limpieza prohibida	Disolventes fuertes, inmersión en agua
Seguridad	Interruptor de encendido/apagado fuera del alcance de la bañera/ducha, no instalar sobre una placa de cocción
Normas	Conforme a los reglamentos IEE (GB) y locales
Accesorios incluidos	Conducto mural retráctil, junta, compuerta antirretorno, tornillos

Preguntas frecuentes - DX100PC APPLIED ENERGY

¿Cómo instalar el ventilador DX100PC?

La instalación debe ser realizada por un electricista calificado. Elija una ubicación adecuada (alta, lejos de fuentes de calor). Perfore un agujero de 115 mm (pared) o 125 mm (ventana). Fije la placa de soporte, la compuerta antirretorno, luego conecte el cable de 2 conductores. Consulte el manual detallado para cada paso.

¿Cómo usar el interruptor de cordón?

Tire y suelte la cuerda para encender el ventilador. Repita la operación para apagarlo.

¿Cómo limpiar el ventilador?

Antes de limpiar, desconecte el aparato de la alimentación. Retire la cubierta frontal con un destornillador de 3 mm. Limpie la cubierta con un paño húmedo o una solución de agua jabonosa. Séquela bien antes de volver a colocarla. Nunca sumerja el ventilador ni use disolventes fuertes.

¿El ventilador necesita conexión a tierra?

No, este modelo tiene doble aislamiento. Por lo tanto, no es necesario conectarlo a tierra.

¿Puedo instalar este ventilador en un baño?

Sí, es adecuado para baños y aseos. Asegúrese de respetar las distancias de seguridad: el interruptor (si se usa) debe estar fuera del alcance de las personas en la bañera o ducha.

¿Qué diámetro de agujero para la instalación en pared?

Para montaje en pared o techo, perfore un agujero de 115 mm de diámetro. Para ventana o panel, el diámetro es de 125 mm.

¿Cuál es la tensión de alimentación requerida?

El ventilador funciona con una tensión de red de 220-240 V ~ 50 Hz. Verifique que la tensión indicada en el aparato corresponda a su red.

¿El ventilador DX100PC tiene un temporizador?

No, el modelo DX100PC se controla únicamente mediante el interruptor de cordón. No tiene función de temporización (a diferencia de los modelos DX100T, DX100H, etc.).

¿Qué hacer si el ventilador no funciona?

Primero verifique la alimentación eléctrica y el fusible (menor a 5 A). Asegúrese de que el cordón no esté atascado. Si el problema persiste, contacte a un electricista calificado. Para asistencia, llame a la línea Xpelair al [phone] (GB) o contacte a su distribuidor local.

¿Dónde puedo descargar el manual completo?

El manual está disponible gratuitamente en formato PDF en notice-facile.com. Puede descargarlo directamente en la página del producto DX100PC APPLIED ENERGY.

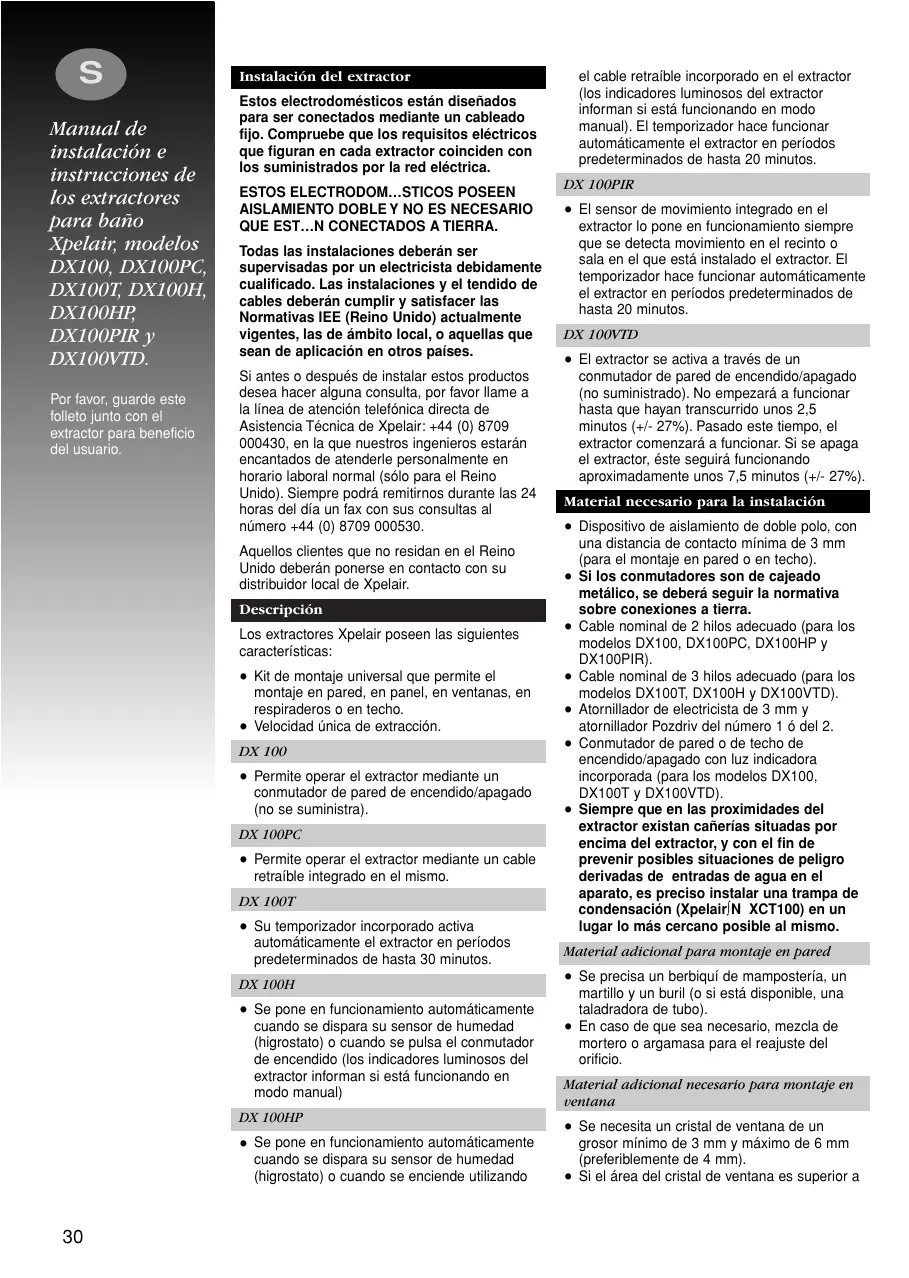

MANUAL DE USUARIO DX100PC APPLIED ENERGY

Por favor, guarde este folleto junto con el extractor para beneficio del usuario.

Instalación del extractor

Estos electrodomésticos están diseñados para ser conectados mediante un cableado fijo. Compruebe que los requisitos eléctricos que figuran en cada extractor coinciden con los suministrados por la red eléctrica.

ESTOS ELECTRODOMÉSTICOS POSEEN AISLAMIENTO DOBLE Y NO ES NECESARIO QUE ESTÉN CONECTADOS A TIERRA.

Todas las instalaciones deben ser supervisadas por un electricista cualificado. Las instalaciones y el tendido de cables deben realizarse y satisfacer las Normativas IEE (Reino Unido) actualmente vigentes, las de ámbito local, o aquellas que sean de aplicación en otros países.

Si antes o después de instalar todos los productos desea hacer una consulta, por favor llame a la línea de atención telefónica directa de Asistencia Técnica de Xpelair: [phone], en la que nuestros ingenieros estarán encantados de atenderle personalmente en horario laboral normal (solo para el Reino Unido). Siempre podrá remitirnos durante las 24 horas del día un fax con sus consultas al número [phone].

Aquellos clientes que no residan en el Reino Unido deben ponerse en contacto con su distribuidor local de Xpelair.

Descripción

Los extractores Xpelair poseen las siguientes características:

• Kit de montaje universal que permite el montaje en pared, en panel, en ventanas, en respiradores o en techo.
• Velocidad única de extracción.

DX100

• Permite operar el extractor mediante un conmutador de pared de encendido/apagado (no se suministra).

DX100PC

• Permite operar el extractor mediante un cable retráctil integrado en el propio aparato.

DX100T

• Su temporizador incorporado activa automáticamente el extractor en periodos predeterminados de hasta 30 minutos.

DX100H

• Se pone en funcionamiento automáticamente cuando se dispara su sensor de humedad (higrostato) o cuando se pulsa el conmutador de encendido (los indicadores luminosos del extractor informan si está funcionando en modo manual).

DX100HP

• Se pone en funcionamiento automáticamente cuando se dispara su sensor de humedad (higrostato) o cuando se enciende utilizando

el cable retráctil incorporado en el extractor (los indicadores luminosos del extractor informan si está funcionando en modo manual). El temporizador hace funcionar automáticamente el extractor en periodos predeterminados de hasta 20 horas.

DX100PIR

• El sensor de movimiento integrado en el extractor lo pone en funcionamiento siempre que se detecta movimiento en el recinto o sala en el que está instalado el extractor. El temporizador hace funcionar automáticamente el extractor en periodos predeterminados de hasta 20 minutos.

DX100VTD

• El extractor se activa a través de un conmutador de pared de encendido/apagado (no suministrado). No empezará a funcionar hasta que hayan transcurrido unas 2,5 horas (+/- 27%). Pasado este tiempo, el extractor comenzará a funcionar. Si se apaga el extractor, este seguirá funcionando aproximadamente unas 7,5 horas (+/- 27%).

Material necesario para la instalación

Dispositivo de aislamiento de doble polo, con una distancia de contacto mínima de 3 mm (para el montaje en pared o en techo). - Si los conmutadores son de cajeado metálico, se deben cumplir la normativa sobre conexiones a tierra. - Cable nominal de 2 hilos adecuado (para los modelos DX100, DX100PC, DX100HP y DX100PIR). - Cable nominal de 3 hilos adecuado (para los modelos DX100T, DX100H y DX100VTD). - Atornillador de electricista de 3 mm y atornillador Pozidriv del número 1 o del 2. - Conmutador de pared o de techo de encendido/apagado con luz indicadora incorporada (para los modelos DX100, DX100T y DX100VTD). - Siempre que en las proximidades del extractor existan canalizaciones situadas por encima del extractor, y con el fin de prevenir posibles situaciones de peligro derivadas de entrada de agua en el aparato, es preciso instalar una trampa de condensación (Xpelair/N XCT100) en un lugar lo más cercano posible al mismo.

Material adicional para montaje en pared

• Se precisa un berbiquí de mampostería, un martillo y un buril (o si está disponible, una taladradora de tubo).
• En caso de que sea necesario, mezcla de mortero o argamasa para el reajuste del orificio.

Material adicional necesario para montaje en ventana

• Se necesita un cristal de ventana de un grosor mínimo de 3mm y máximo de 6mm (preferiblemente de 4mm).
• Si el área del cristal de ventana es superior a

los 0,2 m2 no utilice cristal de 3 mm de espesor.

• Si la instalación se va a realizar en una ventana de doble acristalamiento, se deben obtener del fabricante de la ventana una unidad especialmente diseñada para esto. Internacionalmente solicitar el kit especial con referencia de catálogo Xpelair: DXDG.
• Si la instalación va a tener lugar en ventanas correderas de desplazamiento vertical, se deberá instalar el extractor en la ventana superior. Asegure el marco superior en su posición de cierre e instale topes justo debajo del extractor para evitar que se dañe cuando se suba la ventana.
• Si el extractor se va a instalar en un panel de un grosor situado entre los 9 mm y los 46 mm, necesitará el kit especial con referencia de catálogo DXDG. No instale estos extractores en ningún panel cuyo grosor sea superior a los 46 mm.

Montaje en el techo

Será preciso usar accesorios especiales para su acabado. Estos artículos se pueden adquirir a Xpelair.

1. WT10 - kit de acabado de tubos
2. CFWG100 - rejilla de acabado (blanca o marrón)
3. FD100 / 3 y FD100 /6 - Tubos flexibles.

Dónde instalar el extractor

• Sitúe el extractor en un lugar lo más elevado posible.
• Entre los bordes de la superficie de montaje y el punto central del orificio debe mediar como mínimo una distancia de 110 mm.
• Coloque el extractor lo más lejos posible y enfrente de la fuente principal de renovación de aire para asegurar que el flujo de aire pase adecuadamente por toda la sala.
• Ponga el extractor lo más cerca posible de las fuentes de vapor o de olores.
• No instale el extractor en lugares en los que la temperatura ambiente pueda superar los 50 °C.
• Si se instala en una cocina, el extractor no se debe instalar solo encima de los hornillos o de la parrilla.
• Si el extractor se va a instalar en una sala en la que exista un aparato que consume combustible y que no tenga un tubo de humos equilibrado, será responsabilidad del instalador asegurar que en dicha sala exista una suficiente renovación de aire que impida que los humos se queden en el tubo cuando el extractor funciona a su máxima potencia. Consulte la Normativa sobre Construcción de Edificios para determinar los requisitos específicos.
• El aire extraído no se debe eliminar por los mismos conductos que se eliminan los humos procedentes de aparatos que utilizan una fuente energética distinta de la eléctrica. Se deben observar todas las ordenanzas y regulaciones promulgadas

por las autoridades competentes relativas a la evacuación y entrada de aire, así como sobre las tasas de flujo de aire.

• Si se pretende instalar el extractor en un lugar en el que la atmósfera pueda contener compuestos químicos corrosivos, consulte con nuestro Departamento de Servicio Técnico. (En mercados extranjeros, consulte con el distribuidor Xpelair local).
• Sólo para el modelo DX100PIR: Coloque el extractor en una posición que asegure la detección del movimiento. Se debe poner especial atención a que los rayos detectores no encuentren ninguna obstrucción que pueda afectar al funcionamiento del sensor de movimiento A.

Instalación de los cables y del dispositivo de aislamiento

1. Compruebe que las especificaciones eléctricas que figuran en la placa de la parte posterior del aparato coinciden con las de su red de suministro eléctrico.
2. Verifique que por detrás del lugar elegido para situar el aparato no hay cañerías de agua o gas o cables eléctricos empotrados en la pared o en el techo. En caso de duda, requiera el asesoramiento de un profesional.
3. Aísle la toma de corriente.
4. Tienda el cable desde el dispositivo de aislamiento hasta el lugar en el que está el extractor, y en caso necesario, hágalo a través del conmutador de encendido/apagado.
5. Tienda el cable desde el dispositivo de aislamiento hasta el punto de conexión con la red eléctrica.
6. Instale el dispositivo de aislamiento, y si es necesario, instale también el conmutador de encendido/apagado.
7. Realice todas las conexiones en el interior del dispositivo de aislamiento. Si es necesario, hágalo también en el conmutador de encendido/apagado.

Nota: el conmutador de encendido/apagado se debe situar en un lugar que no pueda ser tocado, ni siquiera accidentalmente, por las personas que utilicen el baño o las duchas.

ATENCIÓN: EN ESTA ETAPA NO REALICE NINGUNA CONEXIÓN A LA RED ELÉCTRICA.

Sólo para Australia: Modelos DX100, DX100PC, DX100HP y DX100

La conexión a la red eléctrica se puede llevar a cabo mediante un cable flexible de 2 hilos continuo con un enchufe de 3 patillas que permita la adecuada inserción en un GPO de 10 amperios aprobado, o bien se puede cablear directamente a través de un dispositivo de superficie de montaje en pared aprobado de 10 amperios con una distancia mínima entre contactos de 3 mm

Sólo para Australia: Modelos DX100T, DX100H y DX100VTD

Estos modelos están permanentemente

Manual de instalación e instrucciones de los extractores para baño Xpelair, modelos DX100, DX100PC, DX100T, DX100H, DX100HP, DX100PIR y DX100VTD.

Por favor, guarde este folleto junto con el extractor para beneficio del usuario.

conectados a la red eléctrica y su funcionamiento se controla mediante un dispositivo remoto. Deben estar directamente cableados a la red eléctrica a través de un dispositivo de superficie de montaje en pared aprobado de 10 amperios con una distancia mínima entre contactos de 3 mm

ATENCIÓN: IMPIDA QUE LOS NIÑOS JUEGUEN CON ESTE ELECTRODOMÉSTICO Y ASEGÚRESE DE QUE SE VIGILA A LOS NIÑOS PEQUEÑOS Y A LAS PERSONAS CON DISCAPACIDADES MENTALES SITUADAS EN LAS PROXIMIDADES DEL MISMO.

Preparación del orificio de montaje

Se deben tomar precauciones especiales al trabajar en lugares situados por encima del nivel del suelo.

ATENCIÓN: SE DEBERÁN UTILIZAR GAFAS PROTECTORAS DURANTE TODAS LAS OPERACIONES EN LAS QUE SE UTILICE UNA TALADRADORA O UN BURIL.

Instalación sobre muro

1. Compruebe que la pared no contiene en su interior cables, cañerías o conductos de cualquier tipo, y que en el exterior no existen elementos que puedan obstruir, por ejemplo, electricidad, gas o agua. En caso de duda, requiera el asesoramiento de un profesional.
2. Marque en la pared el centro geométrico del orificio.
3. Utilice este punto marcado para dibujar un círculo que se ajuste al diámetro del tubo de pared (115 mm de diámetro).

En caso de disponer de una taladradora de tubo:

4a. Utilícela según las instrucciones proporcionadas por el fabricante.

Si no se dispone de una taladradora de tubo:

4b. Haga un taladro central que atraviese la pared.

1. Corte el orificio. No atraviese directamente la pared. El método recomendado es realizar una serie de taladros muy próximos entre sí alrededor de la línea de corte y quitar la mampostería existente entre los taladros con un buril.
2. Salga al exterior y corte un orificio en la pared exterior, repitiendo el proceso anteriormente descrito.
3. Si es necesario, corte un tubo de la longitud adecuada. El tubo mural que se suministra es telescópico y se puede estirar hasta un máximo de 300 mm.
4. Fije el tubo. Asegúrese de que el tubo tiene la suficiente caída y está lo suficientemente lejos y por debajo del extractor para que pueda drenarse en el caso de que entre agua de lluvia desde el exterior.
5. Repare el orificio. Deje fraguar el mortero antes de seguir con la instalación del extractor.

Instalación en ventana o en panel

1. Corte un orificio de 125 mm de diámetro. Si la instalación se va a realizar en una ventana, consiga un cristal ya cortado.
2. El punto central del orificio debe distar como mínimo 110 mm de los bordes del panel o del cristal.

Instalación en un respiradero

1. Compruebe que el respiradero no contiene cables o canalizaciones empotradas. En caso de duda, solicite asesoramiento a un profesional.
2. Corte un orificio de 110 mm en la parte lateral del respiradero.
3. Si el respiradero está aislado con doble pared, utilice el tubo mural para traspasar el hueco entre paredes del respiradero.
4. Fije el tubo, y si es necesario, fije también la trampa de condensación, situándola lo más próxima posible al extractor.

Instalación en el techo

1. Compruebe que ni en el techo ni en las vigas existen cables empotrados. En caso de duda, solicite asesoramiento a un profesional.
2. Corte un orificio de 115 mm de diámetro.

Preparación del extractor para su instalación

Quite la cubierta delantera presionando con un atornillador de 3 mm sobre las pestañas situadas en los laterales de la unidad, a la vez que tira hacia delante de la cubierta delantera.

Montaje del extractor en el orificio

Si se trabaja por encima del nivel del suelo, deberán adoptarse las adecuadas medidas de seguridad.

Instalación en pared, en techo o en respiradero

Marque la posición de la placa trasera.

1. Sostenga la placa trasera de forma que el bloque terminal mire hacia Ud. en la esquina superior izquierda, con el reborde dirigido hacia el orificio.
2. Inserte cuidadosamente el reborde en el tubo de pared / techo o en el respiradero. Ajuste la dirección de la placa trasera para nivelarla convenientemente.
3. Marque en la pared, el techo o en el respiradero las posiciones de los agujeros de montaje situados en la placa trasera.
4. Quite la placa trasera del tubo.
5. Taladre agujeros para los tornillos en estas posiciones, y si es preciso, inserte tacos de fijación.

Monte la placa trasera.

1. Presione la junta acanalada (RG100) sobre el reborde de la placa trasera.
2. Si la instalación se va a realizar en el techo o en un respiradero, presione la pieza de mayor diámetro del tubo telescópico sobre la junta acanalada. En caso necesario, corte primero el tubo a la medida adecuada.
3. Si los cables deben registrarse en el extractor desde atrás, abra el orificio ciego, introduzca los cables a través del orificio de entrada situado en la placa trasera y llévelos hasta los terminales de conexión.
4. Si los cables deben entrar desde arriba, deje el cable libre para fijarlo en el interior del laberinto.
5. Inserte el reborde de la placa trasera en el tubo de pared / techo / respiradero tal como se describe anteriormente.
6. Asegure la placa trasera a la pared / techo / respiradero mediante dispositivos de fijación adecuados. Si se utilizan tornillos, no los pase de rosca al atornillarlos.

Montaje del obturador posterior

1. Quite el papel del burlete de espuma que se suministra y adhiéralo alrededor del exterior del reborde del obturador posterior.
2. Salga afuera. Mantenga abiertas las aspas superior e inferior e inserte el reborde en el tubo de pared.
3. Compruebe que el obturador posterior está correctamente nivelado, marque las posiciones de los dos orificios de fijación, situados en las esquinas superior derecha e inferior izquierda.
4. Quite el obturador posterior del tubo de pared.
5. Taladre orificios para tornillos en estas posiciones y fije los restantes tacos de pared.
6. Mientras mantiene abiertas las aspas superior e inferior, vuelva a colocar el obturador posterior y fíjelo a la pared con los tornillos. No los apriete en exceso.
7. Compruebe que las aspas se abren y cierran con libertad.

Instalación en una ventana o en un panel

Sellado del orificio E

1. Si la instalación se va a realizar en una ventana o en un panel de grosor no superior a los 9 mm, coloque la arandela de goma blanca en el borde del orificio. Si la instalación se lleva a cabo en un panel o en una ventana de doble acristalamiento de grosor superior a los 9 mm, es preciso utilizar el kit DXGD. Siga las instrucciones que vienen con este kit especial.

Fije el obturador posterior al separador F

1. Sostenga las aspas superior e inferior, inserte el obturador posterior en el separador de forma que los taladros de fijación situados en las esquinas superior derecha e inferior izquierda coincidan con los del separador.
2. Inserte dos de los tornillos de punta plana que se suministran para fijar el obturador posterior al separador.

Monte el extractor en la ventana

1. Desde el exterior, otra persona debe sujetar en su posición el obturador posterior y el separador, con el separador apoyado en el cristal.
2. Compruebe que los dos taladros elevados de fijación del separador están situados horizontalmente y bajo el orificio.
3. Desde el interior, sostenga la placa de

manera que el bloque terminal esté situado de cara hacia Ud. en la esquina superior izquierda y con el reborde dirigido hacia ese taladro.

1. Alinee los taladros de la placa base con los del separador.
2. Inserte dos de los tornillos de extremo plano que se suministran en los orificios de sujeción, y fije la placa base al separador. No pase de rosca los tornillos.

Conexiones eléctricas

• Asegúrese de que la toma de electricidad está convenientemente aislada.
• Tienda los cables tal como se observa en la figura y compruebe el diagrama del modelo. Si el cableado se tiende desde arriba, introduzca el cable entre las dos espiguillas y llévelo a lo largo del laberinto hasta alcanzar el bloque de terminales de conexión.
• Apague el conmutador principal de la red y quite los fusibles.
• Conecte el cable precedente del dispositivo de aislamiento a los cables de la red eléctrica.
• En el caso de que el aparato se conecte directamente a la red eléctrica sin que medie ningún conmutador de encendido/apagado, el fusible de protección del aparato no debe superar los 5 amperios.

DX100 solo I

• El ajuste del periodo de funcionamiento adicional tras el apagado se realiza con el mando (T). Gírelo en sentido horario para incrementar el periodo, y en sentido antihorario para reducirlo.

• La humedad se fija en fábrica aproximadamente al 70% de Humedad Relativa (HR), pero puede ajustarse entre un 50% y un 90% con el mando (H).
• El tiempo de retardo se fija en fábrica aproximadamente en 20 horas, pero puede ajustarse con el mando (T).
• Se pueden ajustar los dos mandos. Gire los mandos en sentido horario para incrementar el tiempo o la HR, y en sentido antihorario para reducirlos.

• Ajuste del período de funcionamiento con el mando (T). Gire el destornillador en sentido horario para incrementar el período y en sentido antihorario para reducirlo.

• Si se cablea desde arriba, corte la ranura de entrada del cable que está marcada en la parte superior de la cubierta delantera.
• Coloque la cubierta delantera ajustándola al conducto y empujándola hacia el mismo hasta que el disparador emita un golpe seco al unirse a las ranuras de la cubierta delantera.

Utilización del extractor

• Encienda el extractor mediante un interruptor de

Manual de instalación e instrucciones de los extractores para baño Xpelair, modelos DX100, DX100PC, DX100T, DX100H, DX100HP, DX100PIR y DX100VTD.

Por favor, guarde este folleto junto con el extractor para beneficio del usuario.

encendido/apagado.

• Encienda el extractor tirando del cable y soltándolo después. Haga lo mismo para apagar el aparato.

• Encienda el extractor mediante un interruptor de encendido/apagado. Cuando el interruptor está en posición de apagado, el extractor continúa funcionando durante el tiempo de retardo ajustable.

• Modo manual: utilice el interruptor de encendido/apagado. Cuando apague el extractor, este se apagará automáticamente cuando haya acabado el tiempo de retardo (una luz le indicará si el extractor está en modo manual).
• Modelo automático: el extractor se enciende cuando aumenta la humedad relativa y se apaga cuando esta vuelve a bajar.

• El sensor detecta cualquier movimiento que tenga lugar en la habitación y enciende el extractor. Cuando se detecta un movimiento, el extractor se enciende durante un periodo de tiempo adicional prefijado que se volverá a activar si se detectan más movimientos. Esto permite que la habitación esté ventilada solo mientras alguien la esté utilizando (y justo después). La primera vez que se instale el extractor, tendrá lugar un periodo de defluxación que durará aproximadamente cinco minutos. Durante este tiempo, el extractor funcionará hasta un máximo de dos minutos.

Limpieza (se recomienda una vez al mes)

LA LIMPIEZA DEL EXTRACTOR DEBERÁ SER REALIZADA POR UN ELECTRICISTA CUALIFICADO.

1. Antes de limpiar el extractor, desconéctelo por completo de la alimentación eléctrica.
2. Retire la cubierta delantera presionando el pestillo del disparador situado a los lados de la unidad con un destornillador de 3 mm, y luego tire de la cubierta delantera hacia delante.
3. Puede limpiar la cubierta delantera con un paño húmedo y sin hilos, o también puede lavarla con agua caliente y jabón. Seque bien la cubierta delantera y vuelva a colocarla.
4. No introduzca el extractor en agua ni en cualquier otro líquido para limpiar otras partes del mismo.
5. No utilice nunca disolventes fuertes para limpiar el extractor.
6. No hay ningún requisito de mantenimiento aparte de la limpieza.
