Produkttyp	Abluftventilator
Marke	APPLIED ENERGY
Modell	DX100PC
Stromversorgung	220-240 V ~ 50 Hz, feste Verdrahtung
Steuerungstyp	Integrierter Zugschalter
Doppelisolierung	Ja, keine Erdung erforderlich
Mögliche Montagen	Wand, Fenster, Platte, Decke, Lüftungskanal
Bohrdurchmesser (Wand/Decke)	115 mm
Bohrdurchmesser (Fenster/Platte)	125 mm
Zulässige Glasstärke	3 bis 6 mm (vorzugsweise 4 mm)
Zulässige Plattenstärke	9 bis 46 mm (mit Kit DXDG)
Max. Umgebungstemperatur	50 °C
Verdrahtung	2-Leiter-Kabel
Sicherungsschutz	Unter 5 A
Funktionen	Abluft, Ein/Aus per Zugschalter
Wartung	Reinigung der Frontabdeckung mit feuchtem Tuch oder Seifenwasser, nicht eintauchen
Reinigung verboten	Starke Lösungsmittel, Eintauchen in Wasser
Sicherheit	Ein/Aus-Schalter außerhalb der Reichweite von Badewanne/Dusche, nicht über einem Kochfeld installieren
Normen	Entspricht den IEE-Vorschriften (GB) und örtlichen Bestimmungen
Mitgeliefertes Zubehör	Einziehbare Wanddurchführung, Dichtung, Rückschlagklappe, Schrauben

Häufig gestellte Fragen - DX100PC APPLIED ENERGY

Wie installiere ich den Ventilator DX100PC?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Wählen Sie einen geeigneten Standort (oben, fern von Wärmequellen). Bohren Sie ein Loch von 115 mm (Wand) oder 125 mm (Fenster). Befestigen Sie die Grundplatte, die Rückschlagklappe und schließen Sie dann das 2-Leiter-Kabel an. Für jeden Schritt halten Sie sich an die detaillierte Anleitung.

Wie benutze ich den Zugschalter?

Ziehen Sie die Schnur und lassen Sie sie los, um den Ventilator einzuschalten. Wiederholen Sie den Vorgang, um ihn auszuschalten.

Wie reinige ich den Ventilator?

Trennen Sie das Gerät vor der Reinigung von der Stromversorgung. Entfernen Sie die Frontabdeckung mit einem 3-mm-Schraubendreher. Reinigen Sie die Abdeckung mit einem feuchten Tuch oder einer Seifenlösung. Trocknen Sie sie gründlich, bevor Sie sie wieder anbringen. Tauchen Sie den Ventilator niemals ein und verwenden Sie keine starken Lösungsmittel.

Benötigt der Ventilator eine Erdung?

Nein, dieses Modell ist doppelt isoliert. Eine Erdung ist daher nicht erforderlich.

Kann ich diesen Ventilator in einem Badezimmer installieren?

Ja, er eignet sich für Badezimmer und Toiletten. Beachten Sie die Sicherheitsabstände: Der Schalter (falls verwendet) muss außerhalb der Reichweite von Personen in der Badewanne oder Dusche sein.

Welcher Lochdurchmesser für die Wandmontage?

Für die Wand- oder Deckenmontage bohren Sie ein Loch mit 115 mm Durchmesser. Für ein Fenster oder eine Platte beträgt der Durchmesser 125 mm.

Welche Versorgungsspannung wird benötigt?

Der Ventilator arbeitet mit einer Netzspannung von 220-240 V ~ 50 Hz. Überprüfen Sie, ob die auf dem Gerät angegebene Spannung mit Ihrem Netz übereinstimmt.

Verfügt der Ventilator DX100PC über einen Timer?

Nein, das Modell DX100PC wird nur durch den Zugschalter gesteuert. Es hat keine Timerfunktion (im Gegensatz zu den Modellen DX100T, DX100H, etc.).

Was tun, wenn der Ventilator nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung (unter 5 A). Stellen Sie sicher, dass die Schnur nicht eingeklemmt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker. Für Unterstützung rufen Sie die Xpelair-Hotline unter [phone] (GB) an oder kontaktieren Sie Ihren örtlichen Händler.

Wo kann ich die vollständige Anleitung herunterladen?

Die Anleitung ist kostenlos als PDF auf notice-facile.com verfügbar. Sie können sie direkt auf der Produktseite des DX100PC APPLIED ENERGY herunterladen.

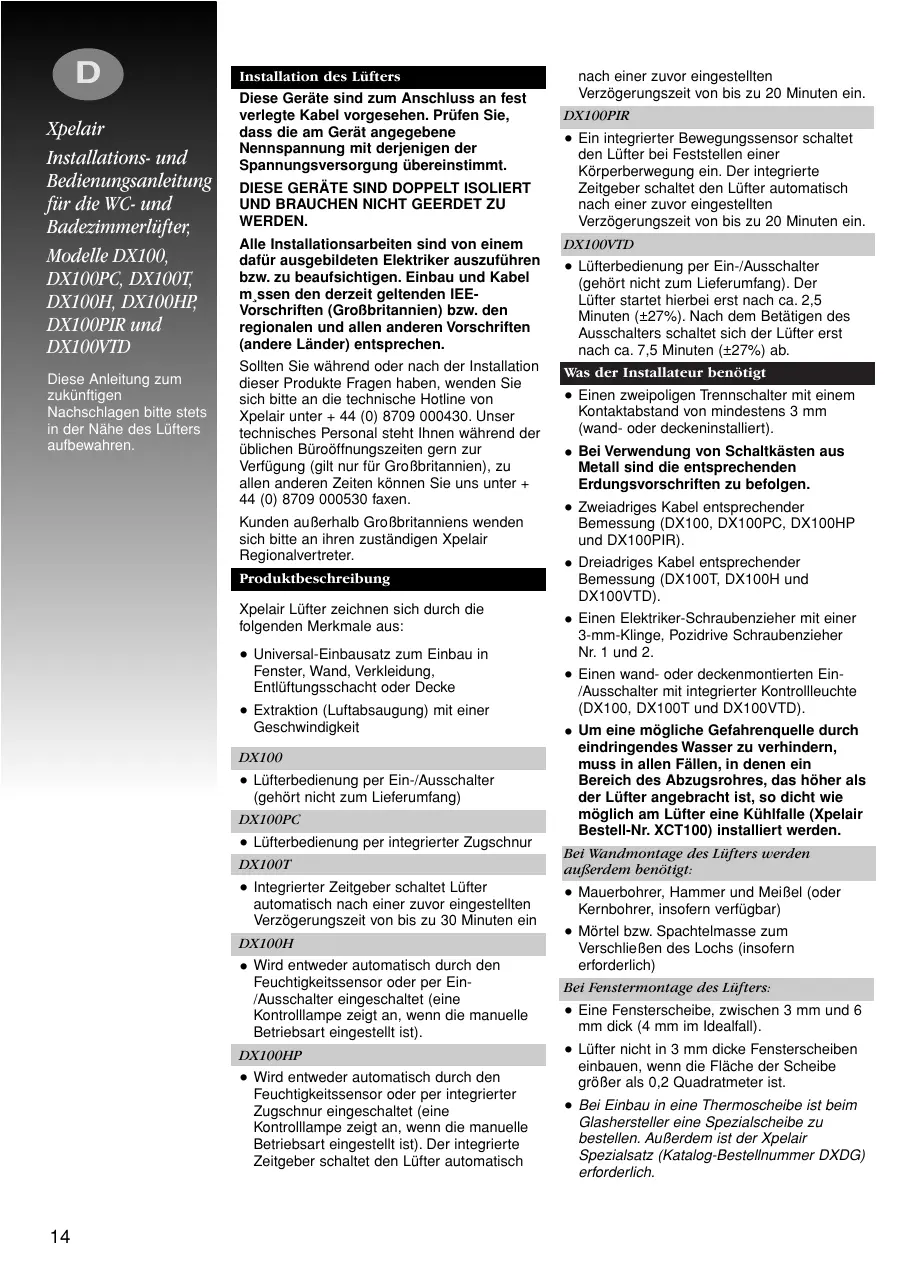

BEDIENUNGSANLEITUNG DX100PC APPLIED ENERGY

Installations- und Bedienungsanleitung für die WC- und Badezimmerläfter, Modelle DX100, DX100PC, DX100T, DX100H, DX100HP, DX100PIR und DX100VTD

Diese Anleitung zum zukünftigen Nachschlagen stets in der Nähe des Lüfters aufbewahren.

Installation des Lüfters

Diese Geräte sind zum Anschluss an fest verlegte Kabel vorgesehen. Prüfen Sie, dass die am Gerät angegebene Nennspannung mit derjenigen der Spannungsversorgung übereinstimmt.

DIESE GERÄTE SIND DOPPELT ISOLIERT UND BRAUCHEN NICHT GEERDET ZU WERDEN.

Alle Installationsarbeiten sind von einem dafür ausgebildeten Elektriker auszuführen bzw. zu beaufsichtigen. Einbau und Kabel müssen den derzeit geltenden IEE-Vorschriften (Großbritannien) bzw. den regionalen und allen anderen Vorschriften (andere Länder) entsprechen.

Sollten Sie während oder nach der Installation dieser Produkte Fragen haben, wenden Sie sich bitte an die technische Hotline von Xpelair unter [phone]. Unser technisches Personal steht Ihnen während der üblichen Büroöffnungszeiten gern zur Verfügung (gilt nur für Großbritannien), zu allen anderen Zeiten können Sie uns unter [phone] faxen.

Kunden außerhalb Großbritanniens wenden sich bitte an ihren zuständigen Xpelair Regionalvertreter.

Produktbeschreibung

Xpelair Lüfter zeichnen sich durch die folgenden Merkmale aus:

Universal-Einbausatz zum Einbau in Fenster, Wand, Verkleidung, Entlüftungsschacht oder Decke - Extraktion (Luftabsaugung) mit einer Geschwindigkeit

DX100

• Lüfterbedienung per Ein-/Ausschalter (gehört nicht zum Lieferumfang)

DX100PC

• Lüfterbedienung per integrierter Zugschnur

DX100T

• Integrierter Zeitgeber schaltet Lüfter automatisch nach einer zuvor eingestellten Verzögerungszeit von bis zu 30 Minuten ein.

DX100H

• Wird entweder automatisch durch den Feuchtigkeitssensor oder per Ein-/Ausschalter eingeschaltet (eine Kontrolllampe zeigt an, wenn die manuelle Betriebsart eingestellt ist).

DX100HP

• Wird entweder automatisch durch den Feuchtigkeitssensor oder per integrierter Zugschnur eingeschaltet (eine Kontrolllampe zeigt an, wenn die manuelle Betriebsart eingestellt ist). Der integrierte Zeitgeber schaltet den Lüfter automatisch

nach einer zuvor eingestellten

Verzögerungszeit von bis zu 20 Minuten ein.

DX100PIR

• Ein integrierter Bewegungssensor schaltet den Lüfter bei Feststellen einer Körperbewegung ein. Der integrierte Zeitgeber schaltet den Lüfter automatisch nach einer zuvor eingestellten Verzögerungszeit von bis zu 20 Minuten ein.

DX100VTD

• Lüfterbedienung per Ein-/Ausschalter (gehört nicht zum Lieferumfang). Der Lüfter startet hierbei erst nach ca. 2,5 Minuten (± 27%). Nach dem Betätigen des Ausschalters schaltet sich der Lüfter erst nach ca. 7,5 Minuten (± 27%) ab.

Was der Installateur benötigt

• Einen zweipoligen Trennschalter mit einem Kontaktabstand von mindestens 3 mm (wand- oder deckeninstalliert).
• Bei Verwendung von Schaltkästen aus Metall sind die entsprechenden Erdungsvorschriften zu befolgen. Zweiadriges Kabel entsprechender Bemessung (DX100, DX100PC, DX100HP und DX100PIR).
• Dreiadriges Kabel entsprechender Bemessung (DX100T, DX100H und DX100VTD).
• Einen Elektriker-Schraubenzieher mit einer 3-mm-Klinge, Pozidrive-Schraubenzieher Nr. 1 und 2.
• Einen wand- oder deckenmontierten Ein-/Ausschalter mit integrierter Kontrollleuchte (DX100, DX100T und DX100VTD). Um eine mögliche Gefahrenquelle durch eindringendes Wasser zu verhindern, muss in allen Fällen, in denen ein Bereich des Abzugsrohres höher als der Lüfter angebracht ist, so dicht wie möglich am Lüfter eine Kühlfalle (Xpelair Bestell-Nr. XCT100) installiert werden.

Bei Wandmontage des Lüfters werden außerdem benötigt:

• Mauerbohrer, Hammer und Meißel (oder Kernbohrer, sofern verfügbar), Mörtel bzw. Spachtelmasse zum Verschließen des Lochs (sofern erforderlich).

Bei Fenstermontage des Lüfters:

• Eine Fensterscheibe, zwischen 3 mm und 6 mm dick (4 mm im Idealfall).
• Lüfter nicht in 3 mm dicke Fensterscheiben einbauen, wenn die Fläche der Scheibe größer als 0,2 Quadratmeter ist.
• Bei Einbau in eine Thermoscheibe ist beim Glashersteller eine Spezialscheibe zu bestellen. Außerdem ist der Xpelair Spezialsatz (Katalog-Bestellnummer DXDG) erforderlich.
• Bei Einbau in Fallfenster ist der Lüfter in das obere Fenster einzubauen. Hierzu oberes Fenster in der geschlossenen Stellung sichern und Anschläge direkt unterhalb des Lüfters anbringen, damit dieser beim Hochschieben des unteren Fensters nicht beschädigt wird.
• Bei Einbau in eine zwischen 9 mm und 46 mm dicke Glasscheibe ist der Xpelair Spezialsatz (Katalog-Bestellnummer DXDG) erforderlich. Lüfter nicht in Glasscheiben einbauen, die über 4 mm stark sind.

Bei Deckenmontage des Lüfters:

Hierzu sind die entsprechenden Zusatzgeräte zum Endanschluss erforderlich. Diese Artikel sind von Xpelair erhältlich.

1. Endanschluss-Abzugsrohr WT10
2. Schaltungs-Endanschlussgrill CFWG100 (weiß oder braun) 3. Biegsame Abzugsrohre FD100/3 und FD100/6

Auswahl des Einbauortes für den Lüfter

• Lüfter so hoch wie möglich anbringen.
• Der Abstand von den Kanten der Einbaufläche zum Mittelpunkt der Bohrung muss mindestens 110 mm betragen.
• So weit wie möglich entfernt und gegenüber der Hauptquelle des Luftaustausches, um einen Luftstrom durch den Raum zu gewährleisten (z. B. gegenüber dem Inneneingang).
• In der Höhe von Dampf- oder Geruchsquellen.
• Nicht dort, wo die Umgebungstemperaturen 50 °C überschreiten können.
• Bei Einbau in einer Küche darf der Lüfter nicht unmittelbar über einem Herd oder einem in Augenhöhe angebrachten Grill installiert werden.
• Bei Installation in einem Raum, der einen Ölbrenner mit unausgeglichenem Flammrohr enthält, hat der Installateur zu gewährleisten, dass ausreichend Austauschluft vorhanden ist, um zu verhindern, dass während des maximalen Absaugbetriebs des Lüfters Dämpfe in das Flammrohr gesogen werden. Siehe entsprechende Bauvorschriften.
• Abluft darf nicht in ein Flammrohr austreten, das zum Absaugen von Abgasen anderer Geräte dient, die mit anderen Energiearten als Elektrizität betrieben werden. Hinsichtlich des Abführens von Abluft und der Störungsgeschwindigkeiten beim Absaugen sind die geltenden Vorschriften aller entsprechenden Behörden einzuhalten. Vor dem Einsatz des Lüfters in möglicherweise chemisch ätzenden

Atmosphären muss unsere technische Kundendienstabteilung konsultiert werden. (Ausland: bitte an den zuständigen Xpelair Regionalvertreter wenden.)

• Gilt nur für den DX100PIR: Der Einbauort ist so zu wählen, dass Bewegungen festgestellt werden können. Hierbei ist auch darauf zu achten, dass der Erfassungsbereich A nicht durch Gegenstände blockiert oder in anderer Form beeinträchtigt wird.

Installation des Trennschalters und der Kabel

1. Prüfen, dass die an der Rückseite des Gerätes angegebene Nennspannung mit derjenigen der Spannungsversorgung übereinstimmt.
2. Prüfen, dass an der Stelle, an der die Installation des Schalters beabsichtigt ist, keine Elektrokabel, Gas- oder Wasserleitungen o. Ä. verlaufen (in der Wand oder oberhalb der Decke). Im Zweifelsfall fachmännischen Rat einholen.
3. Spannungsversorgung trennen.
4. Kabel vom Trennschalter zu der Stelle verlegen, an der die Installation des Lüfters vorgesehen ist (ggf. über den Ein-/Ausschalter).
5. Kabel vom Trennschalter zum Anschlusspunkt an das Stromnetz verlegen.
6. Trennschalter und ggf. Ein-/Ausschalter installieren.
7. Alle erforderlichen Anschlüsse am Trennschalter und ggf. am Ein-/Ausschalter herstellen.

Hinweis: Die Stelle, an der der Ein-/Ausschalter angebracht wird, muss so ausgewählt werden, dass er von badenden oder duschenden Personen nicht berührt werden kann.

WARNUNG: ZU DIESEM ZEITPUNKT NOCH KEINEN ANSCHLUSS AN DER SPANNUNGSVERSORGUNG HERSTELLEN!

Gilt nur für Australien (DX100, DX100PC, DX100HP und DX100PIR)

Der Anschluss an die Spannungsversorgung kann mit einem zweiadrigen Netzkabel hergestellt werden, das mit einem dreistiftigen Stecker versehen ist. Dieser Stecker wird entweder an einer zugelassenen und mit 10 A abgesicherten Netzsteckdose angeschlossen oder das Netzkabel wird über einen zugelassenen und mit 10 A abgesicherten Wandschalter mit mindestens 3 mm Abstand zwischen den Kontakten direkt verkabelt.

Gilt nur für Australien (DX100T, DX100H und DX100VTD)

Diese Modelle sind zum permanenten Anschluss an der Spannungsversorgung ausgelegt, und ihr Betrieb wird über einen Fernschalter gesteuert. Sie sind über einen zugelassenen 10-A-Wandschalter mit

Xpelair Installations- und Bedienungsanleitung für die WC- und Badezimmerlüfter, Modelle DX100, DX100PC, DX100T, DX100H, DX100HP, DX100PIR und DX100VTD

Diese Anleitung zum zukünftigen Nachschlagen bitte stets in der Nähe des Lüfters aufbewahren.

mindestens 3 mm Abstand zwischen den Kontakten direkt an der Spannungsversorgung anzuschließen.

WARNUNG: KINDER DÜRFEN NICHT MIT DIESEM GERÄT SPIELEN! KINDER UND AUFSICHTSBEDÜRFTIGE PERSONEN SIND ENTSPRECHEND ZU BEAUFSICHTIGEN!

Vorbereitung des Lochs

Bei Übergrundarbeiten sind entsprechende Sicherheitsvorkehrungen zu treffen.

WARNUNG: BEIM BOHREN UND MEISSELN IST EIN AUGENSCHUTZ ZU TRAGEN!

Bei Einbau in eine Wand

1. Prüfen, dass in der Wand, an der die Installation des Lüfters vorgesehen ist, keine Rohrleitungen oder Kabel verlaufen und an der Wand keine anderen Hindernisse vorhanden sind, wie z.B. Elektro-, Gas- oder Wasseranschlüsse. Im Zweifelsfall fachmännischen Rat einholen.
2. An der Wand den Mittelpunkt des Abzugslochs markieren.
3. Um diesen Mittelpunkt herum einen Kreis mit einem Durchmesser von 115 mm für die Mauerdurchführung anzeichnen.

Bei Einsatz eines Kernbohrers:

4a. Den Kernbohrer entsprechend der Bedienungsanleitung des Bohrmaschinenherstellers verwenden.

Falls kein Kernbohrer verfügbar ist:

4b. Ein mittiges Loch vollständig durch die Wand bohren. 5. Das Loch ausschneiden, aber nicht vollständig durch die Wand. (Empfohlene Methode: Entlang der Markierungslinie eine Reihe dicht beieinander liegender Löcher bohren und das Mauerwerk zwischen den Löchern mit einem Meißel entfernen.) 6. Nach draußen gehen und ein Loch in der Außenwand ausschneiden, wobei das oben erläuterte Verfahren wiederholt wird. 7. Das Abzugsrohr ggf. auf die korrekte Länge zuschneiden. Das beiliegende Teleskop-Wandrohr kann auf eine Länge von max. 300 mm ausgezogen werden. 8. Das Abzugsrohr einsetzen. Gewährleisten, dass das Abzugsrohr ein Gefälle vom Lüfter wegweisend besitzt, damit evtl. eindringendes Regenwasser nach außen abläuft. 9. Loch verschließen. Vor dem Fortsetzen mit der Lüfterinstallation warten, bis der Mörtel bzw. die Spachtelmasse abgebunden sind.

Bei Installation in ein Fenster oder eine Verkleidung

1. Ein Loch mit einem Durchmesser von 125 mm ausschneiden bzw. zum Einbau in ein

Fenster eine bereits zurechtgeschnittene Scheibe besorgen.

1. Der Abstand vom Mittelpunkt des Loches zur Kante der Verkleidung oder Glasscheibe muss mindestens 110 mm betragen.

Bei Einbau in einen Lüftungsschacht

1. Prüfen, dass im Lüftungsschacht keine Leitungen oder Kabel verlaufen. Im Zweifelsfall fachmännischen Rat einholen.
2. An der Seite des Schachtes ein Loch mit einem Durchmesser von 110 mm ausschneiden.
3. Ist der Schacht von einer Hohlwand umgeben, den Hohlraum mit dem Wandrohr überbrücken.
4. Abzugsrohr und ggf. Kühlfalle anbringen, wobei sich die Kühlfalle so nahe wie möglich am Lüfter befinden sollte.

Bei Einbau des Lüfters in eine Decke

1. Prüfen, dass in der Decke bzw. in den Deckenträgern keine Leitungen oder Kabel verlaufen. Im Zweifelsfall fachmännischen Rat einholen.
2. Ein Loch mit einem Durchmesser von 115 mm ausschneiden.

Vorbereitung des Lüfters zum Einbau

Vordere Abdeckung abnehmen, indem die Verriegelungen an den Seiten des Geräts mit einem 3-mm-Schraubendreher eingedrückt werden und die vordere Abdeckung zugleich nach vorn gezogen wird.

Lüfter in das Loch einsetzen

Bei Übergrundarbeiten sind die entsprechenden Sicherheitsvorkehrungen zu treffen.

Bei Einbau des Lüfters in eine Wand, Decke oder einen Lüftungsschacht

Die Position der Sockelplatte markieren.

1. Die Sockelplatte so halten, dass der Anschlussklemmenblock in der linken oberen Ecke auf Sie und die Lippe in Richtung Loch weist.
2. Die Lippe vorsichtig in die Mauerdurchführung, die Decke oder den Abzugsschacht einsetzen.
3. Die Sockelplatte so ausrichten, dass sie bündig und waagerecht sitzt.
4. An der Wand, Decke oder dem Abzugsschacht die Lage der drei Befestigungslöcher in der Sockelplatte markieren.
5. Die Sockelplatte aus dem Abzug herausnehmen.
6. An diesen Stellen ggf. Schraubenlöcher bohren und Dübel einsetzen.

Befestigung der Sockelplatte

1. Die gerippte Dichtung (RG100) auf die Lippe der Sockelplatte ① schieben.
2. Bei Einbau in eine Decke oder einen Abzugsschacht: Das Stück des Teleskop-Wandrohres mit dem größeren Durchmesser auf die gerippte Dichtung drücken. Zuvor ggf. das Rohr auf die erforderliche Länge zusammenschieben.
3. Falls der Lüfter von hinten verkabelt wird, den Auswerfer entfernen. Das Netzkabel durch die Kabeleinführungsöffnung in der Sockelplatte zu den Anschlussklemmen D führen.
4. Bei Verkabelung von oben das Kabel frei lassen, so dass es im Labyrinth angeschlossen werden kann.
5. Die Lippe der Sockelplatte wie zuvor in die Mauerdurchführung, die Decke oder den Lüftungsschacht einsetzen.
6. Die Sockelplatte mit entsprechenden Befestigungselementen an der Wand, der Decke oder dem Lüftungsschacht befestigen. Bei Verwendung von Schrauben diese nicht überdrehen.

Anbringen der Rückstauklappe

1. Das Schutzpapier von dem beiliegenden Schaumgummistreifen abziehen und den Streifen an der Außenseite der Lippe an der Rückstauklappe befestigen.
2. Nach draußen gehen. Die oberen und unteren Lüfterblätter aufhalten und gleichzeitig die Lippe in die Mauerdurchführung einsetzen.
3. Darauf achten, dass die Rückstauklappe horizontal ausgerichtet ist, und die Lage der beiden Befestigungslöcher oben rechts und unten links anzeichnen. 4. Die Rückstauklappe aus der Mauerdurchführung entfernen.
4. An den markierten Stellen Schraubenlöcher bohren und die restlichen Wanddübel einsetzen.
5. Die oberen und unteren Lüfterblätter aufhalten, die Rückstauklappe wieder einsetzen und mit den Schneidschrauben an der Wand sichern. Schrauben nicht überdrehen.
6. Davon überzeugen, dass die Lüfterblätter ungehindert öffnen und schließen.

Bei Einbau des Lüfters in ein Fenster oder eine Verkleidung

Abdichten des Loches

1. Bei Einbau des Lüfters in ein Fenster oder eine Verkleidung, die nicht stärker als 9 mm sind, wird die weiße Gummidichtung um die Kante des Lochs geführt. Bei Einbau des Lüfters in eine Verkleidung oder Thermoscheibe, die stärker als 9 mm sind, ist der Thermoglassatz DXDG erforderlich. Die mit dem Spezialset gelieferte Anleitung befolgen.

Anbringen der Rückstauklappe am Abstandshalter F

1. Die oberen und unteren Lüfterblätter aufhalten und die Rückstauklappe 2 in den Abstandshalter 3 einsetzen, so dass die Befestigungslöcher oben rechts und unten links mit denen des Abstandshalters übereinstimmen.
2. Zwei der beiliegenden Flachkopf-Schneidschrauben einsetzen und damit die Rückstauklappe am Abstandshalter sichern.

Einbau des Lüfters in das Fenster

1. Die Rückstauklappe und der Abstandshalter müssen zunächst von einer zweiten Person von außen gehalten werden, wobei der Abstandshalter gegen das Glas gedrückt wird.
2. Darauf achten, dass die beiden erhöhten Befestigungslöcher im Abstandshalter horizontal ausgerichtet und im Loch positioniert sind.
3. Die Sockelplatte von innen so halten, dass der Anschlussklemmenblock links bereits liegt und die Lippe in Richtung Loch weist.
4. Die Löcher in der Sockelplatte mit denen des Abstandshalters ausrichten. 5. Zwei der beiliegenden Flachkopf-Schneidschrauben in die Befestigungslöcher einsetzen und damit die Sockelplatte am Abstandshalter sichern. Schrauben nicht überdrehen.

Die elektrischen Anschlüsse herstellen

• Spannungsversorgung trennen!
• Den Lüfter so, wie in H gezeigt, und dem jeweiligen Modell entsprechend verdrahten. Das Kabel zwischen die beiden erhöhten Klammern führen, falls die Verdrahtung von oben vorgenommen wird, und durch das Labyrinth zum Anschlussklemmenblock.
• Spannungsversorgung abschalten und Sicherungen herausnehmen.
• Das vom Trennschalter kommende Kabel an der Spannungsversorgung anschließen.
• Bei Stromkreisen mit fest verlegten Kabeln darf die Nennstromstärke der Gerätesicherung 5 A nicht überschreiten.

Nur DX100T I

Zum Einstellen des Overrun-Zeitraums den Regler (T) drehen. Bei Drehung im Uhrzeigersinn wird die Länge des Zeitraums erhöht, bei Drehung gegen den Uhrzeigersinn gesenkt.

Nur DX100H und DX100HP J

• Der Betrieb zur Feuchtigkeitsregelung ist werkseitig auf ca. 70 % relative Luftfeuchtigkeit (RH) voreingestellt, kann aber über den Regler H zwischen 50 % und 90 % reguliert werden.
• Der Verzögerungszeitgeber ist werkseitig auf ca. 20 Minuten voreingestellt, kann aber über den Regler T reguliert werden.
• Beide Regler sind verstellbar. Zum Erhöhen der Zeitspanne bzw. relativen Luftfeuchtigkeit wird der Regler im Uhrzeigersinn gedreht, zum Senken gegen den Uhrzeigersinn.

Xpelair Installations- und Bedienungsanleitung für die WC- und Badezimmerlüfter, Modelle DX100, DX100PC, DX100T, DX100H, DX100HP, DX100PIR und DX100VTD

Diese Anleitung zum zukünftigen Nachschlagen bitte stets in der Nähe des Lüfters aufbewahren.

Nur DX100PIR

• Der Overrun-Zeitraum wird mit dem Regler T gesteuert. Zum Erhöhen mit dem Schraubendreher im Uhrzeigersinn drehen, zum Senken gegen den Uhrzeigersinn.

Alle Lüfter

• Bei Verdrahtung von oben den auf der vorderen Abdeckung markierten Kabeleinlassschlitz ausschneiden. Anbringen der vorderen Abdeckung: Rechtwinklig zum Abzug ausrichten und so weit auf das Abzugsrohr schieben, bis die Verriegelungen in den Schlitzen an der vorderen Abdeckung einrasten.

Bedienung des Lüfters

Nur DX100H und DX100VTD

• Der Lüfter wird mit dem Ein-/Ausschalter ein- und ausgeschaltet.

Nur DX100PC

• Der Lüfter wird durch Ziehen der Zugschnur ein- und ausgeschaltet.

Nur DX100T

• Der Lüfter wird mit dem Ein-/Ausschalter ein- und ausgeschaltet. Im ausgeschalteten Zustand bleibt der Lüfter über die eingestellte Verzögerungszeit hinweg in Betrieb.

Nur DX100H

• Manuelle Betriebsart: Der Lüfter wird mit dem Ein-/Ausschalter ein- und ausgeschaltet. Nach dem Ausschalten geht der Lüfter in die automatische Betriebsart über (eine Kontrolllampe zeigt an, wenn der Lüfter in der manuellen Betriebsart in Betrieb ist).
• Automatische Betriebsart: Der Lüfter wird bei zunehmender relativer Luftfeuchtigkeit eingeschaltet. Bei sinkender Luftfeuchte wird er automatisch ausgeschaltet.

Nur DX100PIR

• Der Bewegungssensor stellt Bewegungen im Raum fest und schaltet den Lüfter ein. Bei Feststellen von Bewegungen läuft der Lüfter über einen voreingestellten Overrun-Zeitraum hinweg, und werden weitere Bewegungen festgestellt, wird die Folge erneut gestartet. Hierdurch wird sichergestellt, dass der Raum nur während der Benutzung und unmittelbar danach gelüftet wird. Nach dem ersten Einbau des Lüfters erfolgt ein Stabilisierungszeitraum von etwa fünf Minuten, in dem der Lüfter bis zu zwei Minuten läuft.

Reinigung (einmal pro Monat empfohlen)

DIE REINIGUNG DES LÜFTERS DARF NUR VON EINEM DAZU BERECHTIGTEN ELEKTRIKER VORGENOMMEN WERDEN!

1. Vor dem Ausführen von Reinigungsarbeiten Lüfter vollständig vom Stromnetz trennen.
2. Vordere Abdeckung entfernen, indem die Verriegelungen an den Seiten des Geräts mit einem 3-mm-Schraubendreher eingedrückt werden und die vordere Abdeckung zugleich nach vorn gezogen wird.
3. Zum Reinigen wird die vordere Abdeckung entweder mit einem feuchten, fusselfreien Tuch abgewischt oder in warmem Seifenwasser gewaschen. Abdeckung anschließend gründlich trocknen und wieder anbringen.
4. Alle anderen Teile des Lüfters dürfen weder mit Wasser noch mit anderen Flüssigkeiten gereinigt werden.
5. Zum Reinigen des Lüfters keine aggressiven Lösungsmittel benutzen!
6. Außer der Reinigung des Lüfters sind keine weiteren Wartungsarbeiten erforderlich.

Markieren Sie die Position der hinteren Platte B.
