| Tipo de producto | Altavoz coaxial de 2 vías |
| Características técnicas principales | Altavoz de 6,5 pulgadas, respuesta de frecuencia de 60 Hz a 20 kHz |
| Alimentación eléctrica | No aplicable (altavoz pasivo) |
| Dimensiones aproximadas | 165 mm de diámetro |
| Peso | Alrededor de 1,5 kg |
| Compatibilidades | Compatible con la mayoría de los radios de coche y amplificadores |
| Tipo de batería | No aplicable (altavoz pasivo) |
| Tensión | No aplicable (altavoz pasivo) |
| Poder | Poder nominal de 100 Watts, poder máximo de 200 Watts |
| Funciones principales | Reproducción de audio de alta calidad, instalación fácil en vehículos |
| Mantenimiento y limpieza | Limpiar con un paño suave, evitar productos químicos agresivos |
| Piezas de repuesto y reparabilidad | Disponibilidad de piezas de repuesto limitada, verificar con el fabricante |
| Seguridad | No exponer a condiciones extremas (humedad, calor excesivo) |
| Información general útil | Ideal para los amantes de la música que desean mejorar el sonido de su vehículo |
Preguntas frecuentes - QS65.2 AUDIO DESIGN
Questions des utilisateurs sur QS65.2 AUDIO DESIGN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Descarga las instrucciones para tu Altavoces en formato PDF gratis! Encuentra tus instrucciones QS65.2 - AUDIO DESIGN y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. QS65.2 de la marca AUDIO DESIGN.
MANUAL DE USUARIO QS65.2 AUDIO DESIGN
Manual del Propietario
Deutsche Version
Número de modelos del altovoz:

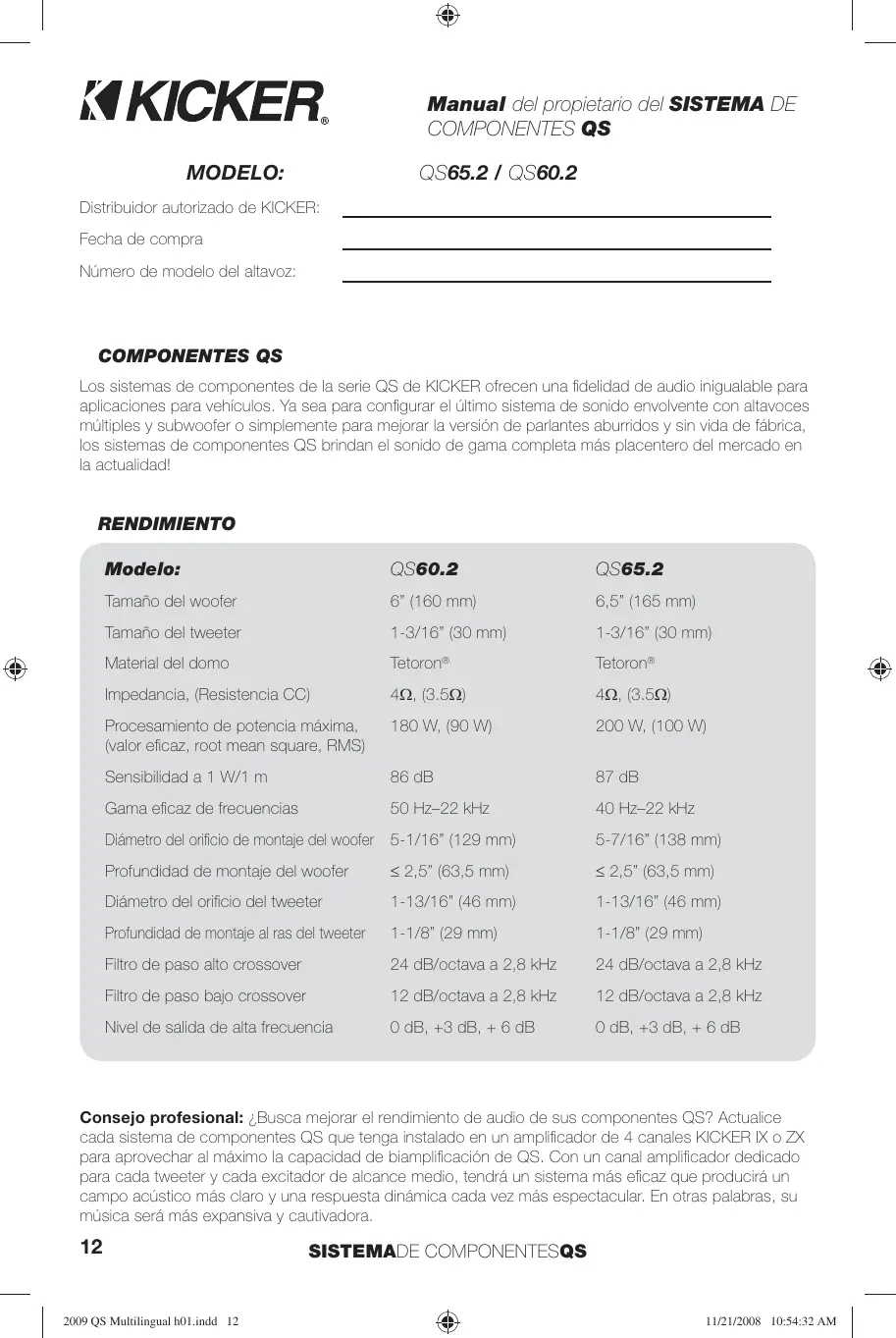

COMPONENTES QS
Los sistemas de componentes de la series QS de KICKER-ofrecen una fidelidad de audio inigulable para aplicaciones para vehículos. Ya sea para configurar elultimate sistemas de sonido envolmente con altavoces multiples y subwoofer o simplemente para mejorar la version de parlantes aburridos y sin vida de fabrica, los sistemas de componentes QS brindan el sonido de gama completa más plagentero del mercado en laactualidad!
RENDIMIENTO
Modelo:
Tamaño del woofer
Tamaño del tweeter
Material del domo
Impedancia, (Resistencia CC)
Procesamento de potencia Tmaxa, (valor eficaz, root mean square, RMS)
Sensibilitad a 1 W/1 m
Gama eficaz de Frequencias
Diametro del orificio de montaje del woofer
Profundidad de montaje del woofer
Diametro del orificio del tweeter
Profundidad de montaje al ras del tweeter
Filtro de paso alto crossover
Nivel de salute de alta Frequencia
QS60.2
6" (160 mm)
1-3/16" (30 mm)
Tetoron®
4Ω, (3.5Ω)
180 W, (90 W)
86 dB
50 Hz-22 kHz
5-1/16" (129 mm)
≤ 2,5^ (63,5 mm)
1-13/16" (46 mm)
1-1/8" (29 mm)
24 dB/octava a 2,8 kHz
12 dB/octava a 2,8 kHz
0 dB, +3 dB, +6 dB
QS65.2
6,5" (165 mm)
1-3/16" (30 mm)
Tetoron®
4Ω, (3.5Ω)
200 W; (100 W)
87 dB
40 Hz-22 kHz
5-7/16" (138 mm)
≤ 2,5^ (63,5 mm)
1-13/16" (46 mm)
1-1/8" (29 mm)
24 dB/octava a 2,8 kHz
12 dB/Octava a 2,8 kHz
0 dB, +3 dB, +6 dB
Consejo profesional: Busca melhor el rendimiento de audio de sus componentes QS? Actualice cada sistemas de componentes QS que teng a instalado en un amplificador de 4 canales KICKER IX o ZX para aprovechar al maximo la calidad de biamplificacion de QS. Con un canal amplificador dedicado para cada tweeter y cada excitador de alcance medio, sondern un sistemas mas eficaz que producir a bajo escondido. A base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de subase de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base de su base of the system is a good idea to use this system for the purposes of this study.
CONFIGURACION
Antes de montar y realizar el cableado del sistemas de componentes QS, determine qué configuración realizará para los altavoces y el crossover.
VENTAJAS
CONSIDERACIONES
Configuraciones delsaltavocesQS
| Coaxial | Excelente para aplicaciones con espacio limitado o cuando no es possible el montaje del tweeter porSeparated | Es posible que las Frequencias低下 no Sean tan prominentes | Es possible que se necesse augmentar la calidad del tweeter en el crossover |
| PorSeparated | Óptima calidad de sonido y mejorImagen acústica (con el montaje adecuado del tweeter) | Instalación más fácil | El vehísticoDebe tener una buena ubicaciónde montaje del tweeter |
| Configuraciones del crossover QS | VENTAJAS | CONSIDERACIONES |
| Conversional de2 vías | Fálico de instalar/ideal cuando los canales para amplificadores son limitados | Fidelidad de audio no tan buena como en la configuración biemplificada |
| Biomplificada | Óptima calidad de sonido;uso más eficiente de la potencia del amplificador | Requiere al menos 4 canales para amplificadores | Instalación un poco más fácil |

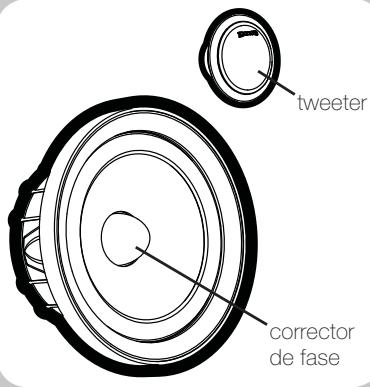

Configuración por separado
CONFIGURación DE LOS ALTAVOCES
El Sistema de componentes QSiene empaquetado en una configuracion por分开ar. Parautilizaruna configuracion coaxial,vea la Fig.1 y siga los pasos a continuacion:

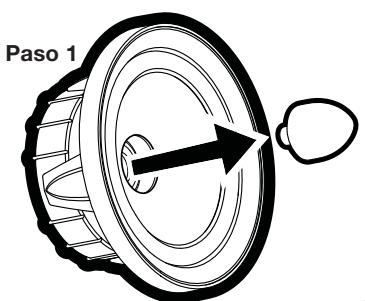

- Desatomille y retire el corrector de fase de aluminio del centro del woofer.

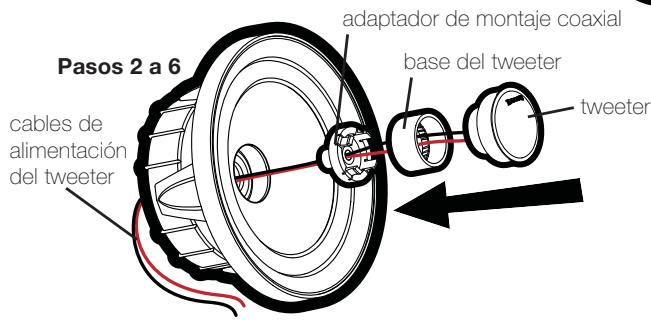

- Atomille el adaptador de montaje coaxial en el woofer en el lugar del corrector de fase.
- Atomille el tweetera la base del tweetera.
- Pase los cables conductores del tweeteter por el centro del woofer.
- Enganche el tweeteter en la base de montaje coaxial.

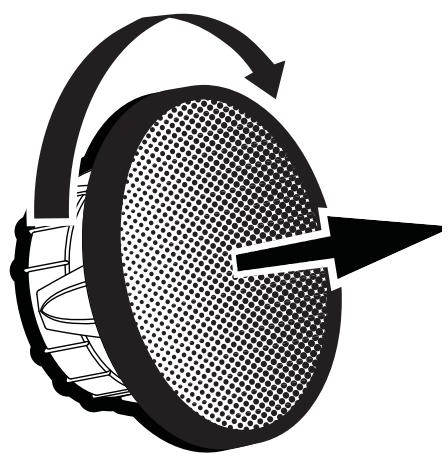

- Rote el tweeter para lograr la posicion más llama.
- Asegure los cables de alimentacion del tweeter con la pinza en la parte inferior del woofer.
Fig.1 Configuracion de QS para el funcionaco coaxial
Fig. 2
puente INPUT (entrada)
Instalar solo para configuraciones
de 2 vias; No instalar si es biamplificada.
puestos de nivel de salute del tweeter.
Se DEBE instalar uno de这些 puentes. Si se usesan
númos más altos, el tweeter produce más volumen.

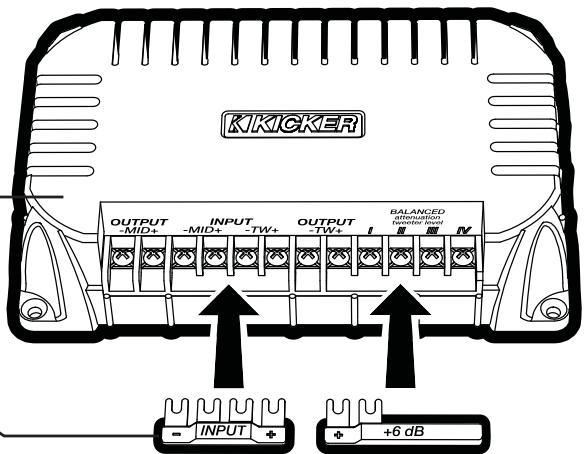

El crossover QS de KICKER se pueda configurar como un crossover convencional de 2 vías si se instala el puente INPUT (entrada) en las terminales de entrada - MID + - TW + como se muestra en la Fig. 2. En esta configuración, la señal amplificada de su unidad fuente o amplíficator se deben conectar a las terminales + y - que se indicaten en el puente INPUT (entrada).
El crossover QS también se pueda configurar para un cableado con dos amplificadores si se sacá (o simplemente no se instala) el puente INPUT (entrada). Para usar la configuración de dos amplificadores, deben connectar dos senales amplificadas a cada crossover (necasar al menos quatre canales para amplificadores). Instale uno de los puentes de nivel de salute del tweeter (0 dB, +3 dB o +6 dB) incluidos paraaabstar el nivel de salute del tweeter. Si se instalan los puentes con númeroos más altos, el tweeter producirá más volumen.
CABLEADO
Se recomienda usar un cable calibre 16 (o más). Los componentes QS está clasificados para 4 ohms y funciona con cadaquier unidad fuente o amplificador Diseño para operar a una carga de 4 ohms.
Asegürese de que la unidad fuente o el amplíficator está clasificados para funciona con 4 ohms.

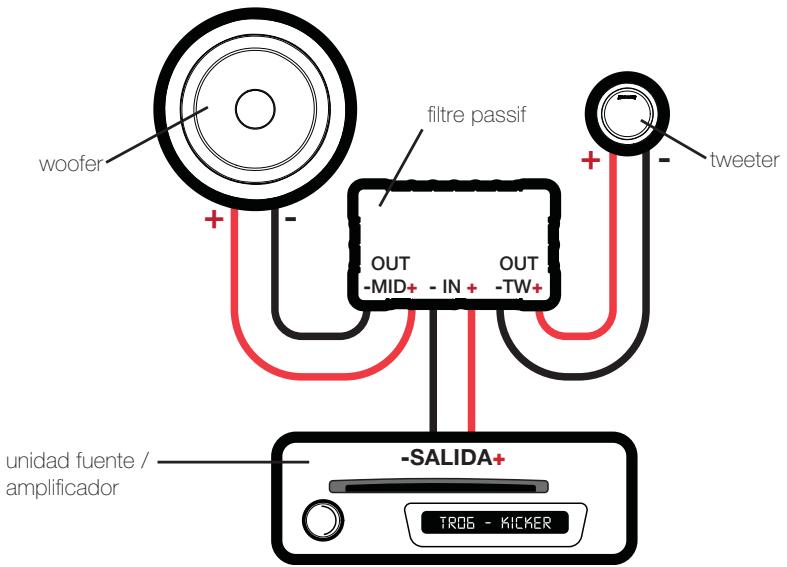

Crossover en configuración de 2 vías | Un Conjunto de componentes por canal
- Se necesitan al menos dos canales para amplificadores para el funciona en estéreo (se muestra un solo canal).

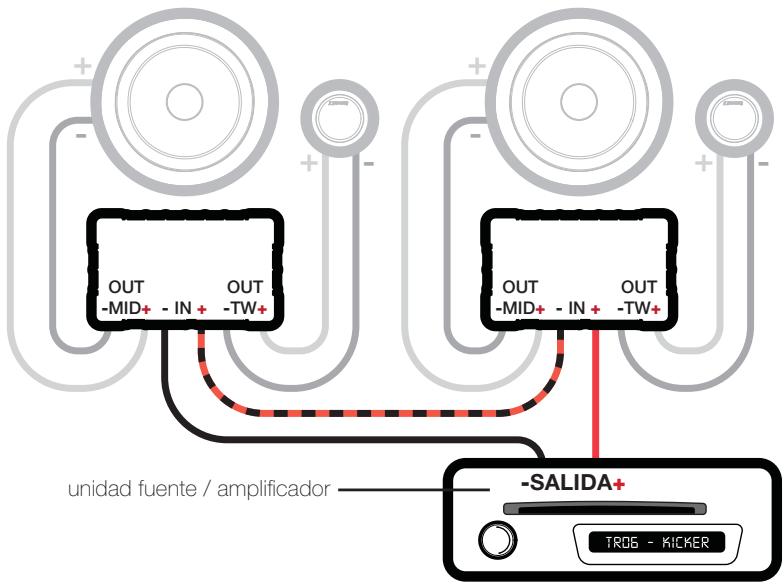

Crossover en configuración de 2 vías | Dos conjuntos de componentes por canal
- Requiere dos sistemas QS completeness (cuatro woofer, cinco tweeter y cinco crossover).
- Se necesitan al menos dos canales para amplificadores para el funciona en estereo (se muestra un solo canal).
Crossover conectados en série.

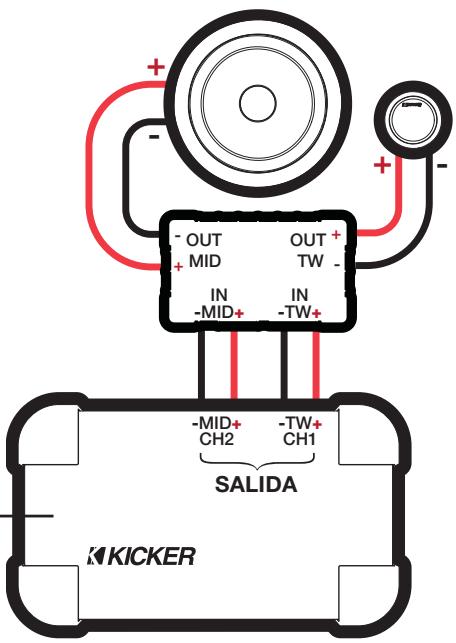

Crossover en configuración biamplificada Dos canales por Conjunto de componentes
- Se necesitan al menos quatre canales para amplificadores para el funcionaimiento en estéreo (solo se muestran dos canales).
Amplificador / unidad fuente (debe tener al menos cuales canales)

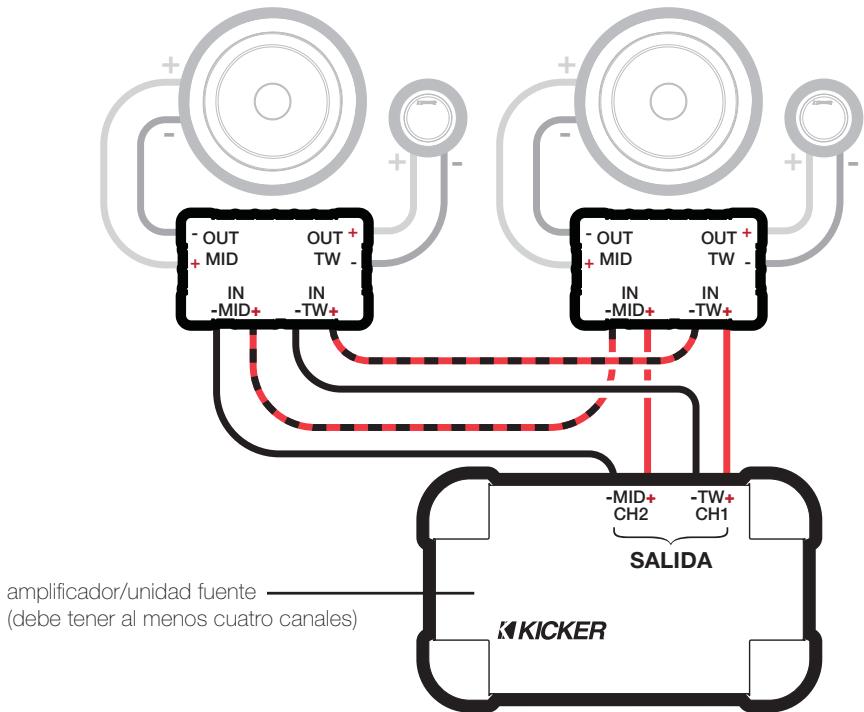

Crossover en configuración biamplificada | Un canal por Conjunto de componentes
- Requiere dos sistemas QS completeness (cuatro woofer, cinco tweeter y cinco crossover).
- Se necesitan al menos quatre canales para amplificadores para el funciona en estéreo (solo se muestran dos canales).
Crossover conectados en série.

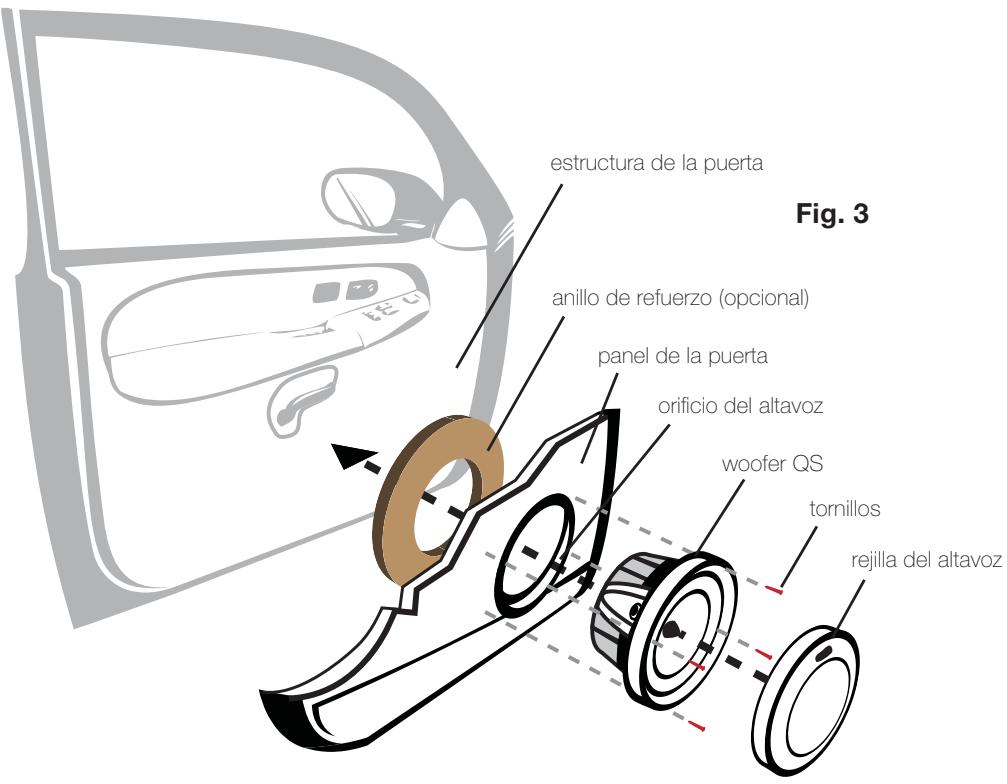

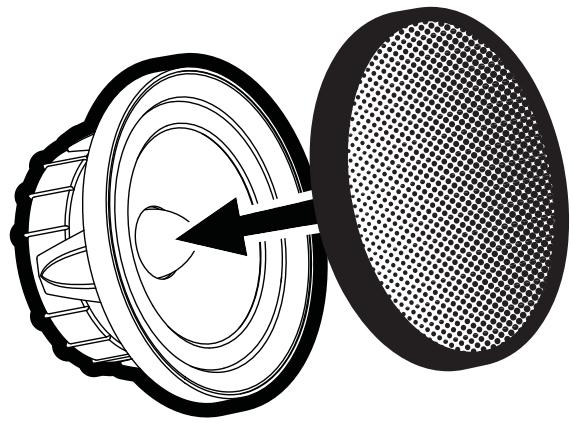

MONTAJE DEL WOOFER
Los altavoces componentes Kicker QS han sido diseñados asignamente para montarlos en aplicaciones al aire libre. Estos altavoces no necessan caja sellada para dar un rendimiento optimo. Es importante Separar el sonido radiado por delante del sonido radiado por detrás del excitador.EstaSeparateda se logra normalmente instalando el excitador en unaubicación de altavoz preestablecida de fibrama o provista de una cárra trasera semiaislada.
Si va aCambiar los altavoces de fabrica sin cambiar su ubicacion original,可以更好 ser necessario agrandar los cortes para altovoz y hacer newos agujeros piloto con una broca de 7/64 de plg. (2.5 mm). Las ubicaciones de montaje personalizado requirecen mas preparacion y trabajo. En qualquier caso, asegurese de que el altovoz no interfiera con los mecanismos de aperture y ciderre de la puerta y de la cajuela, y de que los tornillos incluidos no perfoen el tanque de gasolina ni rompan el cableado ni interfieran con ninguna othera pieza mecancia bajo o detras de la superficie de montaje. Suba y bajo completeness los vidrios de las ventanas.
Si la ubicacion de los cortes para altavoz exige cortar metal, evite cortar los refuerzos o el metal estructural. Si el panel y laestructura de la puerta no soportan el peso del altovo, se pueda fjjar o adherir un anillo de refuerzo optional (pieza delgada de madera o de Plancha de Fibra de Densidad Media {Medium Density Fiberboard, MDF}) a laestructura de la puerta. Monte el altovo en el vehiculo como se indica en la Figura 3.
Fig. 5 Montaje en ángulo del tweeteter
MONTAJE DEL TWEETER

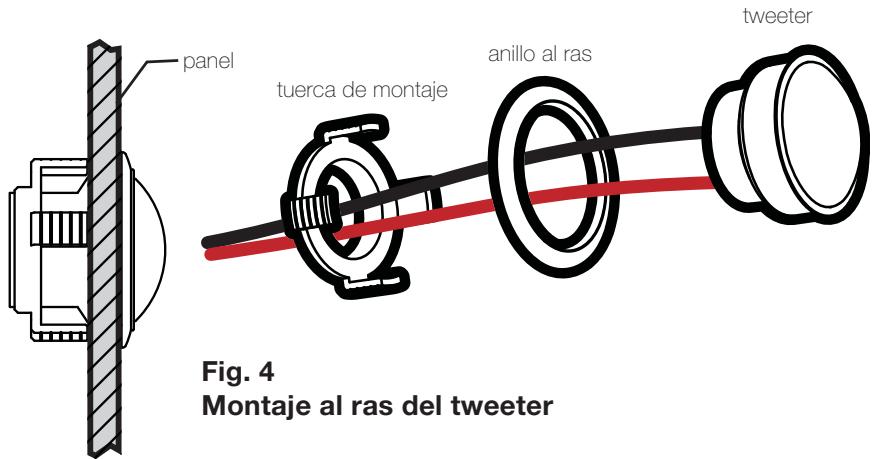

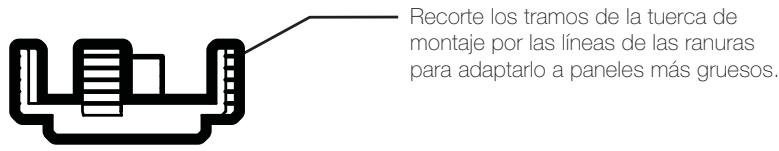

El tweeteter se pueda montar de tres manos: montaje al ras, en ángulo y coaxial. Para aplicaciones de montaje al ras, vea la Fig. 4. Elija unaubicación plane en el panel con espacio suficiente detrías para la tuerca de montaje, la estructura del motor y la base del tweeteter. Después de controlar los espacioslibraries, corte un orificio de montaje de 1-13/16" (46 mm) de diametro en el panel. Coloque la tuerca de montaje detrás del panel. Introduzca el cable atraves del anillo al ras optional, el orificio del panel y la tuerca de montaje. Atomille la tuerca de montaje en el tweeteter para montarlo.

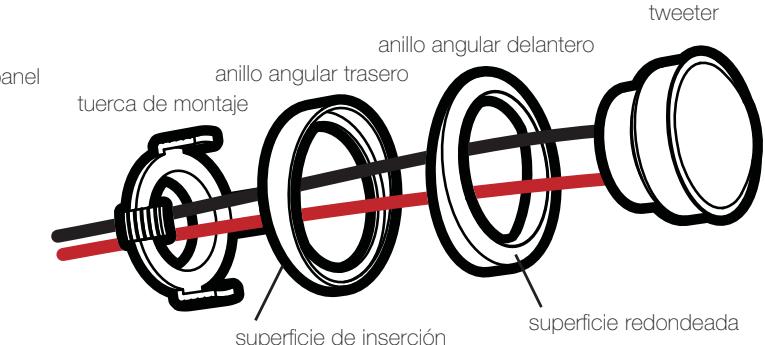

Para aplicaciones de montaje en ángulo, elija unaubicación plana en el panel con espacio suficiente detrás para la tuerca de montaje, la estructura del motor, la base del tweeter y el anillo angular trasero. Después de controlar los espacios libres, corte un orificio de montaje de 1-13/16" (46 mm) de diametro en el panel. Coloque el anillo angular delantero frontal al panel. Luego, colque el cable y el tweeter a工程技术 del anillo angular trazero, colque el anillo angular trazero sobre la parte trazera del tweeter y alinee la parte angosta del anillo angular delantero para lograr el ángulo de configuracionmente deseedo. Coloque el cable a工程技术 de la tuerca de montaje y apriete suavamente la tuerca de montaje alrededor del tweeter. Gire todas las piezas juntas hasta que el ángulo del tweeter quede en la direction quese. Para asegurar el Conjunto, apriete la tuerca de montaje. Vea la Fig. 5.
MONTAJE DEL CROSSOVER

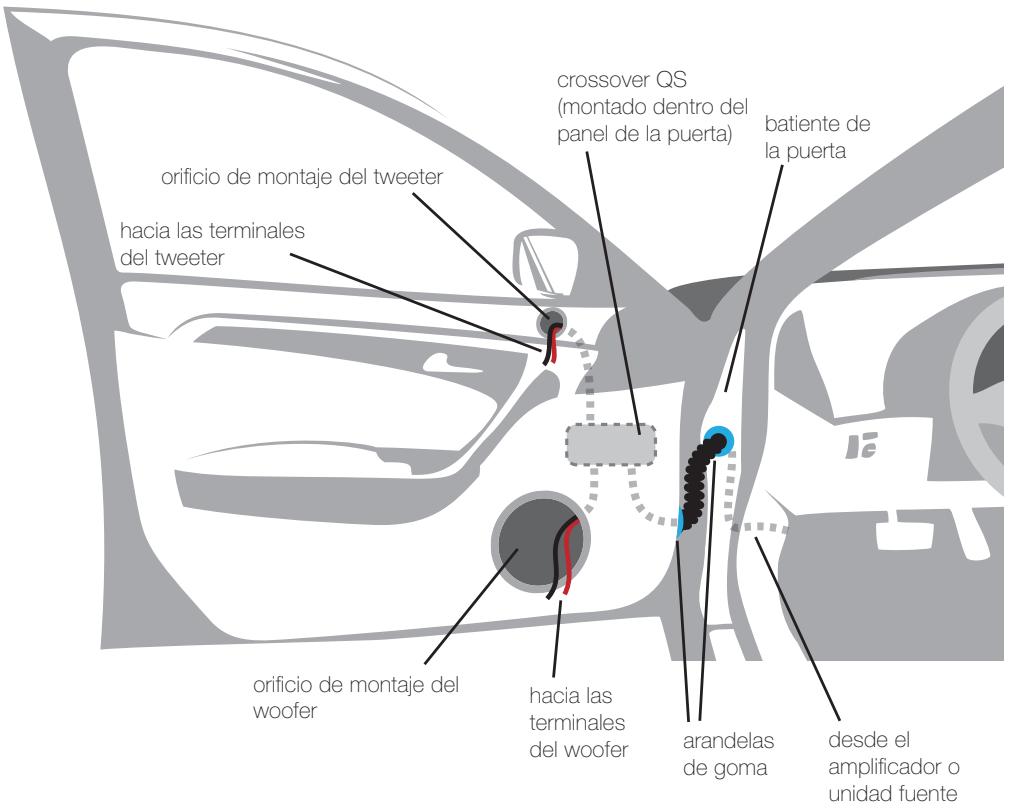

Monte el crossover en unaubicacionque sea de fácil acceso para realizar el cableado yajustar el nivel de saliva del tweeter. Asegurese de que el crossover no quede en un lugar que se puedaajar.La parte inferior de la puerta del automovil no es una buenaubicacion.Si tiene que montar el crossover en la puerta del automovil, tengacuidado ya que se pueda acumular agua en la parte inferior de la puerta. Mantenga el crossover en un lugar alto de la puerta y protegidodel agua.
Si no hay cableado de fabrca para altavoz en el lugar deseado,可以更好 ser necessario encaminar el cable que se incluye a trovés de la jamba de la puerta. Este cable debe mantenerse alejado de los bordes aflilados para que la puerta no pueda aplastarlo por accidente. La arandela de goma que pueda haber en la jamba de la puerta es el lugar ideal para hacer pagar los cables de altevaz. Si no hay agujero con arandela de goma de fabrica, o el que hay es inacceible, es necessario hacer un agujero para pagar los cables de altevaz por la jamba de la puerta. Tenga cuidado de no danarthers cables or mecanismos de la puerta. Cada vez que se hace pagar un cable a trovés de un agujero, es necessario insertar una arandela de plastico o de goma para proteger el cable.
MODELL:
QS65.2 / QS60.2
Comunique s con su concessionario o distribuidor Kicker internacionl para obtener infor acion sobre procedimentos especificos relacionados con las normas de garantia de su pais.
ADVERTENCIA: Los excitadores Kicker son capaces de produir niveles de sonido que pueda darar permanente el oido. Subir el volumen delsystema hasta un nivel que produca distorsion es mas dañino para el oido que escharun systemain distorsión al本身就是 volumen. El dolor es siempre una indicacion de que el sonido es muy fuerte y que pueda darar permanente el oido. Sea precavido cuando controle el volumen.
La frase "combustible para vivir la vida Livin' LoudTM a todo volumen" se refiere al entusiasmo por la vida que lamarca Kicker de estéreos de automóvil representa y a la Recommendacion a nuestros clients de que vivan lo mejor possible ("a todo volumen") en todo sentido. La linea de altavoces y amplificadores Kicker es la mayor del mercado de audio de automóviles y por lo tanto representa el "combustible" para vivir a todo volumen en el area de "estéros de automóvil" de la vida de nuestros clientes. Recendamos a todos nuestros clientes que obedeçan todas las reglas y relictos locales sobre ruido en cuando a los niveles legales y apropriados de audicion fuera del vehiculo.
