Título	Valor / Descripción
Tipo de producto	Fuente ATX
Certificado de eficiencia	80 PLUS Gold
Potencia máxima	1200 Watts
Tensión de entrada	100-240 V
Frecuencia de entrada	50/60 Hz
Dimensiones aproximadas	150 x 190 x 86 mm
Peso	3.5 kg
Conectores principales	1 x 24-pin, 2 x 4+4-pin CPU, 6 x PCIe, 8 x SATA, 6 x Molex
Ventilación	Ventilador de 135 mm con control inteligente de velocidad
Protección	OVP, OCP, SCP, OTP, UVP
Compatibilidades	Compatible con sistemas ATX, Micro-ATX y Mini-ITX
Funciones principales	Fuente estable, gestión térmica eficiente, bajo ruido
Mantenimiento y limpieza	Limpieza regular del ventilador y las rejillas de ventilación recomendada
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles para reparación por el usuario
Garantía	Garantía de 5 años

Preguntas frecuentes - MAXREVO EMR1200EWT 80PLUS GOLD ENERMAX

¿Cuáles son las conexiones disponibles en el ENERMAX MAXREVO EMR1200EWT?

El ENERMAX MAXREVO EMR1200EWT cuenta con varias conexiones, incluyendo conectores ATX, CPU, PCI-E y SATA. Asegúrese de consultar la documentación para los detalles específicos de cada tipo de conector.

¿Cómo saber si mi fuente de alimentación funciona correctamente?

Puede verificar si la fuente de alimentación funciona correctamente utilizando un probador de alimentación o comprobando si los ventiladores giran y si los indicadores LED se encienden al encender su computadora.

¿Qué hacer si mi computadora no enciende?

Si su computadora no enciende, primero verifique las conexiones de la fuente de alimentación. Asegúrese de que todos los cables estén correctamente conectados y que la fuente de alimentación esté encendida. Si el problema persiste, pruebe la fuente de alimentación con otro sistema o un probador de alimentación.

¿Es compatible el ENERMAX MAXREVO EMR1200EWT con mi caja?

Verifique las dimensiones de la fuente de alimentación (150 mm de ancho) y asegúrese de que su caja pueda alojar fuentes de este tamaño. Consulte también las especificaciones de su caja para confirmar la compatibilidad.

¿Cuál es la potencia máxima que puede proporcionar el ENERMAX MAXREVO EMR1200EWT?

El ENERMAX MAXREVO EMR1200EWT puede proporcionar hasta 1200 vatios de potencia, lo que lo hace adecuado para configuraciones de alto rendimiento y sistemas multi-GPU.

¿Cómo limpiar mi fuente de alimentación ENERMAX MAXREVO EMR1200EWT?

Desconecte la fuente de alimentación y use una aspiradora de baja potencia o un cepillo suave para eliminar el polvo. Evite usar agua o productos químicos. Asegúrese de que la fuente de alimentación esté completamente seca antes de volver a conectarla.

¿Qué significa la certificación 80 PLUS Gold?

La certificación 80 PLUS Gold significa que la fuente de alimentación es capaz de alcanzar una eficiencia energética de al menos 87 % al 20 % y 100 % de carga, y 90 % al 50 % de carga, lo que ayuda a reducir el consumo de energía y el calor producido.

¿Hay garantía para el ENERMAX MAXREVO EMR1200EWT?

Sí, el ENERMAX MAXREVO EMR1200EWT generalmente se proporciona con una garantía de varios años. Verifique las condiciones de garantía específicas con el vendedor o en el sitio web de ENERMAX.

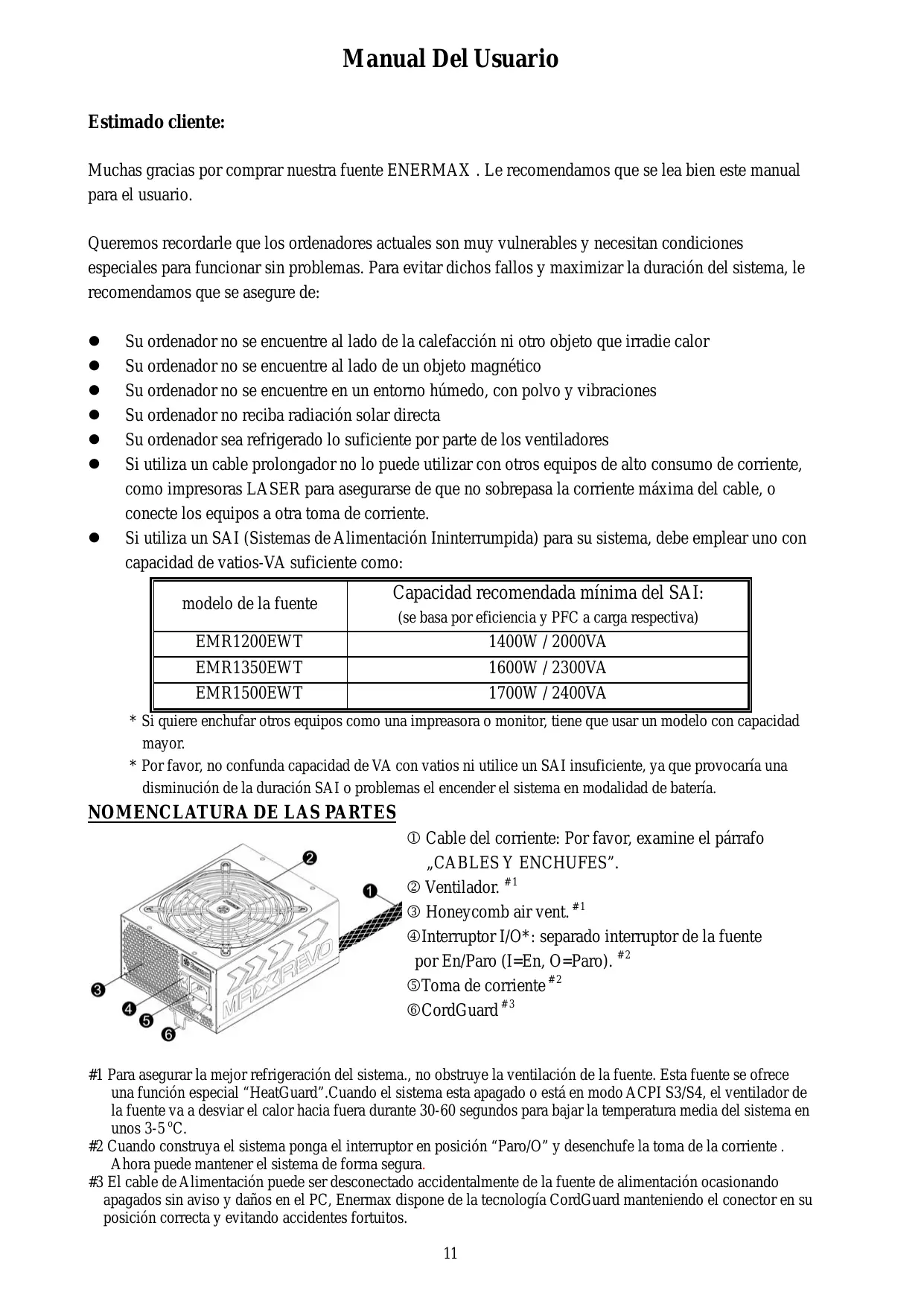

MANUAL DE USUARIO MAXREVO EMR1200EWT 80PLUS GOLD ENERMAX

Muchas gratias por comprar nuestros fuente ENERMAX. Le recomendamos que se lea bien estemanual para el usuario.

Queremos recordarle que los ordinadores actuales son muy vulnerables y necessitan conditiones especialas paraFuncionar sin problemas. Para evaporar dichos fallos y maximizar la duracion del systema, le recomendamos que se asegure de:

• Su ordinador no seswanae alado de la calefacion ni othero objeto que irradie calor
• Su ordinador no seswanae al lado de un objeto magnético
• Suordenador no se incluye en un entorno humedo, con polvo y vibraciones
• Su ordinador no reciba radiación solar directa
• Su ordinador sea refrigerado lo suficiente por parte de los ventiladores
• Si utilizes un cable prolongador no lo可以选择 usar con otros equipos de alto consumo de corriente, como impresoras LASER para asegurar de que no sobrepasa la corriente的最大a del cable, o conecte los equipos a otra toma de corriente.
• Si utilizes un SAI (Sistemas de Alimentacion Ininterrupida) para su sistemas, deben employer uno con capacité de varios-VA suficiente como:

modelo de la fuente	Capacidad recomendada minima del SAI: (seILA por eficiencia y PFC a entrega respectiva)
EMR1200EWT	1400W / 2000VA
EMR1350EWT	1600W / 2300VA
EMR1500EWT	1700W / 2400VA

• Si quiere enchufarthersequipocmounaimpreasora o monitor,tienequeusurunmodeloconcapacidad mayor.
• Por favor, no confunda capacité de VA con varios ni utilize un SAI insufficiente, ya que provocaria una diminución de la duración SAI o problemas el encender el sistema en modalidad de bateria.

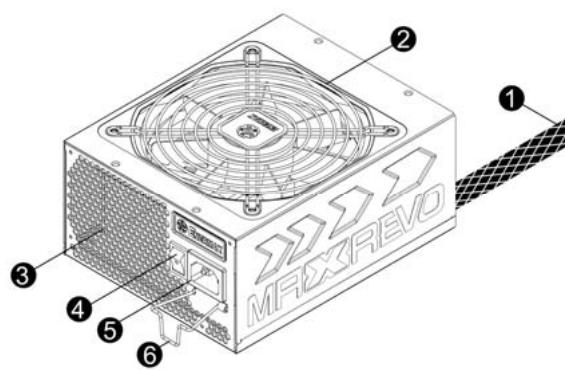

NOMENCLATURA DE LAS PARTES

① Cable del corriente: Por favor, examine el párrafo „CABLES Y ENCHUFES".
② Ventilador. #1
③ Honeycomb air vent. # 1
④Interruptor I/O*: separado interruptor de la fuente por En/Paro (I=En, O=Paro). #2
⑤ Toma de corriente#2
⑥ CordGuard#3

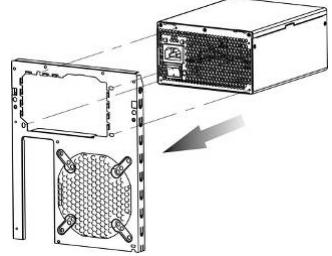

1 Para asegurar la mejor refrigeracion del systema., no obstruye la ventilacion de la fuente.Esta fuente se ofrece una funcion especial "HeatGuard".Cuando el systema esta apagado o está en modo ACPI S3/S4, el ventilador de la fuente va a desviar el calorancia fuera durante 30-60 segundos para bajo la temperatura media del systema enanos 3 - 5^
2 Cuando construya el sistema ponga el interruptor en posicion "Paro/O" y desenchufe la toma de la corriente. Ahora peut tener el sistemas de forma segura.

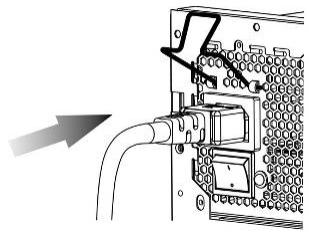

3 El cable de Alimentación puede ser desconnectado accidentallymente de la fuente de alimentación occasionando apagados sin avis y días en el PC, Enermax dispone de la Tecnología CordGuardmantiendo el conector en su posición correcta y evitando accidentesfortuitos.

① Alojando dentro de la misma fuente el propio conector y asi se asegura que el conector sae mantiene en la posicion correcta.

② Apretando al mesmo tiempo las dos solapas de CordGuard e insertandolos en los huecos donde se aloja el cable de alimentación.

③ Conectar el cable a la fuente.

④ Se cierra CordGuard hacer presión.

Esto permite tener siempre en la posicion correcta el dispositivo.

1. CordGuard es un sistema exclusivo de lamarca ENERMAX,rialquier intento de instalacion en otherdispositivodistinctepuede occasionarproblemas.
2. Cuando se hace mantenimiento del sistemas con operaciones internas, el cable SIEMPRE debe permanecer desconectado.

CABLES Y ENCHUFES

Todo los enchufes estan disenados para que sea imposible connectar cables en la direc tion equivocada. Poner un enchufe en un zocalo Tiene que ser fácil. Si no pue deponer fácilmente el cableado modular original de ENERMAX en un zocalo, por favor, revise si está insertado en la direc tion correcta. Nunca lo intente utilizing fuerza ni cambie los pines del voltaje. Eso peut darar la fuente e invalidar la garantia. Ilustracion grfica de los zocalos modulares y la distribuccion c.c..

20P&16P:MB/CPU

12V1 RS	5V RS	5Vsb	12V1	PW OK	PS ON	GND	-12V	5V	5V
RS-	3.3V RS	12V1	12V1	GND	GND	GND	5V	5V	5V

12V2	12V2	GND	GND	GND	GND	3.3V	3.3V
12V2	12V2	GND	GND	GND	GND	3.3V	3.3V

5P:SATA/4PMolex/Peripherals

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

GND	GND	GND	12V3	12V3	12V3
GND	GND	GND	12V3	12V3	12V3

GND	GND	GND	12V4	12V4	12V4
GND	GND	GND	12V4	12V4	12V4

GND	GND	GND	12V6	12V6	12V6
GND	GND	GND	12V6	12V6	12V6

GND	GND	GND	12V3	12V3	12V3
GND	GND	GND	12V3	12V3	12V3

GND	GND	GND	12V5	12V5	12V5
GND	GND	GND	12V5	12V5	12V5

12P:GPU/CPU/RAM

GND	GND	GND	12V5	12V5	12V5
GND	GND	GND	12V5	12V5	12V5

*Para tener los connectores 24pin MB y 8pin CPU, hay que conectar los connectores de 16pin y de 20pin en los socket correspondientes.

*Este producto incluye una proteccion para sobrecarga para una linea multipla de 12v. Si sedea que manyos periféricos realizen solo una linea de 12v,esto podra actionar la proteccion y provocar el apagamento del sistema.Para partir la energia de corriente y asegurar la mayor estabilitad y seguidad aconsejamos reconectar ciertos cables de alimentacion de los periféricos a otheras lineas de 12v.

24P placas base Soyporta generaciones新模式 de ATX/EEB/CEB server/workstation.

8P CPU +12V La configuración 8-Pin soporte multi-CPU server/workstation y algunos sistemas single-socket extremas.

4P CPU +12V La configuración 4-Pin soporte la mayoría de los sistemas single-socket.

6+2P (8P) PCI Express, en “modo combinado” La configuración 8-pin soporte las新模式 tarjetas gratuites, que necessitan este enchufe de 8-Pin PCI-E.

6+2P (8P) PCI Express, en “modo分开” / 6P PCI Express La configuración 6-pin soporte la mayoría de las tarjetasVERTICAS, que necessitan este enchufe de 6-Pin PCI-E.

SATA #1 Para ODD o HDD tipo SATA/SAS.

4P Molex #2 Para ODD tipo IDE/SCSI/SAS de ”vieja” generación con enchufe 4-P.

FDD Para discos “Floppy” or tarjetas de expansión..

1 Unos discos duros de SATA soportan connectores SATA e 4-Pin Molex. Conecte Vd. solamente un enchufe! Examine su manual para el disco duro para entrada más en detaille.

2 Unas instalas base soportan este enchufe para suministrar corriente增值ional除去 del enchufe 24-Pin de la placata base. Si tu ordinador está equipado con mas de una VGA de gama alta, por favor, connecte este connector al socket correspondiente en la placata base y consulte el manual de instrucciones de la placata base para mayores detalles.

CABLES MODULARES (contenido)

Por favor utilise solamente cables modulares originales de ENERMAX. Otros cables podrjan dañar el sistema e invalidate la garantía.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Cable modular para una o dos tarjetas gramificas Performance PCI Express, que necesitan enchufes de 6 o 8-Pin PCI-E.

EMC018-G: 8P & 4P +12V CPU/RAM power Cable modular para energia alta server/workstation con más que 4 CPU y 16 GB RAM.

EMC019-G: 4 x SATA drives Cable modular para ODD o HDD tipo SATA/SAS de la generación más reciente.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Cable modular para ODD o HDD tipo IDE/SCSI/SAS mas 1x FDD (Floppy).

EMC021-G: 2 x SATA & 2 x 4P Molex Cable modular para ODD o HDD tipo SATA/SAS/ IDE/SCSI/ de la generación más reciente.

Los cables adjuntos podrieran diferenciarse por modelos y por regione deVentas.
- Ofrecemos más cables de forma optional. Por favor revise nuestra頁a web para Obtener más información: www.enermax.com

Nota especial para integraores de sistemas: Si su Sistema necesita cables especialas, cables modulares o con un disen, contacte a un representante de ENERMAX.

- CONECTARY EXTRAER CABLES MODULARES

	CONECTAR CABLES MODULARES CON LA FUENTE 5-Pin / 12-Pin enchufes de los cables modulares y los zócalos de la fuente + tienen marcas blancas de flecha. 1. Enchufes negros con zócalos negros y rojos con rojos. 2. Flecha con flecha. 3. Ahora pueda connectarlo fácilmente.
	RENOVAR CABLES MODULARES DE LA FUENTE Todo los enchufes 5-Pin / 12-Pin de los cables modulares tienen ganchos para guardar con los zócalos de la fuente. Para quitar un cable modular pulse hacerlas flechas y desconnecte el enchufe@cuidadosamente.

ENCENDIENDO EL SISTEMA

Antes de encenderlo por favor asegurese de que:

1. El enchufe de la placa base está conectado correctamente.
2. El enchufe del CPU +12V AUX (si es NEEDario) está conectado correctamente. o un enchufe 4-Pin Molex (si es NEEDario) está conectado correctamente.
3. Todos los otros enchufes你需要les estar conectado correctamente.
4. El cable de la corriente (AC) está connectado correctamente con la fuente y el enchufe!
5. Cierre la caja del sistema!
6. Coloque el interruptor de la fuente en la posicion "T".

FUNCIONES DE PROTECCIONY SEGURIDAD

La fuente ENERMAX tiene varias functions de proteccion y seguridad. En caso de mal funciona se detendra para proteger todo el systema de daños. En la mayoria de casos esso sera causado por un mal funciona de componentes o mala usoacion. Enequalquier situacioniami simer sigma las instrucciones y disconectela o apaguela:

1. El interruptor de la fuente por "O" y el cable corriente (AC) del enchufe y de la fuente.
2. Todos los componentes, que no son absolutamente necessarios, como ODD. Examine su temperatura por medio del tact. Si está caliente,uede ser,que los ventiladores del sistemas o de la fuente estén dañados o su caja noongaventiladores suficientes o es en una mala posicion.(Lea nuestras recomendaciones en el comienzo del manual)
3. Espere. por uno horas hasta que la fuente se haya enfiado.
4. Conecte de nuevo el cable corriente (AC) con enchufe y fuente.
5. Ponga el interruptor de la fuente en "T".
6. Examine Si todos los ventiladores estarshipostado.
7. Contacte. el fabricante del componente si piensa que está causando el problema. (como tarjetas o ENERMAX)

Si tiene preguntas o si necesita ayud, por favor contacte con su vendedor oakra a una sucursal de ENERMAX o al centro Mundial de soporte de ENERMAX.
