Intitulé	Valeur / Description
Type de produit	Alimentation ATX
Certificat d'efficacité	80 PLUS Gold
Puissance maximale	1200 Watts
Tension d'entrée	100-240 V
Fréquence d'entrée	50/60 Hz
Dimensions approximatives	150 x 190 x 86 mm
Poids	3.5 kg
Connecteurs principaux	1 x 24-pin, 2 x 4+4-pin CPU, 6 x PCIe, 8 x SATA, 6 x Molex
Ventilation	Ventilateur de 135 mm avec contrôle intelligent de la vitesse
Protection	OVP, OCP, SCP, OTP, UVP
Compatibilités	Compatible avec les systèmes ATX, Micro-ATX et Mini-ITX
Fonctions principales	Alimentation stable, gestion thermique efficace, faible bruit
Entretien et nettoyage	Nettoyage régulier du ventilateur et des grilles d'aération recommandé
Pièces détachées et réparabilité	Pas de pièces détachées disponibles pour réparation utilisateur
Garantie	Garantie de 5 ans

FOIRE AUX QUESTIONS - MAXREVO EMR1200EWT 80PLUS GOLD ENERMAX

Quels sont les raccordements disponibles sur l'ENERMAX MAXREVO EMR1200EWT ?

L'ENERMAX MAXREVO EMR1200EWT dispose de plusieurs raccordements, y compris des connecteurs ATX, CPU, PCI-E et SATA. Assurez-vous de vérifier la documentation pour les détails spécifiques sur chaque type de connecteur.

Comment savoir si mon alimentation fonctionne correctement ?

Vous pouvez vérifier si l'alimentation fonctionne correctement en utilisant un testeur d'alimentation ou en vérifiant si les ventilateurs tournent et si les voyants LED s'allument lors de la mise sous tension de votre ordinateur.

Que faire si mon ordinateur ne s'allume pas ?

Si votre ordinateur ne s'allume pas, vérifiez d'abord les connexions de l'alimentation. Assurez-vous que tous les câbles sont correctement branchés et que l'alimentation est allumée. Si le problème persiste, testez l'alimentation avec un autre système ou un testeur d'alimentation.

L'ENERMAX MAXREVO EMR1200EWT est-elle compatible avec mon boîtier ?

Vérifiez les dimensions de l'alimentation (150 mm de large) et assurez-vous que votre boîtier peut accueillir des alimentations de cette taille. Consultez également les spécifications de votre boîtier pour confirmer la compatibilité.

Quelle est la puissance maximale que l'ENERMAX MAXREVO EMR1200EWT peut fournir ?

L'ENERMAX MAXREVO EMR1200EWT peut fournir jusqu'à 1200 watts de puissance, ce qui la rend adaptée aux configurations hautes performances et aux systèmes multi-GPU.

Comment nettoyer mon alimentation ENERMAX MAXREVO EMR1200EWT ?

Débranchez l'alimentation et utilisez un aspirateur à faible puissance ou un pinceau doux pour enlever la poussière. Évitez d'utiliser de l'eau ou des produits chimiques. Assurez-vous que l'alimentation est complètement sèche avant de la rebrancher.

Que signifie la certification 80 PLUS Gold ?

La certification 80 PLUS Gold signifie que l'alimentation est capable d'atteindre un rendement énergétique d'au moins 87 % à 20 % et 100 % de charge, et 90 % à 50 % de charge, ce qui permet de réduire la consommation d'énergie et la chaleur produite.

Y a-t-il une garantie pour l'ENERMAX MAXREVO EMR1200EWT ?

Oui, l'ENERMAX MAXREVO EMR1200EWT est généralement fournie avec une garantie de plusieurs années. Vérifiez les conditions de garantie spécifiques auprès du vendeur ou sur le site Web d'ENERMAX.

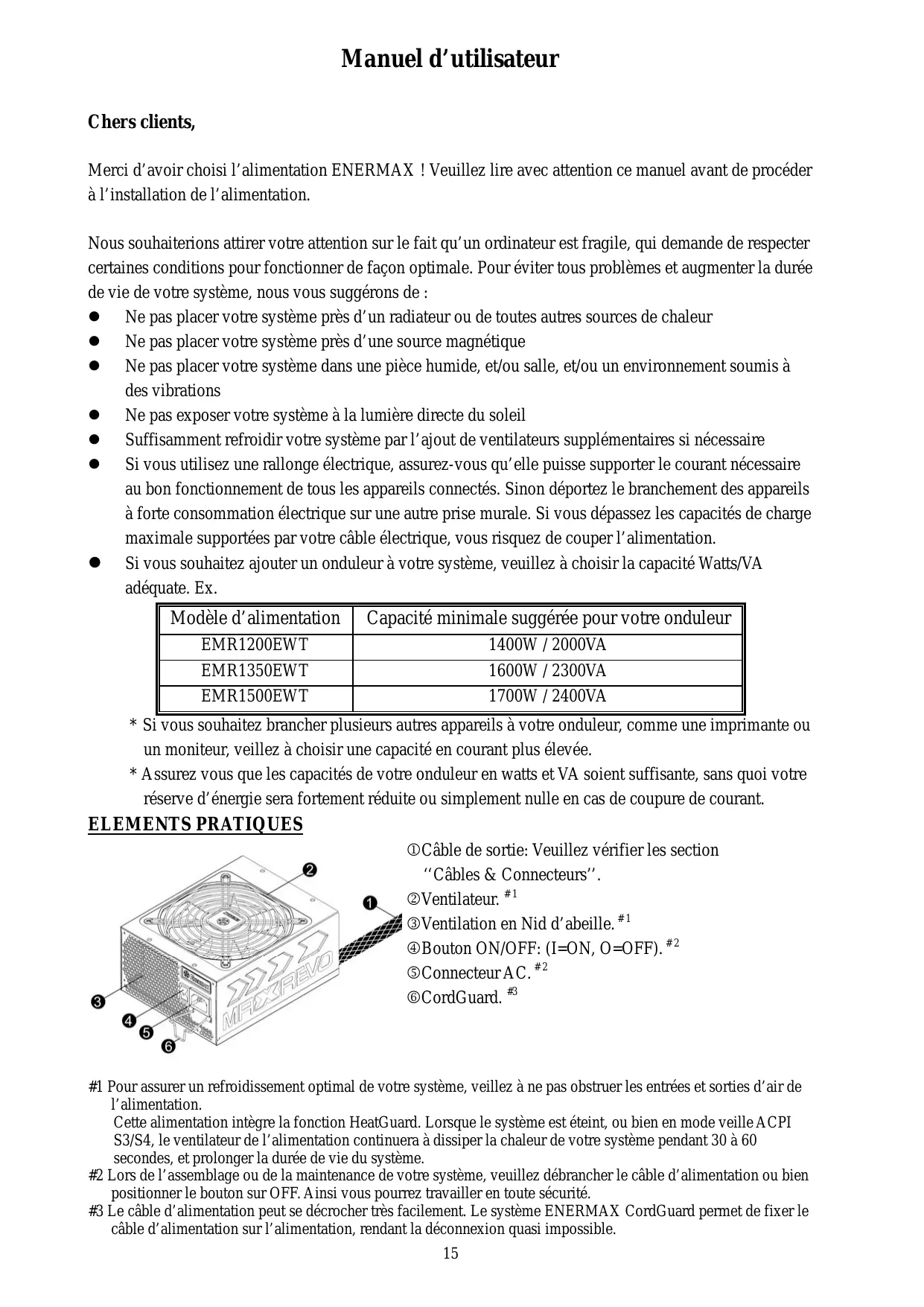

MODE D'EMPLOI MAXREVO EMR1200EWT 80PLUS GOLD ENERMAX

Chers clients,

Merci d'avoir choisi l'alimentation ENERMAX ! Veuillez lire avec attention ce manuel avant de procéder à l'installation de l'alimentation.

Nous souhaiterions attirer votre attention sur le fait qu'un ordinateur est fragile et qu'il demande de respecter certaines conditions pour fonctionner de façon optimale. Pour éviter tous problèmes et augmenter la durée de vie de votre système, nous vous suggérons de :

• à proximité d'un radiateur ou de toute autre source de chaleur.
• dans une pièce humide, une salle ou un environnement soumis à des vibrations. Ne pas exposer votre système à la lumière directe du soleil.
• Refroidissez suffisamment votre système en ajoutant des ventilateurs supplémentaires si nécessaire.
• Si vous utilisez une rallonge électrique, assurez-vous qu'elle puisse supporter le courant nécessaire au bon fonctionnement de tous les appareils connectés. Sinon, déportez le branchement des appareils à forte consommation électrique sur une autre prise murale. Si vous dépassez les capacités de charge maximale supportées par votre câble électrique, vous risquez de couper l'alimentation.
• Si vous souhaitez ajouter un onduleur à votre système, veillez à choisir la capacité en Watts/VA adaptée. Ex.

Modèle d'alimentation	Capacité minimale sugérée pour votre onduleur
EMR1200EWT	1400W / 2000VA
EMR1350EWT	1600W / 2300VA
EMR1500EWT	1700W / 2400VA

• Si vous souhaitez brancher plusieurs autres appareils à votre onduleur, comme une imprimante ou un moniteur, veillez à choisir une capacité en courant plus élevée.
• Assurez-vous que les capacités de votre onduleur en watts et VA soient suffisantes, sans quoi votre réserve d'énergie sera fortement réduite ou simplement nulle en cas de coupure de courant.

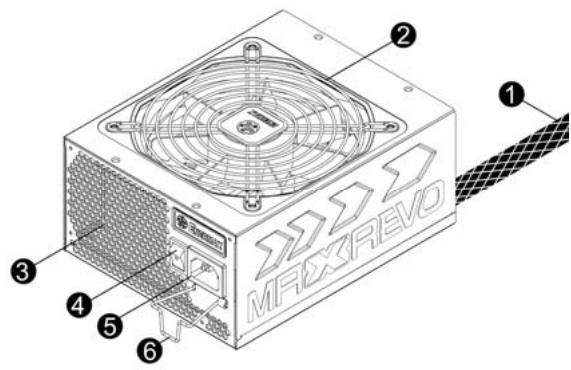

Éléments pratiques

① Câble de sortie : Veuillez vérifier la section "Câbles & Connecteurs". ② Ventilateur. #1 ③ Ventilation en nid d'abeille. #1 ④ Bouton ON/OFF : (I=ON, O=OFF). #2 ⑤ Connecteur AC. #2 ⑥ CordGuard. #3

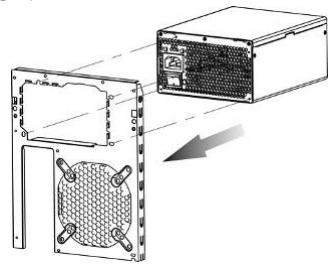

① Mettre l'alimentation dans le boîtier et vous assurer que le bouton est bien sur la position "O".

② Insérer simultanément les deux côtés du système de fixation CordGuard dans l'emplacement prévu à cet effet, proche du connecteur d'alimentation.

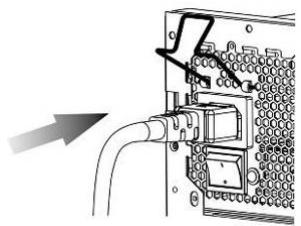

③ Brancher le câble dans l'alimentation.

④ Refermer le système CordGuard pour bloquer le câble d'alimentation.

1. CordGuard est compatible avec le câble A.C. fourni avec l'alimentation ENERMAX fonction CordGuard. Les autres câbles A.C. sont susceptibles d'être incompatibles.
2. Lorsque vous réalisez des manipulations du système, veuillez retirer le câble d'alimentation de la prise murale ou mettre l'alimentation en position 'O'.

Câbles & connecteurs

Tous les connecteurs sont étudiés pour éviter une mauvaise insertion. Si vous ne parvenez pas à insérer facilement un câble dans un connecteur, veuillez vérifier son sens d'insertion. Ne forcez pas et ne modifiez pas les connecteurs. Cela pourrait endommager votre système ou l'alimentation. La garantie sera annulée. Veuillez suivre les instructions ci-dessous pour le branchement des câbles modulaires.

20P & 16P : Carte mère / Processeur

12V1 RS	5V RS	5Vsb	12V1	PW OK	PS ON	GND	-12V	5V	5V
RS-	3.3V RS	12V1	12V1	GND	GND	GND	5V	5V	5V

5P : SATA / 4P Molex / Périphériques

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

12V2	12V2	GND	GND	GND	GND	3.3V	3.3V
12V2	12V2	GND	GND	GND	GND	3.3V	3.3V

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

GND	GND	GND	12V3	12V3	12V3
GND	GND	GND	12V3	12V3	12V3

GND	GND	GND	12V4	12V4	12V4
GND	GND	GND	12V4	12V4	12V4

GND	GND	GND	12V6	12V6	12V6
GND	GND	GND	12V6	12V6	12V6

GND	GND	GND	12V3	12V3	12V3
GND	GND	GND	12V3	12V3	12V3

GND	GND	GND	12V5	12V5	12V5
GND	GND	GND	12V5	12V5	12V5

GND	GND	GND	12V5	12V5	12V5
GND	GND	GND	12V5	12V5	12V5

*Vous devez connecter les connecteurs de 16 broches et de 20 broches dans les sockets respectifs afin d'activer les connecteurs de 24 broches pour la carte-mère et de 8 broches pour le CPU.

* Ce produit intègre une protection contre les surcourants sur les rails 12V multiples. Si de nombreux périphériques consomment de la puissance sur un seul rail 12V, cela peut déclencher la protection contre les surcourants et éteindre le système. Veillez à distribuer les câbles d'alimentation de certains périphériques vers d'autres rails 12V pour partager la charge et assurer la stabilité et la sécurité.

	24P Carte Mère Pour la nouvelle génération de cartes mères serveur et stations de travail ATX/EEB/CEB
	8P CPU +12V La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et certaines mono CPU.
	48P CPU +12V La configuration 4-pins supporte les systèmes mono CPU.
	6+2P (8P) PCI Express, en mode combiné La configuration 8-pins supporte les dernières cartes graphiques PCI-E.
	6+2P (8P) PCI Express, en mode séparé / 6P PCI Express La configuration 6-pins supporte la plupart des cartes graphiques PCI-E.
	SATA #1 Pour les disques durs/ lecteurs optique SATA/SAS.
	4P Molex #2 Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes graphiques AGP.
	FDD Pour lecteur de disquette

Câbles modulaires fournis

Utiliser uniquement les câbles modulaires certifiés par ENERMAX et fournis avec l'alimentation. Les autres câbles pourraient ne pas être compatibles et pourraient endommager votre alimentation, votre système, et annuler la garantie.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Câble modulaire pour 1 ou 2 cartes graphiques nécessitant des connecteurs PCI-E 6P ou 8P.

EMC018-G: 8P & 4P +12V CPU/RAM power Câble modulaire pour les stations de travail et serveurs intégrant plus de 4 CPUs et 16 RAMs .

EMC019-G: 4 x SATA drives Câble modulaire pour lecteurs SATA/SAS comme les disques durs et lecteurs optiques.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Câble modulaire pour lecteur et autres périhériques IDE/SCSI/SAS, plus connecteur d'alimentation pour 1 FDD.

EMC021-G: 2 x SATA & 2 x 4P Molex Câble modulaire pour lecteur et autres périhériques SATA/SAS/IDE/SCSI.

Les câbles modulaires fournis diffèrent selon les modèles et les pays. Nous proposons des câbles optionnels. Pour les découvrir, visitez www.enermax.com.

À l'intention des intégrateurs : Si votre configuration nécessite des câbles modulaires spéciaux, veuillez contacter votre représentant commercial Enermax.

BRANCHER / DÉBRANCHER UN CÂBLE MODULAIRE

	Brancher un cable modulaire à l'alimentation Le connecteur 5P / 12P des cables modulaires porte une flèche: Procédez ainsi pour connecter un cable: 1. Connecteur noir sur socket noir, et rouge avec rouge. 2. Les flèches blanches se rencontre. 3. Ainsi la connexion est possible.
	Débrancher un cable modulaire de l'alimentation Les connecteurs 5P / 12P des cables modulaires ont deux crochets de sutureté qui s'accrochant au socket de l'alimentation. Pour-retirer le cable, appuyez sur les deux crochets et tirer doucement.

Démarrer votre système

Avant de démarrer votre système, veuillez vérifier les points suivants :

1. Le connecteur d'alimentation principal est correctement branché (24P).
2. Le connecteur CPU +12V (4P ou 8P) et/ou le connecteur 4P Molex (si nécessaire)
3. Tous les autres connecteurs nécessaires
4. Le cordon d'alimentation doit être connecté à la prise électrique murale et à l'alimentation.
5. Fermer le boîtier de votre système.
6. Placez le bouton ON/OFF de l'alimentation sur la position 'ON'. Votre système est alors prêt à démarrer.

Protection, précaution et sécurité

Cette alimentation intègre plusieurs protections. Dans des situations anormales, celle-ci s'arrête automatiquement pour éviter tout danger pour vous et votre PC. Ces situations sont la plupart du temps liées à un dysfonctionnement d'un composant ou à une mauvaise manipulation. Dans ces circonstances, merci de suivre les points suivants :

1. Placer le bouton I/O de l'alimentation sur la position 'O', puis déconnecter le câble d'alimentation de la prise murale électrique aisément accessible.
2. Vérifier la température de l'alimentation en la touchant. Si elle est juste chaude, cela peut être dû à un mauvais fonctionnement du ventilateur ou à la mauvaise position de votre PC.
3. Attendre quelques minutes que l'alimentation refroidisse.
4. Reconnecter le cordon d'alimentation à la prise murale et à l'alimentation elle-même.
5. Placer le bouton I/O de l'alimentation sur la position 'I' et relancer votre système.
6. Vérifier si tous les ventilateurs fonctionnent.
7. Contacter le service technique du composant qui vous semble être la cause de ce problème.

Si vous avez des questions, merci de contacter ENERMAX ou l'un de ses agents à travers le monde.

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis.
