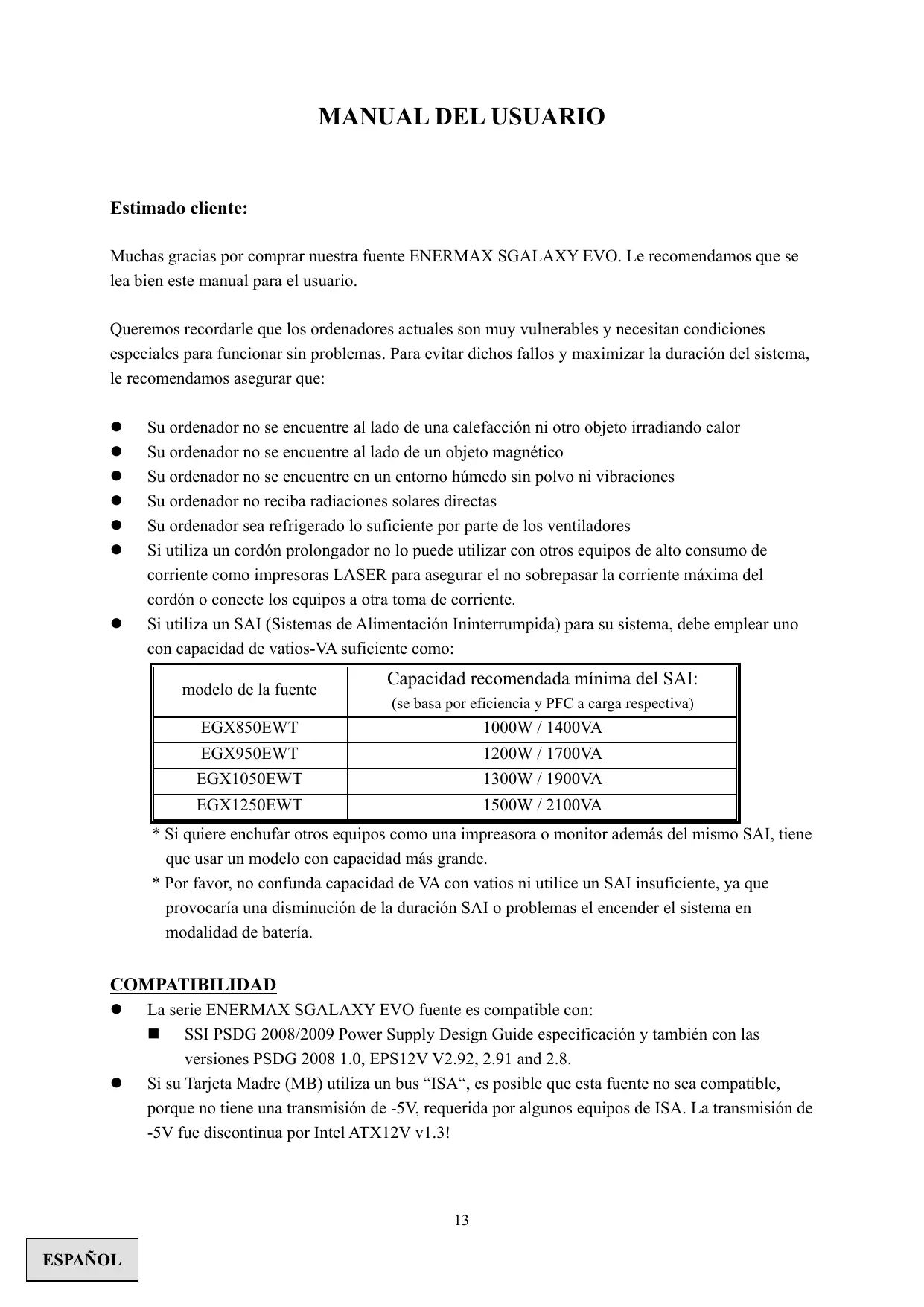

DEUTSCH MANUAL DEL USUARIO Estimado cliente: Muchas gracias por comprar nuestra fuente ENERMAX SGALAXY EVO. Le recomendamos que se lea bien este manual para el usuario. Queremos recordarle que los ordenadores actuales son muy vulnerables y necesitan condiciones especiales para funcionar sin problemas. Para evitar dichos fallos y maximizar la duración del sistema, le recomendamos asegurar que: Su ordenador no se encuentre al lado de una calefacción ni otro objeto irradiando calor Su ordenador no se encuentre al lado de un objeto magnético Su ordenador no se encuentre en un entorno húmedo sin polvo ni vibraciones Su ordenador no reciba radiaciones solares directas Su ordenador sea refrigerado lo suficiente por parte de los ventiladores Si utiliza un cordón prolongador no lo puede utilizar con otros equipos de alto consumo de corriente como impresoras LASER para asegurar el no sobrepasar la corriente máxima del cordón o conecte los equipos a otra toma de corriente. Si utiliza un SAI (Sistemas de Alimentación Ininterrumpida) para su sistema, debe emplear uno con capacidad de vatios-VA suficiente como: modelo de la fuente

Capacidad recomendada mínima del SAI: (se basa por eficiencia y PFC a carga respectiva)

* Si quiere enchufar otros equipos como una impreasora o monitor además del mismo SAI, tiene que usar un modelo con capacidad más grande. * Por favor, no confunda capacidad de VA con vatios ni utilice un SAI insuficiente, ya que provocaría una disminución de la duración SAI o problemas el encender el sistema en modalidad de batería.

COMPATIBILIDAD La serie ENERMAX SGALAXY EVO fuente es compatible con: SSI PSDG 2008/2009 Power Supply Design Guide especificación y también con las versiones PSDG 2008 1.0, EPS12V V2.92, 2.91 and 2.8. Si su Tarjeta Madre (MB) utiliza un bus “ISA“, es posible que esta fuente no sea compatible, porque no tiene una transmisión de -5V, requerida por algunos equipos de ISA. La transmisión de -5V fue discontinua por Intel ATX12V v1.3!

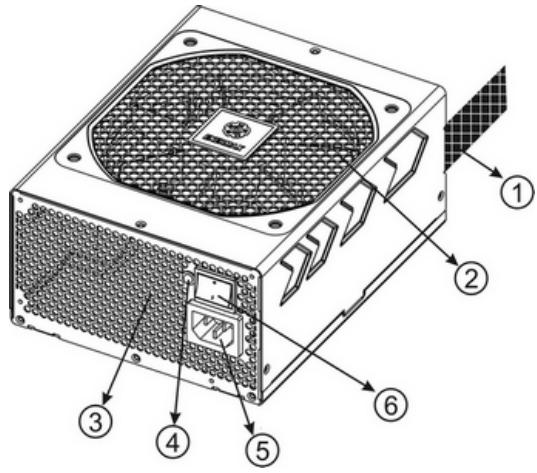

ESPAÑOL NOMENCLATURA DE LAS PARTES 1 Cable del corriente: Por favor, examine el párrafo „CABLES Y ENCHUFES”. 2 Ventilador de 13.5 cm.# 1 3 Honeycomb air vent. # 1 4 PowerGuard luz 5 Toma de corriente # 2 6 Interruptor I/O*: separado interruptor de la fuente por En/Paro (I=En, O=Paro). # 2 #1 Para asegurar la mejor refrigeración del sistema., no obstruye la ventilación de la fuente. Esta fuente se ofrece una función especial “HeatGuard”.Cuando el sistema esta apagado o está en modo ACPI S3/S4, el ventilador de la fuente va a desviar el calor hacia fuera durante 30-60 segundos para bajar la temperatura media del sistema en unos 3-5 oC. #2 Cuando construya el sistema ponga el interruptor en posición “Paro/O” y desenchufe la toma de la corriente y espere hasta que el LED del PowerGuard se haya apagado. Ahora puede mantener el sistema de forma segura.

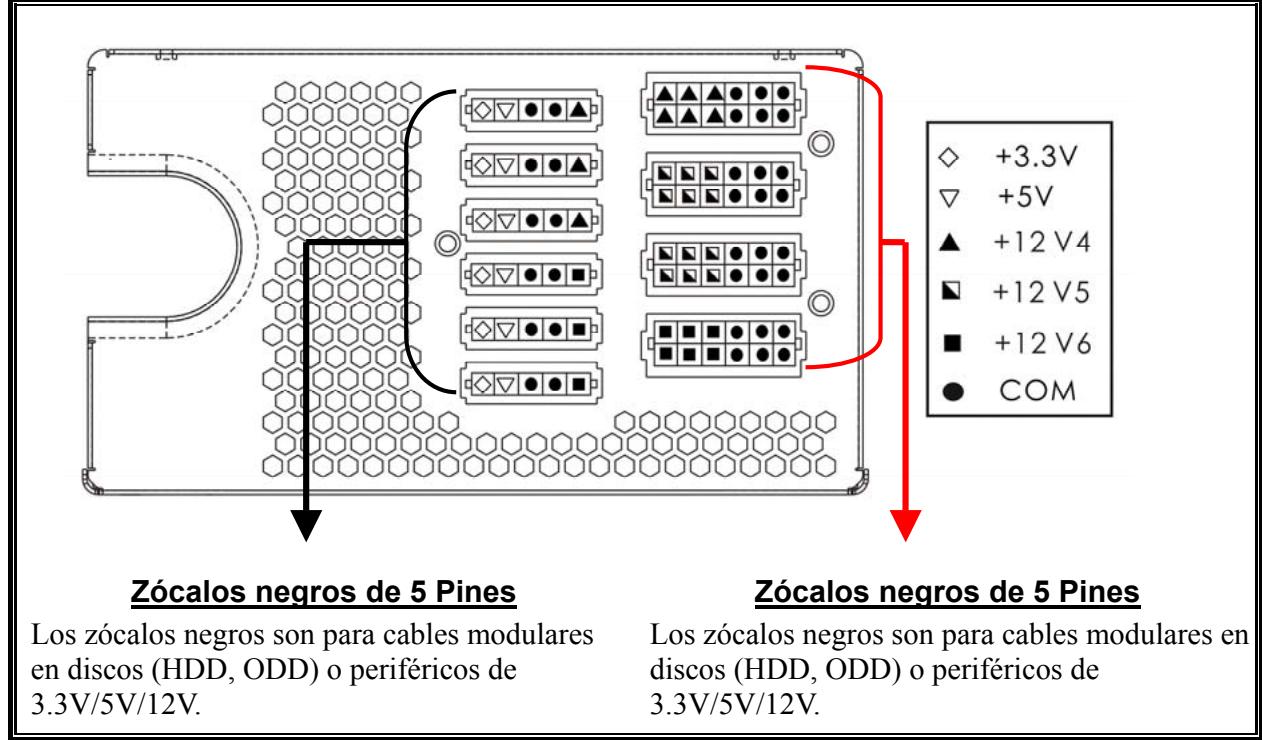

CABLES Y ENCHUFES Todos los enchufes son diseñados para que sea imposible conectar cables en la dirección equivocada. Meter un enchufe en un zócalo tiene que ser fácil. Si no puede meter fácilmente el cableado modular original de ENERMAX en un zócalo, por favor, revise si está insertado en la dirección correcta. Nunca lo intente utilizando fuerza ni cambie los pines del voltaje. Eso puede dañar la fuente e invalidar la garantía. Ilustración gráfica de los zócalos modulares y la distribución c.c..

Zócalos negros de 5 Pines Los zócalos negros son para cables modulares en discos (HDD, ODD) o periféricos de 3.3V/5V/12V.

Zócalos negros de 5 Pines Los zócalos negros son para cables modulares en discos (HDD, ODD) o periféricos de 3.3V/5V/12V.

ESPAÑOL TIPOS DE ENCHUFES 24P tarjeta madre Cable nativo, 12V salida por 12V1 Soporta generaciones nuevas de ATX/EEB/CEB server/workstation. 8P CPU +12V Cable nativo, 12V salida por 12V1 & 12V2 Soporta multi-CPU server/workstation & algunos sistemas single-socket. 4+4P CPU +12V, en “modo combinado” Cable nativo, 12V salida por 12V1 & 12V2 La configuración 8-Pin soporta multi-CPU server/workstation & algunos sistemas single-socket extremas. 4+4P CPU +12V, en “modo separado” Cable nativo, 12V salida por 12V1 & 12V2 La configuración 4-Pin soporta la mayoría de los sistemas single-socket. Unos sistemas multi-CPU server/workstation posiblemente necesitan este enchufe de 4-Pin 12V. Use el enchufe parcial marcado con “+12V”. 6+2P (8P) PCI Express, en “modo combinado” Cable nativo, 12V salida por 12V3 La configuración 8-pin configuración soporta las nuevas tarjetas gráficas, que necesitan este enchufe de 8-Pin PCI-E. 6+2P (8P) PCI Express, en “modo separado” / 6P PCI Express Cable nativo, 12V salida por 12V3 La configuración 6-pin configuración soporta la mayoría de las tarjetas gráficas, que necesitan este enchufe de 6-Pin PCI-E. SATA # 1 Para ODD o HDD tipo SATA/SAS. 4P Molex # 2 Para ODD tipo IDE/SCSI/SAS de ”vieja” generación con enchufe 4-P. FDD Para discos “Floppy” ó tarjetas de expansión.. FM (FAN RPM MONITOR) # 3 Para observar la velocidad del ventilador de 13.5 cm. La velocidad normal del ventilador para SGALAXY EVO modelos sería: 800-1800RPM (±10%). #1 Unos discos duros de SATA soportan SATA e 4-Pin Molex enchufes. Conecte vd. solamente un enchufe! Examine su manual para el disco duro para entrar más en detalle. #2 Unas tarjetas madres soportan este enchufe para suministrar corriente addicional aparte del enchufe 24-Pin de la tarjeta madre. Si su tarjeta madre obtiene un zócalo de 24-Pin MB, vd. no debería conectar este enchufe de 4-Pin Molex. Debe examinar vd. su manual sobre la tarjeta madre en detalle. #3 La mayoría de tarjetas madres soportan de dos a cuatro zócalos 3-Pines de ventilación del sistema/fuente, pero solamente uno o dos soportan el señal de RPM. Sí conecta un enchufe FM de la fuente a éstos zócalos, pero no hay señal en el BIOS o en su software de monitor, por favor conéctelo de nuevo a otro zócalo. 15

ESPAÑOL CABLES MODULARES (contenido) Por favor utilice solamente cableados modulares originales de ENERMAX. Otros cables podrían dañar el sistema e invalidar la garantía. EMC012: 3 x 4P Molex (IDE/SCSI) Cable modular para ODD o HDD tipo IDE/SCSI/SAS.

EMC013: 3 x 4P Molex (IDE/SCSI) + 1 x FDD Cable modular para ODD o HDD tipo IDE/SCSI/SAS mas 1x FDD (Floppy).

EMC014: 2 x 6+2P (8P) PCI-E 2.0 Cable modular para una o dos tarjetas gráficas Performance PCI Express, que necesitan enchufes de 6 o 8-Pin PCI-E. EMC017: 4 x SATA Cable modular para ODD o HDD tipo SATA/SAS de la generación más reciente.

EMC018: 8P & 4P +12V CPU/RAM power (opcional) Cable modular para carga alta server/workstation con más que 4 CPU y 16 GB RAM.

Los cables adjuntos podrían diferenciarse por modelo y por región de ventas. Ofrecemos más cables de forma opcional. Por favor revise nuestra página web para obtener más información: www.enermax.com Nota especial para integradores de sistemas: Si su sistema necesita cables especiales, cables modulares o con un diseño, contacte a un representante de ENERMAX. CONECTAR Y EXTRAER CABLES MODULARES CONECTAR CABLES MODULARES CON LA FUENTE 5-Pin / 12-Pin enchufes de los cables modulares y los zócalos de la fuente tienen marcas blancas de flecha. 1. Enchufes negros con zócalos negros y rojos con rojos. 2. Flecha con flecha. 3. Ahora puede conectarlo fácilmente.

RENOVAR CABLES MODULARES DE LA FUENTE Todos 5-Pin / 12-Pin Los enchufes de los cables modulares tienen ganchos para guardar con los zócalos de la fuente. Para remover un cable modular pulse hacia las flechas y desconecte el enchufe cuidadosamente.

ESPAÑOL ENCENDIENDO EL SISTEMA Antes de encenderlo por favor asegúrese de que: 1. El enchufe de la tarjeta madre está conectado correctamente. 2. El enchufe del CPU +12V AUX (si es necesario) esté conectado correctamente. o un enchufe 4-Pin Molex (si necesario) esté conectado correctamente. 3. Todos los otros enchufes necesarios están conectado correctamente. 4. El cable de la corriente (AC) está conectado correctamente con la fuente y el enchufe! 5. Cierre la caja del sistema! 6. Coloque el interruptor de la fuente en la posición “I”.

FUNCIÓNES DE PROTECCIÓN Y SEGURIDAD Esta fuente está equipada con la función PowerGuard para monitor el estado de la fuente. Con un

luz de tres colores, le indica el estado de la fuente. En un estado anormal, la fuente se apagará automáticamente para protegerse ella misma del resto de los otros componentes del sistema. PowerGuard indicación

PARO PARO PARO EN NARANJA EN La fuente está normal y el sistema en modo de espera / sueño.

VERDE EN La fuente se encuentra en estado normal y el sistema en operación

* El sistema está mal y se ha activado un circuito de protección. Si enciende el sistema y la fuente no le da ninguna reacción, pero el LED se cambia a rojo: - Se ha activado la protección de corto circuito - Examine si todos los enchufes están correctamente conectados y limpie el sistema de objectos extraños, que podrían causar el corto circuito. Si la fuente se apaga durante la operación - Toque la caja de la fuente para examinar si esté caliente. Si lo está, espere unos minutos para su correcta refrigeración y encienda de nuevo el sistema para comprobar, si todos las ventiladores están trabajando. Cambie los ventiladores por unos adicionales. - Si ocurre de nuevo, compruebe todos los enchufes y conéctelos a otros zócalos..

información & que hacer * No hay corriente - Ponga el interruptor en la posición EN.. * No hay corriente o la fuente está dañada. - Examine, si el cable de corriente esta conectado correctamente. Si no hay ninguna indicación del LED - Contacte el centro de servicios de ENERMAX.

Si tiene preguntas o si necesita ayuda, por favor contacte con su vendedor o acuda a una sucursal de ENERMAX o al centro mundial de soporte de ENERMAX.
