Tipo de producto	Radio marina
Marca	AUDIOVOX
Modelo	MSR2007
Dimensiones (panel de control)	13,1 x 3,0 x 9,4 cm (L x P x H)
Dimensiones (sintonizador/amplificador)	21,2 x 16,6 x 6,1 cm
Alimentación	12 V CC, tierra negativa
Potencia de salida	4 x 40 W máx.
Fusible	15 A
Gamas de frecuencias FM	87,5 - 107,9 MHz (US) / 87,5 - 108 MHz (Europa)
Gamas de frecuencias AM/MW	530 - 1710 kHz (US) / 522 - 1620 kHz (Europa)
Impedancia de altavoces	4 - 8 ohmios por canal
Sensibilidad FM	4 μV (S/N=30 dB)
Separación estéreo FM	>25 dB
Funciones principales	Sintonizador AM/FM, Sirius Satellite Radio (módulo opcional), compatible con iPod, entrada auxiliar, salidas preamplificadas, ecualizador preestablecido (5 curvas), iX-Bass, función silencio, menú de audio (graves, agudos, balance, equilibrio)
Pantalla	Pantalla LCD con retroiluminación, contraste ajustable
Presintonías	6 estaciones por banda (FM1, FM2, FM3, AM1, AM2) ; 6 canales Sirius por banco (SR1, SR2, SR3)
Protección	Resistencia al agua (no sumergible), carcasa estanca
Mantenimiento y limpieza	Limpiar con un paño húmedo, evitar productos químicos
Seguridad	No abrir, usar fusible estándar, desconectar la batería antes de la instalación
Piezas de repuesto y reparabilidad	Fusible reemplazable; para cualquier reparación, contactar a un profesional

Preguntas frecuentes - MSR2007 AUDIOVOX

¿Cómo restablecer la radio AUDIOVOX MSR2007?

Utilice un objeto fino (bolígrafo o clip) para presionar el botón RESET ubicado en la carcasa del sintonizador. Esto restablece el dispositivo a la configuración de fábrica.

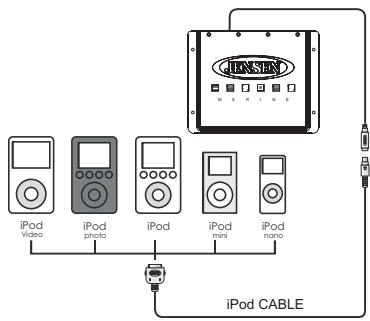

¿Cómo conectar un iPod a esta radio?

Conecte su iPod mediante el cable iPod específico (se vende por separado) en el conector blanco en la parte posterior del sintonizador. El dispositivo cambia automáticamente al modo iPod. Use los botones del panel frontal para controlar la reproducción.

¿Cómo memorizar una estación de radio?

Seleccione la banda y la estación deseada, luego presione más de 2 segundos uno de los botones de presintonía (1 a 6) para guardar la estación.

¿Qué hacer si la radio no se enciende?

Verifique que el encendido del vehículo esté en posición ACC, que el fusible (15A) no esté fundido y que las conexiones de alimentación sean correctas.

¿Cómo usar la función Sirius?

Debe disponer de un módulo Sirius opcional. Conéctelo al puerto gris en la parte posterior, luego presione MODE hasta seleccionar Sirius. Luego puede sintonizar los canales y memorizarlos.

¿Cómo ajustar los graves y agudos?

Presione AUDIO para acceder al menú de audio. Use los botones VOLUME + y - para ajustar graves, agudos, balance y equilibrio dentro de los 5 segundos posteriores a la visualización.

¿Por qué el sonido es bajo o no hay?

Verifique el volumen (máx. 46), que el modo MUTE no esté activado y que los cables de los altavoces estén correctamente conectados. Si el problema persiste, verifique la impedancia de los altavoces (4-8 ohmios).

¿Cómo activar la búsqueda automática de estaciones?

Mantenga presionado el botón TUNE/TRK >>| o |<< para iniciar una búsqueda de estaciones fuertes. Suelte para detenerse en la primera estación encontrada.

¿Qué significa la alarma 'LOBA' en la pantalla?

Es un aviso de batería baja (LOW BATT). Si está activado en el menú del sistema, el dispositivo emite pitidos y muestra LOBA cuando el voltaje baja de 10,8 V. Recargue la batería del vehículo.

¿Puedo usar esta radio en un entorno marino?

Sí, está diseñada para uso náutico. Evite la inmersión y protéjala del agua estancada. Monte el dispositivo en un lugar ventilado y protegido de salpicaduras directas.

MANUAL DE USUARIO MSR2007 AUDIOVOX

Información de Seguridad.... 11

Instalación 12

Cableado.... 14

Operación Básica 15

Operación del Sintonizador 17

Operación de Radio Sirius.... 18

Operación del iPod 19

Cuidado y Mantenimiento 20

Solución de Problemas 20

Especificaciones ....20

TABLE DES MATIÈRES

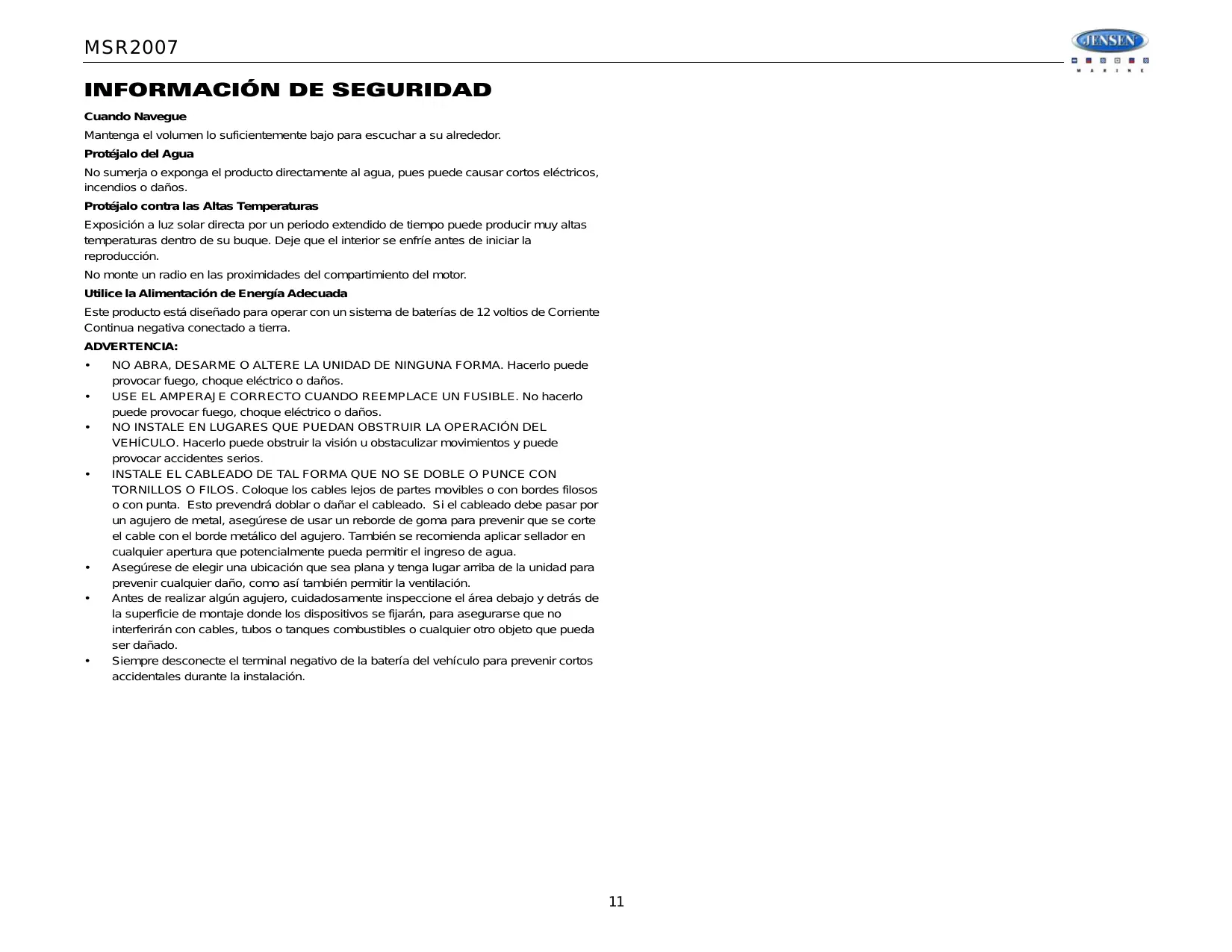

INFORMACIÓN DE SEGURIDAD

Cuando Navegue

Mantenga el volumen lo suficientemente bajo para escuchar a su alrededor.

Protéjalo del Agua

No sumerja o exponga el producto directamente al agua, pues puede causar cortos eléctricos, incendios o daños.

Protéjalo contra las Altas Temperaturas

Exposición a luz solar directa por un periodo extendido de tiempo puede producir muy altas temperaturas dentro de su buque. Deje que el interior se enfríe antes de iniciar la reproducción.

No monte un radio en las proximidades del compartimiento del motor.

Utilice la Alimentación de Energía Adecuada

Este producto está diseñado para operar con un sistema de baterías de 12 voltios de Corriente Continua negativa conectado a tierra.

ADVERTENCIA:

• NO ABRA, DESARME O ALTERE LA UNIDAD DE NINGUNA FORMA. Hacerlo puede provocar fuego, choque eléctrico o daños.
• USE EL AMPERAJE CORRECTO CUANDO REEMPLACE UN FUSIBLE. No hacerlo puede provocar fuego, choque eléctrico o daños.
• NO INSTALE EN LUGARES QUE PUEDAN OBSTRUIR LA OPERACIÓN DEL VEHÍCULO. Hacerlo puede obstruir la visión u obstaculizar movimientos y puede provocar accidentes serios.
• INSTALE EL CABLEADO DE TAL FORMA QUE NO SE DOBLE O PUNCE CON TORNILLOS O FILOS. Coloque los cables lejos de partes movibles o con bordes filosos o con punta. Esto prevendrá doblar o dañar el cableado. Si el cableado debe pasar por un agujero de metal, asegúrese de usar un reborde de goma para prevenir que se corte el cable con el borde metálico del agujero. También se recomienda aplicar sellador en cualquier apertura que potencialmente pueda permitir el ingreso de agua.
• Asegúrese de elegir una ubicación que sea plana y tenga lugar arriba de la unidad para prevenir cualquier daño, como así también permitir la ventilación.
• Antes de realizar algún agujero, cuidadosamente inspeccione el área debajo y detrás de la superficie de montaje donde los dispositivos se fijarán, para asegurarse que no interferirán con cables, tubos o tanques combustibles o cualquier otro objeto que pueda ser dañado.
• Siempre desconecte el terminal negativo de la batería del vehículo para prevenir cortos accidentales durante la instalación.

INSTALACIÓN

Antes de Empezar

Antes de empezar, siempre desconecte la terminal negativa de la batería.

Notas Importantes

• Antes de la instalación final, pruebe las conexiones de cables para asegurarse de que la unidad esté conectada adecuadamente y el sistema funcione.
• Utilice solamente las partes incluidas con la unidad para asegurarse la instalación adecuada. El uso de partes no autorizadas puede causar mal funcionamiento.
• Consulte su revendedor más cercano si la instalación requiere taladrar agujeros u otras modificaciones a su buque.
• Instale la unidad donde no interfiera con el manejo y no pueda herir a ningún pasajero si se frena repentinamente o de emergencia.
• Evite instalar la unidad donde sea sometida a altas temperaturas debido a luz directa del sol, aire caliente o del calentador, o donde reciba polvo, suciedad o vibración en exceso.

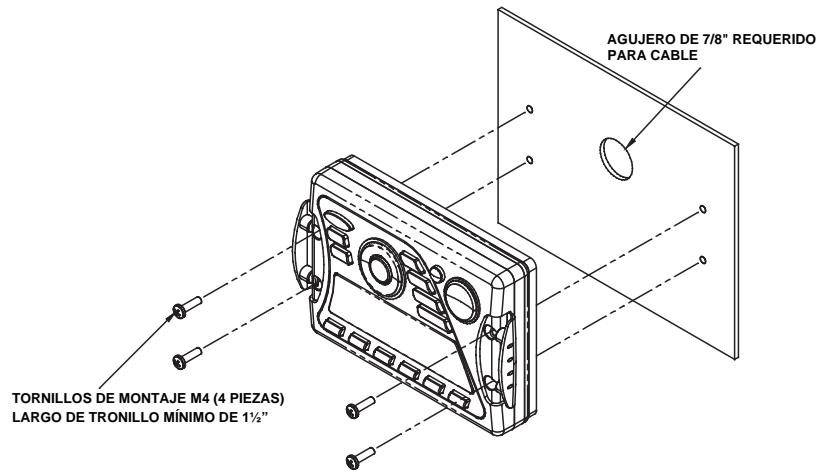

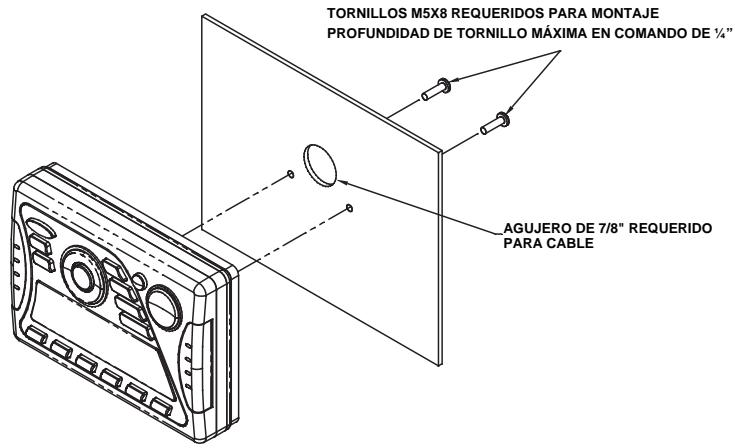

Montaje del Comando Cableado

1. Elija un área de montaje para el comando cableado que sea limpio y plano, permitiendo que la junta trasera se selle completamente contra la superficie de montaje.
2. Asegure el comando cableado usando uno de los métodos de montaje recomendados en detalle en los diagramas de abajo.

AGUJERO DE 7/8" REQUERIDO PARA CABLE TORNILLOS DE MONTAJE M4 (4 PIEZAS) LARGO DE TRONILLO MÍNIMO DE 1½"

TORNILLOS M5X8 REQUERIDOS PARA MONTAJE PROFUNDIDAD DE TORNILLO MÁXIMA EN COMANDO DE 1/4" AGUJERO DE 7/8" REQUERIDO PARA CABLE

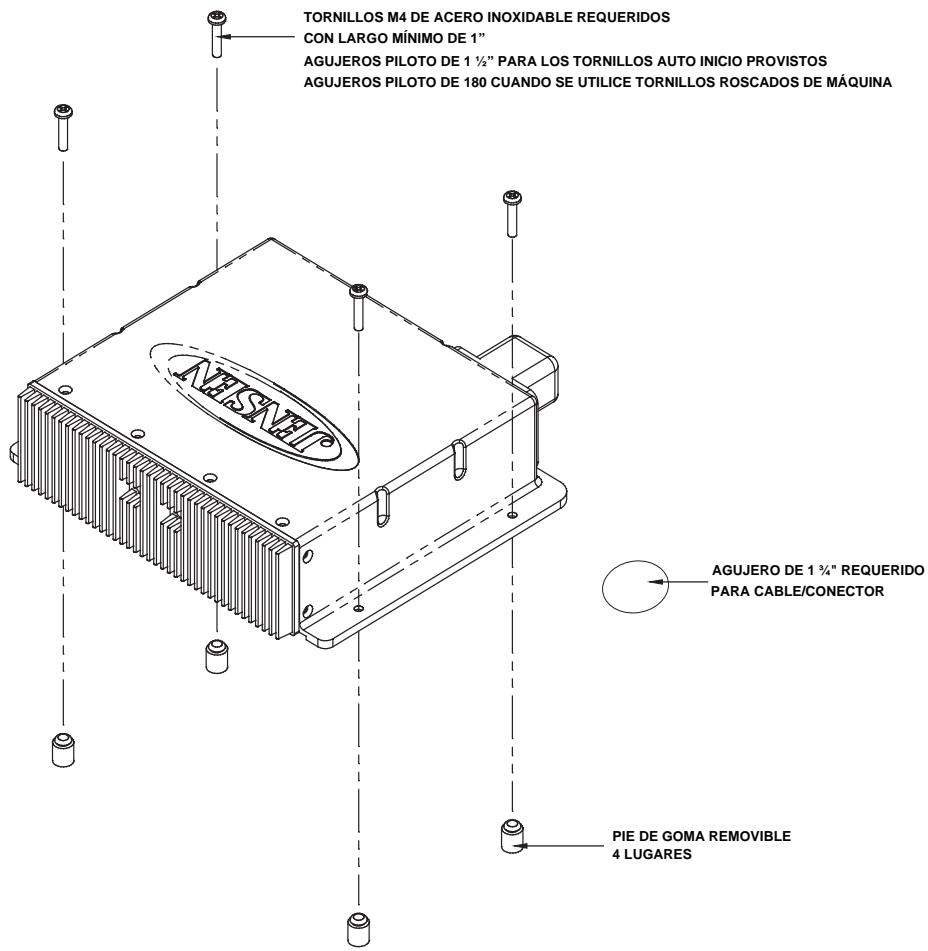

Montaje de Radio/Amplificador

1. Elija un área de montaje para el módulo de radio/amplificador que provea mucha ventilación para prevenir que el amplificador se recaliente. El módulo de radio/amplificador puede ser montado en posición horizontal o vertical. Por favor, note que cuando monte en posición vertical, no realice el montaje con los puntos de salida del arnés hacia arriba pues se puede juntar agua alrededor del chasis en éstas áreas.

1. Fije los 4 pies de montaje de goma provistos, a la parte baja del plato de metal del radio / amplificador. Esto brindará espacio de la humedad de la superficie y promueve buena ventilación al lavabo del calefactor.
2. Usando los tornillos recomendados más cortos posibles, monte el radio / amplificador como se detalla en el diagrama a la derecha.
3. Coloque el arnés y el cable del radio / amplificador a través del buque como sea necesario. Mantenga el arnés / cables algo flojo para que no esté demasiado ajustado causando daños a los cables.
4. Siga el diagrama de cableado detalladamente y asegúrese de que todas las conexiones estén seguras y aisladas con conectores crimpados o cinta aisladora para asegurar la instalación adecuada.
5. Luego de completar las conexiones del cableado, conecte nuevamente el terminal negativo en la batería y encienda la unidad para confirmar su operación (la llave accesoría del buque debe estar encendida). Si la unidad no opera, desconecte la batería, verifique nuevamente todo el cableado y lea la guía de solución de problemas que está al final del manual.

Reconecte la Batería

Cuando el cableado se complete, reconecte el terminal negativo de la batería.

TORNILLOS M4 DE ACERO INOXIDABLE REQUERIDOS CON LARGO MÍNIMO DE 1" AGUJEROS PILOTO DE 1 ½" PARA LOS TORNILLOS AUTO INICIO PROVISTOS AGUJEROS PILOTO DE 180 CUANDO SE UTILICE TORNILLOS ROSCADOS DE MÁQUINA NHSNHP AGUJERO DE 1 ¾" REQUERIDO PARA CABLE/CONECTOR PIE DE GOMA REMOVIBLE 4 LUGARES

CABLEADO

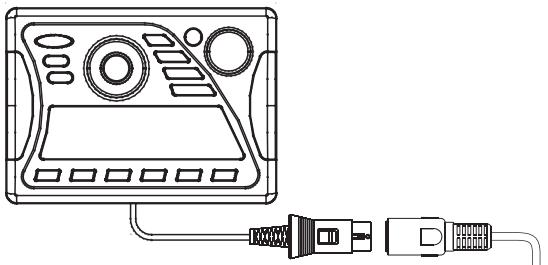

COMANDO CABLEADO

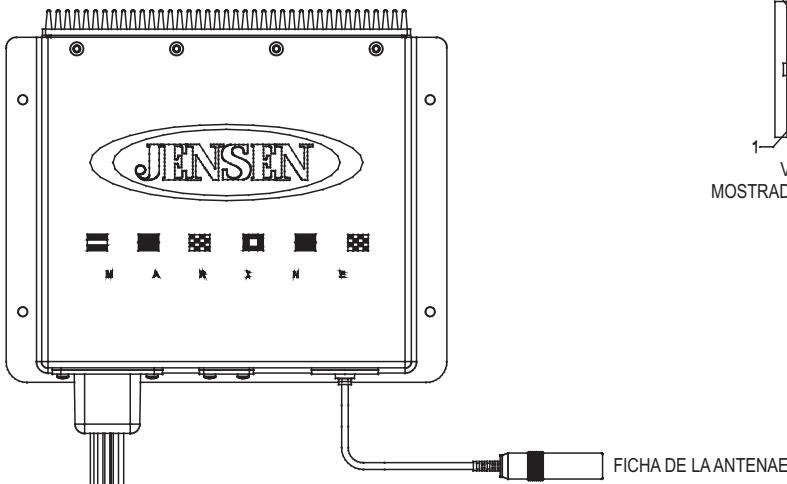

MÓDULO DE RADIO / AMPLIFICADOR

JENSEN M A X N E FICHA DE LA ANTENAE MOSTRAD

VISTA-A MOSTRADA DESDE EL PIN

VISTA DE INSERCIÓN DE CABLE

PIN	COLOR ALAMBRE	DESCRIPCIÓN
1	GRIS/NEGRO	ALTAVOZ DELANTERO DERECHO (-)
2	GRIS	ALTAVOZ DELANTERO DERECHO (+)
3	VIOLETA	ALTAVOZ TRASERO DERECHO (+)
4	VIOLETA/NEGRO	ALTAVOZ TRASERO DERECHO (-)
5	VACIO	SIN CONEXIÓN
6	VERDE	ALTAVOZ TRASERO IZQUIERDO (+)
7	VERDE/NEGRO	ALTAVOZ TRASERO IZQUIERDO (-)
8	VACIO	SIN CONEXIÓN
9	NEGRO/SHIELD	SALIDA DE AMPLIFICACIÓN PREVIA TRASERA COMUN
10	ROJO	SALIDA DE PREAMPLICACIÓN DERECHA TRASERA
11	BLANCO	ALTAVOZ DELANTERO IZQUIERDO (+)
12	BLANCO/NEGRO	ALTAVOZ DELANTERO IZQUIERDO (-)
13	VACIO	SIN CONEXIÓN
14	AZUL	ANTENA DE ENERGÍA
15	ROJO	IGNICIÓN ACCESORIA
16	NEGRO	TIERRA
17	VACIO	SIN CONEXIÓN
18	VACIO	SIN CONEXIÓN
19	VACIO	SIN CONEXIÓN
20	BLANCO	SALIDA DE PREAMPLICACIÓN IZQUIERDA TRASERA

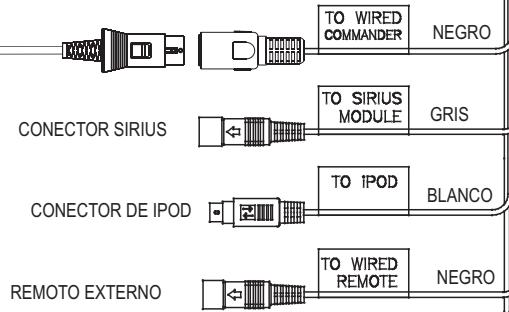

CABLE DE EXTENSIÓN

TO WIRED COMMANDER NEGRO CONECTOR SIRIUS TO SIRIUS MODULE GRIS CONECTOR DE IPOD TO IPOD BLANCO REMOTO EXTERNO TO WIRED REMOTE NEGRO

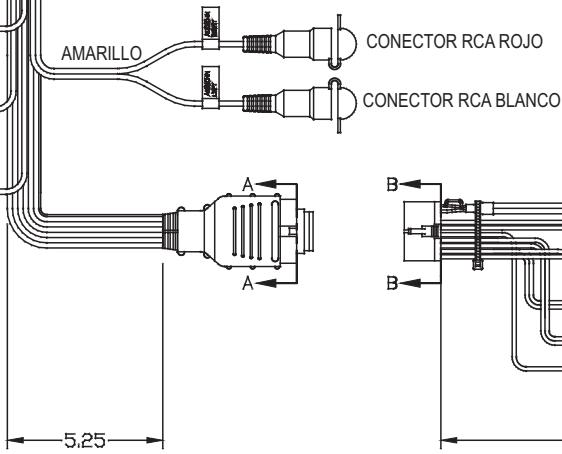

ENTRADAS DE AUDIO AUXILIAR

AMARILLO CONECTOR RCA ROJO CONECTOR RCA BLANCO A A B B 5,25

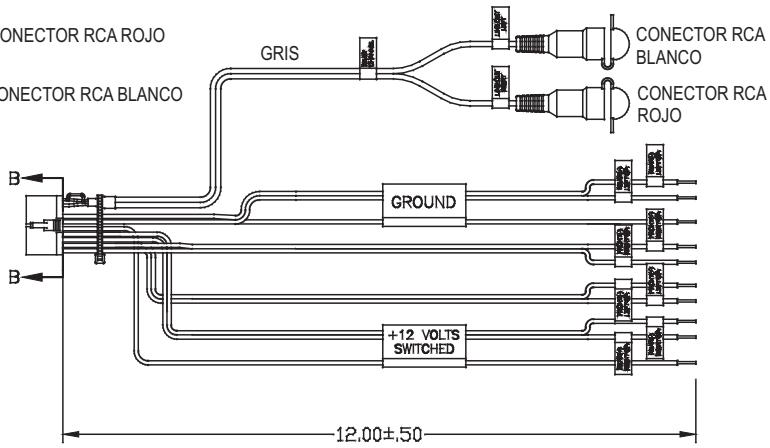

SALIDAS DE AUDIO DE BAJO NIVEL

GRIIS CONECTOR RCA ROJO CONECTOR RCA BLANCO GROUND +12 VOLTS SWITCHED B B CONECTOR RCA BLANCO CONECTOR RCA ROJO 12.00±.50

OPERACIÓN BÁSICA

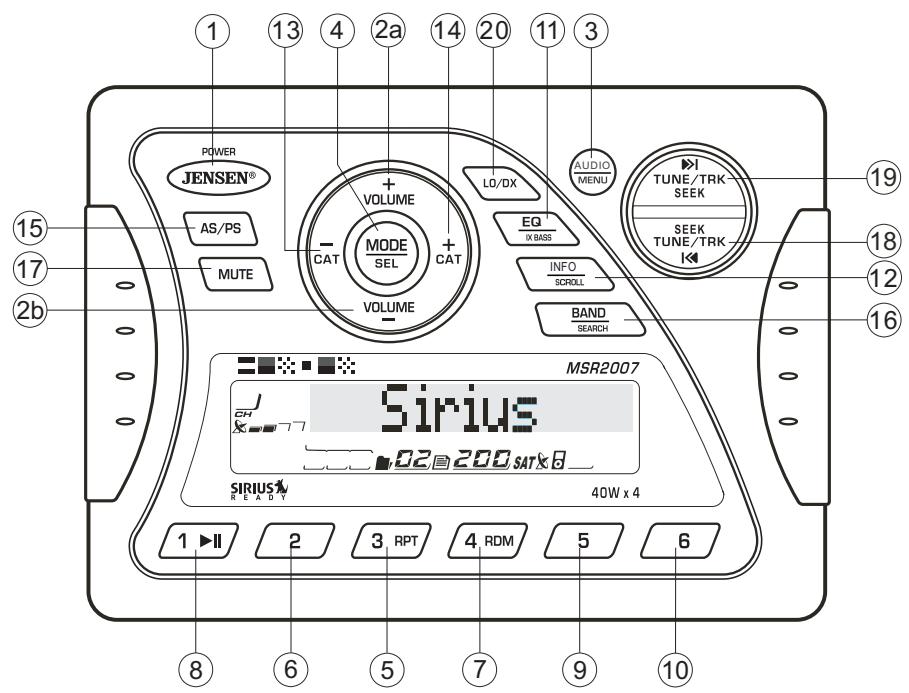

POWER JENSEN® AS/PS MUTE VOLUME CAT MODE SEL VOLUME LO/DX EQ X BASS INFO SCHOLL BAND SEARCH TUNE/TRK SEEK TUNE/TRK MSR2007 Sirius 02 200 SAT x 8 40W x 4 1 ▶ II 2 3 RPT 4 RDM 5 6 8 6 5 7 9 10 11 3 13 4 2a 14 20 11 3 15 17 2b 16 18 19

Encendido/Apagado

Presione cualquier botón en el panel delantero para encender la unidad. Presione el botón POWER (1) para apagar la unidad. La unidad reasumirá el último modo (Radio, Auxiliar, etc.). El botón POWER se ilumina siempre que enciende la llave de Corriente Continua de +12V (cable rojo), sin importar si la unidad está prendida o apagada.

Control de Volumen

Para subir el volumen, presione el botón VOLUME + (2a). Para subir el volumen, presione el botón VOLUME - (2b). El nivel máximo de volumen es "46".

Mute (Mudo)

Presione el botón MUTE (17) en el panel de control para enmudecer la salida de audio. Presione MUTE nuevamente para restaurar la salida de audio al nivel previo.

Modo

Presione el botón MODE (4) en el panel de control para seleccionar un modo de operación diferente, como se indica en la pantalla. Modos disponibles incluyen Tuner (Radio), SIRIUS, iPod y AUX In.

NOTA: Los modos iPod y SIRIUS se saltearán si el módulo no está instalado.

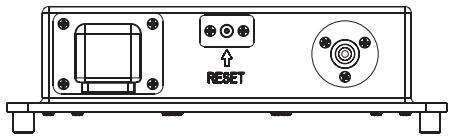

Reiniciar

El botón de reinicio (reset) se debe presionar por las siguientes razones:

• En la instalación inicial, cuando todo el cableado esté completo
  • No funcionan los botones de función
  • Hay un símbolo de error en pantalla

Utilice un bolígrafo o un objeto de metal delgado para presionar el botón RESET, ubicado en la caja del radio.

RESET

Usted puede volver a la configuración de fábrica usando la función RESUME ubicada en el menú de sistema. Con el cartel "YES" destellando, presione el botón MODE (4) para activar.

Menú de Audio

Presione el botón AUDIO (3) en el panel de control para acceder al menú de audio. Usted puede navegar a través de los ítems de menú de audio presionando repetidas veces el botón AUDIO. Una vez que el menú deseado aparezca en pantalla, ajuste la opción presionando los botones de VOLUMEN +/- (2) dentro de los 5 segundos. La unidad automáticamente saldrá del menú de audio luego de cinco segundos de inactividad. Se pueden ajustar los siguientes ítems de menú.

Nivel de Bajos (Bass)

Utilice los botones VOLUME para ajustar el rango de nivel de Bajos desde "-6" a "+6".

Nivel de Agudos (Treble)

Utilice los botones VOLUME para ajustar el rango de nivel de Agudos desde "-6" a "+6".

Balance

Gire los botones de VOLUME para ajustar el balance entre los altavoces posteriores y delanteros desde "R12" (completamente hacia atrás) hasta "F12" (completamente hacia adelante).

Fader (Balance delantero/posterior)

1. Mantenga presionado el botón AUDIO (3) por más de 3 segundos para acceder al menú de sistema. "MENU" aparecerá en pantalla, seguido del primer ítem, "CONTRAST" (Contraste).
2. Presione los botones TUNE/TRK >>| o |<< (19, 18) o presione el botón AUDIO repetidas veces para navegar el menú de sistema y seleccionar el ítem deseado.
3. Presione los botones VOLUME +/- (2) para ajustar el ítem de menú seleccionado.
4. Presione el botón AS/PS para volver a la operación previa inmediatamente o esperar por 5 segundos para volver automáticamente.

Se pueden ajustar los siguientes ítems:

• CONTRAST (Contraste) (0 - 10): Configurar el contraste del LCD.
- LOW BATT (Batería baja) (ON/OFF): Voltaje de monitor en línea ACC.
- ÁREA (USA/AMERICA LATINA/EUROPA/OIRT): Configura espacio en la frecuencia para varias regiones.
• VOL PGM (0 - 46): Seleccione un volumen de encendido automático.
- BEEP TONE/TONO DE BIP (ENCENDIDO/APAGADO): Encienda o apaga el bip audible (escuchado cuando se seleccionan botones o funciones). NOTA: El tono de bip apagado no afectará el tono audible de batería baja.
- RESUME: Regrese el EEPROM a los valores por defecto de fábrica y reinicia la Configuración de Radio Sirius. "Yes" destellará en el LCD para confirmar. Presione MODE para seleccionar.

Operación con Batería Baja (LOW BATTERY)

Si LOW BATT está en "ON", una alarma sonará (8 bips cada 30 segundos) cuando el voltaje cae a 10.8V (+/- 0.03V). Una advertencia visual (LOBA) aparecerá (8 destellos cada 30 segundos) en la esquina inferior izquierda de la pantalla.

NOTA: La configuración por defecto para LOW BATT es apagado ("OFF"). Si se enmudece un audio o el volumen está en 0, el bip audible no se escuchará.

Ecualizador

Presione el botón EQ (11) para encender la función de ecualización y seleccionar entre cinco curvas de bajos y agudos predefinidos: OFF > POP > JAZZ > CLASSIC > BEAT > ROCK.

iX-Bass (Graves iX)

Mantenga presionado el botón EQ/IX-BASS (11) para cambiar entre sonoridad encendida o apagada. Cuando escuche música en volumen bajo, esta función potenciará los rangos graves para compensar las características del oído humano.

Entrada Auxiliar

Para acceder a un dispositivo auxiliar:

1. Conecte el reproductor de audio portátil a los cables AUX IN en la parte de atrás de la caja del radio.
2. Presione el botón MODE (4) para seleccionar el modo Aux In.
3. Presione MODE nuevamente para cancelar el modo Aux In e ir al modo siguiente.

Pantalla de Cristal Líquido (LCD)

La frecuencia de corriente y las funciones activas se muestran en pantalla (23).

NOTA: Los paneles LCD pueden tardar más en responder cuando estén expuesto a temperaturas bajas durante un período prolongado de tiempo. Además, la visibilidad de los números en el LCD puede bajar levemente. La pantalla LCD volverá a su normalidad cuando la temperatura suba a un rango normal.

Scroll (Avanzar)

Cuando la información es muy larga para entrar en la pantalla, mantenga presionado el botón INFO/ SCROLL (12) para ver el título entero. La información pasará dos veces y luego volverá al texto abreviado.

Tecla de Salida Rápida

En los modos y condiciones siguientes, presione el botón AS/PS < 3 segundos para salir rápidamente de la operación actual sin esperar el cierre por defecto del sistema:

• Operación de menú de sistema
- Modo de búsqueda
• Operación de menú de audio

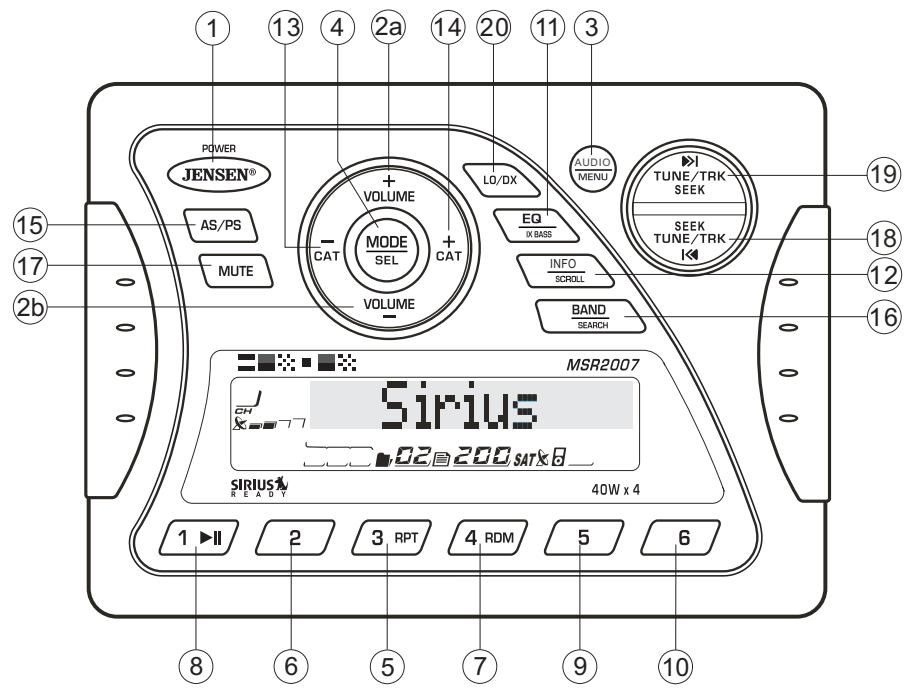

OPERACIÓN DEL SINTONIZADOR

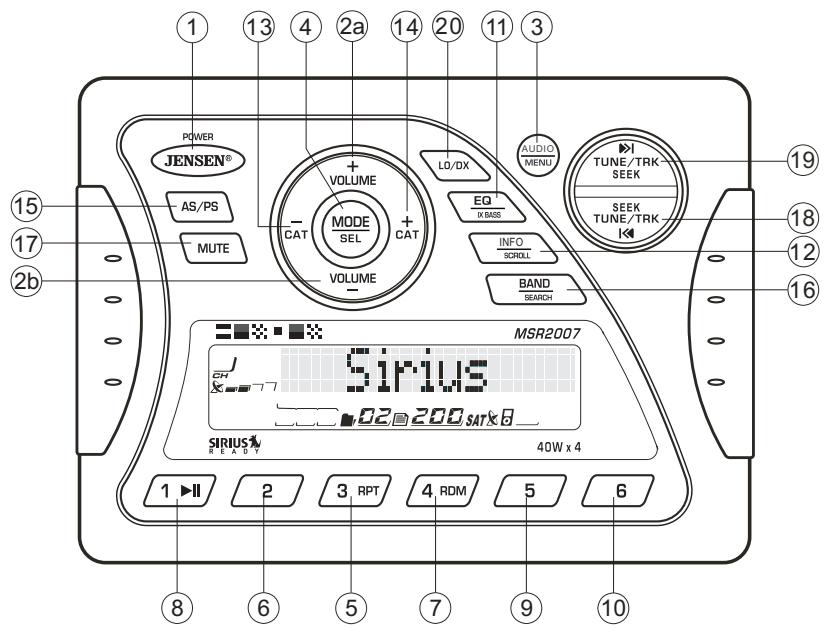

POWER JENSEN® AS/PS MUTE VOLUME CAT MODE SEL VOLUME LO/DX EQ X BASS INFO SCROLL BAND SEARCH TUNE/TRK SEEK TUNE/TRK MSR2007 Sirius 02 200 SAT x 8 40W x 4 SIRIUS READY 1 ▶ II 2 3 RPT 4 RDM 5 6 ① ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉻ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

Seleccione una Banda

Presione el botón BAND (16) para cambiar entre tres bandas FM y dos bandas AM (MW).

Sintonía Manual

Presione los botones TUNE/TRK >>| o |<< (18, 19) para buscar estaciones una a una hacia arriba o hacia abajo.

Sintonía de Búsqueda Automática

Presione los botones TUNE/TRK >>| o |<< (18, 19) para buscar automáticamente la estación potente siguiente o anterior en el dial.

Estaciones Preseleccionadas

Seis botones numerados almacenan y sintonizan estaciones preseleccionadas por cada banda.

Almacene una Estación

Seleccione una banda (si es necesario), luego seleccione una estación. Mantenga presionado el botón de configuración previa (5-10) por dos segundos. El número preseleccionado aparecerá en la pantalla.

Ir a una Estación

Seleccione una banda (si es necesario). Presione el botón de preselección (5-10) para seleccionar la estación almacenada correspondiente.

Grabado Automático/Recorrido Preseleccionado de Sintonía (AS/PS)

Grabado Automático

Seleccione una banda (si es necesario). Mantenga presionado el botón AS/PS (15) por más de tres segundos para seleccionar automáticamente seis estaciones fuertes y grabarlas en la banda actual. Las nuevas estaciones reemplazan cualquier estación almacenada anteriormente en esa banda.

NOTA: Durante el Grabado Automático (AS), el radio por defecto estará en modo "Local" mientras realiza el escaneo inicial de la banda. Luego de escanear toda la banda una vez, la unidad cambiará a modo "Distante" para toda configuración de Grabado Automático subsiguiente.

Escaneo Preseleccionado

Seleccione una banda (si es necesario). Presione el botón AS/PS (15) para recorrer estaciones grabadas en la banda actual. La unidad se detiene por 10 segundos en cada estación potente. Presione AS/PS nuevamente para detener el escaneo cuando se alcanza la estación deseada.

Recepción Local/Distante (LO/DX)

Durante la operación de radio, las señales recibidas están usualmente en modo estéreo como se indica con el icono "ST". Sin embargo, cuando las señales son débiles o intermitentes, usted puede activar el modo Local (LOC) presionando el botón LO/DX (20). Este modo favorece el acceso a estaciones locales cuyas señales sean más fuertes, mejorando en consecuencia la recepción del radio. Presione el botón LO/DX nuevamente para terminar el modo de recepción Local.

OPERACIÓN DE RADIO SIRIUS

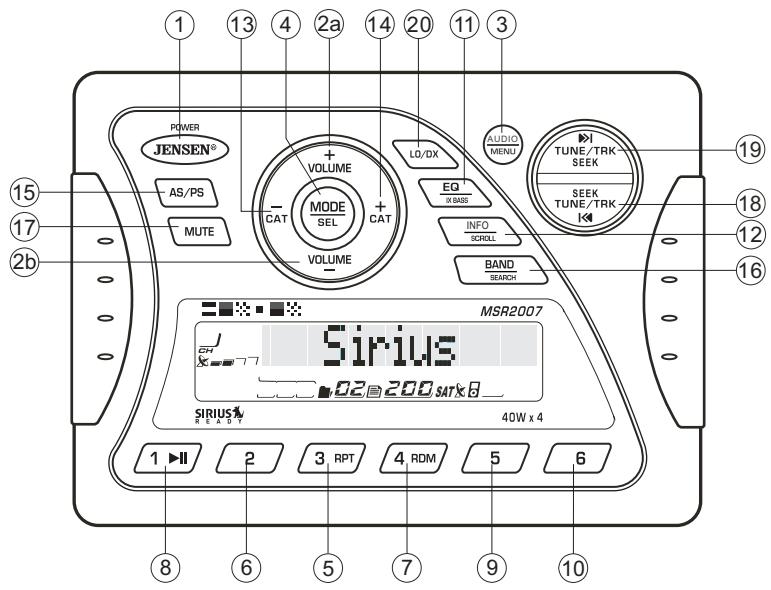

POWER JENSEN® AS/PS MUTE VOLUME CAT MODE SEL CAT VOLUME - LO/DX EQ R BASS INFO SCROLL BAND SEARCH MSR2007 Sirius 02 @ 200 SAT x 6 SIRIUS FIRST 40W x 4 1 ▶II 2 3 RPT 4 RDM 5 6 8 6 5 7 9 10 15 17 2b 13 4 2a 14 20 11 3 AUDIO MENU TUNE/TRK SEEK SEEK TUNE/TRK 19 18 12 16

Cambiando a Modo SIRIUS (Requiere el Radio Sirius)

Presione el botón MODE (4) para cambiar el modo a radio Sirius.

Accediendo al Identificador de SIRIUS

1. En modo Sirius, mantenga presionado el botón BAND/SERCH (16) para seleccionar el modo DIRECT.
2. Presione el botón MODE para entrar en cada dígito "000".
3. Presione MODE nuevamente para confirmar. Esto mostrará el número de identificación (ID) de Sirius para su radio.
4. Este número de identificación Sirius pasará dos veces y luego se congelará con los primeros 11 dígitos en pantalla. Presione el botón INFO/SCROLL (12) para mostrar el dígito remanente.

Seleccionando una Banda

En modo Sirius, presione el botón BAND (16) para accederlos grupos de canales preseleccionados por el usuario en Sirius en el siguiente orden: SR-1, SR-2, SR-3.

Sintonía de Categoría

1. Presione los botones CAT -/+ (13/14) para cambiar de categoría. Cada título de categoría y título de canción se mostrará en pantalla en aumento.

2. Mientras esté en modo de categoría, presione los botones CAT - / + nuevamente para ver los nombres de categorías. (El número de canal más bajo dentro de la categoría elegida siempre será el primer canal en sintonizar por defecto.)

3. Presione el botón MODE (4) o los botones TUNE/TRK |<< / >>| (18/19) para elegir los canales deseados en esa categoría.

4. Presione los botones TUNE/TRK para seleccionar un canal entre las categorías.
5. Presione MODE para confirmar la selección del canal.

Sintonía de Canal hacia Arriba o hacia Abajo

Presione los botones TUNE/TRK |<< / >>| (18/19) para buscar un canal. Mantenga presionado los botones TUNE/TRK para búsqueda rápida.

Guardando Canales Preseleccionados

Los botones de preselección (5-10) se pueden usar para guardar hasta 6 canales, permitiendo acceso conveniente a sus canales favoritos.

Programando Canales

1. Seleccione el canal que usted quiere guardar en memoria.
2. Mantenga presionado el botón de configuración previa (5 - 10) hasta que el número del botón correspondiente aparece.
3. Repita los pasos 1 y 2 para programar canales adicionales.

Sintonía Rápida

Presione uno de los seis botones de preselección (5 - 10) para seleccionar directamente un canal.

Buscando un Acceso Directo a un Canalg

1. Mantenga presionado el botón BAND/SEARCH (Banda/Búsqueda, 16) para acceder a modo de Sintonía Directa. "DIRECT-T" aparece en pantalla por pocos segundos.
2. Presione el botón de MODE (4) para confirmar.
3. Presione los botones TUNE/TRK |<< / >>| (18/19) para moverse entre los tres dígitos.
4. Utilice los botones de VOLUME +/- (2) para seleccionar un número para cada posición.
5. Presione el botón de MODE para confirmar cada dígito.
6. Presione el botón MODE nuevamente para sintonizar el archivo seleccionado.

Información Alterna en Pantalla

Presione el botón INFO/SCROLL (12) para cambiar la información de pantalla en el siguiente orden: ARTIST NAME (Nombre del Artista) > SONG TITLE (Título de la Canción) > CATEGORY (Categoría) > CHANNEL NAME (Nombre del Canal).

Fuerza de la Señal Satelital

La pantalla indica la fuerza de la recepción satelital como se muestra abajo.

Esta unidad está equipada con una función de compatibilidad con iPod que permite controlar su iPod (si es compatible) usando los botones del panel de control. Son compatibles las siguientes versiones de iPod:

• iPod 3G (soportes lógico inalterable 2.2 solamente)
• iPod Mini
• iPod 4G
• iPod Photo
• iPod Nano
• iPod 5G (Video)

NOTA: iPod y Cable de iPod se venden por separado.

Accediendo al Modo iPod

La unidad automáticamente cambiará a modo de iPod cuando un iPod se enchufa en el cable de iPod.

Para volver al menú de iPod desde cualquier otra fuente, presione el botón MODE (4) en el panel de control o en el control remoto hasta que "iPod" aparezca en pantalla.

Encendiendo/Apagando el iPod

El iPod se enciende automáticamente cuando un iPod se conecta al cable de 30 pines de iPod, siempre que la ignición del vehículo esté encendida.

Usted puede apagar el iPod desconectándolo del

cable o apagando la ignición. Cuando la ignición del vehículo se apaga, el iPod hará una pausa y luego de 2 minutos entrará en modo dormir. Mientras está conectado, el iPod no se puede encender o apagar usando los controles del iPod.

NOTA: El iPod se recargará continuamente cuando esté conectado a la unidad, mientras que la ignición del vehículo esté encendida.

Controlando la Ejecución

Deteniendo la Reproducción

Durante la reproducción, presione el botón 1/>|| (8) para pausar el reproductor del iPod. En pantalla aparecerá "Pause". Presione nuevamente 1/>|| para reasumir la reproducción.

Reproducción en Repetición

Durante la reproducción, presione el botón 3/RPT (5) para repetir la canción actual. En pantalla aparecerá "Repeat". Presione 3/RPT nuevamente para detener la repetición.

Reproducción Aleatoria

Durante la reproducción, presione el botón 4/RDM (7) para pasar todas las canciones de esa categoría en orden aleatorio. La reproducción aleatoria se iniciará cuando la canción actual finalice. En pantalla aparecerá "Shuffle". Presione 4/RDM nuevamente para detener la ejecución aleatoria.

Seleccionando Pistas

Durante la reproducción, presione los botones TUNE/TRK |<< / >>| (18/19) para reproducir la pista anterior o siguiente en la categoría actual. Presione el botón TUNE/TRK |<< (18) una vez para reproducir la canción desde la posición inicial o presiones TUNE/TRK |<< dos veces para reproducir la pista previa. Mantenga presionado el botón TUNE/TRK |<< / >>| (18/19) para retroceder o avanzar rápidamente la canción.

NOTA: Si mantiene presionado el botón TUNE/TRK |<</>>| para cambiar la canción actual por la siguiente o a la previa, usted saldrá del modo retroceso o avance rápido.

POWER JENSEN® AS/PS MUTE VOLUME CAT VOLUME + VOLUME MODE SEL CAT LO/DX EQ R BADS INFO SCROLL BAND SEARCH MSR2007 Sirius 02 200 SAT x 8 40W x 4 1 ▶II 2 3 RPT 4 RDM 5 6 8 6 5 7 9 10 15 17 2b 13 4 2a 14 20 11 3 AUDIO MENU TUNE/TRK SEEK SEEK TUNE/TRK 19 18 12 16 SIRIUS%

Información de Pantalla Alterna

Presione el botón INFO/SCROLL (12) para cambiar la información de pantalla en el siguiente orden: ARTIST NAME (Nombre del Artista) > SONG TITLE (Título de la Canción) > FOLDER NAME (Nombre de la Carpeta).

Modo de Búsqueda

Mantenga presionado el botón BAND/SEARCH (Banda/Búsqueda, 16) para acceder a modo de búsqueda de iPod. Presione BAND/ SEARCH nuevamente para acceder consecutivamente a Playlist (Lista de reproducción), Artist (Artista), Album (Álbum), Gender (Género), Song (Canción) o Composer (Compositor).

Cuando esté seleccionado el modo de búsqueda, presione el botón MODE (4) para confirmar la selección. Utilice los botones VOLUME+/- (2) para navegar a través de varias selecciones de listas. Presione MODE (4) para asegurar su selección final.

• Mantenga el producto seco. En el caso de mojarse, séquelo inmediatamente. Los líquidos pueden contener minerales que corroen los circuitos electrónicos.
• Mantenga el producto lejos de polvo y suciedad, lo cual puede causar un desgaste prematuro de las partes.
• Maneje el producto suave y cuidadosamente. Dejarlo caer puede dañar circuitos y cajas, y puede causar que el producto funcione inadecuadamente.
• Ocasionalmente limpie el producto con un trapo mojado para que mantenerlo como nuevo. No utilice químicos fuertes, solventes de limpieza o detergentes fuertes para limpiar el producto.
• Utilice y guarde el producto solamente en ambientes de temperatura normal. Las altas temperaturas pueden acortar la vida de los dispositivos electrónicos, dañar baterías y distorsionar y derretir las partes plásticas.

Ignición

La fuente más común de ruido en la recepción es el sistema de ignición. Esto es el resultado de un radio ubicado cerca del sistema de ignición (motor). Este tipo de ruido puede ser detectado fácilmente porque variará en intensidad de tono con la velocidad del motor.

Usualmente, el ruido de la ignición se puede suprimir considerablemente usando un cable de ignición de la suspensión de alto voltaje y un resistor supresor en el sistema de ignición. (La mayoría de los buques emplean este cable y resistor pero puede ser necesario verificarlos para una operación correcta.) Otro método de supresión es el uso de supresores adicionales. Éstos se pueden obtener en la mayoría de los comercios CB/A de radio o electrónica.

Interferencia

La recepción de radio en un ambiente en movimiento es muy diferente de la recepción en un ambiente estacionado (casa). Es muy importante entender la diferencia.

La recepción AM se deteriorará cuando pase bajo un puente o cuando pase bajo líneas de alto voltaje. A pesar que banda AM está sujeta a ruidos medioambientales, tiene la habilidad de recibir a gran distancia. Esto es porque las señales de transmisión siguen la curvatura de la tierra y se rebotan de vuelta en la atmósfera superior.

SOLUCIÓN DE PROBLEMAS

Síntoma	Causa	Solución
No hay energía	La llave accesoria del buque no está encendida	Si la energía no está conectada adecuadamente al terminal accesorio del buque, cambia la llave de ignición a "ACC".
	El fusible está quemado	Reemplace el fusible
No hay sonido	El volumen está muy bajo	Ajuste el volumen a un nivel audible
	El cableado no está conectado adecuadamente	Verifique las conexiones de cables
Los botones de operación no funcionan	El microcomputador integrado no está operando adecuadamente debido al ruido	Presione el botón RESET
No se puede sintonizar a una estación de radio, la búsqueda automática no funciona	The antenna cable is not El cable de la antena no está conectado	Inserte el cable de la antena firmemente
	Las señales son muy débiles	Seleccione una estación manualmente

ESPECIFICACIONES

Radio FM

Cobertura de la Frecuencia (USA) 87.5 a107.9 MHz

Cobertura de la Frecuencia (Europe) 87.5 a 108 MHz

Sensibilidad (S/N=30dB) 4μV

Rechazamiento de la Imagen .... >45 dB

Separación Estérea....>25 dB

AM/MW

Cobertura de la Frecuencia (USA) 530-1710 kHz

Cobertura de la Frecuencia (Europe) 522-1620 kHz

Sensibilidad (S/N=20dB) 36 dB

General

Voltaje de Funcionamiento ..... DC 12 Volts

Poner a Tierra el Sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tierra Negativa

Impedancia del Altavoz.... 4-8 ohmios por el canall

Controles del Tono:

Bajo (at 100 Hz) : ±10 dB

Salida de Energía 40W x 4

Dren Eléctrico ....15 Ampere (max.)

Dimensiones de Comando .....5.15" (W) x 1.2" (D) x 3.7" (H)

Dimensions del Radio/Amplificador....8.35" (W) x 6.55" (D) x 2.4" (H)

INFORMATIONS SUR LA SECURITE
