MANUAL DE USUARIO SR104DVC POLK AUDIO
IMPORTANT INSTRUCCIONES DE SEGUIDAD LEER ANTES DE HACER FUNICIONAR EL EQUIPO
LIMITES SEGUROS DE OPERACION
- Lea estas instrucciones.
- Guarde estas instrucciones.
- Respete todas las advertencias.
- Siga todas las instrucciones.
- No use este aparato cerca del agua.
- Limpielo solamente con un paño seco.
- No bloquee las aberturas de ventilacion. Instale el aparato de acuero con las instrucciones del fabricante.
- No lo instale cerca de fuentes de calor, tales como radiadores, rejillas de piso, cocinas u或者其他 aparatos (incluo amplificadores) que producen calor.
- Use solo los accesos什么样os por el fabricante.
10.Encargue todo servicios del aparato al personal de servicios calificado. Se requiere servicios cuando el aparato ha sido dañado de una眼看, tal como cuando se ha dañado el enchufe o el cordón de alimentación, han caido liquidos u objetivos dentro del aparato o el aparato se ha dejado caer, ha dejado de funcional normalmente o hasidoexpuesto a la lluvia o a la humedad.
11.ADVERTENCIA. Para reducir el risgo de incendidio o de descarga electrica, este aparato no debe ser expuesto a la lluvia o a la humedad, y no se le deben colocar encima objetos llenos de liquido, tales como floreros.
Baje el volumen y escuche.
Si se expone a los altos niveles de sonido que este producto es capaz de producir, usted pueda sufir perdida permanente del oído. Si haceFuncionar este producto a su maxima potencia, es por su propia cuenta y riesgo.
Los altavoces se pueda darar cuando se haceFuncinar un amplificador, independiente de su potencia en varios, a mas volumen del besoino para producir bajo niveles de distorsion. Esto ocurre por lo general cuando el control de volumen, visto como si Fuera la manecilla que marca las horas en un reloj, se pasa de la posicacion de las 12 o de la 1.El的功能amiento a este volumen能看出 produir altos niveles de distorsion audible originada en el amplificador, lo which能把/agregar un sonido discordante y arenoso a lo que se está escuchando. Al contrario de lo que se cree por lo general, es más probable que los altavoces se dañen intentando extraer demasiado volumen de un amplificador o receptor de poca potencia que de uno de alta potencia.
PERÍODO DE ADAPTACION OBLIGATORIO
Los subwoofer SR requieren un periodo de adaptación porque la suspensión (las arañas y la envolvente) es rigida cuando está nuevo. Recomendamos hacerFuncionar el subwoofer SR a volumenes moderados entre 40 y 60 horas antes de subir el volumen al maximo. Ysegundo,el periodo de adaptacion también contribuye a aflojar la suspensión para que haya mayor的回答sta de transitorios y mayor extension de Frequencias bajas.
INVENTARIO
Dentro de la caja de subwoofoers
debe haber lo seguiente:
1 Subwoofer SR y una junta
1 Manual de subwoofer SR
1 Tarjeta de registrar en linea
1 Una Ilave Allen de 2.5mm
Inspeccione@cuidadosamente los subwoofoers. Comuniquese con su distribuidor de Polk Audio si falta algo piezo o si hay algo piezo dañada. El Departamento de serviceo al cliente de Polk Audio atiende de lunes a viernes de 9:00 a.m. a 6:00 p.m., hora del este. Llame al 800-377-7655 (sólo en Canadá y los Estados Unidos, fuera de los Estados Unidos llame al 410-358-3600). Internacionalmente,你可以 darce un caldo de correa electrónico, como el caldo de correa electrónico, que es indispensable para proteger los subwoofoers si hay que transportelos.
DESCRIPCIONGENERAL
La misma excelencia de Diseño y obsección de rendimiento con que se construyó el Sistema SR6500 se ha aplicado a los dos新品os subwoofoers, el SR124 y el SR104. Los dos modelos han sido diseñados para producir un rendimiento de bajos de categoría de competencia cuando se instalan en cajas selladas(PCUAS) (0.88 pies_ para el SR 124 y 0.66 pies_ para el SR104).
CHARACTERISTICAS
- Viene en configuraciones de una y dos bobinas de voz de 4 Ohms.
- El formador de bobina de voz de vidrio o epóxico de 2.5 plg. con quatre capas de alambre de aluminio de alta temperatura y alto calibre produce la mejor administración de potencia (700 W continua) y confiabilidad en la historia de Polk Audio.
- La bobina de voz se baina en aire enfriador a工程技术 de una extensa red de ventilaciones en la pieza polar y en la canasta.
- Las aletas curvas especialmente disyenadas suavizan el flujo de aire para evaporar las turbulencias que pueda causar ruidos y sonidos parecidos a los de una locomotora de vape.
Las dos arañas controlan apretadamente el gran desplazimiento lineal del cono para producir lo más Sofistico en bajos "apretados," detallados y musicales. - El analizador de distorsión Klippel Distortion Analyzer de Polk Audio, que utilizes技术和 Diseño para medir y optimar el comportamento del excitador en conditiones de alto rendimiento, contribuye a maximizar la linealidad, minimizar la distorsión y planar y extendar la respuesta de Frequencias.
- El collar entre las dos arañas asegura una alineación(PCs) de la bobina de voz. El collar también reduce la tension en la suspENSION a fin de augmentar la durabilidad.
- El como ABSemplea geometria catenaria, que es una geometria estable y naturalmente sola para produir bajos con distorsion ultra baja.
- Enorme canasta de aluminio vaciado.
- Envolvente de Caucho Nitrilo Butilo (Nitrile Butyl Rubber, NBR) que atenña la resonancia que induce distorsión al desempeñarse en lo rigurosos entonos automotrices.
- Terminales hexagonales para formar conexiones limpias y profesionales que pueda acceptor hasta cable calibre 8.
SPECIFICATIONS
| SR104 | SR104DVC | SR124 | SR124DVC | |
| Diámetro nominal | 10plg. (25.4cm) | 10plg. (25.4cm) | 12plg. (30.48cm) | 12plg. (30.48cm) |
| Diámetro total | 10.26plg. (26.06cm) | 10.26plg. (26.06cm) | 12.45plg. (31.62cm) | 12.45plg. (31.62cm) |
| Diámetro del agujero de montaje | 9.1plg. (23.11cm) | 9.1plg.. (23.11cm) | 11plg. (27.94cm) | 11plg. (27.94cm) |
| Círculo del agujero del perno | 9.64plg. (24.49cm) | 9.64plg. (24.49cm) | 11.68plg. (29.67cm) | 11.68plg. (29.67cm) |
| Diámetro del imán | 7plg. (17.78cm) | 7plg. (17.78cm) | 7plg. (17.78cm) | 7plg. (17.78cm) |
| Profundidad de montaje | 7plg. (17.78cm) | 7plg. (17.78cm) | 7.6plg. (19.3cm) | 7.6plg. (19.3cm) |
| Desplazimiento del excitador | 0.12pies³(3.34L) | 0.12pies³ (3.34L) | 0.14pies³ (3.96L) | 0.14pies³ (3.96L) |
| Respuesta de Frequencias | 25-200Hz | 25-200Hz | 20-200Hz | 20-200Hz |
| Admin. de potencia tírmica | 700W | 700W | 700W | 700W |
| Admin. de potencia Tmaxima | 1400W | 1400W | 1400W | 1400W |
| Impedancia nominal | 4 Ohms | Doble 4 Ohms | 4 Ohms | Doble 4 Ohms |
| Sensibilidad (2.83V) | 87dB | 90dB@2 Ohms, 84dB@8 Ohms | 88dB | 91dB@2 Ohms, 85dB@8 Ohms |
| Peso neto | 24.5 lb. (11.1kg) | 24.5 lb. (11.1kg) | 26.5 lb. (12.0kg) | 26.5 lb. (12.0kg) |
PARÁMETROS THIELE-SMALL
| SR104 | SR104DVC | SR124 | SR124DVC | |
| Fs | 35Hz | 36Hz | 29Hz | 30Hz |
| Qts | 0.47 | 0.55 | 0.53 | 0.55 |
| Qes | 0.5 | 0.6 | 0.58 | 0.6 |
| Qms | 6.8 | 8.0 | 6.9 | 8.0 |
| Vas | 22L | 22L | 53L | 53L |
| Xmax lineal (de ida) | 0.64plg. | 0.64plg. | 0.64plg. | 0.64plg. |
| 16.25mm | 16.25mm | 16.25mm | 16.25mm | |
| Re | 3.5 Ohms | 7.0 Ohms (serie) | 3.5 Ohms | 7.0 Ohms (serie) |
| 1.75 Ohms (paralelo) | 1.75 Ohms (paralelo) | |||
| Mms | 164g | 155g | 200g | 183g |
| Cms | 125um/N | 125um/N | 155um/N | 150um/N |
| BI | 15.5T-m | 19T-m (serie) | 15.5T-m | 19T-m (serie) |
| 9.3T-m (paralelo) | 9.3T-m (paralelo) | |||
| Sd | 346.36cm.2 | 346.36cm.2 | 499cm.2 | 499cm.2 |
| 53.69plg.2 | 53.69plg.2 | 77.35plg.2 | 77.35plg.2 |
TAMANOS RECOMEN-DADOS DE LAS CAJAS SELLADAS
SR104/SR104DVC—0.66pies³ (18.7L) neto—Importante: Agregue el desplazamente del excitador (0.12pies³/3.34L) al volumen total.
SR124/SR124DVC—0.88pies³ (24.9L) neto—Importante: Agregue el desplazimiento del excitador (0.14pies³/3.96L) al volumen total.
NOTAS IMPORTANTES DE INSTALLACION:
Los subwooers SR son pesados:
EI SR104/SR104DVC pesa 24.5 lb. (11.1kg).
EI SR124/SR124DVC pesa 26.5 lb. (12.0kg).
Para apoyar adecuadamente el subwoofer en su caja, utilise plancha de MDF de 3/4 de plg. a 1 plg. para el bafle frontal.
Si piensa montar el subwoofer SR con el imán hacía afuera, asegúrese de que los agujeros piloto Sean pequeños y de utilizar tornillos de montaje con rosca agresiva que asiente el subwoofer firmamente en el bafle.
Para Obtener detalles completos sobre la construccion de cajas de subwoofer SR, vaya a polkaudio.com/car/toolbox/subboxplans/.

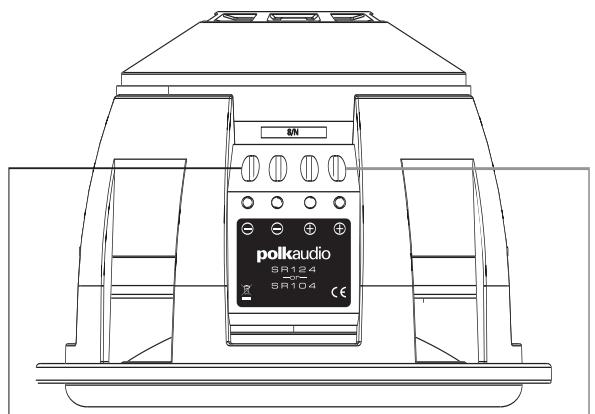

CABLEADO DE LOS SUBWOOFERS SR104 Y SR124 DE UNA BOBINA DE VOZ

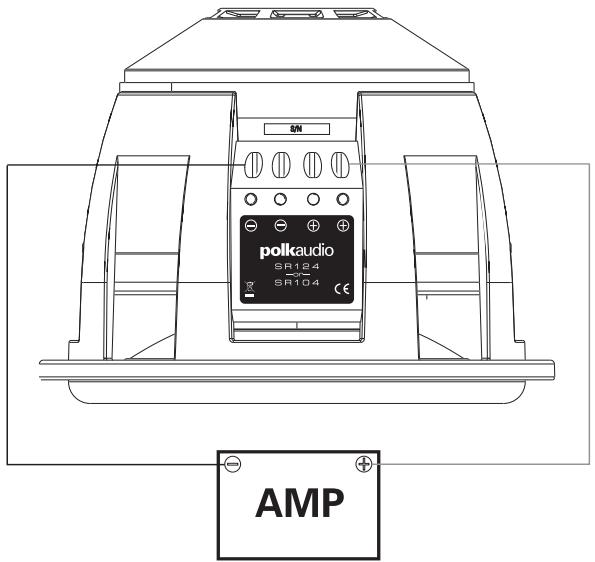

Cableado unico de 4 Ohm

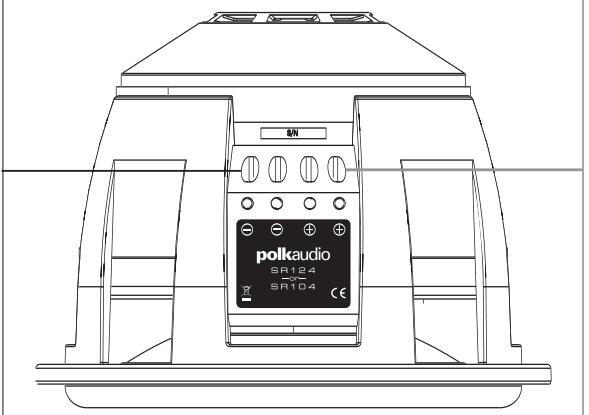

Cabledo de 2 Ohm Dos subwoofoers de 4 Ohm en paralelo presentan una carga de 2 Ohm. Asegúrese de que su amplíficator es estable a 2 Ohm cuando se configura en modalidad de puente. Consulte el manual del propietario del amplífador antes de cablear en esta configuración. NOTEA: Las terminales positivas de los subwoofoers SR SVCienen cableadas juntas, puis ambas son terminales negativas en el bloque de terminales. Esto facilita el cableado en paralelo de subwoofoers adiciones para su amplífador.
AMP

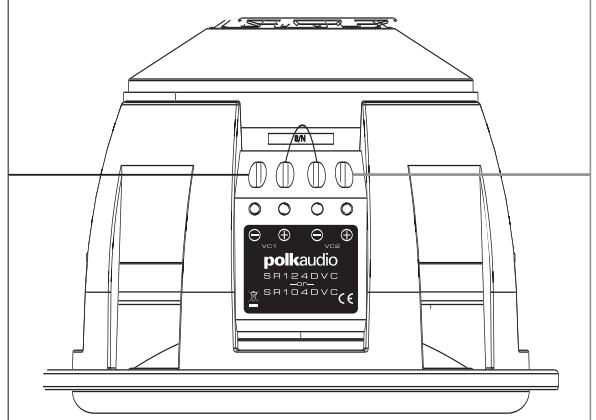

CABLEADO DE LOS SUBWOOFERS SR104 Y SR124DVC DE DOS BOBINAS DE VOZ

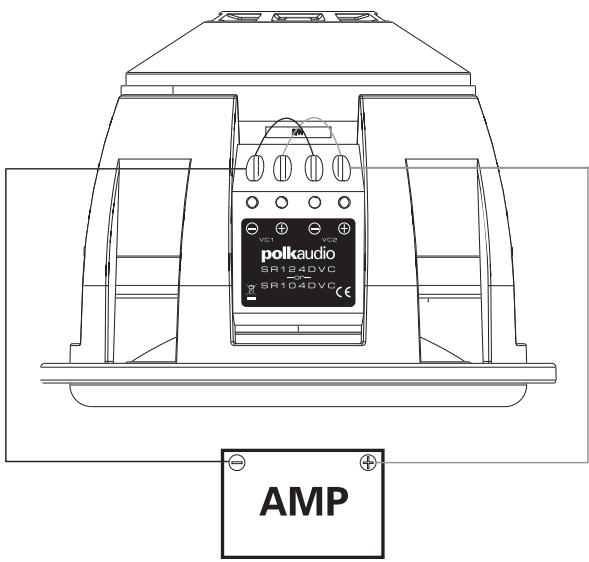

Cabledo de 2 Ohm en paralelo
Nota: Las bobinas de voz de los SR104 y SR124DVCienen cableadas de fibricula en una configuracion en paralelo de 2 Ohm. No se requires cableado adicular.

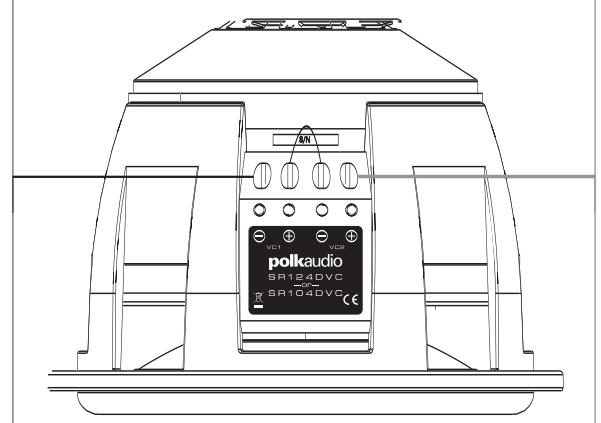

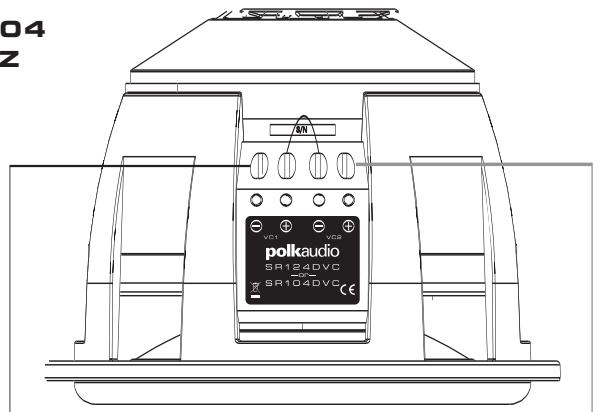

Cableado de 2.6 Ohm en série o en paralelo
Nota: Los SR104DVC y los SR124DVCienen cableados de fabrica en una configuracion en series o en paralelo de 2.6 Ohm. Fijese en laubicacion de los puentes para este cableado.

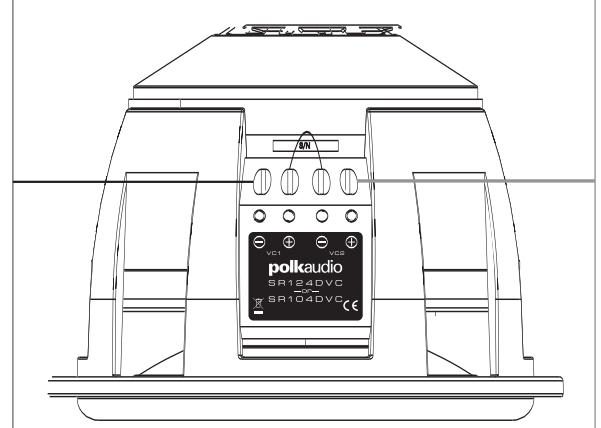

Nota: Los SR104DVC y los SR124DVCienen cableados de fabrica en una configuracion en series o en paralelo de 4 Ohm. Fijese en laubicacion de los puentes para este cableado.
