MINI LOGO - Proyector de luz BEGLEC - Manual de uso y guía de instrucciones gratis

Marca	BEGLEC
Modelo	MINI LOGO
Tipo de producto	Proyector luminoso publicitario y arquitectónico
Uso	Solo interior
Alimentación	CA 230V, 50Hz
Fusible	250V 3,15A lento (20mm vidrio)
Bombilla	EFP 100W / 12V
Dimensiones	254 × 182 × 131 mm
Peso	1,4 kg
Temperatura ambiente máxima	40°C
Distancia mínima de proyección	1 metro
Diámetro del gobo	26,8 mm (imagen: 20 mm)
Rotación del gobo	Encendido/Apagado mediante interruptor
Enfoque	Manual
Ventilación	Ventilador de refrigeración
Suministros incluidos	4 gobos, soporte de fijación + palanca de apriete, lámpara EFP 100W/12V
Mantenimiento	Limpieza mensual de las aberturas de ventilación, limpieza anual interna por personal calificado
Reparabilidad	Reemplazo de la bombilla, del gobo y del fusible por el usuario (después de enfriamiento)
Período de enfriamiento antes del mantenimiento	10 minutos
Clase de seguridad	Puesta a tierra obligatoria
Homologación	Conforme a los requisitos nacionales y europeos
Garantía	Garantía no aplicable en caso de uso incorrecto

Preguntas frecuentes - MINI LOGO BEGLEC

¿Cómo reemplazar la bombilla del MINI LOGO?

Desconecte el aparato y espere 10 minutos a que se enfríe. Desatornille el compartimento de la bombilla, saque el casquillo, retire la bombilla vieja sin tocar el reflector. Inserte una bombilla nueva EFP 100W/12V (idéntica), luego cierre el compartimento.

¿Cómo cambiar el gobo?

Desconecte y deje enfriar 10 min. Abra el compartimento de la bombilla, desatornille el tornillo del soporte del gobo, retire el soporte. Quite el anillo de fijación con unos alicates pequeños, reemplace el gobo (diámetro 26,8 mm, imagen 20 mm). Vuelva a colocar el anillo asegurándose de que esté bloqueado en la ranura. Vuelva a montar el soporte apretando el tornillo.

¿Puedo usar un regulador de intensidad con este proyector?

No, nunca conecte la unidad a un regulador de intensidad. Esto podría dañar el aparato y presentar un riesgo de incendio.

¿Cuál es la distancia de seguridad respecto a los objetos iluminados?

La distancia mínima entre el proyector y la superficie iluminada debe ser de al menos 1 metro para evitar cualquier riesgo de sobrecalentamiento.

¿Qué hacer si el aparato no se enciende?

Verifique primero el fusible (250V 3,15A lento). Si el fusible está intacto, verifique la bombilla. Si el problema persiste, contacte a un técnico calificado.

¿Cómo limpiar el aparato?

Desconecte y deje enfriar. Limpie las lentes ópticas con un paño suave y un producto para vidrios. Las aberturas de ventilación deben limpiarse mensualmente. Para el interior, llame a un profesional una vez al año.

¿Este proyector es adecuado para uso en exteriores?

No, este proyector está diseñado solo para uso en interiores. No lo exponga a la lluvia o la humedad.

¿Cómo instalar el proyector en altura?

La instalación en altura debe ser realizada por personal calificado. Utilice un soporte de fijación adecuado y un cable de seguridad que pueda soportar 12 veces el peso del aparato. Asegúrese de que el área debajo esté despejada.

¿Por qué el aparato desprende un olor durante el primer uso?

Es normal: un nuevo efecto luminoso puede producir humo y/o olor durante los primeros minutos. Esto desaparece después de unos minutos de uso.

¿Cómo controlar la rotación del gobo?

Utilice el interruptor situado en el aparato: posición 'stop' para detener la rotación, posición 'rotación' para una rotación a velocidad fija.

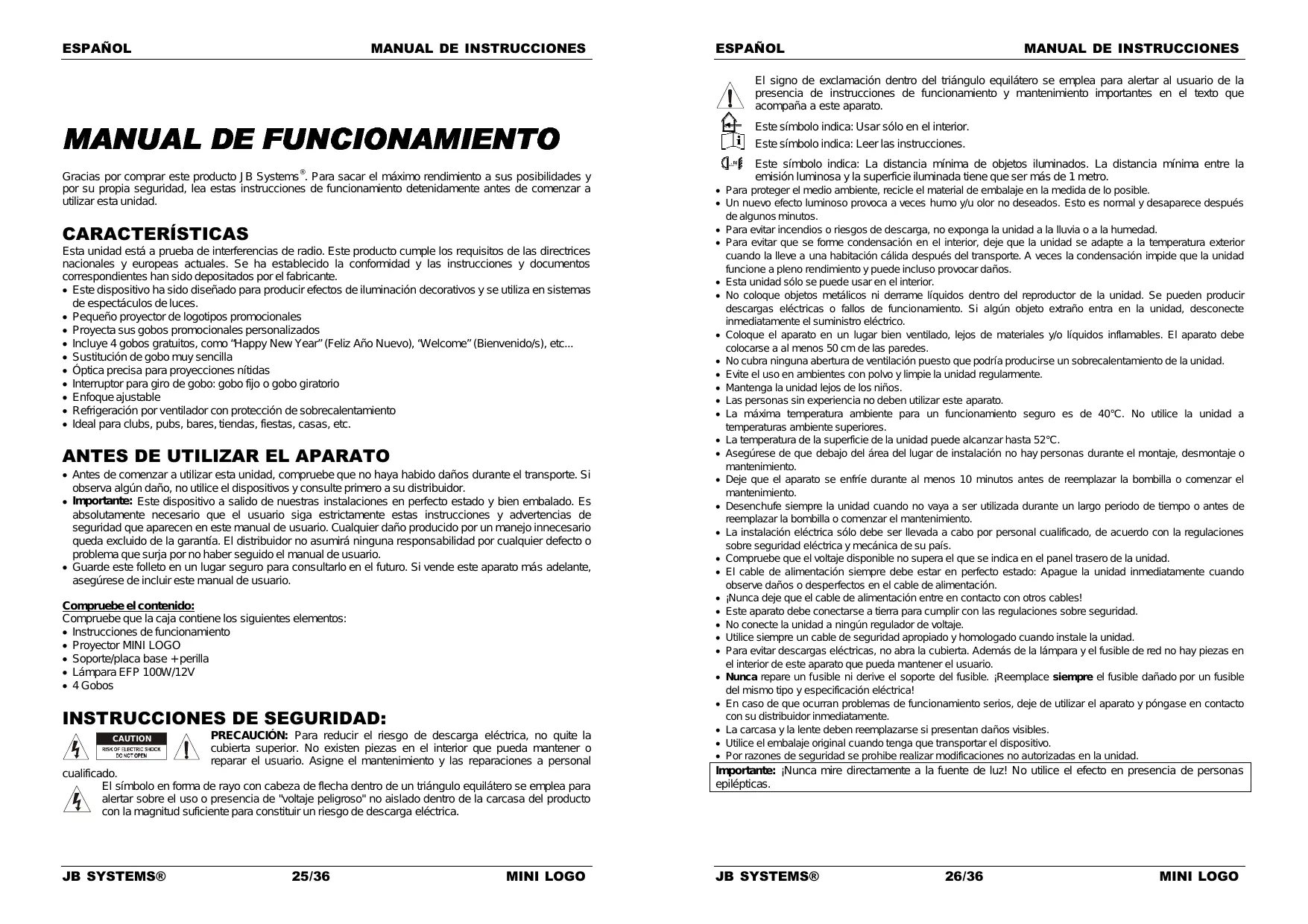

MANUAL DE USUARIO MINI LOGO BEGLEC

Manual de instrucciones ES

Manual do utiliser PT

WWW.BEGLEC.COM

Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Gracias por comprar este producto JB Systems. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funcionalement detenidamente antes de comenzar a utiliser esta unidad.

CHARACTERISTICAS

Esta unidad está a prueba de interferencias de radio. Este producto cumple los requisitos de las directrices naciales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documents correspondentes han sido depositados por el fabricante.

• Este dispositivo ha sido Diseño para producir efectos de iluminación decorativos y se utilizes en sistemas de expectáculos de luces.
• Pequeño projector de logotipos promocionesales
• Proyecto sus gobos promocionesales personalizados
• Incluye 4 gobos Gratis, como "Happy New Year" (Feliz Año Nuevo), "Welcome" (Bienvenido/s), etc...
• Sustitución de gobo muy sencilla
• Optica precisa para proyecciones nítidas
• Interruptor para giro de gobo: gobo fijo o gobo giratorio
• Enfoque ajustable
• Refrigeración por ventilador con protección de sobrecalentimiento
• Ideal para clubs, pubs, bares, tiendas, fiestas, casas, etc.

ANTES DE UTILIZAR EL APARATO

• Antes de comendar a usar esta unidad, compruebe que no haya habido daños durante el transporte. Si observa alcún daño, no utilise el dispositivos y consulte primero a su distribuidor.
• Important: Este dispositivo a salido de{nuezas instalaciones en perfecto estado y bien embalado. Es absolutamente necessario que el usuario siga estrictamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecasarooma que ocuido de la garantía. El distribuidor no asumirá sola responsabilidad por qualier defecto o problema que surja por no haber seguido elmanual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vendete este aparato más adelante, asegúrese de incluir estemanualde usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Instrucciones de funcionaamento
• Projector MINI LOGO
• Soporte/placa base + perilla
• Lámpara EFP 100W/12V
  4Gobos

INSTRUCCIONES DE SEGURIDAD:

PRECAUCTION: Para reducir el riesgo de descarga electrica, no quite la cubierta superior. No existen piezas en el interior que pueda mantener o reparar el usuario. Asigne el mantenimiento y las reparaciones a personal

cualificado.

El simbolo en forma de rayo con cabeza de flecha bajo de un triangulo equilatoro se Employmenta para alertar sobre el uso o presencia de "voltaje peligioso" no aslado bajo de la carcaja del producto con la magnitud suficiente para constituir un risiego de descarga electrica.

El signo de exclamación dentro del triángulo equilatoro se employs para alertar al usuario de la presencia de instructuciones de funciona y mantenimiento importantes en el texto que acomaña a este aparato.

Este symbolo indica: Leer las instruetiones.

Este*simbolo indica:La distancia minima de objetos iluminados.La distancia minima entre la emisión luminosa y la superficie iluminada tiene que ser mas de 1 metro.

• Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo possible.
• Un nuevo efecto luminoso provoca a veces humo y/u olr no deseados. Esto es normal y desaparece desdees de algunos horas.
• Para evaporar incendios o riesgos de descarga, no exponga la unidad a la lluvia o a la humedad.
• Para evaporar que se forme condensation en el interior, deqe que la unidad se adapte a la temperatura exterior cuando la lleve a una habitacion calida afterwards del transporte. A vezes la condensation impide que la unidad funciona a plano rendimiento yuede inclujo provocar daños.
  -Esta unidadsolespuedeusar enelinterior.
• No colocque objetivos metalicos ni derrame liquidos dentro del reproductor de la unidad. Se pueda produir descargas electricas o fallos de funciona bajo el control. Si el caso se esquiente, el suministroelectrico.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o liquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• No cubra ninguna abertura de ventilacion=peso que podria producirse un sobrecalentamento de la unidad.
• Evite el uso en ambientes con polvo y limpie launidad regularamente.
• Mantenga la unidad lejos de los niños.
• Las personas sin experiencia no deben utilizar este aparato.
• La maxima temperatura ambiente para un functionamento seguro es de 40^ . No utilise la unidad a temperatas ambiente superiores.
• La temperatura de la superficie de la unidad puede alcanzar hasta 52^ .
• Asegürese de que bajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• Deje que el aparato se enfré durante al menos 10关键时刻 antes de reemplazar la bombilla o comenzar el mantenimiento.
• Desenchufe sempre la unidad cuando no vaya a ser'utilizada durante un长大o periodo de tiempo o antes de reemplazar la bombilla o comenzar el mantenimiento.
• La instalación electrica sólo debe ser技术水平 a cabo por personalrial, de acuerdo con la regulaciones sobreseguidadelectricaymecanicade su pais.
• Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad.
• El cable de alimentación siempre debe estar en perfecto estado: Apague la unidad inmediamente cuando observe daños o desperfctos en el cable de alimentación.
• Nunca deje que el cable de alimentacion entre en contacto conOthers cables!
• Este aparato debe conectarse a tierra para cumplir con las regulaciones sobre seguidad.
• No conecte la unidad a ningún regulator de voltaje.
• Utilice sempre un cable de seguidad apropiado y homologado cuando instale la unidad.
• Para evaporar descargas electricas, no abra la cubierta. Además de la lámpara y el fusible de red no hay piezas en el interior de este aparato que pueda mantener el usuario.
• Nunca repare un fusible ni derive el soporte del fusible. [Reemplace siempre el fusible dañado por un fusible del mesmo tipo y asignación electrica]
• En caso de que occurran problemas de functiOnamento serios, deje de utilizesar el aparato ypongase en contacto con su distribuidor inmediamente.
• La carcasa y la lente deben reemplazarse si presentan daños visibles.
• Utilice el embalaje original cuandoonga que transporte el disposativo.
• Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad.

Importante: Nunca mire directamente a la fuente de luz! No utilise el efecto en presencia de personas epilepticas.

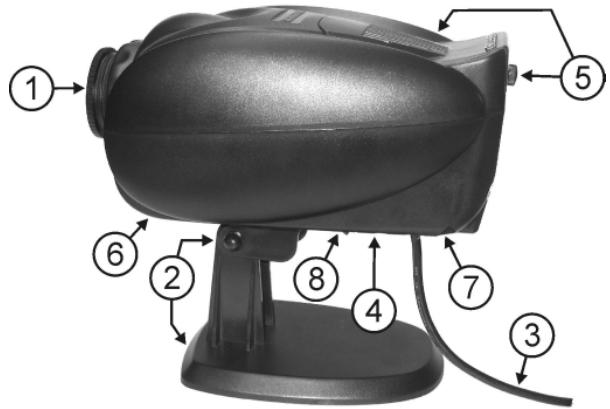

DESCRIPICION:

1. Lente optica con ajuste de enfoque manual
2. Soporte colgante con 1 perilla para fazer la unidad y un agujero de montaje (M8) para instalar un gancho de montaje como CR16/30.
3. Cable de alimentación de red electrica
4. Soporte del fusible
5. Compartimento para la lámpara.
6. Micrófono interno (no se utilizes)
7. Ventilador de refrigeración
8. Interruptor para gobo giratorio.

REEMPLAZO Y COLOCACION DE LA LÁMPARA

Cuandoonga que reemplazar la lámpara o realizar el mantenimiento de esta, no abra el aparato hasta 10关键时刻再多 de haberla apagado para que se enfiree. Desconecte ahora la unidad antes de realizar el mantenimiento! Utilice siempre el mismo tipo de piezas de repuesto (bombillas, fusibles, etc.) Cuando reemplace

piezas, utilise solo piezas de repuesto originales.

• Apague la unidad y desenchufe el cable de red.
• Espereunos 10 horas hasta que la unidad se haya enfiado.
• Desenosque el tornillo que cierra el compartmento para la lámpara del aparato.
• En el interior verá el casquillo de la lámpara. Despendra suavamente el casquillo de la lámpara del compartmento de la lámpara.
• Desconecte la lampara vieja. Sujete el casquillo de la lampara cuando desconecta la lampara en vez de tirar del cable!
• Sujete el casquillo de la lámpara cuando empuja suavamente la nuevo lámpara en el casquillo.

Atencion! Compruebe la etiqueta en el lado posterior del dispositivo o lea las specifications professionnelles en este manual para saber que lampara utiliser. Nunca instale lamparas con un vaitaje superior! Las

lámparas con un variaje superior generan temperatasuras para las que el dispositivo no ha sido designado. Si utilizes un transformador de lámpara, se quemará bajo a la sobrecarga de corrente.

• jNo toque la bombilla bajo del reflector de la lámpara sin proteccion en las manos! Esto reduce drasticamente la vidaCTL de la lámpara. Si ha tocado la lámpara, limpiela con un pano y alcohol de quemar. Limpie la lámpara antes de instalarla.
• Vuelva a colocar la nuevo lámpara bajo de launidad. Asegürese de que los cables no toquen la lámpara.

• Cierre el compartmento de la lampara con el tornillo.
• Ya está!

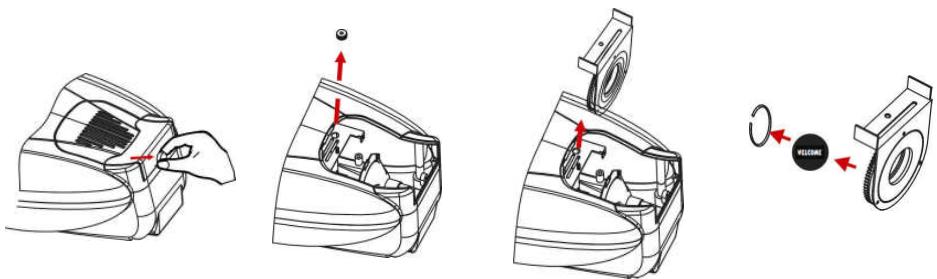

CAMBIO DE GOBO

El projector de logotipos soporta gobos metálicos: D= 26,8 mm (imagen D= 20 mm)

• Apague el suministro electrico y desenchufe la unidad.
• Espere uno 10 horas hasta que la unidad se haya enfiado.

Desenosque el tornillo que cierra el compartmento para la lampara del aparato.

Retire la cubierta del compartmento de la lampara y afloje suavamente el tornillo que fija el soporte de gobo.

Retire el soporte de gobo.

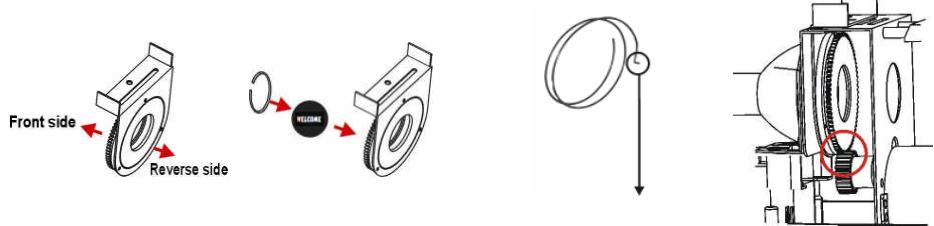

Retire el anillo de fijación del gobo. Puede realizar este fácilmente conunas pequeñas tenazas. Saque el gobo suavamente del soporte.

Coloque el nuevo gobo en su situ. Asegürese de que pueda leer el texto en el gobo desde el reversal, si no es asi, el texto能把 reflejarse como en un espejo.

Vuela a colocar suavamente el anillo de fijacion en su situo medianaunas tenazasymesas.

Asegürese de que el extremo del anillo de fi:jación encaja en la ranura del soporte de gobo.

Vuelva a colocar el soporte del gobo en su situ y aprietefirmamente el tornillo para tener el soporte de gobo en su situ. Importanta: asegurese de que la rueda de engranaje está bien fijada.

• Vuelva a colocar la cubierta en el compartmento de la lámpara en su sitio y apriete el tornillo.
  :Jaesta!

MONTAJE SUPERIOR

• Important: La instalaciónsoledebe lllarse a cabo por personal的技术icoequalificado.Una instalacionincorrectaypeedocapovaclesionesgraveys/o daños en la propidad.1El montaje superiorrequiremuchaexperiencia!Debenrespetarseloslimitesdecargadefonacioniento, debenutilizarmedaterialesdeinstalacionhomologados,eldispositivoinstaladodebiseinspeccionarse regularmenteporsuseguidad.

• Asegürese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.

• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o liquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• El dispositivo debe instalarse lejos del alcance de las personas y de las areas exteriores donde estas能把 andar o sentarse.
• Antes del montaje asegürese de que el area de la instalacion possible soportar una energia minima de 10 times per day.
• Utilice siempre un cable de seguidad homologado que pueda soportar 12 vezes el peso del dispositivo cuando instale la unitad. Este accesorio de seguidad secundarioibeveinstalgarde formaque ninguna pieza de la instalacion pueda caarse mas 20~cm si falla el accesorio principal.
• El disposito debe fjarse correctamente; jun montaje con giro libre es peligroso y no debe considerarse!
• No cubra ninguna abertura de ventilacion bajo que podria producirse un sobrecalentamento de la unidad.
• El operario dese asegurar de que las instalaciones relacionadas con la segundad son aprobadas por un experto ante deutilizaras por primera vez.Las instalacionesdeferan inspeccionarse anualmente por una persona qualificada para asegurar que la segundad es optima.

Montaje en el suelo

Montaje en celosía

Montaje en la pared

• Una vez conectado a la red electrica, el dispositivo comienza a funciona.
• El interruptor (8) se pueda usar para controlar el gobo giratorio de launidad:

Interruptor en "stop" (parada): No hay giro
Interruptor en "rotation" (giro): El gobo gira despacio

• Las paradas regulares durante el funcionaiento sonfundamentales para alargar la vidautilde estedispositivo,puesto que no estádisenado para un usocontinuo.
• No encienda ni apague la unidad en intervalos cortos de tiempo:puesto que este reduce la vidautilde la lámpara.
• Desenchufe sempre la unidad cuando no vaya a ser realizada durante un长大o periodo de tiempo o antes de reemplazar la bombilla o comenzar el mantenimiento.
• En caso de que occurran problemas de functiOnamento serios,cede deutilizar el aparato ypongase en contacto con su distribuidor inmediamente.
• Important: Nunca mire directamente a la fuente de luz! No utilise el efecto en presencia de personas epilepticas.

MANTENIMIENTO

• Asegürese de que debajo de la zona del lugar de instalación no haya personas durante el mantenimiento.
• Apane la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfiado.

Durante la inspections deben comprobar losesionales+puntos:

• Todos los tornillos realizados para instalar el dispositivo y cualesra de sus piezasdeferan apretarse firmamente y no corroerse.
• Las carcasas, las fijaciones y los+puntos de instalacion (techo, suspENSIONes) nodeferan presentar ninguna deformidad.
• Cuando una lente optica estávisiblemente dañada por gritas o rasguños profundos, deben ser reemplazada.

• Los cables de red deben estar en perfecto estado y deben reemplazarse inmediamente incluso si el problema detectado es(PC).

• Para proteger al aparato del sobrecalentamento, las aletas de refrigeracion (si las hubiera) y las aberturas de ventilaciondeferan limpiarse mensualmente.

• El interior del dispositivo deben limpiarse anuallymente mediante una aspiradora ochorro de aire.

• La limpieza de las lentes internas y externas y/o espejos debenelligence a cabo periodicamente para optimizar la emisión luminosa. La fecuencia de limpieza depende del entorno en el que funciona el aparato: los ambientes humedes, con humano o specialmente sucios peuvent provocar una mayor acumulacion de sociedad en los elementos optics del aparato.

• Limpie con un paño suave utilizing productos de limpieza de cristales normales.

• Seque sempre las piezas conCORDo.
• Limpie los elementos ópticos externos al menos una vez cada 30 días.
• Limpie los elementos opticos internos al menos una vez cada 90 días.

Atencion: jLe recomendamos encarecidamente que la limpieza interna sea llvada a cabo por personalriallicado!

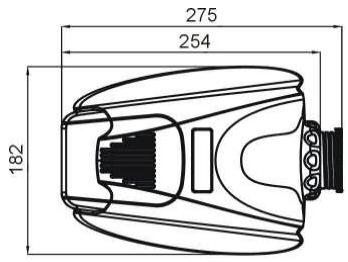

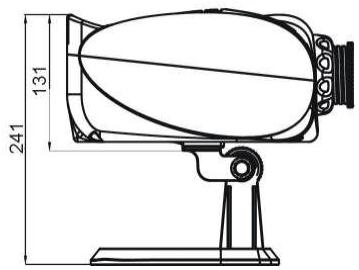

ESPECIFICACIONES

Entrada de red:

CA 230V, 50Hz

Fusible:

250V 3,15A lento (20 mm cristal)

Lampara:

EFP 100W/12V

Tamaño:

254 × 182 × 131 ~mm

Peso:

1,4 kg

Toda la informacion está sujeta a Cambios sin previo aviso

Puede descargar la ultima version de este manual de usuario en{nuestra pagea Web: www.beglec.com
