LED PIPE CONTROLLER - Controlador de luz BEGLEC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Controlador de luz para tubos LED RGB
Marca	BEGLEC
Modelo	LED PIPE CONTROLLER
Dimensiones (L × An × Al)	153 × 95 × 52 mm
Peso	0,3 kg
Alimentación	Adaptador de corriente 230 V / 50 Hz → 12 V DC, 800 mA
Consumo eléctrico	1 W
Material de la carcasa	Metal
Pantalla	Pantalla LCD
Controles	Teclas MENU, ENTER, UP, DOWN, interruptor POWER ON/OFF
Número máximo de tubos LED PIPE	Hasta 1000
Número de programas integrados	32 (8 por modo: Auto, Sound, dB, Hold)
Modos de funcionamiento autónomo	Auto, Sound, dB, Hold
Control DMX512	Sí, direccionamiento de 000 a 512, 3 canales
Conectores DMX	Entrada y salida XLR de 3 pines macho/hembra
Conector de salida de señal	Cable para tubos LED
Función de guardado automático	Sí, recuerda el último modo utilizado
Temperatura ambiente máxima de uso	45 °C
Uso previsto	Interior únicamente
Limpieza	Paño suave ligeramente húmedo; evitar productos volátiles
Contenido de la caja	Controlador LED PIPE, adaptador de alimentación DC 12 V / 800 mA, manual de instrucciones
Garantía / Reparabilidad	No contiene piezas reparables por el usuario; confiar a un técnico calificado.

Preguntas frecuentes - LED PIPE CONTROLLER BEGLEC

¿Cómo instalar el controlador LED PIPE CONTROLLER por primera vez?

Asegúrese de haber instalado todos los tubos LED PIPE correctamente. Fije el controlador en un lugar adecuado, conecte el adaptador de alimentación al controlador, luego conecte la salida de señal del controlador a la entrada del primer tubo. Realice una prueba de conexión como se describe en el manual.

¿Cómo ajustar el número de tubos conectados en el controlador?

En el menú principal, seleccione SystemSet y luego 1.1 Tube Amount. Use las teclas UP/DOWN para ingresar el número exacto de tubos conectados y confirme con ENTER. El número debe corresponder a la realidad para un funcionamiento correcto.

¿Cómo funciona el modo DMX512?

Antes de usar DMX, configure la dirección de inicio en el menú SystemSet → 1.2 DMX512 Addr. El controlador utiliza 3 canales: canal 1 para el modo, canal 2 para el patrón y canal 3 para la velocidad/dirección. Consulte la tabla DMX en el manual.

¿Cuáles son los diferentes modos de funcionamiento autónomo?

Los modos son: Auto (8 patrones automáticos), Sound (8 patrones que reaccionan a la música), dB (8 patrones tipo VU-meter), y Hold (8 patrones monocromáticos). Puede navegar entre ellos con la tecla MENU.

¿Cómo reiniciar el sistema después de cambiar el número de tubos?

Después de cualquier modificación en la configuración de los tubos, realice un reinicio: presione MENU hasta que aparezca 'ReSet Mode', confirme con ENTER, luego cambie 'NO' a 'YES' con las teclas UP/DOWN y confirme. Aparece el mensaje 'ReSetting OK!' y los tubos se vuelven blancos.

¿Qué hacer si algunos tubos no se encienden o no responden?

Primero verifique que el número de tubos codificado en el controlador corresponda al número real. Si no es así, corríjalo. Asegúrese también de que las conexiones de señal sean correctas y de que el adaptador de alimentación funcione. Realice un reinicio si es necesario.

¿Cuál es la tensión de alimentación del controlador?

El controlador se alimenta mediante un adaptador de corriente 230 V / 50 Hz que proporciona 12 V DC / 800 mA. Use exclusivamente el adaptador suministrado.

¿Cómo limpiar el controlador?

Use un paño suave ligeramente húmedo para limpiar el dispositivo. Nunca use productos volátiles como benceno o disolvente. Evite introducir agua en el interior.

¿Puedo usar el controlador en exteriores?

No, el controlador está diseñado para uso en interiores únicamente. No debe exponerse a la lluvia o la humedad.

¿Qué hacer si el controlador no se enciende?

Verifique que el adaptador de alimentación esté correctamente conectado al controlador y a la toma de corriente. Si el problema persiste, no abra el dispositivo; contacte a un técnico calificado.

MANUAL DE USUARIO LED PIPE CONTROLLER BEGLEC

Manual de instrucciones ES

EN - DISPOSAL OF THE DEVICE

Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Gracias por comprar este producto JB Systems. Para sacar el máximo partir a todas lasmericanas, lea detenidamente estas instrucciones de configuracion.

CHARACTERISTICAS

• Se utilizes para controlar los tubos de LED de 230V RGB (no incluidos)
• Controla hasta 1000 tubos, no son necessarios generadores adiconiales.
  32 patrones preprogramados en 4发展模式

o Modo Automático: 8 patrones internos automaticos
- Modo de Sonido:8 patrones internos activados con la música
o Modo dB: 8 patrones internos activados con la música "tip medidor VU"
o Modo en Espera: 8 patrones incorporados con color completeness

• SeLECTION de patrones mediante DMX512:

o Canal 1: selección del modo de funcionaimiento
o Canal 2: selección del patrón de acuerdo al modo de funciona bajo selección.
o Canal 3: velocidad + dirección

Recinto en metal
- Funcion de almacenamento automatico: guarda la ultima modalidad de trabajo para todos los patrones de forma individual.
- Ideal para ser utilisé en: commercios minoristas, escalarates commerciales, iluminación aritectónica, decoración interior y exterior, clubs, pubs, DJs mívolas, celosía, ...

ANTES DE UTILIZAR EL APARATO

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Controlador de LED PIPE
• Adaptador de red electrica CC de 12V 800 mA
• Instrucciones de funciona

INSTRUCCIONES DE SEGURIDAD:

CAUTION

ISK OF ELECTRIC SHO

DO NOT OPEN

PRECAUÑO: Para reducir el riesgo de descarga electrónica, no quite la cubierta superior. No existen piezas en el interior que pueda mantenener o reparar el usuario. Asigne el mantenimiento y las reparaciones a personal

cualificado.

El symbolism en forma de rayo con cabeza de flecha bajo de un triángulo equilatoro se empleea para alertar sobre el uso o presencia de "voltaje peligioso" no aisrado bajo de la carcasa del producto con la magnitud suficiente para constituir un riesgo de descarga electrica.
El signo de exclamacion bajo el triangulo equilatoro se presenta para alertar al usuario de la presencia de instrucciones de functiOnamento ymantimiento importantes en el texto que acomaarna este aparato.

Este"simboloindica:Usar solo en el interior.

Este"simbolo indica:Leer las instrucciones.

• Para registrar incendios o ríesgos de descarga, no exponga la unidad a la lluvia o a la humedad.
• Para evaporar que se forme condensation en el interior,除去 que la unidad se adapte a la temperatura exterior cuando la lleve a una habitacion calida antes del transporte. A vez la condensation impide que la unidad funciona a pleno rendimiento y pueda inclujo provocar daños.
  -Estaunidadsolespuedeusar enelinterior.
• No Coloque objetivos metalicos ni derreame liquidos dentro del reproductor de la unidad. No deben colocar en la unidad objetos con liquidos, como jarrones. Se pueda producir descargas electricas o fallos de funciona. Si alcogeno objecto extraño entra en la unidad, desconnecte immediamente el suministro electrico.
• No coloque en el aparato fuentes de llamas, como velas encendidas.
• Evite el uso en ambientes con polvo y limpie la unidad regularamente.
• Mantenga launidad lejos de los niños.

• Las personas sin experiencia no deben utilizar este aparato.

• La maxima temperatura ambiente para un functionamento seguro es de 40°C . No utilise la unidad a temperatas ambiente superiores.

• Desenchufe sempre la unidad cuando no vaya a ser realizada durante un长大o periodo de tiempo o antes de comenzar el mantenimiento.
• La instalación electrica sólo debe ser性和a cabo por personalrialcado,de acuerdo con la regulaciones sobreseguidadelectricaymecanica de supais.
• Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad.
• La entrada de toma deben permanecer operativa para la desconexión de la red electrónica.
• El cable de alimentación siempre debe estar en perfecto estado: Apague la unidad inmediamente cuando observes daños o desperfecos en el cable de alimentación. Debe ser reemplazado por el fabricante, su agente de service o personas calificadas para evaporarequalquierpeligro.
• Nunca deje que el cable de alimentacion entre en contacto conOthers cables!
• Para evaporar peligros, la和个人idad deben utiliser solamente con el adaptor de CA suministrado. Si el adaptor de CA se lega a averiar, se deberá usar solamente el mesmo tipo de adaptor. Para evaporar descargas electricas, no abra la cubierta. Aparte del fusible de red no hay piezas en el interior de este aparato que pueda mantener el usuario.
• Nunca repare un fosible ni derives el soporte del fosible. Reemplace siempre el fosible dañado por un fosible del mismo tipo y asignación electrónica!
• En caso de que occurran problemas de functiOnamento series,cede deutilizar el aparato ypongase en contacto con su distribuidor inmediamente.
• Utilice el embalaje original cuandoonga que transporte el dispositivo.
• Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad.

MANTENIMIENTO

Limpie con un paño pulido ligeramente empapado en agua. Nocede entrada agua en launidad. No utilizes liquidos voláttiles como bencina o diluyente, punto que dañarán launidad.

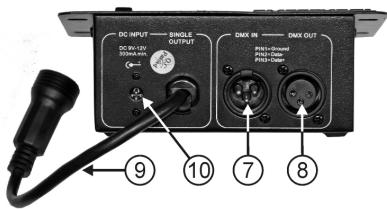

CONTROLS

1. PANTALLA LCD: muestra toda la información necesaria sobre la modalidad de trabajo, parámetros etc.
2. BOTON MENU: se utilizes para navegar entre los principales发展模式 de funciona bajo el Sistema, como automatique, como de sonido, como dB, como en espera, como de restauracion y modo en expectsa) o volver a un nivel más alto en la estrustrada del menu. Consulte el capitulo "Utilizacion" para Obtener más informacion.
3. BOTON ENTER: se utilizes para confirmar su selección. Consulte el capítulo "Utilización" para Obtener más información.
4. BOTON UP: se utilizes para seleccionar un valor más alto para el parámetro seleccióno o para navegar en la estructura del menu. Consulte el capitulo "Utilización" para Obtener más información.
5. BOTON DOWN: se utilizes para seleccionar un valor más bajo para el parámetro selectionado o para navegar en la estructura del menu. Consulte el capitulo "Utilización" para Obtener más información.
6. POWER ON/OFF: se utilizes para encender o apagar el controlador. Cuando el controlador se apaga se guarda la ultima modalidad de trabajo.
7. ENTRADA DMX: El controlador de tubos de LED RGBsole recibe senales DMX por lo que debe conectarse como cualesterootefcto luminoso en la linea DMX. El conector macho XLR de 3 clavijas recibe instrueriones deMASTER controlador universal DMX. En el capitulo "Comoutilizarlo" explicaramos como configurar las direciones DMX.
8. SALIDA DMX: El conector hembra XLR de 3 clavijas se utilizes para conectar el controlador con lasuma, unidad en laceda DMX.

1. SALIDA DE SENAL: Conecte este cable al primer tubo de LED en la capena. Se encontrarstan disponibles optionalmente cables de extension de senal en differedes longitudes.
2. ENTRADA DE ALIMENTACION CC: Se utilizes para conectar el adaptado CC de 12V / 800 mA suministrado al controlador.

UTILIZACION:

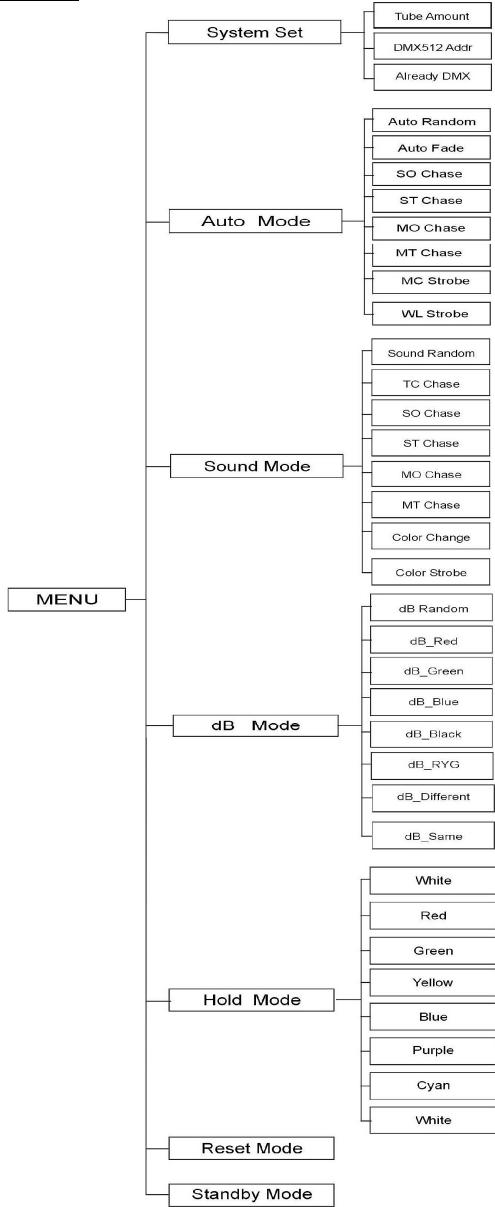

ESTSTRUCTURA DEL MENU:

PASOS PARA LA INSTALLACION:

Para asegurar que el sistema de tubos de LED funciona correctamente debe pagar los pasos explicados abajo cada vez que cambie el numero de tubos, al colocar tubos en diferenteubicacion o simplemente al desconectar y volver a conectar uno o más tubos:

• INSTALAR TODOS LOS TUBOS: Consulte el manual de instalación que se incluye con cada TUBO DE LED RGB de 230V para que la instalación sea correcta.
• INSTALAR EL CONTROLADOR:

Coloque el controlador en un lugar adecuado.
o Conecte el adaptor CC suministrado al controlador.
o Conecte la calidad de senal a la entrada de senal del primer tubo de LED.

• CONEXIONES DE PRUEBA: probaremos la connexion entre el controlador y los tubos de LED.

○ Conecte el cable de alimentacion al primer tubo LED PIPE. Todos los tubos LED PIPES empezarán a funciona en el modo automatico.
Encienda el controlador.
o Pulse el boton MENU hasta que la pantalla mueste "Modo de Restauracion".
o Pulse el botón ENTER:se visualiza el mensaje “¿Restaurant?”. Utilice los botones ARRIBA/ABAJO para cambio “NO” a “SI” elrial parpadea y pulse ENTER para confirmar.
Cuando la pantalla muestré "JRestauracion OK!", todos los tubos LED PIPES conectados se pondran en blanco. Este indica que el controlador se enquiryra bien conectado.

• ESTABLEZCA EL NUMERO DE TUBOS DE LED MANUALMENTE: Para poder programarcorrectamente, el controlador necesita saber cuales tubos de LED hay conectados.

O Utilice el boton MENU para selectionar "1. Ajuste de Sistema" y pulse el boton ENTER.
La pantalla muestra "1.1 Cantidad de tubos" → pulse ENTER, la cantidad actual empieza a parpadear.
O Utilice los botones UP/DOWN para establisher el numero exacto e tubos connectados.
Pulse el botón ENTER para confirmar
○ Pulse el botón MENU dos veces para volver al menu principal.

Observación: Si el número de tubos conectados no coincide con el número establecido en el controlador, el sistema no funciona corRECTamente. Algunos tubos ni siquiera funciona arán.

• ESTABLECIMIENTO DE DIRECCION DMX512:

O Utilice el boton MENU para selectionar "1. Ajuste de Sistema" y pulse el boton ENTER.
Pulse los botones ARRIBA y ABAJO para seleccionar "1.2 DMX512 Addr" y pulse ENTER.
La direccion actual DMX empieza a parpadear.
O Utilice los botones ARRIBA y ABAJO para establearcer la nuevo direccion DMX y pulse ENTER para confirmar.
o Pulse el boton MENU dos vezes para volver al menu principal.

MODALIDAD INDEPENDIENTE:

Esta es lamania más sencilla de manejar el sistemas LED PIPE.

Utilice los botones MENU, ENTER y ARRIBA/ABAJO para selectionar el modo deseado o los patrones desde la lista que aparece en la ESTRUCTURA DEL MENU. Existen 4 modelos, cada uno con 8 patrones differsentes:

• Modo Automático: 8 patrones automaticos (velocidad a seleccionar, no controlados con la música)
  o Al seleccionar un patron tiene que seleccionar todas la velocidad deseada (la velocidad parpadea). Confirme su eleccion pulsando ENTER.
  Para algunos patrones tiene que selectionar también la direccion en la que se deben mover → (la direccion actual parpadea) seleccione "izquierda" o "derecha" y confirme con ENTER.
• Modo Sonido: 8 patrones activados con la música
  Para algunos patrones tiene que seleccionar la direccion en la que se deben mover → (la direccion actual parpadea) seleccione "izquierda" o "derecha" y confirmae con ENTER.
• Modo dB: 8 patronesactivados con la música "tipmedidor VU"
  o Al seleccionar un patron tiene que seleccionar todas la velocidad deseada (la velocidad parpadea). Confirme su eleccion pulsando ENTER.
  Para algunos patrones tiene que selectionar también la direccion en la que se deben mover → (la direccion actual parpadea) seleccione "izquierda" o "derecha" y confirme con ENTER.
• Modo en Espera: 8 patrones incorporedos con color completeness
  o Solamente selezione el color deseado y confirme con ENTER.

MODALIDAD DMX-512:

Antes de utiliser las functions DMX deben estarcer la direccion de inicio: Consulte "Pasos para la instalacion". Consulte el esquema DMX de abajo al controlar el sistema por medio de DMX.

DMX512 CONFIGURATION
Ch1	Ch2					Ch3	Ch4
Mode	Patten					Speed/direction	Reset
255	Auto mode	Sound mode	dB mode		Hold mode	231-255 Slow☆☆☆☆←206-230 Slow☆☆☆☆←180-205 Slow☆☆☆←154-179 Slow☆☆←128-153 Fast☆←102-127 Fast☆←76-101 Slow☆☆→50-75 Slow☆☆☆→25-49 Slow☆☆☆☆→0-24 Slow☆☆☆☆→
191	Strobe in white light	Color strobe	255	dB Chase in same base	255	White	200-209 Reset
	Multicolor strobe	Color change	219	dB Chase in different base	219	Cyan
127	Multicolor in two way chase	Multicolor in two way chase	183	dB Chase in RYG base	183	Purple
	Multicolor in one way chase	Multicolor in one way chase	146	dB Chase in black base	146	Blue
63	Single color in two way chase	Single color in two way chase	109	dB Chase in blue base	109	Yellow
	Single color in one way chase	Single color in one way chase	72	dB Chase in green base	72	Green
5	Auto Fade	Two color in chase	35	dB Chase in red base	35	Red
0	Blackout	0	0	0	0	0

ESPECIFICACIONES

Entrada de red:

Adaptador CC 230V/50Hz → 12Vcc / 800mA

Patrones preprogramados:

32

Max. numero de tubos:

hasta 1000 unidas.

Conexiones DMX:

3 clavijas XLR macho / hembra

Direcciones DMX:

de 000 a 512

Consumo de energia:

15 Watts

Tamaño:

153× 95× 52mm

Peso:

0,3kg

Toda la informacion está sujeta a Cambios sin previo aviso

Puede descargar la ultima version de este manual de usuario en notreira page Web:
