Tipo de producto	Proyector luminoso profesional LED
Marca	BEGLEC (serie BriteQ)
Modelo	BT-36L1
Fuente de luz	36 LED de alta potencia 1W LUXEON® (Philips/Lumileds)
Luminosidad	1600 lux @ 5m
Mezcla de colores	Rojo, Verde, Azul (RGB) con posibilidad de colores infinitos
Ángulo del haz	25° (estándar); lentes de 15° y 45° disponibles como opción
Movimientos	Pan 540°, Tilt 220°
Control DMX	Modos de 8 canales o 15 canales DMX512
Frecuencia de control	400 Hz (adecuado para estudio de TV)
Funciones especiales	Estroboscopio, black-out, macros de movimiento, programas integrados, modo maestro/esclavo, control por música (micrófono integrado)
Conectores	XLR de 3 pines DMX IN/OUT, entrada jack 1/4" para controlador CA-8, conector de alimentación IEC
Alimentación	AC 230V, 50Hz
Consumo	Bajo (precisión no proporcionada)
Temperatura de funcionamiento	Máx. 40°C
Distancia mínima de proyección	1 metro
Instalación	Montaje en techo o suelo; soporte Omega incluido; cable de seguridad requerido
Mantenimiento y limpieza	Limpiar las lentes externas cada 30 días, internas cada 90 días; usar un paño suave y limpiador de vidrios
Seguridad	No mirar directamente la fuente de luz; riesgo de epilepsia; instalación por personal calificado; desconectar antes del mantenimiento
Peso	No especificado (estimación: aproximadamente 3-5 kg)
Dimensiones	No especificadas

Preguntas frecuentes - BT-36L1 BEGLEC

¿Cómo ajustar la dirección DMX del BEGLEC BT-36L1?

Presione el botón MENU hasta que aparezca Rddr en la pantalla. Presione ENTER, luego use DOWN y UP para seleccionar la dirección (001-512). Confirme con ENTER.

¿Cuáles son los dos modos DMX disponibles en el BT-36L1?

El proyector ofrece un modo 8 canales y un modo 15 canales. Para elegir, vaya al menú ChNd, presione ENTER y seleccione 8 o 15 canales.

¿Cómo usar el modo maestro/esclavo con el BT-36L1?

El equipo maestro debe estar en modo SHFD (show 1 a 4) y los esclavos en modo Sld (normal o 2 light show). Conecte los equipos en cadena DMX. El maestro controla los esclavos automáticamente o al ritmo de la música.

¿El BEGLEC BT-36L1 es adecuado para uso en estudio de TV?

Sí, gracias a su control a 400 Hz, no hay interferencias con las cámaras, lo que lo hace ideal para estudios de televisión.

¿Cómo cambiar la lente del BT-36L1?

Desconecte el equipo, abra el compartimento de la lente (4 tornillos), retire la placa metálica, luego cambie la lente SIN tocar los LED. Vuelva a atornillar todo. Las lentes de 15° y 45° están disponibles como opción.

¿Qué hacer si el equipo no responde?

Utilice la función Reset: presione MENU hasta ver FSCL, luego ENTER para restablecer todos los canales a su posición original. Si el problema persiste, contacte a su distribuidor.

¿Qué accesorios se incluyen con el BT-36L1?

La caja contiene: el proyector, un soporte Omega, un cable de alimentación y el manual de instrucciones. El controlador CA-8 y las lentes adicionales son opcionales.

¿Cómo limpiar las lentes del proyector?

Limpie las lentes externas cada 30 días y las internas cada 90 días con un paño suave y un limpiador de vidrios. La limpieza interna debe ser realizada por un profesional.

¿Cuáles son las precauciones de seguridad a seguir?

Nunca mirar directamente la fuente de luz, evitar personas epilépticas, mantener una distancia de proyección >1m, no exponer a la humedad, desconectar antes del mantenimiento y usar un cable de seguridad para instalaciones en altura.

¿Cómo activar el modo control por música?

En el menú Son, seleccione ON para activar la reacción al ritmo. El micrófono integrado capta la música. Ajuste la sensibilidad con el potenciómetro SENSITIVITY en el panel.

MANUAL DE USUARIO BT-36L1 BEGLEC

Manual de instrucciones ES

Manual do utilizar PT

WWW.BEGLEC.COM

Recicle el aparato y pilas usadas de forma ecológica conforme a las disposiciones legales de su país.

PT - CÓMO DESHACERSE DE LA UNIDAD

Ajuste de la posición de referencia

Gracias por comprar este producto BriteQ. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funcionamiento detenidamente antes de comenzar a utilizar esta unidad.

CARACTERÍSTICAS

Esta unidad está a prueba de interferencias de radio. Este producto cumple los requisitos de las directrices nacionales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documentos correspondientes han sido depositados por el fabricante.

• Cabeza móvil tipo wash con LED de gran potencia para uso en discotecas, teatros, estudios y empresas de alquiler.
• Basado en 36 piezas de LEDs LUXEON® de 1 vatio de alta potencia (Philips/Lumileds) con emisiones de luz extremadamente altas (1600 lux @ 5 m).
• Colores infinitos gracias a la tecnología de mezcla de color RGB de 400 Hz de alta potencia, lo cual hace de este equipo la solución ideal para los estudios de TV (sin interferencias con cámaras de TV).
• Cambio fácil de objetivo para los variados ángulos de radiación (25° estándar + 15° y 45° en opción).
• 8 o 15 canales DMX conmutables:

○ 8 canales: panorámico * inclinado * estroboscópico * rojo * verde * azul * atenuador maestro * función especial. 15 canales: panorámico * panorámico fino * inclinado * inclinado fino * velocidad panorámica/inclinada * macros panorámicos/inclinados * velocidad macro * función especial * atenuador maestro * estroboscópico * rojo * verde * azul * chase/desvanecimiento de color * velocidad de sincronización/desvanecimiento.

• Se puede usar en el modo maestro/esclavo con programas integrados activados de música y un controlador CA-8 opcional.
• Movimientos panorámicos suaves pero muy rápidos de 540° y movimientos de inclinación de 270°.
• Función estroboscópica extremadamente rápida.
• Mínima emisión de calor y consumo de energía muy bajo.
• Menús incorporados con pantalla LED de 4 dígitos.
• Caja compacta y moderna, incluye 1 abrazadera omega.

ANTES DE UTILIZAR EL APARATO

• Antes de comenzar a usar esta unidad, compruebe que no haya habido daños durante el transporte. Si observa algún daño, no utilice el dispositivo y consulte primero a su distribuidor.
• Importante: Este dispositivo ha salido de nuestras instalaciones en perfecto estado y bien embalado. Es absolutamente requisito que el usuario siga estrictamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo inadecuado queda excluido de la garantía. El distribuidor no asumirá ninguna responsabilidad por cualquier defecto o problema que surja por no haber seguido el manual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vende este aparato más adelante, asegúrese de incluir este manual de usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Instrucciones de funcionamiento
• Unidad BT-250W, 1 abrazadera omega
• Cable de red

INSTRUCCIONES DE SEGURIDAD:

PRECAUCIÓN

RIESGO DE DESCARGA ELÉCTRICA, NO ABRIR

PRECAUCIÓN: Para reducir el riesgo de electrocución, no quite la cubierta superior. No hay piezas utilizables en el interior para el usuario. Diríjase únicamente a personal calificado.

El símbolo de un rayo en el interior de un triángulo alerta sobre la presencia o el uso de elementos no aislados con un voltaje peligroso que constituye un riesgo grande de causar una eventual electrocución.

El punto de exclamación en el interior de un triángulo alerta al usuario sobre la presencia de importantes instrucciones de operación y de mantenimiento tenidas en cuenta en el manual de uso.

Este símbolo significa: uso para el interior solamente.

Este símbolo significa: lea las instrucciones.

Este símbolo determina la distancia mínima de objetos iluminados. La distancia mínima entre el proyector y el objeto iluminado debe ser más de 1 metro.

• Para evitar todo riesgo de incendio o electrocución, no exponga el aparato a la lluvia o a ambientes húmedos.
• Un nuevo efecto de luz puede causar olor y/o humo no deseados. Esto es normal y desaparece después de algunos minutos.
• Para evitar fuego o riesgos de descargas, no exponga este aparato a la lluvia o humedad.
• Para evitar que se forme condensación en el interior, permita que la unidad se adapte a las temperaturas circundantes cuando la lleve a una habitación cálida después del transporte. La condensación a veces impide que la unidad funcione a pleno rendimiento o puede incluso causar daños. Esta unidad es solo para uso interior.
• No coloque objetos metálicos ni derrame líquidos dentro de la unidad. Podría resultar una descarga eléctrica o un mal funcionamiento. Si un objeto extraño entra en la unidad, desconecte inmediatamente la fuente de alimentación.
• Coloque la instalación en un lugar bien ventilado, alejado de cualquier material inflamable y/o líquidos. La instalación debe ser fijada al menos a 50 cm. de distancia de los muros circundantes.
• No cubra ninguna abertura de ventilación, ya que esto podría resultar en sobrecalentamiento.
• Evite su uso en ambientes polvorientos y limpie la unidad regularmente.
• Mantenga la unidad alejada de los niños.
• Personas sin experiencia no deberían manejar este aparato.
• La temperatura máxima de ambiente es de 40 °C. No use esta unidad a temperaturas más elevadas.
• Asegúrese de que el área por debajo del sitio de instalación esté libre de personas ajenas durante el montaje, desmontaje y reparación.
• Siempre desenchufe la unidad cuando no la use por un período de tiempo largo o antes de comenzar una reparación.
• La instalación eléctrica debe ser llevada a cabo solo por personal calificado, de acuerdo con las regulaciones para seguridad eléctrica y mecánica de su país.
• Compruebe que el voltaje disponible no sea superior al que aparece en el panel trasero de la unidad.
• El cable de alimentación debería estar siempre en perfectas condiciones: apague el aparato inmediatamente cuando el cable de alimentación esté roto o dañado. Debe ser sustituido por el fabricante, su servicio técnico u otra persona calificada.
• Nunca deje el cable de alimentación en contacto con otros cables. Esta instalación debe ser conectada a tierra para cumplir con las regulaciones de seguridad.
• No conecte la unidad a ningún paquete de reducción de luz.
• Siempre use un cable de seguridad apropiado y certificado cuando instale la unidad.
• Para prevenir descargas eléctricas, no abra la tapa. No hay partes que puedan ser reparadas por el usuario en su interior.
• Nunca repare un fusible ni haga un bypass al fusible. Siempre sustituya el fusible dañado por un fusible del mismo tipo y especificaciones eléctricas.
• En el caso de problemas serios de manejo, deben de usar la instalación y contacte con su vendedor inmediatamente.
• La carcasa y las lentes deben ser cambiadas si hay daño visible.
• Por favor, use el empaquetado original cuando el aparato deba ser transportado.
• Debido a motivos de seguridad está prohibido hacer modificaciones sin autorizar a la unidad.

Importante: Nunca mire directamente a la fuente de luz. No use el efecto en presencia de personas que sufran de epilepsia.

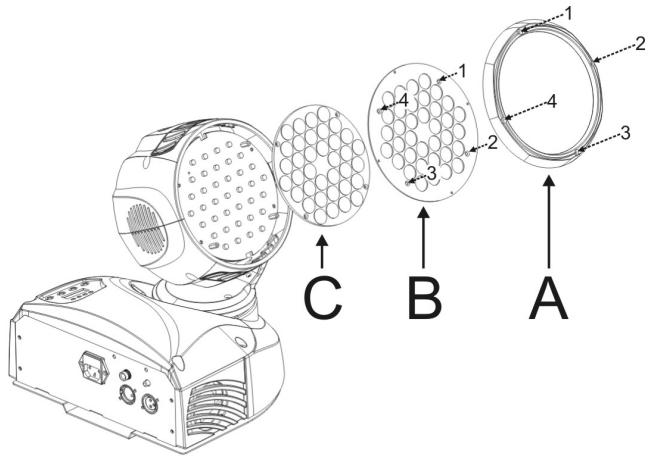

LENTES DE REEMPLAZO

¡Desenchufe siempre la unidad antes de que usted sustituya las lentes! ¡NO TOQUE LOS LEDs! ¡LOS LEDs DE POTENCIA SON MUY SENSIBLES A LA ELECTRICIDAD ELECTROSTÁTICA! Usted puede fácilmente destruir los LEDs simplemente tocándolos.

• Apague el suministro eléctrico y desenchufe la unidad.
• Quite los 4 tornillos para abrir el compartimiento de lente y el cristal protector (A en la imagen).
• Quite los 4 tornillos que mantienen la placa negra que sujeta los lentes y quite la placa metálica. (B en la imagen).
• CON CUIDADO quite la lente original (C en la imagen). ¡NO TOQUE LOS LEDs!
• Coloque cuidadosamente la lente con el otro ángulo de enfoque. Por favor note que el ángulo está indicado en el centro de la lente.
• Sujete la tapa de lente metálica con los 4 tornillos.
• Colocar el cristal protector en su lugar utilizando los 4 tornillos. ¡Ya está!

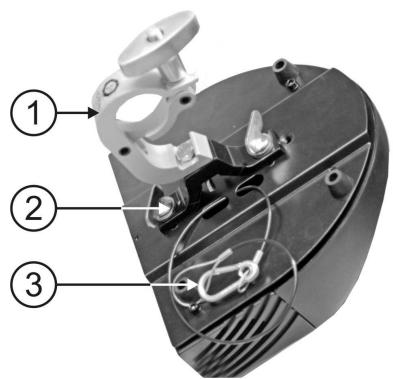

MONTAJE SUPERIOR

• Importante: La instalación solo debe llevarse a cabo por personal técnico cualificado. Una instalación incorrecta puede provocar lesiones graves y/o daños en la propiedad. El montaje superior requiere mucha experiencia. Deben respetarse los límites de carga. Definitivamente, deben utilizarse materiales de instalación homologados. El dispositivo instalado debe inspeccionarse regularmente por su seguridad.
• Asegúrese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• El dispositivo debe instalarse lejos del alcance de las personas y de las áreas exteriores donde estas puedan andar o sentarse.
• Antes del montaje asegúrese de que el área de la instalación pueda soportar una energía mínima de 10 veces el peso de la unidad.
• Utilice siempre un cable de seguridad (N° 3 en la imagen) homologado que pueda soportar 12 veces el peso del dispositivo cuando instale la unidad. Este accesorio de seguridad secundario debe instalarse de forma que ninguna pieza de la instalación pueda caerse más de 20 cm si falla el accesorio principal.
• El dispositivo debe fijarse correctamente; un montaje con giro libre es peligroso y no debe considerarse.
• No cubra ninguna abertura de ventilación, puesto que podrá producirse un sobrecalentamiento de la unidad.
• El operario debe asegurar de que las instalaciones relacionadas con la seguridad son aprobadas por un experto antes de utilizarlas por primera vez. Las instalaciones deben inspeccionarse anualmente por una persona cualificada para asegurar que la calidad es óptima.
• Garra opcional
• Adaptador especial (incluido)
• Cable de seguridad opcional

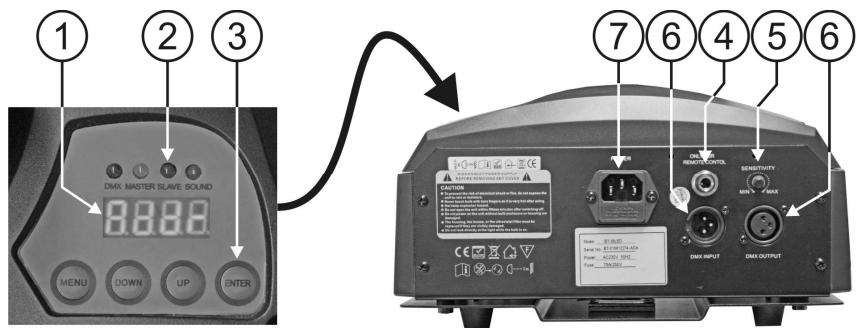

CONFIGURACIÓN DE LA UNIDAD PANEL DE CONTROL:

1. DISPLAY muestra los diversos nombres y las opciones seleccionadas.
2. LEDs

DMX	Fijo	Entrada DMX presente
MASTER	Fijo	Modalidad maestra
SLAVE	Fijo	Modalidad esclava
SOUND	Parpadeando	Activación de sonido

1. Botones

M MENU	Para selecciónar las functiones de programación
DOWN	Para ir hacerships en las functiones seleccionadas
UP	Para ir hacer delante en las functiones seleccionadas
ENTER	Para confirmar las functiones seleccionadas

1. ENTRADA DE CONTROL REMOTO: Se utiliza para conectar un controlador manual CA-8 stencil cuando la unidad se usa en modalidad independiente o maestra/esclava.
2. SENSIBILIDAD: Se utiliza para ajustar la sensibilidad del micrófono cuando la unidad se usa en modalidad independiente o maestra/esclava.

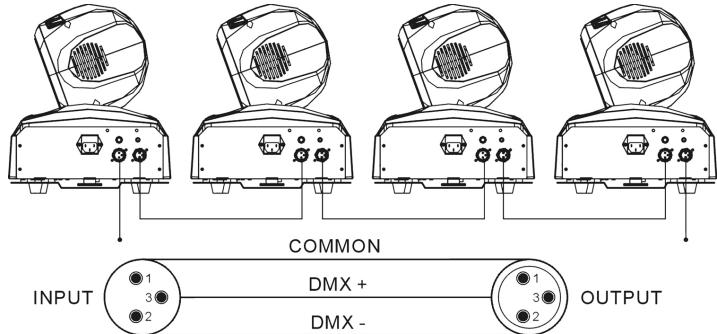

3. ENTRADA/SALIDA DMX: Se utiliza para unión DMX512. Utilice un cable XLR equilibrado de 3 clavijas M/H de buena calidad para unir las unidades.
4. ENTRADA DE RED ELÉCTRICA: con enchufe IEC y fusible integrado, conectar el cable de red suministrado ahora.

MENÚ PRINCIPAL:

• Para seleccionar cualquiera de las funciones preestablecidas, pulse el botón MENU hasta que aparezca en pantalla la opción que desee.
• Selecciona la referencia con el botón ENTER. La pantalla parpadeará.
• Utilice los botones DOWN y UP para cambiar la modalidad.
• Una vez que haya seleccionado la modalidad necesaria, pulse el botón ENTER para seleccionar. Después de 8 segundos la pantalla volverá automáticamente a las funciones principales sin ningún cambio. Para volver a las funciones sin hacer cambios, pulse el botón MENU. Las funciones principales se muestran a la derecha.

Ajuste de la dirección DMX512

Se utiliza para ajustar la dirección de inicio en una configuración DMX.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para cambiar la dirección DMX512.
• Una vez que se muestre la dirección correcta en pantalla, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Modalidad Canal

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar la modalidad [15c] (15 canales) u [8c] (8 canales).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para configurar. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Modalidad Espectáculo

Se utiliza para seleccionar la modalidad Espectáculo cuando se usa de forma independiente o en modalidad maestra/esclava.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar las modalidades (Espectáculo 1) (Sh1), (Espectáculo 2) (Sh2), (Espectáculo 3) (Sh3) o (Espectáculo 4) (Sh4).
• Una vez que se muestre la modalidad correcta en pantalla, pulse el botón ENTER para guardarla. (O volver automáticamente a las unidades principales sin hacer ningún cambio tras 8 segundos). Para volver a las unidades principales y hacer cambios, pulse el botón MENU otra vez.

Modalidad Espectáculo 1 - El aparato se coloca en el suelo. Ángulo de movimiento de inclinación: 210°.

Modalidad Espectáculo 2 - El aparato se fija bajo del techo. Ángulo de movimiento de inclinación: 90°.

Modalidad Espectáculo 3 - El aparato se coloca en un PODIO, delante de los espectadores.

El ángulo de movimiento de inclinación: 90° (60° por encima del horizonte; 30° por debajo del horizonte).

Modalidad Espectáculo 4 - El aparato se fija bajo del techo.

El foco se proyecta principalmente delante del escenario. Ángulo de movimiento panorámico (izquierda a derecha a izquierda): 160°. Ángulo de movimiento de inclinación: 90° (vertical, frontal 75°; trasero 15°).

Modalidad esclava

Se utiliza para hacer que la unidad esclava funcione de manera opuesta a la maestra o en total sincronización.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar entre las modalidades (normal) o (Espectáculo de 2 luces).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos) Para volver a las unidades sin hacer cambios pulse el botón MENU otra vez.

Modo de sonido

Se utiliza solo para hacer funcionar la unidad al ritmo de la música y también en modo maestro/esclavo

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar entre las modalidades on u off.
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos) Para volver a las unidades sin hacer cambios pulse el botón MENU otra vez.

Modalidad Oscurecimiento

Modalidad Oscurecimiento: cuando no se detecta una señal DMX, la unidad entra en modalidad Oscurecimiento y espera una señal DMX.

Sin modalidad Oscurecimiento: cuando no se detecta una señal DMX, la unidad pasa automáticamente a modalidad independiente.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar la modalidad b (oscurecimiento sí) o n b (oscurecimiento no).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (O volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos).

Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Inversión panorámica

Normal: El movimiento panorámico no se invierte. Inversión panorámica: El movimiento panorámico se invierte.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar la modalidad (normal) o (inversión panorámica).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (O volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos). Para volver a las unidades sin hacer cambios, pulse el botón MENU otra vez.

Inversión de inclinación

Normal: El movimiento de inclinación no se invierte. Inversión de inclinación: El movimiento de inclinación se invierte.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar la modalidad (normal) o (inversión de inclinación).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (O volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos).

Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Pantalla de LED

Pantalla encendida: la pantalla siempre está encendida.

Pantalla apagada: la pantalla está apagada cuando no se utiliza.

• Pulse el botón MENU hasta que la pantalla muestre [Ed].
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar ON (pantalla siempre encendida) u OFF (pantalla apagada cuando no se usa).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (O volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos). Para volver sin hacer cambios, pulse el botón MENU otra vez.

Autodiagnóstico

Se utiliza para activar los 3 programas "de auto prueba" internos que muestran todas las posibilidades de la unidad.

• Presione el botón MENU hasta que [At50], [At51] o [At52] salgan en el display.
• At50 es un programa automático de test completo.
• [At51] y [At52] son programas de prueba donde usted puede manualmente incorporar parámetros diferentes para el movimiento, la velocidad de movimiento y el color.
• Pulse el botón ENTER para iniciar el programa de autodiagnóstico interno.
• Para volver a las funciones, pulse el botón MENU.

Modo Maestro

Se utiliza para activar otro programa de prueba donde usted pueda cambiar a mano todos los parámetros de la unidad.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar PA. I E B S h u b d m n r e d o p e g o b l e
• Una vez que se ha seleccionado un modo, pulsar el botón ENTER: el display comienza a parpadear para indicar que usted pueda introducir un valor entre 000 y 255.

Nota: cuando no se presiona ningún botón durante 8 segundos, el programa de prueba se para automáticamente.

Horas del aparato

Se utiliza para ver el número de horas de funcionamiento de la unidad.

• Pulse el botón MENU hasta que parpadee en la pantalla.
• Pulse el botón ENTER para ver el número de horas de funcionamiento en la pantalla.
• Para volver a las funciones, pulse el botón MENU.

Versión de software

Se utiliza para probar la versión de software de la unidad. Pulse el botón MENU hasta que [Upr] parpadee en el display.

• Pulse el botón ENTER para ver la versión de software en el display.
• Para volver a las funciones, presione el botón MENU.

Restaurar

Se utiliza para restaurar la unidad.

• Pulse el botón MENU hasta que parpadee en la pantalla.
• Pulse ENTER para restaurar todos los canales a su posición estándar.
• Para volver a las funciones, pulse el botón MENU.

Compruebe también el capítulo sobre la configuración del canal DMX de la unidad para saber cómo forzar una restauración mediante DMX.

Ajuste de posición original de arranque

Se utiliza para ajustar el punto de partida de estas funciones: Pan, Tilt, B-rojo, B-verde, B-azul.

• Pulse brevemente el botón MENU para entrar en el menú principal ("Addr" en el display).
• Ahora presione el botón ENTER durante al menos 5 segundos para entrar en el modo de compensación.
• Utilice los botones DOWN y UP para seleccionar la función que usted quiere ajustar.
• Pulsar el botón ENTER, el display parpadea.
• Utilizar los botones DOWN y UP para ajustar la posición de arranque.
• Presionar el botón ENTER para confirmar su ajuste (o volver automáticamente a las funciones principales si no hay cambios durante 8 segundos).

Para volver a las funciones, presionar el botón MENU.

CONEXIÓN DE LA UNIDAD MEDIANTE DMX

El protocolo DMX es una señal de alta velocidad muy utilizada para controlar equipos de iluminación inteligente. Necesita conectar en cadena tipo margarita su controlador DMX y todos los efectos luminosos conectados con un cable XLR M/F equilibrado de buena calidad. Para evitar un comportamiento anómalo de los efectos luminosos, debido a interferencias, deben usar un terminador de 90 Ω a 120 Ω al final de la cadena. Nunca utilice cables divisores en Y, ¡no funcionarán!

Cada efecto luminoso en la cadena necesita tener disponible su propia dirección de inicio de forma que sepa qué comando del controlador debe descodificar.

- AJUSTE DE LA DIRECCIÓN DE INICIO CORRECTA:

Consulte el capítulo anterior (ajuste de dirección DMX-512) para saber cómo ajustar la dirección de inicio en esta unidad. La dirección de inicio de cada unidad es muy importante. Lamentablemente es imposible decirle en este manual de usuario qué dirección de inicio debe ajustar porque esto dependerá completamente del controlador que utilice... Consulte el manual de usuario de su controlador DMX para saber qué direcciones de inicio debe ajustar.

CONFIGURACIÓN DMX DE BT-36L1:

Modo de 15 canales

15 Channels DMX-512 Configuration
Ch1	Ch2	Ch3		Ch4	Ch5	Ch6	Ch7	Ch8
Pan	Pan movement fine	Tilt		Tilt movement fine	Pan/Tilt Speed	Pan/Tilt movement macro	Movement Speed	Special Function
540°	255	255	255	255	Slow	236-255 Macro 12	Slow	240-255 Stand alone
770°	16 BIT PAN	220°	220°	220°	Slow	216-235 Macro 11	Slow	200-209 Reset
		110°	110°	110°	Fast	196-215 Macro 10	Fast	80-89 Disable blackout while pan or tilt move
		0°	0°	0°	Fast	176-195 Macro 9	Fast	70-79 Enable blackout while pan or tilt move
		OFF	OFF	OFF	Fast	156-175 Macro 8	Fast	0°
		0°	0°	0°	Fast	136-155 Macro 7	Fast	0°
		0°	0°	0°	Fast	116-135 Macro 6	Fast	0°
		0°	0°	0°	Fast	096-115 Macro 5	Fast	0°
		0°	0°	0°	Fast	076-095 Macro 4	Fast	0°
		0°	0°	0°	Fast	056-075 Macro 3	Fast	0°
		0°	0°	0°	Fast	036-055 Macro 2	Fast	0°
		0°	0°	0°	Fast	016-035 Macro 1	Fast	0°
		0°	0°	0°	Fast	0-15 No function	Fast	0°
Ch9	Ch10		Ch11		Ch12	Ch13	Ch14	Ch15
Dimmer	Strobe		Red		Green	Blue	Color/Chase/fade	Chase/Fade Speed
255	248-255	No Function Strobe	255	100%	255	100%	255 Color Fade 16	255
	240-247						192 Color Fade 1
	232-239	No Function Slow Close	232	100%	232	100%	191 Color Chase 16	191
	190-231	Fast Open Slow Close	190	100%	191	100%	128 Color Chase 1
	182-189	No Function Slow Open Fast Close	182-189	100%	182-189	100%	127 Color 32	127
	140-181	No Function Slow Open Fast Close	140-181	0%	0%	0%	008 Color 1
	132-139	No Function Slow strobe	132-139	0%	0%	0%	0-7 No function	0°
	16-131	Fast Strobe No Function	16-131	0%	0%	0%	0°
	0-15	0-15	0-15	0%	0%	0%	0-7 No function	0°

Modo de 8 canales

8 Channels DMX-512 Configuration
Ch1	Ch2	Ch3	Ch4	Ch5	Ch6	Ch7	Ch8
Pan	Tilt	Strobe	Red	Green	Blue	Dimmer	Special Function
540°	220°	248-255	No Function	255	100%	255	100%	240-255 Stand alone
		240-247	Strobe					200-209 Reset
		232-239	No Function
		190-231	Fast Open
		182-189	Slow Close
		140-181	No Function					80-89 Disable blackout while pan or tilt move
270°	110°	132-139	Slow Open
		16-131	Fast Close
		0-15	No Function	0%	0%	0%	0%	70-79 Enable blackout while pan or tilt move
0°	0°

MANEJO DE LA UNIDAD

Cada vez que enciende la unidad, se mostrará "LedU" en la pantalla, todos los motores volverán a su posición original y puede que oiga algunos ruidos durante 20 segundos. Después de esto, la unidad está lista para recibir la señal DMX o ejecutar los programas incorporados.

PUEDE MANEJAR LA UNIDAD DE CUATRO FORMAS:

○ Mediante la función preprogramada incorporada maestra/esclava ○ Mediante el controlador fácil CA-8 ○ Mediante controlador universal DMX

- MEDIANTE LA FUNCIÓN PREPROGRAMADA INCORPORADA MAESTRA/ESCLAVA:

Seleccione esta modalidad cuando desee un espectáculo luminoso instantáneo. Uniendo las unidades en conexión maestra/esclava, la primera unidad controlará el resto de unidades para proporcionar un espectáculo luminoso automático, sonoro y sincronizado. Su entrada DMX no tendrá nada conectado y su LED de maestra está encendido constantemente y el LED de sonido parpadeará con la música. ¡Importante! Esté atento cuando la modalidad de oscurecimiento en el menú de la unidad maestra está desactivada, en caso contrario, no ocurre nada. Lea más sobre esta opción en el párrafo "Menú principal".

MAESTRA dispone de 4 espectáculos incorporados: Puede seleccionar (espectáculo 1), (espectáculo 2), (espectáculo 3) o (espectáculo 4) directamente en el menú de la unidad maestra. - ESCLAVA dispone de 2 OPCIONES DE FUNCIONAMIENTO: Las otras unidades se ajustan en modalidad esclava (el LED de esclava está constantemente encendido). Para crear un gran espectáculo luminoso, puede introducir movimientos de contraste (panorámica/inclinación de la unidad esclava se invierte) → En el menú esclavas puede ir a la opción y seleccionar:

→ Esclava normal: la unidad esclava funciona en sincronización con la maestra. → Espectáculo de 2 luces: la unidad esclava funciona en oposición a la maestra.

- MEDIANTE CONTROLADOR FÁCIL:

Cuando se utiliza en modalidad maestra/esclava, le recomendamos encarecidamente que utilice el "controlador fácil" CA-8. Conecte este pequeño controlador al jack de 1/4" de la unidad maestra y podrá controlar las siguientes FUNCIONES:

Stand By	Oscurece launidad
Function	1. Sync. Strobe 2. Two-light strobe 3. Sound Strobe	Selección de Aspectúculo 1-4	Graduación de velocidad - rapida Graduación de velocidad - mediana Graduación de velocidad - lenta
Mode	Sonido (LED apagado)	Show (LED parpadeando)	LED ON

MANTENIMIENTO

• Asegúrese de que debajo de la zona del lugar de instalación no haya personas durante el mantenimiento.
• Apague la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfriado.

Durante la inspección deben comprobar los siguientes puntos:

• Todos los tornillos realizados para instalar el dispositivo y cualesquiera de sus piezas deben apretarse firmemente y no corroerse.
• Las carcasas, las fijaciones y los puntos de instalación (techo, suspensiones) no deben presentar ninguna deformidad.
• Cuando una lente óptica está visiblemente dañada por grietas o rasguños profundos, deben ser reemplazada.
• Los cables de red deben estar en perfecto estado y deben reemplazarse inmediatamente incluso si el problema detectado es (PC).
• Para proteger al aparato del sobrecalentamiento, las aletas de refrigeración (si las hubiera) y las aberturas de ventilación deben limpiarse mensualmente.
• El interior del dispositivo debe limpiarse anualmente mediante una aspiradora o chorro de aire.
• La limpieza de las lentes internas y externas y/o espejos debe llevarse a cabo periódicamente para optimizar la emisión luminosa. La frecuencia de limpieza depende del entorno en el que funciona el

aparato: los ambientes húmedos, con humo o especialmente sucios pueden provocar una mayor acumulación de suciedad en los elementos ópticos del aparato.

• Limpie con un paño suave utilizando productos de limpieza de cristales normales.
• Seque siempre las piezas con cuidado.
• Limpie los elementos ópticos externos al menos una vez cada 30 días.
• Limpie los elementos ópticos internos al menos una vez cada 90 días.

Atención: ¡Le recomendamos encarecidamente que la limpieza interna sea llevada a cabo por personal cualificado!

ESPECIFICACIONES

Entrada de red: CA 230V, 50Hz

Control de sonido: Micrófono interno

Panorámica/inclinación: 540° / 220°

Ángulo de haz: 25° (lentes OPCIONALES de 15° y 45° )

Conexiones DMX: 3 clavijas XLR macho / hembra

Tamaño: 266 x 276 x 302mm

Peso: 9 kg

Toda la información está sujeta a cambios sin previo aviso

Puede descargar la última versión de este manual de usuario en nuestra página web:

www.beglec.com

MANUAL DEL USUARIO

Gracias por haber adquirido este producto de BriteQ. Para aprovechar al máximo las posibilidades de este producto, por favor lea este manual con atención.

CARACTERÍSTICAS

Usado para el número de horas de trabajo de la unidad

CÓMO UTILIZAR LA UNIDAD

XLR 3 pines macho / hembra

36 x LUMILED 1 vatio

266 x 276 x 302 mm

9 kg

Estas informaciones están sujetas a cambios sin previo aviso
