Produkttyp	Professioneller LED-Lichtprojektor
Marke	BEGLEC (BriteQ-Serie)
Modell	BT-36L1
Lichtquelle	36 Hochleistungs-LEDs 1W LUXEON® (Philips/Lumileds)
Helligkeit	1600 Lux @ 5m
Farbmischung	Rot, Grün, Blau (RGB) mit unendlichen Farbmöglichkeiten
Abstrahlwinkel	25° (Standard); 15° und 45° Linsen optional erhältlich
Bewegungen	Schwenken 540°, Neigen 220°
DMX-Steuerung	Modi 8 Kanäle oder 15 Kanäle DMX512
Steuerfrequenz	400 Hz (geeignet für TV-Studio)
Sonderfunktionen	Stroboskop, Blackout, Bewegungsmakros, integrierte Programme, Master/Slave-Modus, Musiksteuerung (integriertes Mikrofon)
Anschlüsse	XLR 3-pol DMX IN/OUT, 1/4" Klinkeneingang für CA-8 Controller, IEC-Netzanschluss
Stromversorgung	AC 230V, 50Hz
Leistungsaufnahme	Gering (genaue Angabe nicht gegeben)
Betriebstemperatur	Max 40°C
Mindestprojektionsabstand	1 Meter
Installation	Decken- oder Bodenmontage; Omega-Halterung im Lieferumfang; Sicherungsseil erforderlich
Wartung und Reinigung	Äußere Linsen alle 30 Tage, innere alle 90 Tage reinigen; weiches Tuch und Glasreiniger verwenden
Sicherheit	Nicht direkt in die Lichtquelle schauen; Epilepsiegefahr; Installation durch qualifiziertes Personal; vor Wartung Netzstecker ziehen
Gewicht	Nicht angegeben (Schätzung: ca. 3-5 kg)
Abmessungen	Nicht angegeben

Häufig gestellte Fragen - BT-36L1 BEGLEC

Wie stelle ich die DMX-Adresse des BEGLEC BT-36L1 ein?

Drücken Sie die MENU-Taste, bis Rddr angezeigt wird. Drücken Sie ENTER, dann verwenden Sie DOWN und UP zur Auswahl der Adresse (001-512). Bestätigen Sie mit ENTER.

Welche zwei DMX-Modi sind beim BT-36L1 verfügbar?

Der Projektor bietet einen 8-Kanal- und einen 15-Kanal-Modus. Wählen Sie im Menü ChNd, drücken Sie ENTER und wählen Sie 8 oder 15 Kanäle.

Wie verwende ich den Master/Slave-Modus mit dem BT-36L1?

Das Master-Gerät muss im Modus SHFD (Show 1 bis 4) sein und die Slaves im Modus Sld (normal oder 2 Light Show). Verbinden Sie die Geräte in einer DMX-Kette. Der Master steuert die Slaves automatisch oder im Takt der Musik.

Ist der BEGLEC BT-36L1 für den Einsatz im TV-Studio geeignet?

Ja, dank seiner Steuerung mit 400 Hz gibt es keine Interferenzen mit Kameras, was ihn ideal für Fernsehstudios macht.

Wie wechsle ich die Linse des BT-36L1?

Trennen Sie das Gerät vom Netz, öffnen Sie das Linsenfach (4 Schrauben), entfernen Sie die Metallplatte, wechseln Sie die Linse, OHNE die LEDs zu berühren. Schrauben Sie alles wieder fest. 15° und 45° Linsen sind optional erhältlich.

Was tun, wenn das Gerät nicht mehr reagiert?

Verwenden Sie die Reset-Funktion: Drücken Sie MENU, bis FSCL erscheint, dann ENTER zum Zurücksetzen aller Kanäle in die Ausgangsposition. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Welches Zubehör ist beim BT-36L1 im Lieferumfang enthalten?

Die Box enthält: den Projektor, eine Omega-Halterung, ein Netzkabel und die Bedienungsanleitung. Der CA-8 Controller und zusätzliche Linsen sind optional.

Wie reinige ich die Linsen des Projektors?

Reinigen Sie die äußeren Linsen alle 30 Tage und die inneren alle 90 Tage mit einem weichen Tuch und Glasreiniger. Die innere Reinigung sollte von einem Fachmann durchgeführt werden.

Welche Sicherheitsvorkehrungen sind zu beachten?

Niemals direkt in die Lichtquelle schauen, Epileptiker meiden, Projektionsabstand >1m einhalten, nicht Feuchtigkeit aussetzen, vor Wartung Netzstecker ziehen und bei Höheninstallation ein Sicherungsseil verwenden.

Wie aktiviere ich den Musiksteuerungsmodus?

Im Menü Son wählen Sie EIN (ON) zur Aktivierung der Reaktion auf den Takt. Das integrierte Mikrofon nimmt die Musik auf. Stellen Sie die Empfindlichkeit mit dem Potentiometer SENSITIVITY auf der Vorderseite ein.

BEDIENUNGSANLEITUNG BT-36L1 BEGLEC

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

INSTELLEN VAN HET TOESTEL

Bedieningspaneel:

TECHNISCHE KENMERKEN

BEDIENUNGSANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb dieses BriteQ®-Produkts entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet, sowie zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

Leistungsfähiger LED Moving Wash für den Einsatz in Diskotheken, Theatern, Studios und Verleihfirmen - Ausgestattet mit 36 Stück Hochleistungs-1-Watt-LUXEON®-LEDs (Philips/Lumileds) für eine ausgesprochen hohe Beleuchtungsstärke (1600 lux @ 5m) - Unbegrenzte Farbvariationen dank 400 Hz Hochfrequenz-RGB-Farbmischungstechnologie, wodurch es sich ebenfalls für TV-Studios eignet (keine Interferenzen mit TV-Kameras) - Einfaches Austauschen der Linsen für entsprechende Abstrahlungswinkel (25° Standard + 15° und 45° optional erhältlich) - Einstellbare 8 oder 15 DMX-Kanäle:

8 Kanäle: Pan * Tilt * Strobe * Rot * Grün * Blau * Master Dimmer * Sonderfunktion 15 Kanäle: Pan * Pan Fine * Tilt * Tilt Fine * Pan/Tilt-Geschwindigkeit * Pan/Tilt-Makros * Makro-Geschwindigkeit * Sonderfunktion * Master Dimmer * Strobe * Rot * Grün * Blau * Farbchase/Fade * Chase/Überblendgeschwindigkeit.

• Kann im Master/Slave-Modus mit Musik getriggerten eingebauten Programmen und wahlweisem CA-8 Controller
• Weiche, aber sehr schnelle 540° Pan- und 270° Tilt-Bewegungen
• Extrem schnelle Strobe-Funktion
• Geringe Wärmeabgabe und sehr geringe Leistungsaufnahme. Vorprogrammierte Menüs mit 4-stelligem LED-Display
• Kompaktes und stilvolles Gehäuse mit 1 Omega-Klemme

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, das Gerät bitte nicht benutzen, sondern unverzüglich mit Ihrem Händler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung für zukünftiges Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes bitte die Bedienungsanleitung beifügen.

Packungsinhalt prüfen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält:

Bedienungsanleitung - BT-250W Gerät - Netzkabel - 1 Omega-Klemme

SICHERHEITSHINWEISE

VORSICHT

RISIKO ELEKTRISCHER SCHLAG - NICHT ÖFFNEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren besteht, die eine gefährliche Spannung führen. Die Spannung ist so hoch, dass hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!

Dieses Symbol gibt an: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muss mehr als 1 Meter betragen.

• Aus Umweltschutzgründen, Verpackung bitte wiederverwenden, oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist völlig normal und legt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es doch vorkommt, bitte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedienen.
• Die Umgebungstemperatur darf 40°C nicht überschreiten.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets den Netzstecker ziehen, wenn das Gerät für einen längeren Zeitraum nicht genutzt wird oder gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen und halten lassen.
• Sicherstellen, dass die Netzspannung mit dem Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zuleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung bringen lassen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein. Gerät nicht an einen Dimmer anschließen. Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Es sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion das Gerät nicht benutzen und mit dem Händler in Verbindung setzen.
• Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Beim Transport die Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

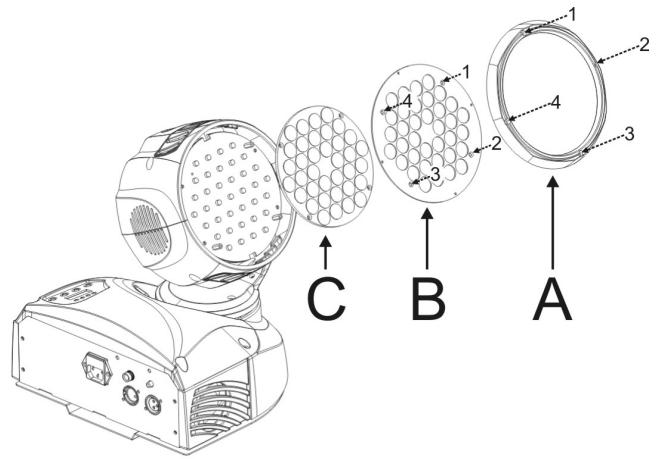

EINSETZEN/AUSTAUSCHEN DER LINSEN

Nehmen Sie stets das Gerät vom Netz, bevor Sie die Linsen austauschen! DIE LED-LAMPEN NICHT BERÜHREN! HOCHLEISTUNGS-LEDS REAGIEREN SEHR SENSIBEL AUF ELEKTROSTATISCHE AUFLADUNG !!! Sie können die LEDs leicht durch einfache Berührung zerstören.

• Gerät ausschalten und Netzstecker ziehen.
• Lösen Sie die 4 Schrauben, um das Linsenfach und die Schutzscheibe zu öffnen (A auf der Abbildung).
• Lösen Sie die 4 Schrauben, die die Linsenabdeckplatte festhalten, und entfernen Sie die Metallplatte. (B auf der Abbildung)
• Entfernen Sie VORSICHTIG die Originallinse (C auf der Abbildung). BERÜHREN SIE DABEI NICHT DIE LEDs!!!
• Bringen Sie vorsichtig die Linse mit einem anderen Abstrahlwinkel in Position. Der Abstrahlwinkel ist im Zentrum der Linse angegeben.
• Befestigen Sie die Linsenabdeckplatte aus Metall wieder mit den 4 Schrauben.
• Bringen Sie die Schutzscheibe wieder an ihren Platz und befestigen Sie sie mit den 4 Schrauben. Fertig!

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50 cm einhalten.
• Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position mindestens das 10-fache Gerätegewicht aufnehmen kann.
• Benutzen Sie stets ein zulässiges Sicherheitskabel (Nummer 3 auf der Abbildung), das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

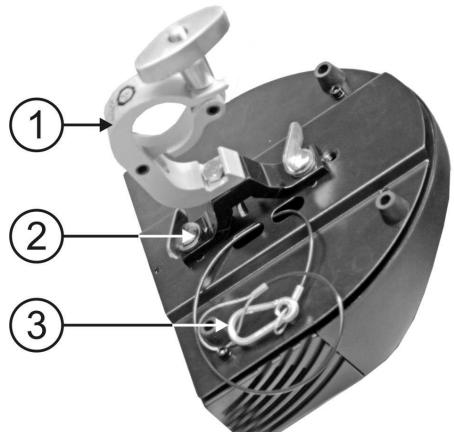

1. Als Zubehör erhältliche Schnellklemme
2. Spezielle Omega-Klemme (einbegriffen)
3. Als Zubehör erhältliches Sicherheitskabel

EINSTELLEN DES GERÄTS

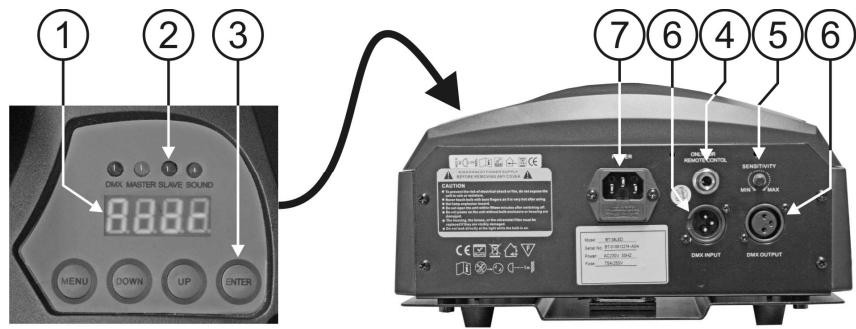

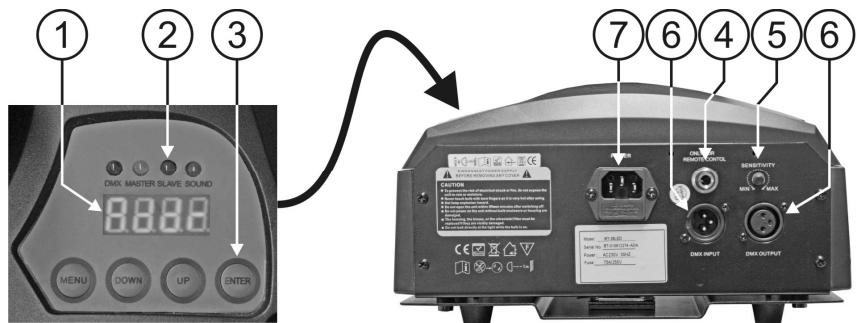

• BEDIENFELD:

1. DISPLAY zeigt die verschiedenen Menüs sowie ausgewählte Funktionen.
2. LEDs

DMX	An	Gegenwärtig DMX Eingang
HAUPTGERAT	An	Hauptgerät in Betrieb
UNTERGERÄT	An	Untergerät in Betrieb
TON	Blinkt	Tonsteuerung

1. TASTEN

MENÜ	Zur Auswahl der Programm Funktionen
ABWÄRTS	Zurück in den gewährten Funktionen
AUFWÄRTS	Vorwärts in den gewährten Funktionen
EINGABE	Bestätigung der gewährten Funktionen

1. Eingang Fernsteuerung: Schließen Sie die wahlweise CA-8 Fernsteuerung an der 1/4" Mikrofonbuchse zur Steuerung von Stand-by, Funktion und Modus an.
2. EMPFINDLICHKEIT: Zur Einstellung der Empfindlichkeit des Mikrofons im Einzel- oder Reihenbetrieb.

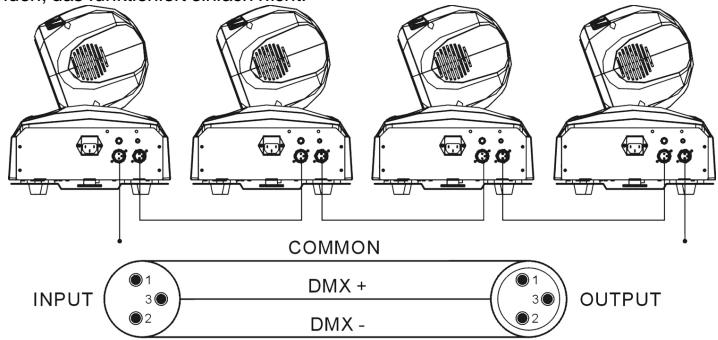

3. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird Verwendung qualitativ hochwertiger 3-Stift XLR M/F abgeglichener Kabel empfohlen.
4. NETZEINGANG: mit IEC Netzstecker und integrierter Sicherungsfassung. Schließen Sie hier das mitgelieferte Netzkabel an.

HAUPTMENÜ:

• Zur Auswahl jeglicher voreingestellter Funktion MENU-Taste so lange drücken, bis das gewünschte Display angezeigt wird.
• Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
• Mit ABWÄRTS und AUFWÄRTS Betriebsart wählen.
• Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigen. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENU-Taste. Die Hauptfunktionen sind rechts abgebildet.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX

Einstellung.

• MENU-Taste drücken bis Rddr im Display angezeigt wird. EINGABE (ENTER) drücken und das Display beginnt zu blinken. Mit ABWÄRTS und AUFWÄRTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Taste erneut drücken.

Kanalmodus

• Drücken Sie MENÜ, bis [chid im Display angezeigt wird.
• Drücken Sie ENTER, damit beginnt das Display zu blinken.
• Mit DOWN und UP wählen Sie den [15] (15-Kanal) oder [8] (8-Kanal) Modus.
• Nach der Modusauswahl drücken Sie ENTER zum Einstellen (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden).

Rückkehr zu den Funktionen ohne Veränderung mit erneutem Tastendruck auf MENÜ.

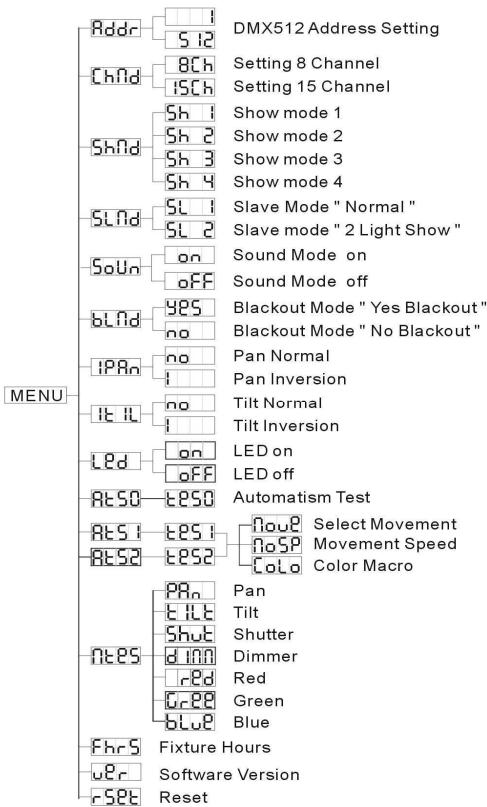

Showbetrieb

Zur Auswahl des Showbetriebs in Einzel- oder Reihenbetrieb.

• MENÜ-Taste drücken bis Shfd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Show 1), (Show 2), (Show 3) oder (Show 4) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Taste erneut drücken.

Show 1 - Bodenmontage, Neigungswinkel 210° .

Show 2 - Deckenmontage, Neigungswinkel 90° .

Show 3 - Montage auf dem Lautsprecher,

Der Scheinwerfer ist stets auf das Publikum ausgerichtet, beispielsweise vor der Bühne.

Schwenkwinkel (von links nach rechts): 160°. Neigungswinkel: 90° (60° oberhalb des Horizonts, 30° unterhalb des Horizonts).

Show 4 - Montage unter der Decke.

Der Scheinwerfer projiziert hauptsächlich vor der Bühne. Schwenkwinkel (von links nach rechts): 160°. Neigungswinkel: 90° (vertikal, vorn 75°, hinten 15°).

Reihenbetrieb

Untergerät arbeitet entgegengesetzt oder synchron mit dem Hauptgerät.

• MENU-Taste drücken, bis 5.1.1d im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Normal) oder (2 Lightshow) auswählen.
• Sobald der richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Sound Mode (Musikmodus)

Damit das Gerät im Takt der Musik arbeitet bei Verwendung im Standalone- oder Master/Slave-Betrieb

• MENU-Taste drücken, bis SaH im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit DOWN und UP oder eFF auswählen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Blackout

Blackout: Wird kein DMX-Signal erkannt, geht das Gerät in Blackout und wartet auf das DMX-Signal.

Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um.

• MENU-Taste drücken bis blnd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Blackout ein) oder n b0 (kein Blackout) auswählen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

SchwenkUmkehrung

Normal: Schwenkbewegung ist nicht umgekehrt.

Schwenk Umkehrung: Schwenkbewegung ist umgekehrt.

• MENU-Taste drücken bis Pan im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Schwenk Umkehrung) auswählen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Neigung Umkehrung

Normal: Neigungsbewegung ist nicht umgekehrt.

Neigung Umkehrung: Neigungsbewegung ist umgekehrt.

• MENÜ-Taste drücken bis TELE im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Neigung Umkehrung) einstellen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

LED Display

Display an: Display ist ständig eingeschaltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENU-Taste drücken bis LEDs im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswählen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

At50 At51 At52 Selbsttest

Zur Aktivierung der 3 eingebauten "Self-test"-Programme, die alle Möglichkeiten des Geräts anzeigen.

• Drücken Sie den MENU Knopf bis [At50] [At51] oder [At52] auf dem Display erscheint.
• At50 ist ein vollautomatisches Testprogramm
• At51 und At52 sind Testprogramme, bei denen Sie manuell verschiedene Parameter für Bewegung, Bewegungsgeschwindigkeit und Farbe einstellen können.
• Mit EINGABE (ENTER) Selbsttest starten.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

NE85 Master Mode

Zur Aktivierung eines anderen Testprogramms, bei dem Sie manuell alle Parameter des Geräts einstellen können.

• Drücken Sie die MENU-Taste bis NEcS auf dem Display erscheint.
• Drücken Sie die ENTER-Taste und das Display beginnt zu blinken. Benutzen Sie die DOWN- und UP-Knöpfe zum Auswählen: PAn, EIL, Shd, dinn, LEd, Cred, BLue.
• Sobald ein Modus ausgewählt wurde, drücken Sie die ENTER-Taste: das Display beginnt zu blinken, um anzuzeigen, dass Sie einen Wert zwischen 000 und 255 einstellen können.

Hinweis: wenn innerhalb von 8 Sekunden kein Knopf gedrückt wird, schaltet sich das Testprogramm automatisch aus.

Fhr5 Stundenzähler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drücken, bis Fhr5 im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

UER Software Version

Zur Anzeige der auf dem Gerät installierten Software Version.

• Drücken Sie die MENU-Taste, bis auf dem Display aufblinkt.
• Drücken Sie die ENTER-Taste, um die Software Version auf dem Display anzuzeigen.
• Um zu den Funktionen zurückzukehren, drücken Sie die MENU-Taste.

rSET Zurückstellung

Zur erzwungenen Rückstellung des Geräts.

• MENU-Taste drücken, bis „SPE“ im Display blinkt.
• Mit EINGABE (ENTER) alle Einstellungen auf die Standardeinstellungen zurücksetzen.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

Bitte lesen Sie auch im Kapitel DMX-Kanal-Konfiguration über Rückstellung in DMX nach.

Home Position Adjust (Anpassung der Grundeinstellung)

Zur Anpassung der Grundeinstellung folgender Funktionen: Pan, Tilt, B-rot, B-grün, B-blau

• Drücken Sie die MENU-Taste, um in das Hauptmenü zu gelangen („Addr“ auf dem Display).
• Drücken Sie jetzt die ENTER-Taste ungefähr 5 Sekunden lang, um in den Offset-Modus zu gelangen.
• Benutzen Sie die DOWN- und UP-Knöpfe, um die Funktion auszuwählen, die Sie anpassen möchten.
• Drücken Sie die ENTER-Taste und das Display beginnt zu blinken.
• Benutzen Sie die DOWN- und UP-Knöpfe, um die Grundeinstellung anzupassen.
• Drücken Sie die ENTER-Taste, um Ihre Einstellung zu bestätigen (oder automatische Rückkehr zu den Hauptfunktionen ohne Änderungen nach 8 Sekunden).

Um zu den Funktionen zurückzukehren, ohne eine Einstellung zu verändern, drücken Sie wieder die MENU-Taste.

ANSCHLUSS DES GERÄTS MIT DMX

Das DMX-Protokoll ist ein weltweit verbreitetes Hochgeschwindigkeitssignal zur Steuerung von intelligenten Beleuchtungsanlagen. DMX-Controller und ähnliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgeglichenen Kabel (z.B. BriteQ ref. 7-0063) in Reihe geschaltet sein. Zur Verhinderung von unerwünschten Effekten durch Störungen muss ein 90 Ω bis 120 Ω Endwiderstand verwendet werden. Niemals Y-Splitter-Kabel verwenden, das funktioniert einfach nicht!

Jeder Lichteffekt in der Reihenschaltung besitzt seine eigene Startadresse, so dass sie vom Controller erreicht und dekodiert werden können.

EINSTELLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jedes einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unmöglich, Ihnen in dieser Bedienungsanleitung zu erklären, welche Startadresse Sie einzustellen haben. Das hängt vollständig von dem verwendeten Controller ab... Also, bitte lesen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

BEDIENUNG DES GERÄTS

Bei jedem Einschalten wird auf dem Display "LedU" angezeigt und ähnliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden hören Sie einige Betriebsgeräusche. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielen.

Sie können das Gerät auf 3 verschiedene Weisen bedienen:

Als Haupt-/Untergerät mit eingebauten, vorprogrammierten Funktionen, mit Easy Controller, mit Universal DMX Controller

ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen lassen wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das erste Gerät die nachfolgenden Geräte und erzeugt eine automatische, tongesteuerte, synchronisierte Lightshow. Am DMX Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchron mit der Musik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menü des Hauptgeräts AUSgeschaltet ist, anderenfalls passiert gar nichts! Mehr dazu bitte im Kapitel "Hauptmenü" nachlesen.

HAUPTGERÄT hat 2 eingebaute Shows: Sie können Sh (Show 1), Sh

(Show 2), (Show 3) oder (Show 4) direkt im Menü des Hauptgeräts auswählen.

• UNTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergeräte eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einfügen (Schwenk/Neigung des Untergeräts ist umgekehrt) → im Menü der Untergeräte zu Option SLD gehen und auswählen:

→ NormalUntergerät: Untergerät arbeitet synchron mit Hauptgerät. → 2 Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 "Easy Controller". Diesen kleinen Controller einfach an der 1/4" Buchse des Hauptgeräts anschließen und dann folgende Funktionen steuern:

Stand By	Blackout des Geräts
Function	1. Sync. Strobe 2. Doppellicht-Strobe 3. Musik-Strobe	Wählen Sie Show 1-4	Überblendgeschwindigkeit - schnell Überblendgeschwindigkeit - mittel Überblendgeschwindigkeit - langsam
Mode	Musik (LED OFF)	Show (LED blinkt)	LED an

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden.
• Gerät innen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.
• Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel muss in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen.
• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.
• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage säubern.

Achtung: Wir empfehlen dringend, die Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführen zu lassen!

TECHNISCHE EINZELHEITEN

Netzspannung:

Klangregler:

Pan/Tilt:

Abstrahlwinkel:

DMX Anschlüsse:

LED

Abmessungen:

Gewicht:

AC 230V, 50Hz

Eingebautes Mikrofon

540°/220°

25° (15° und 45° Linsen optional erhältlich)

3-poliger XLR-Stecker/Buchse

36 x LUMILED® 1 Watt

266 × 276 × 302 mm

9 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuchs von unserer Website herunterladen: www.beglec.com
