MANUAL DE USUARIO PL380 QSC AUDIO

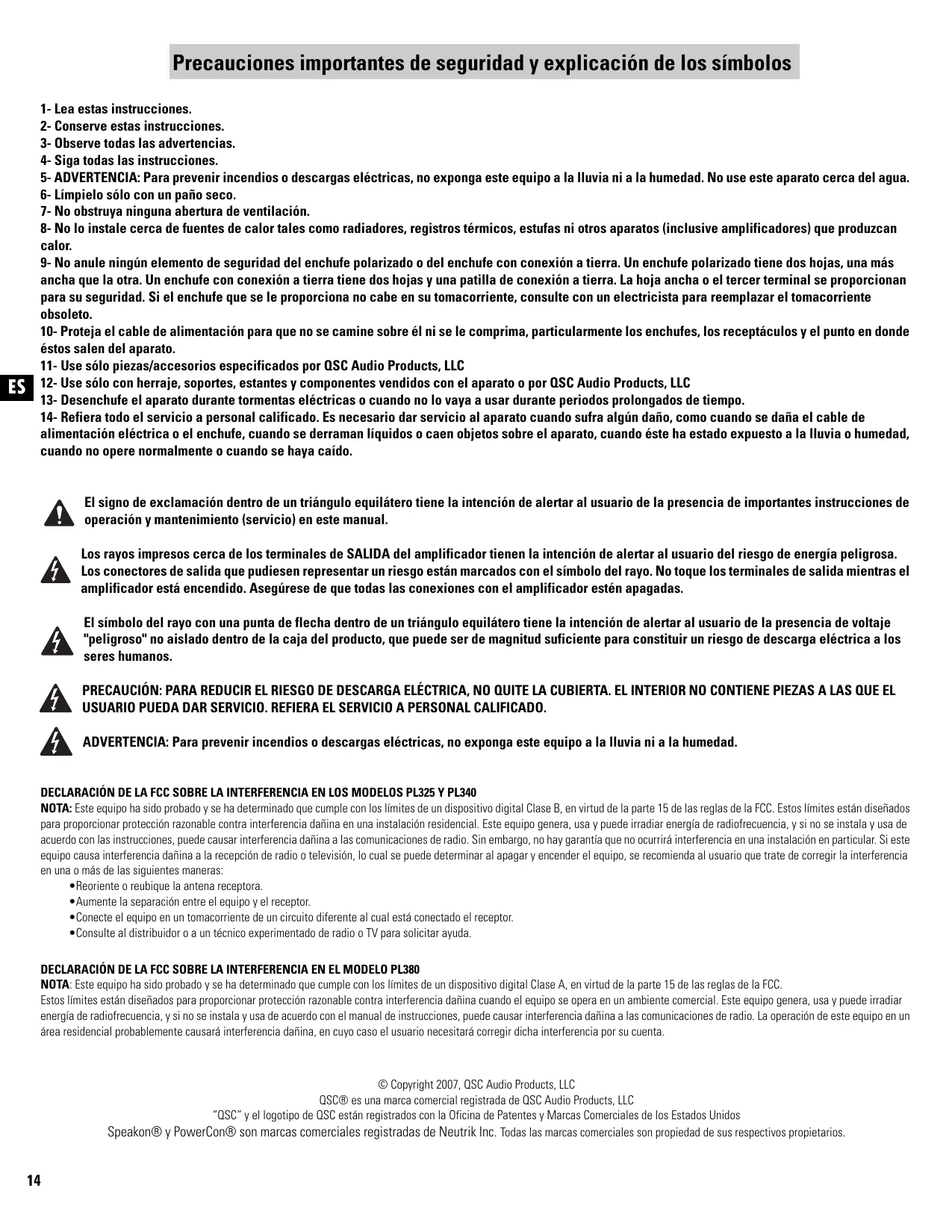

6- Nettoyer uniquement avec un chiffon sec.

7- Ne pas bloquer les bouches d'aération.

8- N'installer à proximité d'aucune source de chaleur comme des radiateurs, des registres de chaleur, des poêles ou d'autres appareils (y compris des

amplis) qui dégagent de la chaleur.

9- Ne pas éliminer la sécurité de la fiche polarisée ou de terre. Une fiche polarisée comporte deux broches, l'une étant plus large que l'autre. Une fiche de

terre a trois broches dont une broche de terre. La broche large ou troisième broche assure la sécurité. Si la fiche fournie n'entre pas dans la prise,

consulter un électricien pour faire remplacer la prise obsolète.

10- Protéger le cordon d'alimentation pour que personne ne puisse marcher dessus, qu'il ne puisse pas être pincé, surtout les fiches, les prises de courant

d'entretien et le point d'émergence du cordon de l'appareil.

11- Utiliser uniquement les accessoires spécifiés par QSC Audio Products, LLC

12- Utiliser uniquement avec la visserie, les supports, socles et composants vendus avec l'appareil ou par OSC Audio Products, LLC

Le point d'exclamation dans un triangle équilatéral a pour objet de signaler à l'utilisateur d'instructions importantes d'utilisation et de À maintenance (réparation) dans ce manuel.

Les éclairs apparaissant à côté des bornes de sortie (OUTPUT) de l'amplificateur ont pour objet de signaler à l'utilisateur le risque que présente une

À énergie dangereuse. Les connecteurs de sortie pouvant poser un risque sont signalés par un éclair. Ne pas toucher les bornes de sortie lorsque l'amplificateur est sous tension. Établir tous les branchements avec l'amplificateur hors tension.

à L'éclair fléché situé dans un triangle équilatéral a pour objet de signaler à l'utilisateur la présence d'une tension « dangereuse » non isolée dans le boîtier du produit suffisante pour présenter un risque d'électrocution pour l'homme.

à ATTENTION : POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE PAS RETIRER LE CAPOT. AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR À

L'INTÉRIEUR. CONFIER TOUTE RÉPARATION À UN PERSONNEL QUALIFIÉ.

À AVERTISSEMENT : Pour écarter les risques d'incendie et d'électrocution, ne pas exposer ce matériel à la pluie ou l'hui

DÉCLARATION DE LA FCC SUR LES INTERFÉRENCES POUR LES MODÈLES PL325 ET PL340

REMARQUE : Suite à des tests, cet appareil s'est avéré conforme aux limites d'un appareil numérique de classe B, dans le cadre de la section 15 des règlements de la FCC. Ces limites visent à fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut rayonner une énergie haute fréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il risque d'interférer avec les communications radio. Toutefois, il n'est pas possible de garantir l'absence d'interférences dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception radio ou TV, ce qui peut être déterminé en l'éteignant puis en le rallumant, l'utilisateur est encouragé à essayer de corriger l'interférence en prenant l'une au moins des mesures suivantes

eRéorientation ou déplacement de l'antenne réceptrice.

«Éloignement de l'appareil par rapport au récepteur.

eBranchement de l'appareil sur une prise secteur appartenant à un autre circuit que celui du récepteur.

*Sollicitation de l'assistance du revendeur ou d'un spécialiste radio/TV.

DÉCLARATION DE LA FCC SUR LES INTERFÉRENCES POUR LE MODÈLE PL380

REMARQUE : Suite à des tests, cet appareil s'est avéré conforme aux limites d'un appareil numérique de classe À, dans le cadre de la section 15 des règlements de la FCC Ces limites visent à fournir une protection raisonnable contre les interférences nuisibles dans une installation commerciale. Cet appareil produit, utilise et peut rayonner une énergie haute fréquence et, si n'est pas installé et utilisé conformément au manuel d'instructions, il risque d'interférer avec les communications radio. L'utilisation de cet appareil dans une zone résidentielle causera probablement des interférences nuisibles, que l'utilisateur devra corriger

© Copyright 2007, QSC Audio Products, LLC QSC® est une marque déposée de QSC Audio Products, LLC OSC et le logo OSC sont des marques déposées auprès de l'U.S. Patent and Trademark Office.

Speakon® et PowerCon® sont des marques déposées de Neutrik Inc. Toutes les marques de commerce sont la propriété de leur détenteur respectif.

Comme il n'y a pas de traitement numérique interne ou retard de signal,

ces amplificateurs peuvent être librement combinés à tous les types CARACTÉRISTIQUES

d'amplificateurs traditionnels. Le QSC DataPort permet l'accès à la *Alimentation à mode de commutation PowerLight pour une FR gamme complète QSC de processeurs numériques et systèmes de rendement énergétique maximum et une performance audio

moniteur à télécommande améliorée

Circulation d'air et dissipateurs de chaleur en aluminium

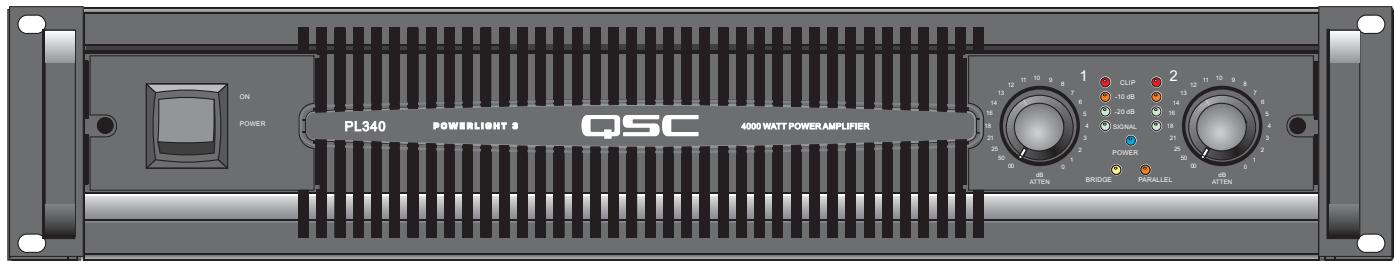

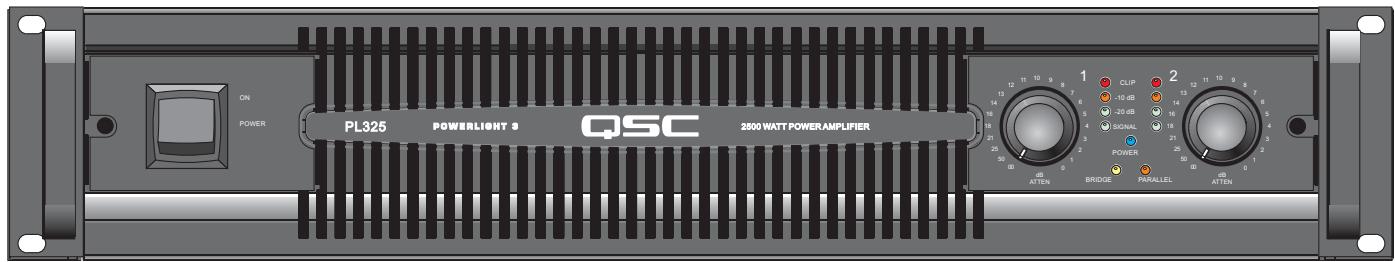

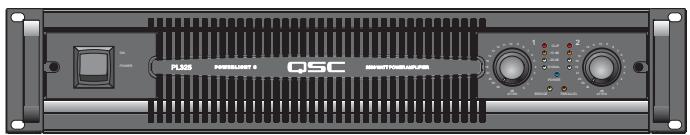

Le PL325 et le PL340 pérennisent la tradition du PowerLight qui a vu le : massif pour un refroidissement maximum

jour en 1994, en conjuguant un bloc d'alimentation à mode de

commutation puissant, léger et écoénergétique à notre section de sortie *DataPort prend en charge la télécommande par ordinateur et/ linéaire de catégorie H la plus avancée. Leur performance audio de ou les modules DSP-4 externes qualité optimale, leur haute capacité thermique et leur robustesse + Commandes de gain à détente réglables par incréments de parfaitement adaptée aux tournées continuent à occuper le premier rang. 1 dB pour un calibrage précis

un : N : +Boutons amovibles à plaque de sécurité verrouillable pour

Le PL380 conjugue l'alimentation PowerLight à une section de sortie éviter toute modification non autorisée

audio de catégorie D, multipliant ainsi par deux la puissance de sortie tout en réduisant encore les pertes. La section de sortie de catégorie D surpasse la plupart des amplificateurs linéaires concurrents, offrant la meilleure performance audio pleine gamme disponible dans cette puissance. Tous les modèles ont une signature sonique neutre, qui pilote même les charges difficiles sans comportement perturbateur ni changement de qualité tonale.

eLimiteur d'amplitude indépendant modifiable par l'utilisateur et filtre basse fréquence indépendants sélectionnable pour chaque canal.

Trois gains d'entrée sélectionnables (26 dB, 32 dB ou 1,2 V)

sophistiqués. Ces systèmes procurent la plus haute plage dynamique

possible sans laisser l'amplificateur dépasser ses limites de sécurité

eNeutrik Speakon® et sorties à borne de raccordement à l'épreuve d'un contact

eee k : : N nl : ® . d'exploitation. Pour éviter le déclenchement intempestif de ces systèmes *Le câble d'alimentation Neutrik PowerCon ” reste bien de protection et protéger les précieux haut-parleurs, lire ces instructions branché en tournée pour tirer le maximum de performance des amplificateurs QSC. Garantie de 3 ans, avec contrat de maintenance prolongé à

3 ans en option PL325 et PL340

Amplificateurs de puissance PowerLight 3,

watts à la limitation d'amplitude Le circuit de sortie de catégorie H linéaire double le

rendement standard de catégorie B, réduisant les exigences de refroidissement et d'intensité de courant alternatif

Modèle 8 ohms 4 ohms 2 ohms

Pour l'installation, voir la l'avant. Ne pas boucher.

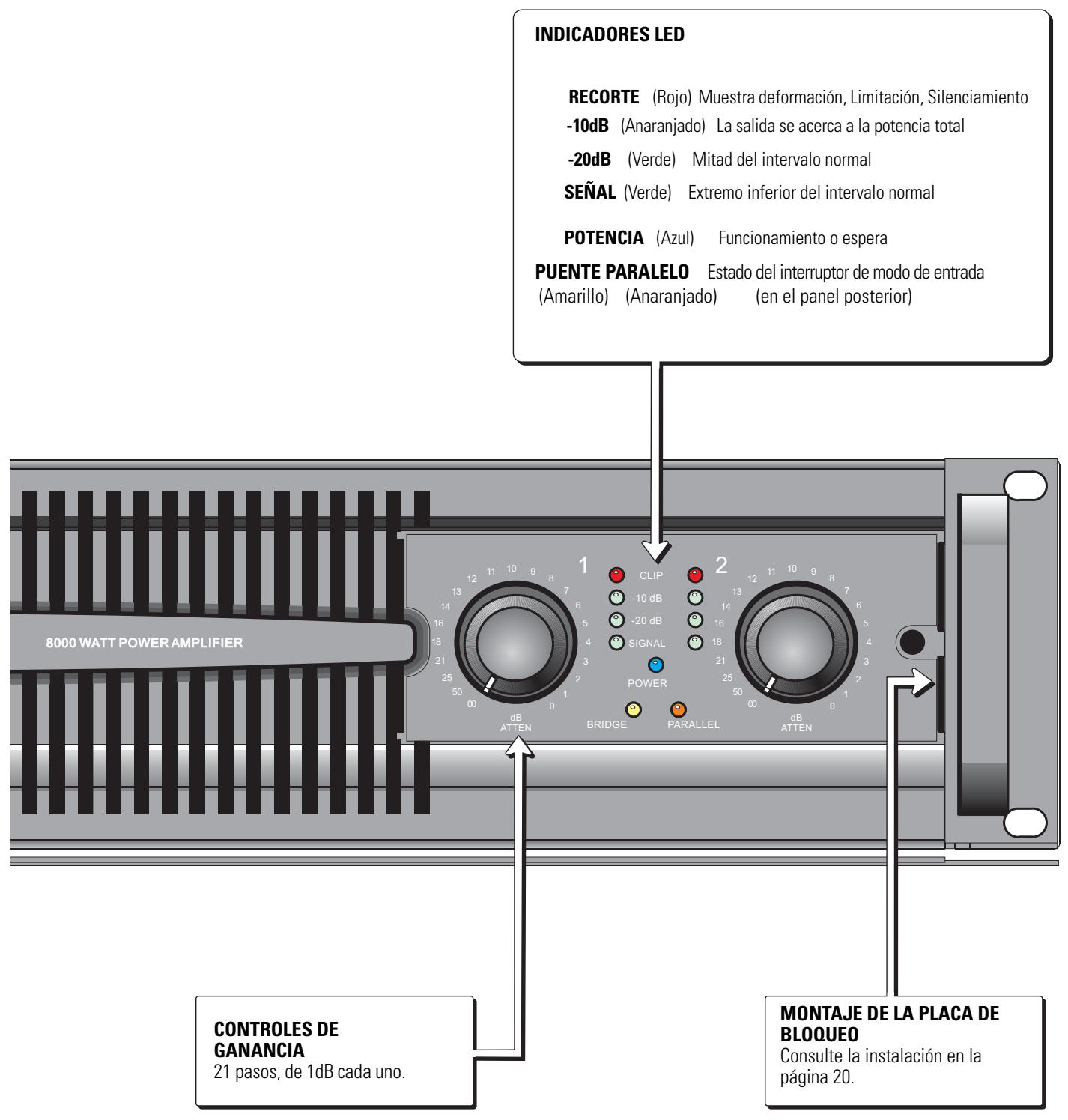

SIGNAL (vert) Limite inférieure de la plage normale

POWER (bleu) Fonctionnement ou Attente

BRIDGE PARALLEL État du sélecteur de mode d'entrée

eLe voyant clignote en rouge vif durant une limitation d'amplitude. L'intensité et la durée coïncident avec l'audibilité de la limitation d'amplitude.

eLa lumière du voyant est tamisée (demi-intensité) durant une limitation d'amplitude. Ceci peut se manifester sur tous les produits lorsque le circuit de limitation d'amplitude est activé. Le PL380 utilise également la limitation pour protéger contre toute surchauffe, sortie de haute fréquence excessive et surcharge de puissance prolongée.

VOYANT -10dB (orange, un par canal).

<S'allume quand le canal d'amplificateur atteint les 10 derniers dB de sa gamme de puissance (entre 10 et 100 % de la puissance nominale). Le voyant est orange pour signaler qu'une limitation d'amplitude est proche.

VOYANT -20dB (vert, un par canal).

<S'allume quand le canal d'amplificateur se situe entre 10 à 20 dB en dessous de la limitation d'amplitude (entre 1 et 10 % de la puissance nominale]. Il doit normalement s'agir d'une zone « sûre » de fonctionnement.

VOYANT SIGNAL (vert, un par canal).

<S'allume lorsque le niveau de signal atteint -35 dB, ce qui devrait produire un son facilement audible dans les haut-parleurs. Si ce voyant reste allumé quand aucun signal n'est attendu, c'est peut-être le signe d'interférences ou d'autres conditions anormales.

Le voyant POWER bleu doit s'allumer dès que la mise sous tension de l'appareil. Îl peut se tamiser sensiblement lorsque l'amplificateur est en mode Attente.

Avec le couvercle de verrouillage fourni avec cet amplificateur, les voyants sont toujours visibles, mais il ne semble exister aucune commande de gain. Prérégler les commandes de gain et retirer les boutons avec précaution en tirant droit. Retirer partiellement la vis située sur le bord extérieur de la plaque avant à l'aide d'une clé à six pans de 3,5 mm. Glisser l'extrémité crantée du couvercle de verrouillage sous la vis, laisser le côté gauche tomber dans le dernier évent, puis le glisser vers la droite jusqu'à ce que les deux extrémités affleurent la plaque avant. Tous les trous de voyants doivent être désormais alignés. Serrer la vis avec précaution

Ou bien, retirer chaque bouton de gain et les recouvrir individuellement avec les bouchons fournis.

FENTES DE VENTILATION DU PANNEAU AVANT

«Les amplificateurs QSC aspirent l'air par l'arrière et l'évacuent par l'avant, ce qui permet la dissipation de chaleur sans chauffer le bâti.

Le ventilateur accélère en fonction de la chauffe de l'amplificateur pour expulser une plus grande quantité d'air chaud. La température de l'air évacué peut être facilement détectée, à la différence des amplificateurs à évacuation par l'arrière qui peuvent sembler froids à l'avant, alors qu'ils évacuent de l'air chaud dans le bâti.

eLes utilisateurs remarqueront que le PL380 chauffe sensiblement au ralenti. Ceci est normal pour la technologie catégorie D qui, traitant toujours un peu d'énergie, est en action constante. La capacité de refroidissement est grande et la température ne changera guère à moins que l'amplificateur ne fonctionne à très haute puissance.

INSTALLATION DES POIGNÉES EN OPTION

eLes poignées sont emballées avec les vis cruciformes requises. Enfiler les vis dans les trous ronds situés à l'intérieur des trous de fixation sur bâti.

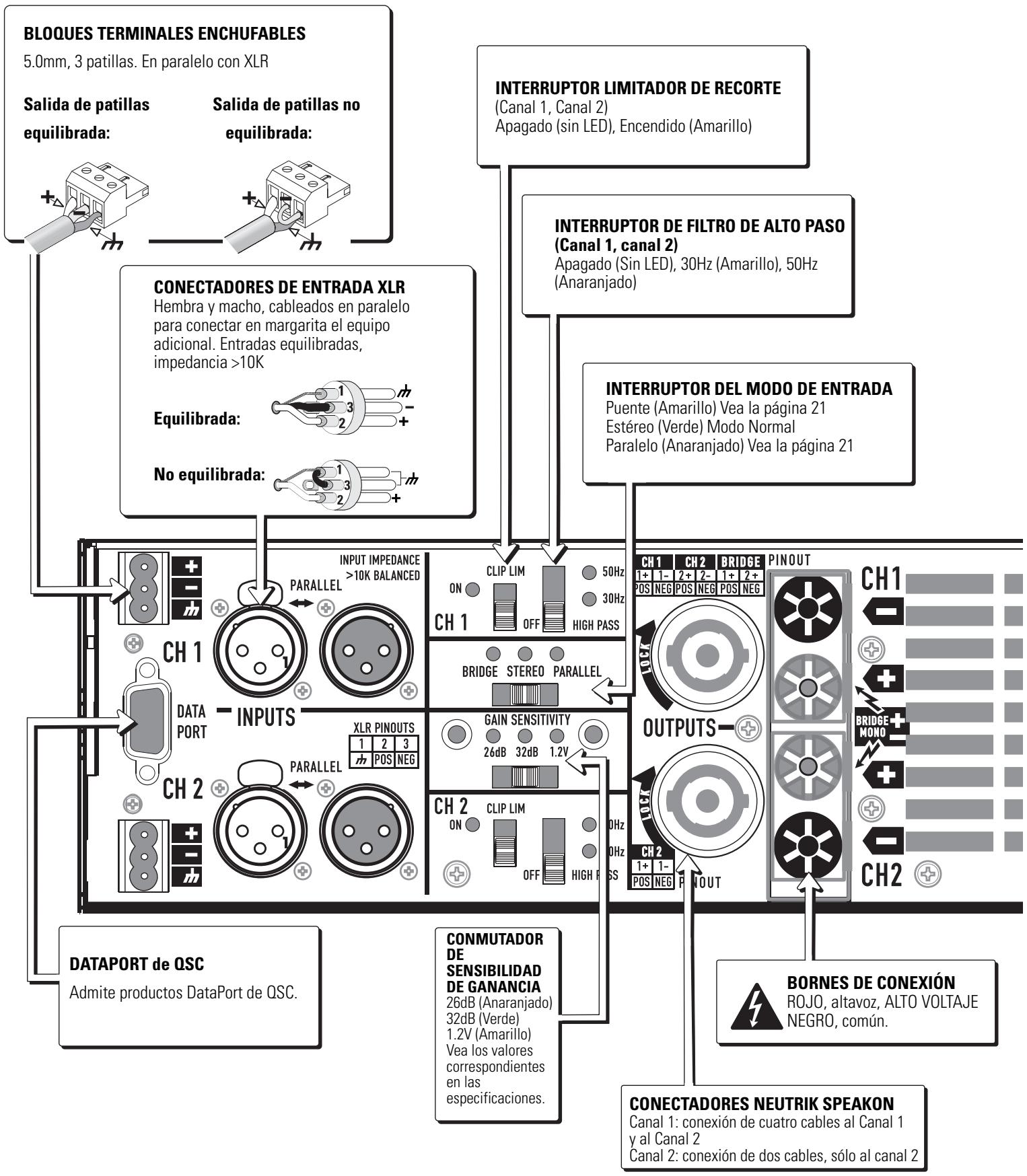

Le branchement en parallèle des DataPort est utilisé pour la première fois sur la série PL3. Par conséquent, les signaux connectés par DataPort peuvent être raccordés à d'autres amplificateurs. Ne pas utiliser de connecteurs non équilibrés sous peine de déséquilibrer et éventuellement compromettre le niveau de tous les signaux connectés à ce canal.

Du fait que les signaux DataPort de la série PL3 sont connectés comme toute autre entrée, le sélecteur Gain Sensitivity affectera également le gain concernant ces entrées. Ce, parce que les appareils QSControl lisent le réglage du sélecteur

Les gains et sensibilités d'entrée pour chaque modèle apparaissent dans les caractéristiques techniques.

BRANCHEMENT DES HAUT-PARLEURS -— SPEAKONS

<Ch1 procure un accès « 4 fils » aux deux canaux en utilisant la convention standard : Ch1 utilise 1+ et 1-, et Ch 2 utilise 2+ et2- <Ch2 procure un accès « 2 fils » au Ch 2 seulement, en utilisant 1+ et 1-.

BRANCHEMENT DES HAUT-PARLEURS - BORNES DE RACCORDEMENT

- AVERTISSEMENT : utiliser une méthode de câblage sûre dans la mesure où les tensions de sortie peuvent être dangereuses.

CÂBLE D'ALIMENTATION ET TENSION C.A.

Les amplificateurs série PL3 sont configurés pour des tensions c.a spécifiques. Les produits fonctionnent en toute sécurité sur la plage normale de variation de ligne c.a, mais la performance nominale s'applique uniquement à la tension nominale. Lorsque les réglementations le permettent, les produits ont des cordons détachables et sont expédiés avec des fiches c.a adaptées à la tension c.a prévue (voir Caractéristiques techniques).

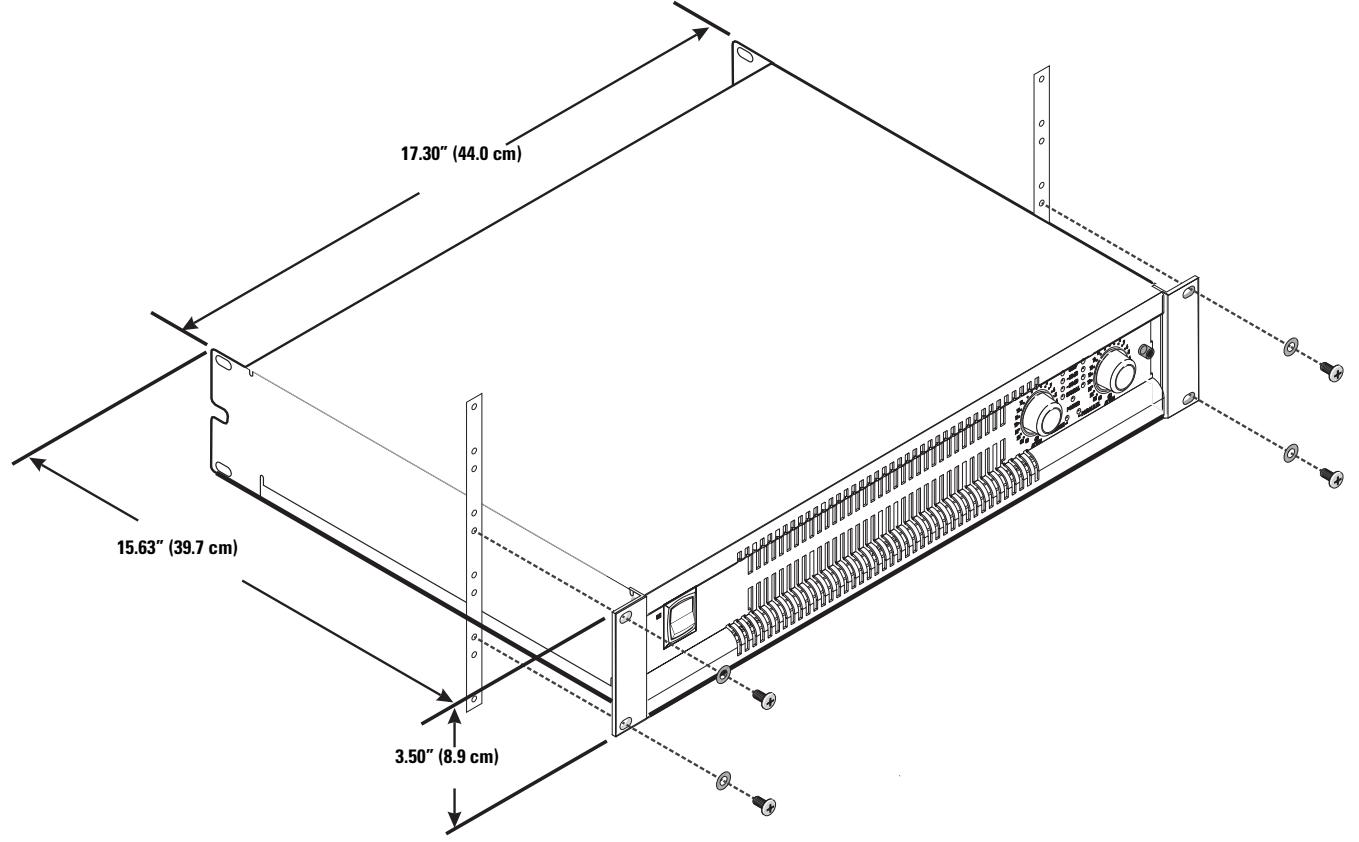

Pour les applications portables, mobiles ou autres où le bâti pourra être déplacé, nous vous recommandons vivement de soutenir l'arrière de l'amplificateur. Un kit de pattes de fixation pour bâti arrière est disponible auprès des services techniques de QSC.

Les poignées de bâti en option ont des points de préhension à chaque extrémité, ce qui permet de soulever et de placer plus facilement

l'amplificateur dans le bâti

Appel de courant secteur (-)

REMARQUE ! L'appel de courant indiqué correspondant à une alimentation secteur de 120 V (-). Pour les modèles de 230 V {-), multiplier les valeurs indiquées par 0,5.

1/8 de puissance (bruit rose] représente un programme typique avec limitation d'amplitude occasionnelle. Utiliser cette valeur nominale pour la plupart des applications.

+1/3 de puissance (bruit rose) représente un programme sévère avec forte limitation d'amplitude.

Pleine puissance (régime sinusoïdal) représente une onde sinusoïdale continue avec une limitation d'amplitude de 1 %.

Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la garantie de QSC, rendez-vous sur le site www.qscaudio.com.

Contactez-nous au 800-854-4079 ou visitez notre site Web www.qscaudio.com.

Comment prendre contact avec QSC Audio Products
