MANUAL DE USUARIO 100 AMP AUTOMATIC TRANSFER SWITCH GENERAL ELECTRIC

Manual de instalación y del operario 100/200 Amperios Interruptor de transferencia automática

con seccionador de servicio y sistema de gestión de energía Symphony™ II Preguntas? La ayuda es justa un momento lejos!

Llamada: Línea Directa de generador de hogar

800-743-4115 M-F 8-5 CT Gracias por comprar este conectador automático de Briggs & Stratton® Power Products. Este producto está diseñado para utilizarse con generadores de reserva domésticos específicos y puede no funcionar con generadores o módulos remotos producidos por otros fabricantes. Recurra a un electricista profesional cualificado para determinar si este equipo se puede utilizar con equipo fabricado por terceros. Si se utiliza y mantiene de acuerdo con las instrucciones de este manual, su sistema le proporcionará muchos años de funcionamiento fiable. Este manual contiene información de seguridad para que usted conozca los peligros y riesgos propios de este sistema y cómo evitarlos. Se ha realizado el máximo esfuerzo para que la instalación resulte segura, sencilla y económica. Debido a que cada instalación es única, es imposible conocer y recomendar todos los procedimientos y métodos posibles para efectuarla. No conocemos todos los riesgos y/o resultados posibles de cada método o procedimiento existente. Es importante que lea y comprenda perfectamente estas instrucciones antes de intentar instalar o utilizar este equipo. Guarde estas instrucciones para futuras consultas. Este conectador y los módulos remotos opcionales deben ser instalados por un profesional antes de utilizarlos. Consulte la sección de instalación de este manual y las instrucciones de instalación que vienen con los módulos remotos. Los conectadores y los módulos remotos sólo deben ser instalados por electricistas con licencia. Las instalaciones deben cumplir estrictamente la totalidad de los códigos, estándares y regulaciones federales, estatales y locales vigentes. El instalador debe seguir las instrucciones detalladamente. Ubicación

Nunca debe ir demasiado lejos para encontrar el soporte y servicio de Briggs & Stratton para su sistema. Consulte las Páginas Amarillas. Existen múltiples distribuidores de servicio autorizados que ofrecen un servicio de calidad. También puede comunicarse con el Servicio Técnico por teléfono al 800-743-4115 entre 8:00 a. m. y 5:00 p. m. Hora del Centro; o bien, busque un distribuidor en BRIGGSandSTRATTON.COM, donde se incluye una lista de distribuidores autorizados. Llene la siguiente información y conserve su factura para facilitar la identificación de la unidad en caso de que surjan problemas relacionados con la compra en el futuro. Conectador Número de modelo Versión Número de serie Fecha de compra PRIORIDAD Módulo remoto Módulo remoto Módulo remoto Módulo remoto Módulo remoto Módulo remoto Módulo remoto Módulo remoto

• Módulo remoto N/A Módulo remoto Tabla de contenido Instrucciones importantes de seguridad p. 4
• Instalación p. 5
• Responsabilidades del propietario p. 5
• Orientación al propietario p. 5
• Responsabilidades del distribuidor / técnico instalador p. 5
• Descripción del equipo p. 5
• Inspección en el momento de la entrega p. 7
• Directrices de montaje p. 7
• Interconexión de los cables de alimentación p. 11
• Terminales de control de supervisión p. 12
• Configuración del sistema p. 14
• Configuración del módulo remoto p. 14
• Prueba del conectador automático p. 15
• Prueba del sistema de gestión de energía Symphony II p. 15

Funcionamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

• od r tio Monitor de alimentación Symphony™ II (opcional) p. 17
• Puerta de la caja p. 17
• LED de estado p. 18
• Indicadores de estado de los LED del módulo remoto p. 19

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Resolución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 Especificaciones del producto . . . . . . . . . . . . . . . . . . . . . . . . .24

Guarde estas instrucciones Instrucciones importantes de seguridad GUARDE ESTAS INSTRUCCIONES - Este manual contiene instrucciones importantes que se deben seguir durante la instalación y el mantenimiento del equipo. Símbolos sobre la seguridad y significados Descarga eléctrica ADVERTENCIA Peligro de descarga. La instalación de un cable de baja y alta tensión en el mismo conducto podría provocar daños materiales, lesiones graves o incluso la muerte.

• No tienda un cable de baja y alta tensión en el mismo conducto a menos que el valor nominal de aislamiento en TODO el cableado sea de 600 V. Para obtener más información, consulte el NEC. ADVERTENCIA Una conexión a tierra defectuosa del equipo podría provocar electrocución, así como lesiones graves o incluso la muerte. Lea el manual

• No toque los cables pelados.
• No utilice el equipo con cables desgastados, deshilachados o deteriorados de cualquier otra forma.
• No manipule los cables eléctricos si se encuentra en una zona húmeda, está descalzo o tiene las manos o los pies mojados.
• Si tiene que trabajar junto a una unidad en funcionamiento, manténgase en una superficie aislada y seca para reducir el riesgo de descarga eléctrica.
• No permita que personas no cualificadas o niños utilicen o reparen el equipo.
• En caso de accidente provocado por una descarga eléctrica, desconecte inmediatamente todos los suministros de energía eléctrica y póngase en contacto con las autoridades locales. Evite el contacto directo con la víctima. ADVERTENCIA El equipo contiene alta tensión que podría provocar electrocución, así como lesiones graves o incluso la muerte.

• A pesar de la seguridad del diseño del sistema, si éste se utiliza con imprudencia, ignorando su mantenimiento o sin las debidas precauciones, se podrían provocar lesiones graves o incluso la muerte.

El símbolo de alerta de seguridad indica un posible riesgo para su integridad física. Se utiliza una palabra de señalización (PELIGRO, ADVERTENCIA o ATENCIÓN) junto con el símbolo de alerta para designar un grado o nivel de gravedad de riesgo. Se puede utilizar un símbolo de seguridad para representar el tipo de riesgo. La palabra de señalización AVISO se utiliza para hacer referencia a una práctica no relacionada con una lesión física. PELIGRO indica un riesgo que, de no evitarse, provocará la muerte o lesiones de gravedad. ADVERTENCIA indica un riesgo que, de no evitarse, podría provocar la muerte o lesiones de gravedad. ATENCIÓN indica un riesgo que, de no evitarse, podría provocar lesiones leves o moderadas. AVISO hace referencia a una práctica no relacionada con una lesión física. El fabricante no puede prever toda circunstancia que conlleve un riesgo potencial. Por tanto, las advertencias de este manual, así como las etiquetas y calcomanías adheridas a la unidad, no incluyen todos los riesgos posibles. Si utiliza un procedimiento, método de trabajo o técnica de uso no recomendado específicamente por el fabricante, deberá asegurarse de que es seguro tanto para usted como para otras personas. También deberá asegurarse de que el procedimiento, método de trabajo o técnica de uso que elija no hace que el equipo sea inseguro.

ADVERTENCIA Determinados componentes en este producto y los accesorios relacionados contienen sustancias químicas declaradas cancerígenas, causantes de malformaciones, y otros defectos congénitos por el Estado de California. Lávese las manos después de manipular estos elementos. AVISO La instalación de este equipo debe cumplir estrictamente la totalidad de los códigos, estándares y regulaciones vigentes, por lo que sólo debe ser llevada a cabo por un electricista cualificado.

AVISO Un tratamiento inadecuado del equipo podría estropearlo y acortar su vida útil.

• Utilice el equipo sólo para los usos previstos.
• En caso de dudas sobre su uso, diríjase al distribuidor o a Briggs & Stratton Power Products.
• No exponga el equipo a un exceso de humedad, polvo, suciedad o vapores corrosivos.
• Manténgase alerta en todo momento cuando utilice este equipo. Nunca lo utilice ni manipule en condiciones de fatiga física o mental.
• Si se calientan excesivamente los dispositivos conectados, apáguelos y abra sus interruptores o quite sus fusibles. BRIGGSandSTRATTON.COM

• Lea y siga las instrucciones importantes de seguridad.
• Lea y siga las instrucciones que se indican en este manual.
• Es posible que el instalador tenga que proporcionar contactores nominales adecuados con base en las cargas que van a controlarse.
• Analice con el propietario la importancia de las prioridades de carga para decidir qué ajustes se realizarán en la prioridad de los módulos remotos.
• Si tiene dudas sobre la instalación, consulte los códigos federales, estatales y locales, así como a la autoridad competente.
• Asegúrese de que las cargas seleccionadas no sobrecarguen el generador. Si necesita más información sobre el conectador, llame al 800-743-4115 entre 8:00 a. m y 5:00 p. m., Hora del Centro. Descripción del equipo

Agradecemos sinceramente que nos haya elegido, por lo que hemos realizado un esfuerzo importante para que la instalación resulte segura, sencilla y económica. Debido a que cada instalación es única, es imposible conocer y recomendar todos los procedimientos y métodos posibles para efectuarla. Tampoco conocemos todos los riesgos y/o resultados posibles de cada método o procedimiento. Por tanto, la instalación del sistema sólo puede ser llevada a cabo por electricistas profesionales con licencia vigente. Las instalaciones deben cumplir estrictamente la totalidad de los códigos, estándares de la industria y regulaciones vigentes. Su equipo se suministra con este “Manual de instalación y del operario” combinado. Se trata de un documento importante que el propietario debe conservar después de haber terminado la instalación. Se ha realizado el máximo esfuerzo para reunir en este manual la información más precisa y actualizada. No obstante, el fabricante se reserva el derecho de modificar, alterar o mejorar de cualquier otra forma el sistema en cualquier momento y sin previo aviso. Responsabilidades del distribuidor / técnico instalador

od r tio Responsabilidades del propietario Para tomar decisiones bien fundadas y comunicarse eficazmente con el técnico instalador, lea y comprenda la sección de Orientación al propietario antes de contratar o iniciar la instalación del equipo. Para solicitar la instalación, póngase en contacto con la tienda en la que adquirió el equipo, con su distribuidor o con la compañía eléctrica. La garantía del equipo quedará ANULADA a menos que electricistas profesionales con licencia instalen el sistema. Orientación al propietario El conectador está diseñado para transferir las cargas seleccionadas de una instalación residencial normal al suministro de reserva en caso de una interrupción de alimentación primaria. La carga se conecta al suministro de alimentación de la red pública (normal) o al suministro doméstico de reserva (generador). El conectador monitoriza las tensiones de la red pública y del generador y conecta automáticamente las cargas a la fuente de alimentación apropiada. El sistema de gestión de energía Symphony™ II es muy flexible y utiliza módulos de tensión alta y baja individuales que se pueden montar en cualquier lugar entre el panel de distribución principal doméstico y el aparato gestionado. Dado que está diseñado para comunicarse a través del cableado de alimentación doméstico existente, la demanda de alimentación y la secuencia de prioridades de hasta 8 cargas de aparatos se transmiten de vuelta al generador de reserva, lo que evita con eficacia que el generador se sobrecargue y amplía el alcance y la eficiencia de la alimentación. El sistema puede crecer y se pueden añadir relés adicionales conforme cambien las necesidades de gestión de alimentación del propietario doméstico con el paso del tiempo. Sólo un electricista con licencia debe realizar la instalación doméstica de reserva. El conducto y los conductores de servicio se pueden cablear directamente desde el contador de vatios/hora hasta el conectador. No es necesario instalar un seccionador de entrada de servicio distinto, con su correspondiente cableado, para cumplir los códigos, los estándares y las regulaciones federales, estatales y locales correspondientes.

Las ilustraciones incluidas corresponden a circunstancias habituales y tienen por objeto familiarizarle con las opciones de instalación del sistema. La normativa local, la apariencia y las distancias son los aspectos que deberán tenerse en cuenta al negociar la instalación con un profesional. Al aumentar la distancia desde el servicio eléctrico, se deberá prever una compensación en cables y otros materiales necesarios para cumplir la normativa local vigente y evitar caídas de tensión eléctrica. Estos factores tendrán un efecto directo en el precio total de la instalación del equipo. El instalador deberá comprobar la normativa local Y obtener los permisos correspondientes antes de instalar el sistema.

• Lea y siga las instrucciones que se indican en este manual.
• Siga un plan regular de cuidado y uso del equipo, como se indica en este manual.

La señales de transmisión de radio AM, X10, el soporte de línea de alimentación (PLC), la fuente de alimentación ininterrumpida (UPS), los sistemas de supresión de voltaje transitorio (TVSS) y la tecnología de filtro de alimentación también pueden hacer que el sistema Symphony II no funcione como es debido. Estos pueden provocar interferencia con el sistema Symphony II durante la operación de la alimentación de reserva. Si se determina que el ruido de la línea de alimentación está provocando un problema de comunicación con el sistema Symphony II, los cambios siguientes pueden solucionarlo.

• Sustituir las balastras comerciales (de uso industrial) para tubos fluorescentes por balastras de uso residencial.
• Instalar un filtro EMI/RFI en serie y cerca del dispositivo problemático.
• Cambiar el cable del módulo remoto a la línea de alimentación opuesta (línea 1 o línea 2) de la del dispositivo problemático.
• Consulte la sección Resolución de problemas. El módulo remoto opcional de 50 A está diseñado de tal forma que el sistema Symphony controle la adición o eliminación de cargas de aparatos conectados a él con base en una configuración de prioridades definida por el usuario. Este módulo remoto gestiona cargas monopolares o bipolares de 120V CA o 240V CA de hasta 50 A. Por lo general, el relé del módulo remoto está abierto. Todos sus componentes se encuentran en una caja tipo 4 según NEMA, que es adecuada para uso en interiores y a la intemperie. El módulo remoto de tensión baja opcional está diseñado de tal forma que el sistema Symphony II controle la adición o eliminación de las cargas controladas por el contactor del aire acondicionado, de la bomba de calor o de tensión baja, con base en una configuración de prioridades definida por el usuario. El módulo remoto se encuentra en una caja tipo 4 según NEMA, que es adecuada para uso en interiores y a la intemperie.

Los principales componentes del conectador son un disyuntor bipolar de desconexión de la red pública, un disyuntor bipolar de desconexión del generador, un conectador bipolar de 2 posiciones de contacto, la tarjeta de circuito impreso de control del conectador, la tarjeta de circuito impreso de control del sistema de gestión de energía Symphony II, los terminales con fusibles de tensión de la red pública y el cableado de interconexión. Todos estos componentes se encuentran en una caja tipo 3R según NEMA, que es adecuada para uso en interiores y a la intemperie. El conectador es accionado por un solenoide alimentado desde entradas de la red pública o del generador y tiene interruptores de enclavamiento mecánicos y eléctricos, adecuados para eliminar la posibilidad de conectar la red pública a la salida del generador. Sus valores nominales son suficientes para conectar toda la alimentación de la red pública a la residencia. Asimismo, para la función de transferencia hay una palanca de cancelación manual. La tarjeta de control del conectador tiene circuitos activos que detectan las tensiones de la red pública y del generador. Genera una señal para el arranque del generador, conectador y retransferencia cuando se restablece la tensión en la red pública. La tarjeta de control del conectador cuenta con LED de estado que indican la fuente de energía disponible. La tarjeta de control del sistema de gestión de energía Symphony™ II contiene un botón de prueba, un LED de estado y ocho LED de carga de prioridad. Este sistema crea y envía señales a módulos remotos opcionales, para indicarles cuándo añadir (encender la alimentación) o eliminar (apagar la alimentación) la carga gestionada. La tecnología de soporte de la línea de alimentación del sistema Symphony II ha pasado por pruebas rigurosas y ha demostrado ser muy resistente. Sin embargo, ciertos tipos de dispositivos y aparatos en el hogar generan “ruido” en la línea de alimentación. Tales dispositivos pueden incluir balastras para tubos fluorescentes para uso no residencial, reguladores de voltaje, controles de velocidad (iluminación y ventiladores), equipo de baño, equipo de cocina, herramientas motorizadas, cargadores de teléfono y suministro de alimentación. Estos tipos de dispositivos tienen un impacto extenso sobre la comunicación de la línea de alimentación cuando se ubican cerca de un módulo remoto.

BRIGGSandSTRATTON.COM Directrices de montaje Después de abrir la caja de cartón, con cuidado inspeccione los componentes del conectador para detectar cualquier daño que pudiera haber ocurrido durante el envío. Si detecta faltas o daños en el momento de la entrega, solicite a la persona que realiza la entrega que anote todos los daños en Ia nota de entrega y que la firme bajo el área de pérdidas y daños del remitente. Si se detectan faltas o daños después de la entrega, póngase en contacto con el transportista para solicitar información sobre el procedimiento de reclamación. La garantía no cubre las partes faltantes o dañadas. Los circuitos del sistema del conectador se encuentran en una caja tipo 3R según NEMA, que es adecuada para uso en interiores y a la intemperie. Directrices de montaje de la caja:

• Instale la caja en una estructura de apoyo firme y sólida.
• La caja del conectador debe instalarse con elementos de fijación tipo 3R según NEMA, como mínimo, para conexiones de conductos.
• Para evitar la alteración de los contactos, nivele la caja verticalmente. Para ello, puede usar arandelas entre la caja y la superficie de montaje.
• NUNCA instale los componentes del sistema donde haya riesgo de goteo de sustancias corrosivas en la caja.
• Proteja los componentes del sistema en todo momento contra el exceso de humedad, polvo, suciedad, pelusas, arenilla y vapores corrosivos. En la siguiente página se ilustra la instalación habitual del conectador automático. También se muestran ejemplos de instalaciones para módulos remotos. Lo mejor es montar el conectador cerca del contador de la compañía eléctrica en el interior o en el exterior. El módulo remoto se puede ubicar en cualquier lugar entre el panel de distribución principal y la carga conectada, ya sea dentro o fuera. El módulo remoto debe estar accesible para que se le dé servicio. Consulte las sugerencias o los cambios de diseño con el propietario antes de iniciar el proceso de instalación del sistema. Contenido del envío:
• Conectador automático
• Manual de instalación y del operario
• Transformadores de corriente (2)

Componentes opcionales:

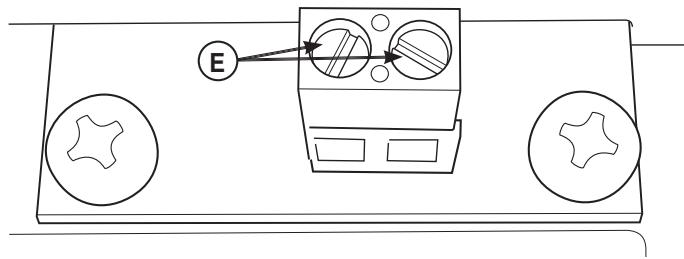

• Módulo de tensión baja (modelos sencillos o dobles)
• Monitor de alimentación Symphony™ II

od r tio Equipo que el instalador debe suministrar:

• Cable y conducto de conexión
• Herramientas/equipos especiales diversos

Inspección en el momento de la entrega

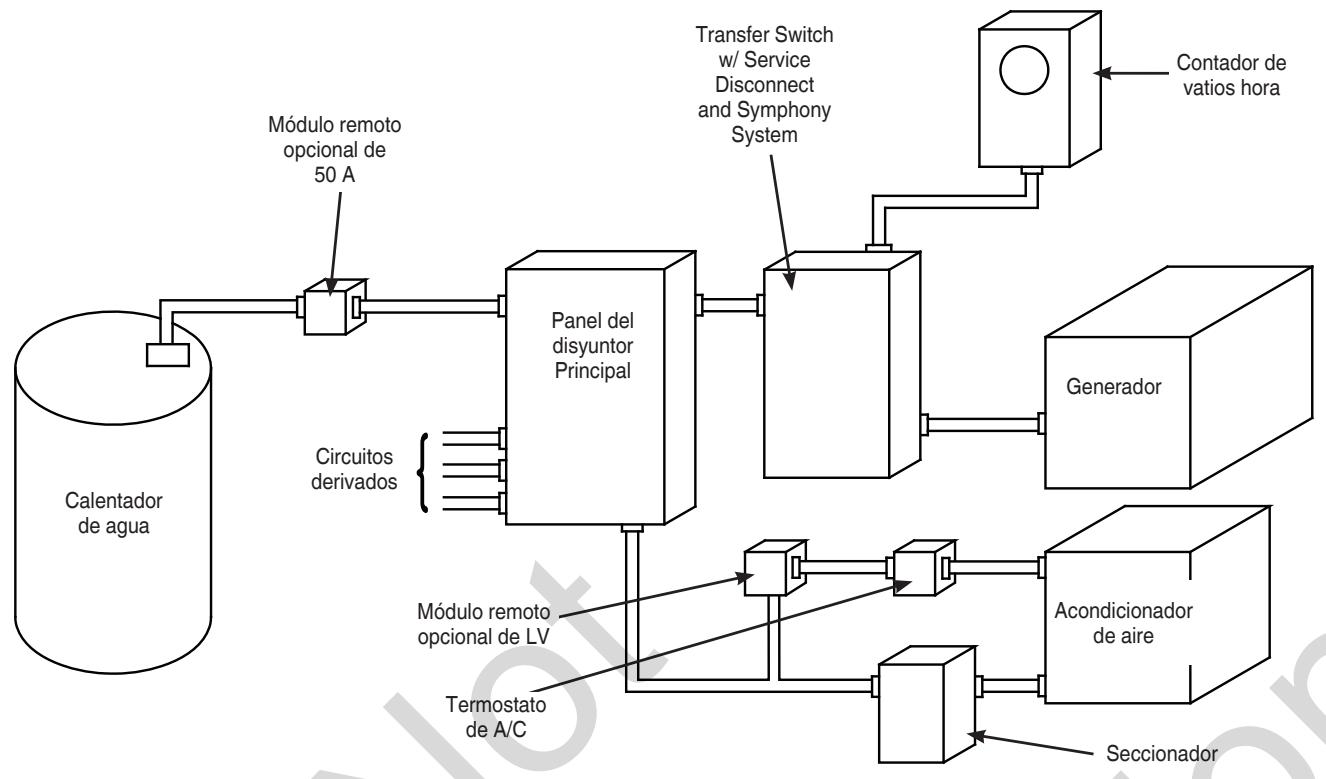

Módulo remoto opcional de 50 A Módulo remoto opcional de LV Seccionador

od r tio Acondicionador de aire

Calentador de agua Contador de vatios hora

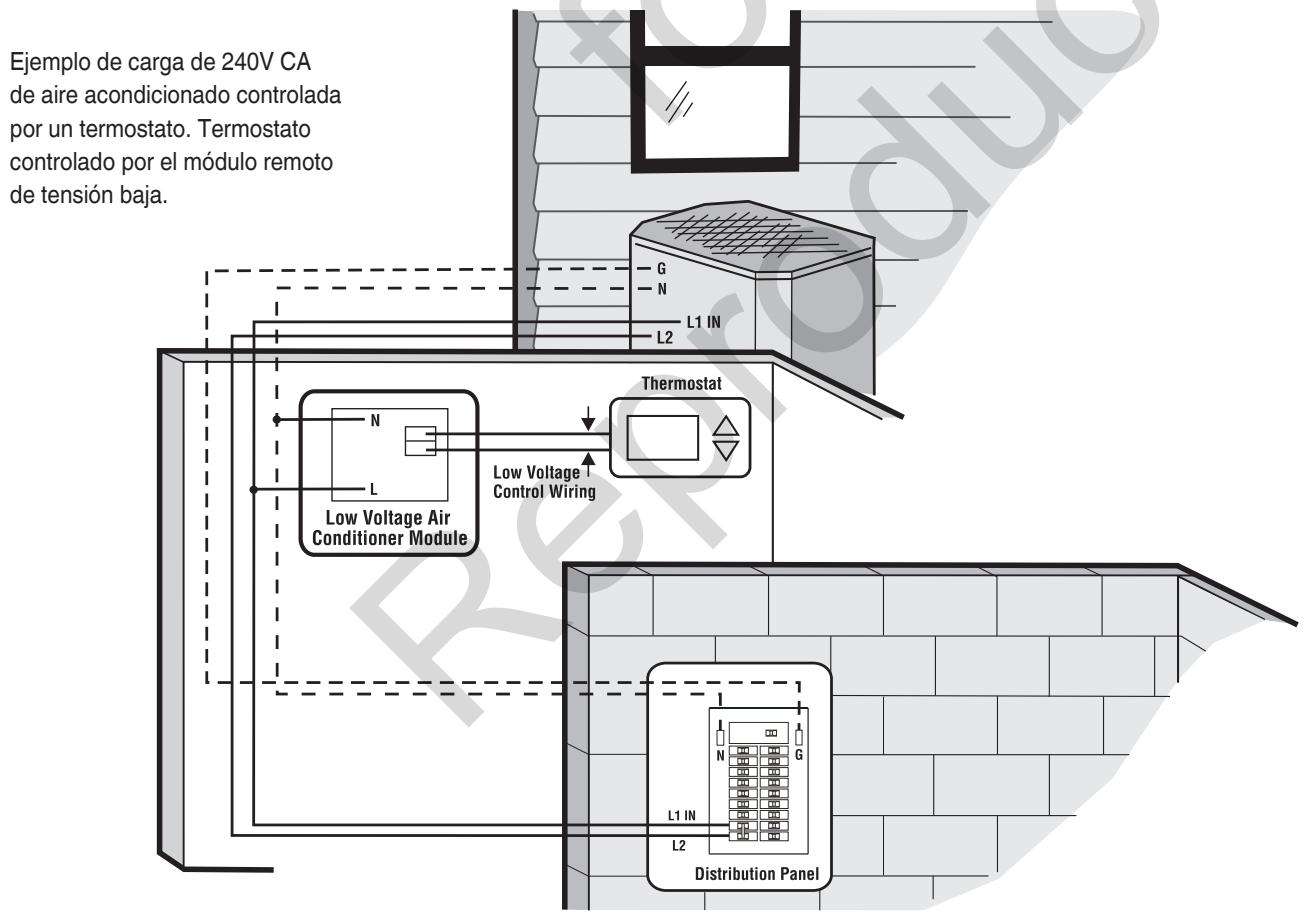

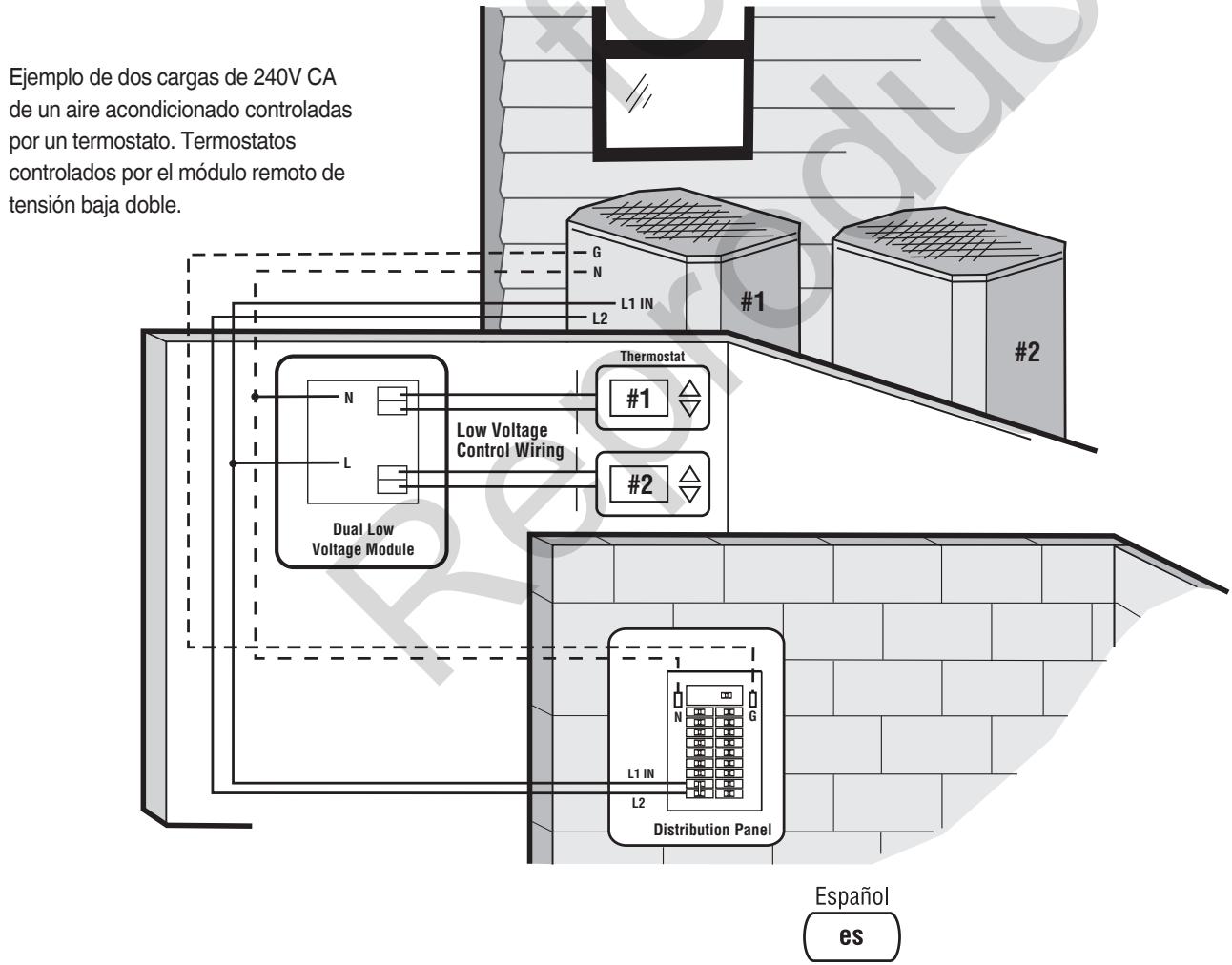

Ejemplo de carga de 240V CA de aire acondicionado controlada por un termostato. Termostato controlado por el módulo remoto de tensión baja.

BRIGGSandSTRATTON.COM

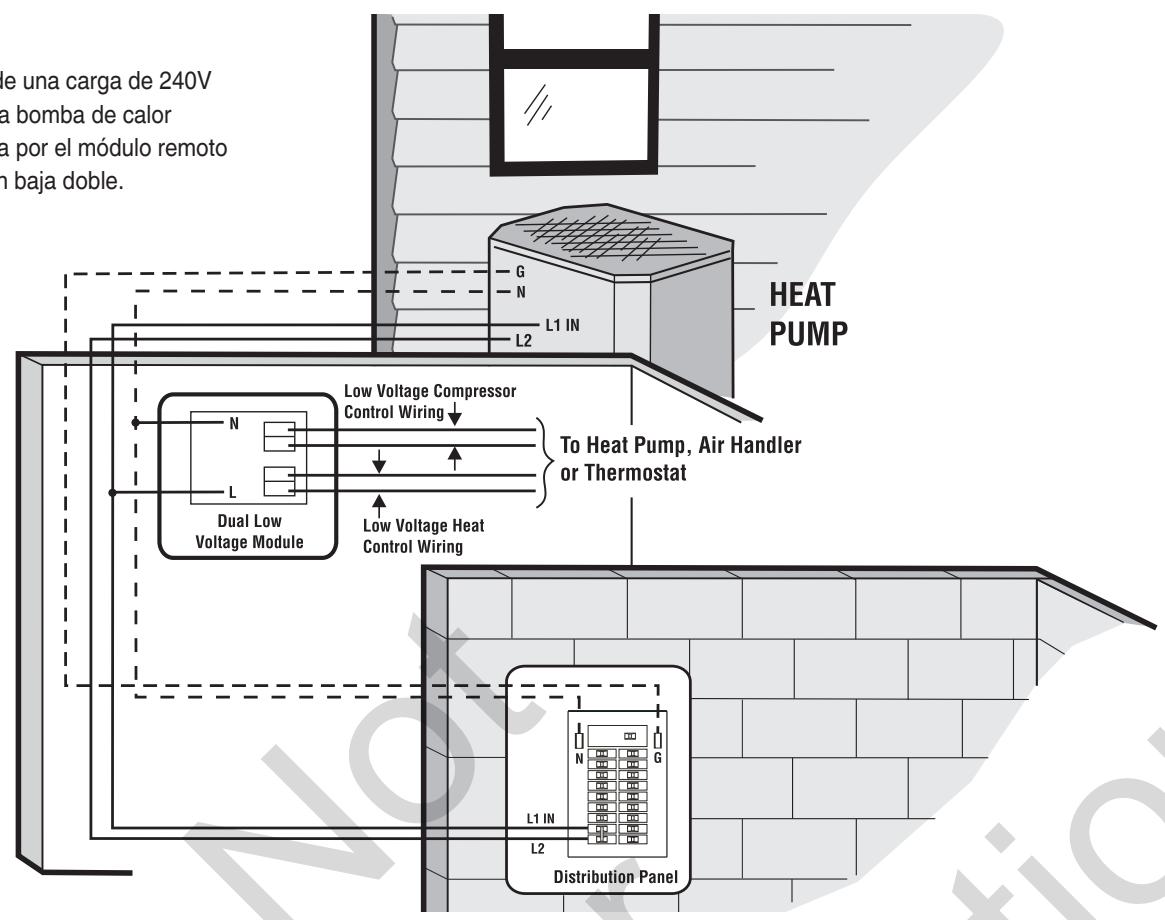

Ejemplo de una carga de 240V CA de una bomba de calor controlada por el módulo remoto de tensión baja doble. Ejemplo de dos cargas de 240V CA de un aire acondicionado controladas por un termostato. Termostatos controlados por el módulo remoto de tensión baja doble.

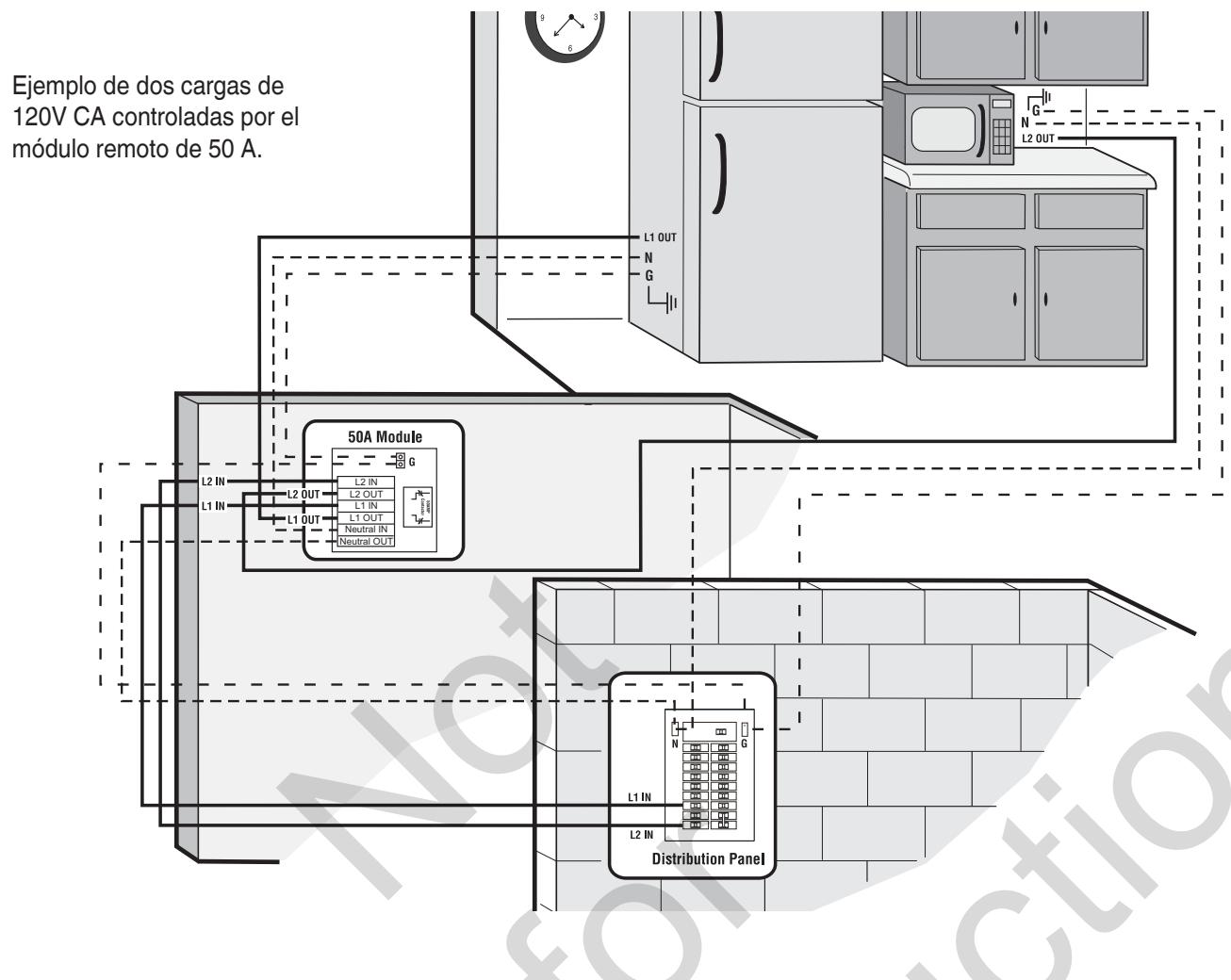

Ejemplo de dos cargas de 120V CA controladas por el módulo remoto de 50 A.

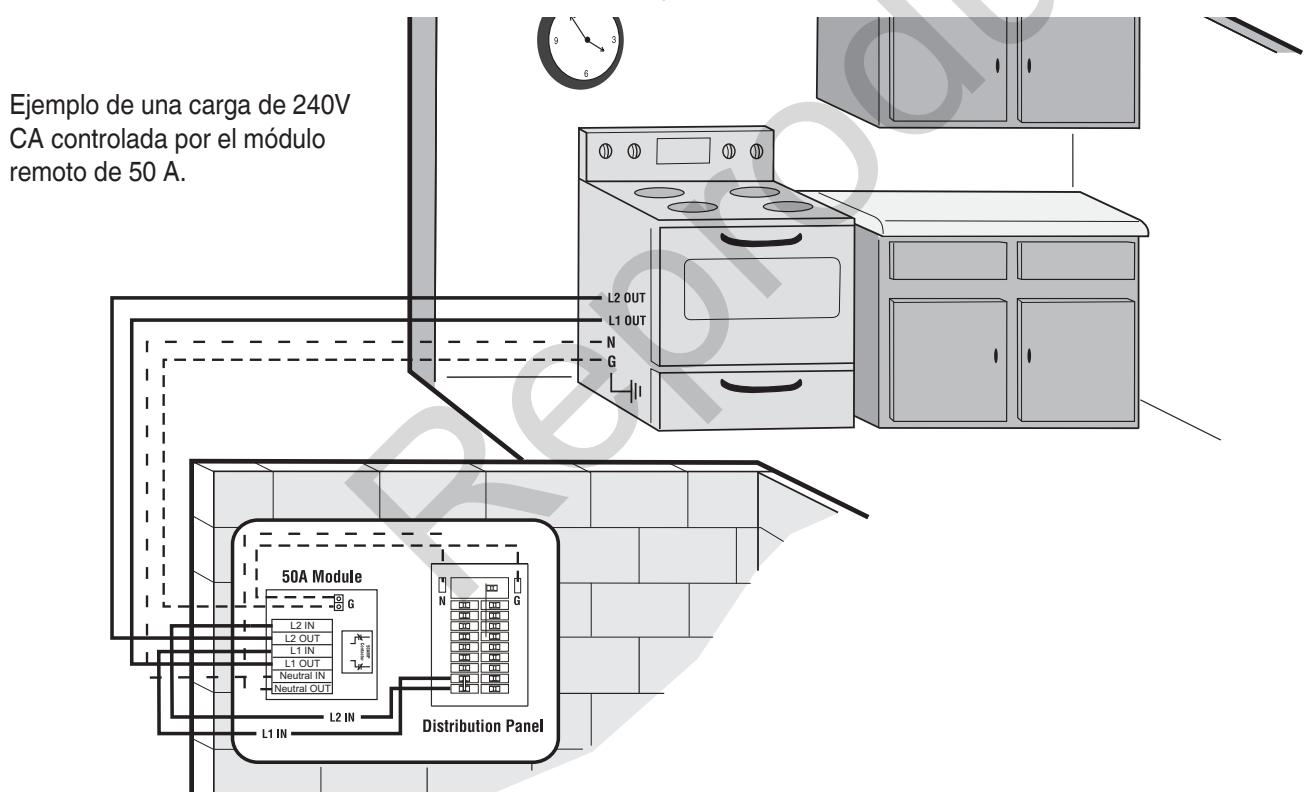

Ejemplo de una carga de 240V CA controlada por el módulo remoto de 50 A. Interconexión de los cables de alimentación

9. Conecte la conexión a tierra del panel de distribución

principal al terminal “GND” (conexión a tierra) del conectador. AVISO La instalación inadecuada podría dañar las tarjetas de circuito impreso y acortar su vida útil. La instalación de las tarjetas de circuito impreso en los circuitos activos daña la tarjeta y no se incluye en la cobertura de la garantía. SIEMPRE desconecte TODAS las fuentes de alimentación antes de dar mantenimiento.

• Desconecte la corriente antes de instalar este equipo. Si no se respeta esta indicación, pueden producirse daños internos en la tarjeta cuando se hagan las conexiones eléctricas.
• Sitúe el generador en la posición OFF.
• Apague el suministro de la red pública del generador de reserva y el conectador.

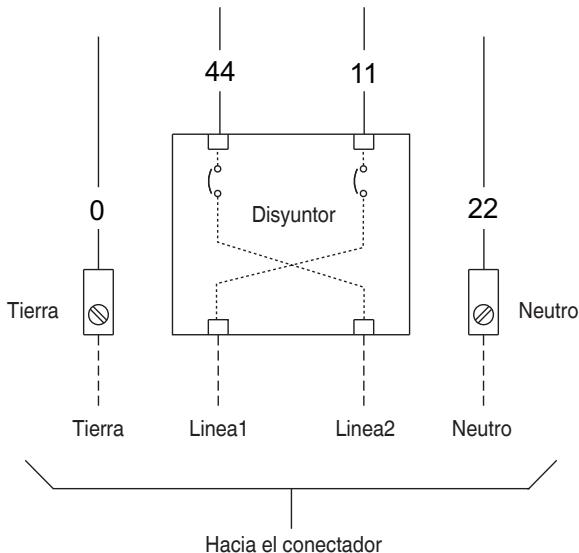

Disyuntor Neutro Tierra Linea1 Linea2 Neutro Hacia el conectador

Compruebe que el conductor del electrodo de conexión a tierra esté conectado conforme a los códigos, estándares y regulaciones federales, estatales y locales correspondientes.

10. Conecte los conductores de los terminales

“GENERATOR CONNECTION” (conexión del generador) del disyuntor del conectador a los terminales LINE1 y LINE2 del disyuntor del generador. Cada conductor debe pasar por el orificio del transformador de corriente antes de realizarse la conexión.

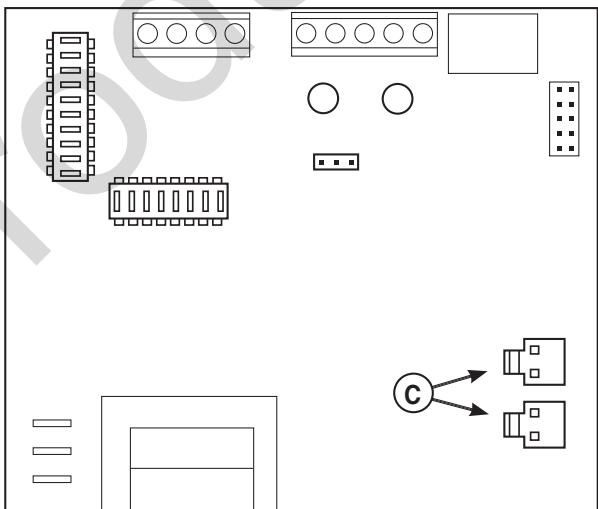

11. Conecte los cables del transformador de corriente a

los terminales (C) “CT1” y “CT2” de la tarjeta de control del conectador.

od r tio ADVERTENCIA Peligro de descarga. La instalación de un cable de baja y alta tensión en el mismo conducto podría provocar daños materiales, lesiones graves o incluso la muerte.

• No tienda un cable de baja y alta tensión en el mismo conducto a menos que el valor nominal de aislamiento en TODO el cableado sea de 600 V. Para obtener más información, consulte el NEC.

Todos los cables deben ser del calibre adecuado y estar bien sujetos y protegidos por el conducto. Todo el cableado debe realizarse de acuerdo con la totalidad de los códigos, estándares y regulaciones federales, estatales y locales vigentes. Siga las especificaciones del tipo de cables y par impresas en los bloques de terminales, los conectores neutro y de conexión a tierra y las instrucciones de instalación.

Use cable de cobre de 300V CA o más, suministrado por el instalador, de un calibre que cumpla con la última version del Código Nacional de Electricidad para hacer las siguientes conexiones entre la red pública, el conectador, el generador, el panel de distribución principal y los módulos remotos opcionales. Aplique los factores de corrección y cálculos del tamaño del cable necesarios.

1. Coloque el disyuntor del generador en la posición

2. Coloque el interruptor del sistema del generador en la

3. Quite el fusible de 15 A del panel de control ubicado en

4. Apague el suministro de la red pública del generador

de reserva y el conectador.

5. Conecte el servicio de la red pública al conectador y

desconecte los terminales del disyuntor con la marca “UTILITY CONNECTION” (conexión de la red pública).

6. Conecte el neutro de la red pública al terminal neutro

7. Conecte los conductores del panel de distribución

principal a los terminales del conectador, con la marca “LOAD CONNECTION” (conexión de la carga).

8. AVISO Conecte el neutro del panel de distribución

principal al terminal neutro del conectador.

12. Conecte el conductor del terminal neutro del conectador

al terminal NEUTRAL (neutro) del generador. Observe las etiquetas del panel de control del generador para identificar los terminales.

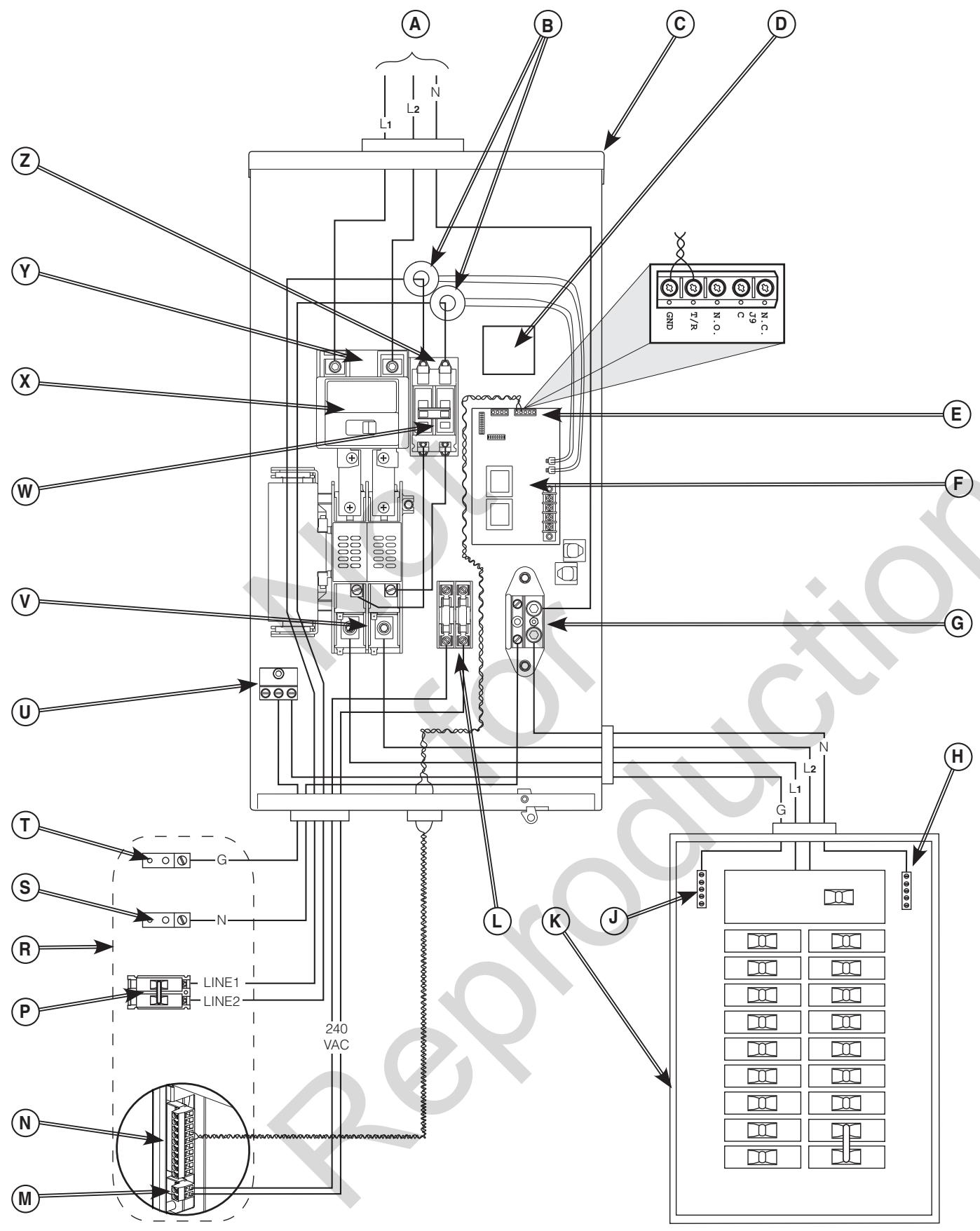

Terminales de control de supervisión

Para evitar un funcionamiento no deseado, se recomienda que las cargas sean gestionadas únicamente con módulos remotos de baja tensión o de 50 A. No utilice las terminales de control de supervisión de la tarjeta de control del conectador (si las hay). La ilustración de la siguiente página muestra una instalación completa del conectador. El diseño real varía. La información que aparece en las ilustraciones es la siguiente: A - Desde el contador de vatios/hora de la red pública B - Transformadores de corriente C - Conectador D - Tarjeta de control del sistema de Symphony™ II E - T/R y GND al generador F - Tarjeta de control del conectador G - Terminal neutro H - Bus neutro J - Bus de conexión a tierra K - Panel de distribución principal L - UTILITY 240VCA hacia el generador M - Conector bipolar N - Conector de diez polos P - Disyuntor del generador R - Generador S - Terminal neutro del generador T - Terminal de conexión a tierra del generador U - Terminal de conexión a tierra del conectador V - Conexión de carga hacia el panel de distribución principal W - Disyuntor de desconexión del generador X - Disyuntor de desconexión de la red pública Y - Conexión de la red pública Z - Conexión del generador

13. Conecte el conductor del terminal “GND” del

conectador al terminal GROUND del panel de control del generador. Compruebe que el conductor de conexión a tierra del equipo generador está conectado conforme a los códigos, estándares y regulaciones federales, estatales y locales correspondientes.

14. Conecte los terminales “UTILITY 240 VAC” (SERVICIO

DE RED PÚBLICA DE 240V CA) del conectador a los terminales “240 VAC” del generador con conductores de 14 AWG como mínimo mediante el conector bipolar suministrado con el generador. AVISO El cableado de comunicación TxRx y TxRx GND debe estar conectado para que el sistema Symphony II funcione correctamente.

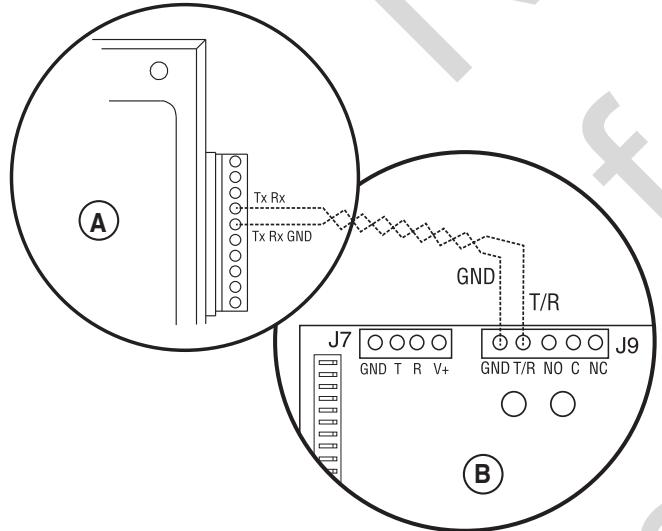

15. Conecte los terminales “T/R” y “GND” en la tarjeta de

control del conectador (B) a los terminales “TxRx” y “TxRx GND” del panel de control del generador (A) con conductores de cobre de par torcido de 18 AWG, con una longitud máxima de 61 m (200 pies), de 300 V, 75 a 90° C, mediante el conector de diez polos suministrado con el generador. Cuente hasta llegar a la posición correcta de pasador en la tarjeta de control del generador debido a que la alineación visual con su calcomanía puede ser confusa:

16. Instale los módulos remotos opcionales utilizando

las instrucciones de instalación incluidas con cada módulo. Configure cada módulo según las prioridades acordadas.

17. Apriete todas las conexiones de los cables y elementos

de fijación al par adecuado. Consulte los valores de par correctos en la etiqueta del interior de la caja del conectador o los valores indicados en las instrucciones de instalación del módulo remoto.

BRIGGSandSTRATTON.COM

Configuración del sistema Lleve a cabo los siguientes pasos antes de poner en funcionamiento el sistema:

• Si el generador se instala en una zona regularmente sujeta a temperaturas debajo de los 40 °F (4 °C), seleccione un tiempo de calentamiento de 50 segundos moviendo el puente JP2 (C) instalado en la tarjeta de control del conectador de la posición ‘20’ a la posición ‘50’.

AVISO La densidad del aire es menor en alturas elevadas, dando como resultado una menor energía disponible del motor. Específicamente, la potencia del motor disminuirá un 3.5% cada 1000 pies (300 metros) por sobre el nivel del mar y un 1% cada 10° F (5.6°C) por encima de los 77°F (25°C). Generadores ubicados en estas condiciones debe tener el control del conectador programada adecuadamente para esta disminución de energía. AVISO Extreme las precauciones al configurar interruptores o la tarjeta de control podría dañarse.

• Utilice un lápiz o una pieza pequeña de plástico para configurar el interruptor.
• NUNCA utilice un destornillador ni ningún otro tipo de objeto metálico para configurar los interruptores. Configuración del módulo remoto

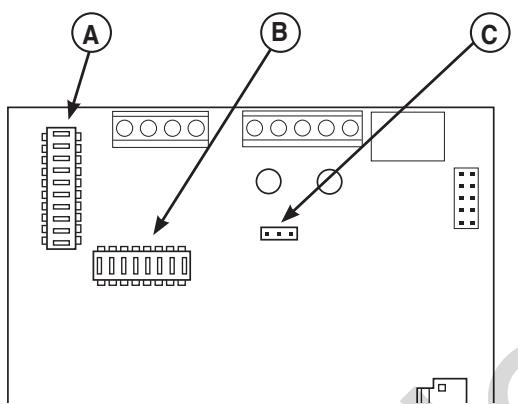

• Configure los interruptores DPSW1 (A) y DPSW2 (B) en la tarjeta de control del conectador de manera que correspondan con la capacidad de kW del generador de reserva doméstico, según se describe en Configuración de interruptores.

Cada módulo remoto posee un selector de prioridad (D) que permite controlar la secuencia de adición o eliminación de carga. El número de prioridad se identifica en la barrera de protección transparente. Más adelante en este manual, se muestran los diagramas de cada módulo en LED de estado. La prioridad 1 es la prioridad más alta; los dispositivos configurados en esta prioridad serán las primeras cargas añadidas o las últimas cargas eliminadas en una situación de gestión de cargas. La prioridad 8 es la prioridad más baja.

Las prioridades 9 y 10 son bloqueos. Los módulos remotos configurados con estas prioridades permanecerán sin alimentación eléctrica durante las interrupciones del suministro de alimentación eléctrica de la red pública. La prioridad 9 ó 10 se puede asignar a una cantidad ilimitada de módulos remotos. Consulte al propietario doméstico para configurar el interruptor de selección de prioridad de cada módulo remoto en la posición de prioridad deseada. Asigne una prioridad diferente a cada módulo remoto para obtener un funcionamiento óptimo.

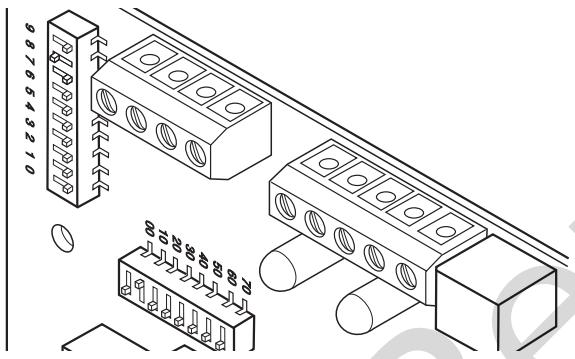

Configuración de interruptores Los interruptores se usan para ajustar la operación de la tarjeta de control con base en la capacidad del generador. Los interruptores DSPW1 y DPSW2 se configuran según la capacidad de kW total del sistema. El interruptor DPSW1 (A) tiene unidades de 1.000 vatios; el interruptor DPSW2 (B) tiene unidades de 10.000 vatios.

La posición “On” de los interruptores es el número del interruptor EN LA TARJETA DE CONTROL DEL CONECTADOR, no en el interruptor. Por ejemplo, para un generador de 18.000 vatios, sitúe el interruptor DPSW2 10 en la posición “On”. Sitúe el interruptor DPSW1 8 en la posición “On”. 10.000 más 8000 es igual a 18.000 vatios. Sitúe sólo un conmutador en la posición “On” en el DPSW1 y DPSW2.

BRIGGSandSTRATTON.COM Coloque el disyuntor de desconexión de servicio de la red pública que alimenta al contactor del conectador en la posición “OFF”. Iniciará la secuencia automática del sistema que se describe más abajo. Para volver a utilizar el suministro de alimentación de la red pública, coloque el disyuntor de desconexión del servicio de la red pública en la posición “ON”. ADVERTENCIA Probar sólo debe ser realizado por el personal calificado. El equipo contiene alta tensión que podría provocar electrocución, así como lesiones graves o incluso la muerte.

• A pesar de la seguridad del diseño del sistema, si éste se utiliza con imprudencia, ignorando su mantenimiento o sin las debidas precauciones, se podrían provocar lesiones graves o incluso la muerte. Fallo de la red pública El generador detecta cuándo la tensión de la red pública está por debajo del 70% de la nominal. Tras un retardo de 6 segundos, se inicia la secuencia de arranque del motor. Retransferencia La retransferencia del generador al suministro de alimentación de la red pública tiene lugar aproximadamente 10 segundos después de que el suministro de tensión de la red pública está por encima del nivel de recuperación y después de que se completa el tiempo mínimo de funcionamiento. Todos los módulos remotos permanecerán apagados (OFF) durante cinco minutos después de la transferencia de alimentación. Enfriamiento del motor El motor funcionará durante 60 segundos después de producirse la retransferencia. Prueba del sistema de gestión de energía Symphony II ADVERTENCIA Probar sólo debe ser realizado por el personal calificado. El equipo contiene alta tensión que podría provocar electrocución, así como lesiones graves o incluso la muerte.
• A pesar de la seguridad del diseño del sistema, si éste se utiliza con imprudencia, ignorando su mantenimiento o sin las debidas precauciones, se podrían provocar lesiones graves o incluso la muerte.

Calentamiento del motor Retardo de tiempo para permitir el calentamiento del motor antes de la transferencia. Utilice el puente de la tarjeta de control del conectador para seleccionar el retardo de 20 segundos o 50 segundos. Recuperación de la red pública El nivel de recuperación de la tensión es el 80% de la tensión nominal.

Prueba del conectador automático Transferencia La transferencia de la alimentación desde la red pública al generador se produce cuando la tensión está por encima de los niveles especificados. La luz de LED de la tarjeta de control del conectador cambiará de verde (red pública) a rojo (generador) y la luz de estado de Symphony II cambiará el estado intermitente de parpadeo-parpadeo-pausaparpadeo a parpadeo-pausa-parpadeo. El tiempo mínimo de funcionamiento del motor después de la transferencia es de 5 minutos.

Gestión de cargas Cinco minutos después de la transferencia al suministro de alimentación del generador, los módulos remotos activan las cargas conectadas si la alimentación del generador está disponible, comenzando con la prioridad más alta (1) hasta la prioridad más baja (8). Hay una demora de 10 segundos entre cada activación secuencial. Los LED P1 a P8 (A, página siguiente) en la tarjeta de control de Symphony II se iluminarán para mostrar las cargas que se agregan. Las cargas conectadas a los módulos remotos configurados en las prioridades 9 y 10 permanecerán desactivadas durante la interrupción del suministro de alimentación eléctrica de la red pública. El sistema Symphony se puede probar con suministro de alimentación de la red pública o suministro de alimentación del generador. Durante este modo de prueba, se encenderá (ON) sólo un LED de prioridad y módulo remoto asociado a la vez.

• Si no se pulsa TEST de nuevo dentro de 4 minutos Y la prueba se está realizando con el suministro de alimentación de la red pública, todas las cargas gestionadas volverán a funcionar con el suministro de alimentación de la red pública después de una demora de cinco minutos.
• Si no se pulsa TEST de nuevo dentro de 4 minutos Y la prueba se está realizando con el suministro de alimentación del generador, las cargas gestionadas se añadirán según el orden de prioridad configurado para cada carga.

El procedimiento de prueba en el modo del generador es el siguiente:

1. Coloque el disyuntor de desconexión de servicio de la

red pública que alimenta al contactor del conectador en la posición de apagado (OFF).

2. Después de la transferencia al suministro de

alimentación del generador, verifique que el LED de comunicación esté en verde en cada módulo remoto.

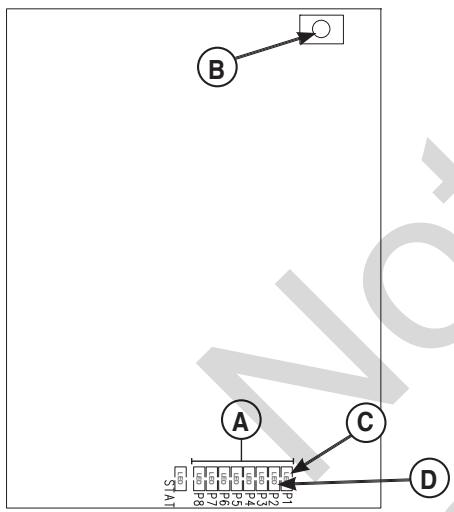

3. Pulse el botón TEST (B) en la tarjeta de control del

sistema Symphony II. El LED de prioridad 1 (C) de la tarjeta de control del sistema Symphony II y la carga conectada al módulo remoto configurado en la prioridad 1 se encenderán (ON). Módulo de tensión baja (sencilla y doble): Compruebe la continuidad en todos los contactos del cableado de control de tensión baja (E). El LED de comunicación estará en verde. La carga/aparato tendrá alimentación.

LED LED LED LED LED LED LED LED LED

5. Pulse el botón TEST en la tarjeta de control del

sistema Symphony II. El LED de prioridad 1 y la carga conectada al módulo remoto configurado en la prioridad 1 se apagarán. Si se apagan, el estado del LED de relé del módulo de 50 A se apaga. El estado del LED de comunicación es color verde. No hay continuidad en los contactos de tensión baja. El LED de prioridad 2 (D) y la carga conectada al módulo remoto configurado en la prioridad 2 se encenderán. Repita el paso 4 para cada número de prioridad que se esté gestionando.

6. Posteriormente, cada vez que se pulse el botón TEST,

se iniciará el ciclo de la siguiente prioridad más baja, hasta la prioridad 8. Después de la prioridad 8, pulse el botón TEST una vez para salir del modo de prueba. El sistema se reiniciará y estará listo para agregar cargas en 5 minutos.

7. Para volver a utilizar el suministro de alimentación de

la red pública, coloque el disyuntor de desconexión de la red pública en la posición de encendido (ON). Todas las cargas gestionadas se apagarán y se encenderán nuevamente en 5 minutos.

4. Compruebe que el módulo remoto configurado en la

prioridad 1 haya recibido la señal. Siga las directrices de prueba para cada módulo: Módulo de 50 A: Los contactos de relé estarán cerrados. Los LED de relé y comunicación estarán en verde. La carga/aparato tendrá alimentación.

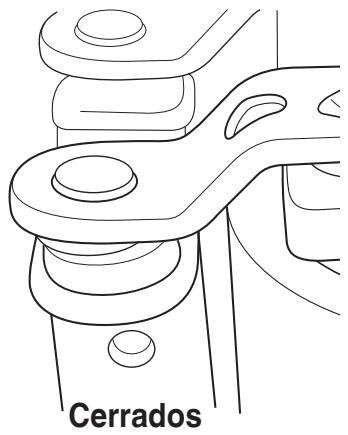

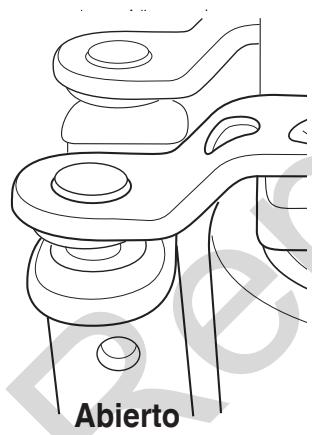

Controles A excepción de la palanca de cancelación manual, no hay ningún control del operario porque este es un conectador automático. Únicamente los profesionales con licencia deben utilizar la cancelación manual. La información sobre el uso del asa se puede obtener comunicándose con el Servicio Técnico al 800-743-4115.

Cerrados BRIGGSandSTRATTON.COM Podrían producirse fluctuaciones importantes en el consumo de carga en todos los aparatos que utilicen un elemento de calefacción. Esto significa que la carga general total puede variar mucho, produciendo que se perciba una gestión excesiva de las cargas. Puede ser necesario que el instalador ajuste las configuraciones de prioridad de los módulos remotos para minimizar estos efectos. Monitor de alimentación Symphony™ II (opcional) Para su comodidad, se dispone de un monitor de alimentación Symphony II, que muestra de manera visual el estado de encendido/apagado de cada carga/aparato gestionado. Varias luces de LED se encienden cuando un aparato recibe suministro de alimentación del generador y se apagan cuando el aparato está en modo de eliminación o no tiene energía. Cuando se utiliza el suministro de alimentación del generador, el consumidor puede ver qué aparatos se están gestionando. Se incluye una calcomanía en la que se pueden anotar las cargas/aparatos gestionados y que se puede colocar junto a cada LED de prioridad. El monitor se conecta a cualquier toma de corriente estándar y adecuada dentro de la casa, y recibe constantemente el estado del sistema mediante la tecnología de comunicación de la línea de alimentación que utiliza el sistema de gestión de energía Symphony II durante la alimentación del generador. Puerta de la caja Para abrir la puerta del conectador, oprima la cerradura de la puerta accionada con resorte hacia la derecha y jale la puerta.

Para seleccionar el funcionamiento automático del conectador, haga lo siguiente:

1. En el conectador, coloque el disyuntor de desconexión

de la red pública en la posición “ON”.

2. En el conectador, coloque el disyuntor de desconexión

del generador en la posición “ON”.

3. Instale el fusible de 15 A en el panel de control

4. Coloque el disyuntor del generador en la posición “ON”.

5. Coloque el interruptor del sistema del generador en la

posición “AUTO”. El sistema estará entonces en el modo de funcionamiento automático. Cuando el generador suministra alimentación al conectador, la tarjeta de control del conectador supervisa permanentemente el suministro eléctrico del generador y se comunica con la tarjeta de control del sistema Symphony. El sistema Symphony controlará hasta 8 prioridades, con las prioridades 9 y 10 como bloqueos. Cuando la carga total del generador alcance un valor predeterminado, la tarjeta de control del sistema Symphony comenzará a eliminar cargas, iniciando con la carga de la prioridad más baja (número más alto). El sistema Symphony añadirá o eliminará cargas gestionadas con base en la capacidad de salida del generador y las configuraciones de prioridades. El sistema Symphony espera 10 segundos entre la adición y eliminación de cada carga para permitir que el sistema se estabilice. Si se detecta demasiada demanda de carga, el sistema Symphony eliminará todas las cargas gestionadas rápidamente para evitar que el generador se sobrecargue. Una vez que la demanda de carga se ha estabilizado, el sistema Symphony II recarga el generador después de una demora de 5 minutos, según se describió antes. Hay un retardo mínimo de cinco minutos entre el tiempo en que se pierde el suministro de alimentación de la red pública y el tiempo en que el sistema Symphony activa las cargas de prioridad 1. Si una carga intermitente con prioridad baja (como 5 ó 6) requiere un valor de amperios mayor que una carga con prioridad más alta, su consumo de corriente puede producir actividad de eliminación de carga más frecuente o imprevista. Si dichas inconsistencias son inconvenientes, el instalador debe reajustar las configuraciones de prioridad en los módulos remotos para solucionar el problema. Debe ser consciente de que las cargas de energía gestionadas de los elementos de calefacción (como hornillas, hornos o calentadores eléctricos) que estén encendidos cuando se pierda el suministro de alimentación de la red pública, se encenderán cuando el generador comience a suministrar alimentación. Se aconseja que el propietario compruebe dichos dispositivos gestionados para asegurarse de que estén apagados antes de que se active el suministro de alimentación del generador. Los dispositivos gestionados como las secadoras de ropa que requieran pulsar un botón de arranque (START) no volverán a funcionar a menos que se pulse dicho botón después de que se active el suministro de alimentación del generador.

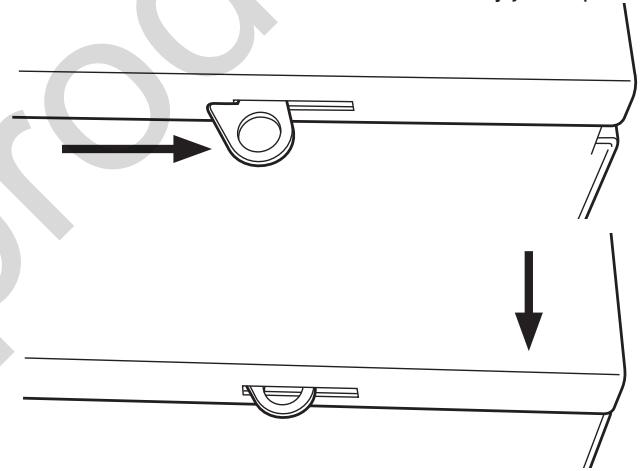

Funcionamiento Para cerrar y bloquear la puerta, empújela y ciérrela hacia la caja. Mientras se encuentra en esta posición, empuje la puerta hacia arriba. Esto provocará que la cerradura de la puerta accionada con resorte se enganche y bloquee la puerta en su lugar. La puerta de la caja DEBE estar cerrada y bloqueada en todo momento excepto cuando se está dando mantenimiento al sistema.

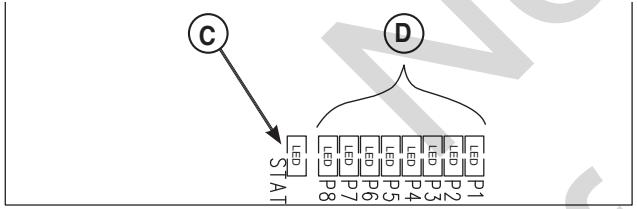

LED de estado Monitor de alimentación Symphony II (opcional) A continuación, se describen los indicadores de LED del sistema y las condiciones que representa cada color de LED:

Tarjeta de control del conectador

LED LED LED LED LED LED LED LED LED

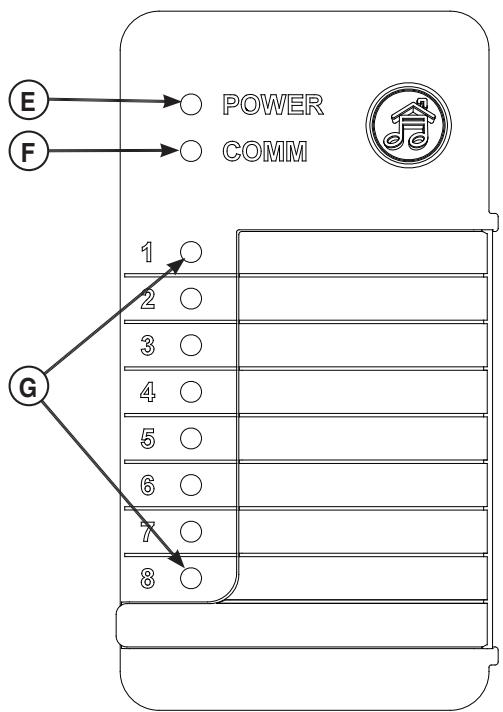

LUZ POWER (E) Cuando está encendido, indica que la unidad está funcionando con alimentación del generador.

od r tio Tarjeta de control del sistema Symphony™

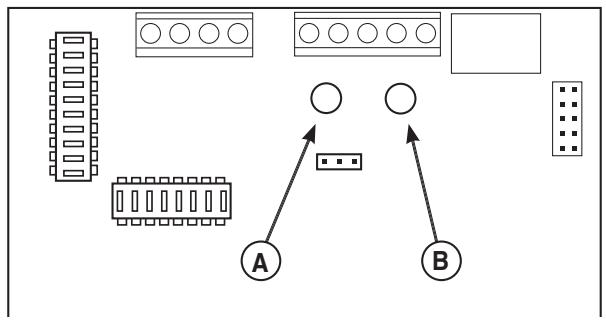

LED STATUS ROJO (A) significa que se recibe alimentación del generador. VERDE (B) significa que se recibe alimentación de la red pública. LED STATUS (C) La pausa de un solo parpadeo significa que la unidad está funcionando con alimentación del generador. La pausa de parpadeo doble significa que la unidad está funcionando con alimentación de la red pública. LUZ COMM (estado de comunicación) (F) Cuando está encendido, indica que la unidad está recibiendo señales del controlador Symphony II. Cuando no está encendido, indica que se recibe alimentación de la red pública o bien que hay un fallo en el controlador Symphony II.

LED/LUZ PRIORITY (D & G) Cuando LED verde está encendido, indica que la configuración del módulo remoto opcional de esa prioridad está suministrando alimentación a la carga conectada. Cuando no está encendido, indica que el módulo remoto opcional establecido en esa prioridad está apagado (OFF) (que está siendo gestionado y que Symphony II no permite suministrar alimentación a la unidad). Todos los luz/LED están apagados (OFF) cuando se recibe alimentación de la red pública. Cuando no está encendido, indica que se recibe alimentación de la red pública.

BRIGGSandSTRATTON.COM El sistema Symphony II no se comunica o no gestiona cargas/aparatos cuando se recibe alimentación de la red pública. AVISO Cuando vea los LED, asegúrese de verlos directamente y no desde un ángulo. Modelos de tensión baja (sencilla y doble)

Alimentación del generador presente:

• Estado normal - LED verde – Se detectó comunicación de la señal y las cargas/aparatos pueden gestionarse después de 5 tardanza de minuto.
• Estado de problema (consulte Resolución de problemas) - Ningún LED – No hay alimentación en la tarjeta de control de tensión baja; compruebe que el cableado esté correcto. - LED anaranjado – No se detectó comunicación de la señal; compruebe que el cableado esté correcto. - LED rojo – Fallo en el sistema; verifique las conexiones del transformador de corriente, compruebe las terminaciones de los cables de comunicación anaranjado y amarillo.

El LED indica el estado de comunicación de la señal. Alimentación de la red pública presente:

• Estado normal - LED anaranjado – No hay comunicación y el sistema Symphony II no puede gestionar las cargas/aparatos.
• Estado de problema (consulte Resolución de problemas) - Ningún LED – No hay alimentación en la tarjeta de control de tensión baja; compruebe que el cableado esté correcto. - LED verde – LED de avería; sustituya el módulo de tensión baja. - LED rojo – Fallo en el sistema; verifique las conexiones del transformador de corriente, compruebe las terminaciones de los cables de comunicación anaranjado y amarillo.

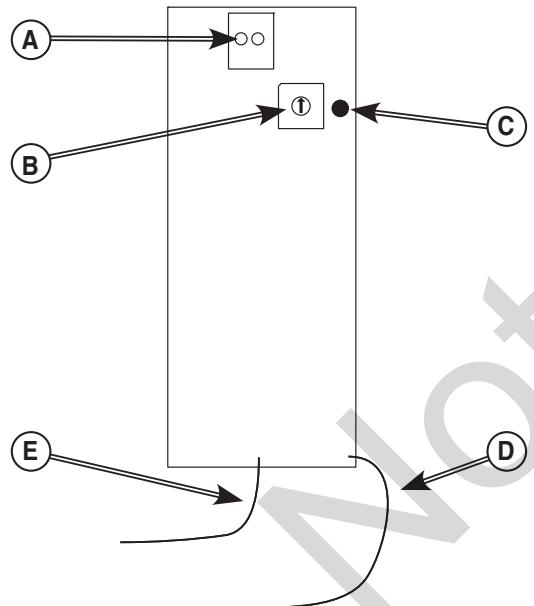

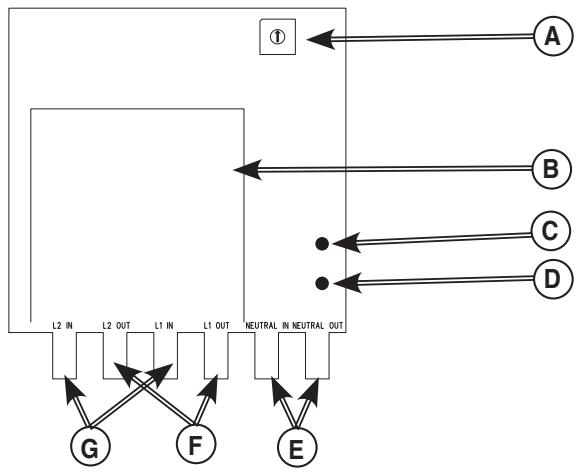

Indicadores de estado de los LED del módulo remoto

A – Contactos de los terminales del cableado de control de tensión baja B – Selector de prioridad C – LED de comunicación D – Conexión neutra E – Conexión de alimentación/línea

A – Selector de prioridad B – Relé de 50 A C – LED de estado del relé D – LED de comunicación E – Conexión neutra F – Conexión de carga G – Conexión de alimentación/línea Los LED indican el estado de comunicación de la señal y el estado de posición del relé. Alimentación de la red pública presente:

• Estado normal LED de estado de posición del relé - LED verde – El relé está cerrado; alimentación disponible para la carga/aparato. - LED de estado de comunicación de la señal - LED anaranjado – No hay comunicación y el sistema Symphony II no puede gestionar las cargas/aparatos.
• Estado de problema (consulte Resolución de problemas) LED de estado de posición del relé - Ningún LED – No hay alimentación disponible para gestionar la carga/aparato; no ha expirado la demora de 5 minutos, compruebe que el cableado esté correcto. - LED rojo – Los contactos del relé de 50 A están en el estado incorrecto; sustituya el módulo de 50 A. LED de estado de comunicación de la señal - Ningún LED – No hay alimentación en la tarjeta de control de 50 A; compruebe que el cableado esté correcto. - LED verde – LED de avería; sustituya el módulo de 50 A. - LED rojo – Fallo en el sistema; verifique las conexiones del transformador de corriente, compruebe las terminaciones de los cables de comunicación anaranjado y amarillo. Alimentación del generador presente:
• Estado normal LED de estado de posición del relé - LED verde – El relé está cerrado; alimentación disponible para la carga/aparato. - Ningún LED – El relé está abierto, no hay alimentación; Symphony II está gestionando la carga. LED de estado de comunicación de la señal - LED verde – Se detectó comunicación de la señal y las cargas/aparatos están siendo gestionados después de 5 tardanza de minuto.
• Estado de problema (consulte Resolución de problemas) LED de estado de posición del relé - Ningún LED – No hay alimentación disponible para gestionar la carga/aparato; no ha expirado la demora de 5 minutos, compruebe que el cableado esté correcto. - LED rojo – Los contactos del relé de 50 A no están en el estado correcto; sustituya el módulo de 50 A. LED de estado de comunicación de la señal - Ningún LED – No hay alimentación en la tarjeta de control de 50 A; compruebe que el cableado esté correcto. - LED anaranjado – No se detectó comunicación de la señal; compruebe que el cableado esté correcto. - LED rojo – Fallo en el sistema; verifique las conexiones del transformador de corriente, compruebe las terminaciones de los cables de comunicación anaranjado y amarillo.

BRIGGSandSTRATTON.COM Mantenimiento Si llama para solicitar ayuda Debe tener a la mano el número de modelo y número de serie de cada conectador o de la etiqueta de ID del módulo remoto si es necesario comunicarse con un centro de servicio local en relación con el mantenimiento o la reparación. Obtenga esta información de las etiquetas de ID de la unidad ubicadas en el dispositivo o dentro de éste. Para su comodidad, registre la información en el interior de la portada de este manual. Para comunicarse con Briggs & Stratton, llame al 800-743-4115, de 8:00 a. m. a 5:00 p. m. Hora del Centro. Inspección de la instalación

Antes de hacer funcionar el sistema, inspeccione toda la instalación cuidadosamente. Complete la “lista de control de la instalación” que se suministra con el generador cuando realice la inspección. Asegúrese de que se hayan anotado todos los elementos y que se hayan obtenido todas las firmas. Indíquele al propietario que envíe por correo postal la copia blanca a la dirección que se muestra en la lista de control.

El conectador está diseñado para no requerir mantenimiento en condiciones de uso normales. Sin embargo, es necesario realizar inspecciones y revisiones de mantenimiento periódicamente. El mantenimiento consiste principalmente en mantener limpio el conectador. Es necesario hacer inspecciones visuales al menos tres veces al año. El acceso al conectador y a los módulos remotos opcionales no debe estar obstruido. Mantenga un espacio de 92 cm (3 pies) alrededor del conectador. Compruebe que no haya acumulación de suciedad, humedad y/o corrosión en la caja y alrededor de ésta, partes/elementos de fijación flojos, grietas y/o decoloración del aislamiento y componentes dañados o decolorados. Utilice el conectador y el sistema Symphony II al menos una vez cada tres meses según se describe en Prueba del conectador automático y en Prueba del sistema de gestión de energía Symphony II a menos que se produzca una interrupción del suministro de alimentación eléctrica y que todo el sistema del generador doméstico se someta a una secuencia automática. Deje funcionar el generador al menos 10 minutos durante el ciclo de prueba. Póngase en contacto con un electricista cualificado para examinar y limpiar el interior de la caja y otros componentes del sistema de generador doméstico al menos una vez al año.

Resolución de problemas Problema Motivo Solución

1. Reinicialice el disyuntor del generador.

2. Consulte el manual del generador.

3. Reinicialice el disyuntor de desconexión del

generador en el conectador. El conectador automático no transfiere la conexión a la red pública

1. El disyuntor de desconexión del servicio de la

red pública está abierto en el conectador.

2. La tensión de la red pública no es aceptable.

1. Reinicialice el disyuntor de desconexión de

la red pública en el conectador.

2. Espere a que se restablezca la normalidad

en la tensión de la red pública. El generador sigue funcionando después de que el conectador transfiere la conexión a la red pública El motor se encuentra en el período de enfriamiento. El motor se debe detener después de 1 minuto. El generador o las cargas supervisadas (aire acondicionado, etc.) no funcionan correctamente cuando el generador está suministrando alimentación

1. Los módulos remotos no están funcionando

2. La carga del generador es excesiva.

3. El transformador de corriente no

4. El transformador de corriente está averiado.

1. El temporizador de retardo de cinco minutos

aún no llega a su fin.

2. Reduzca la carga del generador.

3. Póngase en contacto con el servicio técnico

4. Póngase en contacto con el servicio técnico

5. Compruebe que las balastras para tubos

fluorescentes estén clasificadas para uso residencial únicamente. De lo contrario, sustituya con balastras de uso residencial. Instale un filtro de ruido en serie y cerca del dispositivo problemático. Cambie el cable del módulo remoto a la línea de alimentación opuesta (L1 o L2) de la del dispositivo problemático.

6. Póngase en contacto con el centro de

servicio autorizado local.

5. Se perdió la comunicación debido a ruido en la

línea de alimentación.

1. El disyuntor del generador está abierto.

2. La tensión del generador no es aceptable.

3. El disyuntor de desconexión del generador

está abierto en el conectador.

El conectador automático no transfiere la conexión al generador

6. Se perdió la comunicación entre el conectador

y las tarjetas de control de Symphony II. El generador sigue funcionando cuando se restablece la alimentación eléctrica de la red pública

1. No ha transcurrido el tiempo de

funcionamiento mínimo del motor. Los módulos de retardo no cierran después de cinco minutos

1. La carga del generador es excesiva.

2. La comunicación se interrumpió.

1. Espere cinco minutos a que el conectador

vuelva a transferir la conexión de la red pública.

2. Los fusibles del conectador están defectuosos. 2. Póngase en contacto con el centro de

servicio autorizado local.

3. La prioridad está configurada en 9 ó 10.

Póngase en contacto con el centro de servicio autorizado local.

Los módulos de retardo no La comunicación se interrumpió. abren durante la transferencia y retransferencia.

1. Reduzca la carga del generador.

2. Reinicialice el disyuntor de desconexión de

la red pública en el conectador y espere cinco minutos (coloque el disyuntor en la posición OFF durante diez segundos y vuelva a colocarlo en la posición ON).

3. El aparato no enciente dura nte el suministro

de alimentación de reserva. Póngase en contacto con el centro de servicio autorizado local para cambiar la configuración de las prioridades. El LED de estado de la tarjeta de 1. Los cables de comunicación TxRx y TxRx GND 1. Póngase en contacto con el centro de control del sistema Symphony no están conectados entre el generador y el servicio autorizado local. II no cambia su patrón de conectador. parpadeo de iluminación

2. Los cables de comunicación TxRx y TxRx GND 2. Póngase en contacto con el centro de

para la alimentación de la red no están conectados correctamente entre el servicio autorizado local. pública o del generador. generador y el conectador.

3. Los cables de comunicación TxRx y TxRx

3. Póngase en contacto con el centro de

GND son afectados por interferencia de servicio autorizado local. ruido eléctrico.

BRIGGSandSTRATTON.COM POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DEL CONECTADOR DE BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC Fecha de entrada en vigor: 1 de Agosto de 2010. Sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 de Agosto de 2010

GARANTÍA LIMITADA

Briggs & Stratton Power Products Group, LLC reparará o sustituirá sin cargo alguno cualquier componente del equipo que presente defectos de materiales y/o mano de obra. Los gastos de transporte de las producto enviadas para reparar o sustituir conforme a los términos de esta garantía correrán a cargo del comprador. El periodo de vigencia y las condiciones de esta garantía son los que se estipulan a continuación. Para obtener servicio en garantía, localice el distribuidor de servicio autorizado más próximo en nuestro mapa de distribuidores, en BRIGGSandSTRATTON.COM. NO EXISTE NINGUNA OTRA GARANTÍA EXPLÍCITA. LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN CONCRETO, SE LIMITAN A UN AÑO DESDE LA FECHA DE COMPRA O AL LÍMITE DE TIEMPO PERMITIDO POR LA LEY. QUEDAN EXCLUIDAS TODAS LAS GARANTÍAS IMPLÍCITAS QUEDA EXCLUIDA LA RESPONSABILIDAD POR DAÑOS SECUNDARIOS Y DERIVADOS HASTA EL LÍMITE PERMITIDO POR LA LEY. Algunos países o estados no permiten limitar la duración de una garantía implícita ni excluir o limitar los daños secundarios y derivados. Por tanto, es posible que las limitaciones y exclusiones mencionadas no sean aplicables en su caso. Esta garantía le otorga determinados derechos legales y es posible que tenga otros derechos que pueden variar de un país o estado a otro. 3 Años Uso comercial ninguno

El período de garantía comienza en la fecha de compra del primer consumidor o usuario comercial final y se prolonga durante el tiempo especificado en la siguiente tabla. “Uso del consumidor” significa uso doméstico personal por parte de un consumidor final. “Uso comercial” significa cualquier otro uso, incluidos los usos con fines comerciales, de generación de ingresos o alquiler. Una vez que el equipo se haya usado con fines comerciales, se considerará como equipo de uso comercial a efectos de esta garantía. Los equipos utilizados para suministrar energía en sustitución de un servicio público no pueden acogerse a esta garantía. NO ES NECESARIO REGISTRAR LA GARANTÍA PARA OBTENER SERVICIO DE BRIGGS & STRATTON PRODUCTS. GUARDE SU RECIBO DE COMPRA. SI NO APORTA LA PRUEBA DE LA FECHA DE COMPRA INICIAL, SE UTILIZARÁ LA FECHA DE FABRICACIÓN DEL PRODUCTO PARA DETERMINAR EL PERÍODO DE GARANTÍA. Esperamos que disfrute de nuestra garantía y le pedimos disculpas por las molestias causadas. Cualquier distribuidor de servicio autorizado puede llevar a cabo reparaciones en garantía. La mayoría de las reparaciones en garantía se gestionan normalmente, pero algunas veces la solicitud de servicio en garantía puede no ser procedente. Por ejemplo, la garantía no será válida si el equipo presenta daños debidos al mal uso, la falta de mantenimiento, el transporte, la manipulación, el almacenamiento o la instalación inadecuados. De manera similar, la garantía quedará anulada si se ha borrado la fecha de fabricación o el número de serie del equipo, o si el equipo ha sido alterado o modificado. Durante el período de garantía, el distribuidor de servicio autorizado podrá reparar o sustituir, a su libre elección, cualquier pieza que, previa inspección, sea defectuosa en condiciones normales de uso y servicio. Esta garantía no cubre las reparaciones y equipos que se detallan a continuación: Desgaste normal: Al igual que cualquier otro aparato mecánico, los equipos de uso en exteriores necesitan piezas y mantenimiento periódicos para funcionar correctamente. Esta garantía no cubre las reparaciones cuando el uso normal haya agotado la vida útil de una pieza concreta del equipo.

Instalación y mantenimiento: Esta garantía no cubre los equipos ni las piezas cuya instalación sea incorrecta o no haya sido autorizada, ni aquellos que hayan sido objeto de cualquier tipo de alteración, mal uso, negligencia, accidente, sobrecarga o mantenimiento, reparación o almacenamiento inadecuados que, a nuestro juicio, haya afectado negativamente a su funcionamiento y su fiabilidad. La garantía tampoco cubre el mantenimiento normal, como los ajustes y la limpieza y cambio de los fusibles.

Otras exclusiones: También quedan excluidos de esta garantía el desgaste de los artículos tales y los daños derivados de accidentes, uso indebido, modificaciones, alteraciones, servicio inadecuado. Los accesorios quedan excluidos de la garantía del producto. Esta garantía excluye los fallos debidos a hechos fortuitos y a otros acontecimientos de fuerza mayor que escapan al control del fabricante. También se excluyen los equipos usados o reacondicionados y los destinados a demostraciones. 198180S, Rev. D, 08/03/2010

Interruptor de transferencia automática Especificaciones del producto

od r tio Este conectador es un dispositivo clasificado según UL.

BRIGGSandSTRATTON.COM
