MANUAL DE USUARIO RO 150 FE FESTOOL

Manual de instrucciones original/Lista de piezas de repuesto

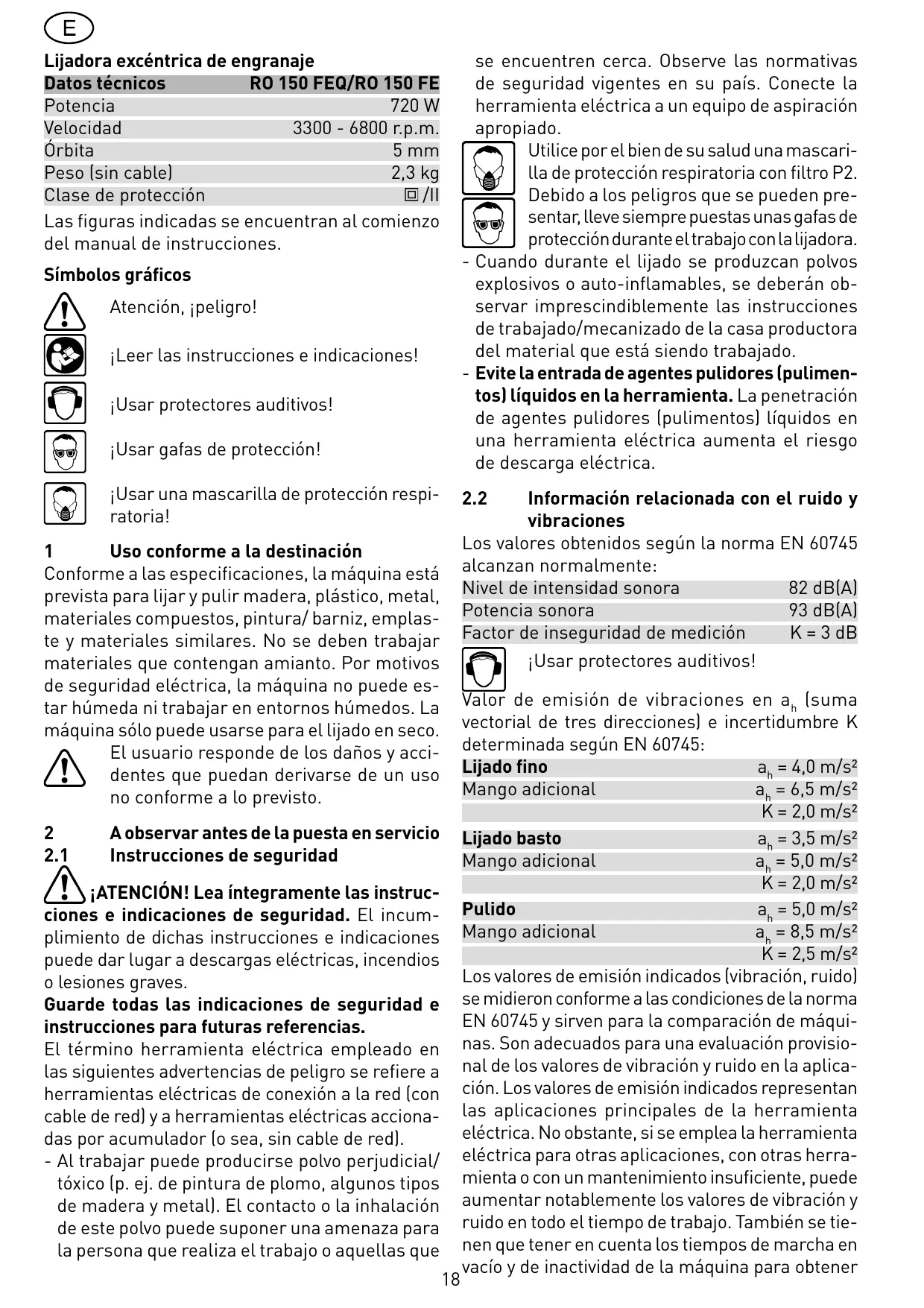

Lijadora excéntrica de engranaje

Datos técnicos RO 150 FEQ/RO 150 FE Potencia 720 W Velocidad 3300 - 6800 r.p.m. Órbita 5 mm Peso (sin cable) 2,3 kg Clase de protección /II Las figuras indicadas se encuentran al comienzo del manual de instrucciones.

se encuentren cerca. Observe las normativas de seguridad vigentes en su país. Conecte la herramienta eléctrica a un equipo de aspiración apropiado.

Utilice por el bien de su salud una mascarilla de protección respiratoria con filtro P2. Debido a los peligros que se pueden presentar, lleve siempre puestas unas gafas de protección durante el trabajo con la lijadora. - Cuando durante el lijado se produzcan polvos explosivos o auto-inflamables, se deberán observar imprescindiblemente las instrucciones de trabajado/mecanizado de la casa productora del material que está siendo trabajado. - Evite la entrada de agentes pulidores (pulimentos) líquidos en la herramienta. La penetración de agentes pulidores (pulimentos) líquidos en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

Atención, ¡peligro! ¡Leer las instrucciones e indicaciones! ¡Usar protectores auditivos! ¡Usar gafas de protección! ¡Usar una mascarilla de protección respiratoria!

Información relacionada con el ruido y vibraciones

Los valores obtenidos según la norma EN 60745 alcanzan normalmente: Nivel de intensidad sonora 82 dB(A) Potencia sonora 93 dB(A) Factor de inseguridad de medición K = 3 dB

Uso conforme a la destinación Conforme a las especificaciones, la máquina está prevista para lijar y pulir madera, plástico, metal, materiales compuestos, pintura/ barniz, emplaste y materiales similares. No se deben trabajar materiales que contengan amianto. Por motivos de seguridad eléctrica, la máquina no puede estar húmeda ni trabajar en entornos húmedos. La máquina sólo puede usarse para el lijado en seco. El usuario responde de los daños y accidentes que puedan derivarse de un uso no conforme a lo previsto. 2 2.1

¡Usar protectores auditivos!

A observar antes de la puesta en servicio

Instrucciones de seguridad

¡ATENCIÓN! Lea íntegramente las instrucciones e indicaciones de seguridad. El incumplimiento de dichas instrucciones e indicaciones puede dar lugar a descargas eléctricas, incendios o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para futuras referencias. El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red). - Al trabajar puede producirse polvo perjudicial/ tóxico (p. ej. de pintura de plomo, algunos tipos de madera y metal). El contacto o la inhalación de este polvo puede suponer una amenaza para la persona que realiza el trabajo o aquellas que 18

Valor de emisión de vibraciones en ah (suma vectorial de tres direcciones) e incertidumbre K determinada según EN 60745:

Lijado fino ah = 4,0 m/s² Mango adicional ah = 6,5 m/s² K = 2,0 m/s² Lijado basto ah = 3,5 m/s² Mango adicional ah = 5,0 m/s² K = 2,0 m/s² Pulido ah = 5,0 m/s² Mango adicional ah = 8,5 m/s² K = 2,5 m/s² Los valores de emisión indicados (vibración, ruido) se midieron conforme a las condiciones de la norma EN 60745 y sirven para la comparación de máquinas. Son adecuados para una evaluación provisional de los valores de vibración y ruido en la aplicación. Los valores de emisión indicados representan las aplicaciones principales de la herramienta eléctrica. No obstante, si se emplea la herramienta eléctrica para otras aplicaciones, con otras herramienta o con un mantenimiento insuficiente, puede aumentar notablemente los valores de vibración y ruido en todo el tiempo de trabajo. También se tienen que tener en cuenta los tiempos de marcha en vacío y de inactividad de la máquina para obtener

una evaluación exacta durante un tiempo fijado, pues el valor obtenido en la medición incluyendo estos tiempos puede resultar mucho más bajo.

Trazado en curva Rotex (primer, lijado, pulido)

El trazado en curva Rotex es una combinación de movimiento excéntrico y de rotación. Esta posición se selecciona para lijar con mucha fuerza (lijado basto) y para pulir. Para ello coloque el interruptor (1.1) en la posición de la derecha. Movimiento excéntrico (lijado fino) Esta posición se selecciona para lijar con poca fuerza una superficie sin estrías (lijado fino). Para ello pulse el interruptor (1.1) hacia abajo y colóquelo en la posición izquierda.

Conexión eléctrica y puesta en funcionamiento

La tensión de la red debe coincidir con los datos que figuran en la placa indicadora de potencia. El interruptor deslizante (1.2) sirve de interruptor de conexión/desconexión (I = conectado/0 = desconectado). Solo RO 150 FEQ: Ver la figura 2 para enchufar y desenchufar el cable de conexión a la red. ¡Apague siempre la máquina antes de conectar o sacar el cable de conexión a la red!

Freno de plato El manguito de goma (3.1) impide que el plato lijador se acelere descontroladamente durante el movimiento excéntrico (lijado fino). Debido a que esta guarnición se desgasta con el tiempo, ésta tiene que ser renovada cuando se registre una merma en el efecto de frenado (núm. de pedido 465 472). Si debe montarse un nuevo retén de goma (3.1), observe que éste se ha colocado en la posición correcta.

La máquina dispone de un sistema electrónico de onda plena con las siguientes características: Arranque suave El arranque suave proporciona una puesta en marcha de la máquina sin sacudidas. Regulación del número de revoluciones Las revoluciones pueden regularse de modo continuo con la rueda de ajuste (1.5) entre 3300 y 6800 r.p.m.. De esta forma, la velocidad de corte se puede adaptar de forma óptima a cada material. Revoluciones constantes Las revoluciones preseleccionadas se mantendrán constantes con la marcha en vacío y durante el proceso de trabajo. Dispositivo protector contra sobre-temperaturas Con una temperatura de motor demasiado elevada se reduce la alimentación de corriente y el número de revoluciones. La máquina sigue funcionando pero con un rendimiento reducido para lograr una rápida refrigeración mediante la ventilación del motor. Tras la refrigeración la máquina vuelve a funcionar plenamente de forma automática. 5

Selección y montaje de los discos de lijar Selección de los discos de lijar Adaptado a la superficie a trabajar, el aparato puede ser equipado con tres discos de lijar de diferente grado de dureza. Duro: Para un lijado de superficies tanto basto como fino, así como para el lijado de bordes y cantos. Suave: Universal, para un lijado basto y fino en superficies planas y bombeadas. Supersuave: Para un lijado fino de piezas mecanizadas/perfiladas, superficies bombeadas, radios. ¡No emplearlo nunca en bordes o cantos! Montaje El sistema FastFix hace posible el cambio del plato lijador sin usar herramientas: - Coloque el interruptor (1.1) a la derecha en el trazado en curva Rotex, - Presione el bloqueo del husillo (1.6), - Gire el plato lijador desde el husillo (rosca derecha), - Mantenga pulsado el bloqueo del husillo y enrosque el plato lijador nuevo hasta llegar al tope (ya no puede girar más). Observe al mismo tiempo que el retén de goma (3.1) esté montado correctamente. - Suelte el bloqueo del husillo. Por favor tengan en cuenta: Solo accionar al bloqueo del husillo cuando el motor esté parado.

Ajustes en la máquina

¡Antes de realizar cualquier trabajo en la máquina se debe retirar el enchufe de la caja de contacto!

Movimiento de lijado Con el interruptor (1.1) pueden ajustarse dos movimientos de lijado diferentes. El cambio sólo se puede realizar con el plato fijador parado ya que, mientras está en marcha, el interruptor está bloqueado por motivos de seguridad. 19

Sujetar la máquina para un guiado seguro con las dos manos por la carcasa del motor (1.3) y por el cabezal del engranaje (1.8) o por el mango adicional (accesorios, 5.2).

No sobrecargue la máquina presionándola demasiado sobre el objeto a lijar. Un resultado óptimo de lijado lo conseguirá trabajando con una presión de apriete moderada. La capacidad y calidad de lijado dependen esencialmente de la elección del material abraviso correcto. Las tablas A y B muestran las posiciones que nosotros recomendamos para los diferentes trabajos de lijado y pulido.

Fijación del material abrasivo Sobre el plato de lijado Stickfix se pueden fijar con rapidez y facilidad los papeles de lija Stickfix y velos de lijado Stickfix apropiados para ello. Los materiales abrasivos auto-adheribles se presionan simplemente sobre el plato de lijado (1.7) y son retenidos con seguridad por el recubrimiento adherente del plato de lijado Stickfix. Después de usarse, los papeles abrasivos Stickfix se pueden volver a quitar fácilmente. 5.5 Fijar el agente de pulir Para evitar desperfectos, sólo deben colocarse agentes de pulir polistick (esponjas, fieltros, piel de cordero) en el plato pulidor especial, que se ha montado en la máquina en lugar del plato lijador. Los agentes de pulir polistick, como los abrasivos Stickfix, se colocan fácilmente en el plato pulidor y se vuelven a quitar después de usarse. 5.6

Elaboración de metal

Por motivos de seguridad deberán tomarse las medidas siguientes al elaborar metal: - Agregar un interruptor de corriente de defecto (FI-, PRCD-). - Conectar la máquina a un aparato de aspiración apropiado. - Limpieza periódica en la máquina para eliminar las aglomeraciones de polvo en el cárter del motor.

Para trabajos de aspiración de polvo conecte siempre la máquina a la aspiración.

Se puede conectar un aparato de aspiración

Festool en los racores de aspiración (1.5) con un diámetro de tubo de 27 mm. Para pulir es posible extraer el adaptador de aspiración (4.1) pulsando la tecla de cierre (4.2) y tirando del adaptador hacia atrás. Para volver a montar el adaptador de aspiración sitúelo como se muestra en la imagen 4 y desplácelo en dirección al plato lijador hasta que encaje la tecla de cierre (4.2). 5.7 Protección de cantos (protector) La protección de cantos (5.1) impide que el perímetro del plato lijador toque la superficie (p. ej. al lijar una pared) y que se produzca un contragolpe de la máquina. Montaje Empuje la protección de cantos hasta que encaje en la ranura guía (5.3) de la máquina. 5.8 Mango adicional El mango adicional (accesorios, 5.2) puede fijarse según se desee a la derecha o la izquierda en la cabeza del engranaje. 5.9 Empuñadura bombeada La empuñadura bombeada (parcialmente accesorio, 5.4) permite pulir y lijar sin fatiga trabajos prolongados. Montaje Empuje la empuñadura bombeada hasta que encaje en la ranura guía (5.3) de la máquina. 6

Usar gafas de protección.

Accesorios, herramientas

Para su seguridad utilice únicamente accesorios y piezas de recambio originales de Festool. Festool ofrece para cada uso el accesorio, agente de pulir y abrasivo adecuado. Los números de pedido para los respectivos accesorios y herramientas se encuentran en su catálogo Festool o en la dirección de Internet „www.festool.com”. 8

Mantenimiento y conservación

¡Antes de realizar cualquier trabajo en la máquina se debe retirar el enchufe de la caja de contacto! Los trabajos de mantenimiento y reparación que requieran abrir la carcasa del motor, deben llevarse a cabo únicamente en un taller autorizado. Para asegurar la circulación de aire, deben mantenerse siempre limpias y despejadas las aberturas para el aire de refrigeración en la carcasa del motor. La máquina está provista de carbones activos especiales para la desconexión automática. cuando estos carbones activos se han desgastado, se interrumpe automáticamente la toma de corriente y la máquina se para. 9 Eliminación de residuos ¡No desechar las herramientas eléctricas junto con los residuos domésticos! Recicle el aparato, los

Trabajo con la máquina

Fije la pieza de trabajo siempre de forma que no se pueda mover cuando se trabaje con ella. 20

platos lijadores). Sólo se aceptarán reclamaciones si se envía el aparato sin desmontar al proveedor o a un taller de servicio autorizado por Festool.

Conserve el manual de instrucciones, las indicaciones de seguridad, la lista de piezas de repuesto y el ticket de compra. En otros casos serán válidas las condiciones de garantía del fabricante. Observación: Sujeto a modificaciones técnicas como resultado de los continuos trabajos de investigación y desarrollo.

accesorios y el embalaje de forma respetuosa con el medio ambiente. Tenga en cuenta la normativa vigente del país.

Solo EU: De acuerdo con la directiva europea 2002/96/EC las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente. 10 Garantía Le ofrecemos una garantía ante defectos en los materiales o de fabricación de nuestros aparatos conforme a las normativas locales vigentes durante un periodo mínimo de 12 meses. El tiempo de validez de la garantía es de 24 meses en los países de la UE (mostrando la factura o el resguardo de entrega). La garantía no cubre los daños producidos por deterioro/desgaste natural, sobrecarga, manejo inadecuado o daños ocasionados por el usuario o por un uso distinto a lo indicado en el manual de instrucciones, así como tampoco cubre aquellos daños conocidos por el usuario en el momento de la compra. También quedan excluidos los daños provocados a raíz de la utilización de accesorios y materiales de consumo Festool no originales (p. ej.

Normativa REACh para productos Festool, incluyendo accesorios y material de consumo

La normativa REACh, vigente desde 2007 en toda Europa, regula el uso de productos químicos. Nosotros, como «usuarios intermedios», es decir, como fabricantes de productos, somos conscientes de nuestra obligación de mantener informados a nuestros clientes. A fin de mantenerle siempre al día de nuestras novedades y de informarle sobre las posibles sustancias utilizadas en nuestros productos, hemos creado para usted la siguiente página web: www.festool.com/reach

Esponja fina, gofrado
