HT 40 FLEXX - Micrófono inalámbrico AKG - Manual de uso y guía de instrucciones gratis

Marca	AKG
Modelo	HT 40 FLEXX
Tipo de producto	Micrófono inalámbrico de mano
Rango de frecuencias	660 - 865 MHz (UHF)
Número de frecuencias conmutables	3 (seleccionables)
Modulación	FM
Ancho de banda de audio	65 - 20 000 Hz
Estabilidad de frecuencia	±15 kHz (-10°C a +50°C)
Desviación nominal	15 kHz
Factor de distorsión (1 kHz)	típ. 0,8%
Compansor	Sí
Relación señal/ruido	típ. 110 dB(A)
Potencia de salida RF	10 mW
Consumo	típ. 70 mA
Alimentación	1 pila AA 1,5 V (LR6)
Autonomía típica	31 h (con pila 2200 mAh)
Dimensiones (L x An x Al)	229 x 53 x 53 mm
Peso neto	214 g
Cápsula del micrófono	Cardioide AKG de gama alta, pantalla antiviento integrada
Funciones principales	Interruptor ON/OFF/MUTE, selector de frecuencia (3 posiciones), conmutador GAIN (HIGH/LOW), clip de color intercambiable, indicador LED de pila
Mantenimiento y limpieza	Limpiar las superficies con un paño suave húmedo; lavar la pantalla antiviento de espuma con agua jabonosa
Seguridad	No exponer a la humedad ni a fuentes de calor; utilizar únicamente pilas recomendadas; eliminar las pilas usadas según las normativas
Piezas de repuesto y reparabilidad	Clip de color intercambiable; pantalla antiviento reemplazable; reparación solo por personal autorizado
Información general	Conforme a las normas CE; declaración de conformidad en www.akg.com

Preguntas frecuentes - HT 40 FLEXX AKG

¿Cómo reemplazar la pila del transmisor HT 40 FLEXX?

Empuje el cierre de la tapa del compartimento de la pila hacia abajo, deslice la tapa para retirarla, inserte una pila AA nueva respetando la polaridad, luego cierre la tapa hasta que haga clic.

¿Cómo cambiar la frecuencia portadora en el HT 40 FLEXX?

Primero coloque el interruptor de encendido/apagado en OFF, luego mueva el selector de frecuencia (posiciones 1, 2 o 3) a la frecuencia deseada. A continuación, encienda el transmisor. Asegúrese de que el receptor está sintonizado en la misma frecuencia.

¿Para qué sirve el conmutador GAIN en el HT 40 FLEXX?

El conmutador GAIN permite ajustar la sensibilidad de entrada de audio: posición HIGH para alta sensibilidad, LOW para sensibilidad reducida. Úselo para evitar distorsión o nivel demasiado bajo, observando los indicadores AF del receptor.

¿Qué significa el LED rojo que se enciende en el transmisor?

El LED rojo indica que la pila se agotará en aproximadamente 2 horas (o 15 minutos con una batería recargable). Se recomienda reemplazar la pila rápidamente.

¿Cómo limpiar la pantalla antiviento interna del micrófono?

Desenrosque la tapa de rejilla en sentido antihorario, retire la espuma, lávela con agua ligeramente jabonosa, séquela, luego vuelva a colocarla y atornille la tapa.

¿Cómo evitar el efecto Larsen (acople) con este micrófono?

Coloque los altavoces delante del micrófono, evite dirigir el micro directamente hacia los monitores o altavoces. Utilice la direccionalidad cardioide: el micro es poco sensible a los sonidos que vienen de los lados y de atrás. Aumente eventualmente la distancia entre el micro y la fuente de sonido.

¿Se pueden usar varios transmisores HT 40 FLEXX simultáneamente?

Sí, hasta 3 canales en la misma banda de frecuencias, siempre que cada transmisor-receptor esté sintonizado en una frecuencia diferente (1, 2 o 3). Para más de 3 canales (hasta 9), debe usar varias bandas de frecuencias diferentes.

¿Cómo reemplazar el clip de color en el HT 40 FLEXX?

Deslice el clip de color en el sentido de la flecha para retirarlo, luego inserte el nuevo clip semitransparente suministrado hasta que haga clic. El clip de color indica la banda de frecuencias del transmisor.

¿Qué hacer en caso de parásitos o ruidos no deseados?

Verifique la posición de las antenas, aleje el receptor de otros dispositivos inalámbricos o fuentes de perturbaciones eléctricas. Si es necesario, cambie la frecuencia portadora o use otra banda. Ajuste el squelch en el receptor SR 40 FLEXX para enmascarar los ruidos de fondo.

¿Cuáles son los accesorios suministrados con el HT 40 FLEXX?

El embalaje contiene: el transmisor de mano HT 40 FLEXX, un adaptador para pie de micrófono, una pila AA, un clip de color semitransparente de repuesto y un anexo (Manual Supplement) que contiene la tabla de códigos de color.

MANUAL DE USUARIO HT 40 FLEXX AKG

'Sirvase leer el manual antes de utilizar el equipo!

INSTRUÇOÉS DE USO p. 63

Favor leia este manual antes de usar o equipoamento!

Inhaltsverzeichnis

Seite

1 Seguridad y medio ambiente 51

1.1 Seguridad 51
1.2 Medio ambiente.. 51

2 Descripción 52

2.1 Introduccion 52
2.2 Volumen de suministros 52
2.3Accesorios optionales.. 52
2.4 Transmisor manual HT 40 PRO .52

2.4.1 Controles 52

2.5 Transmisor manual HT 40 FLEXX. 53
2.5.1 Controles 53

3 Puesta en servicios 54

3.1 Introducir la pila y probarla (HT 40 PRO y HT 40 FLEXX) .54
3.2 Poner en service el HT 40 PRO 54
3.3 Poner en service el HT 40 FLEXX 54
3.4 Recambiar el clip del numero de colores 55
3.5 Antes del control de sonido (soundcheck) (HR 40 PRO y HT 40 FLEXX) 55
3.6 Sistemas multicanales (HT 40 FLEXX + SR 40 FLEXX) 55
3.7 Commutar Frequencias portadoras 56

4 Técnica microfónica 57

4.1 Introduccion 57
4.2 Distancia del micrófono y efecto de proximidad 57
4.3 Angulo de incidencia del sonido 57
4.4 Retroalimentacion 57
4.5 Coro deacompaniamento 58

5 Limpieza 58

5.1 Superficies 58
5.2 Pantalla antiviento interior (HT 40 PRO y HT 40 FLEXX) .58

6 Reparacion de defectos 59
7 Datos技术和61

Fig. 8 74

1 Seguridad y medio ambiente

1.1 Seguridad

1. Elimine pilas descargadas o acumuladores defectuosos de conformidad con las dispositions de eliminacion de desechos vigentes. No los eche nunca al fuego (peligro de explosion).
2. No verte liquidos sobre el equipo y no dejar caer objetos a工程技术 de las ranuras de ventilacion.
3. Utilice el aparato solo en lugares secos.
4. El personal技术服务 calificado es el único autorizado para partir, atender y reparar el aparato. En el interior de la caja no se enquirytra ninguna pieza que pueda ser atendida, reparada o cambada por un profano.
5. No colocar el aparato cerca de fuentes de calor, como p.ej radiadores, tubos de calefacion, amplificadores, etc. y no exponerlo directamente al sol, a polvo o humedad intensos, a la lluvia, a vibraciones o a golpes.
6. Para limpiar el aparato, utilise unico unico yedo, pero no mojado.No debe utilizes nunca materiales de limpiezo corrosivos o abrasivos ni aquellos que contenga alcohol o disolventes, bajo que pueda darar la laca o las piezas de material sintetico.

7. El aparato debe serutilado solo para los fines descriptos en estas instrucciones de uso.AKG no se responsabiliza por daños debidos a un uso inadeuido o indebido.

8. Para desguazar el aparato hay que sacar las pilas o los acumuladores, Separar la caja, la electrónica y el cable y proceber a la eliminación de todos los componentes atendero a las correspondientes disposiciones de eliminación de residuos vigentes.

9. El embalaje es reciclable. Elimine el embalaje en un sistema de recogida previsto paraarlo.

1.2 Medio ambiente

2.1 Introduccion

2 Descripción

Muchas gratias por haberse decidido por un producto de la Empresa AKG. Tómese, por favor,unos momentos para leer el Modelo de Empleo antes de usar el aparato. Guarde las instrucciones de empleo en un lugar seguro de modo que pueda consultarlas si se le presenta alguna duda. ¿Que se divierta y que tengla mucho exito con su nuevo equipo!

2.2 Volumen de suministros

1 Transmisor manual HT 40 PRO á HT 40 FLEXX
1 Adaptador de soporte
1 Pila tamaño AA
1 Hoja de etiquetas para la rotulación
1 Supplemento ("Manual Supplement")

• Sírvase controlar que el embalaje contenga todas las piezas necessarias para su sistemas. Si llegara a faltar algo, dirijase a su distribuidor AKG.

2.3 Accesorios OPCIONALES

• Los accesos.optionales los encontrará en el másrecente Catálogo/Folleto de AKG o en www.akg.com. Su distribuidor lo asesorará con mucho gusto.

2.4 Transmisor manual HT 40 PRO

El transmisor manual HT 40 PRO funciona con una Frequencia portadora fija estabilizada por cuarzo en la gama de Frequencia portadora UHF de 660 a 865 MHz y está equipado con una antenna integra de la caja.

La capsa microfónica unida en forma fija con el transmisor, que tiene un transductor de alta calidad de AKG y característica directional cardioide, se distinguir por una reducía sensibilidad a ruidos manuales, una buena represión de la retroalimentación acústica y una brillante calidad de transmisión y disponible de una pantalla antivirus y bajo pop integrados para reprimir ruidos pop y de respiración.

2.4.1 Controles

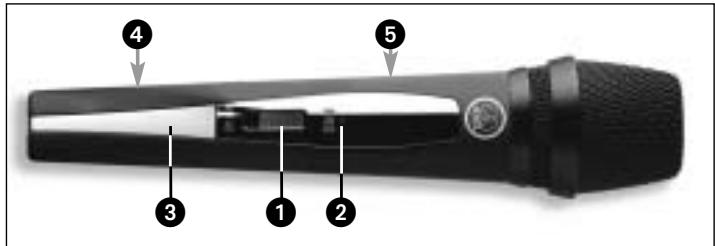

Fig. 1: Controles del transmisor manual HT 40 PRO

1 Conmutador con/des: este conmutador correddizo tiene 3 posiciones:

ON: la alimentación del transmisor está conectada.

MUTE: la señal audio proveniente de la capsa ultra microfónica está en mudo, excepta su given conectadas la alimentación y la Frequencia portadora RF.

OFF: la alimentacion del transmisor está desconectada.

2 LED de control: este LED indica el estado de energia de la pila.

EI LED se illumina de verde: la pila está enorden.

El LED se ilumina de rojo: a partir del momento en que el LED cambia a rojo, la capacité de la pila es todas de un máximo de 2 horas de servicios. Recommendamos recambiar la pila cuando antes por unaews.

Nota:

• Si se utilizes un accumulator, 15 Minutes antes de que este esté agotado, el LED para rojo.
  3 Clip del número de-coloredes: el color de este clip de plástico corresponde a la Frequencia portadora de su transmisor. Los receptores con la misma Frequencia portadora está marcados con el mesmo color. En el Supplemento ("Manual Supplement") del Manual de Instrucciones se encontrar una tabla con el número de-coloredes.

2 Descripción

El clip del (:code de colocores del HT 40 PRO es removable yuede ser reemplazado por el clip de recambio semitransparente suministrado.

4 Tapa de la caja de pilas: vexeel Capitulo 3.1.
5 Etiqueta de fecuencia portadora: por encima de la caja de pilas se encontrartra una etiqueta adhesiva con la fecuencia portadora del transmisor.

El transmisor manual HT 40 FLEXO offre tres Frequencias portadoras estabilizadas por guarzo y regulables bajo de la banda de frequencies elegida con el pedido (ancho de banda 3 MHz) en la gama de frequencia portadora UHF de 660 MHz a 865 MHz y está equipado con una antenna integra de en la caja.

La capsa microfónica unida en forma fija con el transmisor, que tiene un transductor de alta calidad de AKG y característica directional cardioide, se distinguue por una reducida sensibilidad a ruidos manuales, una buena represión de la retroalimentación acústica y una brillante calidad de transmisión y dispone de una pantalla antivirus y filtro pop integrados para reprimir ruidos pop y de respiración.

2.5 Transmisor manual HT 40 FLEXX

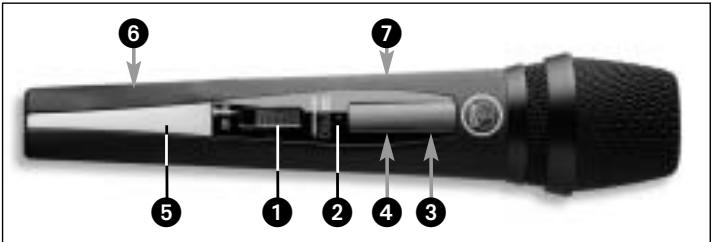

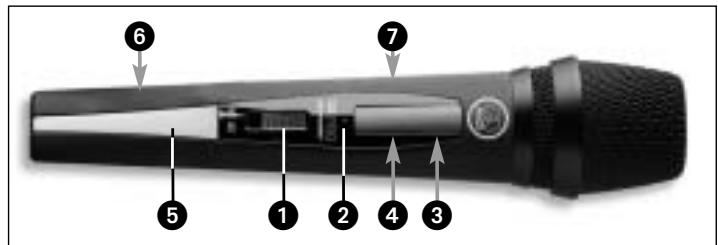

Fig. 2: Controles del transmisor manual HT 40 FLEXX

2.5.1 Controles

1 Conmutador con/des: este conmutador corredizoiene 3 posiciones:
ON: la alimentación del transmisor está conectada.
MUTE: la señal audio proveniente de la capsa ultra microfónica está en mudo, excepto si el gueen conectadas la alimentación y la Frequencia portadora RF.
OFF: la alimentación del transmisor está desconectada.
2 LED de control: este LED indica el estado de carga de la pila.
EI LED se ilumina de verde: la pila está enorden.
El LED se ilumina de rojo: a partir del momento en que el LED cambia a rojo, la capacité de la pila es todas de un máximo de 2 horas de servicios. Recommendamos recambiar la pila cuando antes por unaews.
- Si se utilizes un accumulator, 15 horas antes de que este esté agotado, el LED pasa a rojo.
3 Conmutador de Frequencias: con este conmutador corredizo puede regular el transmisor en una de tres Frequencias portadoras differentes bajo la banda de frequencies del transmisor.
4 GAIN: con este commutador corredido puede regular la sensibilitad de entrada audio del transmisor en dos etapas : "HIGH" = sensibility de entrada alta, "LOW" = sensibility de entrada baja.
5 Clip del (:code de colores: el color de este clip de plástico corresponde a la gama de frequencies portadoras de su transmisor. Los receptores con la misma gama de frequencies portadoras estáanmarcedos conelmaso color.Enel Supplemento("Manual Supplement") del Manual de Instruetiones se encontraruna una tabla con el (:code de colores.
El clip del (:code) de-coloredes del HT 40 FLEXX es removable y可以更好 ser reemplazado por el clip de recambio semitransparente suministrado.
6 Tapa de la caja de pilas: vexe el Capitulo 3.1.
7 Etiqueta de fecuencia portadora: encima de la caja de pilas está pegada una etiqueta con la designacion de la banda de fecuencias portadoras y las tres fecuencias portadoras del transmisor.

Nota:

3.1 Introducir la pila y probarla
(HT 40 PRO y HT 40 FLEXX)
Fig. 3: Introducir la pila en el transmisor manual
HT 40 PRO 0 40 FLEXX
Véase fig. 3.

3 Puesta en servicios

1. Empujé el gancho de presión de la tapa de la caja de pilas (1) hacía abajo.
2. Retire la tapa de la caja de pilas (1) del transmisor, suigiendo la indication de la flecha.
3. Introduzca la pila sumi-nistrada (2) en la caja de pilas y controle la polaridad correcta de la

Si coloca mal la pila, el transmisor no recibe corriente.

1. Encienda el transmisor, colocando el commutador con/des en "ON". Si la pila está en buena estado, se illumina de verde el LED de control. Si el LED de control se illumina de rojo, la pila está agotada en aprox. 2 horas. Cambie la pila cuando antes por unaews.

Nota:

• Si se utilizes un accumulator, 15 Minutes antes de que este este agotado, el LEDonga a rojo.

Si el LED de control) no se ilumina, la pila está agotada. Introduzca una pila nuevo.

1. Cierre la caja de pilas deslizando la tapa (2) desde abajo sobre la caja, hasta que enclave el gancho de presión.

3.2 Poner en service el HT 40 PRO

1. Encienda el receptor (SR 40 SINGLE o SR 40 DUAL).
2. Encienda el transmisor manual,poniendo el conmutador con/des en "ON".

Nota:

• Puesto que el transmisor manual HT 40 PRO está Concebido especialmente para la capsa, microfónica integradra, no esnecessaryproceder a unajuste de nivel en el transmisor manual. El transistor no dispone tampoco de un control para nivel o ganancia ("Gain").
• Encienda su equipo de sonorización o su amplificador.
• Hable o cante en el micrófono y regule el volumen de su equipo de sonorización o de su amplíficator tal como está descririto en los correspondientes manuales de instrucciones o también por oído.

3.3 Poner en servicios el HT 40 FLEXX

1. Coloque el conmutador de Frequencias del transmisor y el conmutador de Frequencias del receptor SR 40 FLEXX en la mesma posicion (1-1, 2-2 o 3-3).
2. Colque el regulator SQUELCH del receptor SR 40 FLEXX en minimum y encienda el receptor.
3. Encienda el transmisor manual, colocando el conmutador ON/OFF en "ON".
4. Encienda su sistemas de audiodifusión o su amplificador, Respectivamente.
5. Hable o cante en el micrfo n y observe los LEDs AF en el receptor: Si el LED OK se illumina occasionalmente y el LED CLIP no se illumina del todo, la

3 Puesta en servicios

sensibilidad de entrada del transmisor es muy baja. Coloque GAIN (18) en "HIGH".
- Si el LED OK (6a) se ilumina continually y el LED CLIP (6b) a dato o continuamente, la sensibilidad de entrada del transmisor es muy alta. Coloque GAIN (18) en "LOW".
6. Regule el volumen del sistemas de audiodifusión o del amplificador, Respectivamente, tal como se describe en los correspondientes Manuales de Instruetiones o porridge.

3.4 Recambiar el clip del número de-coloredes

1. Retire el clip del número de-colored (1) del transmisor, siguiendo la direction de la flecha.

2. Calce el clip de recambio semitransparente suministrado en el transmisor manual hasta que se enclave.

3. Recorra el recinto en el que va a utiliser el transmisor. Ponga atencion en los lugares en que baja la intensidad de campo, perturbandose brevamente la recepcion (caidas de seals - dropouts). Estas caidas de seal las能把 subsanar posiconando el receptor de other forma. Si este no sirve, evitethose lugares crticos.

4. Si en el receptor se apaga el LED RF OK, significa que no se recibe SIGNAL o que está activado el silenciador (squelch)*.

Encienda el transmisor, acerquese al receptor o bien gire el regulator SQUELCH* hacía atrás hasta que se ilumine el LED RF OK.

1. Si aparecen ruidos perturbadores, haga girar el regulator SQUELCH del receptor hasta que se desvanezcan estas perturbaciones.

2. No ajuste nunca el nivel silenciador más alto de lo besoino. Cuanto más alto esté el nivel silenciador (-70 dB = max., -100 dB = min.), tanto más baja sera la sensibilitad del receptor y, por ende, el alcance entre transmisor y receptor.

En cada band de Frequencias, la distancia entre las tres Frequencias portadoras de los transmisores y receptores WMS 40 FLEXX es lo suficientemente grande como para poder hacerFuncional al mesmo tiempo tres canales radioeléctricos sin perturbaciones mutuas.

Para sistemas con hasta 9 canales, necessitaries棋牌游戏 of WMS 40 FLEXX con hasta tres bandas de frequencies differentes. Consulte con su distribuidor acerca de cuales bandas de frequencies estaan autorizadas en el lugar de uso previsto y cuales son aptas para sistemas multicanales. Ejecute los pasos 1 a 6 para cada banda de frequencies una tras other.

Fig. 4: Recambi el clip del (:code de colores del transmisor.

Véase fig. 4, 1-3

Véase fig. 4, 4-5.

3.5 Antes del control de
sonido (soundcheck)
HT 40 PRO y
HT 40 FLEXX)

• Sólo en el receptor SR 40 FLEXX

Important!

3.9 Sistemas multicanales (HT 40 FLEXX + SR 40 FLEXX)

Nota:

Véase Fig. 8 en la頁ina 74.

3 Puesta en servicios

importante!

3.7 Conmutación de las frequencies portadoras

1. Aquege todos los transmisores y receptores.
2. Colque el conmutador de freuencias del transmisor y receptor del canal 1 en "1".
3. Coloque el conmutador de Frequencias del transmisor y receptor del canal 2 en "2".
4. Coloque el conmutador de Frequencias del transmisor y receptor del canal 3 en "3".
5. Ponga en servicios el transmisor y receptor del canal 1.

6. Repita el paso 5 para el canal 2 y el canal 3.

7. No debe utilizesnear nunca mas de un canal transmisor al mesmo tiempo en el本身就是 lugar en una misma Frequencia portadora. Por principios fisicos,esto conducira a fuertes ruidos perturbadores.

8. Antes de commutar la fecuencia portadoraDebe apagarse siempre el transmisor. Esto esnecessary,porqueel Cambio del fecuencia portadorasehace efectivo tan solo despuesde la reconexion del transmisor.

4 Técnica microfónica

4.1 Introduccion

Un micrófono de canto offre muitas posibilitadé de configurar la voz tal como es reproduceda por el equipo de sonorización.

Se ruega atenerse a las indicaciones siguientes para poder utiliser el transmisor manual HT 40 PRO y HT 40 FLEXX en forma optima.

Por principio, su voz se reproduce másplenayuave cuando menor es la distancia entre los labios y el micrófono,minternas que,a mayores distancias del micrófono,se produce una tonalidad mas reverberante y más lejana,dado que la acústica del local se manifesta en mayor medida.

Puede dar a su voz un toque agresivo, neutro o insinuante, modificando tan solo la distancia del micrófono.

El efecto de proximidad se produce en la proximidad inmediata de la fuente de sonido (menos que 5cm ) y provoca una fuerte acentuacion de los bajos. La voz parece más voluminosa o adquiera un tono intimo de bajos acentuados.

Cante lateralmmente sobre el micrófono o por encima de la cabeza del micrófono. De este modo, consigue un sonido equilibrado y natural.

Si canta directamente desde delante sobre el microfono, no solo se transmiten los ruidos de la respiracion, sino que se resultan también de forma no natural los sonidos occlusivos (p, t) y sibilantes (s, ch).

4.2 Distancia del micrófono y efecto de proximidad

4.3 Angulo de incidencia del sonido

Fig. 5: Cante por encima de la cabeza del micrófono.

4.4 Retroalimentación

Fig. 6: El micrófono no debe estar orientado nunca directamente hacía los monitores

La retroalimentación se produce si una parte del sonido emitido por el amplíficator es cap-tado y amplificado por el micrófono y DeVuelto al amplíficator. A partir de un determinado volumen acústico ("limite de acoplimiento"), esta señal meuede en cierto modo en un circulo, el equipo aulla y silba y sólo可以选择ponerse de nuevo bajo control cerrando el regulator de volumen.

Para prevenir este risso, el micrófono del transistor HT 40 PRO y HT 40 FLEXTiene una caracteristica direccional cardioide. Esto significa que es lo más sensible al sonido procedente desdedelante (p.ej.la voz),)millas reccionaapanasalossonidoquelegla desolados odesideras(p.ej.alvoces monitor).

La mayor seguidad contra la retroalimentacion se consigue situando las cajas de altovoz delante de los microfonos, eskaar, en el borde delantero lateral del escenario.

Si se utilizes altavoces de monitor, el micrófono no debe estar orientado nunca directamente hacía los monitores o los altavoces de sonorización.

La retroalimentación puede ser provocada también por fenómenos de resonancia (determinados por la acústica del recinto en cuestion), particularmente en la gama de Frequencias bajo; esindr, de forma indirecta por el efecto de proximidad. En este caso basta a dato con augmentar la distancia hacía el micrófono paraURTAR la retroalimentacion.

4.5 Coro de
acompanimiento

Fig. 7: No poderian cantar nunca más de dos personas en el本身就是 micrófono dentro de un ángulo de 35^ o menos.
5.1 Superficies

5.2 Pantalla antivirusio interior (HT 40 PRO y HT 40 FLEXX)

4 Técnica microfónica

1. No poderian cantar nunca mas de dos personas en el本身就是 micrófono.
2. El ángulo de incidencia no debe sobrepasar un máximo de 35^ .

El micrófono es muy poco sensible a sonidos que llegan lateralmente. Si dos vocalistas cantaran en el micrófono a un ángulo superior a 35^ se tendría queaabrir tanto el regulador del nivel del canal de micrófono queSEA muy grande el peligro de retroalimentacion.

5 Limpieza

• Todas las superficies del transmisor HT 40 PRO y HT 40 FLEXX se pueda limpiar fácilmente con unayo humedecido con agua.

• Desatornillar la rejilla del transmisor en el sentido contrario a las agujas del reloj.

• Sacar la pantalla antiviento (relleno de goma espuma) de la rejilla.
• Lavar la pantalla antivirus en lejia suave.
• En cuando la pantalla antivirusie este seca se la可以选择 colocar other vez en la rejilla y esta se vuela a atornillar en el transmisor manual en el sentido de las agujas del reloj.

6 Reparación de defectos

Defecto	Posible causa	Repairación
No hay sonido.	1. El adaptador de red no está conec-tado al receptor o al enchufe de red.2. El receptor está desconnectado.3. El receptor no está conectado ni a un pupitre de mezcla ni a un amplificador.4. El regulator VOLUME del receptor está en cero.5. Ni el micrófono ni el instrumento están conectados al transmisor de Bolsillo.6. El transistor está ajustado en una Frequencia diferente a la del recep- tor.7. El comutador con-des del trans-misor está en "OFF" o en "MUTE".8. Las pilas está mal colocadas en el transistor.9. Las pilas del transistor está ago-tadas.10.El transistor está demasiado lejos del receptor o el nivel del silencia-dor de ruido (squelch) está ajus-tado demasiado alto.11. Obstáculos entre transistor y receptor.12. No hay contacto visual entre trans-misor y receptor.13. El receptor está demasiado cerca de objetivos metálicos.	1. Conectar el adaptador de red al re- ceptor y la red.2. Encender el receptor con la tecla ON/OFF.3. Conectar la calidad del receptor con la entrada del pupitre de mezcla o del amplificador.4. Abrir el regulator VOLUME.5. Conectar el micrófono o instru- mento con la entrada audio del transistor de bolsillo.6. Ponga el transistor en la misma Frequencia que el receptor.7. Colocar el comutador con-des en "ON".8. Colocar de nuevo las pilas en su compartmentimiento siguiendo las indi-caciones de polaridad (+/-).9. Colocar pilas cuales en el transistor.10. Acercarse más al transistor o re- ducir el nivel del silenciador de ruido (squelch).11. Retirar los obstáculos.12. Evitar los lugares desde los cuales no se pueda ver el receptor.13. Retirar los objetivos perturbadores o instalar el receptor algo más lejos.
Ruidos, chasquidos,seyales indeseables.	1. Posicion de las antenas.2. Perturbaciones por otheros equipos inalábricos, television, radio, equipos radioeléctricos, aparatos o instalaciones electricos defectuo-sos.	1. Instalar el receptor en(other lugar.2. Desconectar aparatos perturbadores o fallados,utilizar un WMS 40 SINGLE/DUAL con other freecuenciaportadora o regular el WMS 40 FLEXX en other freecuencia porta-dora; hacer examinar la instalacióneléctrica.
Distorsiones.	1. El regulator GAIN está ajustado muy alto o muy bajo.2. Perturbaciones por otheros equipos inalábricos, television, radio, equipos radioeléctricos, aparatos o instalaciones electricos defectuo-sos.	1. Colocar el mando GAIN en other po-sisión.2. Desconectar aparatos perturbadores o fallados,utilizar un WMS 40 SINGLE/DUAL con other freecuenciaportadora o regular el WMS 40 FLEXX en other freecuencia porta-dora; hacer examinar la instalacióneléctrica.

6 Reparación de defectos

Defecto	Posible causa	Repairación
Breves perdidas de sonido ("dropouts") en algunos lugares del camino de ACCION.	Posicion de las antenas	Instalar el receptor en otro lugar. Si siguen existiendo las perdidas de sonido, deben marcarse yEVitarse los lugaroscriticos.

HT 40 PRO y HT 40 FLEXX

Frecuencia portadora:	660 - 865 MHz
Modulación:	FM
Ancho de banda de transmisión audio:	65 - 20.000 Hz
Estabilidad de fecundía (-10°C hasta +50°C):	±15 kHz
Desviación nominal:	15 kHz
Factor de distorsión no lineal con 1 kHz:	tip. 0,8%
Compandor:	sí
RelaciónSEO/Ruido:	tip. 110 dB(A)
Potencia de RF radiada:	10 mW
Consumo de corriente:	tip. 70 mA
Alimentación de tensión:	1 pila de 1,5 V tamaño AA (LR 6世代 IEC 86-L)
Tiempo de operación:	tip. 31 h (con pila de 2200 mAh)
Dimensiones:	229 x 53 x 53 mm
Peso neto:	214 g

Este aparato corresponde a las normas citadas en la交代acion de conformidad. esta ultima está disponible en el situ http://www.akg.com o peut ser solicitada al correo electronomic [e-mail].

Indices

Pagina

ACESS OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIG A OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGA DE AQUIVA OBRIGALDAO 100%

Veja también o capítulo 4 "Técnia de microfone".

Micrófonos · Auriculares · Micrófonos inalábricos · Auriculares inalábricos · Auriculares con micrófono · Componentes acústicos

Microfones · Fones de ouvido · Microfones s/fios · Fones de ouvido s/fios · Microfones de casa · Componentes acústicos

AKG Acoustics GmbH

Lemböckgasse 21-25, A-1230 Vienna/AUSTRIA, phone: [phone]*

e-mail: [e-mail]

AKG Acoustics, U.S.

8400 Balboa Boulevard, Northridge, CA 91329, U.S.A, phone: [phone]

e-mail: [e-mail]
