MM-10 MIXER - Mezclador JBSYSTEMS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mezclador de audio profesional
Características técnicas principales	10 canales, ecualizador de 3 bandas, efectos integrados
Alimentación eléctrica	220-240V, 50/60Hz
Dimensiones aproximadas	482 x 250 x 100 mm
Peso	3,5 kg
Compatibilidades	Compatible con diversos equipos de audio y DJ
Funciones principales	Mezcla de audio, control de niveles, efectos de sonido
Mantenimiento y limpieza	Limpie con un paño suave, evite la humedad
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas disponibles bajo pedido
Seguridad	Utilizar en un entorno seco, evitar sobrecargas eléctricas
Información general útil	Ideal para eventos en vivo, estudios de grabación y DJs

Preguntas frecuentes - MM-10 MIXER JBSYSTEMS

¿Cómo puedo resolver el problema de mala calidad de sonido en el JBSYSTEMS MM-10?

Primero, verifique las conexiones de los cables de audio. Asegúrese de que estén bien conectados y en buen estado. También pruebe con otras fuentes de audio para determinar si el problema proviene de la fuente o de la mezcladora.

¿Qué hacer si el JBSYSTEMS MM-10 no enciende?

Verifique que el dispositivo esté correctamente conectado a una toma de corriente funcional. Si la alimentación es correcta, verifique el fusible del dispositivo y reemplácelo si es necesario.

¿Cómo ajustar el nivel de salida del JBSYSTEMS MM-10?

Utilice los faders de salida en el panel frontal para ajustar el nivel de salida. Asegúrese de que los niveles no superen el máximo para evitar la distorsión.

¿Por qué una de las entradas no funciona?

Verifique si la entrada está correctamente seleccionada en la mezcladora. También pruebe con otro dispositivo para ver si el problema persiste. Si es así, podría ser un problema interno.

¿Cómo puedo limpiar mi JBSYSTEMS MM-10?

Utilice un paño suave y seco para limpiar el exterior del dispositivo. Evite usar productos químicos agresivos. Para los potenciómetros y faders, se puede usar un spray limpiador específico para contactos con precaución.

¿Hay alguna forma de conectar el JBSYSTEMS MM-10 a una computadora?

El JBSYSTEMS MM-10 no tiene conexión USB integrada. Sin embargo, puede usar una interfaz de audio externa para conectarlo a su computadora.

¿Cómo puedo resolver los problemas de zumbido en el JBSYSTEMS MM-10?

Asegúrese de que todas las conexiones estén seguras y que los cables no estén dañados. También intente conectar el dispositivo a otra toma de corriente para evitar interferencias.

¿Es compatible el JBSYSTEMS MM-10 con micrófonos de condensador?

Sí, el JBSYSTEMS MM-10 es compatible con micrófonos de condensador, pero asegúrese de usar alimentación phantom si es necesario.

¿Cómo puedo ajustar el ecualizador en el JBSYSTEMS MM-10?

Utilice los controles de ecualización en cada canal para ajustar las frecuencias bajas, medias y altas según sus preferencias.

¿Se puede usar el JBSYSTEMS MM-10 para actuaciones en vivo?

Sí, el JBSYSTEMS MM-10 está diseñado para ser utilizado en actuaciones en vivo. Asegúrese de probarlo con antelación para verificar que todos los ajustes sean óptimos.

MANUAL DE USUARIO MM-10 MIXER JBSYSTEMS

Manual de instrucciones ES

Manual do utiliser PT

JBSYSTEMS

EN - DISPOSAL OF THE DEVICE

Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

1. CONTROLLE (EQ) DE TONALITE HIGH (AIGUES)

1. CONTROLLE (EQ) DE TONALITE HIGH (AIGUES)

MANUAL DE INSTRUCCIONES

Gracias por la compra de este producto JB Systems. Para sacar todo el rendimiento de las posibilidades de este aparato y por su propia seguridad, por favor lea this manual de instructriones con mucho cuidado antes de utilizing esta unidad.

CHARACTERÍSTICAS

Estaiedad no interfiere con snales de radio. Este producto cumple las exigencias de las directrices actuales Europeas y naciones. Se ha estabilities conformidad y las declaraciones y documents relevantes se han depositado por el fabricante.

10-canales de mezcla P.A.
- Comviene para mezcla de micros oPEGOs grupos
- 6 canales mono, 2 canales estéreo
- Entrada micro y linea balanceada por canal
- 3 bandas de tonalidad por cada canal
2salidas auxiliares
- Entrada linea additional a injectar en el master
- Fuente de alimentación de 48V Phantom
- Salida principal izquierda y derecha balanceada

ANTES DEL USO

Instrucciones importantes:

• Antes de utiliser esta unidad, por favor compruebe que no hay daños causados por el transporte. En caso contrario, no utilise este aparato y consulte a su vendedor.
• Importante: Este aparato salio de laEmpresa en perfecto estado y bien empaquetado. Es absolutamente necessario por parte del usuario seguir estRICTamente las instructaciones de seguridad y advertencias de estemanual.Cualquier daño causado por manejo inadequado no está sujeto a la garantía. El vendedor no acceptorá responsabilidad por ningún defecto o problemas que resulten de ignorar this manual del usuario.
• Mantenga este folleto en un lugar seguro para consultas futuras. Si vendete esta instalacion, aseguresses de añadir estemanualdeusername.
• Para proteger el medio ambiente, por favor intente recicular el material de empaquetado tanto como sea possible.

Verificar el contenido:

Verificar la presencia de las partes siguientes:

• Manual de instrucciones
• Unidad MM-10
• Cable sector

PRECAUCIONES DE USO

CAUTION

OF ELECTRIC SHOCK DO NOT OPEN

PRECAUCTION: Para reducir el riesgo de electrucución no abra ninguna tapsa. No existen piezas en el interior que puedaCambiar ustedismo.Dirjase unicolemente a personalcualificado.

El significo de un rayo en el interior de un triangulo alerta sobre la presencia o el uso de elementos no isolados donde un voltage peligioso constituya un riesgo sufiente para causar una eventual electrocución.

El punto de exclamación en el interior de un triangulo alerta el usuario sobre la presencia de importantes instrucciones y/o del mantenimiento en el manual de uso.

Este的概率 significativa : Uso para el interior solamente.

Este的概率 significa: Lea las instrucciones.

• Afín de evaporar todo riesgo de incendio o electrucución, no exponer el aparato a la lluvia o ambiente humedo.
• Para evaporar que se forme condensation en el interior, permita que la unidad se adapte a las temperatas circundentes cuando la lleve a una habitacion calida afterwards de transporte. La condensation的一些as vezes impide que la unidad funciona a rendimiento pleno o pueda inclujo causar daños.
  -Estaunidadesóloparausointerior.
• No colocque objetivos metalicos o derrame liquidos dentro de la unidad. No colocar recipientes llenos de liquidos, como floreros, encima del aparato. Podria resultar descarga electrica o mal funciona. Si un objeto extraño entra en la unidad,解脱ce inmediamente la fuente de alimentacion.
• No colocar fuentes de llamas, como velas, encima de la unidad.
• No cubra ninguna aperture de ventilacion ya que thisoulda resultar en sobrecalentamento.
• Evite su uso en ambientes polvorientos y limpie launidad regularmente.
• Mantenga la unidad alejada de los niños.
• Personas sin experiencia no deben manjar este aparato.
• La temperatura maxima de ambiente es 40^ . No use esta unidad a temperatas mAs elevadas.
• Siempre desenchufe la unidad cuando no la use por un periodo de tiempo largo o antes deCambiar la bombilla o comenzar una reparacion.
• La instalación electrica deben ser{llevada a cabo solo por personalrialficado, acordea a las regulaciones para seguidad elctrica y mecnica de su Pais.
• Compruebe que el voltaje disponible no es superior al que aparece en el panel trasero de la unidad.
• Enchufe siempre accessible para desconectar la alimentación.
• El cable de alimentación deben estar siempre en perfectas conditiones:ague la unidad inmediamente cuando el cable de alimentación está roto o dañado.
• Nunca deje el cable de alimentacion entrada en contacto conOthers cables!
• ¿Cuando el interruptor está en la posición de reposo, estaunidad no se desconecta totalmente de la alimentación!
  -Esta instalaciondebeserconectadaatiemarparacomplirconlasregulacionesdeseguidad.
• Para prevenir descargas electricas, no abra la tapa. Aparte de fusibles principales no hay partes que pueda ser reparadas por el usuario en su interior.
• Nunca repare un fusible o haga un bypass al fusible. Siempre sustituya el fusible dañado por un fusible del mesmo tipo y espécificaciones electricas!
• En el caso de problemas series de manejo, deben de usar la instalación y contacte con su vendedor inmediamente.
• Por favor, use el empaquetado original cuando el aparato deba ser transporte.
• Debido a motivos de segurança está prohibido hacer modificaciones sin autorizar a la unidad.

CONSEJOS DE INSTALLACION:

• Instalar el aparato en un situ con buena ventilacion para no exponerla a altas temperatas o humedad.
• No colocar y utiliser el aparato mucho tiempo en situos calientes (al lado de amplificadores, focos,...) pueda afectar sus prestaciones.
• El aparato pueda ser colocado en un rack de 19^th . Fijar el aparato congratía a los 4 agujeros para tornillos del panel frontal. Asegurar de la dimension correcta de los tornillos (no provistos). Evitar las vibraciones y los golpes durante el transporte.
• Para evaporar la condensacion en el aparato, partiro adaptarse a la nuova temperatura après del transporte. La condensacion可以选择 alterar las prestaciones de este aparato.

LIMPLEZA:

Límpiar con un trapo lijeramente humedo. No departing caarse agua en el interior de launities. No utilizing productos abrasivos (alcohol,...) que pueda darar la platina.

CONEXIONES

Para más informaciones sobre las conexiones, leer el capituloCEE.

Siempre se debe apagar la mesa antes de efectuar las conexiones. En este manual, es cuestion de entradas linea o "line inputs".Esta nominacion significa entradas con un nivel situado entre 750mV y 2V .

Esto incluye los CD's, tuners, videos,...

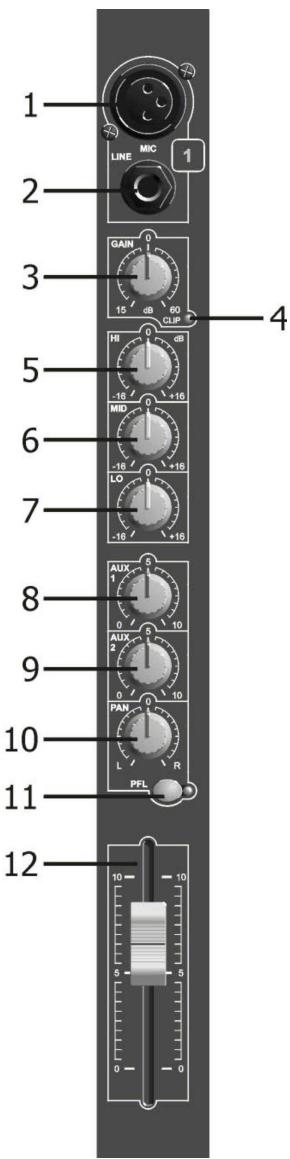

FUNCTIONES

1. ENTRADA HEMBRA XLR PARA MICROFONO

Modobalanceado：

Impedencia de entrada : 2K Ohm

Sensibilitad de entrada : 0.8 mV RMS (-60dB)

2. ENTRADA LINEA ESTEREO 1/4"

Modo balanceado : Punta = Positivo

Anillo = Negativo

Funda = Masa

Modo sin balancear :

Punta = Positivo

Anillo = Masa

Funda = Masa

(Con conexión jack mono se obtiene automaticamente lo singular)

Impedencia de entrada : >50K Ohm

Sensibilidad de entrada : 25 mV RMS (-30dB)

3. REGLAJE DE GANANCIA

Permitte un reglage de entrada maximo y conviene a la mayoría de los micros con una impedencia hasta 600 Ohm como los de tipo Phantom Power (48 Volt).

Ganancia de entrada :

Entrada XLR +15 a +60dB

Entrada Jack -15 a +30db

4. CLIP PEAK LED (INDICADOR DE NIVEL MAXIMO)

Este indicator se enciende 4dB antes de alcantar la sñal maxima y queda encendido durante un corte periodo.

Note : si se modifica el reglaje de tonalidad (punto5,6,7), se deben ajustar la ganancia.

5. CONTROL (EQ) DE TONALIDAD HIGH (ALTOS)

Permite un reglaje de -16dB a 16dB para Frequencias agudas.

Permite un reglaje de -16dB a 16dB para Frequencias medias.

7. CONTROL (EQ) DE TONALIDAD LO (BAJOS)

Permite un reglaje de -16dB a 16dB para Frequencias bajas.

8. CONTROL AUX (ENVIO 1)

Este reglaje de auxiliares es (Post-fade) y puede ser utilizado para controlar fuentes exteriores independentes como el monitoring. POLITADO por el fader de entrada.

9. CONTROL AUX (ENVIO 2)

Este reclaje de auxiliares es (Pre-fade) y pueda ser utilizado para controlar fuentes exteriores independentes como el monitoring. NO ES POLITADO por el fader de entrada (12).

Nota : la optacion Post-Fade doit unicoamente ser seleccionada por un serviceo tecnico adecuado.

10. CONTROL PAN

Permite efectuar un control panoramicico de la seals de izquierda a derecha.

1. PRE-ESCUCHA(PFL)

Botón y Led para escucha pre-fade de la seals de entrada en los auriculares y sobre el indicator de Led (util)msteads seajusta la ganancia o trouble-shooting).

1. DESLIZADOR RECTILINEO DE 60mm

Este deslizador permite enviar la seals de entrada mezclada hacer la calidad y controla también el Post-Fade AUX Envio 1.

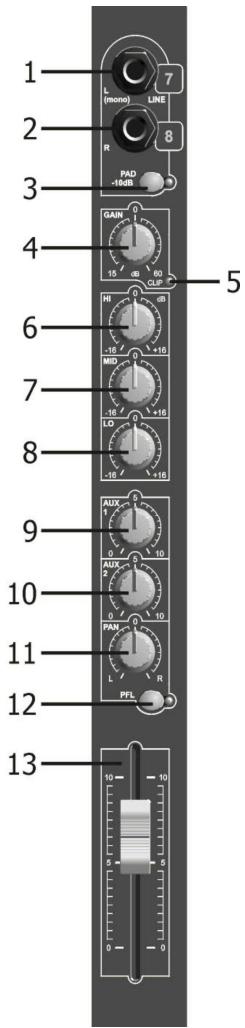

ENTRADA LINEA ESTEREO

1. ENTRADA LINEA IZQUIERDA O MONO - JACK MONO 1/4"

Si se requiere la entrada para una fuente mono, utilizar esta conexión deforma que la sealsa automatamente transmitida a la entrada ):

Punta = Positivo

Funda = Masa

Impedencia de entrada : 10K Ohm

Sensibilidad de entrada : 24.5mV (-30dBm)

1. ENTRADA LINEA DERECHA O MONO - JACK MONO 1/4"

Punta = Positivo

Chasis = Masa

Impedencia de entrada : 10K Ohm

Sensibilidad de entrada: 24.5mV (-30dBm)

1. PAD

Pulsado este botón, la señ se atena de -10dB . Este permite usar aparatos con una señal de salute elevada como los lectores de CD o instrumentos de música.

1. REGLAJA DE GANANCIA

El indicator 0dB es la referencia de 0dB, cuando se activa el PAD.

1. CLIP LED

Este indicator se enciende 4dB antes de alcantar la sanaal maxima y queda encendido durante un corto periodo.

Nota : al modifier el reglaje de tonalidades (punto 6,7,8), se debeaabjurarla ganancia.

1. CONTROL (EQ) DE TONALIDAD HIGH (ALTOS)

Permite un reglaje de -16dB a 16dB para Frequencias agudas.

Permite un reglaje de -16dB a 16dB para Frequencias medias.

1. CONTROL (EQ) DE TONALIDAD LO (BAJOS)

Permite un reglaje de -16dB a 16dB para Frequencias bajas.

1. CONTROL AUX (ENVIO 1)

Este reglaje de auxiliares es (Post-fade) y puede ser utilizado para controlar fuentes exteriros independentes como el monitoring. Es pilotado por el fader de entrada (13).

1. CONTROL AUX (ENVIO 2)

Este reglaje de auxiliares es (Pre-fade) y pueda ser utilizado para controlar fuentes exteriorores independentes como el monitoring. No es pilotado por el fader de entrada.

Nota : la optacion Post-Fade deben uniquamente ser seleccionada por un serviceo tecnicoadequado.

1. CONTROL PAN

Permitte efectuar un control panoramicico de la seals de izquierda a derecha.

1. PRE-ESCUCHA (PFL)

Botón y Led para eschucha pre-fade de la seals de entrada en los auriculares y sobre el Indicador Led (util我只是ras se ajusta la ganancia o trouble-shooting).

1. DESLIZADOR RECTILINEO DE 60mm

Este deslizador permite enviar la seals de entrada mezclada hacer la calidad y controla también el Post-Fade AUX Envio 1.

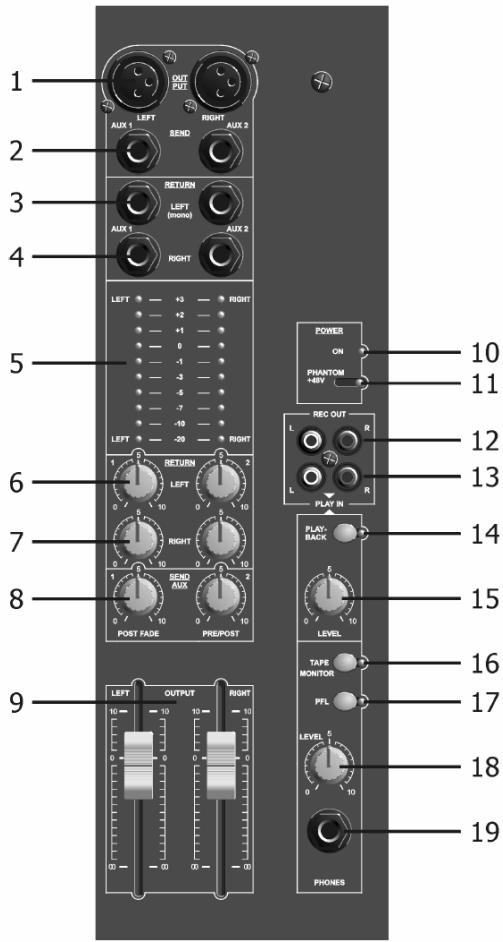

CANAL DE SALIDA ESTEREO

1. SALIDA ESTEREO MACHO XLR

Modobalanceado：

mpedencia : Salida< 50Ohm

1. SALIDA AUX- 1 / 4 JACK MONO (SIN BALANCEAR)

Salida : Punta = Positivo Funda = Masa

Nivel de salute nominal: 0dBm (0.775V RMS variable a +10dBm)

Impedencia : Salida< 50Ohm

1. RETORNO AUX IZQUIERDO - 1/4" JACK MONO ENTRADA

(si se utilizes una entrada mono, conexión automatica a la entrada AUX RETURN derecha.)

Salida

Punta = Positivo Funda = Masa

Impedencia de entrada: 10k Ohm

Sensibilitad de entrada : 250 mV RMS (-10dBm)

1. RETORNO AUX DERECHO/MONO - 1/4" JACK MONO ENTRADA

Salida : Punta = Positivo Funda = Masa

Impedencia de entrada: 10k Ohm

Sensibilitad de entrada : 250 mV RMS (-10dBm)

1. LED METER

Indicador Led de 10 Led's con calibracion de senal comprehensa entre -20dB y 3dB con un cambio de color en la posicion nominal.

1. REGLAJE DE RETORNO AUX IZQUIERDO

Permite controlar el nivel en la calidad izquierda uniquamente.

1. REGLAJE DE RETORNO AUX DERECHO

Permite controlar el nivel de returno en la calidad derecha unicamente.

(A combinar con el nivel izquierdo (6) cuando se mezcla una seals de entrada mono)

1. MASTER: CONTROL DEL NIVEL DE SALIDA AUX

Controla el nivel de salute AUX SEND.

1. MASTER: DESLIZANTE DE CONTROL DE SALIDA

Permite controlar el nivel de salute general del amplificador (o除外 equipo). El indicator Led propone un nivel nominal '0 dB', un 10 dB más es disponible siecessary.

1. LED ON

Indica que la mesa mezcladora esta encendida.

1. INTERRUPTOR PHANTOM

Con su correspondiente LED indicator de puesta en marcha ( NO ACTIVAR cuando la mesa este en marcha).

1. SALIDA RECORD ESTÉREO - Salidas RCA izquierda y derecha (sin balancear)

La senal está cojida enitters final despues de los deslizantes.

Señal de salute nominal : -10 dB (316mV-RMS)

Impedencia de calidad : 600 Ohm

Impedencia de energia min.: 5 KOhm

1. ENTRADA PLAYBACK ESTEREO - Entradas RCA izquierda y derecha (sin balancear)

Señal vehiculada hacía la calidad estereo a工程技术 los deslizantes y el circuito monitoring.

Sensibilidad de entrada : 316mV-RMS (-10dB)

Impedencia de entrada : 5 KOhm

1. INTERRUPTOR PLAYBACK

PermiteURTORo no la senal 'Entrada Tape'.

1. CONTROL DEL NIVEL PLAYBACK

Controla el nivel de playback enviado hacía laitters mezclada a工程技术 los deslizantes principales.

1. INTERRUPTOR《TAPE MONITORING》

Permite el control por auriculas y display del circuito 'Tape Playback' (señal cojida antes (14) y (15)).

1. INTERRUPTOR PFL

Combinando con el de cada canal, permite un control (Pre-fader) por el auricular y indicator a LED's.

1. CONTROL DEL NIVEL DE LOS AURICULARES

Controla el nivel de los auriculares.

1. SALIDAAURICULARES - JACK 1/4" ESTEREO

Configuración : Punta = izquierda

Anillo = derecha

Funda = masa

Impedencia min.: 40 Ohms

CHARACTERISTICAS TECNICAS

Alimentación:

AC 230 V, 50Hz

Fusible:

1A/250V

Respuesta de Frequencia:

15-20.000Hz

DHT + ruido:

<0.01% @ 1kHz, 0dB

S/N Ratio (IHF-A):

80dB @ 1kHz.

Entradas micro:

200-600 Ohm/balanceadas

Entradas Line:

300mV @ 10kΩ

Salida Record:

775mV @ 50kΩ

Salidas Master :

775mV @ 600Ω

Control de tonalidad:

+/-16dB @ 10kHz / 600Hz / 60Hz

Dimensiones:

483(another) × 360(alto) × 80(profundometer) mm

Peso:

7.8kg

Toda la información está sujeta a Cambios sin previo aviso

Puedescargar la ultima version de este manual de usuario en{nuestro situ web: www.beglec.com

MANUAL DO UTILIZADOR

Parabén s obrigado por ter adquirido este produit JB SYSTEMS. Por favor leia atentamente este manal do utilizesd de forma a saber como utilizea esta unidade correctamente. Apois ler este manual, guarde-o num lugar seguro de forma a poder consulta-lo no futuro.

CHARACTERISTICAS

Caso a entrada sera ligada a um sinal de origem mono utilize apenas esta ligation e o sinal sera también automaticamente dirigido para a entrada direita.

Ligação da entrada:

Ponta = Sinal

Manga = Terra

Este potenciómetro define o;nivel de saida pretendido da mistura Aux send para o conector de saida (é aconseñalhavel que defina no;nvel 7 inicialemente). Eventualmente ajuste ao;nvelpretendido pelo equipolemento externo.

9. CONTROLSO SAIDA MASTER

Este LED indica que a mesa de mistura está ligada.

11. INTERRUPTOR PHANTOM
