FX 1000 - Maquina de humo JBSYSTEMS - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Máquina de humo
Potencia eléctrica	No especificado
Alimentación	No especificado
Consumo	No especificado
Tiempo de calentamiento	No especificado
Capacidad del tanque	No especificado
Caudal de humo	Alta salida
Duración de emisión	No especificado
Control	No especificado
Dimensiones	No especificado
Peso	No especificado
Material	No especificado
Uso	Profesional
Accesorios incluidos	No especificado
Normas	CE
Versión del manual	1.1

Preguntas frecuentes - FX 1000 JBSYSTEMS

¿Cómo puedo encender el JBSYSTEMS FX 1000?

Para encender el JBSYSTEMS FX 1000, conéctelo a una fuente de alimentación y presione el botón de encendido ubicado en la parte posterior del dispositivo.

¿Por qué no se enciende el JBSYSTEMS FX 1000?

Verifique si el dispositivo está correctamente conectado, si el enchufe funciona y si el fusible está en buen estado. Si el problema persiste, contacte con el soporte técnico.

¿Cómo ajustar la intensidad luminosa en el JBSYSTEMS FX 1000?

Utilice el potenciómetro de intensidad luminosa ubicado en el panel frontal del dispositivo para ajustar el brillo según sus necesidades.

El JBSYSTEMS FX 1000 hace un ruido extraño. ¿Qué hacer?

Verifique si el dispositivo está colocado sobre una superficie estable. Si el ruido persiste, podría haber un problema con el ventilador u otros componentes internos. Consulte el manual o contacte con el soporte técnico.

¿Cómo conectar el JBSYSTEMS FX 1000 a mi consola de mezcla?

Utilice un cable XLR para conectar la salida de audio del JBSYSTEMS FX 1000 a la entrada de su consola de mezcla. Asegúrese de que los niveles estén correctamente ajustados para evitar distorsiones.

¿Qué tipo de luz utiliza el JBSYSTEMS FX 1000?

El JBSYSTEMS FX 1000 utiliza bombillas LED de alta calidad, que ofrecen una larga vida útil y un bajo consumo de energía.

¿Cómo realizar una actualización del firmware en el JBSYSTEMS FX 1000?

Descargue la última versión del firmware desde el sitio oficial de JBSYSTEMS. Conecte el dispositivo a su computadora a través de USB y siga las instrucciones proporcionadas en el manual.

El JBSYSTEMS FX 1000 no responde a los comandos DMX. ¿Qué hacer?

Verifique que el modo DMX esté activado en el dispositivo y que las conexiones DMX sean correctas. Asegúrese también de que el canal DMX esté correctamente configurado.

¿Cómo limpiar el JBSYSTEMS FX 1000?

Desconecte el dispositivo y use un paño suave y seco para limpiar la superficie. Evite usar productos químicos agresivos.

¿Dónde puedo encontrar el manual de usuario del JBSYSTEMS FX 1000?

El manual de usuario está disponible para descargar en el sitio oficial de JBSYSTEMS en la sección de soporte.

MANUAL DE USUARIO FX 1000 JBSYSTEMS

Manual de instrucciones ES

Manual do utiliser PT

WWW.BEGLEC.COM

Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Gracias por comprar este produit JB Systems. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funciona bajo的前提下 de comendar a utiliser estaupon.

CHARACTERISTICAS

Estaiedad está a prueba de interferencias de radio. Este productocumple los requisitos de las directrices naciales y europeas actuales. Se ha establecido la conformidad y las instruetiones y documents correspondientes han sido depositados por el fabricante.

• Este dispositivo ha sido diseñado para producir efectos luminos decorativos y se utilizes en sistemas de expectáculos de luces.
• Generador de Niebla muy potente en todas direcciones.
• Bomba de alta presión para gran emisión de niebla
• Equipado con calentador fundido en troquel de 1600 W
• Equipado con 2 canales DMX (intervalo + duración)

• Remoto con temporizador incluso:

• Tiempo de intervalo ajustable: 9 a 275segundos

• Tiempo de duración ajustable: 0,5 a 13segundos

• Manual de funciona

• Mando a distancia inalámbrico RC-1 optional
  Muy fiable

ANTES DE UTILIZAR EL APARATO

• Antes de comenzar a utiliser estaunidad, compruebe que no haya habido días durante el transporte. Si observa alcún día, no utilize el dispositivo y consulte primero a su distribuidor.
• Importante: Este dispositivo ha salido de nosustras instalaciones en perfecto estado y bien embalado. Es absolutamente necessario que el usuario siga estrictamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecasarooma exclude de la garantía. El distribuidor no asumiráonga responsabilidad por qualier defecto o problema que surja por no haber seguido elmanual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vendé este aparato más adelante, asegúrese de incluir estemanualde usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Instruetiones de funciona
• Generador de Niebla FX1000
• Mando a distancia con temporizador

INSTRUCCIONES DE SEGURIDAD:

PRECAUCION: Para reducir el riesgo de descarga electrica, no quite la cubierta superior. No existen piezas en el interior que pueda mantener o reparar el usuario. Asigne elostenimiento y las reparaciones a personalrialcualificado.

El symbolo en forma de rayo con cabeza de flecha bajo un triangulo equilatoro se emplee para alertar sobre el uso o presencia de "voltaje peligioso" no aisido bajo de la carcaja del producto con la magnitud suficiente para constituiir un risiego de descarga electrica.
El signo de exclamacion bajo del triangulo equilatero se aplicea para alertar al usuario de la presencia de instructaciones de functiOnamento y mantenimiento importantes en el texto que acoma a este aparato.
Este-symbolo indica:Usar solo en el interior. Este symbolo indica:Leer las instruetiones.

Esthe sibolo indica: La distancia minima de objectos. La distancia minima entre la emision del generador de niebla y los objectos debe ser de mas de 1 metro. NUNCA ponga las manos circa de la salute del generador de niebla, la niebla está muy caliente y pueda provocar quemaduras graves

• Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo possible.

• Para evaporar incendios o riesgos de descarga, no exponga la unidad a la lluvia o a la humedad.

• Para evitar que se forme condensacion en el interior, deje que launidad se adapte a la temperatura exterior cuando la lleve a una habitacion calida desdepues del transporte. A vez la condensacion impide que launidad functione a pleno rendimiento yuede incluso provocar daños.

-Esta unidadsolespuedeusar enelinterior.

• No colocque objetivos metalicos ni derrame liquidos dentro del reproductor de la unidad. Se pueda producir descargas electricas ofallos de funcionalemento. Si某个 objecto extrañoenta en la unidad, desconecte inmediamente el suministro electrico.

• Coloque la unidad en un lugar bien ventilado, lejos de materiales y/o liquidos inflamables.

• No cubra ninguna abertura de ventilaciónrial que podía producirse un sobrecalentamento de la unidad.

• Evite el uso en ambientes con polvo y limpie la unidad regularamente.

• Mantenga launidad lejos de los niños.

• Las personas sin experiencia no deben utilizar este aparato.

• La maxima temperatura ambiente para un functionamento seguro es de 40^ . No utilise la unidad a temperatas ambiente superiores.

• La temperatura de la superficie de la unidad能把 alcanzar hasta 85^ . No toque la carcasa sin proteccion durante el funcionaimiento.

• Asegürese sempre de colocar laupon sobrea superficie estable, nunca instale el generador de niebla por encima de la audiencia,iamipossible gotear un poco de liquido de la saliva de niebla.

• Deje que el dispositivo se enfié 10 horas antes de ponerlo en marcha.

• Desenchufe sempre la unidad cuando no vaya a ser utiliser durante un长大o periodo de tiempo o antes de comenzar el mantenimiento.

• Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad.

• El cable de alimentación siempre debe estar en perfecto estado. Apague la unidad inmediamente cuando observe daños o desperfecos en el cable de alimentación. Debe ser reemplazado por el fabricante, su agente de servicios o personas cualesas para evitar cualquier peligro.

• Nunca deje que el cable de alimentacion entre en contacto conOthers cables!

• Este aparato debe conectarse a tierraFULI con las regulaciones sobre seguidad.

• Para registrar descargas electricas, no abra la cubierta.

• Nunca repare un fusible ni derives el soporte del fusible. Reemplace siempre el fusible dañado por un fusible del mismo tipo y asignación electrónica!

• En caso de que occurs problems de funciona seridos, deje de utiliser el aparato ypongase en contacto con su distribuidor inmediamente.

• La carca sa deben reemplazarse si presentan daños visibles.

• Utilice el embalaje original cuandoonga que transporte el dispositivo.

• Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad.

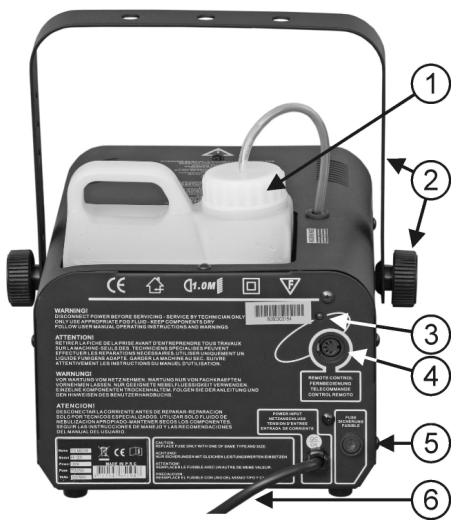

DESCRIPICION:

1. RECIPIENTE LIQUIDO DE HUMO: se llenara unicamente con liquido certificado CE. Asegürese que el recipientie no se vacie totalmente durante la operación, estañana la bomba de laquina.
2. Asa para colgar con una tuerca en ambos lados la unidad con un gancho de montaje
3. LED DE ALIMENTACION: indica que launidad está connectada a la red.
4. ENTRADA DE CONTROL REMOTO: Se utilizes

para conectar el mando a distancia suministrado o el mando a distancia inalámbrico optional.

1. FUSIBLE DE ENTRADA: Cuando seuda funda el fusible, localice y solucione primo el problema que ha provocado que seuda el fusible. Cuando haya选择了 el problema, sustituya el fusible dañado por un fusible del mesmo tipo y datosresidente electricos.
2. CABLE DE ALIMENTACION: deben enchufarse a una toma de corriente de pared con conexión a tierra.

• Coloque el generador de niebla sobre una superficie plana y muy estable. Asegürese de que nadie能把poner las manos delante de laittersa. La niebla está muy caliente y pueda provocar quemaduras graves.
• Asegürese de que el tanque de liquido de niebla no está vacío. Para llenar el tanque, utilise siempre liquido de niebla de buena calidad. Cierre el tanque inmediamente para evaporar que entre sociedad en el depuesto.
• Conectar el mando en la entrada (2) situada en la parte trasera de la unidad. JNo inserte o quite el remoto,mientras la maquina está enchufada a la red electrica!
• Asegürese de enchufar el generator de niebla en una toma de corriente de pared con conexión a tierra.
• Encienda el generator de Niebla y espere uno 8 horas. (tiempo de calentimiento)

IMPORTANTE: Por favor note que la maquina está lista cuando la led verde (n°3 sobre el remoto) se encienda.

Componentes y functions del mando a distancia con temporizador/DMX:

1. CABLE REMOTO: conectar este conector con 5 clavjas (1) en la entrada remoto situada en la parte trasera de la maquina de humano.
2. DMX OUTPUT: conector hembra 3-pin, uso para conectar laquina de humano con launidad?sigueante en la cadena DMX.
3. DMX INPUT: conector 3-pin macho, uso para conectar la maquina de humano directamente al controlador DMX o a另一边 unidad en laadena DMX.
4. DMX DIP-SWITCHES: usados para dar la Directions DMX.
5. BOTON INTERVAL : cuando laMQquina está en el modo temporizador, este botón se usa para humano (gama = 9s ~ 275s)
6. BOTON DURATION: cuando la maquina está en el modo temporizador, este botón se usa paraaabrear el tiempo durante elrial continually saliendo homo (gama = 0,5s 10s
7. BOTON MANUAL FOGGING: siempre que la led verde está encendida, usted pueda presionar este botón en cualquier momento para poderducir humo (independiente del modo de operación的选择acion con el botón del temporizador (8)

8. BOTON TIMER ON/OFF: uso para encender o apagar el temporizador:

9. LED está verde: function temporizador activada, se utilizes los botones interval + duration

10. LED está apagada: el temporizador está apagado, laMQina se utilizes en modo DMX o manual.

11. BOTON ON/OFF: enciende o apaga el controlador:

12. LED encendida: se pueda usar el controlador.

13. LED apagada: laquina de homo producirá continuamente el homo. (hasta que el calefactoronga que calentarse otra vez).

Alguna información suplementaria:

• Operación Manual: apaga el temporizador (el botón "8")
• Operación Timer: enciende el temporizador (el botón "8")
• Operación DMX:ague el temporizador (el botón "8"), mirar el siguientes capítulo para aplender y instalar el sistema DMX.

Astucia:ustedcouldespresionar"elmanualfogging"elboton(7)encualquiermomentopara producir homo supplementario si es necessario.

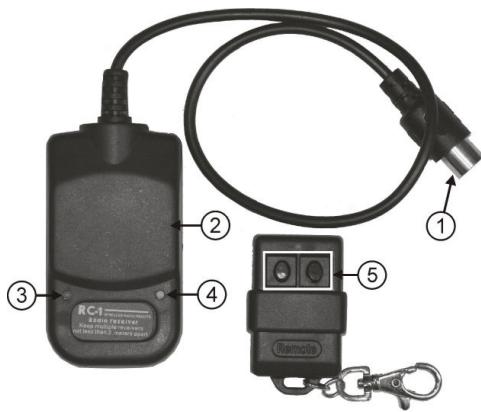

Funciones del mando a distancia inalámbrico RC-1 optional:

• Conecte el conector especial de 5 pines (1) a la entrada remota en la parte trasera del generator de Niebla. el LED rojo se (3) enciende.
• Fije el receptor remoto (2) con su superficie magnética en la parte trasera del generator de Niebla.
• Cuando el generator de niebla está lista para funciona, el LED verde (4) se enciende.
• El generator de Niebla producirá Niebla siempre que pulse uno de los 2 botones (5) en el mando a distancia inalámbrico. (después de un tiempo el LED verde se apaga LED para indicar que el generator de Niebla se está calentando otra vez, durante este tiempo no se pueda producir Niebla)

Observación: la(Maxima)distancia entre el mando a distancia inalámbrico y el generador de Niebla es de los unos 25m

OPERACION DMX:

Importante: La instalacion eletrica solo debe ser唛ada a cabo por personalriallicado,de acuerdo con la regulaciones sobre seguridad electrica y mecnica de su pais.

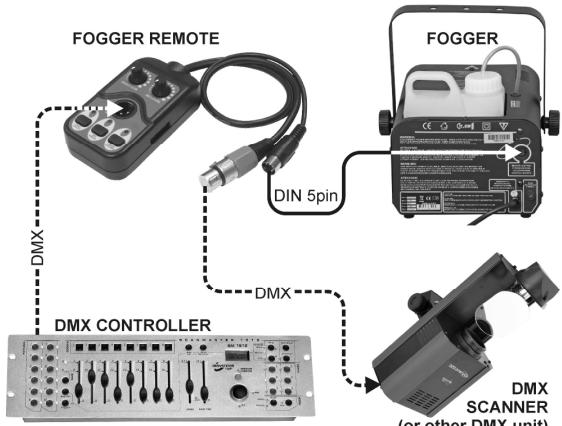

Instalación electrónica en modo DMX:

• El protocolo DMX es una seals de alta velocidad muy realizada para controlar equipo de iluminacion intelligente. Necessita conectar en capena tipo margarita su controlador DMX y todas las unidades conectadas con un cable equilrado de buena calidad.
• Se utilizes conectores XLR de 3 pines y conectores XLR de 5 pines, no obstar, el conductor XLR de 3 pines es más popular porque这些东西 son compatibles con los cables de audio equilibrados.

Disposicion de pines en el conector XLR de 3 pines: Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal positiva (+)

Disposicion de pines en el conector XLR de 5 pines: Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal positiva (+) ~ Pines4+5 no se utilizes.

• Paraantaruncomportamentoanomaloofleseffectosluminosos,debidoa interferencias,debuteutilizarunterminadorde 90 a 120 al finaloflacadena. Nuncautilicel cablesdivisoresenY，Nofuncionaran！
• Asegürese de que todas las unidades están connectadas a la red electrica.
• Cada efecto luminoso en laceda necessita disponible de su propia direccion de inicio de forma que sepa qué commando del controladorDebe descodificar. En la?sigiente section obtendra informacion sobre como建立起lecer las direciones DMX.

Ajuste de los interruptores DIP para que pueda Obtener la direccion de inicio correcta:
Cada uno de los 9 interruptores DIP corresponden a cierto valor DMX

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valor	1	2	4	8	16	32	64	128	256	Terminal paraultimateunidad

Puede combinar los values de these interruptores para que se convertan en该如何 dirección de inicio entre 1 y 512:

Dirección de inicio = 01 → interruptor 1=ON valores: 1

Dirección de inicio = 04 → interruptor 3=ON values: 4
Dirección de inicia = 07 →interruptor 1 + 2 + 3 = ON valores: 1 + 2 + 4 = 7
Dirección de inicia = 10 →interruptor 2 + 4 = ON valores: 2 + 8 = 10

Dirección de inicio = 62 → interruptor 2 + 3 + 4 + 5 + 6 = ON valores: 2 + 4 + 8 + 16 + 32 = 62

NOTA IMPORTANTE : El DIP-switch #10 es un terminal de 100 ohmios . Usted pueda ponerlo en la posicion "on" si esta maquina es la ultima unidad de laadena DMX ;En在哪quier uno caso tendrá que estar siempre en posicion OFF!

TABLEERO DMX:
CANAL 1 = DURACION

VALOR DMX	TIEMPO DE HUMO
0-15	Sin humo
16-31	Humo constante
32	0.5 sec
35	0.7 sec
40	1.0 sec
45	1.5 sec
50	1.6 sec
55	1.8 sec
60	2.0 sec
65	2.3 sec
70	2.5 sec
75	2.8 sec
80	3.0 sec
85	3.3 sec
90	3.7 sec
95	4.0 sec
100	4.2 sec
105	4.4 sec
110	4.8 sec
115	5.0 sec
120	5.2 sec
125	5.5 sec
130	5.7 sec
135	6.0 sec
140	6.2 sec
145	6.5 sec
150	7.0 sec
155	7.2 sec
160	7.6 sec
165	7.8 sec
170	8.0 sec
175	8.4 sec
180	8.6 sec
185	8.8 sec

CANAL 2 = INTERVALO

VALOR DMX	INTERVALLO DE TIEMPO
0-15	9 sec
16-31	10 sec
32-47	20-23 sec
48-63	33-36 sec
64-79	46-49 sec
80-95	60-63 sec
96-111	75-78 sec
112-127	92-96 sec
128-143	110-114 sec
144-159	130-133 sec
160-175	150-154 sec
176-191	170-176 sec
192-207	193-200 sec
208-223	213-220 sec
224-239	233-248 sec
240-255	268-278 sec

190	9.0 sec
195	9.5 sec
200	9.8 sec
205	10.0 sec
210	10.2 sec
215	10.5 sec
220	10.8 sec
225	11.0 sec
230	11.3 sec
235	11.5 sec
240	11.8 sec
245	12.0 sec
250	12.5 sec
255	12.7 sec

MANTENIMIENTO

• Aquare la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfiado.

Durante la inspeccion deben comprobar los siguientes+puntos:

• Todos los tornillos realizados para instalar el dispositivo y cualesra de sus piezas deben aparearse firmamente y no corroerse.
• Las carcasas, las fijaciones y los+puntos de instalacion (techo, suspENSIONes) nodeferan presentar..., ninguna deformidad.
• Los cables de red deben estar en perfecto estado y deben reemplazarse inmediamente incluso si el problema detectado es(PC).

Limpieza del generator de Niebla:

Para evaporar obstrucciones en el calentador, bomba y tubos, el generador de niebla deben limpiarse regularamente: cada 100 h de funciona bajo es una buena referencia.

• Apane el generador de Niebla
• Retire la boquilla (pieza metálica por donde sale la niebla del generator de Niebla)
• Retire el liquido de Niebla del tanque
• Llene el tanque con aproximadamente 1 litro de una solución que contenga un 80% de agua destilada y un 20% de vinagre blanco.
• Encienda el generador de Niebla y espereamos 8 horas (tiempo de calentimiento)
• Establezca el generator de Niebla en modo de funciona continuo hasta que el tanque quede vacio
• Vuelva a colocar la boquilla en su situó
• Retire los posibles residuos de la solución de limpieza y vuela allenar el tanque con liquido de Niebla.
  Observacion: la limpieza deben llavearse a cabo en el exterior; la solucion de vinagre despende mal olor

Atencion: JLe recomendamos encarecidamente que la limpieza interna sea llvada a cabo por personalriallicado!

ESPECIFICACIONES

Entrada de red: CA 230V, 50Hz
Consumo de energia: 1000 W
Canales DMX: 2 (tiempo de humano + intervalo de tiempo)
Fusible: T7A/250V (lento 6x30mm)
Salida: 7000 pies cubicos/min
Tiempo de calentimiento 8 min
Tamañodeltanque: 2,5L
Tamaño: 300 × 220 × 160 ~mm
Peso: 5,4 kg

Toda la informacion está sujeta a Cambios sin previo aviso

Puede descargar la ultima version de este manual de usuario en notreira pagea Web:

www.beglec.com

MANUAL DO UTILIZADOR

Obrigado por ter adquirido este produit da JB Systems. De modo a tirar total proveito das possibilidades deste produits, por favor leia this manual com atencao.

CHARACTERISTICAS
