MANUAL DE USUARIO HGCA3000 HOMELITE

Su generador ha sido diseñado y fabricado de conformidad con estrictas normas para brindar fiabilidad, facilidad de uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido y eficiente funcionamiento. PELIGRO: El incumplimiento de las instrucciones en este manual del operador puede CAUSARLE LA MUERTE O LESIONARLE GRAVEMENTE.

GUARDE ESTE MANUAL PARA

FUTURAS CONSULTAS See this fold-out section for all of the figures ­referenced in the operator’s manual. Consulter l’encart à volets afin d’examiner toutes les figures mentionnées dans le manuel d’utilisation. Consulte esta sección desplegable para ver todas las figuras a las que se hace referencia en el manual del operador.

A - Fuel valve (robinet de carburant, válvula de combustible) B - Off (arret, apagado) C - On (marche, encendido) OFF ARRÊT Fig. 14 Fig. 19

A - Spark plug (bougie, bujía) B - Spark plug cap (capuchon de bougie, tapa de la bujía)

A - Fuel line (conduite de carburant, conducto de combustible) B - Fuel valve (robinet de carburant, válvula de combustible) C - Petcock (robinet de carburant, llave de purga) D - Off (arret, apagado) E - On (marche, encendido) Fig. 21

Usar un generador en el interior PUEDE MATARLO EN POCOS MINUTOS. Los gases de escape del generador contienen monóxido de carbono. Es un veneno que no puede verse ni olerse. NUNCA lo use dentro de su hogar o del garaje, INCLUSO con las puertas y las ventanas abiertas. Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas y respiraderos. Usar un generador en el interior PUEDE MATARLO EN POCOS MINUTOS. Los gases de escape del generador contienen monóxido de carbono. Es un veneno que no puede verse ni olerse. NUNCA lo use dentro de su hogar o del garaje, INCLUSO con las puertas y las ventanas abiertas. Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas y respiraderos. Iluminación (qté. 4 x 75 vatios)

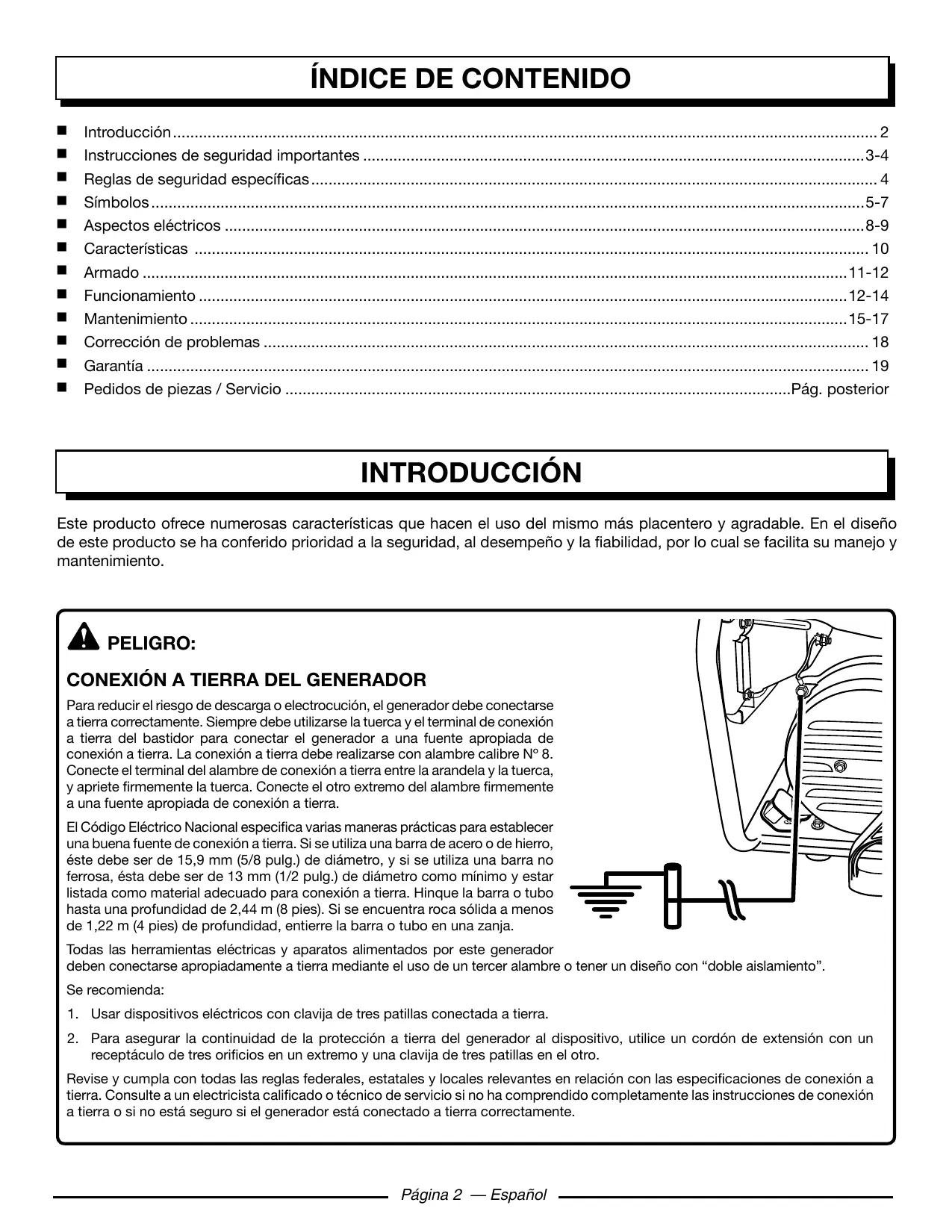

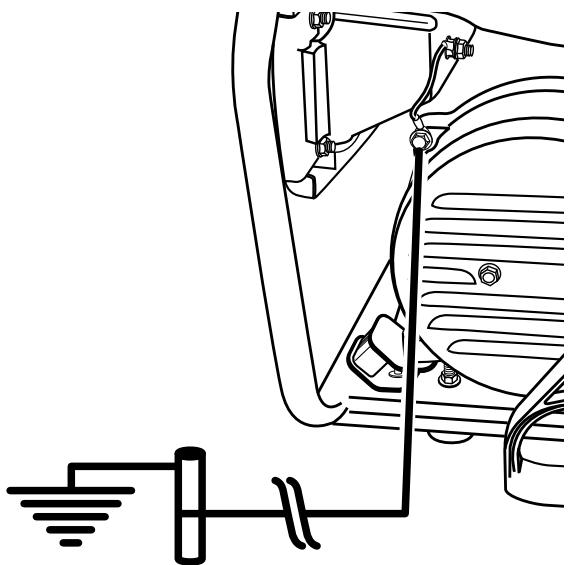

INTRODUCCIÓN Este producto ofrece numerosas características que hacen el uso del mismo más placentero y agradable. En el diseño de este producto se ha conferido prioridad a la seguridad, al desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento. peligro: Conexión a tierra del generador Para reducir el riesgo de descarga o electrocución, el generador debe conectarse a tierra correctamente. Siempre debe utilizarse la tuerca y el terminal de conexión a tierra del bastidor para conectar el generador a una fuente apropiada de conexión a tierra. La conexión a tierra debe realizarse con alambre calibre Nº 8. Conecte el terminal del alambre de conexión a tierra entre la arandela y la tuerca, y apriete firmemente la tuerca. Conecte el otro extremo del alambre firmemente a una fuente apropiada de conexión a tierra. El Código Eléctrico Nacional especifica varias maneras prácticas para establecer una buena fuente de conexión a tierra. Si se utiliza una barra de acero o de hierro, éste debe ser de 15,9 mm (5/8 pulg.) de diámetro, y si se utiliza una barra no ferrosa, ésta debe ser de 13 mm (1/2 pulg.) de diámetro como mínimo y estar listada como material adecuado para conexión a tierra. Hinque la barra o tubo hasta una profundidad de 2,44 m (8 pies). Si se encuentra roca sólida a menos de 1,22 m (4 pies) de profundidad, entierre la barra o tubo en una zanja. Todas las herramientas eléctricas y aparatos alimentados por este generador deben conectarse apropiadamente a tierra mediante el uso de un tercer alambre o tener un diseño con “doble aislamiento”. Se recomienda:

1. Usar dispositivos eléctricos con clavija de tres patillas conectada a tierra.

2. Para asegurar la continuidad de la protección a tierra del generador al dispositivo, utilice un cordón de extensión con un receptáculo de tres orificios en un extremo y una clavija de tres patillas en el otro. Revise y cumpla con todas las reglas federales, estatales y locales relevantes en relación con las especificaciones de conexión a tierra. Consulte a un electricista calificado o técnico de servicio si no ha comprendido completamente las instrucciones de conexión a tierra o si no está seguro si el generador está conectado a tierra correctamente. Página 2 — Español Instrucciones de seguridad importantes Al utilizar esta herramienta, póngase protección para los ojos con la marca de cumplimiento de las normas ANSI Z87.1, así como protección para los oídos. Peligro: Monóxido de carbono. Usar un generador en el interior LO MATARÁ EN POCOS MINUTOS. Mantenga a todos los circunstantes, niños y animales por lo menos a 3 m (10 pies) de distancia. Los gases de escape del generador contienen niveles altos de monóxido de carbono (CO), un gas venenoso que no puede verse ni olerse. Si puede oler los gases de escape del generador, está respirando CO. Pero incluso si no puede oler los gases de escape, es posible que esté respirando CO. Use botas o zapatos robustos y secos. No utilice la unidad estando descalzo.

Nunca use un generador dentro de su hogar, garaje, sótano, ni demás espacios parcialmente encerrados. En dichos espacios, pueden acumularse niveles mortales de monóxido de carbono. Usar un ventilador o abrir puertas y ventanas NO proporciona suficiente aire fresco. SÓLO utilice el generador al aire libre y lejos de ventanas, puertas y respiraderos abiertos. Estas aberturas pueden atraer los gases de escape del generador. Incluso si utiliza el generador correctamente, el CO puede ingresar en su hogar. SIEMPRE utilice una alarma de CO de pilas o con pilas de respaldo en su hogar. Si comienza a sentirse descompuesto, mareado o débil luego de que el generador estuvo funcionando, trasládese adonde haya aire fresco INMEDIATAMENTE. Vea a un doctor. Puede sufrir intoxicación por monóxido de carbono. No utilice este generador cuando se encuentre fatigado, enfermo o bajo los efectos de drogas, alcohol o medicamentos. Mantenga todas las partes del cuerpo alejadas de toda pieza móvil y superficie caliente de la unidad. No toque cables ni receptáculos desprovistos de aislamiento. No utilice el generador con cordones de corriente gastados, deshilachados, pelados o dañados de cualquier forma. Antes de guardar la unidad, deje que se enfríe el motor y retire el combustible de la unidad. No utilice or guarde el generador en la lluvia, nieve o tiempo húmedo. Guarde el generador en un lugar bien ventilado y con el tanque de combustible vacío. El combustible no se debe guardar cerca del generador. Antes de transportar la unidad en un vehículo, vacíe el tanque de combustible, cierre la válvula del combustible e inmovilice aquélla. Deje enfriar el motor durante cinco minutos antes de reabastecerlo de gasolina. ADVERTENCIA: Lea y comprenda todas las instrucciones. El incumplimiento de cualquiera de las instrucciones siguientes puede causar electrocución, incendio o intoxicación por monóxido de carbono, lo cual puede causar la muerte o lesiones graves. Para reducir el riesgo de incendio o de lesiones por quemadura, maneje con cuidado el combustible. Es sumamente inflamable. No fume mientras esté mezclando el combustible o reabasteciendo el tanque. Almacene el combustible en un recipiente aprobado para gasolina. ADVERTENCIA: El Reglamento Nacional de Electricidad exige que el generador esté conectado a una tierra aprobada. Antes de utilizar la terminal de tierra, consulte a un electricista calificado, inspector de instalaciones eléctricas u organismo gubernamental de la localidad en lo referente a las reglas y disposiciones relacionadas con el uso deseado del generador.

GUARDE ESTAS INSTRUCCIONES

Este manual contiene importantes instrucciones, que se deben seguir durante la instalación y las actividades de mantenimiento del generador y las baterías. No conecte la unidad al sistema eléctrico de un edificio a menos que el generador y el interruptor de transferencia se hayan instalado correctamente y que un electricista calificado haya verificado la salida de energía eléctrica. No permita que utilicen esta unidad niños ni personas carentes de la debida instrucción para su manejo. Nunca arranque ni accione el motor dentro de un área total o parcialmente cerrada. La inhalación de las emanaciones del escape puede ser mortal. Coloque la unidad sobre el piso nivelado, apague el motor, y deje que se enfríe antes de reabastecerlo de combustible. Afloje la tapa del tanque de combustible para aliviar la presión y para evitar que se escape combustible por la tapa. Después de reabastecer de combustible la unidad ponga la tapa y apriétela firmemente. Limpie todo el combustible que se haya derramado de la unidad. Nunca intente en ninguna circunstancia eliminar el combustible derramado quemándolo. Los generadores vibran durante el uso normal. Durante y después del uso del generador, inspeccione el generador, así como los cordones de extensión y los cordones de corriente conectados a éste, para ver si tienen daños causados por la vibración. Deben repararse o reemplazarse los artículos dañados, según sea necesario. No use enchufes ni cordones que muestren señales de daño, como roturas o agrietamientos en el aislamiento, o daño en las espigas. Los generadores fijos instalados de manera permanente son la mejor alternativa para abastecer de electricidad al hogar durante los cortes de energía. Incluso los generadores portátiles que están conectados correctamente pueden sobrecargarse. De esta manera, los componentes del generador pueden recalentarse Página 3 — Español Instrucciones de seguridad importantes o exigirse demasiado, lo que podría producir una falla en el generador. Mantenga la unidad según las instrucciones de mantenimiento señaladas en este manual del operador. Use únicamente repuestos y accesorios autorizados y siga las instrucciones descritas en la sección de Mantenimiento de este manual. El empleo de piezas no autorizadas o el incumplimiento de las instrucciones de mantenimiento puede significar un riesgo de descarga eléctrica o de lesiones. Inspeccione cada vez la unidad antes de usarla para ver si tiene tornillos flojos, fugas de combustible, etc. Reemplace toda pieza dañada.

REGLAS DE SEGURIDAD ESPECÍFICAS

ADVERTENCIA: Cuando este generador se utiliza para abastecer el sistema de cableado de un edificio: un electricista calificado debe instalar el generador, que debe conectarse a un interruptor de transferencia como un sistema derivado independiente, de conformidad con el Reglamento Nacional de Electricidad (NFPA 70). El generador se conectará a través de un interruptor de transferencia que controla todos los conductores, excepto el conductor de conexión a tierra del equipo. El bastidor del generador debe conectarse a un electrodo de conexión a tierra aprobado. Si no se aísla el generador de las líneas de alto voltaje puede causarse la muerte o lesiones a los trabajadores de dichas líneas. Las emanaciones del escape contienen monóxido de carbono, un gas tóxico incoloro e inodoro. La inhalación de las emanaciones del escape puede causar la pérdida de la conciencia e incluso la muerte. Si se utiliza la unidad en un área total o parcialmente cerrada, el aire puede contener una cantidad peligrosa de monóxido de carbono. Para evitar la acumulación de las emanaciones del escape, siempre asegúrese de que que haya ventilación suficiente. Siempre use un detector de monóxido de carbono de baterías al utilizar el generador. Si comienza a sentirse mal, mareado o débil al estar utilizando el generador, apáguelo y respire aire fresco de inmediato. Vea a un doctor. Puede sufrir intoxicación por monóxido de carbono. Coloque el generador en una superficie estable horizontal. Utilice la unidad en un área bien ventilada e iluminada, aislada de las áreas de trabajo para evitar la interferencia del ruido. Si se utiliza el generador en condiciones húmedas, puede causarse una electrocución. Mantenga seca la unidad. Mantenga el generador a una distancia mínima de 910 mm (3 pies) de todo tipo de material combustible. No utilice el generador cerca de materiales peligrosos. No utilice el generador en una estación de abastecimiento de gasolina o gas natural. No toque el silenciador ni el cilindro durante el funcionamiento de la unidad ni inmediatamente después; están CALIENTES y causan lesiones por quemadura. No permita que se derrame el tanque del generador al abastecerlo de gasolina. Llénelo hasta una altura de 25,4 mm (1 pulg.) abajo del cuello del tanque de gasolina para permitir la expansión del combustible. Revise el orificio de ventilación del interior del tanque de combustible para ver si tiene basura. No bloquee el respiradero. No fume mientras abastece de gasolina el generador. Apague el motor y déjelo enfriar por completo antes de agregar gasolina o lubricante al generador. No retire la varilla de nivel de aceite ni la tapa del tanque del combustible mientras esté funcionando el motor. Preste atención en particular a todas las etiquetas de seguridad adheridas al generador. En todo momento mantenga a los niños a una distancia mínima de 3 m (10 pies) del generador. La unidad funciona mejor a una temperatura entre -5 y 40 °C (23 y 104 °F) con una humedad relativa de 90% o menos. Es necesario modificar el generador si va a utilizarse siempre a una altitud superior a 1524 metros (5000 pies). Comuníquese con el centro de servicio autorizado de su preferencia si necesita más información y para que realicen tales modificaciones. El requerimiento de voltaje y frecuencia operativa de todos los equipos electrónicos debe comprobarse antes de enchufarlos a este generador. Pueden ocurrir daños si el equipo no está diseñado para operar dentro de una variación de voltaje de +/-10% y una variación de frecuencia de +/-3 hz de los valores nominales que aparecen en la placa de identificación del generador. Para reducir el riesgo de daños, siempre tenga una carga adicional enchufada al generador en caso de usarse equipos de estado sólido (tales como un aparato de televisión). También podría resultar necesario un condicionador de la línea eléctrica para algunas aplicaciones; por ejemplo, con una computadora. También podria resultar necesario un condicionador de la línea eléctrica para algunas aplicaciones de equipo de estado sólido. Guarde estas instrucciones. Consúltelas con frecuencia y empléelas para instruir a otras personas que puedan utilizar esta producto. Si presta a alguien esta producto, facilítele también las instrucciones. Este generador tiene un punto neutro conectado a tierra. Esto significa que el conductor neutro está conectado por vías eléctricas al marco de la máquina. Página 4 — Español SÍMBOLOS Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto. SÍMBOLO SEÑAL SIGNIFICADO PELIGRO: Indica una situación peligrosa inminente, la cual, si no se evita, causará lesiones graves o mortales. ADVERTENCIA: Indica una situación peligrosa posible, la cual, si no se evita, podría causar lesiones graves o mortales. PRECAUCIÓN: Indica una situación peligrosa posible, la cual, si no se evita, podría causar lesiones menores o leves. PRECAUCIÓN: (Sin el símbolo de alerta de seguridad) Indica una situación que puede ­producir daños materiales. Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto. SÍMBOLO NOMBRE

DENOMINACIÓN / EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales. Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto. Alerta de condiciones húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos. Descarga eléctrica Si no se usa la unidad en condiciones secas y no se observan prácticas seguras de trabajo, puede producirse una descarga eléctrica. Emanaciones tóxicas Con el funcionamiento del generador se emite monóxido de carbono, un gas tóxico incoloro e inodoro. Si se inhala monóxido de carbono puede causarse náusea, desmayo o la muerte. Fuego / Explosión El combustible y los vapores del mismo son extremadamente inflamables y explosivos. El fuego o una explosión pueden causar quemaduras graves e incluso la muerte. Superficie caliente Para reducir el riesgo de lesiones corporales o daños materiales evite tocar toda superficie caliente. Peligro al levantar Para reducir el riesgo de lesiones serias, evite intentar levantar el generador usted solo. Conexión a tierra Consulte a un electricista de la localidad para determinar los requisitos de conexión a tierra antes de utilizar la unidad. Electrocución El incumplimiento de conectar correctamente a tierra el generador puede resultar en electrocución, especialmente si el generador está equipado con un conjunto de disco. Página 5 — Español SÍMBOLOS Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto. SÍMBOLO NOMBRE

DENOMINACIÓN / EXPLICACIÓN

Hertz Frecuencia (ciclos por segundo)

Watt Potencia hrs Horas Tiempo gal Galón Volumen

ETIQUETAS DE SEGURIDAD

La siguiente información puede encontrarse en el generador. Para su propia seguridad, le sugerimos estudiar y entender todas la etiquetas antes de poner marcha el generador. Si se desprende de la unidad cualquiera de las etiquetas o se vuelven ilegibles, comuníquese con algún centro de servicio autorizado para obtener un reemplazo. Usar un generador en el interior PUEDE MATARLO EN POCOS MINUTOS. Los gases de escape del generador contienen monóxido de carbono. Es un veneno que no puede verse ni olerse. NUNCA lo use dentro de su hogar o del garaje, INCLUSO con las puertas y las ventanas abiertas. Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas y respiraderos. SE MATARÁ o LESIONARÁ GRAVEMENTE si no sigue las instrucciones del Manual del operador. Riesgo de incendio. No agregue combustible cuando el producto esté functionando. El generador es una fuente potencial de descarga eléctrica. No lo exponga a humedad, la lluvia nin a la nieve. No opere con manos o pies húmedos. El escape contiene gas venenoso de monóxido de carbono que puede causar pérdida del conocimiento a la MUERTE. Opere en áreas exteriores bien ventiladas lejos de puertas o ventanas abiertas. La omisión de conectar a tierra adecuadamente el generador puede resultar en electrocución, especialmente si el generador estáa equipado con un kit de ruedas. No exponga la unidad a la lluvia ni la use en lugares húmedos. Usar un generador en el interior PUEDE MARTARLO EN POCOS MINUTOS. Los gases de escape del generador contienen monóxido de carbono. Es un veneno que no puede verse ni olerse. NUNCA lo use dentro de su hogar o del garaje, INCLUSO con las puertas y las ventanas abiertas. Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas y respiraderos. Página 6 — Español símbolos Advertencia de combustible No fume al abastecer el combustible. No llene de más. El nivel de lleno es 25 mm (1 pulg.) debajo del cuello del tanque de combustible. Pare la marcha del motor cinco minutos antes del reabastecimiento de combustible para evitar que el calor del silenciador encienda los vapores de combustible. Advertencia del lubricante de motor Antes de utilizar el generador debe abastecerlo de lubricante. El tanque de aceite tiene una capacidad de 0,61 L (0,64 cuarto). Antes de utilizar la unidad, revise el nivel de lubricante. El nivel de lubricante siempre debe estar entre las áreas cubierta con rayas entrecruzadas de la varilla de nivel. La unidad está equipada de un sensor, el cual apaga automáticamente el motor si el nivel de lubricante desciende abajo del límite de seguridad. advertencia acerca de la conexión a tierra El Reglamento Nacional de Electricidad exige que el generador esté conectado a una tierra aprobada. HOT SURFACE

SURFACES TRÉS CHAUDE

SUPERFICIES CALIENTE Advertencia de SUPERFICIE caliente No toque el silenciador ni el cilindro de aluminio del motor. Están muy CALIENTES y causan quemaduras graves. No ponga ningún material inflamable o combustible directamente en la trayectoria de las emanaciones del escape. Página 7 — Español aspectos eléctricos Calibre del cordón de extensión Consulte el cuadro mostrado abajo para asegurarse de que el calibre de los cordones de extensión que utilice puedan con la carga eléctrica requerida. Los cordones de calibre insuficiente pueden causar una caída de voltaje, lo cual puede daño el dispositivo y recalentar el cordón mismo. Corriente en Carga en vatios Amperios A 120 V A 240 V Longitud máxima permitida del cordón Conduct. #10 Conduct. #12 Conduct. #14 Conduct. #16 2,5

Conduct. #8 305 m (1000 pies) 183 m (600 pies) 114 m (375 pies) 76 m (250 pies)

152 m (500 pies) 91 m (300 pies) 61 m (200 pies) 38 m (125 pies) 7,5

107 m (350 pies) 61 m (200 pies) 38 m (125 pies) 31 m (100 pies)

76 m (250 pies) 46 m (150 pies) 31 m (100 pies) 15 m (50 pies)

46 m (150 pies) 31 m (100 pies) 20 m (65 pies)

53 m (175 pies) 38 m (125 pies) 23 m (75 pies)

46 m (150 pies) 31 m (100 pies)

38 m (125 pies) 20 m (65 pies)

27 m (90 pies) cargas de motores eléctricos Es característico en el funcionamiento normal de los motores eléctricos comunes consumir durante el arranque hasta seis veces su corriente de operación. Esta tabla puede emplearse para estimar la potencia necesaria (en vatios) para arrancar los motores eléctricos de “Código G”; no obstante, si un motor eléctrico no arranca o no alcanza la velocidad de funcionamiento, apague el dispositivo o herramienta de inmediato para evitar dañar el equipo. Siempre verifique los requisitos de la herramienta o aparato con la salida nominal del generador. Potencia necesaria para arrancar el motor (vatios) Capacidad del motor (H.P.) Potencia en marcha (vatios) Inducción de repulsión Capacitor Fase dividida 1/8

PRECAUCIÓN: El requerimiento de voltaje y frecuencia operativa de todos los equipos electrónicos debe comprobarse antes de enchufarlos a este generador. Pueden ocurrir daños si el equipo no está diseñado para operar dentro de una variación de voltaje de +/-10% y una variación de frecuencia de +/-3 hz de los valores nominales que aparecen en la placa de identificación del generador. A fin de evitar daños, siempre tenga una carga adicional enchufada al generador en caso de usarse equipos de estado sólido (tales como un aparato de televisión). También podría resultar necesario un condicionador de la línea eléctrica para algunas aplicaciones; por ejemplo, con una computadora. También podria resultar necesario un condicionador de la línea eléctrica para algunas aplicaciones de equipo de estado sólido. Página 8 — Español aspectos eléctricos Capacidad del generador Cerciórese que el generador pueda suministrar suficientes vatios de potencia continua (en marcha) y de sobrecorriente (al arrancar) para los equipos que desee alimentar al mismo tiempo. Siga estos pasos sencillos.

1. Seleccione los equipos que desea alimentar al mismo

2. Sume la potencia continua (en marcha) en vatios de

estos equipos. Esta es la cantidad de potencia que el generador debe producir para mantener en marcha los equipos. Observe la tabla de referencia de potencia en vatios, a la derecha.

3. Calcule cuánta potencia inicial (al arranque) en vatios

necesitará. La potencia inicial (en vatios) es la breve variación rápida de potencia necesaria para poner en marcha los aparatos o herramientas accionados con motor eléctrico como las sierras circulares o los refrigeradores. Debido a que no todos los motores arrancan al mismo tiempo, se puede calcular la potencia inicial total en vatios sumando sólo los equipos con el mayor valor de potencia inicial adicional a la potencia nominal del paso 2. Ejemplo: Herramienta o aparato Potencia continua (en marcha) en vatios Acondicionador de aire de ventana, 10000 BTU

Bomba de pozo de 1/3 HP

Televisor de 27 pulg Iluminación (75 vatios) Potencia inicial (arranque) en vatios

2. Enchufe y active la primera carga, preferiblemente la

máxima carga que tenga.

3. Deje que se estabilice la salida del generador (el motor

marcha uniformemente y el dispositivo acoplado funciona correctamente).

4. Enchufe y active la siguiente carga.

5. Nuevamente, deje que el generador se estabilice.

6. Repita los pasos 4 y 5 para cada carga adicional.

Nunca añada más cargas que las que permita la capacidad del generador. Tenga especial cuidado al considerar las cargas de sobrecorriente en la capacidad del generador según se describió anteriormente. PRECAUCIÓN: No exceda la capacidad del generador. Si excede la capacidad de corriente (amperios) y potencia (vatios) del generador puede dañar el generador y los dispositivos eléctricos conectados al mismo. Herramienta o aparato En ­marcha en vatios Estimado W de arranque Emergencia / En casa espera Radio-despertador

Ventilador de calefacción

Bomba de pozo de agua

Autonomía eléctrica (por elemento)

Taladro eléctrico − 1/2 HP

Rociador de aire comprimido − 1/3

Lámpara de trabajo de halógeno de cuarzo

Compresor de aire − 1 HP

Cepillo de juntas − 6 pulg. (150 mm)

Sierra de banco/sierra radial de brazo − 10 pulg. (254 mm)

3475 vatios, potencia en ­marcha total 2200 vatios, potencia inicial máxima Sitio de trabajo Potencia continua total en vatios (en marcha) Potencia inicial adicional máxima en vatios + 2200 Potencia total de salida requerida del generador 5675

ADMINISTRACIÓN DE LA POTENCIA

A fin de prolongar la vida útil del generador y los dispositivos acoplados, es importante tener cuidado al agregar cargas eléctricas al generador. NO debe haber equipo alguno conectado a los tomacorrientes del generador antes de poner en marcha el motor respectivo. La manera correcta y segura de administrar la potencia del generador consiste en agregar las cargas de manera secuencial de la manera siguiente:

1. Sin equipos conectados al generador, ponga en marcha

el motor de la manera que se describe posteriormente en este manual. *Los valores de potencias en vatios indicados son aproximados. Verifique la potencia real de cada herramienta o aparato. Página 9 — Español CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

FAMILIARÍCESE CON EL GENERADOR

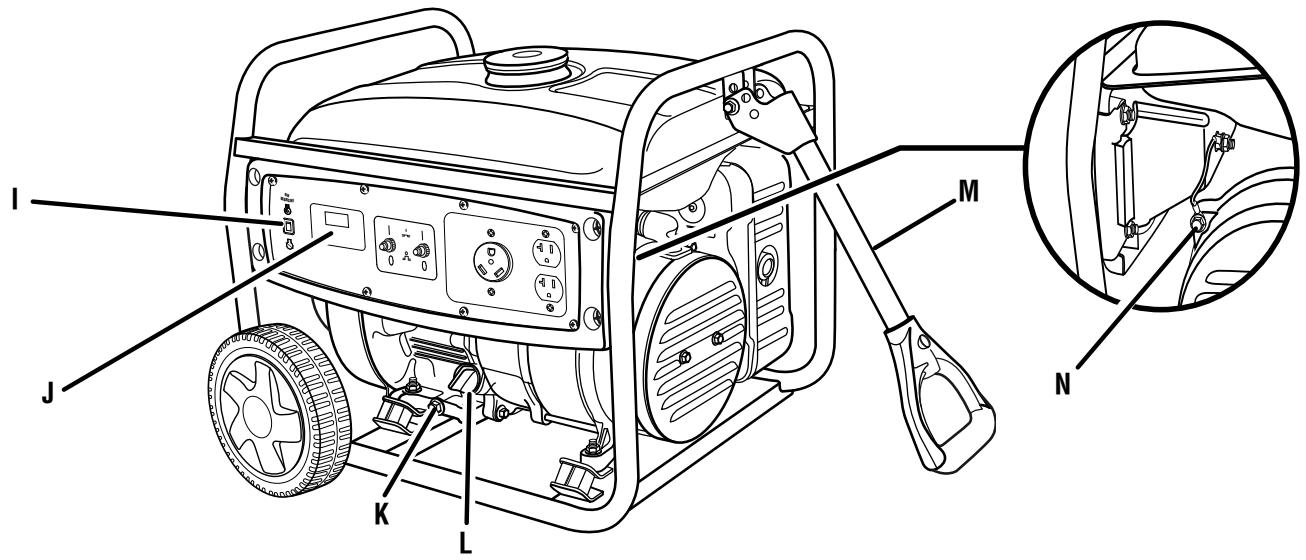

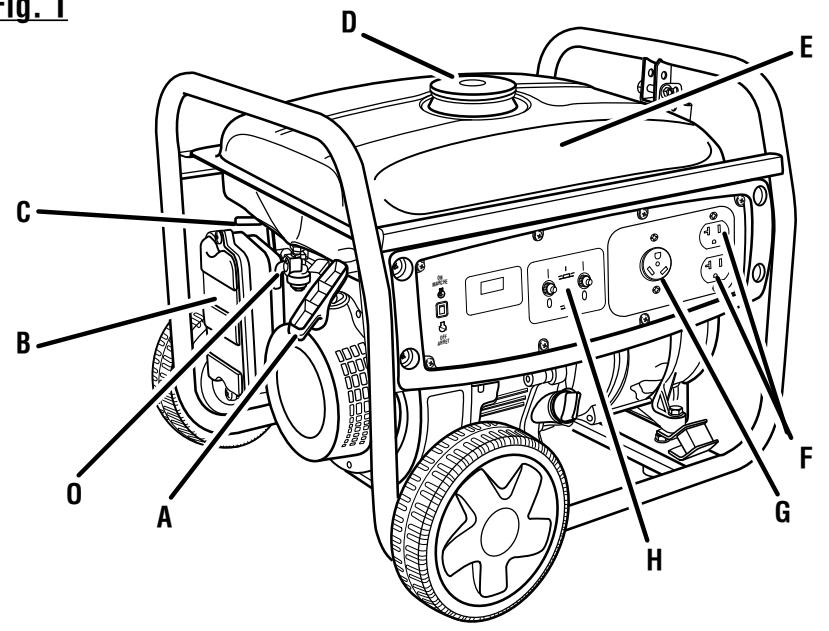

Vea la figura 1. El uso seguro que este producto requiere la comprensión de la información impresa en el producto y en el manual del operador así como ciertos conocimientos sobre el proyecto a realizar. Antes de usar este producto, familiarícese con todas las características de funcionamiento y normas de seguridad. El flujo de combustible a través del generador se controla por medio de la posición de la válvula de combustible. Disyuntor Los disyuntors se proporcionan para proteger el generator contra sobrecarga eléctrica. El disyuntor puede restaurarse pulsando el botón del disyuntor. filtro de aire El filtro de aire ayuda a limitar la cantidad de tierra y polvo que penetra a la unidad durante el funcionamiento.

VÁLVULA DE TOMA DE AIRE

Esta unidad está equipada con una válvula de toma de aire que ayuda a mejorar el rendimiento del motor durante las temperaturas bajas del invierno. Palanca del anegador La palanca del anegador se emplea al arrancar el motor. PANTALLA DIGITAL La pantalla digital indica el voltaje, la frecuencia, el medidor de tiempo y la alerta de poco lubricante.

TANQUE DE COMBUSTIBLE

• terminal de conexión a tierra El terminal de conexión a tierra se utiliza para ayudar a conectar a tierra correctamente el generador como ayuda de protección contra descargas eléctricas. Consulte con un electricista local con respecto a los requisitos de conexión a tierra en el área geográfica donde se encuentre usted. tapa de relleno de aceite Retire la tapa de relleno de aceite para revisar el nivel y añadir lubricante al generador cuando sea necesario. perno de drenaje de aceite Al cambiar el lubricante de motor, se afloja el perno de drenaje de aceite para permitir el drenaje del lubricante usado. receptáculos Su generador cuenta con las siguientes tomas de corriente monofásicas de 60 Hz: uno receptáculo dúplex de corr. alt. de 120 V, 20 A, y dos tomas receptáculos de fijación por giro de corr. alt. de 120 V, 30 A. Los receptáculos pueden utilizarse para accionar los aparatos, iluminación eléctrica, herramientas y motores apropiados. mango del arrancador retráctil El mango del arrancador retráctil se usa (junto con el interruptor del motor) para arrancar el motor del generador. El tanque de combustible tiene una capacidad de 15,1 L (4 galones). Página 10 — Español ARMADO ADVERTENCIA: No intente accionar el generador antes de terminar de armarlo. De lo contrario puede ocurrir un riesgo de lesiones graves. Lista de piezas sueltas Vea la figura 2. Los siguientes accesorios vienen incluidos: Núm. ref. Descripción Cant. Pernos (M10 x 17 mm) p. 2

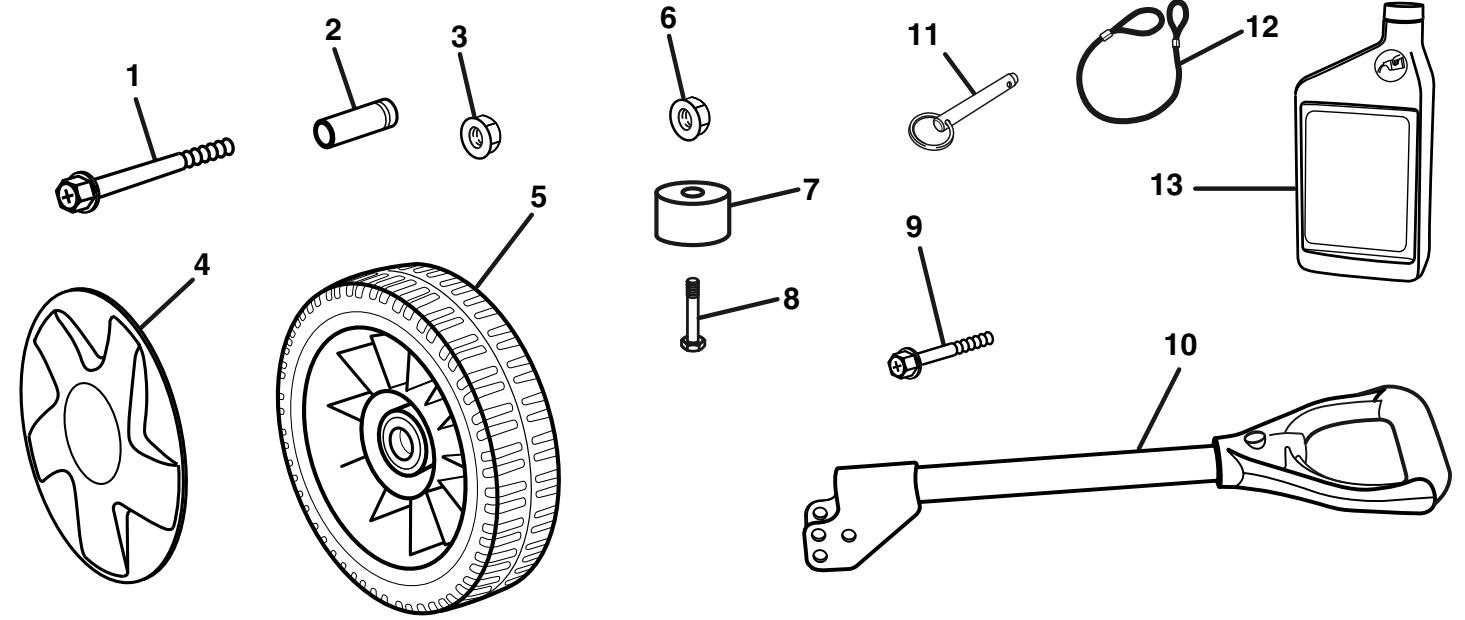

• espaciador p. 2
• Tuercas de bloqueo (M8) p. 3
• Cubiertas del rueda p. 2
• Ruedas p. 2
• Tuercas de bloqueo (M10) p. 2
• patas de goma p. 2
• Pernos (M8 x 20 mm) p. 2
• Perno (M8 x 40 mm) p. 1
• Conjunto del mango p. 1
• Pasador de seguro del mango p. 1
• Correa p. 1
• Botella de lubricante para motor p. 1

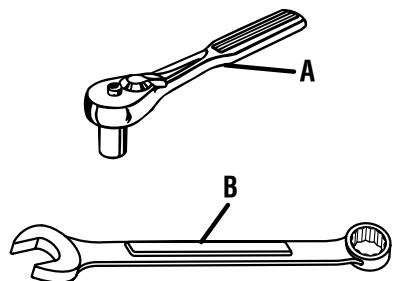

• Manual del operador (no se ilustra) Herramientas necesarias Vea la figura 3. Para armar la unidad se necesitan las siguientes herramientas (no incluido o dibujado para escalar): Llave de casquillo (12 mm y 13 mm) Llave de combinación (10 mm, 12 mm, 13 mm, y 14 mm) NOTA: Ponga combustible ni lubricante en el generador antes de instalar las patas y ruedas. DESEMPAQUETADO Este producto requiere armarse. Corte cuidadosamente los lados de la caja y después retire la herramienta y cualesquier accesorios de la caja. Asegúrese de que estén presentes todos los artículos enumerados en la lista de empaquetado. NOTA: Esta herramienta es pesada y requiere al menos de dos personas para levantarla. Para evitar una lesión en la espalda, levántela con sus piernas, no con su espalda. ADVERTENCIA: No utilice este producto si alguna pieza incluida en la lista de piezas sueltas ya está ensamblada al producto cuando lo desempaqueta. El fabricante no ensambla las piezas de esta lista en el producto. Éstas deben ser instaladas por el usuario. El uso de un producto que puede haber sido ensamblado de forma inadecuada podría causar lesiones personales graves. Inspeccione cuidadosamente la unidad para asegurarse que no haya sufrido ninguna rotura o daño durante el transporte. No deseche el material de empaquetado hasta que haya inspeccionado cuidadosamente el producto y lo haya utilizado satisfactoriamente. Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-800-242-4672, donde le brindaremos asistencia. ADVERTENCIA: Si hay piezas dañadas o faltantes, no utilice este producto sin haber reemplazado todas las piezas. Usar este producto con partes dañadas o faltantes puede causar lesiones serias al operador. ADVERTENCIA: No intente modificar esta producto ni introducir accesorios no recomendados para la misma. Cualquier alteración o modificación constituye maltrato y puede causar una condición peligrosa, y como consecuencia posibles lesiones corporales graves. ADVERTENCIA: No intente accionar el generador antes de terminar de armarlo. De lo contrario puede ocurrir un riesgo de lesiones graves. NOTA: Ponga combustible ni lubricante en el generador antes de instalar las pies y ruedas. instalación de lOS PIES Vea la figura 4. Eleve el extremo del generador opuesto al arrancador retráctil hasta la altura suficiente para obtener acceso a la parte inferior del bastidor; coloque firmemente cuñas debajo para apoyarlo. Localice los siguientes artículos: 2 pies de goma 2 tuerca de bloqueo (M8) 2 perno (M8 x 20 mm) Inserte el perno a través del pie y el armazón tal como se indica. Coloque la tuerca y ajústela firmemente. NOTA: Asegúrese de no ajustar excesivamente para evitar que el material del pie se doble. Repita estos pasos con el otro pie. instalación de las ruedas Vea la figura 5. Las ruedas se proporcionan para ayudar a trasladar el generador hasta la ubicación deseada y deben instalarse del mismo lado que el arrancador retráctil. Página 11 — Español ARMADO Localice los siguientes artículos: 2 perno (M10 x 17 mm) 2 espaciador (.38 ID) 2 rueda 2 tuercas de bloqueo (M10) 2 cubiertas del rueda Eleve el extremo del generador donde está ubicado el arrancador retráctil hasta una altura suficiente que permita el acceso a la parte inferior del bastidor; coloque firmemente cuñas debajo para apoyarlo. Coloque un espaciador de rueda en el centro de ésta. Deslice el perno a través del espaciador de rueda y a través del soporte de la rueda en el bastidor, con el lado de desplazamiento de la maza de rueda contra el soporte de la rueda. Coloque la tuerca en el perno y ajústela correctamente. Instale la cubierta de la rueda. Para instalar la segunda rueda para el otro lado, repita el procedimiento. p. 1

COLOCACIÓN DEL MANGO

Vea la figura 6. Localice los siguientes artículos: Perno (M8 x 40 mm) Conjunto del mango Tuercas de bloqueo (M8) Coloque el mango en el soporte del mango, que se encuentra en el armazón del generador en el lado opuesto del arrancador retráctil. Deslice el perno M8 x 40 mm a través del mango y el soporte del mango. Coloque la tuerca y ajústela firmemente. Asegurar el mango Vea las figuras 7 y 8. Localice los siguientes artículos: Pasador de seguro del mango Correa Sujete la correa en el pasador del mango y en el mango como se muestra. Inserte el pasador a través del agujero en el mango y el bastidor del generador para asegurar el mango correctamente. ADVERTENCIA: No intente levantar la unidad por medio de los mangos. Si fuese necesario izar el generador, siempre hágalo por medio del bastidor. Utilice las técnicas apropiadas de izado para evitar lesiones en la columna. Funcionamiento Peligro: Monóxido de carbono. Usar un generador en el interior LO MATARÁ EN POCOS MINUTOS. Los gases de escape del generador contienen niveles altos de monóxido de carbono (CO), un gas venenoso que no puede verse ni olerse. Si puede oler los gases de escape del generador, está respirando CO. Pero incluso si no puede oler los gases de escape, es posible que esté respirando CO. Nunca use un generador dentro de su hogar, garaje, sótano, ni demás espacios parcialmente encerrados. En dichos espacios, pueden acumularse niveles mortales de monóxido de carbono. Usar un ventilador o abrir puertas y ventanas NO proporciona suficiente aire fresco. SÓLO utilice el generador al aire libre y lejos de ventanas, puertas y respiraderos abiertos. Estas aberturas pueden atraer los gases de escape del generador. Incluso si utiliza el generador correctamente, el CO puede ingresar en su hogar. SIEMPRE utilice una alarma de CO de pilas o con pilas de respaldo en su hogar. Si comienza a sentirse descompuesto, mareado o débil luego de que el generador estuvo funcionando, trasládese adonde haya aire fresco INMEDIATAMENTE. Vea a un doctor. Puede sufrir intoxicación por monóxido de carbono. Página 12 — Español Funcionamiento Peligro: El incumplimiento de conectar correctamente a tierra el generador puede resultar en electrocución, especialmente si el generador está equipado con un conjunto de ruedas. El Reglamento Nacional de Electricidad exige que el generador esté debidamente conectado a una tierra aprobada. Comuníquese con un electricista para todo lo relacionado con los requisitos de conexión a tierra. ADVERTENCIA: No permita que su familiarización con este producto lo vuelva descuidado. Tenga presente que un descuido de un instante es suficiente para causar una lesión grave. ADVERTENCIA: No utilice ningún aditamento o accesorio no recomendado por el fabricante de este producto. El empleo de aditamentos o accesorios no recomendados podría causar lesiones graves. Antes de cada uso, inspeccione todo el producto para detectar algún daño, partes faltantes o sueltas, como tornillos, tuercas, pernos, tapas, etc. Ajuste firmemente todos los sujetadores y las tapas y no active este producto hasta que todas las partes faltantes o dañadas sean reemplazadas. Llame al 1-800-242-4672 o comuníquese con un centro de servicio autorizado para recibir asistencia. APLICACIONES Este generador está diseñado para suministrar alimentación eléctrica para el funcionamiento de iluminación eléctrica compatible, electrodomésticos, herramientas y cargas de motor.

ANTES DE ACCIONAR LA UNIDAD

Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas y respiraderos. NUNCA lo use dentro de su hogar o del garaje, INCLUSO con las puertas y las ventanas abiertas. Coloque siempre el generador sobre una superficie firme plana. PRECAUCIÓN: Si se intenta arrancar el motor antes de haberse abastecido debidamente de lubricante podría descomponerse el equipo. verificación y abastecimiento de lubricante Vea la figura 9. El lubricante de motor empleado es un factor de gran importancia en el rendimiento y vida de servicio del motor. Para uso general, a todas temperaturas, se recomienda el aceite SAE 10W-30. Siempre utilice lubricante para motor de cuatro tiempos que satisfaga o sobrepase los requisitos SJ de clasificación de servicio API. Recomendamos utilizar ÚNICAMENTE Homelite. NOTA: El lubricante sin detergente o para motor de dos tiempos daña el motor, por lo cual no debe usarse. Desenrosque la tapa de relleno de aceite/varilla medidora de aceite y retírela. Limpie la varilla de nivel y vuelva a asentarla en el agujero; no la enrosque. Retire de nuevo la varilla medidora de lubricante y verifique el nivel de lubricante. El nivel de lubricante siempre debe estar entre las áreas cubierta con rayas entrecruzadas de la varilla medidora. Si está bajo el nivel, abastezca de lubricante el motor hasta que el nivel del fluido alcance la parte superior de la varilla. Vuelva a colocar la tapa de relleno de aceite/varilla medidora de aceite y asegúrela. verificación y abastecimiento de combustible Vea la figura 10. Retire la tapa de combustible. Llene el tanque de combustible hasta una altura de 2,5 cm (1 pulg.) abajo del cuello del tanque. Coloque de nuevo la tapa del tanque de combustible y asegúrela. NOTA: Siempre utilice gasolina sin plomo con un octanaje nominal inicial de 86 o mayor. Nunca utilice gasolina vieja, pasada o contaminada, y no utilice mezcla de aceite y gasolina. No permita que entre tierra o agua en el tanque de combustible. uso de estabililzador de combustible El combustible se hace viejo, se oxida y descompone al paso del tiempo. Agregando estabilizador de combustible (no incluido) se prolonga la vida útil del combustible y se evita la formación de depósitos, los cuales pueden tapar el sistema del combustible. Siga las instrucciones del fabricante del estabilizador de combustible en cuanto a la debida proporción estabilizador-combustible. Vierta el estabilizador en el tanque de combustible y, después, llénelo de gasolina de conformidad con las instrucciones anteriores. Página 13 — Español Funcionamiento NOTA: Pueden mezclarse el estabilizador y la gasolina antes de llenar el tanque; para ello utilice una lata de gasolina u otro recipiente aprobado para combustible y agítela suavemente para realizar la mezcla. Coloque de nuevo la tapa del tanque de combustible y asegúrela. Arranque el motor y déjelo funcionar por lo menos cinco minutos para permitir que el estabilizador trate todo el sistema de combustible. COMBUSTIBLES OXIGENADOS

NO USE COMBUSTIBLE E85. ANULARÁ SU

GARANTÍA. NOTA: No están cubiertos en la garantía los problemas de desempeño o daños al sistema de combustible producidos por el uso de un combustible oxigenado con un contenido superior a los porcentajes de alcohol o compuesto de éter señalados abajo. Etanol. Las gasolinas con un contenido de 10% de etanol por volumen (comunmente conocida como E10) o 15% de etanol por volumen (comunmente conocida como E15) son aceptables. La E85 no lo es. PRECAUCIÓN: Teniendo la unidad en una superficie nivelada y con el motor apagado, revise el nivel de lubricante cada vez antes de usar el generador.

VÁLVULA DE TOMA DE AIRE

Vea la figura 11. Esta unidad está equipada con una válvula de toma de aire que ayuda a mejorar el rendimiento del motor durante las temperaturas bajas del invierno. Tal como se indica en la figura 10, el brazo de la válvula de toma de aire debe cerrado (de manera horizontal) durante los meses de verano y debe abierto (de manera vertical) durante los meses de invierno. Tire del brazo suavemente en dirección hacia usted para que el brazo pueda moverse sobre las clavijas de sujeción; luego mueva el brazo a la posición deseada y suéltelo. Vea las figuras 12 a 14. NOTA: Si el generador no está en una superficie nivelada, es posible que no arranque o se apague durante su funcionamiento. Desconecte todas las cargas del generador. Ponga la válvula de combustible en la posición ON (ENCENDIDO). Desplace izquierda de la palanca del anegador hasta la posición START (ARRANQUE). NOTA: Si el motor está caliente, o la temperatura es superior a los 10 ˚C (50 ˚F), desplace derecha la palanca del anegador de la posición RUN (FUNCIONAMIENTO). Lleve el interruptor del motor a la posición de ENCENDIDO ( I ). Tire del mango del arrancador retráctil hasta que comience a funcionar el motor (seis veces como máximo). NOTA: No permita que el mango se retraiga violentamente después de arrancar; regréselo suavemente a su lugar original. Permita que el motor funcione 30 segundos y, después, desplace izquierda la palanca del anegador en la posición RUN (FUNCIONAMIENTO). Apagado del motor Vea las figuras 12 y 13. Para apagar el motor en condiciones normales de funcionamiento: Desconecte del generador toda carga presente. Ponga la válvula de combustible en la posición OFF (APAGADO). Lleve el interruptor del motor a la posición de APAGADO ( O ). Para apagar el motor en una situación de emergencia: Lleve el interruptor del motor a la posición de APAGADO ( O ).

INFORMACIÓN SOBRE EL FUNCIONAMIENTO

DE LA PANTALLA DIGITAL

Vea la figura 15. La pantalla digital muestra la salida de voltaje de corr. alt., la frecuencia y la cantidad total de horas que el generador estuvo en funcionamiento. Para recorrer estas pantallas, presione el botón de selección. Los indicadores que se encuentran debajo de la pantalla digital se encenderán en secuencia para indicar el tipo de información que se muestra en pantalla. Horómetro: El horómetro registra la cantidad de horas de uso de la unidad. Si se produce una condición de alarma, el botón relacionado con la alarma parpadeará. Voltaje de corr. alt.: El indicador de voltaje de corr. alt. parpadeará cuando el voltaje de salida supere la tensión nominal en un 10%. La luz dejará de parpadear cuando el voltaje regrese al rango del 10%. Frecuencia: El indicador de frecuencia parpadeará cuando la frecuencia nominal supere el 5%. Cuando la frecuencia regrese al rango del 5%, el indicador dejará de parpadear. Bajo nivel de lubricante para motor: La luz de bajo nivel de lubricante parpadeará y el motor se detendrá automáticamente cuando el nivel de lubricante del motor sea bajo. Es posible que el motor no pueda encenderse hasta que no se agregue suficiente aceite de motor en el generador. NOTA: Es normal que las luces del indicador se enciendan o parpadeen cada vez que se encienda el motor. Cuando el motor se haya calentado, las luces deben regresar de manera predeterminada al patrón anterior. Página 14 — Español mantenimiento ADVERTENCIA: Al dar servicio a la unidad, sólo utilice piezas de repuesto Homelite idénticas. El empleo de piezas diferentes puede causar un peligro o dañar el producto. ADVERTENCIA: Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1. La inobservancia de esta advertencia puede permitir que los objetos lanzados hacia los ojos puedan provocarle lesiones graves. Solamente las piezas enumeradas en la lista de piezas pueden ser reparadas o cambiadas por el consumidor. Todas las piezas restantes deben ser reemplazadas en un centro de servicio autorizado. MANTENIMIENTO GENERAL Antes de cada uso, inspeccione todo el producto para detectar algún daño, partes faltantes o sueltas, como tornillos, tuercas, pernos, tapas, etc. Ajuste firmemente todos los sujetadores y las tapas y no active este producto hasta que todas las partes faltantes o dañadas sean reemplazadas. Llame al 1-800-242-4672 o comuníquese con un centro de servicio autorizado para recibir asistencia. Mantenga el generador en un entorno limpio y seco, en el cual no esté expuesto al polvo, tierra, humedad o vapores corrosivos. No permita que las ranuras de aire de ventilación del generador se tapen de materia extraña, como hojas, etc. No utilice una manguera de jardín para limpiar el generador. El agua que entra al sistema de combustible u otras partes internas puede causar problemas que acortan la vida de servicio del generador. Para limpiar la unidad: Con un cepillo de cerdas suaves y/o una aspiradora afloje y elimine la tierra y la basura. Limpie las aberturas de ventilación con aire a baja presión que no se exceda de 25 psi. Limpie las superficies exteriores del generador con un paño húmedo. Revisión y limpieza del filtro de aire Vea la figura 16. Para obtener un desempeño apropiado y una larga vida útil de la unidad, mantenga limpios los filtro de aire. Afloje los tornillos ubicados en la parte superior e inferior de la tapa del filtro de aire. Retire la tapa y hágala a un lado. Retire los elemento de filtro. Retire la empaquetadura del filtro. Limpie con un paño limpio y reemplace la unidad de filtro de aire. Si el elemento de filtro están sucios, lávese con agua jabonosa tibia. Enjuáguelo y déjelo secar. Aplique una capa delgada de lubricante a los elementos y, después, estruje para sacar aquél. Coloque de nuevo los elemento en la unidad del filtro. Vuelva a colocar la tapa del filtro de aire y apriete los tornillos para asegurarla. NOTA: No ponga a funcionar el generador sin los filtro de aire o junta. Se causa un desgaste acelerado del motor. cambio del lubricante del motor Vea la figura 17. Retire la tapa de relleno de aceite/varilla medidora de aceite. Coloque un recipiente bajo el perno de drenaje de aceite para recoger el lubricant a medida que salga. Desenrosque el perno de drenaje de aceite y retírelo. Permita que se drene completamente el lubricante. Instale de nuevo el perno de drenaje de aceite y apriételo firmemente. Reabastezca de lubricante la unidad de conformidad con las instrucciones indicadas en el apartado Verificación y abastecimiento de lubricante. Reinstale la tapa de relleno de aceite/varilla medidora de aceite. Nota: El lubricante usado debe desecharse en un sitio de desecho aprobado. Si necesita más información, consulte a un concesionario de aceite de la localidad. mantenimiento de la bujía Vea la figura 18. La bujía debe tener el debido espacio interelectródico y debe estar libre de depósitos para que el motor funcione de forma correcta. Para verificar: Retire la tapa de la bujía. Limpie toda la tierra presente alrededor de la base de la bujía. Retire los bujías con la llave (no incluido). Inspeccione la bujía para ver si está dañada, y límpiela con un cepillo de alambre antes de volver a instalarla. Si el aislante está agrietado o desportillado, debe reemplazarse la bujía. NOTA: Si va a reemplazarla, utilice la bujía recomendadas, o una equivalente: Champion N64Y. Mida el espacio interelectródico. La separación correcta es 0,7-0,8 mm (0,028−0,031 pulg.). Para ampliar la separación, doble con cuidado el electrodo (superior) de conexión a tierra. Para angostar el espacio, golpee suavemente sobre una superficie dura el electrodo de tierra. Asiente en su lugar la bujía y enrósquela con la mano para evitar trasroscarla. Página 15 — Español MANTENIMIENTO Apriétela con una llave para comprimir la arandela. Si es nueva la bujía, gírela 1/2 vuelta para comprimir al nivel adecuado la arandela. Si va a volver a usar la bujía vieja, gírela de 1/8 a 1/4 de vuelta para comprimir al nivel adecuado la arandela. NOTA: Si no se aprieta debidamente, la bujía se calienta mucho y podría dañar el motor. LIMPIEZA DEL ORIFICIO DE ESCAPE Y DEL SILENCIADOR Según sea el tipo de combustible empleado, el tipo y cantidad de lubricante empleado, así como las condiciones de funcionamiento, puede obstruirse el orificio de escape y el silenciador con depósitos de carbono. Si observa alguna pérdida de potencia en la productos con motor de gasolina, quizá sea necesario eliminar dichos depósitos para restablecer el desempeño original. Recomendamos enfáticamente que este servicio lo realicen únicamente técnicos de servicio calificados. PARACHISPAS Es necesario limpiar o reemplazar el parachispas cada 50 horas o anualmente para asegurarse del buen funcionamiento de la unidad. Los parachispas pueden estar instalados en diferentes posiciones dependiendo del modelo del cual se trate. Comuníquese con el establecimiento de servicio más cercano para confirmar la ubicación del parachispas para su modelo específico. drenaje del tanque del combustible y del carburador Vea las figuras 19 y 20. Para evitar los depósitos de sustancias gomosas en el sistema de combustible, vacíe el tanque de combustible y el carburador antes de guardarlo.

DRENAJE DEL TANQUE DE COMBUSTIBLE

Ponga el interruptor del motor en off ( O ) (apagado). Ponga la válvula de combustible en la posición OFF (APAGADO). Retire el conducto de combustible de la llave de purga; para ello, apriete los extremos del sujetador de retención y separe el conducto. Instale un extremo del conducto de drenaje en la llave de purga, y coloque el otro extremo en un recipiente de combustible de la suficiente capacidad para recibir el combustible drenado del tanque. Ponga la válvula de combustible en la posición ON (encendido). Una vez que se haya drenado todo el combustible del tanque, cierre la válvula y vuelva a instalar el conducto en la llave de purga. drenaje del carburador Ponga el interruptor del motor en off ( O ) (apagado). Ponga la válvula de combustible en la posición OFF (APAGADO). Coloque un recipiente adecuado bajo el tornillo de drenaje del carburador para recibir el combustible; afloje el tornillo. Permita que se drene completamente el combustible y caiga en el recipiente. Vuelva a apretar el tornillo de drenaje. NOTA: Consulte las normas de desecho de residuos peligrosos de la localidad donde se encuentre para averiguar la forma correcta de desechar el combustible usado. Transporte Ponga el interruptor del motor en OFF ( O ) (APAGADO). Ponga la válvula de combustible en la posición OFF (APAGADO). Asegúrese de que estén fríos el motor y el escape de la unidad. Vacíe el tanque de combustible. No deje caer la unidad, no la golpee ni la coloque bajo objetos pesados. Página 16 — Español MANTENIMIENTO almacenamiento Al preparar el generador para guardarlo, deje que la unidad se enfríe por completo y luego siga los lineamientos señalados abajo. tiempo de almacenamiento Menos de dos meses V ­ acíe el tanque de combustible y colóquelo en un recipiente apropiado según lo establecido por las disposiciones estatales y locales. De dos meses a un año Drene el combustible del carburador. Vacíe el tanque de combustible y colóquelo en un recipiente apropiado según lo establecido por las disposiciones estatales y locales. Un año o más Drene el combustible del carburador. Retire la bujía. Vacíe el tanque de combustible y colóquelo en un recipiente apropiado según lo establecido por las disposiciones estatales y locales. Ponga una cucharada sopera de aceite para motor en el cilindro de la bujía. Gire el motor lentamente con la cuerda de tiro para distribuir el aceite. Instale de nuevo la bujía. Cambie el lubricante del motor. Al sacar la unidad después de haberla tenido guardada: Reabastezca de gasolina fresca la unidad.

PROGRAMA DE MANTENIMIENTO

NOTA: Si recibe un manual del motor para este generador en particular, respete el cronograma de mantenimiento que se indique en el manual del motor y no la información de mantenimiento que figura a continuación. Antes de cada uso Revisar el lubricante del motor Al cabo del primer mes o 20 horas de funcionamiento Cada 3 meses o 50 horas de funcionamiento Cada 6 meses o 100 horas de funcionamiento Cada año o luego de 300 horas de funcionamiento

Cambiar el lubricante del motor Revisar el filtro de aire

Limpiar el filtro de aire

Cambiar el filtro de aire

Comprobar/ajustar la v ­ elocidad de ralentí

Comprobar/ajustar el huelgo de válvula1,2

Limpiar el depósito y el filtro de combustible1,2

Comprobar el tubo de ­combustible 1 Estas tareas deben ser efectuadas sólo por el centro de servicio autorizado. 2 Consulte el manual del motor para conocer el cronograma de mantenimiento de este elemento. NOTA: La frecuencia de mantenimiento debe ser mayor si se el generador se usa en zonas de mucho polvo. Si el generador ha sobrepasado los valores máximos especificados en el cuadro, aun debe seguirse el programa de ­mantenimiento de acuerdo con los intervalos allí recomendados. Página 17 — Español corrección de problemas PROBLEMA El motor no arranca. CAUSA POSIBLE El interruptor del motor está en apagado (off). No hay combustible. Está bajo el nivel de lubricante. SOLUCIÓN Ponga el interruptor del motor en encendido (ON). Llene el tanque de combustible. Revise el nivel del lubricante del motor, y reabastézcalo si es necesario. Abra la válvula (on). Está cerrada la válvula de combustible (off). Bujía defectuosa, sucia o con separación Reemplace la bujía. incorrecta. La palanca de anegador está en la Desplace izquierda de la palanca del posición RUN (FUNCIONAMIENTO). anegador hasta la posición START (ARRANQUE). El motor almacenado sin tratamiento ni Vacíe el combustible y el carburador. vaciado de gasolina, o reabastecido de Reabastezca de gasolina fresca la gasolina de mala calidad. unidad. Le falta potencia al motor. Elemento de combustible obstruidos. Compruebe el elemento de filtro de aire. Limpie o reemplace según sea necesario. El motor almacenado sin tratamiento ni Vacíe el combustible y el carburador. vaciado de gasolina, o reabastecido de Reabastezca de gasolina fresca la gasolina de mala calidad. unidad. Si el problema continúa, comuníquese con un centro de servicio autorizado. No funciona el receptáculo de corriente El disyuntor está en apagado (off). Ponga en encendido (ON) el disyuntor alterna. de corriente alterna. Está defectuoso el dispositivo Pruebe con un dispositivo diferente. conectado. El generador produce un ruido como de Un leve ruido ocasional de “cascabeleo” “cascabeleo” o “explosiones”. o “explosiones” si la carga es pesada no debe ser causa de preocupación. No obstante, si tal cascabeleo o explosiones ocurren con una carga normal a velocidad estable del motor, el problema puede ser la marca de gasolina utilizada. Cambie a una marca diferente de gasolina, y asegúrese de que sea de un octanaje de 86 por lo menos. Si el problema continúa, comuníquese con un centro de servicio autorizado. Si el problema persiste después de probar las soluciones mencionadas arriba, comuníquese con un centro de servicio autorizado para solicitar asistencia. Los siguientes síntomas pueden indicar problemas que afectan el nivel de emisiones de la unidad: Arranque difícil o paro del motor después de arrancar Marcha lenta irregular Falla o retardo en la combustión, con la unidad bajo carga Combustión secundaria (combustión retardada) Sale humo negro del escape o consumo elevado de combustible Si encuentra cualquiera de estos síntomas, permita que inspeccionen y reparen la unidad en un centro de servicio autorizado. Página 18 — Español GARANTÍA GARANTIA LIMITADA

COBERTURA DE LA GARANTÍA

Homelite Consumer Products, Inc., (la Compañía) garantiza al comprador minorista original que este Producto Homelite carece de defectos en material y mano de obra, y acuerda reparar o reemplazar, a la discreción de la Compañía, cualquier Producto defectuoso sin cargo en los siguientes períodos a partir de la fecha de la compra: Dos años si el Producto se utiliza exclusivamente para fines personales, familiares o domésticos. Un año si el Producto se utiliza para fines comerciales. Esta garantía sólo es válida para los Productos vendidos dentro del territorio de los Estados Unidos de América, el distrito de Columbia, Canadá, México, el Estado Libre Asociado de Puerto Rico, las Islas Vírgenes, o Guam. Esta garantía no es transferible y sólo cubre los daños derivados de defectos en material o mano de obra y no los daños causados por el uso irracional, incluida la falta de mantenimiento razonable y necesario. Entre los artículos que no cuentan con la cobertura de esta garantía, se encuentran: Los gastos de transporte originados por el envío del producto a la Compañía o a su representante de servicio autorizado para el mantenimiento incluido en la garantía, o por el envío al consumidor de productos reparados o reemplazados; estos cargos corren por cuenta del comprador minorista original. Los daños causados por el maltrato, los accidentes, el uso indebido, la negligencia, la alteración, la modificación, los efectos de la corrosión, la erosión, el desgaste normal o las reparaciones realizadas por personas ajenas a la Compañía o a sus representantes de servicio autorizados. Además, esta garantía no cubre: Afinación – Bujías, carburador, ajustes del carburador, encendido, filtros, cambio de aceite Desgaste de piezas – Cuerda del arrancador retráctil, escobillas del motor, pasadores de chaveta, ruedas La garantía queda anulada si el cliente no instala, mantiene o utiliza el producto respetando las instrucciones y las recomendaciones de la Compañía, según se expresa en el manual del operador del Producto, o si el Producto se utiliza como equipo de alquiler. La Compañía no se hará cargo de las reparaciones o los ajustes al Producto, o de cualquier tarea o gasto que no sea autorizado previamente por esta Compañía.

GUARDE SU COMPROBANTE DE COMPRA

Antes de que la Compañía o sus representantes de servicio autorizados puedan efectuar el servicio correspondiente cubierto por la garantía del Producto, se solicitará como comprobante de compra una factura de compra con fecha.

EXCLUSIONES Y LIMITACIONES

ESTA GARANTÍA LIMITADA PREVALECE SOBRE CUALQUIER OTRA GARANTÍA EXPRESA. CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD, IDONEIDAD PARA UN FIN ESPECÍFICO U OTRA QUE BRINDE COBERTURA PARA ESTE PRODUCTO ESTARÁ LIMITADA EN DURACIÓN AL PLAZO DE ESTA GARANTÍA LIMITADA. EL SERVICIO DE GARANTÍA DESCRITO ANTERIORMENTE ES EL ÚNICO RECURSO BAJO ESTA GARANTÍA. LA COMPAÑÍA NO SERÁ RESPONSABLE DE CUALQUIER DAÑO ESPECIAL, INDIRECTO O CONSECUENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, O LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INDIRECTOS O CONSECUENTES; POR LO QUE ES POSIBLE QUE LAS LIMITACIONES O EXCLUSIONES ANTERIORES NO SE APLIQUEN EN SU CASO. CÓMO OBTENER UN SERVICIO DE GARANTÍA Para obtener el servicio de garantía: Llame sin cargo al 1-800-242-4672 o escriba a Homelite Consumer Products, Inc., 1428 Pearman Dairy Road, Anderson, SC 29625. Para obtener el servicio de garantía fuera de los EE. UU., comuníquese con el establecimiento Homelite local. Página 19 — Español GARANTÍA DECLARACIÓN DE GARANTÍA DE CONTROL DE EMISIONES DE LA EPA SUS DERECHOS Y OBLIGACIONES DE GARANTÍA EPA y SUMEC MACHINERY & ELECTRIC CO. LTD. se complacen en explicar la garantía del sistema de control de emisiones (se entiende por “emisiones” tanto las emisiones del escape y las emisiones por evaporación) de su pequeño motor todoterreno modelo 2010 (SORE). En los EE. UU. el nuevo SORE debe estar diseñado, construido y equipado para cumplir con las rigurosas normas antiesmog del estado. SUMEC MACHINERY & ELECTRIC CO. LTD. debe garantizar el ECS en su SORE durante el período de tiempo que se detalla a continuación siempre que no haya existido abuso, negligencia ni mantenimiento inadecuado de su SORE. Su ECS puede incluir piezas como el carburador, el sistema de inyección de combustible, el sistema de encendido, el convertidor catalítico, los tanques de combustible, las tuberías, las tapas de combustible, las válvulas, los envases, los filtros, las mangueras de vapores, las abrazaderas, los acoples y otros componentes relacionados con los componentes de la emisión. Cuando se den las condiciones de garantía, SUMEC MACHINERY & ELECTRIC CO. LTD. repararán su SORE sin costo para usted, incluidos el diagnóstico, las piezas y la mano de obra. COBERTURA DE LA GARANTÍA DEL FABRICANTE: La garantía de este sistema de control de emisiones tiene una duración de dos años. Si alguna pieza de la emisión de su equipo presenta una falla, ésta será reparada y reemplazada por SUMEC MACHINERY & ELECTRIC CO. LTD. RESPONSABILIDAD DE LA GARANTÍA DEL PROPIETARIO: Como propietario del SORE, usted es responsable de la realización del mantenimiento necesario que se detalla en el manual del operador. SUMEC MACHINERY & ELECTRIC CO. LTD. recomienda que usted conserve todos los recibos de mantenimiento de su SORE, pero SUMEC MACHINERY & ELECTRIC CO. LTD. no puede desestimar la garantía sólo por falta de recibos. Como propietario del SORE, debe tener que en cuenta que SUMEC MACHINERY & ELECTRIC CO. LTD. puede desestimar la cobertura de garantía si su SORE o una de sus piezas falla debido a abuso, negligencia, mantenimiento inadecuado o modificaciones no aprobadas. Es su responsabilidad acercar su SORE hasta el centro de servicio o de distribución de SUMEC MACHINERY & ELECTRIC CO. LTD. tan pronto como aparezca el problema. Las reparaciones de garantía deben completarse en un tiempo razonable, de no más de 30 días. Si tiene alguna pregunta sobre la cobertura de su garantía, debe comunicarse con Sunright International of America al 770-729-9065, o escriba a la siguiente dirección: Sunright International of America, Inc., 5965 Peachtree Corners E. Ste C-3, Norcross, GA 30071. ATTENTION WARRANTY DEPARTMENT. COBERTURA GENERAL DE LA GARANTÍA DE EMISIONES: SUMEC MACHINERY & ELECTRIC CO. LTD. garantiza al comprador final y cada comprador subsiguiente que el SORE: está diseñado, construido y equipado para cumplir con las normas vigentes, y no tiene defectos de material ni de mano de obra que causan falla de una pieza garantizada, y estas piezas son idénticas en lo que refiere a materiales a lo descrito en la solicitud de certificación de SUMEC MACHINERY & ELECTRIC CO. LTD. El período de garantía comienza en la fecha en que se entrega el SORE al comprador final o en que se lo pone por primera vez en funcionamiento. El período de garantía es de dos años. Limitada a ciertas condiciones y exclusiones que se detallan posteriormente, la garantía de las piezas relacionadas a la emisión expresa: (1) Cualquier pieza garantizada que no tenga un reemplazo programado por el mantenimiento que figura en las instrucciones escritas provistas está garantizada durante el período antes mencionado. Si la pieza falla durante el período de cobertura de la garantía, la pieza será reparada o reemplazada por SUMEC MACHINERY & ELECTRIC CO. LTD. según lo detallado en la subsección (4). Cualquier parte reparada o reemplazada por esta garantía se garantizará por el resto del período. (2) Cualquier pieza garantizada que no tenga un reemplazo programado por el mantenimiento que figura en las instrucciones escritas provistas está garantizada durante el período antes mencionado. Cualquier parte reparada o reemplazada por esta garantía se garantizará por el resto del período de garantía. (3) Cualquier pieza garantizada que tenga un reemplazo programado por el mantenimiento que figura en las instrucciones escritas provistas está garantizada durante el período anterior a la fecha de mantenimiento de la pieza. Si la pieza falla durante el período anterior al reemplazo programado, la pieza será reparada o reemplazada por SUMEC MACHINERY & ELECTRIC CO. LTD. según lo detallado en la subsección (4). Cualquier parte reparada o reemplazada por esta garantía se garantizará por el resto del período anterior al primer reemplazo programado de la pieza. (4) La reparación o el reemplazo de cualquier parte garantizada por esta garantía deben ser realizados por una estación de garantía sin cargo para el propietario. (5) A pesar de lo descrito en estas disposiciones, los servicios de garantía o reparaciones será provistos en todos los centros de distribución que están autorizados para realizar el servicio de motores y de equipos. (6) No se cobrará al propietario del SORE por el trabajo de diagnóstico que está directamente asociado al diagnóstico de una pieza defectuosa relacionada a la emisión, siempre que dicho diagnóstico sea realizado por una estación de garantía. (7) SUMEC MACHINERY & ELECTRIC CO. LTD. es responsable por los daños causados a otros componentes del motor o del equipo debido a la falla de cualquier parte garantizada. (8) Durante el período de garantía del SORE detallado anteriormente, SUMEC MACHINERY & ELECTRIC CO. LTD. mantendrá una provisión suficiente de las piezas garantizadas para satisfacer la demanda esperada de dichas piezas. (9) Cualquier pieza reemplazada puede usarse durante la realización de cualquier mantenimiento o reparación de garantía y deben proporcionarse sin cargo para el propietario. Dicho uso no reducirá las obligaciones de garantía de SUMEC MACHINERY & ELECTRIC CO. LTD. (10) Las piezas agregadas o modificadas que no están exentas por el Consejo de los Recursos del Aire no pueden utilizarse. La utilización por parte del comprador de cualquier pieza agregada o modificada no exenta será causa para la no aceptación de los reclamos de garantía. SUMEC MACHINERY & ELECTRIC CO. LTD. no será responsable por las fallas de garantía de las piezas garantizadas provocadas por el uso de piezas agregadas o modificadas no exentas. PIEZAS GARANTIZADAS: La reparación o el reemplazo de cualquier pieza garantizada, que de otro modo hubiera cumplido con los requisitos de la cobertura de garantía, quedará excluida de dicha cobertura de garantía si SUMEC MACHINERY & ELECTRIC CO. LTD. demuestra que el SORE ha sufrido abuso, negligencia o mantenimiento inadecuado, y que dicho abuso, negligencia o mantenimiento inadecuado fue la causa directa de la necesidad de reparación o de reemplazo de la pieza. Esto no quita que cualquier ajuste de un componente que tiene un dispositivo de limitación de ajuste instalado por la fábrica y que haya sido usado adecuadamente cumplirá con los requisitos de la cobertura de garantía. La siguiente lista de partes de emisión garantizadas están cubiertas (use la parte de esta lista que corresponda a su SORE):

1) Sistema de medición de combustible:

a) Conjunto de carburador de gasolina y sus componentes internos b) Filtro de combustible (si está incluido) c) Juntas del carburador b) Bomba de combustible (si está incluida)

2) Sistema de inducción de aire incluidos:

a) Colector o tubería de admisión b) Filtro de aire

3) Sistema de encendido incluidos:

a) Bujía b) Módulo o bobina de encendido

4) Artículos varios usados en los sistemas anteriormente mencionados:

a) Válvulas e interruptores sensibles a la aspiración, temperatura o tiempo b) Mangueras, correas, conectores y conjuntos

5) Control de evaporación:

a) Tubería del combustible b) Adaptadores de la tubería del combustible c) Abrazaderas Página 20 — Español ADVERTENCIA: Las emanaciones provenientes del escape del motor de este producto contienen sustancias químicas reconocidas por el estado de California como causantes de cáncer, defectos congénitos y otras afecciones del aparato reproductor.

CALIFORNIA - PROPUESTA DE LEY

NÚM. 65 SERIAL NO.__________________________________ DÉPANNAGE Pour tout entretien ou réparation du produit, contacter le centre de réparations Homelite agréé le plus proche. Veiller à fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite. Pour obtenir l’adresse du centre de réparations agréé le plus proche, téléphoner au 1-800-242-4672, ou visiter notre site www.homelite.com.

PIÈCES DE RECHANGE

Le numéro de modèle se trouve sur une plaquette ou étiquette placée sur le bâti. Noter le numéro de série dans l’espace ci-dessous.

NUMÉRO DE MODÈLE_ ______________________

NUMÉRO DE SÉRIE__________________________

SERVICIO Para obtener piezas o servicio, comuníquese con el centro de servicio autorizado de Homelite más cercano. Asegúrese de proporcionar todos los datos pertinentes al llamar o al presentarse personalmente. Para obtener información sobre el establecimiento de servicio autorizado más cercano a usted, le suplicamos llamar al 1-800-242-4672 o visitar nuestro sitio en la red mundial, en la dirección www.homelite.com.

PIEZAS DE REPUESTO

El número de modelo de este producto se encuentra en una placa o etiqueta pegada a la caja del motor. Le recomendamos anotar el número de serie en el espacio suministrado abajo.

NÚMERO DE MODELO_______________________

NÚMERO DE SERIE__________________________
