MANUAL DE USUARIO HT-HECTOR 420T Hillvert

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNING

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de usuario ha sido traducido mediante traducción automática. Hemos hecho todo lo posible para garantizar que la traducción sea precisa, pero tenga en cuenta que las traducciones automáticas no son perfectas y no están destinadas a reemplazar a los traductores humanos. La versión oficial del Manual del Usuario está en inglés. Cualquier diferencia entre la versión traducida y el original en inglés no es legalmente vinculante. Si tiene alguna pregunta sobre la exactitud de la traducción, consulte la versión en inglés, que es la referencia oficial. Hay versiones en más idiomas disponibles a pedido a través de

[e-mail].

Características técnicas

Nombre del producto	Trituradora de madera a gasolina
Modelo	HT-HECTOR 212T	HT-HECTOR 420T
Batería	12 V / 9 Ah
Potencia del motor [CV]	6,5	15
Tipo de motor	Gasolina OHV 4 tiempos1 cilindro refrigerado por aire
Motor de arranque	eléctrico / retroceso
Capacidad del motor [cm3]	196	420
Velocidad del motor [rpm]	3600	3600
Velocidad de giro de lascuchillas [rev./min]	2200	2200
Tipo de correa de transmisión	Correa de perfil en Vsimple	2 correas de perfil enV
Capacidad del tanque decombustible [l]	3,5	5,5
Tipo de combustible	Gasolina sin plomo
Consumo de combustible [l/h]	1,6	1,8
Capacidad del tanque deaceite [l]	0,6	1,1
Diámetro máximo de lasramas trituradas en la tolvade carga adicional [mm]	∅80	∅120
Nivel sonoro garantizado [dB(A)]	107	109
Dimensions [mm]	1640x450x1160-1220	2250x750x1460
Peso [kg]	82,5	167
Cuchillos de doble filo para cortar virutas	√
Ajuste de la tolva de descarga [°]	90	90

1. Descripción general

El manual del usuario está diseñado para ayudar en el uso seguro y sin problemas del dispositivo. El producto está diseñado y fabricado de acuerdo con estrictas instrucciones de uso técnicas, utilizando tecnologías y componentes de última generación. Además, se produce cumpliendo los más estrictos estándares de calidad.

NO UTILICE EL DISPOSITIVO A MENOS QUE HAYA LEÍDO Y ENTENDIDO COMPLETAMENTE ESTE MANUAL DEL USUARIO.

Para aumentar la vida útil del dispositivo y garantizar un funcionamiento sin problemas, utilícelo de acuerdo con este manual del usuario y realice tareas de mantenimiento periódicamente. Los datos técnicos y las especificaciones de este manual de usuario están actualizados. El fabricante se reserva el derecho de realizar cambios asociados a la mejora de la calidad. El dispositivo está diseñado para reducir al mínimo los riesgos de emisión de ruido, teniendo en cuenta el progreso tecnológico y las posibilidades de reducción de ruido.

Leyenda

CE	El producto cumple con las normas de seguridad pertinentes.
	Lea las instrucciones antes de usar.
	El producto debe ser reciclado.
	¡ADVERTENCIA! o ¡PRECAUCIÓN! o ¡RECUERDA! Aplicable a la situación dada.(señal de advertencia general)
	Utilice protección para los oídos. La exposición a ruidos fuertes puede provocar pérdida de audición.Utilizar gafas de seguridad.
	Utilice una mascarilla antipolvo (protección de las vías respiratorias).
	Usar guantes de protección.
	Use protección para los pies.
	¡ATENCIÓN! ¡Advertencia de ruido fuerte!
	¡ATENCIÓN! Piezas giratorias, ípeligro de enredo!
	¡ATENCIÓN! Peligro de incendio - ¡materiales inflamables!
	ADVERTENCIA: Sustancias tóxicas, ípeligro de intoxicación!
	¡Parada de emergencia!
	¡ATENCIÓN! Superficie caliente, ¡riesgo de quemaduras!
	PRECAUCIÓN: Mantenga una distancia segura con las personas cercanas.
(ZH43]	PRECAUCIÓN: ¡Existe riesgo de expulsión de objetos de la máquina!
	¡ADVERTENCIA! Partes afiladas. Peligro de corte de extremidades.
	Mantenga las manos o cualquier parte del cuerpo alejadas de la tolva, el embudo y el conducto de salida cuando la máquina esté en funcionamiento.
	Manténgase siempre alejado de la zona de descarga cuando utilice la máquina.
	No fume cerca del dispositivo. El dispositivo contiene sustancias inflamables.

¡RECUERDE! Los dibujos de este manual son sólo para fines ilustrativos y en algunos detalles pueden diferir del producto real.

2. Seguridad de uso

¡ATENCIÓN! Leer todas las advertencias de seguridad y todos los manuales e instrucciones. No seguir las advertencias e instrucciones puede provocar descarga eléctrica, incendio y/o lesiones graves o incluso la muerte.

Los términos "dispositivo" o "manejo del aparato" se utilizan en las advertencias e instrucciones para referirse a:

Trituradora eléctrica a gasolina.

2.1. Seguridad en el lugar de trabajo

a) Asegúrese de que el lugar de trabajo esté limpio y bien iluminado. Un lugar de trabajo desordenado o mal iluminado puede provocar accidentes. Intente pensar con anticipación, observar lo que sucede y usar el sentido común al trabajar con el dispositivo.
b) No utilice el dispositivo en un entorno potencialmente explosivo, por ejemplo en presencia de líquidos, gases o polvos inflamables. El dispositivo genera chispas que pueden encender polvo o humos.
c) Si detecta algún daño o funcionamiento irregular, apague inmediatamente el dispositivo e infórmelo a un supervisor sin demora.
d) Si tiene alguna duda sobre el correcto funcionamiento del dispositivo, póngase en contacto con el servicio de soporte del fabricante.
e) Sólo el punto de servicio del fabricante puede reparar el dispositivo. ¡No intente realizar ninguna reparación usted mismo!
f) En caso de incendio, utilice un extintor de polvo o de dióxido de carbono (CO2) (diseñado para uso en dispositivos eléctricos activos) para apagarlo.

g) Está prohibido el acceso a los puestos de trabajo a niños o personas no autorizadas (una distracción puede provocar la pérdida de control sobre el dispositivo).
h) El dispositivo produce polvo y residuos durante su funcionamiento. Es importante proteger a los transeúntes de sus efectos nocivos.
i) Utilice la PARADA DE EMERGENCIA si existe riesgo de lesión o muerte, accidente o daño.
j) Inspeccione periódicamente el estado de las etiquetas de seguridad. Si las etiquetas son ilegibles, deberán reemplazarse.
k) Conserve este manual disponible para futuras consultas. Si este dispositivo se entrega a un tercero, se deberá entregar el manual junto con el mismo.
I) Conservar los elementos de embalaje y las pequeñas piezas de montaje fuera del alcance de los niños.
m) Mantener el equipo fuera del alcance de los niños y los animales.

¡Recuerde! Al utilizar el dispositivo, proteja a los niños y a otras personas cercanas.

2.2. Seguridad personal

a) No utilice el dispositivo si está cansado, enfermo o bajo la influencia de alcohol, narcóticos o medicamentos que puedan afectar significativamente la capacidad para utilizar el dispositivo.
b) La máquina podrá ser operada por personas físicamente aptas que puedan manejarla, que estén debidamente capacitadas, que hayan revisado este manual de operación y que hayan recibido capacitación en salud y seguridad ocupacional.
c) La máquina no está diseñada para ser manipulada por personas (incluidos niños) con funciones mentales y sensoriales limitadas o personas que carezcan de la experiencia y/o conocimientos pertinentes, a menos que estén supervisadas por una persona responsable de su seguridad o hayan recibido instrucciones sobre cómo operar la máquina.
d) Al trabajar con el dispositivo, use el sentido común y manténgase alerta. La pérdida temporal de concentración durante el uso del dispositivo puede provocar lesiones graves.
e) Utilice el equipo de protección personal requerido para trabajar con el dispositivo, especificado en la sección 1 (Leyenda). El uso de equipo de protección personal correcto y aprobado reduce el riesgo de lesiones.

f) No sobreestimes tus habilidades. Al utilizar el dispositivo, mantenga el equilibrio y permanezca estable en todo momento. Esto garantizará un mejor control del dispositivo en situaciones inesperadas.
g) No use ropa suelta ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas o el cabello largo podrían quedar atrapados en las piezas móviles.
h) Retire todas las herramientas de ajuste o llaves antes de encender el dispositivo. Una herramienta o llave inglesa dejada en la parte giratoria del dispositivo puede causar lesiones.
i) El dispositivo no es un juguete. Los niños deben ser supervisados para garantizar que no jueguen con el dispositivo.

2.3. Uso seguro del dispositivo

a) Asegurarse de la colocación estable de la rueda. Utilice las herramientas adecuadas para la tarea en cuestión. Un dispositivo correctamente seleccionado realizará mejor y de forma más segura la tarea para la que fue diseñado.
b) No utilice el dispositivo si el interruptor de ENCENDIDO/APAGADO no funciona correctamente (no enciende ni apaga el dispositivo). Los dispositivos que no se pueden encender y apagar con el interruptor ON/OFF son peligrosos, no deben operarse y deben repararse.
c) Cuando no esté en uso, guárdelo en un lugar seguro, lejos de los niños y de personas que no estén familiarizadas con el dispositivo y que no hayan leído el manual del usuario. El dispositivo puede suponer un peligro en manos de usuarios inexpertos.
d) Mantener el dispositivo en perfecto estado técnico. Antes de cada uso, compruebe que no haya daños generales y, especialmente, que no haya piezas o elementos agrietados ni ninguna otra condición que pueda afectar al funcionamiento seguro del dispositivo. Si se detectan daños, entregue el dispositivo para su reparación antes de usarlo.
e) Mantenga el dispositivo fuera del alcance de los niños.
f) La reparación o el mantenimiento del dispositivo deben ser realizados por personas cualificadas, utilizando únicamente repuestos originales. Esto garantizará un uso seguro.
g) Para garantizar la integridad operativa del dispositivo, no retire las protecciones instaladas de fábrica ni afloje ningún tornillo.
h) Al transportar y manipular el dispositivo entre el almacén y el destino, observe los principios de seguridad y salud ocupacional para las operaciones de transporte manual que se aplican en el país donde se utilizará el dispositivo.

i) Evite situaciones en las que el dispositivo deje de funcionar durante el uso debido a una carga excesiva. Esto puede provocar un sobrecalentamiento de los elementos de accionamiento y daños en el dispositivo.
j) No toque las piezas articuladas ni los accesorios a menos que el dispositivo esté desconectado de la fuente de alimentación.
k) No mueva, ajuste ni gire el dispositivo durante el trabajo.
I) Limpie el dispositivo periódicamente para evitar que se acumule suciedad persistente.
m) No cubra la entrada y salida de aire.
n) El dispositivo no es un juguete. La limpieza y el mantenimiento no podrán ser realizados por niños sin la supervisión de una persona adulta.
o) Está prohibido intervenir en la estructura del dispositivo para cambiar sus parámetros o construcción.
p) Mantenga el dispositivo alejado de fuentes de fuego y calor.
q) Asegurarse de la colocación estable de la rueda.
r) No instale, retire, ajuste ni realice mantenimiento en la pantalla de descarga ni en ninguna otra pieza mientras el motor esté en funcionamiento.
s) Cuando el motor esté en funcionamiento, mantenga todas las partes del cuerpo y los objetos pesados lejos de la tolva de carga y del conducto de salida.
t) No introduzca las extremidades en la tolva de carga ni en la salida de virutas mientras la máquina esté en funcionamiento. Esto puede provocar tirones y/o cortes en las extremidades.
u) No introduzca metales, piedras, botellas, latas ni ningún otro objeto que no sea botánico en la máquina.
v) Las cuchillas de corte giratorias dentro de estas aberturas pueden causar lesiones personales graves si se tocan.
w) Tenga cuidado mientras trabaja. La máquina puede expulsar fragmentos de material procesado desde la tolva de carga o el conducto de salida.
x) El motor se calienta mucho durante el funcionamiento. No toque el motor caliente porque puede provocar quemaduras.
y) Para evitar el riesgo de incendio, mantenga hojas, césped y otros materiales combustibles lejos del motor caliente y del silenciador.
z) No opere sobre pavimento, grava u otras superficies duras ya que los objetos podrían rebotar y causar lesiones.
aa) Algunas especies de árboles pueden provocar una reacción alérgica. El polvo que sale durante el procesamiento de las ramas puede ser dañino, se deben tomar medidas de protección adecuadas.
bb) No lo opere en terrenos irregulares o si la unidad está inestable.
cc) ¡Recordatorio! El material procesado puede rebotar en la tolva de carga o ser expulsado por el conducto de salida.

dd) Si la trituradora de virutas se atasca o se obstruye, apague el motor inmediatamente y espere a que todas las partes móviles se detengan por completo antes de limpiarla.
ee) No introduzca en la máquina ramas de dimensiones superiores a las especificadas en los datos técnicos.
ff) Asegúrese de que la tolva de carga esté vacía antes de poner en marcha la máquina.
gg) Agregue aceite hasta la marca de llenado antes de comenzar a utilizar el dispositivo. Si el nivel de aceite es bajo, el motor no arrancará o podría apagarse.
hh) Las fugas de aceite de la máquina deben notificarse a los servicios correspondientes o cumplir con los requisitos legales aplicables en el área de uso.
ii) ¡Peligro! Peligro para la salud y riesgo de explosión del motor de combustión interna.
jj) En el escape del motor está presente monóxido de carbono venenoso. Permanecer en un ambiente con monóxido de carbono puede provocar pérdida de conocimiento o incluso la muerte. No haga funcionar el motor en un espacio cerrado.
kk) Proteja el motor del calor, chispas y llamas. ¡No fume cerca de la trituradora!
II) La gasolina es inflamable y explosiva. Antes de repostar combustible, el motor debe apagarse y enfriarse.
mm) ¡Advertencia! Riesgo de daños en el motor debido a combustible incorrecto.
nn) La batería está activa. No toque los terminales ni los conectores de la batería. La desconexión de los conectores de la batería debe realizarse en el orden correcto.
oo) No utilice la máquina para triturar residuos de construcción, plásticos, productos de papel, cuerdas o cordeles o cualquier material que pueda contener metal. TENGA EN CUENTA: Retire todos los clavos, cuerdas, hilos o piedras que puedan estar incrustados en partes de la planta (por ejemplo, en las raíces, etc.) antes de introducir el material en la máquina.
pp) Si la máquina comienza a hacer ruidos inusuales o vibra, apague el motor, desconecte el cable de la bujía y manténgalo alejado de la bujía para evitar un arranque accidental. Luego espere 5 minutos para que el motor se enfríe y verifique si hay daños.

¡ATENCIÓN! A pesar del diseño seguro del dispositivo y de sus características de protección, y a pesar del uso de elementos adicionales que protegen al operador, todavía existe un ligero riesgo de accidente o lesiones al utilizar el dispositivo. Manténgase alerta y use el sentido común al utilizar el dispositivo.

3. Instrucciones de uso

La máquina está diseñada para triturar ramas, arbustos, malezas, brotes y hierba larga con un diámetro que no exceda el valor indicado en la tabla de datos técnicos.

El usuario es responsable de cualquier daño resultante de un uso no previsto del dispositivo.

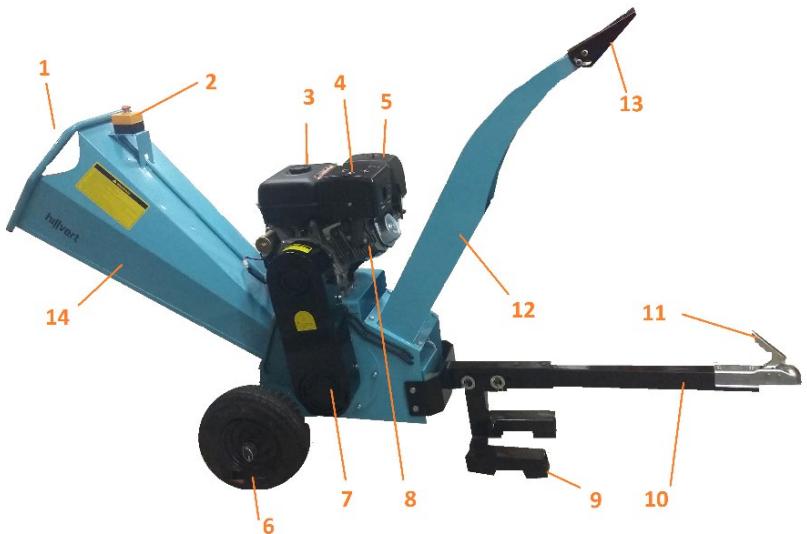

3.1. Descripción del producto

HT-HECTOR 212T

HT-HECTOR 420T

1. Orificio de carga
2. Botón de parada de emergencia
3. Tanque de combustible
4. Silenciador
5. Filtro de aire
6. Rueda
7. Tapa de la correa de transmisión
8. Carcasa del cilindro (bloque)
9. Soporte
10. Asa de transporte
11. Articulación del asa de transporte
12. Conducto de salida
13. Caño con ángulo ajustable
14. Tolva de carga

3.2. Preparación para el uso

UBICACIÓN DEL APARATO

La máquina debe utilizarse fuera de espacios cerrados, sobre una superficie estable y nivelada, preferiblemente sobre césped o en el suelo. No coloque la máquina sobre hormigón, asfalto u otras superficies duras, ya que las virutas y otros residuos expulsados por la máquina podrían rebotar y causar un peligro.

Condiciones de trabajo

Inspeccione el material que se va a triturar y asegúrese de que haya suficiente espacio encima de la máquina para cargar el material. Se recomienda elegir un

lugar de trabajo lo más cercano posible al lugar donde se utilizan los chips. Esto reducirá al mínimo la necesidad de transportar el material procesado.

Mantenga una distancia segura del área de descarga de viruta. Asegúrese de que todas las personas, niños, animales u objetos de valor también se encuentren a una distancia segura del área de descarga de chips.

MONTAJE DEL APARATO

Número del elemento	Descripción del dispositivo	Número del elemento	Descripción del dispositivo
1	Base del aparato	29	Hoja inferior
2	Eje de rueda	31	Motor
3	Cuchillo	38	Perno hexagonal M10x24
4	Rueda	39	Arandela de ∅25
5	Placa de protección interior del cinturón	40	Tuerca abierta M25
6	Enganche	41	Pasador
7	Cojinete	42	Tuerca de bloqueo M10
8	Rodillo	43	Perno hexagonal M10x8
9	Espaciador 42x9x5	44	Interrupción de emergencia
10	Escudo de cinturón	45	Tapa del interruptor
11	Marco de montaje de cojinetes	46	Tornillo de cabeza hueca M6x60
12	Cilindro/rodillo	47	Marco de interruptor
13	Arandela de goma	48	Cubierta protectora
14	Pie de apoyo	49	Conector de goma
15	Perno	50	Perno hexagonal M6x16
16	Perno B	51	Arandela de ∅12
17	Montaje del asa de transporte	52	Muelle ∅16x80x1,5
18	Agarradero de transporte	53	Tuerca M12
19	Junta de asa de transporte	54	Perno hexagonal M8x12
20	Conducto de salida	55	Pomo regulador
21	Extremo ajustable del conducto de salida	58	Componente de caucho del conducto de salida
22	Montaje del motor	59	Componente de caucho de la tolva de carga
23	Tolva de carga	60	Cojinete
24	Correa	61	Brida
28	Cadena	62	Copa de cojinete

¡RECUERDE! Antes de poner en marcha la máquina, llene los tanques de aceite y combustible de acuerdo con las instrucciones de funcionamiento.

Añadiendo aceite de motor al cárter.

Coloque la máquina sobre una superficie plana y desenrosque el tapón del depósito de aceite. Rellene el aceite del motor hasta el nivel superior indicado en la varilla de nivel.

Repostaje

La máquina está impulsada por un motor de cuatro tiempos alimentado con gasolina sin plomo. Desenrosque el tapón del depósito de combustible y vierta la gasolina (utilice un embudo), teniendo cuidado de no derramar el líquido ni superar el nivel máximo de gasolina. El tanque debe llenarse hasta un nivel que no bloquee la visibilidad del filtro de combustible.

3.3. Uso del dispositivo

¡RECUERDE! Antes de poner en marcha la máquina, llene con aceite de motor y combustible. La máquina se entrega sin aceite de motor ni combustible.

Arranque y parada

1. Coloque el producto sobre una superficie plana y seca, detenga las ruedas delanteras con el freno y asegúrese de que la máquina no se pueda mover
2. Asegúrese de que la válvula de suministro de combustible esté en la posición "ON".
3. Mueva la manija de control del estrangulador a la posición "CHOKE" (solo con el motor frío).
4. Mueva la manija de control del acelerador a la posición "RÁPIDO".
5. Arranque: coloque el interruptor de encendido en la posición "ON". Sujete la manija de arranque y tire lentamente hasta que se detenga. Espere a que el cable se estire ligeramente y luego tire rápidamente del cable para arrancar el motor.
6. Arranque eléctrico: Gire y mantenga la llave en la posición de arranque hasta que el motor arranque. Luego deje que la llave regrese a su posición inactiva.
7. Cuando el motor arranque y funcione suavemente, mueva la palanca del estrangulador a la posición "RUN".
8. Si la trituradora se puso en marcha con el motor frío, caliente el motor colocando la palanca del acelerador en la posición media y aumente la velocidad después de aproximadamente 3 a 4 minutos.
9. Para finalizar el trabajo, coloque el acelerador en "IDLE" y coloque el interruptor de encendido en "OFF". Para el arranque eléctrico, gire la llave a la posición "OFF".

Trituración

¡RECUERDE! Antes de comenzar a trabajar con la máquina, es necesario probar su funcionamiento sin el material molido. Si la máquina no emite ningún ruido sospechoso y no hay fugas, puede continuar trabajando.

1. Introduzca lentamente el material en la tolva de carga. No pongas demasiado al mismo tiempo. Si es necesario, utilice un trozo largo de material triturado para empujar el lote.
2. ¡RECUERDE! No introduzca las manos ni otras partes del cuerpo dentro de la tolva.

ATENCIÓN: como la madera puede retroceder, cargue la trituradora permaneciendo de pie al costado del dispositivo.

Vista desde arriba:

A - motor

B - tolva de carga

C - zona de retroceso

D - zona del operador

Instrucciones de uso:

• Cargue el material lentamente. Si el motor hace un ruido inusual significa que el material se carga demasiado rápido.
• Las raíces y otros materiales sucios desafilarán y dañarán los cuchillos.
• Recuerde retirar frecuentemente las virutas de la máquina. De lo contrario, podrían causar un bloqueo.
• Evite moler material húmedo ya que puede obstruir la máquina. Si es necesario moler el material húmedo, éste deberá separarse del material seco.
• No inserte material con un diámetro mayor que el indicado en la tabla de datos técnicos.
• Es mejor triturar madera verde fresca. Los cuchillos se mantendrán afilados por más tiempo.

3.4. Limpieza y mantenimiento

a) Asegúrese de que la máquina se haya detenido completamente y desconecte el cable de la bujía, antes de liberar un atasco u obstrucción, vaciar la bolsa, llenar el tanque de gasolina o realizar cualquier mantenimiento o reparación.
b) Utilice únicamente limpiadores no corrosivos para limpiar la superficie.
c) Después de limpiar el dispositivo, todas las piezas deben secarse completamente antes de volver a usarlo.
d) Guarde la unidad en un lugar seco y fresco, libre de humedad y exposición directa a la luz solar.
e) No rocíe el dispositivo con un chorro de agua ni lo sumerja en agua.
f) No permita que entre agua en el interior del dispositivo a través de los orificios de ventilación de la carcasa del mismo.
g) El dispositivo debe inspeccionarse periódicamente para comprobar su eficiencia técnica y detectar posibles daños.
h) No utilice objetos afilados y/o metálicos para limpiar (por ejemplo, un cepillo de alambre o una espátula de metal) porque pueden dañar el material de la superficie del aparato.
i) No limpie el dispositivo con sustancias ácidas, agentes de uso médico, diluyentes, combustibles, aceites u otras sustancias químicas porque pueden dañar el dispositivo.
j) En caso de deterioro de la eficiencia de molienda, las cuchillas deben rotarse, afilarse o reemplazarse.
k) Limpie las virutas que se hayan acumulado en la máquina y alrededor del motor con un cepillo o aspiradora.
I) Al finalizar el trabajo, retire siempre todos los restos de las tolvas de carga y del conducto de salida.

Frecuencia de trabajos de mantenimiento básico:

Procedimiento	Antes de cada uso	Después de cada 25 horas de funcionamiento	Después de cada 100 horas de funcionamiento
Compruebe el nivel de aceite	O
Compruebe el estado técnico general del dispositivo.	O
Compruebe el estado técnico de los cuchillos.	O
Revisar loscinturones	O
Compruebe la presión de los neumáticos		O
Limpie el exterior del motor y enfríelo.		O
Cambio del aceite del motor	Primera vez después de 5 horas de trabajo.	O
Reemplazar el filtro de aire		O
Reemplace las bujías			O

Mantenimiento del motor

La bujía debe someterse a una inspección técnica cada 50 horas de funcionamiento. Verifique el color del depósito en el extremo de la bujía. El color debe ser marrón. Retire los residuos utilizando un cepillo duro. Verifique la distancia entre los electrodos y ajustela si es necesario. La distancia correcta entre electrodos es de 0,7 a 0,8 mm.

Cambio de aceite del motor

Coloque la máquina sobre una superficie plana, enciéndala y caliente el motor durante unos minutos. Desenrosque el tapón del depósito de aceite. Desenrosque el tapón del depósito de aceite. Coloque un recipiente para recoger el aceite usado debajo del motor. Retire el tornillo de drenaje de aceite y drene todo el aceite. Para evitar que el aceite gotee en el bastidor de la máquina, se recomienda utilizar un tubo para llevar el aceite directamente al contenedor de aceite usado. Compruebe el tornillo de drenaje, la junta, el tapón de aceite y el anillo. Si estas piezas están dañadas o desgastadas, deberán reemplazarse. Reemplace y apriete el tornillo de drenaje. Después de esta operación, agregue aceite nuevo hasta el nivel superior de la varilla.

ADVERTENCIA: ¡Superficies calientes! ¡Use guantes protectores!

FILTRO DE AIRE:

Se debe inspeccionar el filtro de aire para comprobar su estado técnico. Se debe desatornillar y limpiar o reemplazar por uno nuevo. El filtro debe lavarse con agua y un detergente suave, secarse y reemplazarse. No arranque el motor con el filtro de aire desmontado.

Filtro de combustible

El filtro de combustible debe inspeccionarse después de cada 150 horas de funcionamiento o después de 3 meses de uso. Retire y limpie el filtro de combustible. Desenrosque el tapón del depósito de combustible, límpielo con agua y un detergente suave, séquelo y vuelva a colocarlo.

Mantenimiento de la batería

Las baterías instaladas en las máquinas no requieren recarga ni mantenimiento especial. Asegúrese de que los terminales no estén cubiertos de polvo y óxido. La corrosión puede provocar un funcionamiento inadecuado de la batería y puede ser peligrosa. Si nota cualquier signo de corrosión, desconecte los terminales y elimine el óxido limpiando los terminales y conectores con lejía, una solución de bicarbonato de sodio y agua. Cubra los terminales con grasa antioxidante antes reconectándolos y apretándolos.

Almacenamiento

Antes de guardar la máquina, recuerde hacer lo siguiente.

1. Desconecte el cable de la bujía para evitar el arranque accidental.
2. Limpie la máquina y deseche las virutas.
3. Deje la máquina sobre una superficie plana en una habitación bien ventilada, fuera del alcance de la luz solar directa.
4. No guarde la máquina cerca de fuentes de ignición, como estufas, calentadores a gas o eléctricos, etc.
5. No guarde la máquina en lugares donde puedan entrar gases de escape o tóxicos en las habitaciones.

6. Coloque las tapas en la tolva de carga y en el conducto de salida.

7. Si la máquina no se va a utilizar durante más de 30 días, vacíe el depósito y el carburador. Desenrosque la bujía y vierta aproximadamente 5 ml de aceite de motor a través del orificio del tapón del cilindro. Con el interruptor en la posición OFF (APAGADO), tire suavemente del cordón de arranque varias veces. Enrosque nuevamente la bujía y tire del cable de arranque hasta que sienta resistencia, y no tire más.

Transporte

Durante el transporte:

- Apague la máquina, cierre la válvula de combustible y desconecte el cable de la bujía.

■ vaciar el tanque de combustible
■ Coloque las tapas en la tolva de carga y en el conducto de salida.
■ transportar la máquina en posición de trabajo
- transportar la máquina a través de pequeñas distancias sujetándola por el mango, inclinándola ligeramente y apoyando su peso sobre las ruedas.

EXTRACCIÓN SEGURA DE BATERÍAS Y PILAS RECARGABLES

12 V/9 Ah La batería está instalada en los dispositivos.

Retire las baterías usadas del dispositivo utilizando el mismo procedimiento con el que las instaló.

Recicle las baterías con la organización o empresa adecuada.

ELIMINACIÓN DE DISPOSITIVOS USADOS

No deseche este dispositivo en los sistemas de residuos municipales. Entrégalo en un punto de recogida y reciclaje de aparatos eléctricos y eléctricos. Compruebe el símbolo en el producto, el manual de instrucciones y el embalaje. Los plásticos utilizados para construir el dispositivo se pueden reciclar de acuerdo con sus marcados. Al elegir reciclar estás haciendo una contribución significativa a la protección de nuestro medio ambiente.

Comuníquese con las autoridades locales para obtener información sobre su instalación de reciclaje local.

Durante o transporte:

DESCARTE DE DISPOSITIVOS USADOS

LOCALITATEA APARATORULUI
