BEDIENUNGSANLEITUNG HT-HECTOR 420T Hillvert

Dieses Benutzerhandbuch wurde mithilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Richtigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage erhältlich über [e-mail].

Technische Daten

Produktname	Benzin-Holzhäcksler
Modell	HT-HECTOR 212T	HT-HECTOR 420T
Batterie	12 V / 9 Ah
Motorleistung [PS]	6,5	15
Motortyp	Benzin OHV 4-Takt1-Zylinder luftgekühlt
Anlasser	elektrisch / Rückstoß
Hubraum [cm3]	196	420
Motordrehzahl [U/min]	3600	3600
Rotationsgeschwindigkeit der Blätter [U/min]	2200	2200
Typ des Antriebsriemens	EinzelnerKeilprofilriemen	2 x Keilprofilriemen
Fassungsvermögen des Kraftstofftanks [l]	3,5	5,5
Kraftstofftyp	Bleifreies Benzin
Kraftstoffverbrauch [l/h]	1,6	1,8
Fassungsvermögen des Öltanks [l]	0,6	1,1
Maximaler Durchmesser der zerkleinerten Äste im zusätzlichen Ladetrichter[mm]	∅80	∅120
Garantierter Schallpegel [dB (A)]	107	109
Dimensions [mm]	1640x450x1160-1220	2250x750x1460
Gewicht [kg]	82,5	167
Doppelseitige Zerspanungsmesser	√
Einstellung des Entleerungstrichters [°]	90	90

1. Allgemeine Beschreibung

Das Benutzerhandbuch soll Ihnen helfen, das Gerät sicher und störungsfrei zu benutzen. Das Produkt wurde nach strengen technischen Nutzungsbedingungen unter Verwendung modernster Technologien und Komponenten entwickelt und hergestellt. Darüber hinaus gelten für die Herstellung strengste Qualitätsstandards.

VERWENDEN SIE DAS GERÄT NUR, WENN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG GELESEN UND VERSTANDEN HABEN.

Um die Lebensdauer des Geräts zu verlängern und einen störungsfreien Betrieb zu gewährleisten, verwenden Sie es gemäß dieser Bedienungsanleitung und führen Sie regelmäßig Wartungsarbeiten durch. Die technischen Daten und Spezifikationen in diesem Benutzerhandbuch sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, im Rahmen der Qualitätsverbesserung Änderungen vorzunehmen. Die Konzeption des Geräts minimiert das Risiko von Lärmemissionen. Hierfür wurden fortschrittlichste technische Entwicklung zur Lärmminderung berücksichtigt.

Legende

CE		Das Produkt entspricht den einschlägigen Sicherheitsnormen.
		Lesen Sie vor der Inbetriebnahme die Gebrauchsanweisung.
		Das Produkt muss recycelt werden.
		WARNUNG! oder VORSICHT! oder HINWEIS! Anwendbar auf die gegebene Situation.(allgemeines Warnzeichen)

DE

	Tragen Sie einen Gehörschutz. Die Exposition gegenüber lautem Lärm kann zu Gehörverlust führen.
	Schutzbrille tragen.
	Tragen Sie eine Staubmaske (Schutz der Atemwege).
	Es sind Schutzhandschuhe zu tragen.
	Tragen Sie Fußschutz.
	ACHTUNG! Warnung vor lauter Lärm!
	ACHTUNG! Drehende Teile, Verhedderungsgefahr!
	ACHTUNG! Brandgefahr - brennbare Materialien!
	WARNUNG: Giftige Stoffe, Vergiftungsgefahr!
	Nothalt!
	ACHTUNG! Heiße Oberfläche, Verbrennungsgefahr!
	VORSICHT: Halten Sie einen Sicherheitsabstand zu umstehenden Personen ein.
	ACHTUNG: Es besteht die Gefahr des Herausschleuderns von Gegenständen aus der Maschine!
	ACHTUNG! Scharfe Kanten. Gefahr von Schnittverletzungen an Gliedmaßen.Halten Sie die Hände oder andere Körperteile vom Trichter und dem Auslaufschacht fern, wenn die Maschine in Betrieb ist.
	Halten Sie sich bei der Bedienung der Maschine immer vom Auswurfbereich fern.
	Rauchen Sie nicht in der Nähe des Geräts. Das Gerät enthält brennbare Stoffe.

HINWEIS! Die Zeichnungen in diesem Handbuch dienen nur zur Veranschaulichung und können in einigen Details vom tatsächlichen Produkt abweichen.

2. Sicherheit bei der Verwendung

ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Die

Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder sogar zum Tod führen.

Die Begriffe "Gerät" oder "Produkt" werden in den Warnhinweisen und Anleitungen verwendet, um sich auf die Arbeit mit dem Gerät zu beziehen:

Benzin-Gartenhäcksler.

2.1. Sicherheit am Arbeitsplatz

a) Sorgen Sie dafür, dass der Arbeitsplatz sauber und gut beleuchtet ist. Ein unordentlicher oder schlecht beleuchteter Arbeitsplatz kann zu Unfällen führen. Versuchen Sie, vorausschauend zu denken, das Geschehen zu beobachten und den gesunden Menschenverstand einzusetzen, wenn Sie mit dem Gerät arbeiten.
b) Verwenden Sie das Gerät nicht in einer explosionsgefährdeten Umgebung, z. B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Das Gerät erzeugt Funken, die Staub oder Dämpfe entzünden können.
c) Wenn Sie einen Schaden oder eine Funktionsstörung feststellen, schalten Sie das Gerät sofort aus und melden Sie es unverzüglich einer Aufsichtsperson.
d) Wenn Sie Zweifel an der korrekten Funktion des Geräts haben, wenden Sie sich an den Kundendienst des Herstellers.

e) Das Gerät darf nur von der Servicestelle des Herstellers repariert werden. Führen Sie keine eigenständigen Reparaturen durch!
f) Verwenden Sie im Falle eines Brandes einen Pulver- oder Kohlendioxid (CO2)-Feuerlöscher (der für die Verwendung an stromführenden Geräten vorgesehen ist), um den Brand zu löschen.
g) Kindern oder unbefugten Personen ist das Betreten eines Arbeitsplatzes untersagt. (Eine Ablenkung kann zum Verlust der Kontrolle über das Gerät führen).
h) Das Gerät erzeugt während des Betriebs Staub und Ablagerungen. Es ist wichtig, Unbeteiligte vor ihren schädlichen Auswirkungen zu schützen.
i) Benutzen Sie den NOT-AUS-Schalter, wenn die Gefahr von Verletzungen oder Tod, Unfällen oder Schäden besteht.
j) Überprüfen Sie regelmäßig den Zustand der Sicherheitsetiketten. Wenn die Etiketten unleserlich sind, müssen sie ersetzt werden.
k) Bitte bewahren Sie dieses Handbuch zum Nachschlagen auf. Geben Sie dieses Gerät an einen Dritten weiter, müssen Sie die Bedienungsanleitung mitgeben.
I) Bewahren Sie das Verpackungsmaterial und kleine Montageteile an einem für Kinder unzugänglichen Ort auf.
m) Halten Sie das Gerät von Kindern und Tieren fern.

Immer beachten! Schützen Sie bei der Verwendung des Geräts Kinder und andere Unbeteiligte.

2.2. Eigenschutz

a) Benutzen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Betäubungsmitteln oder Medikamenten stehen, die die Fähigkeit, das Gerät zu bedienen, erheblich beeinträchtigen können.
b) Die Maschine darf nur von Personen bedient werden, die körperlich in der Lage sind, mit der Maschine umzugehen, die entsprechend geschult sind, die diese Betriebsanleitung gelesen haben und die eine Unterweisung in Arbeitsschutz erhalten haben.
c) Die Maschine ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen und sensorischen Fähigkeiten oder Personen mit mangelnder Erfahrung und/oder mangelnden Kenntnissen gehandhabt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten eine Einweisung in die Bedienung der Maschine.

d) Verwenden Sie bei der Arbeit mit dem Gerät Ihren gesunden Menschenverstand und bleiben Sie aufmerksam. Vorübergehender Konzentrationsverlust bei der Benutzung des Geräts kann zu schweren Verletzungen führen.
e) Verwenden Sie die für die Arbeit mit dem Gerät erforderliche persönliche Schutzausrüstung, die in Abschnitt 1 (Legende) angegeben ist. Die Verwendung der richtigen und zugelassenen persönlichen Schutzausrüstung verringert das Verletzungsrisiko.
f) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie bei der Benutzung des Geräts auf Ihr Gleichgewicht und bleiben Sie stets stabil. Dadurch wird eine bessere Kontrolle über das Gerät in unerwarteten Situationen gewährleistet.
g) Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von den beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
h) Entfernen Sie alle Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein im drehenden Teil des Geräts zurückgelassenes Werkzeug oder ein Schraubenschlüssel kann zu Verletzungen führen.
i) Das Gerät ist kein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.3. Sichere Verwendung des Geräts

a) Überlasten Sie das Gerät nicht. Verwenden Sie die geeigneten Werkzeuge für die jeweilige Aufgabe. Ein richtig gewähltes Gerät erfüllt die Aufgabe, für die es konzipiert wurde, besser und sicherer.
b) Verwenden Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht richtig funktioniert (das Gerät lässt sich nicht ein- und ausschalten). Geräte, die sich nicht mit dem EIN/AUS-Schalter ein- und ausschalten lassen, sind gefährlich, dürfen nicht betrieben werden und müssen repariert werden.
c) Wenn Sie das Gerät nicht benutzen, bewahren Sie es an einem sicheren Ort auf, fern von Kindern und Personen, die nicht mit dem Gerät vertraut sind und die Bedienungsanleitung nicht gelesen haben. Das Gerät kann in den Händen von unerfahrenen Benutzern eine Gefahr darstellen.
d) Halten Sie das Gerät in technisch einwandfreiem Zustand. Überprüfen Sie das Gerät vor jedem Gebrauch auf allgemeine Schäden und insbesondere auf gerissene Teile oder Elemente sowie auf alle anderen Bedingungen, die den sicheren Betrieb des Geräts beeinträchtigen können. Wenn Sie einen Schaden feststellen, geben Sie das Gerät vor dem Gebrauch zur Reparatur.
e) Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

f) Die Reparatur oder Wartung des Geräts darf nur von qualifizierten Personen und unter Verwendung von Originalersatzteilen durchgeführt werden. Dies gewährleistet eine sichere Verwendung.
g) Um die Unversehrtheit des Geräts zu gewährleisten, dürfen die werkseitig angebrachten Schutzvorrichtungen nicht entfernt und keine Schrauben gelöst werden.
h) Beachten Sie beim Transport des Geräts zwischen Lager und Bestimmungsort und bei der Handhabung die Richtlinien des Arbeitsschutzes für den manuellen Transport, die in dem Land gelten, in dem Sie das Gerät einsetzen.
i) Vermeiden Sie Situationen, in denen das Gerät während des Gebrauchs aufgrund übermäßiger Belastung nicht mehr funktioniert. Dies kann zu einer Überhitzung der Antriebselemente und zu Schäden am Gerät führen.
j) Berühren Sie keine beweglichen Teile oder Zubehörteile, es sei denn, das Gerät ist von der Stromquelle getrennt worden.
k) Bewegen, verstellen oder drehen Sie das Gerät während der Arbeit nicht.
I) Reinigen Sie das Gerät regelmäßig, damit sich kein hartnäckiger Schmutz ansammeln kann.
m) Decken Sie den Luftein- und -auslass nicht ab.
n) Das Gerät ist kein Spielzeug. Reinigung und Wartung dürfen von Kindern nicht ohne Aufsicht durch eine erwachsene Person durchgeführt werden.
o) Es ist verboten, in die Bauweise des Geräts einzugreifen, um seine Parameter oder Konstruktion zu verändern.
p) Halten Sie das Gerät von Feuer- und Wärmequellen fern.
q) Überlasten Sie das Gerät nicht.
r) Installieren, entfernen, justieren oder warten Sie das Ausblasgitter oder andere Teile nicht, während der Motor läuft.
s) Halten Sie bei laufendem Motor alle Körperteile und schweren Gegenstände vom Ladetrichter und dem Auslaufschacht fern.
t) Führen Sie die Gliedmaßen nicht in den Ladetrichter und den Späneauslass ein, wenn die Maschine läuft. Dies kann zum Einziehen und/oder Abschneiden der Gliedmaßen führen.
u) Geben Sie keine Metalle, Steine, Flaschen, Dosen oder andere nicht-botanische Gegenstände in das Gerät.
v) Rotierende Schneidklingen in diesen Öffnungen können bei Berührung zu schweren Verletzungen führen.
w) Seien Sie bei der Arbeit vorsichtig. Die Maschine kann Bruchstücke des verarbeiteten Materials aus dem Einfülltrichter oder dem Auslaufschacht auswerfen.
x) Der Motor wird während des Betriebs sehr heiß. Berühren Sie den heißen Motor nicht, da dies zu Verbrennungen führen kann.
y) Um Brandgefahr zu vermeiden, halten Sie Laub, Gras und andere brennbare Materialien vom heißen Motor und Auspuff fern.

z) Arbeiten Sie nicht auf Pflaster, Kies oder anderen harten Oberflächen, da Gegenstände abprallen und Verletzungen verursachen können.

aa) Einige Baumarten können eine allergische Reaktion hervorrufen. Staub, der bei der Verarbeitung von Zweigen entsteht, kann schädlich sein, daher sollten geeignete Schutzmaßnahmen getroffen werden.

bb) Betreiben Sie das Gerät nicht auf unebenem Boden oder wenn das Gerät instabil ist.

cc) Hinweis! Das verarbeitete Material kann vom Einfülltrichter abprallen oder aus dem Auslaufschacht herausgeschleudert werden.

dd) Wenn der Häcksler blockiert oder verstopft ist, stellen Sie den Motor sofort ab und warten Sie, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind, bevor Sie den Häcksler reinigen.

ee) Stecken Sie keine größeren als die in den technischen Daten angegebenen Äste in die Maschine.

ff) Vergewissern Sie sich, dass der Ladetrichter leer ist, bevor Sie die Maschine starten.

gg) Füllen Sie das Öl bis zur vollen Markierung ein, bevor Sie das Gerät in Betrieb nehmen. Wenn der Ölstand zu niedrig ist, springt der Motor nicht an oder schaltet sich möglicherweise ab.

hh) Aus der Maschine austretendes Öl ist den zuständigen Stellen zu melden oder den im Einsatzgebiet geltenden gesetzlichen Bestimmungen zu entsprechen.

ii) Gefahr! Gefahr für die Gesundheit und Explosionsgefahr des Verbrennungsmotors.

jj) In den Motorabgasen ist giftiges Kohlenmonoxid enthalten. Der Aufenthalt in einer Kohlenmonoxidumgebung kann zur Bewusstlosigkeit oder sogar zum Tod führen. Lassen Sie den Motor nicht in einem geschlossenen Raum laufen.

kk) Schützen Sie den Motor vor Hitze, Funken und Flammen. Rauchen Sie nicht in der Nähe des Häckslers!

II) Benzin ist brennbar und explosiv. Vor dem Tanken sollte der Motor abgestellt und abgekühlt werden.

mm) Warnung! Gefahr von Motorschäden durch falschen Kraftstoff.

nn) Die Batterie steht unter Spannung. Berühren Sie nicht die Pole und Batterieanschlüsse. Das Abklemmen der Batterieanschlüsse muss in der richtigen Reihenfolge erfolgen.

oo) Verwenden Sie die Maschine nicht zum Zerkleinern von Bauschutt, Kunststoffen, Papierprodukten, Seilen oder Schnüren oder anderen Materialien, die Metall enthalten könnten. BITTE BEACHTEN: Entfernen Sie alle Nägel, Seile, Schnüre oder Steine, die sich in Pflanzenteilen verfangen können (z. B. in den Wurzeln usw.), bevor Sie das Material in die Maschine geben.

pp) Wenn die Maschine ungewöhnliche Geräusche macht oder vibriert, stellen Sie den Motor ab, ziehen Sie das Zündkerzenkabel ab und halten Sie es von

der Zündkerze fern, um ein versehentliches Starten zu verhindern. Warten Sie dann 5 Minuten, bis der Motor abgekühlt ist, und überprüfen Sie ihn auf Schäden.

ACHTUNG! Obwohl das Gerät sicher konstruiert ist und Schutzvorrichtungen aufweist, inklusive zusätzlicher Elemente zum Schutz des Bedienenden, besteht bei der Verwendung des Geräts ein geringes Unfall- oder Verletzungsrisiko. Bleiben Sie wachsam und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.

3. Nutzungsbedingungen verwenden

Die Maschine ist für das Zerkleinern von Ästen, Sträuchern, Unkraut, Trieben und langem Gras mit einem Durchmesser, der den in der Tabelle der technischen Daten angegebenen Wert nicht überschreitet, bestimmt.

Der Benutzer haftet für alle Schäden, die durch den nicht bestimmungsgemäßen Gebrauch des Gerätes entstehen.

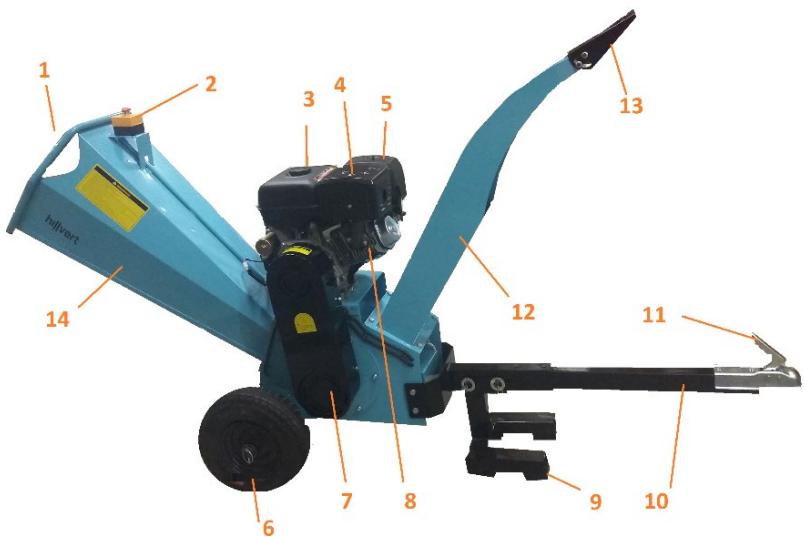

3.1. Gerätebeschreibung

HT-HECTOR 212T

HT-HECTOR 420T

1. Ladeöffnung
2. Not-Aus-Taste
3. Kraftstofftank
4. Schalldämpfer
5. Luftfilter
6. Rad
7. Abdeckung des Treibriemens
8. Zylindergehäuse (Block)
9. Unterstützung
10. Transportgriff
11. Gelenk des Transportgriffs
12. Auslaufschacht
13. Ausguss mit verstellbarem Winkel
14. Beladungstrichter

3.2. Vorbereitung der Nutzung

GERÄTESTANDORT

Die Maschine sollte außerhalb geschlossener Räume auf einer stabilen, ebenen Fläche eingesetzt werden, vorzugsweise auf Gras oder auf dem Boden. Stellen Sie die Maschine nicht auf Beton, Asphalt oder andere harte Oberflächen, da Späne und andere Rückstände, die von der Maschine ausgeworfen werden, abprallen und eine Gefahr darstellen können.

Arbeitsbedingungen

Überprüfen Sie das zu zerkleinernde Material und vergewissern Sie sich, dass über der Maschine genügend Platz zum Einfüllen des Materials vorhanden ist. Es wird empfohlen, einen Arbeitsplatz zu wählen, der möglichst nahe an dem Ort liegt, an dem die Späne verwendet werden. Dadurch wird die Notwendigkeit, das verarbeitete Material zu transportieren, auf ein Minimum reduziert.

Halten Sie einen Sicherheitsabstand zum Späneauswurfbereich ein. Vergewissern Sie sich, dass sich alle Umstehenden, Kinder, Tiere oder Wertgegenstände ebenfalls in sicherer Entfernung vom Bereich der Späneabgabe befinden.

ZUSAMMENBAU DES GERÄTS

Nummer des Teils	Beschreibung des Geräts	Nummer des Teils	Beschreibung des Geräts
1	Gerätesockel	29	Untere Klinge
2	Radachse	31	Motor
3	Messer	38	M10x24 Sechskantschraube
4	Rad	39	Unterlegscheibe ∅25
5	Innere Schutzplatte des Gürtels	40	M25 offene Mutter
6	Kupplung	41	Dübel

DE

7	Lager	42	M10 Sicherungsmutter
8	Welle	43	M10x8 Sechskantschraube
9	42x9x5 Abstandhalter	44	Nothalt
10	Gürtel-Schild	45	Schalterabdeckung
11	Einbaurahmen für das Lager	46	InnensechskantschraubeM6x60
12	Zylinder/Walze	47	Rahmen wechseln
13	Gummiunterlage	48	Schutzhülle
14	Stützfuß	49	Gummiverbindung
15	Bolzen	50	M6x16 Sechskantschraube
16	B-Schraube	51	Unterlegscheibe ∅12
17	Montage des Transportgriffs	52	Feder ∅16x80x1,5
18	Transportgriff	53	M12 Mutter
19	Gelenk des Transportgriffs	54	M8x12 Sechskantschraube
20	Ausgabe	55	Steuerknopf
21	Einstellbares Ende der Auslaufrutsche	58	Gummiteil der Auslaufrutsche
22	Befestigung des Motors	59	Gummiteil des Ladetrichters
23	Beladungstrichter	60	Lager
24	Riemen	61	Flansch
28	Kette	62	Lagerschale

HINWEIS! Füllen Sie vor dem Starten der Maschine den Öl- und den Kraftstofftank gemäß der Betriebsanleitung.

Nachfüllen von Motoröl in das Kurbelgehäuse.

Stellen Sie die Maschine auf eine ebene Fläche und schrauben Sie den Öltankdeckel ab. Füllen Sie das Motoröl bis zum oberen Füllstand am Messstab nach.

Tanken

Die Maschine wird von einem Viertaktmotor angetrieben, der mit bleifreiem Benzin betrieben wird. Schrauben Sie den Tankdeckel ab und gießen Sie das Benzin ein (verwenden Sie einen Trichter). Achten Sie darauf, dass Sie die Flüssigkeit nicht verschütten und den maximalen Benzinstand nicht überschreiten. Der Tank sollte so weit gefüllt sein, dass die Sicht auf den Kraftstofffilter nicht behindert wird.

3.3. Verwendung des Geräts

HINWEIS! Bevor Sie den Motor starten, gießen Sie Motoröl und Kraftstoff ein. Die Maschine wird ohne Motoröl und Kraftstoff geliefert.

Starten und Anhalten

1. Stellen Sie das Produkt auf eine ebene, trockene Fläche, halten Sie die Vorderräder mit der Bremse an und stellen Sie sicher, dass die Maschine nicht bewegt werden kann.
2. Vergewissern Sie sich, dass das Kraftstoffzufuhrventil auf "ON" steht.
3. Stellen Sie den Chokehebel in die Position "CHOKE" (nur bei kaltem Motor).
4. Bringen Sie den Gasbedienungshebel in die Position "FAST".
5. Starten: Stellen Sie den Zündschalter auf die Position "ON". Fassen Sie den Startergriff an und ziehen Sie langsam bis zum Anschlag. Warten Sie, bis das Kabel leicht eingezogen ist, und ziehen Sie dann schnell am Kabel, um den Motor zu starten.
6. Elektrischer Start: Drehen Sie den Schlüssel in die Startposition und halten Sie ihn gedrückt, bis der Motor anspringt. Lassen Sie dann den Schlüssel in die Ruhestellung zurückkehren.
7. Wenn der Motor anspringt und gleichmäßig läuft, stellen Sie den Chokehebel in die Stellung "RUN".
8. Wenn der Häcksler mit einem kalten Motor gestartet wurde, lassen Sie den Motor warmlaufen, indem Sie den Gashebel auf Halbstellung stellen und die Drehzahl nach etwa 3-4 Minuten erhöhen.
9. Zum Beenden der Arbeit stellen Sie den Gashebel auf "IDLE" und den Zündschalter auf "OFF". Für den Elektrostart drehen Sie den Schlüssel in die Position "OFF".

Zerkleinerung

HINWEIS! Vor Beginn der Arbeit mit der Maschine ist es notwendig, den Betrieb der Maschine ohne das gemahlene Material zu testen. Wenn die Maschine keine verdächtigen Geräusche von sich gibt und keine Lecks vorhanden sind, können Sie weiterarbeiten.

1. Legen Sie das Material langsam in den Fülltrichter ein. Geben Sie nicht zu viel auf einmal. Verwenden Sie gegebenenfalls ein langes Stück zerkleinertes Material, um die Charge zu schieben.
2. HINWEIS! Stecken Sie nicht Ihre Hände oder andere Körperteile in den Trichter.

ACHTUNG: Da das Holz zurückschlagen kann, laden Sie den Häcksler, während Sie auf der Seite des Geräts stehen.

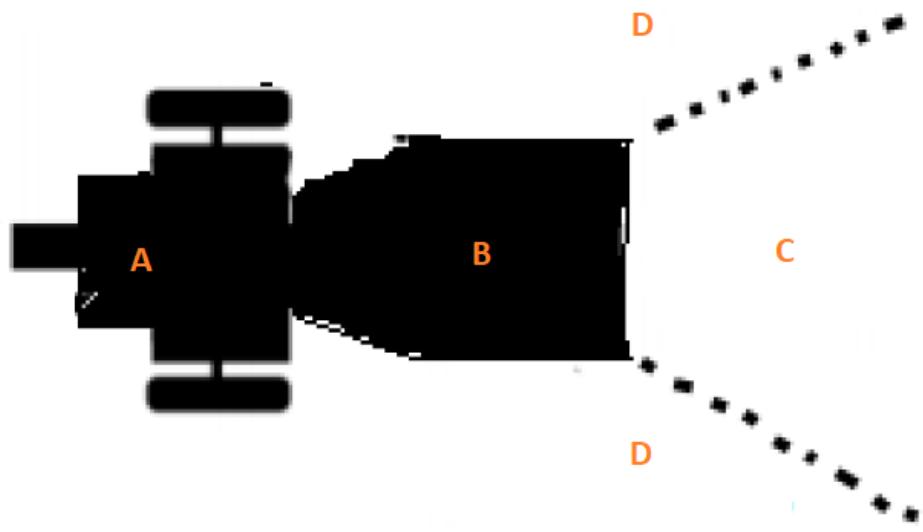

Blick von oben:

A - Motor
B - Beladungstrichter
C - Rückstoßzone
D - Bedienerzone

Gebrauchsanweisung:

• Laden Sie das Material langsam ein. Wenn der Motor ein ungewöhnliches Geräusch macht, bedeutet dies, dass das Material zu schnell geladen wird.
• Wurzeln und andere schmutzige Materialien können die Messer stumpf machen und beschädigen.
• Denken Sie daran, die Späne regelmäßig aus der Maschine zu entfernen. Andernfalls können sie eine Verstopfung verursachen.
• Vermeiden Sie es, nasses Material zu mahlen, da es die Maschine verstopfen kann. Wenn das nasse Material gemahlen werden muss, sollte es vom trockenen Material getrennt werden.
• Setzen Sie kein Material ein, dessen Durchmesser größer ist als der in der Tabelle der technischen Daten angegebene.
• Es ist besser, frisches, grünes Holz zu zerkleinern. So bleiben die Messer länger scharf.

3.4. Reinigung und Wartung

a) Vergewissern Sie sich, dass die Maschine vollständig zum Stillstand gekommen ist, und ziehen Sie den Zündkerzenstecker ab, bevor Sie einen Stau oder eine Verstopfung lösen, den Beutel entleeren, den Benzintank auffüllen oder irgendwelche Wartungs- oder Reparaturarbeiten durchführen.
b) Verwenden Sie zur Reinigung der Oberfläche keine ätzenden Reinigungsmittel.
c) Nach der Reinigung des Geräts sollten alle Teile vollständig getrocknet sein, bevor Sie es wieder benutzen.
d) Lagern Sie das Gerät an einem trockenen, kühlen Ort, frei von Feuchtigkeit und direkter Sonneneinstrahlung.
e) Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab. Tauchen Sie es nicht in Wasser ein.
f) Achten Sie darauf, dass kein Wasser durch die Öffnungen im Gehäuse des Geräts in das Innere des Geräts gelangt.
g) Das Gerät muss regelmäßig inspiziert werden, um seine technische Leistungsfähigkeit zu überprüfen und eventuelle Schäden festzustellen.
h) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese das Oberflächenmaterial des Geräts beschädigen können.
i) Reinigen Sie das Gerät nicht mit säurehaltigen Substanzen, Mitteln für medizinische Zwecke, Verdünnern, Kraftstoffen, Ölen oder anderen chemischen Substanzen, da dies das Gerät beschädigen kann.
j) Wenn die Schleifleistung nachlässt, sollten die Messer gedreht, geschärft oder ausgetauscht werden.
k) Reinigen Sie die Späne, die sich auf der Maschine und um den Motor herum angesammelt haben, mit einer Bürste oder einem Staubsauger.
I) Entfernen Sie nach Beendigung der Arbeit stets alle Reste aus den Einfülltrichtern und dem Auslaufschacht.

Häufigkeit der grundlegenden Wartungsarbeiten :

Verfahren	Vor jeder Nutzung	Nach jeweils 25 Betriebsstunden	Nach jeweils 100 Betriebsstunden
Prüfen Sie den Ölstand	O
Überprüfen Sie den allgemeinen technischen Zustand des Geräts	O
Überprüfen	O
Sie den technischen Zustand der Messer
Prüfen Sie die Gurte	O
Prüfen Sie den Reifendruck		O
Reinigen Sie den Motor von außen und kühlen Sie ihn ab.		O
Auswechseln des Motoröls	Das erste Mal nach 5 Stunden Arbeit	O
Den Luftfilter auswechseln		O
Ersetzen Sie die Zündkerzen			O

Wartung des Motors

Die Zündkerze sollte nach jeweils 50 Betriebsstunden einer technischen Kontrolle unterzogen werden. Prüfen Sie die Farbe der Ablagerung am Ende der Zündkerze. Die Farbe sollte braun sein. Entfernen Sie die Rückstände mit einer harten Bürste. Überprüfen Sie den Abstand zwischen den Elektroden und passen Sie ihn gegebenenfalls an. Der richtige Elektrodenabstand beträgt 0,7 bis 0,8 mm.

Wechseln des Motoröls

Stellen Sie die Maschine auf eine ebene Fläche, schalten Sie sie ein und lassen Sie den Motor ein paar Minuten lang warmlaufen. Schrauben Sie den Deckel des Öltanks ab. Schrauben Sie den Deckel des Öltanks ab. Stellen Sie einen Behälter zum Auffangen des Altöls unter den Motor. Entfernen Sie die Ölablassschraube und lassen Sie das gesamte Öl ab. Um zu verhindern, dass Öl in den Rahmen der Maschine tropft, empfiehlt es sich, das Öl mit einem Rohr direkt in den Altölbehälter zu leiten. Kontrollieren Sie die Ablassschraube, die Dichtung, die Ölschraube und den Ring. Wenn diese Teile beschädigt oder verschlissen sind, müssen sie ersetzt werden. Setzen Sie die Ablassschraube wieder ein und ziehen Sie sie fest. Füllen Sie nach diesem Vorgang frisches Öl bis zum oberen Stand des Ölmessstabs nach.

WARNUNG: Heiße Oberflächen! Tragen Sie Schutzhandschuhe!

LUFTFILTER:

Der Luftfilter sollte auf seinen technischen Zustand überprüft werden. Sie sollte abgeschraubt und gereinigt oder durch eine neue ersetzt werden. Der Filter sollte mit Wasser und einem milden Reinigungsmittel gewaschen, getrocknet und wieder eingesetzt werden. Starten Sie den Motor nicht, wenn der Luftfilter demontiert ist.

Kraftstofffilter

Der Kraftstofffilter sollte alle 150 Betriebsstunden oder nach 3 Monaten Betrieb überprüft werden. Entfernen und reinigen Sie den Kraftstofffilter. Schrauben Sie den Tankdeckel ab, reinigen Sie ihn in Wasser mit einem milden Reinigungsmittel, trocknen Sie ihn und bringen Sie ihn wieder an.

Wartung der Batterie

Die in den Geräten eingebauten Batterien müssen nicht nachgefüllt oder besonders gewartet werden. Achten Sie darauf, dass die Klemmen nicht verstaubt oder verrostet sind. Korrosion kann zu fehlerhaftem Batteriebetrieb führen und gefährlich sein. Wenn Sie Anzeichen von Korrosion feststellen, trennen Sie die Klemmen ab und entfernen Sie den Rost, indem Sie die Klemmen und Stecker mit Lauge - einer Lösung aus Backpulver und Wasser (Natriumbicarbonat) - reinigen. Bestreichen Sie die Klemmen mit antioxidativem Fett, bevor Sie sie wieder zu verbinden und festzuziehen.

Lagerung

Bevor Sie das Gerät einlagern, sollten Sie folgende Punkte beachten.

1. Ziehen Sie das Zündkerzenkabel ab, um einen versehentlichen Start zu verhindern.

2. Reinigen Sie die Maschine und entsorgen Sie die Späne.

3. Lassen Sie das Gerät auf einer ebenen Fläche in einem gut belüfteten Raum stehen und schützen Sie es vor direkter Sonneneinstrahlung.

4. Lagern Sie das Gerät nicht in der Nähe von Zündquellen, wie z. B. einem Herd, einer Gas- oder Elektroheizung usw.

5. Lagern Sie das Gerät nicht an Orten, an denen Abgase oder giftige Gase in die Wohnräume gelangen können.

6. Bringen Sie die Abdeckungen am Einfülltrichter und am Auslaufschacht an.

7. Wenn die Maschine länger als 30 Tage nicht benutzt wird, entleeren Sie den Tank und den Vergaser. Schrauben Sie die Zündkerze heraus und gießen Sie ca. 5 ml Motoröl durch das Loch in der Zylinderkerze. Ziehen Sie bei ausgeschaltetem Schalter einige Male vorsichtig am Starterkabel. Schrauben Sie die Zündkerze

zurück und ziehen Sie am Starterseil, bis Sie einen Widerstand spüren, dann nicht mehr.

Transport

Während des Transports muss auf folgendes geachtet werden:

■ Schalten Sie die Maschine aus, schließen Sie den Kraftstoffhahn und ziehen Sie den Zündkerzenstecker ab.
■ den Kraftstofftank entleeren
■ die Abdeckungen auf den Einfülltrichter und den Auslaufschacht setzen
■ die Maschine in die Arbeitsposition zu transportieren
- Transportieren Sie die Maschine über kleine Entfernungen, indem Sie sie am Griff halten, die Maschine leicht kippen und ihr Gewicht auf die Räder stützen.

SICHERE ENTNAHME VON BATTERIEN UND AKKUS

In den Geräten ist eine 12 V/9 Ah Batterie eingebaut.

Entfernen Sie verbrauchte Batterien aus dem Gerät, indem Sie das gleiche Verfahren anwenden, mit dem Sie sie installiert haben.

Recyceln Sie Batterien bei der entsprechenden Organisation oder Firma.

ENTSORGUNG VON ALTGERÄTEN

Entsorgen Sie dieses Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die zur Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Indem Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Wenden Sie sich an die örtlichen Behörden, um Informationen über Ihre örtliche Recyclinganlage zu erhalten.

Umwelt- und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich - rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO- UND ELEKTRONIK - ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).

Utylizacja produktu
