MANUAL DE USUARIO Lumio Neo Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sígalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto.

Indicaciones de seguridad 38

Montaje 41

Panel de control 43

Limpieza y mantenimiento 43

Solución de problemas 45

Ficha técnica del producto 46

Ficha técnica del producto 48

Ficha técnica del producto 50

Notas para cuidar del medio ambiente 52

Retirada del aparato 52

Fabricante e importador (Reino Unido) 52

DATOS TÉCNICOS

Número de artículo	10022115, 10022116, 10028132, 10028133, 10047705, 10047702, 10047703, 10030274, 10030275, 10047704, 10047701, 10041131
Fuente de alimentación	220-240 V ~ 50/60 Hz
Nota: Para las campanas extractoras con los números de artículo 10022115, 10022116, 10028133, 10028132 y 10041131, también puede adquirir un filtro de carbón activado con el número de artículo 10027451. Para las campanas de cocina con los números de artículo 10030274, 10030275, 10047704, 10047701 and 10041131 también puede adquirir un filtro de carbón activado con el número de artículo 10027530. Visite nuestro sitio web: www.klarstein.es.

INDICACIONES DE SEGURIDAD

• Lea atentamente todas las indicaciones y conserve este manual para consultas posteriores.
• Los trabajos de montaje deben ser realizados solamente por un electricista u otro profesional. Antes de utilizar la campana extractora, asegúrese de que la tensión (V) y la frecuencia indicada en la campana extractora (Hz) coinciden con la tensión (V) y frecuencia (Hz) de su suministro eléctrico.
• La empresa no se responsabiliza de los daños ocasionados por un uso o instalación indebida del producto.
• Los niños menores de 8 años no deben utilizar la campana extractora.
• Este aparato no ha sido concebido para un uso comercial, sino doméstico o para entornos similares.
• Limpie el aparato y el filtro con regularidad para que el aparato funcione siempre de manera eficiente. Desconecte el enchufe antes de limpiar el aparato.
• Limpie el aparato solamente según se describe en estas instrucciones.
  • No utilice fuentes de ignición bajo la campana extractora.
• Si el aparato no funciona correctamente, contacte inmediatamente con el fabricante.
• Este aparato puede ser utilizado por niños mayores de 8 años y personas con discapacidades físicas, sensoriales y mentales y/o con falta de experiencia y conocimientos, siempre y cuando hayan sido instruidos sobre el uso del aparato y comprendan los peligros y riesgos asociados.
• Si el cable de alimentación o el enchufe están dañados, deberán ser sustituidos por el fabricante, un servicio técnico autorizado o una persona igualmente cualificada.
• Si utiliza la campana extractora con hornillos y entren en combustión el gas u otras sustancias combustibles, deberá garantizar una buena ventilación de la sala.
  • No flamee nada bajo la campana extractora.
• Advertencia: La superficie del aparato puede alcanzar temperaturas muy elevadas durante el funcionamiento.

Indicaciones importantes de instalación

- El aire no puede desviarse a un tiro de salida que se emplee para evacuar humos de gases u otras sustancias inflamables (no se aplica para aparatos que solo desvién el aire a la sala).

- Siga todas las disposiciones locales para montar las instalaciones de ventilación.

ADVERTENCIA

Peligro de muerte, riesgo de intoxicación provocado por gases en combustión aspirados. Nunca ponga en funcionamiento la función de extracción simultáneamente con un dispositivo que genere calor en una estancia estanca si no se ha garantizado una ventilación suficiente.

Los dispositivos no estancos que generan calor (por ejemplo, radiadores que funcionan con gas, aceite, madera o carbón, calentadores, calentadores de agua) extraen el aire de combustión de la estancia correspondiente y canalizan el aire de salida por medio de un tiro (por ejemplo una chimenea) hacia el exterior. Al encender simultáneamente una campana extractora, el aire de la cocina y de las estancias colindantes se extrae y sin suficiente aire adicional se produce el fenómeno de presión hipoatmosférica. Los gases nocivos de la chimenea o del orificio de salida retornan a la estancia.

• Siempre debe proveer de suficiente aire adicional a la estancia.
- Un conducto de ventilación y evacuación no garantiza en su totalidad que se cumpla el valor límite.

Solo se garantizará un funcionamiento sin riesgos cuando presión hipoatmosférica en la estancia del dispositivo generador de calor no supere los 4 Pa (0,04 mbar). Esto podrá conseguirse cuando el aire necesario para la combustión pueda circular por orificios sin cierre, como puertas o ventanas, junto con un conducto de ventilación o evacuación o a través de otros medios técnicos. En cualquier caso, siga el consejo del constructor de chimeneas autorizado que pueda evaluar la conexión de ventilación general de su hogar y tomar las medidas necesarias.

Si pone en funcionamiento la campana extractora en modo circulación de aire, puede utilizarla sin ninguna limitación.

Nota importante sobre el desmontaje del aparato

• El desmontaje es igual que el montaje pero en orden inverso.
• Al desmontar el aparato, pida ayuda a una segunda persona para evitar lesiones.

Instalación con ventilación exterior

Nota: consulte las indicaciones de seguridad para utilizar el aparato si el aire se conduce hacia el exterior. Si la campana extractora se pone en funcionamiento al mismo tiempo que otro dispositivo desde la misma fuente de energía, la presión de la estancia no debe superar los 4 Pa (4 x 10 ^-5 Bar).

Instalación con ventilación interior

Si no tiene un conducto de humos externo, no necesitará un tubo de escape. La instalación corresponde a la instalación con ventilación externa.

Información importante para la instalación de los conductos de aire de escape

Las siguientes reglas deben ser observadas estrictamente para asegurar una óptima extracción de aire. El no seguir estas instrucciones reducirá el rendimiento y aumentará el nivel de ruido de la campana extractora.

• Coloque el tubo de escape lo más corto y recto posible.
- No utilice un tubo de escape más pequeño y no lo confine.
- Si se utilizan conductos flexibles, el conducto debe ser montado siempre firmemente para minimizar la pérdida de presión.
- Todos los trabajos de instalación deben ser realizados únicamente por un electricista o una persona cualificada.
- No conecte el conducto de escape de la campana extractora a un sistema de ventilación existente utilizado para otro aparato, como por ejemplo una chimenea.
- El ángulo de flexión del tubo de escape no debe ser inferior a 120°. Alinee el tubo horizontalmente. Alternativamente, el conducto debe subir desde el punto de partida y ser conducido a una pared exterior.
- Después del montaje, asegúrese de que la campana extractora esté nivelada para evitar que se acumule grasa en un lado.
- Asegúrese de que el conducto de escape seleccionado para la instalación esté a nivel con el cumple con las normas pertinentes y es resistente al fuego.

MONTAJE

1. La campana extractora debe instalarse a una distancia de 65-75 cm por encima de la superficie de cocción para obtener una eficacia óptima
2. Monte los ganchos tras establecer la altura de montaje en un punto adecuado e instálelos siguiendo una línea. La posición fija del soporte interior de la chimenea es la posición de la chimenea.

1. Monte el conducto de expansión y fijelo con bridas; a continuación, coloque la campana extractora sobre los ganchos.

1. Fije el soporte exterior de la chimenea en la chimenea exterior y asegúrese de que se pueda regular la altura de esta. Monte a continuación la chimenea sobre la campana extractora y levante el conducto de expansión por el orificio de la pared hasta la pared.

Recubrimiento exterior

Recubrimiento interior

1. Establezca la altura del recubrimiento interior en la posición del soporte interior de la chimenea y fijelo con un tornillo mientras fija el recubrimiento exterior con tornillos a la estructura de la campana extractora. Después de haber establecido la posición, fije la carcasa con un tornillo de seguridad.

Nota: Las dos válvulas de seguridad se encuentra en estructura trasera con un diámetro de 6 mm.

PANEL DE CONTROL

(1)
(2)
(3)
(4)
(5)

1	OFF	Con este botón puede activar el ventilador.
2	Potencia de ventilación baja	Utilice el nivel bajo de ventilación para ventilar la cocina. Es apropiado para hervir sin crear demasiado vapor. Pulse de nuevo para apagar el ventilador.
3	Potencia de ven-tilación media	El nivel medio es ideal para una cocción normal. Pulse de nuevo para apagar el ventilador.
4	Potencia de ventilación alta	Seleccione este nivel de potencia cuando se genere mucho humo o vapor para conseguir el mayor grado de extracción posible. Pulse de nuevo para apagar el ventilador.
5	Luz	Apagar y encender la luz.

LIMPIEZA Y MANTENIMIENTO

Limpieza del filtro antigrasa

La rejilla del filtro es de acero inoxidable. Por ello, no utilice productos de limpieza corrosivos. Mantener limpio el filtro garantiza un funcionamiento impecable. Siga las indicaciones siguientes con precisión.

Método 1

Introduzca la rejilla en agua dulce tibia (temperatura 40-50 °C). Añada un limpiador y déjela a remojo durante 2-3 minutos. Utilice guantes y limpie la rejilla con un cepillo de cerdas blandas. No ejerza demasiada presión, pues la rejilla es muy sensible y podría dañarse fácilmente.

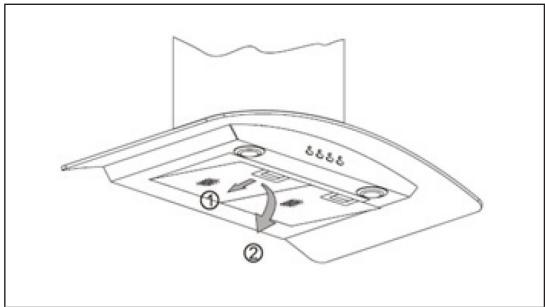

Método 2

El filtro antigrasa puede lavarse en el lavavajillas a 60 °C.

Limpieza de la campana extractora

• Para proteger durante mucho tiempo a la carcasa de cambios, esta debe limpiarse con agua tibia y un lim-piador no agresivo.
  • No utilice productos abrasivos, pues podrían dañar la carcasa.
• Mantenga el agua alejada del motor y de otras piezas eléctricas que pudieran dañarse.
• Desconecte el suministro eléctrico antes de la limpieza.
• El filtro de carbón activo no debe exponerse a temperaturas elevadas.
  • No desgarre el listón instalado alrededor del filtro de carbón activo.
• Sustituya el enchufe o el cable de alimentación cuando estén dañados.

Colocación del filtro de carbón activo

(El filtro de carbón activado no está incluido en el volumen de suministro y puede adquirirse por separado.)

Extraiga el filtro antigrasa. Los filtros de carbón activo se encuentran en ambos extremos del motor. Gire los filtros en sentido antihorario hasta que se desmonten. Los filtros de carbón activo deben reemplazarse cada 3-6 meses y siempre que estén dañados.

SOLUCIÓN DE PROBLEMAS

Problema	Posible causa	Solución
La luz está encendida pero el motor no funciona.	La ventilación está bloqueada.	Retire aquello que obstruye la ventilación.
	El condensador está averiado.	Sustituya el condensador.
	El motor está averiado.	Sustituya el motor.
	El motor genera un olor extraño.	Sustituya el motor.
La luz está apagada y el motor no funciona.	La luz está fundida.	Sustituya la luz.
	El enchufe está suelto.	Conecte el enchufe a la toma de corriente.
La carcasa vibra.	La hoja del rotor del ventilador está dañada.	Sustituya la hoja.
	El motor no está bien colocado.	Fije el motor.
	La carcasa está suelta.	Fije la carcasa.
El aire no se extrae completamente.	La distancia entre la campana y la superficie de cocción es demasiado grande.	Reduzca la distancia.
	Circulación de aire demasiado fuerte a causa de puertas y ventanas abiertas.	Asegúrese de que no se formen corrientes de aire.

FICHA TÉCNICA DEL PRODUCTO

Información según el Reglamento (UE) n° 65/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo	10022115, 10022116, 10028132, 10028133, 10047705, 10047702, 10047703
Descripción	Símbolo	Valor	Unidad
Consumo anual de energía	AEChood	29,7	kWh/Año
Clase de eficiencia energética		B
eficiencia fluidodinámica	FDEhood	13,1
Clase de eficiencia fluidodinámica		D
Eficiencia de la iluminación	LEhood	72,7	Lux/W
Clase de eficiencia lumínica		A
Eficacia de la separación de la grasa	GFEhood	84,0	%
Clase de eficiencia de separación de grasas		C
Flujo de aire al mínimo y a la máxima velocidad en funcionamiento normal, excepto para el funcionamiento en el nivel de velocidad intensivo o rápido		228 / 352	m3/h
Flujo de aire durante el funcionamiento en el nivel de velocidad intensivo o rápido		-	m3/h
Emisiones de ruido aéreo con ponderación A a la velocidad mínima y máxima disponible durante el funcionamiento normal		56 / 63	dB
Emisiones de ruido aéreo ponderadas A durante el funcionamiento en la fase intensiva o de alta velocidad		-	dB
Consumo de energía en modo apagado	PO	-	W
Consumo de energía en modo de espera	PS	0,48	W
Datos de contacto	Chal-Tec GmbH, Mühlenstraße 25, 10243, Berlin, Alemania

Información según el Reglamento (UE) n° 66/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014

+A12:2015

Número de artículo	10022115, 10022116, 10028132, 10028133, 10047705, 10047702, 10047703
Descripción	Símbolo	Valor	Unidad
Consumo anual de energía	AEChood	29,7	kWh/Año
Factor de extensión temporal	f	1,5
eficiencia fluidodinámica	FDEhood	13,1
Índice de eficiencia energética	EEIhood	66,9
Caudal de aire medido en el punto óptimo	QBEP	169,7	m3/h
Presión de aire medida en el mejor punto	PBEP	136	Pa
Flujo de aire máximo	Qmax	352	m3/h
Potencia eléctrica de entrada medida en el mejor punto	WBEP	49,1	W
Potencia nominal del sistema de iluminación	WL	3,9	W
Iluminación media del sistema de iluminación en la superficie de cocción	Emiddle	283,5	Lux
Consumo de energía medido en estado apagado	Po	-	W
Consumo de energía medido en modo de espera	Ps	0,48	W
Nivel de potencia sonora	LWA	Min.: 56Max.: 63	dB
Datos de contacto	Chal-Tec GmbH, Mühlenstraße 25, 10243, Berlin, Alemania

FICHA TÉCNICA DEL PRODUCTO

Información según el Reglamento (UE) n° 65/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo	10030274, 10030275, 10047704, 10047701
Descripción	Símbolo	Valor	Unidad
Consumo anual de energía	AEChood	59,6	kWh/Año
Clase de eficiencia energética		B
eficiencia fluidodinámica	FDEhood	20,9
Clase de eficiencia fluidodinámica		C
Eficiencia de la iluminación	LEhood	66,0	Lux/W
Clase de eficiencia lumínica		A
Eficacia de la separación de la grasa	GFEhood	84,9	%
Clase de eficiencia de separación de grasas		C
Flujo de aire al mínimo y a la máxima velocidad en funcionamiento normal, excepto para el funcionamiento en el nivel de velocidad intensivo o rápido		364 / 614	m3/h
Flujo de aire durante el funcionamiento en el nivel de velocidad intensivo o rápido		-	m3/h
Emisiones de ruido aéreo con ponderación A a la velocidad mínima y máxima disponible durante el funcionamiento normal		61 / 71	dB
Emisiones de ruido aéreo ponderadas A durante el funcionamiento en la fase intensiva o de alta velocidad		-	dB
Consumo de energía en modo apagado	PO	-	W
Consumo de energía en modo de espera	PS	0,48	W
Datos de contacto	Chal-Tec GmbH, Mühlenstraße 25, 10243, Berlin, Alemania

Información según el Reglamento (UE) n° 66/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014

+A12:2015

Número de artículo	10030274, 10030275, 10047704, 10047701
Descripción	Símbolo	Valor	Unidad
Consumo anual de energía	AEChood	59,6	kWh/Año
Factor de extensión temporal	f	1,2
eficiencia fluidodinámica	FDEhood	20,9
Índice de eficiencia energética	EEIhood	67,1
Caudal de aire medido en el punto óptimo	QBEP	283,8	m3/h
Presión de aire medida en el mejor punto	PBEP	343	Pa
Flujo de aire máximo	Qmax	614	m3/h
Potencia eléctrica de entrada medida en el mejor punto	WBEP	129,7	W
Potencia nominal del sistema de iluminación	WL	3,9	W
Iluminación media del sistema de iluminación en la superficie de cocción	Emiddle	258	Lux
Consumo de energía medido en estado apagado	Po	-	W
Consumo de energía medido en modo de espera	Ps	0,48	W
Nivel de potencia sonora	LWA	Min.: 61Max.: 71	dB
Datos de contacto	Chal-Tec GmbH, Mühlenstraße 25, 10243, Berlin,Alemania

FICHA TÉCNICA DEL PRODUCTO

Información según el Reglamento (UE) n° 65/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo	10041131
Descripción	Símbolo	Valor	Unidad
Consumo anual de energía	AEChood	60,3	kWh/Año
Clase de eficiencia energética		C
eficiencia fluidodinámica	FDEhood	15,4
Clase de eficiencia fluidodinámica		D
Eficiencia de la iluminación	LEhood	44	Lux/W
Clase de eficiencia lumínica		A
Eficacia de la separación de la grasa	GFEhood	76,3	%
Clase de eficiencia de separación de grasas		C
Flujo de aire al mínimo y a la máxima velocidad en funcionamiento normal, excepto para el funcionamiento en el nivel de velocidad intensivo o rápido		282,8 / 492,6	m3/h
Flujo de aire durante el funcionamiento en el nivel de velocidad intensivo o rápido		-	m3/h
Emisiones de ruido aéreo con ponderación A a la velocidad mínima y máxima disponible durante el funcionamiento normal		56 / 65	dB
Emisiones de ruido aéreo ponderadas A durante el funcionamiento en la fase intensiva o de alta velocidad		-	dB
Consumo de energía en modo apagado	PO	0	W
Consumo de energía en modo de espera	PS	-	W
Datos de contacto	Chal-Tec GmbH, Mühlenstraße 25, 10243, Berlin, Alemania

Información según el Reglamento (UE) n° 66/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014

+A12:2015

Número de artículo	10041131
Descripción	Símbolo	Valor	Unidad
Consumo anual de energía	AEChood	60,3	kWh/Año
Factor de extensión temporal	f	1,4
eficiencia fluidodinámica	FDEhood	15,4
Índice de eficiencia energética	EEIhood	76
Caudal de aire medido en el punto óptimo	QBEP	259,6	m3/h
Presión de aire medida en el mejor punto	PBEP	240	Pa
Flujo de aire máximo	Qmax	492,6	m3/h
Potencia eléctrica de entrada medida en el mejor punto	WBEP	112,3	W
Potencia nominal del sistema de iluminación	WL	4,0	W
Iluminación media del sistema de iluminación en la superficie de cocción	Emiddle	176	Lux
Consumo de energía medido en estado apagado	Po	0	W
Consumo de energía medido en modo de espera	Ps	-	W
Nivel de potencia sonora	LWA	65	dB
Datos de contacto	Chal-Tec GmbH, Mühlenstraße 25, 10243, Berlin, Alemania

NOTAS PARA CUIDAR DEL MEDIO AMBIENTE

• Durante la cocción, asegúrese de que haya un flujo de aire suficiente para que la campana extractora funcione eficazmente y con poco ruido de funcionamiento.
• Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la cocción. Utilice el modo intensivo sólo cuando sea necesario. Cuanto menor sea la velocidad del ventilador, menos energía consume.
• Si se producen grandes cantidades de vapor durante la cocción, seleccione una velocidad de ventilador más alta. Si el vapor de la cocción ya se ha extendido por toda la cocina, la campana extractora debe funcionar durante más tiempo.
• Apague la campana extractora cuando ya no la necesite.
  • Apaga la iluminación cuando ya no la necesites.
• Limpie el filtro a intervalos regulares y sustitúyalo si es necesario, para aumentar la eficacia del sistema de ventilación y prevenir los riesgos de incendio.
• Ponga siempre la tapa cuando cocine para reducir el vapor de la cocción y la condensación.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos.

FABRICANTE

Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlín, Alemania.

Contacto: [e-mail]

Chère cliente, cher client,
