MANUAL DE USUARIO RF376RSIX SMEG

Índice

1 Indicaciones importantes para la seguridad y el ambiente

1.1 Para su seguridad
1.2 Respeto al medioambiente
1.3 Limpieza, desinfección y mantenimiento del dispensador de hielo y/o agua (si lo hay).

2 Instalación

2.1 Instalación
2.2 Conexión a la red eléctrica
2.3 Conexión a la red del agua

3 Antes de iniciar

3.1 Para conocer bien el aparato
3.2 Componentes principales
3.3 Control electrónico
3.4 Panel de control principal

4 Encendido y apagado del aparato

4.1 Encendido y apagado
4.2 Cómo ajustar la temperatura para las distintas necesidades
4.3 Activación del Ice Maker
4.4 Señales de información y anomalías en la pantalla

5 Programaciones y Funciones especiales

5.1 Personalización y configuración del idioma
5.2 Funciones especiales que se pueden activar en el Menú
5.3 Configuraciones básicas de fábrica del Menú

6 Interior

6.1 Interior (posición, ajuste, extracción)

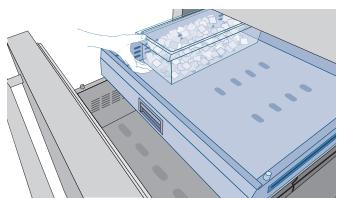

7 Activación y utilización del Ice Maker

7.1 Activación y utilización del Ice Maker
7.2 Filtro de agua

8 Iluminación

8.1 Iluminación

9 Conservación de los alimentos

9.1 Sugerencias para una buena conservación de los alimentos 0°C.
9.2 Sugerencias para una buena conservación de los alimentos congelados.

10 Tiempos recomendados para la conservación de los alimentos

11 Cuidado y Limpieza

11.1 Cuidado y Limpieza
11.2 Limpieza del condensador
11.3 Limpieza del interior

12 Guía para la solución de los problemas

12.1 Guía para la solución de los problemas
12.2 Indicaciones de anomalía que pueden aparecer en la pantalla

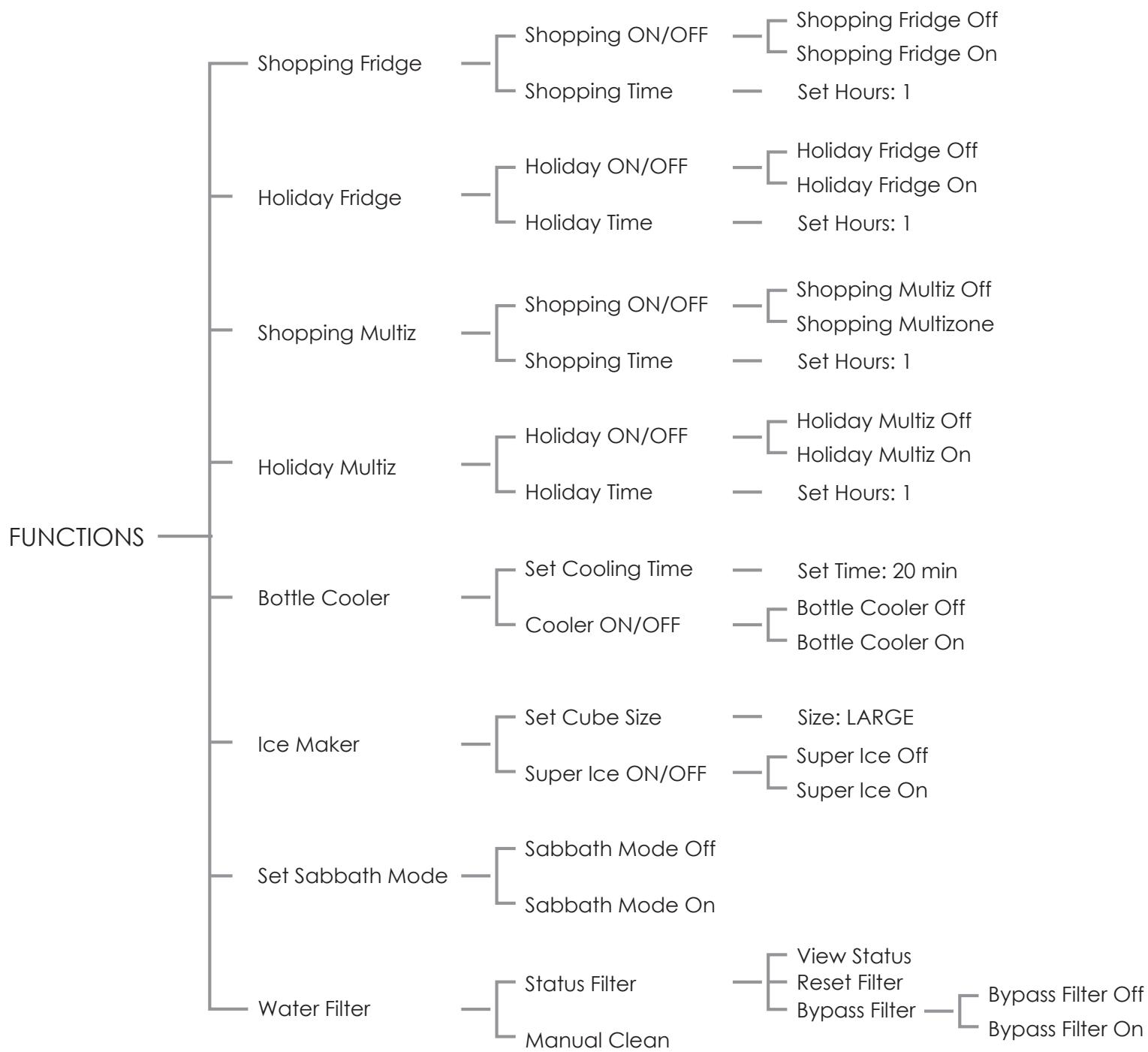

13 Mapa del Menú

13.1 Functions (Funciones)
13.2 Settings (Programaciones)

1 Indicaciones importantes para la seguridad y el ambiente

1.1 Para su seguridad

Si este aparato reemplaza a otro ya existente que debe ser desechado o eliminado, asegúrese de que no se convierta en una trampa peligrosa para los niños, quitándole el cable de alimentación y haciendo que sea imposible cerrar la puerta. Tenga el mismo cuidado al final de su ciclo de vida útil de su aparato nuevo.
Este aparato ha sido diseñado para enfriar bebidas y alimentos y está destinado al empleo doméstico.
- Hay que instalar el aparato siguiendo las instrucciones incluidas en la Guía para la instalación, sobre todo, hay que mantener libres de obstrucciones las aberturas de ventilación del aparato o de la estructura de empotramiento.
El aparato está equipado con un sistema de iluminación de luz concentrada con lámparas LED. No mire el interior de las lámparas cuando estén encendidas para evitar posibles daños a la vista.
Esta advertencia también se muestra en la etiqueta pegada en la parte interior de la puerta del frigorífico.
Cuando el congelador esté funcionando no toque las superficies internas de acero con las manos húmedas o mojadas, ya que la piel podría adherirse a las superficies muy frías.
No use aparatos eléctricos de ningún tipo dentro de los compartimentos para la conservación de los alimentos.
■ Al colocar los estantes no acerque los dedos a las ranuras de deslizamiento del estante.
No coloque contenedores de líquidos inflamables cerca del aparato.
- Apague completamente el aparato, desenchufándolo de la toma de corriente al limpiarlo. Si el enchufe no es fácilmente accesible desconecte el interruptor omnipolar correspondiente a la toma donde el aparato está conectado.

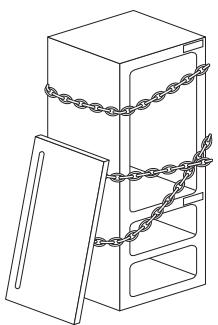

Los materiales del embalaje pueden ser peligrosos para los niños: no les permita jugar con las bolsas y películas de plástico o poliestireno.
■ Cualquier reparación debe ser realizada por un técnico cualificado.
Este aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o sin experiencia y conocimientos, a menos que hayan recibido supervisión o instrucciones relativas al uso del aparato por parte de una persona responsable de su seguridad.
Asegúrese de que los niños no jueguen con el aparato.
No dañe los tubos del circuito refrigerante del aparato.
No introduzca en el aparato aerosoles o recipientes que contengan gases propelentes o sustancias inflamables.

Nota

sugerencias para el empleo correcto del aparato

Importante

indicaciones para la prevención de daños al aparato

Atención

indicaciones para la prevención de daños a las personas

1.2 Respeto al medioambiente

■ Preste especial atención a las formas correctas de eliminación de todos los materiales del embalaje.
El aparato no debe ser eliminado con los residuos urbanos. Infórmese en los centros de recogida locales cómo desechar los materiales reciclables.
En caso de eliminación, corte el cable de alimentación y haga que sea imposible cerrar la puerta.
- Durante la eliminación, evite daños al circuito refrigerante. - El aparato no contiene, en el circuito refrigerante y en el aislamiento, sustancias nocivas para la capa de ozono atmosférico.

1.3 Limpieza, desinfección y mantenimiento del dispensador de hielo y/o agua (si lo hay).

El incumplimiento de las instrucciones dadas para la desinfección puede perjudicar la seguridad higiénica del agua suministrada.

Al utilizar el aparato por primera vez y cada vez que cambie el filtro, haga fluir el agua dentro del circuito utilizando la función “Limpieza Manual” y elimine el hielo producido en las primeras 24 horas.
■ Después de un periodo de inactividad del dispensador de agua de más de 4/5 días, lave el circuito eliminando el primer litro de agua.
■ Vuelva a colocar el dispensador de agua extraíble (si lo hay) solo con las manos limpias.
- Utilice solo agua potable para la limpieza periódica del contenedor o la cubitera de cubitos de hielo.
El filtro debe ser sustituido obligatoriamente cuando lo indica el panel de mandos o tras un período de inactividad del dispensador de hielo/agua de 30 o más días.
■ Tras cada sustitución del filtro desinfecte el sistema dispensador de hielo y/o agua empleando soluciones desinfectantes apropiadas para materiales en contacto con alimentos (a base de hipoclorito de sodio), que no alteren las características de los materiales. Aclare con al menos 2 litros de agua antes de usar.
■ Al sustituir las piezas del dispensador de hielo y agua use solo componentes originales, suministrados por el Fabricante.
Las operaciones técnicas deben ser realizadas solo por personal cualificado o el Servicio de Asistencia Técnica.

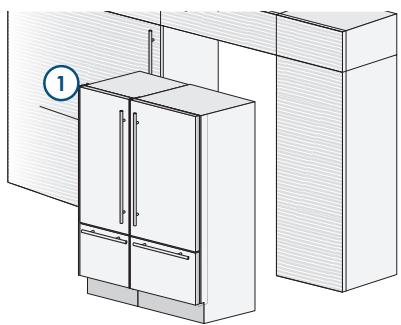

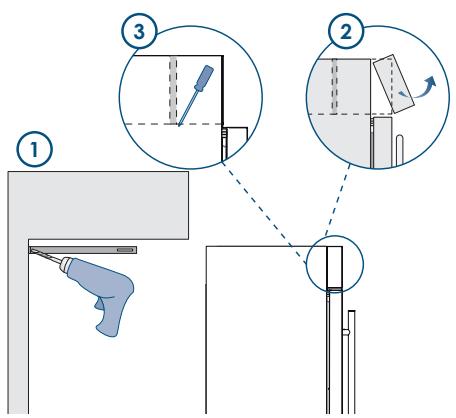

2.1 Instalación

Asegúrese de que la instalación se haga correctamente, respetando todas las indicaciones dadas en la guía específica de instalación proporcionada con el aparato.

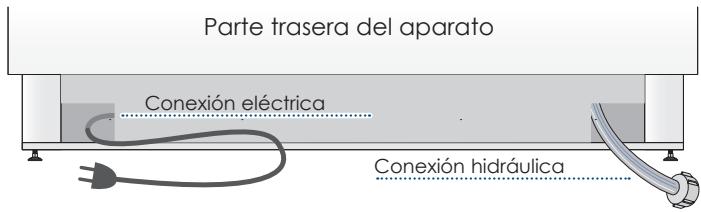

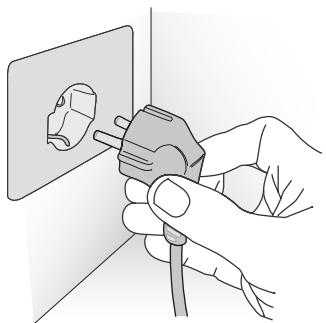

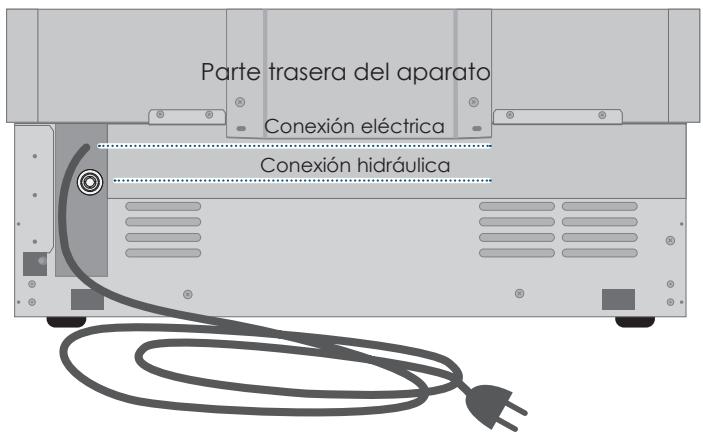

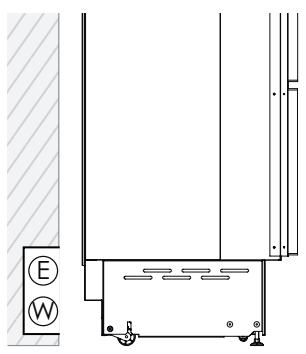

2.2 Conexión a la red eléctrica

El aparato está equipado con un enchufe Schuko de 16A y hay que conectarlo a la red eléctrica con una toma Schuko. No use extensiones y/o adaptadores múltiples para la conexión.

No use extensiones y/o adaptadores múltiples para la conexión.

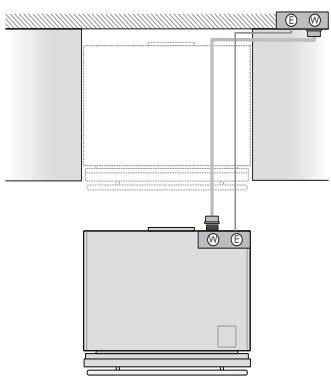

2.3 Conexión a la red del agua

Los modelos equipados con máquina de cubitos de hielo (Ice Maker) requieren la conexión a la red del agua doméstica.

Se realiza a través del tubo de carga del agua con rosca de 3/4 " suministrado.

La presión en la red debe estar comprendida entre 0,05 MPa y 0,5 MPa (entre 0,5 Bar y 5 Bar).

Presiones de funcionamiento distintas pueden causar averías o pérdidas en el circuito hidráulico.

El aparato tiene que ser alimentado solo con agua potable.

El aparato tiene que ser alimentado solo con agua potable.

Asegúrese de que la instalación se haga correctamente, respetando todas las indicaciones dadas en el manual específico de instalación proporcionada con el aparato.

No trate de utilizar un adaptador roscado de jardín o un tubo de alimentación trenzado, arruinan la rosca de la conexión del agua del aparato.

3.1 Para conocer bien el aparato

Felicidades por la compra de su nuevo aparato Smeg: ahora podrá utilizar nuestro innovador sistema de conservación, que le permitirá preservar de la mejor manera todos los alimentos que desee.

Para mayores informaciones sobre este producto y otros de las serie Smeg, visite nuestra web:

www.smeg.com.

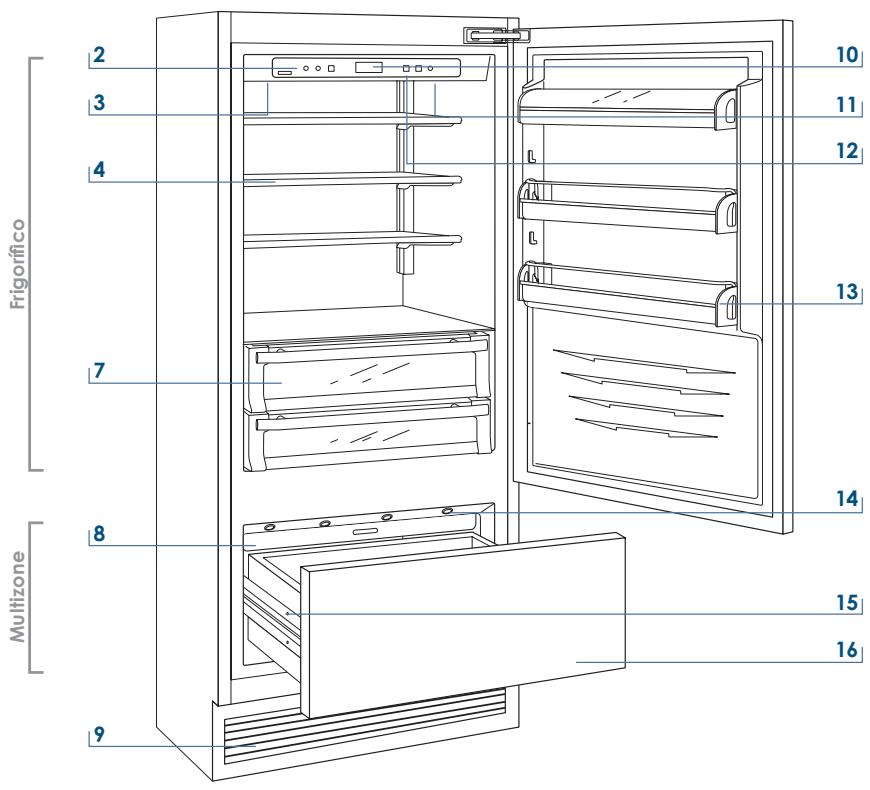

3.2 Componentes principales

Modelo con un cajón

2 Panel de control con Menú

3 Filtro de agua (*)

4 Sistema de colocación de los estantes patentado

7 Cajones de temperatura controlada

8 Máquina de hielo automática (*)

9 Doble sistema de refrigeración

10 Pantalla temperatura

11 Avisos acústicos

12 Función Holiday (en el Menú)

13 Estantes de la puerta de gran capacidad

14 Iluminación innovadora

15 Cierre automático de las puertas y cajones

16 Compartimento congelador convertible en compartimento frigorífico o de 0°C (función Multizone)

(*) en algunos modelos

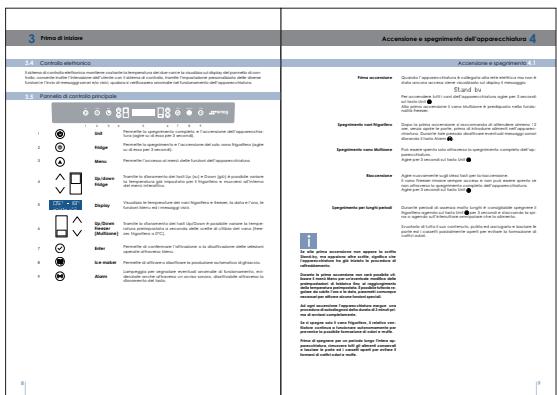

Control electrónico

3.3

El sistema de control electrónico mantiene constante la temperatura de los dos compartimentos y la visualiza en la pantalla del panel de control; permite también la interacción del usuario con el sistema de control, mediante una programación personalizada de las funciones y el envío de mensajes sonoros y/o visuales en caso de que aparezcan anomalías en el funcionamiento del aparato.

ES

Panel de control principal

3.4

		UNIT	FRIDGE	MENU				ENTER	ICE MAKER	ALARM
		1	2	3	4	5	6	7	8	9
1			Unit				Permite apagar completamente y encender el aparato (accione el mando 3 segundos).
2			Fridge				Permite apagar y encender solo el compartimento frigorífico (accione el mando 3 segundos).
3			Menu				Permite acceder al menú de las funciones del aparato.
4			Up/down Fridge				Rozando las teclas Up (arriba) y Down (abajo) se puede cambiar la temperatura ya programada para el frigorífico y moverse dentro del menú interactivo.
5	05°C - 18°C81-01-05 12:35		Display				Visualiza la temperatura del compartimento frigorífico y congelador, la fecha y la hora, las funciones Menú y los mensajes visuales.
6			Up/Down Freezer (Multizone)				Rozando las teclas Up/Down se puede cambiar la temperatura ya programada en función de las opciones de uso del compartimento (congelador, frigorífico o 0°C).
7			Enter				Permite confirmar la activación o desactivación de las opciones escogidas en el Menú.
8			Ice maker				Permite activar o desactivar la producción automática de hielo.
9			Alarm				Parpadea para indicar anomalías de funcionamiento, resaltadas también con una alarma sonora, se puede desactivar rozando la tecla.

4.1 Encendido y apagado

Primer encendido

Cuando el aparato está conectado a la red eléctrica pero aún no encendido, se visualiza en la pantalla el mensaje

Stand by

Para encender todos los compartimentos del aparato, accione 3 segundos la tecla Unit ⏻.

Al encender por primera vez el compartimento Multizone está preparado para la función Congelador.

Apagado compartimento Frigorífico

Después del primer encendido se recomienda esperar al menos 12 horas, sin, abrir las puertas, antes de introducir los alimentos en el aparato. Durante ese período desactive los mensajes sonoros rozando la tecla Alarm (©).

Apagado compartimento Multizone

Se puede apagar solo apagando completamente el aparato.

Accione 3 segundos la tecla Unit ⏻.

Reencender

Accione de nuevo las mismas teclas para volver a encender. El compartimento Congelador queda siempre encendido y se puede apagar solo apagando por completo el aparato. Accione 3 segundos la tecla Unit ⚙️.

Apagado por períodos largos

Durante períodos de ausencia muy largos se recomienda apagar el frigorífico accionado la tecla Unit ① 3 segundos y desenchufándolo o mediante el interruptor omnipolar que lo alimenta.

Vacíelo, límpielo y séquelo y deje las puertas y los cajones parcialmente abiertos para evitar que se formen malos olores.

Si al encender por primera vez no aparece la leyenda Stand by, pero sí otras, significa que el aparato ya ha iniciado el procedimiento de enfriamiento.

Durante el primer encendido no se puede utilizar el menú Menu para modificar las programaciones de fábrica hasta que alcance la temperatura ya programada. Sin embargo, se puede regular enseguida la hora y la fecha, parámetros necesarios para activar algunas funciones especiales.

Cada vez que se enciende, el aparato ejecuta un proceso de autodiagnóstico de 3 minutos antes de encenderse por completo.

Si se apaga solo el compartimento Frigorífico, el ventilador relativo sigue funcionando de manera autónoma para prevenir la formación de olores y mohos.

Antes de apagar el aparato por un período largo, vacíelo, sacando todos los alimentos conservados y deje las puertas y los cajones abiertos para evitar que se formen malos olores.

4.2 Cómo ajustar la temperatura para las distintas necesidades

Cada modelo se prueba a fondo y se ajusta antes de salir de la fábrica con el fin de asegurar un alto rendimiento y un consumo óptimo.

Por lo general no es necesario modificar esa configuración. En función de las necesidades se pueden reprogramar las temperaturas como sigue:

Compartimento Frigorífico

de +2°C a +8°C (de 35.6°F a 46,4°F), la temperatura recomendada y ya programada es de +5% (41°F).

Para el ajuste roce las teclas Up/Down v.

Rozando la primera vez aparecerá en la pantalla la temperatura programada. Para modificar roce de nuevo las teclas hasta alcanzar la temperatura deseada.

Compartimento Congelador (MultiZone)

Compartimento Congelador de -15°C a -22°C (de 5°F a -7,6°F), la temperatura recomendada y ya programada es de -18° (0°F).

Para el ajuste roce las teclas Up/Down v.

Rozando la primera vez aparecerá en la pantalla la temperatura programada. Para modificar roce de nuevo las teclas hasta alcanzar la temperatura deseada.

Si el compartimento se usa como compartimento frigorífico o como 0°C (función Multizone) las temperaturas recomendadas y ya programadas son las correspondientes a los compartimentos respectivos.

La temperatura visualizada puede variar ligeramente respecto a la programada tras la apertura continua de las puertas o al introducir alimentos a temperatura ambiente o en gran cantidad. Puede tardar de 6 a 12 horas para alcanzar la temperatura seleccionada.

4.3 Activación del Ice Maker

La tecla Ice Maker, Ⓧ posicionada en el panel de control principal, permite activar la máquina automática de hielo. Cuando está funcionando la tecla se ilumina. Antes de activar el Ice Maker por primera vez, asegúrese de que el car-tucho del filtro del agua esté instalado y llene con agua el circuito hidráulico. Para eso roce al mismo tiempo las teclas Enter √ y Ice Maker Ⓧ. Después de algunos minutos el Ice Maker puede ser activado.

No active el Ice Maker si el aparato no está conectado a la red del agua.

4.4 Señales de información y anomalías en la pantalla

Un sistema de control integrado proporciona informaciones mediante señales luminosas o mensajes de texto visualizados en la pantalla.

La señal de información se visualiza siempre con un texto fijo y la de anomalía con un texto parpadeante.

La señal sonora que acompaña algunas señales de anomalía puede ser desactivada rozando la tecla Alarm (✉) en el panel de control principal.

La lista de las señales de anomalía se incluye al final de este manual.

5.1 Personalización y configuración del idioma

Para evitar la modificación accidental de las programaciones, el teclado se bloquea automáticamente después de cierto período de tiempo y en la pantalla aparece el mensaje "keypad locked".

Para reactivarla pulse al mismo tiempo las teclas Menu ▲ y Up/Down √ al menos 3 segundos.

Se puede personalizar el funcionamiento de su frigorífico Smeg para adaptarlo a las distintas necesidades, reprogramando los parámetros principales (Setting) o activando funciones especiales (Functions).

Las funciones se visualizan en la pantalla principal rozando la tecla Menu ▲. Las teclas Up/Down √ permiten desplazarse por las funciones disponibles, que se seleccionan rozando la tecla Enter √; la pantalla visualizará el estado actual de la función.

Siempre con las teclas Up/Down √ se puede mover dentro de la función seleccionada, activándola o desactivándola rozando la tecla √. Una vez confirmada la función, la pantalla visualizará automáticamente el menú principal para seleccionar otras funciones.

En cualquier momento es posible volver a la opción anterior con la tecla Menu ▲.

El idioma de los mensajes que aparecen en la pantalla puede ser configurado como sigue:

Acceda al menú rozando la tecla Menu ⚠, con las teclas Up/Down √ seleccione Settings (Programaciones), luego confirme con la tecla Enter √. Seleccione luego la función Language (idioma) y el idioma deseado.

5.2 Funciones especiales que se pueden activar en el Menú

Para utilizar las funciones especiales, seleccione la tecla Menu ⚠ y con la tecla Up/Down v acceda al menú para confirmar Functions.

Super Cooling

La función baja la temperatura del Frigorífico a +2°C (35,6°F) durante 12 horas, para permitir un enfriamiento más rápido de los alimentos apenas comprados o introducidos. Al caducar las 12 horas, la función se desactiva automáticamente y se restaura la temperatura programada antes.

Se puede programar por adelantado la activación de la función.

Después de una interrupción de corriente prolongada hay que reactivar la función.

Se puede programar con una anticipación entre 1 y 12 horas.

Cómo activar

Functions → √ → ^ Super Cooling → √ → ^ Super Cool ON/OFF → √ → ^ Super Cool ON Para desactivar Functions → √ → ^ Super Cooling → √ → ^ Super Cool ON/OFF → √ → ^ Super Cool OFF Se puede programar por adelantado la activación Functions → √ → ^ Super Cooling → √ → ^ Super Cool Time → √ → ^ Set Hours: I → √

Los distintos modos Shopping ayudan a enfriar en el Frigorífico y el Multizone al introducir una carga de alimentos frescos que pueden haberse calentado durante el transporte.

Este modo puede ser eficaz para mantener la temperatura en el compartimento cuando se prevé abrir cajones o la puerta superior.

Holiday fridge

La función (recomendada en caso de inactividad prolongada ya que permite un importante ahorro de energía) lleva la temperatura del compartimento a +14°C (57.2°F).

Se puede programar la duración, o bien desactivarla manualmente, al volver después de un período de ausencia. La función sigue activa aun con una falta prolongada de corriente durante el período de ausencia.

Se puede programar un período de 1a 90 días.

Cómo activar

Functions → √ → ^ Holiday Fridge → √ → ^ Holiday ON/OFF → √ → ^ Holiday ON → √ Para desactivar al volver de las vacaciones Functions → √ → ^ Holiday Fridge → √ → ^ Holiday ON/OFF → √ → ^ Holiday OFF → √ Para programar la duración Functions → √ → ^ Holiday Fridge → √ → ^ Holiday Time → √ → ^ Set Days: I → √

Shopping Multizone

Esta función debe ser activada al menos 24 horas antes de introducir en el Multizone los alimentos a temperatura ambiente o algunas horas antes de poner alimentos ya congelados que hayan sufrido un aumento moderado de temperatura.

La función se desactiva automáticamente al terminar el período de funcionamiento programado. Se puede programar por adelantado la activación de la función.

Después de una interrupción de corriente prolongada hay que reactivar la función. Se puede programar con una anticipación entre 1 y 12 horas.

Cómo activar

Functions → √ → ^ Shopping Multiz → √ → ^

Shopping Multizone ON/OFF→ √ → ^ Shopping ON

Para desactivar

Functions → √ → ^ Shopping Multiz → √ → ^

Shopping Multizone ON/OFF → √ → ^ Shopping OFF

Se puede programar por adelantado la activación,

Functions → √ → ✘ Shopping Multiz → √ → ✘

Shopping Time → √ → ^ Set Hours: I → √

Holiday MultiZone

La función (recomendada en caso de ausencias prolongadas ya que permite un importante ahorro de energía) lleva la temperatura del compartimento Multizone a - 18°C (46.4°F) si está programado como congelador y a +14°C (57.2°F) si está programado como frigorífico.

La función no se puede activar si el compartimento está programado como 0°C. La función sigue activa aun en el caso de un período largo sin corriente.

Se puede programar un período de 1a 90 horas.

Cómo activar

Functions → √ → ^ ∨ Holiday Multiz → √ → ^ ∨

Holiday Multizone ON/OFF→ ✅ → ^ ∨ Holiday ON → ✅

Para desactivar al volver de las vacaciones

Functions → √ → ^ Holiday Multiz → √ → ^

Holiday Multizone ON/OFF → √ → ^ ∨ Holiday OFF → √ Para programar la duración

Functions → √ → ^ ∨ Holiday Multiz → √ → ^ ∨

Holiday Time → √ → ^ Set Days: I → √

Cooler Botellas

La función se puede activar cuando hay que enfriar bebidas en poco tiempo, poniéndolas dentro del congelador.

Se puede seleccionar una duración del tiempo de enfriamiento entre 1 y 45 minutos. Una señal sonora indicará que ha alcanzado la temperatura óptima. Después de retirar las bebidas, desactive la señal sonora rozando la tecla Alarm (W).

Cómo activar

Functions → √ → ^ ∨ Bottle Cooler → √ → ^ ∨

Bottle Cooler ON/OFF → √ → ^ ∨ Bottle Cooler ON -

Para desactivar

Functions → √ → ^√ Bottle Cooler → √ → ^√

Bottle Cooler ON/OFF → √ → ^ ∨ Bottle Cooler OFF

Para programar la duración

Functions → √ → ^ ∨ Bottle Cooler → √ → ^ ∨

Set Cooling Time → √ Set time : 20 min → ∧ ∨ → √

Ice Maker

La función Ice Maker permite seleccionar el tamaño de los cubitos de hielo, seleccionando entre Large (programación básica) y Medium, y activar la función Superlce, que aumenta la cantidad de hielo producida.

La función Superlce se desactiva automáticamente después de 24 horas.

Para obtener cubitos grandes

Functions → √ → ^Ice Maker → √ → ^

Set Cube Size → √ → ^Size: Large → ^→ √

Para obtener cubitos medianos

Functions → √ → ^Ice Maker → √ → ^

Set Cube Size → √ → ^ ∨ Size: Medium → ^ ∨ → √

Cómo activar la función SuperIce

Functions → √ → ^Ice Maker → √ → ^

SuperIce ON/OFF → √ → ^ ∨ SuperIce ON → √

Para desactivar

Functions → √ → ^ Ice Maker → √ → ^

SuperIce ON/OFF → √ → ^ ∨ SuperIce OFF → √

Modo Sabbath (Opcional)

La función permite observar algunas prescripciones religiosas por las cuales el funcionamiento del aparato no debe ser influenciado por la apertura de las puertas (el funcionamiento termostático, la iluminación del interior y la fabricación de hielo están desactivados).

Cómo activar

Functions → √ → ^ Sabbath Mode → √ → ^

Sabbath Mode ON/OFF→√→^Sabbath Mode ON→√

Para desactivar

Functions → √ → ^Sabbath Mode → √ → ^

Sabbath Mode ON/OFF→ √ → ^ ∨ Sabbath Mode OFF→ √

Filtro de agua

La función Filtro de Agua permite visualizar exactamente la cantidad de agua filtrada, en litros, y el tiempo que queda antes del agotamiento del filtro.

Cómo controlar el estado del filtro

Functions → √ → ^ Water Filter → √ → ^ Filter Status → √ → ^ View Status → √

Se indican los días y los litros que quedan antes del agotamiento del filtro.

Reset Filtro

La función Reset Filtro pone a cero el conteo de la cantidad de agua filtrada y el tiempo transcurrido desde la última sustitución. Es necesario poner a cero el conteo cada vez que se cambia el cartucho. Cuando aparece en la pantalla el mensaje “Change Filter” pulse 5 segundos la tecla Enter √.

Cómo poner a cero el conteo del agua filtrada

Functions → √ → ^ Water Filter → √ → ^ Filter Status → √ → ^ Filter Reset → √

Bypass Filtro

Esta función se activa cuando no es necesario filtrar el agua ya que dispone de agua de óptima calidad de la red doméstica.

Cómo activar el Bypass del filtro

Functions → √ → ^ Water Filter → √ → ^ Filter Status → √ → ^ Filter Bypass → √ → ^ Filter Bypass ON → √

Cómo desactivar el Bypass del filtro

Functions → √ → ∧ ∨ Water Filter → √ → ∧ ∨ Filter Status → √ → ∧ ∨ Filter Bypass → √ → ∧ ∨ Filter Bypass OFF → √

Limpieza Manual del Filtro de Agua

Si se ha desactivado la producción de hielo o no se la utiliza por un período largo, se recomienda hacer una limpieza manual para limpiar el agua que queda en el sistema durante ese período. Repita la operación hasta que el agua esté limpia.

Cómo hacer la limpieza manual del filtro

Functions → √ → ^ Water Filter → √ → ^

Manual Clean → √ → ^ ∨ Enter to confirm → √

Repita la operación hasta que el agua esté limpia.

Posicione correctamente debajo del Ice Maker la cubitera para el hielo o un recipiente adecuado para recoger el agua y cierre el cajón.

Al final lave la cubitera

5.3 Configuraciones básicas de fábrica del Menú

Seleccione la tecla Menu ⬆ y con la tecla Up/Down ∨ seleccione Settings.

Opciones Multizone

Si es necesario, puede hacer funcionar el compartimento congelador como compartimento frigorífico o como compartimento 0°C y, por tanto, funcionar con las temperaturas más adecuadas para los mismos.

Cómo seleccionar la función Frigorífico

Settings → √ → ^Multizone Options → √ → ^

Fridge → √ → ^ ✘ Enter to confirm → √

Cómo seleccionar la función 0°C

Settings → √ → ∧ Multizone Options → √ → ∧

Fresh → √ → ^ ∨ Enter to confirm → √

Cómo reiniciar la función Congelador

Settings → √ → ∧ Multizone Options → √ → ∧

Freezer → √ → ^ ∨ Enter to confirm → √

Configuración básica de fábrica

Ofrece la posibilidad de restaurar la configuración básica de fábrica anulando todas las modificaciones realizadas sucesivamente.

Para restaurar la configuración básica

Settings → √ → ^ Default Setting → √

Enter to confirm → √

Atención: si se restaura la "configuración básica" es necesario reactivar la opción de funcionamiento del compartimento Multizone si se hubiese programado como Frigorífico o como 0°C.

Fecha

Programar la Fecha

La pantalla visualizará la fecha como dd:mm:yy (día:mes:año), el dd (día) parpadeará. Con las teclas Up/Down v modifique la programación, confirme con Enter √ para pasar a la programación siguiente; al confirmar el año la fecha estará programada.

Cómo programar la fecha

Settings → √ → ^ Date → √ → ^ Set Date

→ √ DATE: 01-01-2009 → √

Mostrar Fecha

Con esta función se puede desactivar/activar la visualización de la fecha de la pantalla.

Cómo activar la fecha

Settings → √ → ^ Date → √ → ^ Show Date

→ √ → ^ DATE: 01-01-2009 On → √

Cómo desactivar la fecha

Settings → √ → ^ Date → √ → ^ Show Date

→ √ → ^ DATE: 01-01-2009 Off → √

Hora

Programar la Hora

La pantalla visualiza la hora y los minutos como hh:mm y con hh: parpadeante.

Con las teclas Up/Down ∨ se puede modificar la programación, que se confirma con Enter ⚙ y pasar al ajuste siguiente; al confirmar los mm: la hora estará programada.

Cómo programar la hora

Settings → √ → ^ Time → √ → ^ Set Time

→ √ → ^ TIME: 01:01→ √

Después de 6 meses de la regulación fecha/hora aparecerá en la pantalla el mensaje "Check Condenser", hay que controlar y limpiar la zona del condensador (como se especifica en la pág. 23). Pulse 5 segundos la tecla Enter para eliminar el mensaje de la pantalla.

Set 12/24

Con esta función se selecciona la visualización a 12 ó 21 horas

Cómo programar la visualización de 12 h

Settings → √ → ^ Time → √ → ^ Set View → √ → ^

Set: 12 → √ → ^

Cómo programar la visualización de 24 h

Settings → √ → ∧ Time → √ → ∧ Set View → √ → ∧

Set: 24 → √ → ^

Mostrar Hora

Con esta función se puede desactivar/activar la visualización permanente de la hora.

Cómo activar la hora permanente

Settings → → Time → → Show Time → V → TIME: 01:01 On → V Settings → → _ Time → → _ Show Time → V → TIME: 01:01 Off → V

Cómo desactivar la hora permanente

Idioma

Permite seleccionar el idioma de los mensajes de la pantalla.

italiano

Settings → → Language → → italiano →

inglés

Settings → ⓨ → _ Language → Ⓩ → _ english → Ⓩ

francés

Settings → → _ Language → → _ français →

alemán

Settings → → Language → → deutsch →

español

Settings → → Language → → español →

Programar °C/°F

Esta función permite visualizar la temperatura en grados Centígrados o grados Fahrenheit. Normalmente el aparato está programado para visualizar en grados centígrados.

Cómo programar en grados Centígrados

Settings → → Set C/'F → → SetC →

Cómo programar en grados Fahrenheit

Settings → → _ Set ^ C / ^ F → → _ Set ^ F →

Showroom Mode

Cómo activar

Settings → → ShowRoom Mode → → On →

Para desactivar Settings → → ShowRoom Mode → → Off →

Child Lock

Cómo activar

Settings → → Child Lock → → On →

Para desactivar

Settings → → Child Lock → → Off →

6.1 Interior (posición, ajuste, extracción)

Cajón 0°C

Está ubicado simplemente sobre las ranuras de deslizamiento.

■ para extraer el cajón, desatornille los dos pomos de fijación laterales, levántelo y sáquelo.

Cajón MultiZone

El cajón Multizone se quita de la misma manera que el cajón 0°C después de haber desenroscado los dos bloqueos laterales.

■ para extraer el cajón Multizone interno proceda como para el cajón anterior.

Al sustituir los cajones, asegúrese de que la parte trasera de los cajones esté bloqueada debajo las clip en las ranuras de deslizamiento.

Cubitera de Hielo

Situada en la parte superior del compartimento congelador

■ después de extraerla, asegúrese de ponerla de nuevo en la posición correcta.

No ponga las mano o los dedos cerca del Ice Maker cuando está funcionando.

Estantes

Los estantes se deslizan en vertical y los puede posicionar fácilmente, como sigue:

■ levante la parte frontal del estante e inclínelo ligeramente.
■ Quite los tapones superiores y para quitar un estante hágalo deslizar hacia arriba y luego extráigalo.

Estante de la Puerta

Los estantes de la puerta se pueden extraer fácilmente para la limpieza.

■ Quite los tapones superiores
Sujete el estante por los lados y empújelo hacia arriba hasta desengancharlo de su asiento y luego sáquelo hacia afuera.
■ Vuelva a montarlo con el proceso inverso.

7.1 Activación y utilización del Ice Maker

Si el hielo no se utiliza con frecuencia se aconseja vaciar la cubitera del hielo una vez cada 8-10 días.

Si el hielo no se utiliza con frecuencia, los cubitos viejos pierden limpidez, adquieren un sabor distinto y se reducen de tamaño. Es normal que algunos cubitos se adhieran entre ellos.

El Ice Maker se desactiva automáticamente si la función Holiday se activa.

Al hacer funcionar el Ice Maker por primera vez, se aconseja vaciar el primer hielo de la cubitera al rellenar por primera vez. Si el aparato ha estado apagado un mes o más, se recomienda hacer un ciclo de lavado del filtro de agua.

Si fuese necesario cerrar la llave de paso general, desactive primero el Ice Maker desde el Menu.

El Ice Maker se limitará a producir hielo si el compartimento Multizone está programado para la función Congelador.

El Ice Maker seguirá funcionado aun con el contenedor del hielo fuera de posición.

Para activar el Ice Maker después de la instalación del aparato accione la tecla Ice Maker ^® .

Puede tardar de 12 a 24 horas antes de tener la producción automática de hielo.

La producción es de 10 cubitos por ciclo en unos 10 ciclos en 24 horas.

El rendimiento del aparato depende de la temperatura programada en el congelador, la temperatura ambiente y la frecuencia de apertura de las puertas. Si el frigorífico se hace funcionar sin estar conectado a la red del agua, asegúrese de que el Ice Maker esté desactivado usando la tecla ⁹⁶ .

El Ice Maker produce hielo hasta llenar completamente la cubitera y se para automáticamente al alcanzar el nivel máximo permitido.

Con la función Superlce, se puede aumentar la cantidad de hielo fabricado en 24 horas mientras que con la función Set Cube Size se puede seleccionar el tamaño de los cubitos producidos.

El Ice Maker puede producir unos 100 cubitos de hielo en 24 horas.

¿El hielo emite un olor inusual?

El hielo es un material poroso capaz de absorber los odores de su ambiente. Los cubitos de hielo que han quedado por mucho tiempo en la cubitera pueden absorber estos olores, adherirse entre ellos y reducir gradualmente el volumen.

Recomendamos no utilizar más ese hielo.

Otros métodos para impedir que se formen olores.

■ Limpie cada tanto la cubitera de hielo con agua caliente. Apague el dispensador de hielo antes de limpiar el depósito. Enjuague bien y seque con un paño seco.

■ Controle que en el congelador no haya alimentos en mal estado o con fecha de conservación vencida. Para evitar la acumulación de olores, los alimentos que en la naturaleza emiten olores se tienen que conservar en envases herméticos.

- El filtro de agua se puede reemplazar en algunos modelos.

En algunos casos hay que controlar la calidad de la conexión del agua de la casa.

Ruidos de funcionamiento Ruidos perfectamente normales

■ Zumbido: el grupo frigorífico está funcionando. El ventilador del sistema de circulación del aire funciona.
Gorgoteo, ruido y zumbido: derivan del refrigerante, que fluye a través de los tubos.
- Disparo (clic): el motor se enciende o apaga. La válvula montada de conexión de agua se abre y se cierra.
■ Ruido leve: los cubitos de hielo han caído en la cubitera.
Notas: el aparato está alimentado por dos compresores independientes. Por tanto, es normal tener siempre uno de los dos compresores en funcionamiento.

No ponga absolutamente botellas o alimentos en la cubitera del hielo para enfriarlos rápidamente, para evitar bloquear y dañar el Ice Maker.

7.2 Filtro de agua

El Filtro de agua asegura una óptima cualidad del agua para la producción de cubitos de hielo, para una cantidad de hasta 3.000 litros y durante un tiempo máximo de 12 meses.

Al acercarse el agotamiento completo del filtro aparecerá el mensaje "Change Filter" en la pantalla.

Sustitución del Filtro

Antes de cambiar el filtro, desactive el Ice Maker presionando el pulsador IceMaker. Luego acceda al Menu y seleccione la función "Manual Clean".

Al final del ciclo de lavado quite el agua de la cubitera de hielo y séquela. Gire con cuidado el cartucho del filtro un cuarto de vuelta a la izquierda hasta desengancharlo de su asiento.

Es normal que salga una pequeña cantidad de agua.

Quite el tapón al nuevo cartucho e insértelo en su asiento girándolo un cuarto de vuelta a la derecha hasta el bloqueo, sin forzar.

8.1 Iluminación

Para permitir una óptima visión interna hay un sistema de LED que ilumina directamente distintas áreas del compartimento frigorífico y del cajón Congelador.

En caso de anomalías y/o averías del sistema de iluminación contacte exclusivamente con el servicio de asistencia técnica Smeg.

9.1 Sugerencias para una buena conservación de los alimentos frescos.

Verdura

Lave la verdura en agua fría y séquela bien. Póngala en contenedores de vacío, bandejas de plástico o bolsas perforadas.

Fruta

Lave y seque la fruta fresca. Conserve la fruta muy perfumada en bolsas de plástico. La fruta se conserva en el compartimento 0°C de baja humedad.

Carne envasada

Consérvela en el frigorífico en el envase original. Una vez abierto el envase envuelva herméticamente el alimento restante en bolsas de plástico o en hojas de aluminio.

Carne, pescado y aves frescas

Quíteles la envoltura original, luego póngalos en bolsas de plástico o contenedores específicos y póngalos inmediatamente en el frigorífico.

Huevos

Coloque los huevos sin lavarlos, en su caja o en el contenedor del frigorífico. Controle el vencimiento y en cualquier caso consúmalos dentro de dos semanas de la compra.

Leche, cremas y quesos frescos

Se conservan en su envase original cerrado.

Póngalos en los estantes del frigorífico y consúmalos dentro de 5 días.

Quesos

Consérvelos en su envase original. Una vez abiertos guárde- los en bolsas de plástico herméticas o en hojas de aluminio.

Restos de alimentos

Déjelos enfriar y cúbralos herméticamente con hoja de aluminio y póngalos en contenedores herméticos para evitar que se sequen y salgan olores.

9.2 Sugerencias para una buena conservación de los alimentos congelados.

Alimentos congelados

Ponga los alimentos en bolsas de plástico especiales para la congelación. Estas bolsas deben ser herméticas contra el aire y la humedad.

No vuelva a congelar la carne ya descongelada.

Helado

La solidez del helado depende de la cantidad de nata que contiene. En general un helado de buena calidad tiene un alto contenido de nata, por tanto, en el congelador será necesaria una temperatura muy baja para mantener su solidez. El helado poco sólido, por tanto, no es siempre índice de un problema de temperatura.

Después de una interrupción prolongada de energía, al volver la corriente eléctrica, una señal sonora indica que la temperatura del frigorífico ha superado el umbral de correcta temperatura de conservación, mientras las pantallas visualizan un minuto las temperaturas más altas detectadas dentro de los compartimentos, para permitir que el usuario decida cómo utilizar mejor los alimentos conservados.

Después de un minuto las pantallas recomenzarán a funcionar normalmente, mientras la tecla Alarm 📊 seguirá parpadeando; rozando la tecla Alarm 📊 será posible visualizar nuevamente las temperaturas más altas registrados.

Alimentos frescos	Zona de conservación	Tiempos
Carnes crudas
Trozos grandes	Compartimento 0°C	4 días
Bistecs, aves y caza	Compartimento 0°C	3 días
Carne molida	Compartimento 0°C	1-2 días
Carpaccio	Compartimento 0°C	inmediato
Carnes cocidas
Carnes hervidas y asadas	Compartimento Frigorífico	2 días
Ragú de carne	Compartimento Frigorífico	6 días
Pescado
Pescado crudo y cocido	Compartimento 0°C	2 días
Otros alimentos
Sopas y caldos	Compartimento Frigorífico	2 días
Pastas	Compartimento Frigorífico	2 días
Embutidos rebanados abiertos	Compartimento 0°C	3 días
Quesos frescos	Compartimento 0°C	2-3 días
Quesos curados bien protegidos	Compartimento Frigorífico	algunos meses
Huevos (frescos y no lavados)	Compartimento Frigorífico	2 semanas
Latas abiertas	Compartimento Frigorífico	2-3 días
Verduras crudas (en bolsas perforadas)	Compartimento 0°C	1 semana

Alimentos congelados	Zona de conservación		Tiempos
Carnes de buey, ternera, cordero y cabrito	Compartimento Congelador	(bistecs)	6-12 meses
Carnes de buey, ternera, cordero y cabrito	Compartimento Congelador	(carnes con hueso)	4-6 meses
Carne de buey molida	Compartimento Congelador		1-2 meses
Carnes de cerdo	Compartimento Congelador	(sin hueso)	4-6 meses
Carnes de cerdo	Compartimento Congelador	(con hueso)	2-3 meses
Carne de cerdo molida	Compartimento Congelador		1-2 meses
Restos de carne	Compartimento Congelador		2-3 meses
Pollo y pavo enteros	Compartimento Congelador		8-12 meses
Ganso, pato y gallina de Guinea	Compartimento Congelador		4-8 meses
Pescado	Compartimento Congelador		1-2 meses
Crustáceos	Compartimento Congelador		2-3 meses
Alimentos cocidos	Compartimento Congelador		1-2 meses
Verduras	Compartimento Congelador		8-12 meses
Fruta	Compartimento Congelador		6-12 meses
Pasteles y tartas	Compartimento Congelador		2-3 meses

11 Cuidado y Limpieza

11.1 Cuidado y Limpieza

Para limpiar las partes de acero use el paño de microfibra y el relativo estropajo proporcionados con el aparato.

Al pasar el paño y el estropajo siga siempre el sentido del satinado del acero.

De vez en cuando, para restaurar el brillo del acero, pase el paño de microfibra ligeramente húmedo.

No use el estropajo en las partes de aluminio, como por ejemplo, las manijas y los perfiles de los estantes de cristal.

Hay que mantener libres de obstrucciones, sobre todo, las aberturas de ventilación del aparato internas y externas.

Siga cuidadosamente las instrucciones detalladas incluidas en el kit proporcionado y en ningún caso utilice productos abrasivos o metálicos ya que podrían rayar o dañar de manera permanente el acabado satinado del aparato.

Antes de hacer cualquier operación de limpieza desenchufe el aparato de la red eléctrica.

Preste atención para no dañar el circuito refrigerante.

11.2 Limpieza de la rejilla de ventilación, el filtro y el condensador.

Detrás de la rejilla de ventilación frontal (situada en la parte alta del aparato para la serie Freestanding (libre instalación), en la parte baja para la serie Built-in (empotrado)) hay un filtro de material esponjoso que protege el sistema de ventilación del polvo.

Para limpiar use una aspiradora con cepillo suave a la potencia de aspiración máxima, pasándola por las ranuras de la rejilla.

En caso de que se haya acumulado mucho polvo, puede quitar la rejilla de ventilación para una hacer una limpieza más profunda. En esa ocasión controle también el estado del condensador de aletas y límpielo si fuese necesario.

Proceda de la siguiente manera:

■ Apague el aparato pulsando la tecla Unit ⚙ del panel de control principal unos 3 segundos.
Para los modelos de la serie Integrated o Professional, desatornille los tornillos de la rejilla situada en el zócalo y quítela. Para los modelos de la serie StandPlus, quite la rejilla de protección superior, fijada con ganchos de presión, tirándola hacia afuera.
■ Limpie a fondo con una aspiradora la rejilla y el filtro.
- Espere unos 30 minutos hasta que el condensador alcance la temperatura ambiente.
■ Limpie el condensador a fondo quitándole todo el polvo como se muestra en la figura con mucho cuidado para no dañarlo.
■ Reinicie el aparato pulsando de nuevo unos 3 segundos la tecla Unit ⏻.

Las aletas del condensador son filosas, utilice protecciones adecuadas para las manos y los brazos para limpiar el condensador con seguridad.

11.3 Limpieza del interior

Limpie las partes internas y las extraíbles lavándolas con una solución de agua tibia y poquísmo detergente para platos. Enjuague y seque enseguida.

Se recomienda no usar dispositivos mecánicos u otros medios para acelerar el proceso de descongelación.

No use agua en las piezas eléctricas, las luces o los paneles de control.

No ponga en contacto con el agua hirviendo las partes frías de cristal.

No lave ninguna pieza del frigorífico en el lavavajillas ya que podrían dañarse o deformarse sin remedio.

12.1 Guía para la solución de los problemas

Si nota anomalías en el funcionamiento de su aparato, utilice esta guía antes de llamar al servicio de asistencia: le ayudará a solucionar personalmente el problema o proporcionará informaciones importantes para comunicar al servicio de asistencia para asegurar un servicio más rápido y eficaz.

Mensaje en la pantalla y alarmas sonoras

Un problema de funcionamiento, en general, aparece en la pantalla.

Los problemas que no pueden ser solucionados por el usuario, se indican mediante un código de avería. Recuerde, sin embargo, que los mensajes o alarmas podrían aparecer por condiciones especiales de uso o al encender. En esos casos desactive la alarma sonora pulsando la tecla Alarm (ivi) y deje el aparato funcionando y limite al máximo la apertura de las puertas unas 10-12 horas.

El Frigorífico o el congelador no funcionan

¿El aparato está conectado a la red de energía eléctrica?

¿Llega corriente a la toma de corriente?

La tecla Unit Ⓧ está activada?

¿La unidad está en modo "Demo"?

El Frigorífico o el Congelador está más caliente de lo normal

¿La pantalla muestra algún código de avería?

¿La temperatura está regulada correctamente?

¿Las puertas y los cajones quedaron abiertos mucho tiempo?

¿Se han introducido recientemente grandes cantidades de alimentos?

¿La unidad está en modo "Demo"?

El aparato sigue funcionando un largo período de tiempo

Recuerde que en los días muy calurosos y con temperaturas elevadas en el local es normal que el compresor siga funcionando durante períodos largos.

¿Las puertas y los cajones quedaron abiertos mucho tiempo?

¿Se han introducido recientemente grandes cantidades de alimentos?

Controle que las puertas estén bien cerradas y que los alimentos o los contenedores no impidan su cierre perfecto.

¿Hay uno o más compartimentos en modo Shopping?

Se escuchan ruidos extraños

Es normal escuchar ruidos asociados al funcionamiento de los ventiladores o compresores al descongelar.

El ruido puede ser más acentuado incluso en función de la posición del aparato y del ambiente alrededor.

Formación de condensación dentro y fuera del Frigorífico

Si el clima es muy húmedo, la aparición de un poco de condensación es normal. La apertura de la puerta y los cajones por períodos prolongados puede contribuir a la formación de la condensación.

Asegúrese de que las puertas estén siempre perfectamente cerradas.

El Frigorífico o Congelador tiene escarcha o hielo

¿Ha dejado las puertas abiertas durante mucho tiempo?

¿Las puertas no se cierran perfectamente?

Si las puertas no se cierran perfectamente contacte con el instalador.

SI se forma escarcha o hielo en el compartimento 0°C por aperturas frecuentes o prolongadas de las puertas, desac-

tive un cierto tiempo la función 0°C presionando el relativo pulsador del panel de control. Espere hasta que la escarcha o el hielo se disuelvan, extraiga el cajón y seque las paredes y el fondo del compartimento.

Olores desagradables en el interior

Limpie el aparato completamente siguiendo las instrucciones.

Cubra herméticamente todos los elementos. No conserve alimentos durante largo tiempo.

La puerta se abre con dificultad

El aparato se ha diseñado para permitir el cierre hermético. Cuando la puerta está cerrada se puede producir una situación de vacío: en este caso es necesario esperar algunos segundos antes de abrir la puerta, hasta que la presión se equilibre.

La máquina de hielo no funciona

Asegúrese de que el Ice Maker esté encendido (tecla Ice Maker 📍 encendida).

Para encenderlo accione la misma tecla.

Asegúrese de que el aparato esté conectado a la red de agua.

Si el filtro no se sustituye por mucho tiempo se puede limitar el flujo de agua.

La máquina de hielo no produce grandes cantidades de hielo

Por lo general, la producción de hielo es de unos 10 cubitos cada dos horas.

El hielo se congela en bloque

Si el hielo no se utiliza con frecuencia, es posible que se congele en bloques. Se recomienda quitar el bloque de cubitos y dejar que la cubitera se llene nuevamente.

El hielo tiene un sabor o un olor inusual

Al hacer funcionar el Ice Maker por primera vez, se aconseja vaciar el primer hielo de la cubitera al rellenar por primera vez.

Podría ser necesario sustituir el cartucho del filtro, sobre todo si el frigorífico ha quedado apagado más de un mes o si no ha cambiado el cartucho más de seis meses.

Llame en todo caso a un fontanero o un experto de sistemas de tratamiento de aguas, para comprobar que el problema no se deba al agua de alimentación.

Si el aparato adquirido se utiliza como un modelo de demostración puede ser en un modo especial de ahorro de energía, llamado Demo en el que el aparato funciona (las luces funcionan y se visualizan temperaturas falsas), pero la refrigeración no se produce realmente. Si sospecha que su aparato es en modo Demo contacte con el concesionario para la asistencia y la desactivación de esa función.

12 Guía para la solución de los problemas

12.2 Indicaciones de anomalía que pueden aparecer en la pantalla

Mensaje en la pantalla	Descripción de la Anomalía
Interrupción de la Corriente	Interrupción prolongada de la energía eléctricaEl aparato se reinicia automáticamente indicando las temperaturas más calientes que ha registrado.Presione el pulsador Alarm para desactivar la alarma sonora
Puerta Frigorífico abierta	Puerta Frigorífico abiertaEl mensaje aparece después de 3 minutos de la apertura de la puerta
Multizone Abierto	Puerta Congelador abiertaEl mensaje aparece después de 3 minutos de la apertura de la puerta
Cambiar el Filtro	Sustitución del Filtro de AguaEl mensaje aparece después de 365 días (nota: ajuste la fecha y la hora)
Frigorífico demasiado caliente	Frigorífico demasiado calientevea la guía para la solución de los problemas
Frigorífico demasiado frío	Frigorífico demasiado fríoespere 12 horas: si el problema persiste, diríjase al servicio de Atención al Cliente
MultiTemp too warm	Congelador demasiado calientevea la guía para la solución de los problemas
MultiTemp too cold	Congelador demasiado fríoespere 12 horas: si el problema persiste, diríjase al servicio de Atención al Cliente
Código de avería...	Código de averíadiríjase al servicio de Atención al Cliente Verifique que las condiciones de uso (altas cargas de alimentos, aperturas de las puertas frecuentes). Presione el pulsador Alarm para desactivar la alarma sonora.

Functions (Funciones) 13.1

ES

13.2 Settings (Programaciones)

Indicaciones Importantes

Indicaciones importantes para la seguridad

Para la seguridad de los niños

Requisitos técnicos

Características del aparato y requisitos para la instalación

Características del compartimento de empotrado

Características del compartimento de instalación libre

Preparación para la instalación

Transporte al lugar de instalación y desembalaje

Conexión eléctrica e hidráulica

Nivelación

Montaje de los paneles

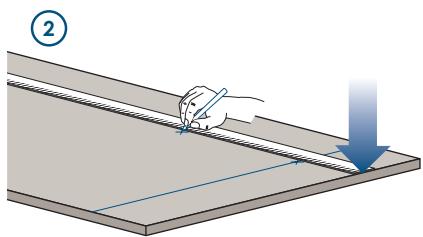

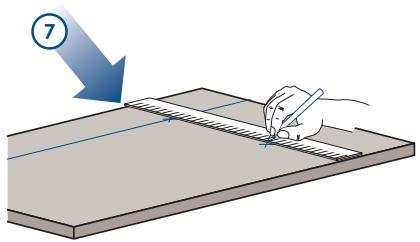

Preparación de los paneles decorativos para puerta y cajones

Preparación de los paneles decorativos para frigoríficos con un cajón

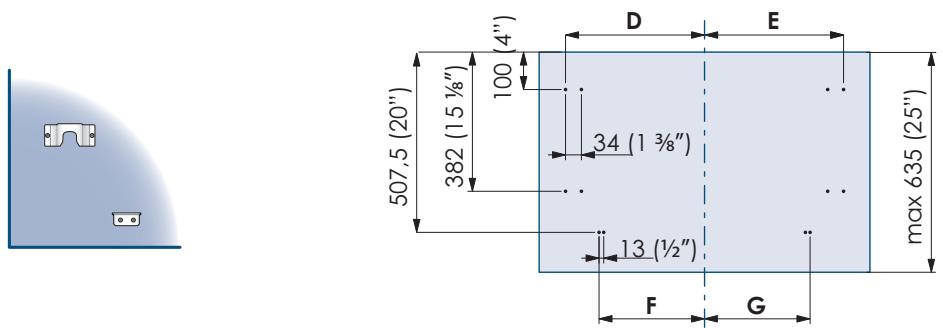

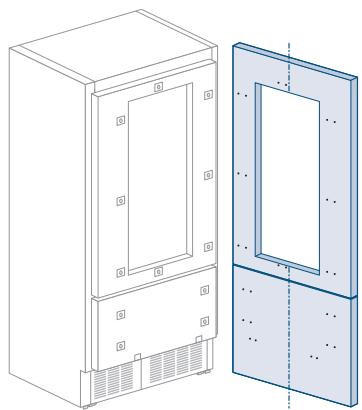

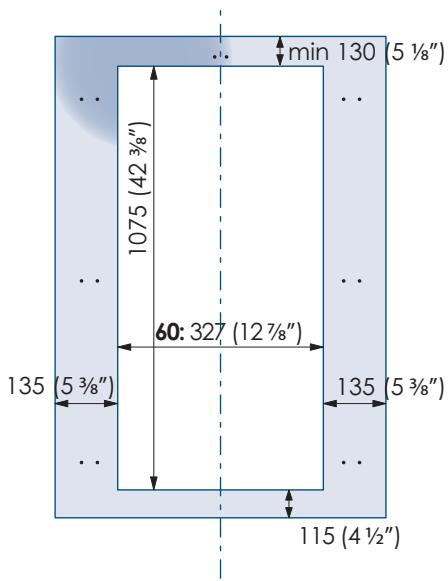

Preparación de los paneles decorativos para frigoríficos con puerta de cristal y un cajón

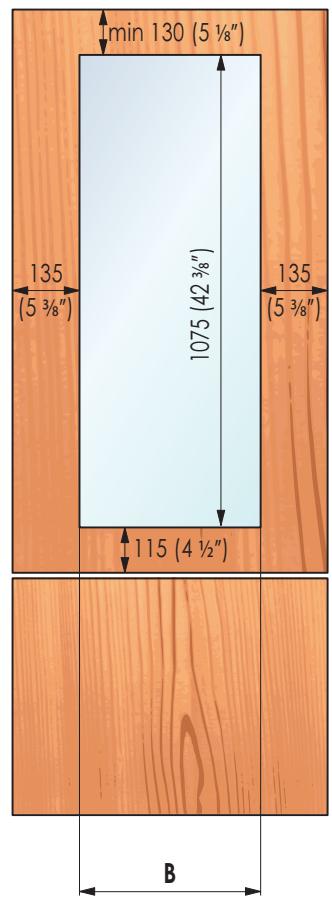

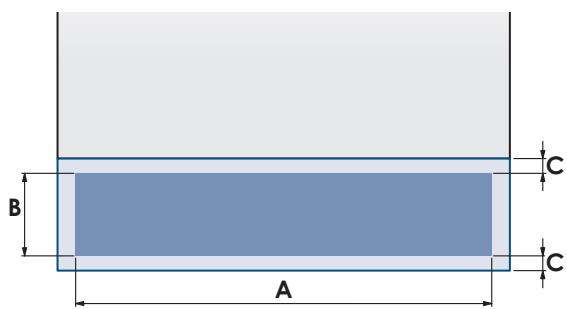

Medidas de los paneles de modelos con un cajón

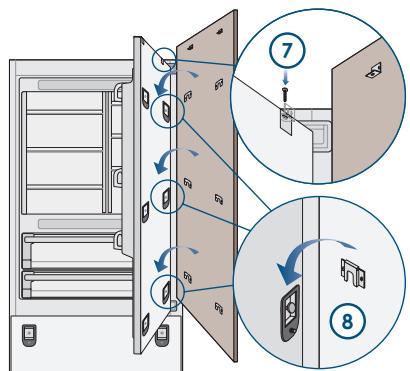

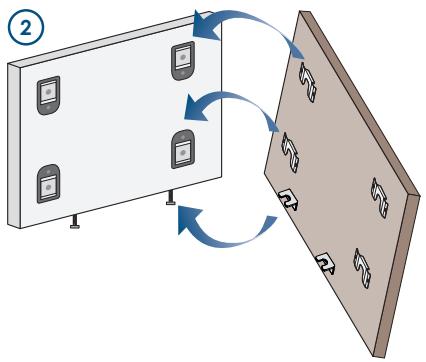

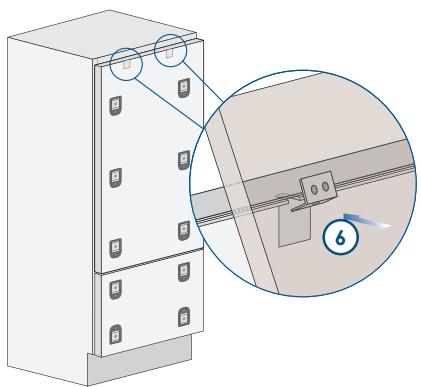

Fijación de los paneles en puerta y cajones

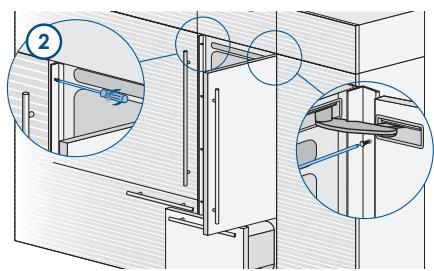

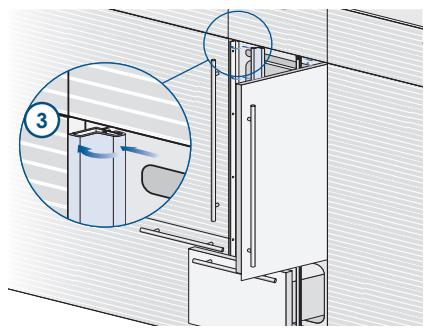

Instalación en el compartimento

Empotramiento del aparato individual

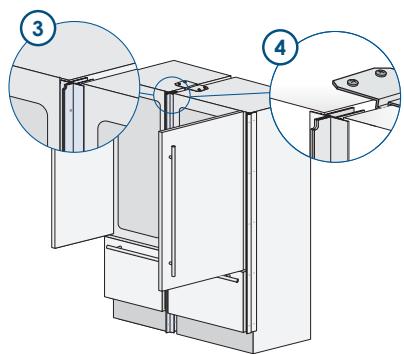

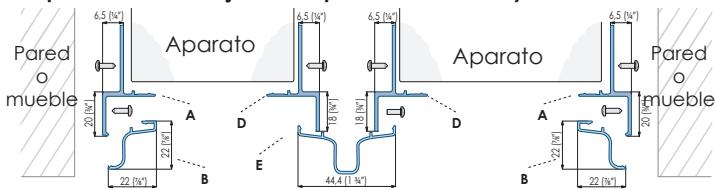

Empotramiento combinación

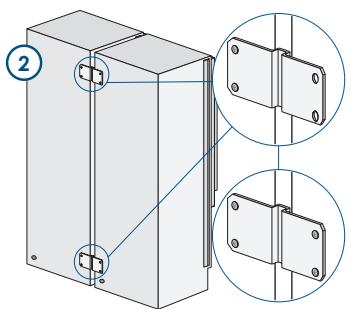

Combinación libre instalación

Completamiento de la instalación

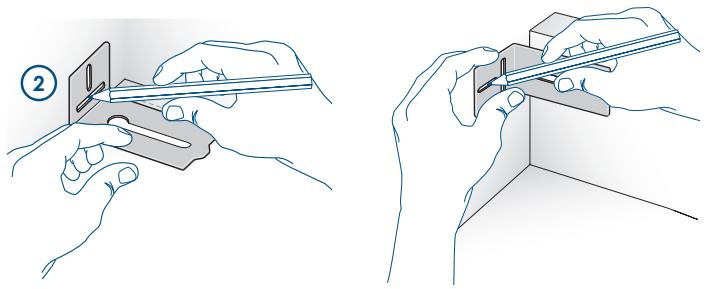

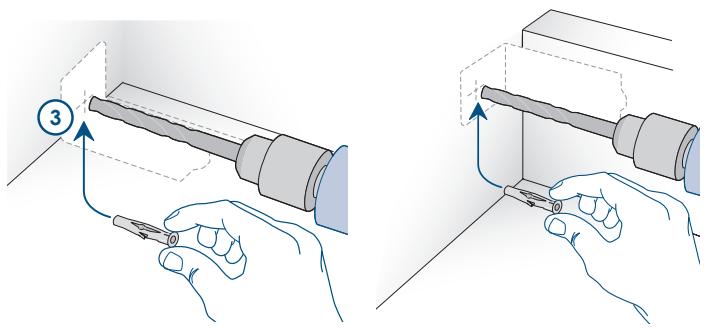

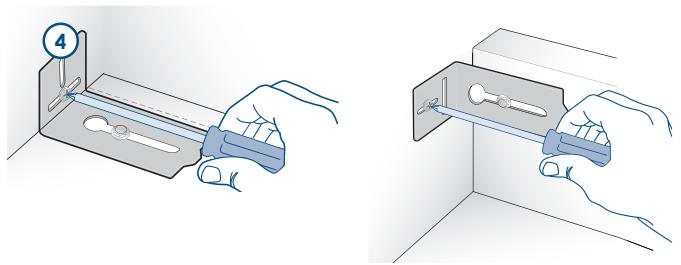

Montaje de la seguridad antivuelco

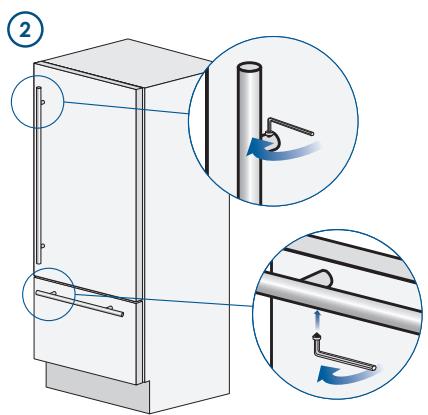

Montaje de las manijas en las partes frontales inox

Ventilación

Control al final de la instalación

Puesta en funcionamiento

Indicaciones importantes para la seguridad

Símbolos utilizados en el manual

Nota

sugerencias para el empleo correcto del aparato

Importante

indicaciones para la prevención de daños al aparato

Atención

indicaciones para la prevención de daños a las personas

Para la seguridad de los niños

Si este aparato reemplaza a otro ya existente que debe ser desechado o eliminado, asegúrese de que no se convierta en una trampa peligrosa para los niños, quitándole el cable de alimentación y desmontando la puerta para imposibilitar su cierre.

IMPORTANTE

■ Las medidas entre paréntesis están en pulgadas.
■ Los pesos entre paréntesis están en libras.

Las temperaturas entre paréntesis están en grados Fahrenheit.

Características del aparato y requisitos para la instalación

Medidas del aparatoIntegrated (Empotrado)	Serie 60	l: 599 mm (23 5/8")/ h: 2050 mm (80 3/4")/ p: 610 mm (24")
	Serie 75	l: 749 mm (29 1/2")/ h: 2050 mm (80 3/4")/ p: 610 mm (24")
	Serie 90	l: 899 mm (35 3/8")/ h: 2050 mm (80 3/4")/ p: 610 mm (24")
Medidas del aparatoFree-Standing (Libre instalación)	Serie 60	l: 586 mm (23")/ h: 2120 mm (83 1/2")/ p: 635 mm (25")
	Serie 75	l: 736 mm (29")/ h: 2120 mm (83 1/2")/ p: 635 mm (25")
	Serie 90	l: 886 mm (34 7/8")/ h: 2120 mm (83 1/2")/ p: 635 mm (25")
Medidas del embalajeIntegrated (Empotrado)	Serie 60	l: 650 mm (25 5/8") / h: 2210 mm (87")/ p: 800 mm (31 1/2")
	Serie 75	l: 800 mm (31 1/2")/ h: 2210 mm (87")/ p: 800 mm (31 1/2")
	Serie 90	l: 950 mm (37,4 in)/ h: 2210 mm (87")/ p: 800 mm (31 1/2")
Medidas del embalajeFree-Standing (Libre instalación)	Serie 60	l: 650 mm (25 5/8") / h: 2260 mm (89") / p: 800 mm (31 1/2")
	Serie 75	l: 800 mm (31 1/2") / h: 2260 mm (89") / p: 800 mm (31 1/2")
	Serie 90	l: 950 mm (37 3/8") / h: 2260 mm (89") / p: 800 mm (31 1/2")
Peso con embalaje	Serie 60	máximo 230 kg (507 lb)
	Serie 75	máximo 275 kg (606 lb)
	Serie 90	máximo 295 kg (650 lb)
Tensión de alimentación	Versión europea: Ca 220-240V 50 Hz
Cable de alimentación	Versión europea: equipado con enchufe Schuko 16 A
Presión de alimentación de agua potable	de 0.1 MPa a 0.5 MPa (1 Bar - 5 Bar)
Tubo de alimentación del agua	de serie, conexión hembra 3/3", apto para alimentos
Accesorios para la instalación de serie	kit de fijación de paneles personalizadoskit antivuelco (B04000200)kit de conexión lateral (KCLIT/KCLIH)llave Allen de 4 mm (1/8")
Herramientas necesarias	destornillador de estrellataladro para madera y de percusiónpunta de taladro para madera de 2.5 mm (1/8")punta para pared de 8 mm (3/8")llave abierta de 17 mm (3/4")

Características del compartimento de instalación Serie Integrated (Empotrado)

A reservar espacio para los angulares antivuelco
E reservar espacio para el paso del cable
W alimentación y tubo de alimentación del agua

Altura mínima del compartimento

2064 mm (81 1/4")

Anchura mínima del compartimento

RI96: 900 mm (35 1/2")

RI76: 750 mm (29 5/8")

WI66: 600 mm (23 3/4")

Dimensiones totales con puerta abierta

RI96: 1470 mm (57 7/8")

RI76: 1320 mm (52")

WI66: 1170 mm (46")

Ángulo de apertura de la puerta

105°

Anchura

RI96: 899 mm (35 3/8")

RI76: 749 mm (29 1/2")

WI66: 599 mm (23 5/8")

Altura del aparato

2050 mm (80 3/4") + 25 mm (1")

Profundidad con puerta (sin panel)

610 mm (24")

Importante: el aparato puede colocarse sin problemas al lado de la pared, puesto que ya en esta solución, la puerta se abre más de 90°, permitiendo la apertura de los cajones. La medida que se indica al lado del aparato y la pared, sirve exclusivamente para garantizar la máxima apertura de la puerta a 105°.

Características del compartimento de instalación Serie Free-Standing (libre instalación)

A reservar espacio para los angulares antivuelco
E reservar espacio para el paso del cable
W alimentación y tubo de alimentación del agua

Altura mínima del compartimento

2134 mm (84")

Anchura mínima del compartimento

RF396: 890 mm (35")

RF376: 740 mm (29 1/2")

WF366: 590 mm (23 1/4")

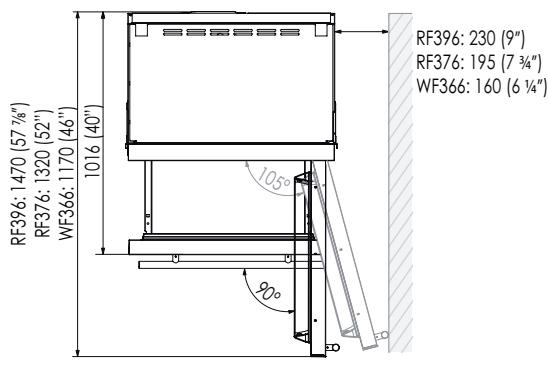

Dimensiones totales con puerta abierta 90°

RF396: 1470 mm (57 7/8")

RF376: 1320 mm (52")

WF366: 1170 mm (46")

Ángulo de apertura de la puerta

105°

Anchura

RF396: 886 mm (34 7/8")

RF376: 736 mm (29")

WF366: 586 mm (23")

Altura del aparato

2120 mm (83 1/2") + 25 mm (1")

Profundidad con puerta

635 mm (25")

Importante: el aparato puede colocarse sin problemas al lado de la pared, puesto que ya en esta solución, la puerta se abre más de 90°, permitiendo la apertura de los cajones. La medida que se indica al lado del aparato y la pared, sirve exclusivamente para garantizar la máxima apertura de la puerta a 105°.

Preparación para la instalación

Transporte al lugar de instalación y desembalaje

El aparato es muy pesado

Preste la máxima atención durante el movimiento y la manipulación para evitar daños a personas y bienes.

Transporte el aparato en posición vertical.

No lo transporte nunca sobre el lado frontal.

Tratándose de un aparato pesado y de gran tamaño, antes de transportar el aparato, infórmese sobre el modo de acceso al lugar donde se instalará (medidas de las puertas, espacios de movimiento en las escaleras, etc.).

El aparato está fijado en la base del embalaje (pallet) con cuatro soportes extraíbles.

Se recomienda utilizar un transportador manual para mover el aparato hasta el área donde se instalará y solo entonces quitar la base del embalaje.

Hay que transportar siempre el aparato en posición vertical. Si eso no fuese posible, transporte el aparato en posición horizontal sobre la parte trasera.

Una vez en el lugar de instalación, quite el embalaje y haga bajar el aparato lentamente del pallet.

Proceda de la siguiente manera:

■ Desenrosque los cuatro pernos ① que fijan el aparato en el pallet con una llave abierta de 17 mm (3/4") y quite los soportes de fijación ③ y ④.

Para quitar el soporte de fijación frontal ③ desenrosque algunas vueltas con una llave de 13 mm (1/2"), la tuerca de ajuste de las patas traseras ②, prestando atención para no forzar la tuerca con el fin de evitar daños al sistema de

ajuste de las patas.

■ Manejando el aparato desde atrás y utilizando un carro manual adecuado para el tamaño y el peso del mismo, há-galo bajar del pallet y póngalo en el suelo.

Preste la máxima atención para evitar cualquier daño al sue- lo.

Los suelos muy delicados deben protegerse con paneles de aglomerado, contrachapado u otro material adapto.

Conexión eléctrica e hidráulica

El filtro no puede garantizar la potabilidad del agua no destinada al consumo alimenticio.

Conecte solo a una red de agua potable.

No utilice reducciones o extensiones.

Si fuese necesario cerrar la llave de paso general, desactive primero el Ice Maker desde el Menu (vea el Manual de Uso).

Para la conexión eléctrica hay que prever una toma Schuko de 16A equipada con puesta de tierra y controlada por un interruptor omnipolar fácilmente accesible.

Para la conexión hidráulica (para los aparatos con máquina de hielo) hay que prever un grifo con conexión macho de 3/4 ", fácilmente accesible incluso con el aparato instalado. Para la conexión al grifo utilice exclusivamente el tubo incluso en el Manual del usuario proporcionado con el aparato.

El aparato debe ser conectado a la red de agua potable, respetando las disposiciones vigentes en el país donde el aparato se instala y prestando atención para instalar el car-tucho de filtro de agua, proporcionado con el aparato, siguiendo las instrucciones adjuntas.

El tubo del agua se puede moldear por calentamiento (t. máx 120°C/248°F), sin riesgos de estrechamiento (radio máx. de curvatura de 40mm - 1 5/8"). Por calentamiento se lo puede llevar de nuevo a la forma original.

Longitud del cable de alimentación 2,0 m (78 3/4")

Longitud del tubo de conexión del agua: 2,5 m (98 3/8")

Conexión eléctrica e hidráulica detrás del aparato

Serie: Integrated (Empotrado)

Serie: Free-Standing (Libre instalación)

Energías: Alternativas y Domótica

En caso de redes eléctricas alimentadas por energía alternativa (fotovoltaica, geotérmica, etc.) o sistemas de domótica es obligatorio instalar el Kit Energías Alternativas para integrar el aparato en la red eléctrica.

Serie: Integrated (Empotrado)

Proceda de la siguiente manera:

■ Desenrolle el cable eléctrico y conéctelo directamente a la toma de corriente de la pared.
- Controle que el aparato esté en Stand by y que las luces estén apagadas; de lo contrario pulse la tecla Unit ⚙ para apagar el aparato.
■ Conecte el tubo del agua al frigorífico en la zona trasera ①.

- Conecte el tubo al grifo utilizando las juntas incluidas en el Manual del usuario ②.

Serie: Free-Standing (Libre instalación)

Proceda de la siguiente manera:

■ Desenrolle el cable eléctrico y conéctelo directamente a la toma de corriente de la pared.
- Controle que el aparato esté en Stand by y que las luces estén apagadas; de lo contrario pulse la tecla Unit ⓤ para apagar el aparato.
- Conecte el tubo del agua a la conexión roscada de la base del aparato como se indica en la figura ①.

Parte frontal del aparato

- Conecte el tubo al grifo utilizando las juntas incluidas en el Manual del usuario ②.

Nivelación

Nivele el aparato regulando las patas y la ruedas traseras de la base del aparato.

Proceda de la siguiente manera:

■ Después de haber quitado el panel de cobertura inferior (mantenida en posición por los imanes), regule la altura de las patas delanteras ① con una llave de 17 mm (3/4").
■ Regule luego la altura de las ruedas traseras accionando las tuercas de regulación frontales ② con una llave de 13 mm (1/2").
■ Coloque de nuevo el panel de cobertura inferior.

Serie: Integrated (Empotrado)

Preparación de los paneles decorativos para puerta y cajones

Las medidas de los paneles están indicados en la tabla y los diseños a continuación.

Sin embargo, en función de las exigencias de alineación con los otros muebles de la cocina, el panel de la puerta del frigorífico puede ser más alto que el borde superior de la puerta y el panel inferior más bajo que el borde del cajón.

Los paneles se montan con soportes especiales que se enganchan en los dispositivos de fijación regulables ya montados en la puerta y el cajón y con angulares de anclaje y regulación vertical del panel.

Los soportes, angulares de unión y relativos tornillos de fijación se suministran con el aparato y se aplican en el panel siguiendo el esquema de perforación de las páginas siguientes.

Proceda de la siguiente manera:

Para aplicar los soportes en los paneles proceda como sigue: Se recomienda montar los angulares de unión antes de montar la manija.

Panel de la Puerta

Trace una línea que divida verticalmente el panel en dos partes iguales ①.

■ Empezando de la parte inferior del panel, marque la altura a la cual hacer los agujeros ②.

■ Siguiendo los datos de la tabla correspondiente al modelo escogido, marque primero el agujero más externo y luego el más interno ③.

Verifique que las marcas sean correctas apoyando los angulares sobre las marcas ④ y haga luego los agujeros prestando atención al espesor del panel ⑤.

■ Atornille los angulares de unión ⑥.

Panel del Cajón

Para el montaje del panel del cajón, consulte el montaje del panel de la Puerta con la diferencia que hay que tomar las medidas empezando del lado alto del panel y no del bajo como para la puerta ⑦ y el soporte se gira de manera especular respecto al de la puerta ⑧.

Preparación de los paneles decorativos para Frigorífico con un cajón

	Serie 90	Serie 75
A	897 (35 1/4 ")	747 (29 3/8 ")
B	418 (16 1/2 ")	343 (13 1/2 ")
C	418 (16 1/2 ")	343 (13 1/2 ")
F / G	354.5 (14")	279.5 (11")

ES

Posición de los agujeros

Preparación de los paneles decorativos para frigorífico con puerta de cristal y un cajón

	Serie 60
	Bisagra izda.	Bisagra dcha.
A	597 (23 1⁄2")	597 (23 1⁄2")
D	276.5 (10 7⁄8")	268 (10 1⁄2")
E	268 (10 1⁄2")	276.5 (10 7⁄8")
F / G	203.5(8")	203.5(8")
H	276.5 (10 7⁄8")	236.5 (9 3⁄8")
I	230.5 (9 1⁄8")	270.5 (10 5⁄8")

Medidas del agujero de la puerta
Posición de los agujeros

Medidas de los paneles modelo de un cajón

Es posible utilizar paneles con espesores entre 18 mm (3/4") y 28 mm (1 1/8"), con peso máximo de 23 kg (51 libras) para los paneles de las puertas y de 11 kg (25 lb) para los del cajón.

Serie	Anchura de la Puerta y el cajón A	Anchura del Agujero de la Puerta B
899	897 (35 1/4")	-
749	747 (29 3/8")	-
599	597 (23 3/4")	327 (12 7/8")

Ejemplos de cálculo

■ Integración en cocinas con columna de 2160 mm (85") totales de altura y zócalo de 150 mm (6") de altura.
(Nota: en el cálculo, la pata de regulación se considera en 0).

Cálculo del Cajón

Zócalo 187 - 150 = 37 mm (1 3/8") → 540 + 37 = 577 mm (22 3/4")

Cálculo de la Puerta Superior:

2160 - 2050 = 110 mm (4 1/4") → 1320 + 110 = 1430 mm (56 1/4")

Cálculo de la altura total:

150 + 577 + 3 + 1430 = 2160 mm (85")

Fijación de los paneles en puerta y cajón

Una vez aplicados los soportes y los angularse en los paneles, comience a instalar desde el cajón inferior.

Proceda de la siguiente manera:

■ Atomille solo parcialmente los tornillos inferiores en los elementos de fijación ①.

Enganche el panel en el cajón empezando de los angulares de regulación inferior ②,

Se puede regular entonces la alineación del panel respecto a los muebles adyacentes usando los soportes y los angulares de alineación ③ atornillando o desatornillando el tornillo en el soporte. Manteniendo el tornillo un poco flojo, mueva el panel a la derecha y a la izquierda para centrarlo en el panel de la puerta o en el resto de los muebles de la cocina.

Alineación en profundidad: desde el interior del cajón, después de haber levantado la junta magnética acerque o aleje el panel de la puerta mediante los agujeros ④ y luego bloquee el panel usando los agujeros ⑤.

Enganche el panel en los elementos de fijación, colocando primero los angulares de alineación superiores ⑥,

Se puede regular entonces la alineación del panel respecto a los muebles advacentes usando los soportes y los angulares de alineación ⑦ y ⑧.

■ Alineación vertical: atornillando o desatornillando el tornillo en el soporte, levante o baje el panel ⑨.

Alineación en profundidad: desde el interior de la puerta, después de haber levantado la junta magnética acerque o aleje el panel de la puerta mediante los agujeros ⑩ y bloquee el panel en su posición usando los agujeros ⑪.

Una vez regulado el panel, controle que la junta esté en la posición correcta en su alojamiento para evitar el mal funcionamiento del aparato.

Instalación en el compartimento

Empotramiento del aparato individual

Los perfiles de aluminio se pueden usar para cerrar los espacios entre el aparato y los muebles adyacentes u otro aparato de al lado.

Proceda de la siguiente manera:

■ Empuje el aparato en el compartimento de instalación ①

Si el aparato se debe colocar en un compartimento cerrado, en la parte superior, hay que garantizar un respiradero de aireación trasero conectado con el exterior. Los paneles decorativos de la puerta y los cajones deberán montarse antes de empujar el aparato en el compartimento de instalación.
■ Verifique que las patas y las ruedas traseras estén niveladas antes de empotrar el aparato.
Fije el aparato en los muebles adyacentes atornillando en los muebles los dos perfiles laterales ya montados en el aparato ②.
Para realizar la operación con facilidad, mantenga la puerta y el cajón abiertos.

■ Monte los marces de cobertura en los perfiles, insertándolos lateralmente ③ y luego apriete con fuerza hasta escuchar un "clic".

Esquema de montaje de los perfiles laterales

A Perfil de conexión lateral
B Marco de cobertura lateral

Empotramiento combinación

Accesorios necesarios que se piden por separado
■ Kit conexión central

Los perfiles de aluminio se pueden usar para cerrar los espacios entre el aparato y los muebles adyacentes u otro aparato de al lado.

Proceda de la siguiente manera:

■ Posicione los aparatos delante del compartimento ① dejando el espacio suficiente para trabajar detrás de los aparatos.

• Sitúese detrás de los aparatos para montar los angulares de unión.
  Fije un lado del angular superior e inferior primero en uno de los aparatos y luego en el otro. ②.

Acerque ahora los aparatos frontalmente y fijelos uniendo entre ellos los dos perfiles utilizando los remaches suministrados ③.

Asegure los aparatos en su posición fijándolos en la parte alta colocando un angular como se indica en la figura ④.

■ Complete montando el marco de cobertura central, empujando hasta escuchar un "clic" ⑤.

■ Empuje los aparatos unidos de esa manera en el compartimento de instalación ⑥.

Si el aparato se debe colocar en un compartimento cerrado, en la parte superior, hay que garantizar un respiradero de aireación trasero conectado con el exterior. Los paneles decorativos de la puerta y los cajones deberán montarse antes de empujar el aparato en el compartimento de instalación.

■ Verifique que las patas y las ruedas traseras estén niveladas antes de empotrar el aparato.

Fije cada aparato en los muebles adyacentes atornillando en los muebles los dos perfiles laterales ⑦ ya montados en los aparatos.

Para realizar la operación con facilidad, mantenga la puerta y el cajón abiertos.

■ Monte los marcos de cobertura ⑧ en los perfiles, insertándolos lateralmente y luego apriete con fuerza hasta escuchar un "clic" (como para el empotramiento del aparato individual).

Esquema de montaje de los perfiles centrales y laterales

A Perfil de conexión
B Marco de cobertura de aluminio
D Perfil de conexión central
E Marco de cobertura central

Combinación libre instalación

Proceda de la siguiente manera:

■ Posicione los aparatos delante del compartimento dejando el espacio suficiente para trabajar detrás de los aparatos.
■ Sitúese detrás de los aparatos para el montaje ①.

Acerque ahord los aparatos frontalmente y fijelos uniéndolos entre ellos en la parte superior, colocando un angular como se indica en la figura ② y en la parte inferior ③.

■ Verifique que las patas y las ruedas traseras estén niveladas.

Montaje de la seguridad antivuelco

Para evitar el peligro de vuelco del aparato en el caso de que se abran las puertas y los cajones con carga total, es obligatorio instalar dos angulares que fijen la parte superior del aparato en la pared.

Proceda de la siguiente manera:

■ Los angulares se colocan como se indica en la figura utilizando los tornillos y los tacos de expansión suministrados.
Posicione un angular en la parte superior del aparato, haciéndolo coincidir con los agujeros de fijación y acérquelo a la pared ①.

■ Marque la posición de los agujeros con un lápiz ②.

Haga un agujero en la pared con una punta de 8 mm (3/8") e inserte el taco de expansión ③.

Posicione el angular y fijelo primero en la parte superior del frigorífico y luego en la pared ④.

Asegúrese de que los angulares estén bien fijados antes de abrir los cajones y la puerta, sobre todo si los paneles ya están montados.

Montaje de la seguridad antivuelco: empotramiento total

■ Posicione los soportes y fijelos en la pared ①, quite la rejilla de aireación ② y el cierre frontal ③.

■ Haga la conexión eléctrica e hídrica ④ y empuje el aparato ⑤.
- Inserte los soportes en los agujeros traseros ⑥.

■ Fije los soportes y reinstale las piezas desmontadas ⑦.

Montaje de las manijas en las partes frontales inox

Para fijar las manijas en la puerta y el cajón proceda como se indica.

Proceda de la siguiente manera:

■ Inserte las arandelas de separación de la manija en los dos pernos de la puerta y el cajón ①.

■ Atornille los tornillos Allen de la manija ②.

Los tornillos de fijación deben apretarse a fondo usando una llave Allen de 2,5 mm (1/8").

Ventilación

Serie: Integrated (Empotrado)

La ventilación está garantizada por un sistema de aire forzado a través de una rejilla situada en la parte baja del aparato. Si se hubiera previsto un zócalo frontal, el mismo debe tener una apertura que garantice la ventilación correcta del aparato como en el diseño.

El tipo de perforación del zócalo frontal (por ej. eje vertical u horizontal) es a discreción, deberá garantizar, sin embargo, una superficie abierta igual al 50% del total.

En tal caso, para mejorar aún más la ventilación, se sugiere

quitar la rejilla original.

La rejilla de ventilación está fijada magnéticamente en el aparato y el usuario puede quitarla con facilidad para el control y la limpieza del condensador por posibles acumulaciones de polvo.

Si la rejilla está cubierta parcialmente por el zócalo de la cocina, le recomendamos quitarla para favorecer la ventilación.

	Serie 90	Serie 75	Serie 60
A	860 (33 7/8 ")	740 (29 1/8 ")	560 (22")
B	>100 (4")
C	10 ( 3/8 ")
	50%

Serie: Free-Standing (Libre instalación)

La ventilación está garantizada por un sistema de aire forzado a través de una rejilla situada en la parte alta del aparato. No hay que cubrir nunca esa rejilla con paneles u otros elementos que puedan reducir su función.

Control al final de la instalación

☑ Controle que las patas estén instaladas correctamente.
☑ Controle que la conexión a la red de agua no tenga pérdidas de agua y que el grifo de cierre sea fácilmente accesible.
☑ Controle que la conexión eléctrica haya sido realizada correctamente y que el enchufe y el interruptor omnipolar específico sean fácilmente accesibles.
√ Controle que el aparato esté perfectamente alineado con los muebles adyacentes.
√ Controle que todas las cintas adhesivas o protecciones temporales internas o externas se hayan quitado.
√ Controle la perfecta estanqueidad de las puertas y el deslizamiento de cajones y estantes.

Puesta en funcionamiento

■ Abriendo la puerta, por lo general se visualiza en el panel de control el mensaje "Stand-by", mientras que todas las teclas del panel están apagadas.

Stand by

Para encender el aparato, accione 3 segundos la tecla Unit Ⓑ. En la pantalla aparecerá unos 2 minutos la leyenda "Initial test", luego de lo cual entrarán en función los compresores que quedarán activos hasta alcanzar la temperatura por defecto programada en la fábrica. Recuerde que ese período podría durar varias horas. Si el aparato está equipado con máquina de hielo, antes de activarlo, asegúrese de que el cartucho del filtro del agua esté instalado y llene con agua el circuito hidráulico.

Active luego la máquina de hielo utilizando la tecla Ice Maker ^® .

Para más informaciones sobre el funcionamiento del aparato, consulte el Manual de Uso.

Si al encender por primera vez no aparece la leyenda Stand by, pero aparecen Fridge too warm, Fresco too warm, Freezer too warm y/o mensajes sonoros, significa que el aparato ya ha iniciado el procedimiento de enfriamiento. En ese caso desactive cualquier mensaje sonoro rozando la tecla Alarm, cierre la puerta y espere hasta que alcance la temperatura programada.

Se recomienda dejar en funcionamiento el aparato vacío y con la puerta y el cajón cerrados antes de introducir los alimentos.
