Tipo de producto	Motor de puerta de garaje
Características técnicas principales	Compatible con puertas de garaje seccionales y basculantes
Alimentación eléctrica	230 V AC
Dimensiones aproximadas	Longitud: 40 cm, Ancho: 20 cm, Altura: 15 cm
Peso	Aproximadamente 4 kg
Compatibilidades	Compatible con los controles remotos Chamberlain y los sistemas de seguridad
Tipo de batería	No aplicable (alimentación de red)
Tensión	230 V
Potencia	600 W
Funciones principales	Apertura y cierre automáticos, control remoto, seguridad anti-retroceso
Mantenimiento y limpieza	Verificar regularmente las fijaciones y limpiar el motor con un paño seco
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del servicio al cliente Chamberlain
Seguridad	Sistema de seguridad anti-retroceso, detección de obstáculos
Información general útil	Instalación recomendada por un profesional para garantizar la seguridad y el buen funcionamiento

Preguntas frecuentes - 5580-2 CHAMBERLAIN

¿Cómo reiniciar el control remoto CHAMBERLAIN 5580-2?

Para reiniciar el control remoto, mantenga presionado el botón 'L' y el botón 'S' al mismo tiempo durante aproximadamente 15 segundos hasta que la luz se apague.

¿Qué hacer si el control remoto no funciona?

Primero, verifique la batería del control remoto. Si la batería está baja o descargada, reemplácela. Si el problema persiste, intente reiniciar el control remoto.

¿Cómo programar el control remoto con el sistema de apertura de garaje?

Para programar el control remoto, presione el botón de programación en el motor de la apertura de garaje, luego presione el botón del control remoto que desea programar hasta que la luz parpadee.

El control remoto funciona a una distancia reducida, ¿qué hacer?

Asegúrese de que no haya obstáculos entre el control remoto y el receptor. También verifique que la batería esté en buen estado. Si el problema persiste, comuníquese con el soporte técnico.

¿Cómo reemplazar la batería del control remoto?

Para reemplazar la batería, abra la tapa en la parte posterior del control remoto y retire la batería usada. Inserte una nueva batería tipo 3V CR2032 respetando la polaridad, luego cierre la tapa.

¿Es compatible el control remoto CHAMBERLAIN 5580-2 con todos los modelos de abridores de puertas de garaje?

El control remoto CHAMBERLAIN 5580-2 es compatible con la mayoría de los abridores de puertas de garaje CHAMBERLAIN fabricados después de 1993. Verifique la compatibilidad con su modelo específico.

¿Qué hacer si la luz del control remoto no se enciende?

Si la luz no se enciende, esto puede indicar que la batería está descargada. Reemplace la batería y verifique nuevamente. Si el problema persiste, considere contactar al servicio al cliente.

¿Cómo verificar si el control remoto está correctamente programado?

Para verificar la programación, intente abrir o cerrar la puerta del garaje con el control remoto. Si funciona, la programación es correcta. De lo contrario, intente nuevamente el procedimiento de programación.

El control remoto emite señales intermitentes, ¿qué hacer?

Esto puede deberse a una batería baja o a interferencias. Intente reemplazar la batería y asegúrese de que no haya otros dispositivos electrónicos cercanos que puedan causar interferencias.

MANUAL DE USUARIO 5580-2 CHAMBERLAIN

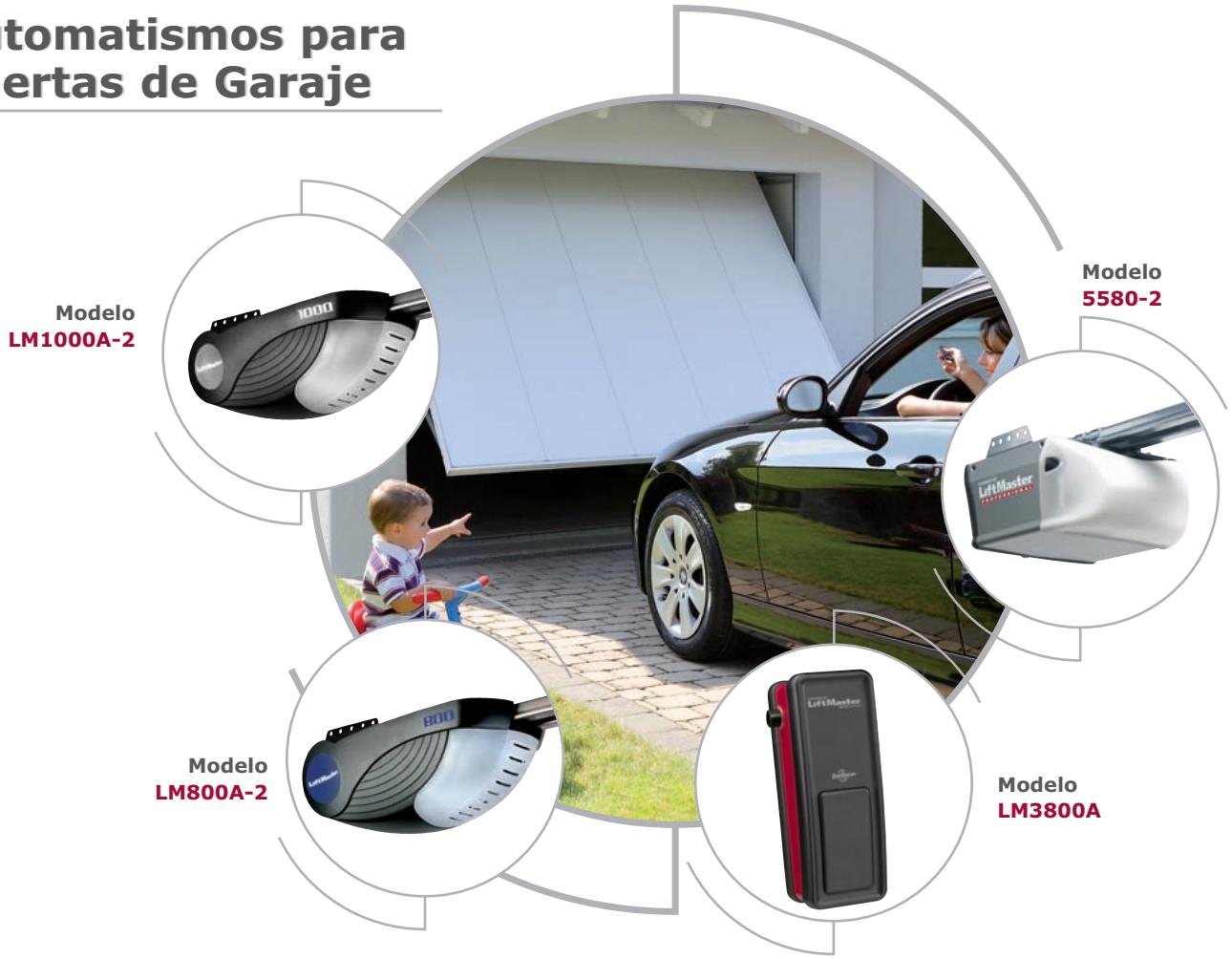

Automatismos para Puertas de Garaje

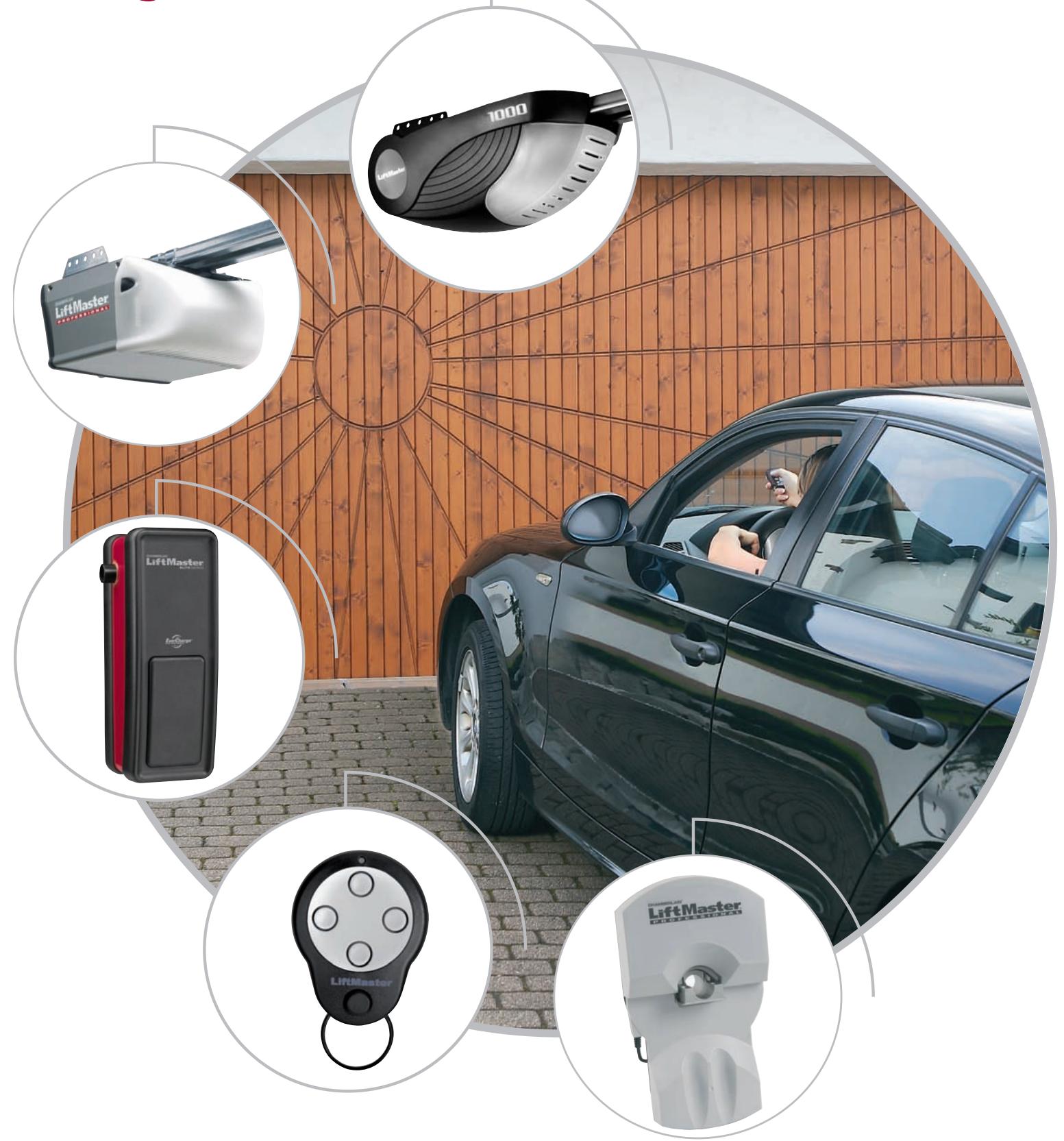

Catalogo de Productos

Automatismos para Puertas de Garaje

Todoos automatismos (LM3800A en parte) seenta un system de detection de fuerzas con registrar automatico, limites electricos faciles de programar, technologia de codigo dinamico, transformador de bajo consumo, terminales de cable de rapi dconexion, cuadro electricona con diagnosticos, 1 luz *230V/40W con retardo alumbrado ajustable en 2,5 minuto, antenna, conexion de luz intermitente puerta a puerta.

Cabezal automatismo especcico y guía C en acero de capena o correa en 30mm por separado.

Automatismos para Puertas de Garaje LM1000A-2

Incluye:

Motor de CC 24V

Arranque suave/parada suave silencioso

Automatism: porcedena o por correa Cierre automatico

Salida de tension 24V de CC

Control inalámbrico de pared

Cabezal de automatismo para riel de conexión<rápida

Soporte para guía C con espacio libre bajo

Motor de 5 años/garantía completa de 2 años

Certificado por TÜV para cumplir EN12453

Puertas de hasta 130kg / 13,5m^2

Descripción:

1000N, 230-240V/50Hz, 190W, Tn=10Nm

De reduccion significa: engranaje 63:1

Capacidad de elevacion: automatico 0-100kg

Velocidad de avance: aprox. 160mm/seg.

Peso transporte, c眩zal: 7,5kg

Consumo energia electrica en stand-by: 5,5W

Radio:

Receptor superheterodino Smart 433,92MHz 64 registros de memoria

Dos mini-control remotode 4 canales con

Códio dinámico

Con instrucciones de uso en 12 idiomas de UE y set de cable Schuko

Automatismos para Puertas de Garaje LM800A-2

Incluye:

Motor de CC 24V

Arranque suave/parada suave silencioso

Automatismo: por cadena o por correa

Cierre automatico

Salida de tension 24V de CC

Panel de control multifunctional,

Cabezal de automatismo para riel de connexion rápida

Soporte para guía C con espacio libre bajo

Motor de 4 años/garantía completa de 2 años

Certificado por TÜV para cumplir EN12453

Puertas de hasta 110kg / 13,5m^2

Descripción:

De reduccion significa: engranaje 63:1

Capacidad de elevacion: automatico 0-80kg

Velocidad de avance: aprox. 160mm/seg.

Peso transporte, c眩zal: 7.5kg

Consumo energia electrica en stand-by: 5W

Radio:

Receptor superheterodino Smart 433,92MHz

32 registros de memoria

Dos mini-control remotode 3 canales con

código dinámico

Panel de control multifunctional

Con instrucciones de uso en 12 idiomas de UE y set de cable Schuko

Automatismos para Puertas de Garaje 5580-2

Incluye:

LMotor CA de alto rendimiento

Soporte para guía C con espacio libre bajo

Garantía completa de 2 años

Certificado por TÜV para cumplir EN12453

Puertas de hasta 110kg / 13,5m^2

Descripción:

800N, 230-240V/50Hz, 400W, 2,5A

De reduccion significa: engranaje 16:1

Capacidad de elevacion: automatico 0-80kg.

Velocidad de avance: aprox. 133mm/seg.

Peso transporte, cabezal: 12,2kg

Consumo energia electrica en stand-by: 2,6W

Radio:

Receptor superheterodino 433,92MHz Smart. 8 registros de memoria

Dos mini-control remoto de 3 canales con Código dinámico

Con instrucciones de montaje en 12 idiomas de UE y set de cable Schuko

Automatismos para Puertas de Garaje LM60A

Incluye:

Motor de CC 24V

Arranque suave/parada suave silencioso

Accionamento: por cadena

Pulsador iluminado

1 bombilla *24V/25W

Garantía completa de 2 años

Certificado por TUV para cumplir EN12453

Puertas de hasta 90kg / 10,7m²

Descripción:

600N, 230-240V/50Hz, 100W, Tn=5Nm

De reduccion significa: engranaje 63:1

Capacidad de elevacion: automatico 0-60kg

Velocidad de avance: aprox. 160mm/seg.

Peso transporte, cabezal: 12,5kg

Consumo energia electrica en stand-by: 4W

Radio:

Receptor superheterodino Smart 433,92MHz
12 registros de memoria

Un mini-control remoto de 3 canales con número dinámico

Con instrucciones de montaje en 17 idiomas de UE y euro pin de contacto

Automatismos para Puertas de Garaje LM3800A

Incluye:

Automatismo con arbol de transmisión 24V

Arranque suave/parada suave silencioso

Control electrónico

Embrague para árbol de transmisión de 1"

pulgada

Interruptor con flecha con cable

Soporte de montaje a pared

Cierre Automático

Garantía completa de 2 años

Certificado por GS para cumplir EN12453

Puertas de hasta 130kg / 13,5m^2

Descripción:

10Nm (máx. 40Nm), 230-240V/50Hz, 190W

Capacidad de elevacion: automatico

Velocidad de avance: aprox.: 24 & 36 rpm

Peso transporte, cabezal: 13kg

Consumo energia electrica en stand-by: 5W

Batería de reserva possible

Radio:

Receptor superheterodino Smart 433,92MHz

64 registros de memoria

Dos mini- control remoto de 3 canales con

código dinámico

Con instrucciones multi linguas de UE y set de cable Schuko

Accesorios Premium incluidos

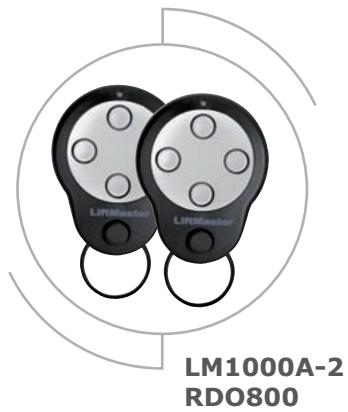

Mini control remoto de 4 canales

Control inalámbrico de pared

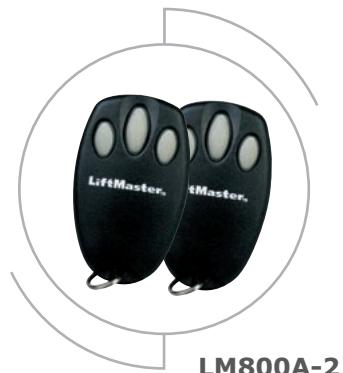

Mini control remoto de 3 canales
LM800A-2

5580-2

LM3800A

RDO800

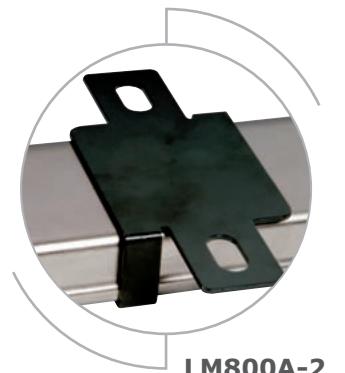

Soporte para guía C con espacio libre bajo
LM800A-2 LM1000A-2 5580-2

Para LM1000A-2, LM800A-2 y 5580-2. LM60A, solamente de cada.

Especificar cabeza automatismo y guía porSeparated.

Todas las guías seenta con un dispositivo tensor automatico deadena o correa.

Altura de seguridad de gálibo vertical-Requerida: Guía C de 30mm

CADENA

Modelo

Descripción

7023CR3

1- pieza guía C,cedena,para puertas de 2,3m

7025CR3

1-pieza guía C,cedena,para puertas de 2,5m

7030CR3

1-pieza guía C,cedena,para puertas de 3,0m

7223CR3

2-piezas guía C,cedena,para puertas de 2,3m

7423CR3

4-piezas guía C,cedena,para puertas de 2,3m

7010CR3

Material completo para extension, guía C, 1,0m,cedena

CORREA

Modelo

Descripción

1- pieza guía C, correa, para puertas de 2,3m

8023CR3

1- pieza guía C, correa, para puertas de 2,5m

8025CR3

1- pieza guía C, correa, para puertas de 3,0m

8030CR3

2-pieza guía C, correa, para puertas de 2,3m

8223CR3

4-pieza guía C, correa, para puertas de 2,3m

8423CR3

4-pieza guía C, correa, para puertas de 3,0m

8430CR3

Material completo para extension, guía C 8030CR3 de 1,0m, correa 4,0m

Recomendación de motor/guía

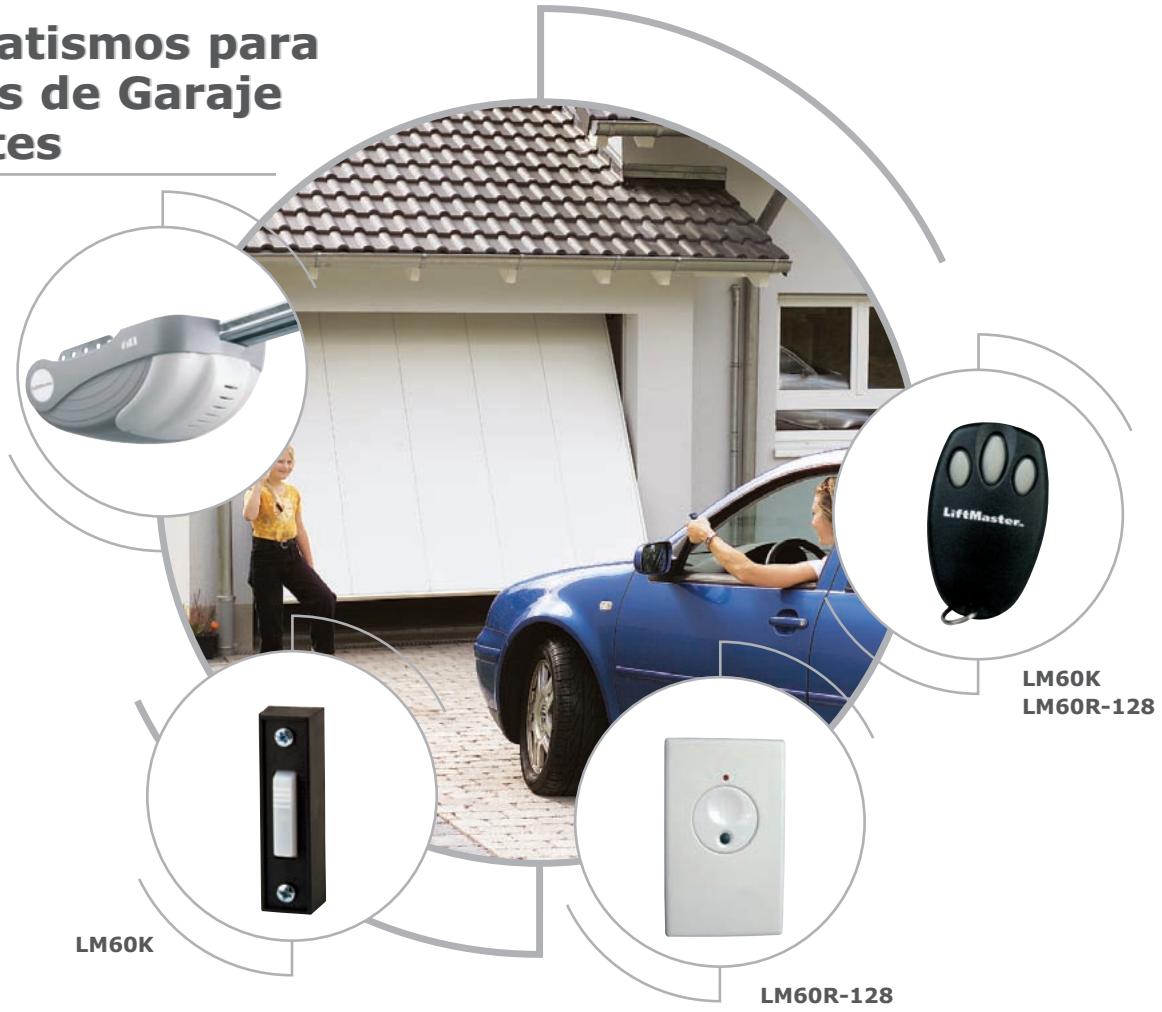

Automatismos para Puertas de Garaje Paquetes

Modelo LM60

Paquete de Automatismos para Puertas de Garaje LM60K

Incluye:

Motor de DC 24V

Arranque suave/parada suave silencioso

Accionamento: por cadena

Pulsador iluminado

4 piezas guía C para puertas de hasta 2.3m

1 bombilla *24V/21W

Garantía completa de 2 años

Certificado por TÜV para cumplir EN12453

Puertas de hasta 90kg / 10,7m^2

Descripción:

600N, 230-240V/50Hz, 100W, Tn=5Nm
De reduccion significa: engranaje 63:1

Capacidad de elevacion: automática 0-60kg

Velocidad de avance: aprox. 160mm/seg.
Peso transporte, cabezal: 18kg

Consumo energia electrica en stand-by: 4W

Radio:

Receptor superheterodino Smart 433,92MHz
12 registros de memoria

Un mini-controlremoto de3 canales con
csgido dinamico

Con instrucciones de montaje en 17 idiomas de UE y euro pin de contacto

Paquete de Automatismos para Puertas de Garaje LM60R-128

Incluye:

Motor de DC 24V

Arranque suave/parada suave silencioso

4 piezas Guía C para puertas de hasta 2.3m

1 bombilla *24V/21W

Garantía completa de 2 años

Certificado por TÜV para cumplir EN12453

Puertas de hasta 90kg / 10,7m^2

Descripción:

600N, 230-240V/50Hz, 100W, Tn=5Nm

De reduccion significa: engranaje 63:1

Capacidad de elevacion: automatico 0-60kg

Velocidad de avance: aprox. 160mm/seg.

Peso transporte, c眩zal: 18kg

Consumo energia electrica en stand-by: 4W

Radio:

Receptor superheterodino Smart 433,92MHz
12 registros de memoria

Un mini- control remot de 3 canales con.)
csgido dinamico

Con instrucciones de montaje en 17 idiomas de UE y euro pin de contacto

Automatismos para Puertas de Garaje

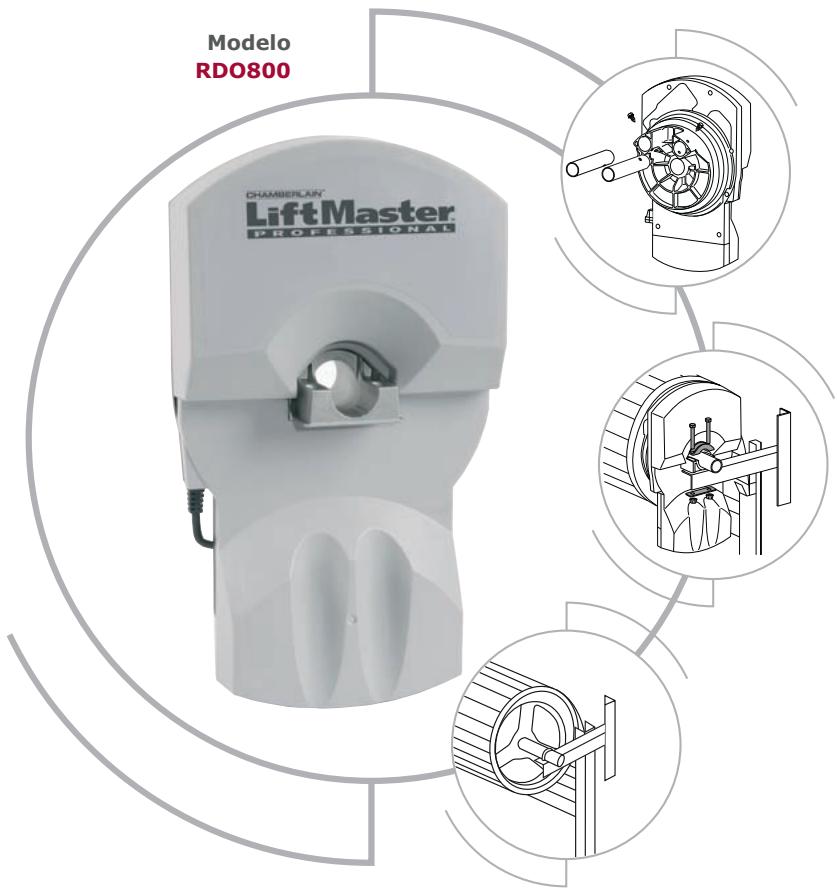

Automismo para Puertas Enrollables RDO800

Incluye:

Motor de DC 24V, 433MHz

Para puertas de Garage dobles o de un coche

Arranque suave/parada suave silencioso

Ajuste de fuerza automatico

Garantía completa de 2 años

Certificado por TÜV para cumplir EN12453

Puertas hasta de 100kg / 12m^2

Descripción:

550 N (nominal), Tn=18Nm, 230-240V/50Hz, 90W

Capacidad de elevacion: automatico 0-55kg

Altura de puerta 4,5m max.

Peso transporte: 10kg

Consumo energia electrica en stand-by: 5,5W

Batería de reserva possible

Radio:

Receptor superheterodino Smart 433.92MHz

64 registros de memoria

Dos mini- control remoto de 3 canales con9digo

dinamic

Con instrucciones de montaje en Ingles y 3-PIN plug Británico.

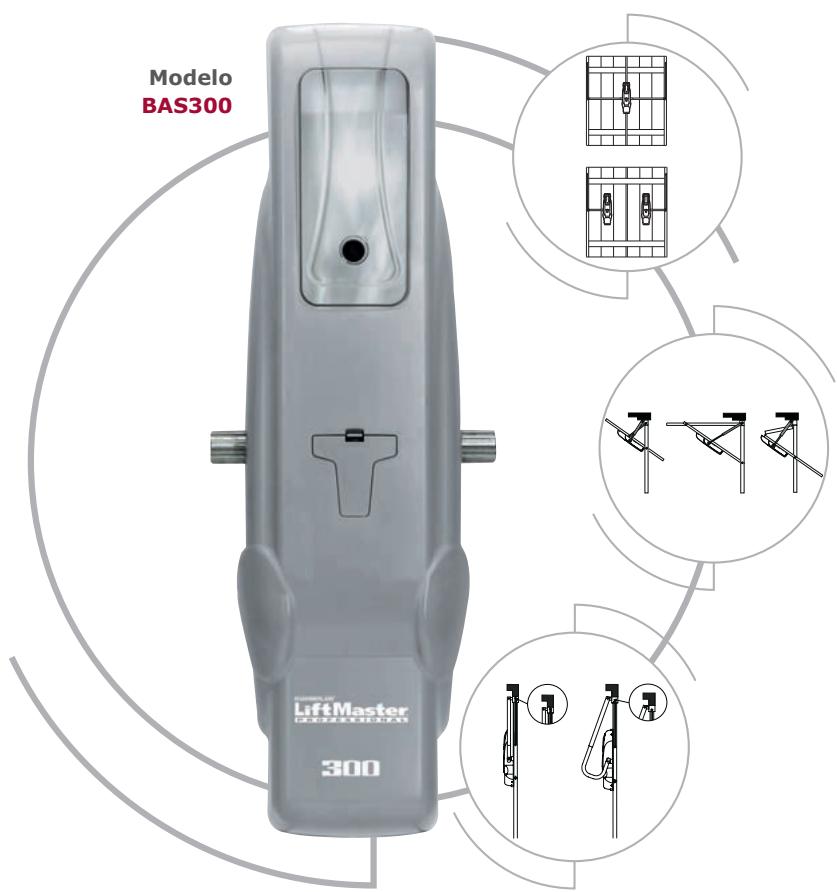

Automatismos para Puertas Basculantes BAS300

Incluye:

• Motor CA de alto rendimiento
• Luz incorpora da al garage
• Botón en la cubierta
• Mecanismo de desbloqueo manual con llave
• Recinto resistente al agua

Modelo:

BAS300K

Con un mini control remoto de 3 canales (94335E),

Sensors IR

(771E), interruptores de limite, sensor RPM,

Tablero de control (CB3), 433MHz superheterodino

Radio con número dinamico

BAS300

Para uso de Automatismo dual

Descripción:

350Nm 230-240V/50Hz, 400W, 1,8A

Reducción significa: De engranaje: 700:1

Capacidad de elevacion: 1 motor 8m^2 , 2 motores 14m^2

Grado de proteccion: IP44

Tiempo de recorro: aprox.: 14 sec. (90^)

1 luz 1x230V/40W

Peso transporte, cabezal: 11,5kg

Consumo energia electrica en stand-by: 6W

Certificado por Nemko para cumplir EN12453

Sensores IR para puertas de hasta 14,0m^2

Especificaiones Generales de los Automatismos LiftMaster

Conveniencia/seguridad

Mecanismo de desbloqueo rápido

La carretilla se reconecta automatistically

Ajuste del modo de desconexión de la carretilla

Ventilación/abertura para mascota

Parada de emergencia y reversa completa

ARRIBA: Parada de emergencia

Cierre automatico (dependiendo del Modelo)

Conexión de luz parpadeante(dependiendo del modelo)

Interruptor de Puerta- a - Puerta (dependiendo del modelo)

General

Tip de lógica: Microprocesador de estado solido con amortiguidor de onda incorporaada

Retardo ligero de estado sólido

Ajustes de fuerzas: Segmentado - Aprendizaje automatico

Longitud de la cierra: 1,2

Radio Controles Digitales

El tablero de control cuenta con un "botón inteligente" exclusivo para programar loscottigos del trasmisor a la memoria del receptor.

RF Module: 433.92MHz - AM superheterodino

Descifrador de número dinémico o Billion Code

Temperatura de operación: -30°C a +65°C

Batería (Control remoto): 2x3V o 1x3V (94335E)

El control remoto debe programarse del automatismo o del tablero de control.

El control remoto debe programarse para controlar la luz del automatismo.

El control remoto debe programarse para su functiOnamento abrir/ cerrar/ parar.

Duración de la luz de 2-1/2 ajustable a 1-1/2, 2-1/2, 3-1/2, 4-1/2 horas.

La luz del automatismoDebe programare para encender cuando la viga del IR está quebrada

Para garantizarles una operation correcta, le ayudamos a diagnosticar el problema en caso de fallas.

A través de las senales simples de parpadeo sabrá que hacer rápidamente.

Ejempio: LM1000A-2, LM800A-2, LM60

1 Parpadeo:	The Protector SystemTM (Sistema Protector) abre, mal alineado o un objeto ha obstruido el IR por más de 4segundos.
2 Parpadesos:	The Protector SystemTM (Sistema Protector)algún alambre esta:puesto en cortocircuito oconectado al revés.
3 Parpadesos:	Alambre del botón del control de la puerta o de pared:puesto en cortocircuito.
4 Parpadesos:	sensor IR mal alineado (módulo de interfaz o sensor LED parpadea) o parcialmentebloqueado.
5 Parpadesos:	Ninguna RPM en la primer世代 del recorro. El motor se atascó o la electrónica no vio la sealsde la RPM. La unidad parará o invertirá en 1世代.
6 Parpadesos:	La RPM causó una revocación (ajuste de bajo potencia).
7 Parpadesos:	Problemas con el tablero de control (Desconectar y volver a conectar el automatismo).
9 Parpadesos:	Ningún punto de referencia detectado durante el recorro.
Parpadeo Rápido:	Recibiendo número del transmisor.(Automismo no necessariamente programado para responder)

Instala todos los Automatismos a EN12453 y/o IEC60335-95-2

Todoos Automatismos LiftMaster cumplen con las reglas de la EU.

Todas las carretillas de los operadores en fuerza del impacto, sensores de fuerza, puerta, peso, y tamanos han sido certificadas y verificadas por TÜV-Rheinland.

Todo los operadosCNTAN con la aprobacion TUV ymarca CE

Todoos Automatismos son compatibles con elsystemaHomeLink.

Tel.: [phone]

Fax: [phone]

Tel.: [phone]

Fax: [phone]

Tel.: [phone]

Fax: [phone]

Tel.: [phone]

Fax: [phone]
