R 56 C - Calefacción suplementaria ZIBRO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Calefacción auxiliar de petróleo (convector)
Marca	ZIBRO
Modelo	R 56 C
Combustible	Petróleo puro de alta calidad (ej. Zibro Plus Extra, Zibro Plus Kristal)
Potencia calorífica máx.	2400 W (200 g/h)
Consumo de combustible	0,25 L/h (200 g/h) en posición máxima
Autonomía del depósito	Mínimo 16 horas
Capacidad del depósito extraíble	4 litros
Dimensiones (L × P × A)	428 × 295 × 513 mm
Peso	9 kg
Alimentación	2 pilas R20 (tamaño D, 1,5 V) para el encendido eléctrico
Tipo de mecha	Tipo F
Encendido	Eléctrico (pulsador, no usar cerillas)
Volumen mínimo de la habitación	40 m³ (sin ventilación adicional, prever una abertura de 50 cm²)
Volumen mínimo sin renovación de aire	37 m³
Funciones principales	Ajuste de altura de llama, encendido eléctrico, parada de emergencia, sistema Safe top (parte superior templada)
Seguridad	Dispositivo de seguridad (parada si depósito levantado >5s), detector de vuelco, tecla de parada de emergencia, parte superior templada Safe top
Mantenimiento	Limpiar con un paño seco; verificar y limpiar el filtro de combustible (con petróleo o soplador, nunca con agua); dejar que el convector consuma totalmente el combustible al final de la temporada para prolongar la vida útil de la mecha
Piezas de desgaste y reparabilidad	Mecha (tipo F), pilas, encendedor (filamento) y bomba manual son consumibles no cubiertos por la garantía; el cambio de mecha se describe en el manual
Garantía	2 años (excepto consumibles) a partir de la fecha de compra, previa presentación del comprobante de compra original

Preguntas frecuentes - R 56 C ZIBRO

¿Qué tipo de combustible usar con la calefacción ZIBRO R 56 C?

Use exclusivamente petróleo puro de alta calidad, sin agua, como Zibro Plus Extra o Zibro Plus Kristal. Un combustible inadecuado puede provocar depósitos de carbono, combustión imperfecta y reducir la vida útil del aparato.

¿Por qué no se enciende mi calefacción ZIBRO R 56 C?

Verifique primero las pilas (2x R20): deben estar colocadas correctamente y tener suficiente potencia. Asegúrese de que el depósito extraíble contiene combustible y que la mecha está empapada (espere 30 minutos después del llenado). Si el encendedor está defectuoso, contacte a su distribuidor.

¿Cómo ajustar la llama del ZIBRO R 56 C?

La altura de la llama se ajusta mediante el mecanismo de ajuste de altura de la llama (marca 2). Las alturas máxima y mínima permitidas se indican en la figura P del manual. Una llama demasiado alta produce hollín, una llama demasiado baja desprende olores y desgasta la mecha.

¿Qué hacer si mi calefacción desprende olor a quemado o a petróleo?

Verifique que el quemador esté bien vertical (debe moverse fácilmente a izquierda/derecha). Use combustible nuevo y adecuado. Si el olor persiste, limpie el filtro de combustible o haga que consuma totalmente el combustible (en el exterior) para quemar los depósitos. En caso de olor persistente, consulte a un profesional.

¿Cómo mantener el filtro de combustible?

Retire el depósito extraíble, luego el filtro de combustible (fig. N). Límpielo con petróleo o un soplador (nunca con agua). Vuelva a colocarlo. Verifique regularmente para evitar obstrucciones.

¿Qué volumen de habitación es necesario para usar el ZIBRO R 56 C de forma segura?

Para una habitación normalmente ventilada, el volumen mínimo es de 40 m³. Si el volumen es inferior, debe entreabrir una ventana o puerta de aproximadamente 2,5 cm. En habitaciones sin renovación de aire, el volumen mínimo es de 37 m³.

¿Cómo apagar la calefacción en emergencia?

Presione la tecla de seguridad (marca 1, fig. M). Esto corta inmediatamente el suministro de combustible y apaga la llama. En caso de emergencia, también puede usar un extintor tipo B (ácido carbónico o polvo).

La calefacción se apaga sola, ¿por qué?

Causas posibles: depósito extraíble vacío (llénelo), presencia de agua en el filtro (séquelo), agua en el depósito inferior (consulte a un profesional), o endurecimiento de la parte superior de la mecha (deje que el convector consuma todo su combustible).

¿Cómo cambiar la mecha del ZIBRO R 56 C?

Apague y deje enfriar el aparato. Retire el depósito extraíble y las pilas. Desmonte la cubierta (3 tornillos) y el soporte del quemador. Reemplace la mecha en el anillo de mecha siguiendo los 18 pasos del manual (capítulo L). Después del montaje, espere 1 hora antes de encender.

¿Puedo usar mi calefacción ZIBRO R 56 C en una caravana o un barco?

No, el manual prohíbe el uso en caravanas, barcos y cabinas de vehículos. El aparato requiere una habitación con ventilación suficiente y no debe usarse por debajo del nivel del suelo ni por encima de 1500 m de altitud.

MANUAL DE USUARIO R 56 C ZIBRO

Le felicitamos por la compra de su Zibro Kamin, la primeramarca de estufas portátiles. Usted acaba de comprar un producto de calidad absoluta, que le daráplenasatisfacción durante muchos años, a condidión que lo utilizes debidamente. Por lo tanto, es importante que lea primero este manual del usuario, para un máximo rendimiento y使用权 de su estufa.

En nombre del fabricante le-ofrecemos una garantia de 24 meses para toda
clase de faltas de fabricacion y de material.

Le deseamos mucho y agradable calor, con su nuevo Zibro Kamin.

Un cordial salute,

PVG International b.v.

Departamento Atencion al Cliente

1 LEA PRIMERO LAS INSTRUCCIONES DE USO.

2 EN CASO DE DUDA, CONSULTE A SU DISTRIBUTOR.

3 PARA LEER Este MANUAL, DESPLIEGUE LA ÚLTIMA PÁGINA.

EL USO A GRANDES RASGOS

Estos son los pasos a seguir para la utilizacion de su estufa portátil. Para su correcta uso, le remitimos al MANUAL (pag. 41 y siguientes).

1 Retire todo el material de embalaje (vea capitulo A, fig. A).
2 Llene el deposito extraible y espere 30 horas antes de encender la estufa (vea capitulo B, fig. I).
3 Coloque las pilas en su alojamento (vea capitulo A, fig. F).
4 Asegúrese que la CAMERA de combustión ④ está en posición recta (vea capítulo A, fig. E).
5 Encienda la estufa, oprimiendo simultaneamente hacer abajo el regulator de la llama ② y la palanca del encendido ③ (vea capítulo C, fig. K).
6 Tras encender la estufa, tardará de 10 a 15 horas para comprobar si la estufa quema bien (vea capítulo D).
7 Apague la estufa (vea capitulo E).

• La primera vez que encienda su estufa,(desponderá un olor a "nuevo".
• Guarde el combustible en un lugar fresco y oscuro.
• El combustible enveije. Comience cada otoño con nuevo combustible.
• Si Usted utilizes Zibro Plus, tiene lautenidad de hacer uso del combustible apropiado. Le acontejamos Zibro Plus por su alta calidad constante en todas y cada una de sus garrafas.
• En caso que cambie de tipo de combustible, deben asegurarose primero que la estufa ha consumido todo el combustible presente.

Solamente el combustible apropiado le garantiza un uso seguro, eficaz y comaedo de su estuña.

El tapón "manos limpías" fjado en la parte posterior de la estufa, evita que las manos se manchen de combustible al abrir el deposito.

Este tapón de transporte (amarillo) lo encontrará bajo el caja. Solamente con este tapónURTADARtransportar su estufasin problema. porconseguido, guardelo bien!

LO QUE DEBE SABER PREVIAMENTE

VENTILAR SIEMPRE SUCIFICIENTENTE

Para todos los modelos y para poder usar la estufa con toda seguridad sin necesidad de ventilación suplementaria, es besoino un espacio minimo (vea capítulo J). Si el espacio en cuestion es más(PC)que el indicado,deferá siempreentriesbriruna puerta oventana (± 2,5cm) .Aconsejamos lo mesmo en el caso de ser una habitación muy aislada o que está protegida contra las corrientes de aire y/o a una alta de 1500 metros. Además, en caso de falta de ventilación (léase: falta de oxigeno),la estufa se apagará automatistically.No utilise su estufa en sótanos ni en otheros espacios subterraneos.

CUBIERTA DE SEGURIDAD

Junto con la estufa se proportionsiona una cubierta de seguidad. Este macanismo hace disminuir la temperatura en la tapa superior de la estufa. De esta wayra, el riesgo de sufir algo ndo al tocar accidentalmente la tapa superior disminuye considerablemente. No obstarve, teng aIELDa que la tapa superior estara caliente en qualquier caso.

Eviterialquiercontactoconla tapasuperioryconla rejilla.

EL COMBUSTIBLE APROPIADO

Su estufa está diseñada para quemar parafina liquida (combustible especial para estufas), de alta calidad y sin agua, como lo es Zibro Plus. Solamente este combustible asegura una combustión limpia y completa: Un combustible de calidad inferior puede conducir a:

excesiva adherencia de alquitrán en la mecha
una combustión incompleta
una reduccion en la durabilidad de la estufa
la formación de humano y/o malos olores
residuos en la rejilla o en el revestimiento

El combustible apropiado es, por lo tanto, esencial para un uso seguro, eficaz y comafo de su estufa.

Consulte ahora al distribuidor más cercano sobre el combustible apropiado para su estufa.

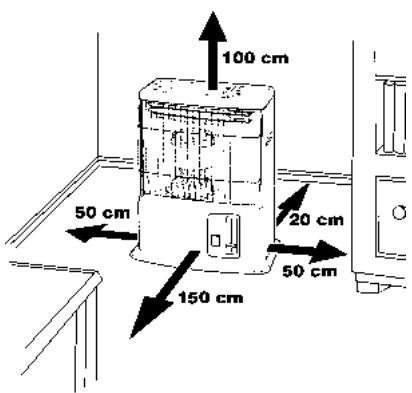

A INSTALLACION DE LA ESTUFA

1 Extraiga de la caja con cuidado la estufa y controle el contenido. Además de la estufa, la caja debe contener:

las pilas
- una bomba manual de combustible
un tapón de transporte
un tapón "manos limpias" para Abrir el depóstito
el presentemanual del,)

Guarde la caja y el material de embalaje (fig. A) para almacenar o transporte la estufa.

2 Quite el material de embalaje:

El embalaje de proteccion colocado en la rejilla 7. Abra la rejilla, levantandola consciouso (fig. B).
El embalaje colocado encima del quemador 4 se quita empujándolo un poco hacía bajo (fig. C).
Saque el quemador de la estufa y quite el embalaje que está colocado bajo del quemador (fig. D).
Vuelva a colocar el quemador en su situ. Está colocado correctamente si, cogiendolo por la espiral ⑤, se pueda girar fácilmente hacer la izquierda y la derecha (fig. E). Cierre la rejilla.
Levante la tapa del deposito y quite el carton.

3 Llene el deposito extraible, siguiendo las instruetiones del capitulo B.
4 Coloque las pilas en su alojamento 12 situado en la parte posterior de la estufa (fig. F). Observe los polos + y -.
5 El suejo debe ser sólido y nivelado.
6 Su estufa está ahora lista para su uso.

B LLENAR DE COMBUSTIBLE

No llene nunca el deposito extraíble dentro del salón, hágalo en un lugar más apropiado (existe siempre el riesgo que caigan gotas de combustible). Proceda como sigue:

1 Asegürese que la estufa está apagada.
2 Abra la tapa y extraiga el deposito extraible de la estufa (fig. G). Atencion: el deposito pueda goetar algo. Ponga el deposito extraible en el suejo (tapon hacia arriba) y desenrosque con el tapon "manos limpias" (fig. H).

3 Tome la bomba manual de combustible e introduzca el tubo liso, más rigido en el bidón, procurando que esteultimate esté colocado más alto que el deposito extraíble (fig. 1). Introduzca la goma flexible ranurada en el orificio del deposito extraíble.
4 Apriete el botón superior de la bomba (girándolo hacía la derecha).
5 Comprimase algumas vezes la bomba, hasta que el combustible comience aunar en el deposito extraible. Una vez que este suceda, ya no hace faltacomprimir más la bomba.
6 Durante la operation de llenado, nocede de vigilar el indicator del combustible del deposito extraíble (fig. J). Si está lleno, cese dellenar aflojando el botón superior de la bomba (hacia la izquierda). Nunca llene el deposito hasta el tope, sobre todo cuando el combustible está muy frió (el combustible se dilata por el calor).
7 Deje que el combustible presente en la bomba se vacie en el depórito y retire laquia con cuidado. Cierre el depórito, enroscando el tapón cuidadosamente. Si lo desea, fije el tapón "manos limpias" en su situó, en la parte posterior de la stufa. Limpie eventuales gotas de combustible que hayan PODido caer.
8 Controle si el tapón del deposito está en posición recta y debidamente apltado. Coloque el deposito extraíble de nuevo en la estufa (tapón hacía abajo). Cierre la tapa.

C ENCENDER LA ESTUFA

Al principio, una estufa nuevo despide siempre algo nolor. Por consiguiente, asegúrese que haya ventilación suplementaria o encienda la estufa por primera vez fuera del cuarto.

Si Usted utilizes la estufa por primera vez, après de haber colocado el deposito extraible lleno de combustible, espere minimumamos 30 Minutes antes de encenderla. De esta forma, la mecha podra absorber el combustible. Haga lo mesmo despues que la estufa haya consumido todo el combustible y después deponer una nuevo mecha.

Antes de encender la estufa, mire siempre el indicator de combustible 6 para comprobar si en el deposito extraible queda suficiente combustible. Verde es lleno, rojo es vacio. Encienda la estufa siempre con el encendido electrico.

No实用性: *nunca cerillas o mechero.

Proceda como sigue:

1 Oprima la palanca de encendido 3, jusqu con el regulador de llama 2 (fig. K). Al misismo tiempo el botón de seguridad seactivará.
2 En cuando vea una llama en el fondo de la casa de combustión, suele la palanca de encendido y está saltará.

Antes de encender la estufa, contrôle siempre si laámara de combustión 4 está bien recta, moviéndola conridge del asa 5 un poco a la izquierda y derecha (fig. E). Este se efectuará sin ninguna dificultad. Si laámara de combustión está desnivelada, se producirian humos y hollín.

D LA COMBUSTION DE LA ESTUFA

Después de encender la estufa, se debe esperar unos 10 a 15 horas para comprobar que la estufa está funcionacorrectamente. Sólo對於se podrá saber si la estufa quema debidamente. Una llama demasiado alta pode provocar la formación de humos y hollín,@m间隙as que una llama demasiado bajaenta la formación de malos olores.En la página contigua a la hoja desplegable viene indicada laaltitude maximizingyminima de la llama (fig.P).La llama pueda ser regulada un poco con el regulator de llama ② (fig.L).

Las posibles causas de una llama demasiado bajo son:

escaso combustible (llene el deposito)
combustible de mala calidad (consulte a su distribuidor)
insufiente ventilacion (entreabra una puerta o ventsa)
desgaste de la mecha (consulte a su distribuidor o cambiar la mecha, capitulo L)

Esta estufa está dotada de un sistema de seguridad que apaga la estufa cuando se extrae el depuesto durante más de 5segundos de la estufa. Para encender la estufa de nuevo, colque el deposto de nuevo en la estufa y sigas las instrucciones descritas en el capitulo C.

E APAGAR LA ESTUFA

Deje la estufa durante ± 1 minuto encendida en la posicion minima. A continuacion, suba lentamente el regulador de la llama (fig. L). La llama se extinguirá por si sola.

En casos de emergencia, apague la estufa con el botón de seguridad (fig. M).

F FALLOS, CAUSAS Y SOLUCIONES

Si的结果a imposible resolver un fallo siguiendo las instrucciones dadas a continuacion, consulte a su distribuidor.

NO SE LOGRA ENCENDER LA ESTUFA.

Las pilas no están correctamente colocadas en su alojamento. Controller (fig. F).
Las pilas ya no tienen la suficiente potencia para realizar el encendido Cambiar las pilas (fig. F).
La estufa ha consumido todo el combustible o bien la mecha ha sido bombada. Después de colocar el deposito extraíble lleno, esperar 30 Minutes para encender la estufa.

Usted oprime la palanca del encendido 3 hacía abajo con demasiada fuerza. Oprimir con menos fuerza (capitulo C).
El filamento de la resistencia de encendido ① está partido. Consulte a su distribuidor.

LLAMA INESTABLE Y/U HOLLIN Y/U OLOR.

La-camera de combustión 4 no está colocada de forma correcta.

Póngala recta con el asa ⑤, hasta que logre moverla más fácilmente hacía la izquierda y derecha.

La alta de la llama no está bien ajustada.
Vea fig. P y las instrucciones del capitulo D.
Usted utilizes un combustible envejecido. Comience cada otoño con nuevo combustible. Noonga nunca el combustible en un lugar expuesto al sol.
Usted utilizes un combustible inadecido.

Vea EL COMBUSTIBLE APROPIADO (capítulo 'Lo que previamente deben saber').

Se ha acumulado polvo debajo en la base de la estufa.
Consulte a su distribuidor.
La.altura de la mecha no es la correcta.Consulte a su distribuidor.

LA ESTUFA SE APAGA LENTAMENTE.

El deposito extraíble está vacio.
Vea capitulo B.
El filtro contiene agua.
Seque el filtro (capitulo G, fig. N).
El deposito inferior contiene agua.
Consulte a su distribuidor.
La parte superior de la mecha se ha endurecido.
Deje que la estuya queme todo el combustible (capitulo G). Use un combustible adecuado.
Usted utilizes combustible envejecido.
Comience cada otoño con nuevo combustible.

LA ESTUFA SIGUE FUNCIONANDO CON LLAMA BAJA.

La mecha está demasiado bajo.
Consulte a su distribuidor.
- Antes de relllenar el deposito la estufa había consumido casi todo el combustible.
Después de colocar el deposito extraíble lleno, esperar 30 Minutes para encender la estufa.
Usted utilizes combustible viejo o inadecido.
Vea EL COMBUSTIBLE APROPIADO (capítulo 'Lo que previamente deben saber').
No hay suficiente ventilacion en la habitacion.
Abra un momento una puerta o ventsa de par en par, y después déjelaenteabierta.

LA ESTUFA QUEMA DEMASIADO FUERTE CON LLAMAS NO REGULABLES.

Usted utilizes un combustible inadequado y demasiado volátil.

Vea EL COMBUSTIBLE APROPIADO (capítulo 'Lo que previamente deben saber').

La mecha está demasiado alta.

Consulte a su distribuidor.

Resistencia

filtro del combustible

G MANTENIMIENTO

Su estufa require poorly mantenimiento. Lo que si es importante es que quite el polvo y las manchas a tiempo con un pañó humedo, ya que si no podría formarse manchas permanentes. Normalmente, tan solo tres piezas está sometidas a desgaste:

1. LAS PILAS

Estas las能把onian. No tire las pilas viejas en el cubo de la basura. Siga las instrucciones vigentes en su municipio para Pequeños Residuos Químicos.

2. LA MECHA

Para prolongar la vida úlil de la mecha, de vez en cuando la estufa debe consumir todo el combustible presente (hasta que se apague sola). Proceda asi cuando observe que la llama quede más baja. Cuando consuma todo el combustible, la estufa despedirá cierto olor,reason por la cui recomendamos lo haga fuera del espacio habitable.

3. LA RESISTENCIA

La resistencia durará más tiempo si la estufa es encendida correctamente. Cambie las pilas a su deblido tiempo y procure noocrimir la palanca del encendido con demasiada fuerza. Si el filamento incandescente se ha partido, deben ser sustituida la resistencia por una nuevo.

FILTRO DEL COMBUSTIBLE

Asimismo, controle periodically el filtro del combustible: Saque el deposto extraíble de la estufa y retire el filtro del combustible (fig. N). Este puede goetar;onga un trapo a mano. Sacuda el filtro del combustible incidiendo en un fondo duro para qitar los posos. Nunca limpiar con agua! Coloque el filtro del combustible en la estufa.

No extraiga Usted mesmo piezas de la estufa. Para eventuales reparaciones, consulte siempre a su distribuidor.

Antes de efectuarrialquier revision,deje que la estufa se enfrie.

H ALMACENAMIENTO (fin del inviero)

Llegado el fin del invierno, le recomendamos que antes de guardarla,cede que la estufa queme todo el combustible existente en el deposito. Para este fin, siga las instrucciones siguientes:

1 Encienda la estufa fuera del espacio habitable ycede que todo el combustible se queme.
2 Deje que la estufa se enfrie.
3 Limpie la estufa con un paño humedo y séquela con un paño seco.
4 Extraiga las pilas de la estufa y guardelas en un lugar seco.

filtrodelcombustible

Tapón de transporte

5 Limpiar el filtro de combustible (Vea capítulo G).
6 Guarde la estufa protegida del polvo, si es possible en su embalaje original. El combustible que ha sobrado no lo可以选择 usar en el invierno proxies. Por lo tanto, consumalo. No obstarve, si sobrara algo de combustible, no lo tire, pero siga las reglas vigentes en su municipio con disrespect a Pequeños Residuos Químicos. Enequalquier caso, comience el proxies invierno con combustible nuevo. Si vuelva a usar la estufa de nuevo, siga;nuevamente las instrucciones (a partir del capítulo A).

I TRANSPORTE

Para evaporar que la estufa pierda combustible durante el transporte, se debenizarar las siguientes precauiones:

1 Deje enfiar la estufa.
Saque el depuesto extraible de la estufa y retire el filtro del combustible (fig. N). Este puede goear un poco;onga un paño a mano. Guarde el filtro y el depuesto extraible fauna de la estufa.
3 Coloque el tapón de transporte en el lugar del filtro del combustible (fig. O) y的概率好。
4 Transporte la estufa siempre en posicion vertical.

J ESPECIFICACIONES TECNICAS

Encendido	eléctrico	Dimensiones (mm)	ancho	428
Combustible	parafina	(place de base incl.)	profundo	295
Capacidad (kW)*	2,4		alto	513
Volumen apropiado del espacio (m3)**	40-85	Accesorios	bomba manual de combustible
Consumo de combustible (l/hora)*	0,25		tapón de transporte
Consumo de combustible (g/hora)*	200		pilas, tapón "manos limpias"
Duración de combustión por depósito (hora)*	16	Pilas	2x R20 KG,
Contenido depósito extraíble (litros)	4,0		size D, 1,5V
Peso (kg)	9	Tipo de mecha	F

• En caso de estar en posicion maxima ** Estos values son a titulo indicativo

K CONDICIONES DE GARANTIA

Su estufa está cubierta por una garantía de 24 días, a partir de la Fecha de comprra. Durante este periodo, todos los defectos de material o de fabricación serán reparados sin coste algo. Además, se aplican las siguientes reglas:

1 No asumimosledge responsabilitad porothers daos,incluidoados indirectos.
2 La reparación o el recambio de piezas efectuado dentro del periodo de garantía no da lugar a una próorroga de la misma.

3 La garantía no se aplicará en los casos que: se hayan realizado modificaciones; se hayan montado piezas no originales; reparaciones efectuadas por terceros.
Las piezas que están susjetas a desgaste normal, tales como la mecha, pilas, resistencia de encendido y la bomba manual de combustible, no está cubiertas por la garantía.
5 La garantía se aplicá únicamente si Usted presenta la factura de compra, fechada y sin modificación alguna.
6 La garantía no se aplica en caso de días occasionados por manipulaciones no conforms con el manual de instrucciones, por negligencias y por el uso de combustible envejecido o inapropiado. El uso de combustible inapropiado incluo pueda ser peligioso*, porarlo, se aconseja Zibro Plus.
7 Los gastos de envío y los riesgos del envío de la estufa o piezas de esta, correrán en todos los casos a cargo del comprador.

10 SUGERENCIAS PARA UN USO SEGURO

1 Advierta a los niños siempre de la presencia de una estufa encendida.
2 No transporte la estufa cuando está encendida o estáulton caliente, ni tampoco llenarla de combustible, ni efectuar problemas de mantenimiento.
3 Ponga el frontal de la estufa a una distancia minima de 1,5 metros de la pared, cortinas y muebles.
4 No utilise la estufa en habitaciones polvorrientas, ya que la combustión no sera optima.
5 Apague la estufa antes de partir de casa o al acostarse.
6 Conserve y transporte el combustible únicamente en los depósitos y bidones destinados paraarlo.
7 No exponga el combustible al calor o a转型发展os de temperatura. Guarde el combustible en un lugar oscuro, seco y fresco (la luz solar afecta a la calidad).
8 Nunca utilise la estufa en lugares donde gases o vapeores nocivos能把 estar presentes (por ej., gases de escape o vapeores de pintura).
9 La tapsa superior de la estufa se calienta. No cubra la estufa (existe riesgo de incendio). Eviterialquiercontactoconla tapasuperioryconla rejilla.
10 Asegürese siempre de una ventilación suficiente.

CAMBIO DE LA MECHA

L ANTES DE COMENZAR A CAMBIAR LA MECHA, LA ESTUFA TIENE QUE ESTAR APAGADA Y COMPLETAMENTE FRIA.

1 Abra la tapa del deposito extraíble y saque el deposito.
2 Saque las pilas de su alojamento.
3 Compruebe si el regulador de la llama y la palanca de encendido está subidas del todo. Quite los mandos de plastico.
4 Levante la revilla de la ranura y tire de ella hacía delante. Extraiga la CAMERA de combustión de la estufa. Cierre la revilla.
5 Afloje los tornillos del alojamento de la estufa en la parte inferior de laquia. Tire un poco del alojamento hacía delante y separel o de la plac a base. Afloje las palomillas debajo del asiento del quemador.
6 Levante el asiento del quemador de modo que la mecha quede visible. Coloque el asiento del quemador al bajo de la estufa. (Procure que el cableado no se desprenda).
7 Oprima el regulador de la llama hacía abajo para que el mecanismo de la mecha vaya a su posición superior.
Gire el portador (con la mecha) a la izquierda hasta que quede suelto y extragaló de la estufa.
9 Saque la mecha de su alojamento.

10 Coloque la nuevo mecha en su portador y oprima los pasadores firmamente en los agujeros del portador de la mecha.
11 Coloque el portador (con la mecha) de nuevo en su situ, oprimiendo los dos pasadores grandes por la parte exterior del portador en la ranura del mecanismo de la mecha. A continuación, gire el portador de la mecha en el sentido de las agujas del reloj quendo bien apretado.
12 Coloque el asiento del quemador en su sitio.
13 Apriete las palomillas en cruz con la mano.
14 Compruebe el functionamento del mecanismo de la mecha, desplazando el regulator de la llama. Presionando el botón de seguridad.
15 Compruebe el funciona del mecanismo de vuelco, oprimiendo el regulador de la llama del todo hacía abajo y volcano el plomo.
16 Vuelva a colocar el alojamento en su situ y apriete los tornillos. A continuación, colque laámara de combustión en su situ. Compruebe si ha;quedado bien recta, moviéndola hacía la izquierda y derecha, cogida por su asa.
17 Coloque de nuevo el deposito extraible lleno.
18 Inserte las pilas en su alojamento (Observe los polos + y -). Después de colocar el deposito extraíble y las pilas, espere 30 Minutes para encender la estufa.

Dear Sir, Madam,

Comunidad "La Alameda"

C/Aurora Boreal,19

28918 LEGANÉS (Madrid)

tel: [phone]

fax: [phone]

email: [e-mail]

FRANCE

PVG France SARL
