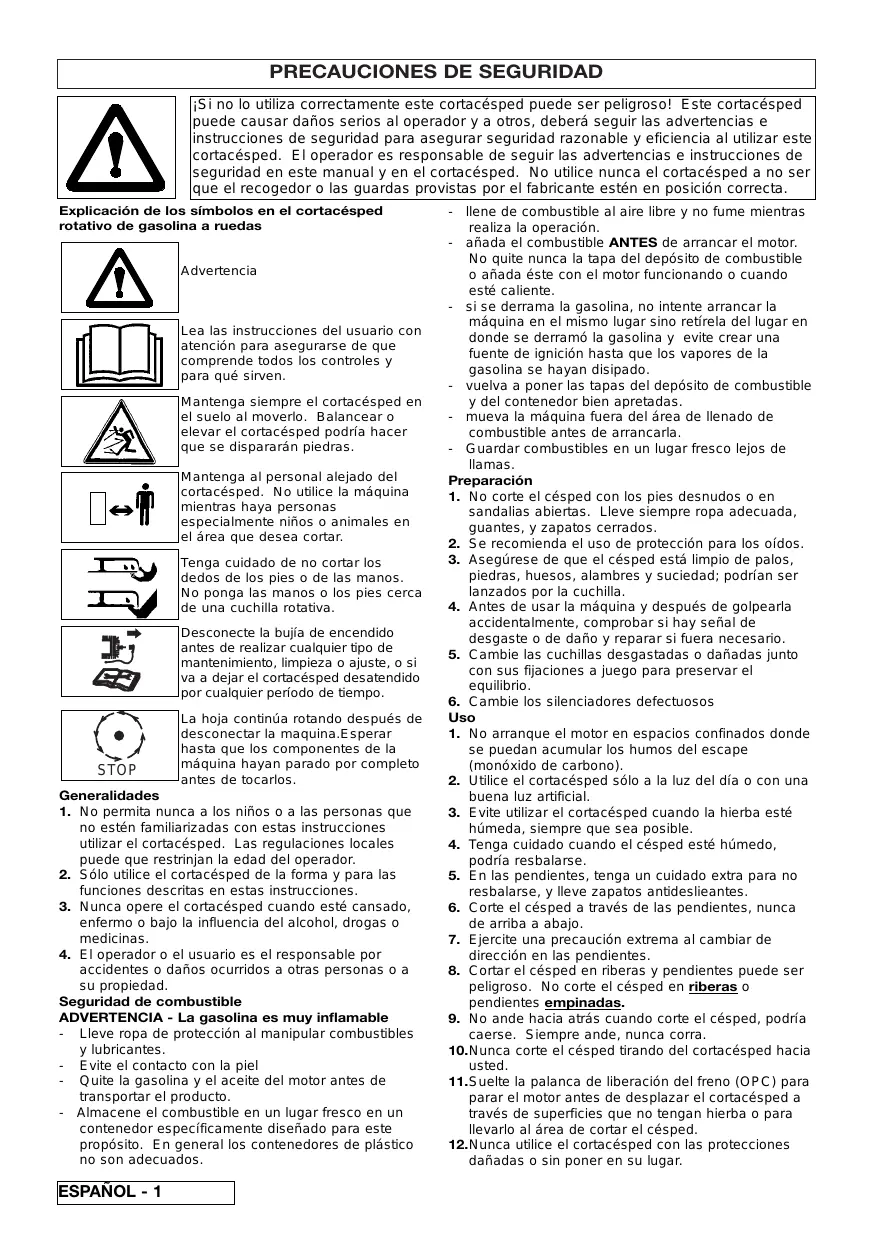

PRECAUCIONES DE SEGURIDAD

¡Si no lo utiliza correctamente este cortacésped puede ser peligroso! Este cortacésped puede causar daños serios al operador y a otros, deberá seguir las advertencias e instrucciones de seguridad para asegurar seguridad razonable y eficiencia al utilizar este cortacésped. El operador es responsable de seguir las advertencias e instrucciones de seguridad en este manual y en el cortacésped. No utilice nunca el cortacésped a no ser que el recogedor o las guardas provistas por el fabricante estén en posición correcta. Explicación de los símbolos en el cortacésped rotativo de gasolina a ruedas Advertencia Lea las instrucciones del usuario con atención para asegurarse de que comprende todos los controles y para qué sirven. Mantenga siempre el cortacésped en el suelo al moverlo. Balancear o elevar el cortacésped podría hacer que se dispararán piedras. Mantenga al personal alejado del cortacésped. No utilice la máquina mientras haya personas especialmente niños o animales en el área que desea cortar. Tenga cuidado de no cortar los dedos de los pies o de las manos. No ponga las manos o los pies cerca de una cuchilla rotativa. Desconecte la bujía de encendido antes de realizar cualquier tipo de mantenimiento, limpieza o ajuste, o si va a dejar el cortacésped desatendido por cualquier período de tiempo. STOP La hoja continúa rotando después de desconectar la maquina.Esperar hasta que los componentes de la máquina hayan parado por completo antes de tocarlos. Generalidades

1. No permita nunca a los niños o a las personas que

no estén familiarizadas con estas instrucciones utilizar el cortacésped. Las regulaciones locales puede que restrinjan la edad del operador.

2. Sólo utilice el cortacésped de la forma y para las

funciones descritas en estas instrucciones.

3. Nunca opere el cortacésped cuando esté cansado,

enfermo o bajo la influencia del alcohol, drogas o medicinas.

4. El operador o el usuario es el responsable por

accidentes o daños ocurridos a otras personas o a su propiedad. Seguridad de combustible ADVERTENCIA - La gasolina es muy inflamable - Lleve ropa de protección al manipular combustibles y lubricantes. - Evite el contacto con la piel - Quite la gasolina y el aceite del motor antes de transportar el producto. - Almacene el combustible en un lugar fresco en un contenedor específicamente diseñado para este propósito. En general los contenedores de plástico no son adecuados.

ESPAÑOL - 1

- llene de combustible al aire libre y no fume mientras realiza la operación. - añada el combustible ANTES de arrancar el motor. No quite nunca la tapa del depósito de combustible o añada éste con el motor funcionando o cuando esté caliente. - si se derrama la gasolina, no intente arrancar la máquina en el mismo lugar sino retírela del lugar en donde se derramó la gasolina y evite crear una fuente de ignición hasta que los vapores de la gasolina se hayan disipado. - vuelva a poner las tapas del depósito de combustible y del contenedor bien apretadas. - mueva la máquina fuera del área de llenado de combustible antes de arrancarla. - Guardar combustibles en un lugar fresco lejos de llamas. Preparación

1. No corte el césped con los pies desnudos o en

sandalias abiertas. Lleve siempre ropa adecuada, guantes, y zapatos cerrados.

2. Se recomienda el uso de protección para los oídos.

3. Asegúrese de que el césped está limpio de palos,

piedras, huesos, alambres y suciedad; podrían ser lanzados por la cuchilla.

4. Antes de usar la máquina y después de golpearla

accidentalmente, comprobar si hay señal de desgaste o de daño y reparar si fuera necesario.

5. Cambie las cuchillas desgastadas o dañadas junto

con sus fijaciones a juego para preservar el equilibrio.

6. Cambie los silenciadores defectuosos

1. No arranque el motor en espacios confinados donde

se puedan acumular los humos del escape (monóxido de carbono).

2. Utilice el cortacésped sólo a la luz del día o con una

buena luz artificial.

3. Evite utilizar el cortacésped cuando la hierba esté

húmeda, siempre que sea posible.

4. Tenga cuidado cuando el césped esté húmedo,

5. En las pendientes, tenga un cuidado extra para no

resbalarse, y lleve zapatos antideslieantes.

6. Corte el césped a través de las pendientes, nunca

7. Ejercite una precaución extrema al cambiar de

dirección en las pendientes.

8. Cortar el césped en riberas y pendientes puede ser

peligroso. No corte el césped en riberas o pendientes empinadas.

9. No ande hacia atrás cuando corte el césped, podría

caerse. Siempre ande, nunca corra. 10.Nunca corte el césped tirando del cortacésped hacia usted. 11.Suelte la palanca de liberación del freno (OPC) para parar el motor antes de desplazar el cortacésped a través de superficies que no tengan hierba o para llevarlo al área de cortar el césped. 12.Nunca utilice el cortacésped con las protecciones dañadas o sin poner en su lugar.

PRECAUCIONES DE SEGURIDAD

13.Nunca haga que el motor funcione a sobrevelocidad o cambie las fijaciones del regulador. Una velocidad excesiva es peligrosa y reduce la vida del cortacésped. 14.Desembrague los embragues de la cuchilla y de accionamiento antes de arrancar. (ver página 4) 15.Mantener las manos y los pies alejados del medio de corte en todo momento y especialmente al poner en marcha el motor. 16.No incline el cortacésped al arrancar el motor. 17.No ponga las manos cerca del canal de descarga del césped mientras esté funcionando el motor. 18.Nunca levante o transporte el cortacésped con el motor funcionando. 19.El alambre de la bujía de encendido puede estar caliente - tenga cuidado al tocarlo. 20.No intente realizar ningún trabajo de mantenimiento en el cortacésped con el motor caliente. 21.Suelte la palanca de liberación del freno (OPC), para parar el motor, y espere hasta que la cuchilla haya dejado de girar:- antes de dejar el cortacésped desatendido por cualquier período de tiempo. 22.Libere el control de presencia de operador para parar la máquina, espere hasta que la cuchilla se haya parado, desconecte el cable de la bujía y espere hasta que el motor se haya enfriado:- antes de llenar de combustible - antes de liberar un atasco; - antes de comprobar, limpiar o trabajar en la máquina; - si choca con un objeto. No utilice el cortacésped hasta estar seguro de que el cortacésped completo está en condición operacional segura; - si el cortacésped comienza a vibrar de forma anormal. Compruebe inmediatamente. Una vibración excesiva podría causar lesiones. 23.Reduzca el ajuste del regulador de velocidad del motor al desactivar el motor, si el motor está provisto con una válvula de cierre, interrumpa el combustible cuando acabe de cortar el césped. Mantenimiento y almacenamiento

1. Mantenga todas las tuercas, pernos y tornillos

apretados para asegurar que el cortacésped está en una condición segura de trabajo.

2. Compruebe la caja/bolsa recogecésped

frecuentemente para verificar que no está desgastada o deteriorada.

3. Por razones de seguridad cambie las piezas

desgastadas o dañadas.

4. Sólo utilice la cuchilla, perno de cuchilla, espaciador

e impulsor de repuesto especificados para este producto.

5. Nunca almacene el cortacésped con combustible en

el depósito dentro de un edificio en donde los humos puedan alcanzar una llama abierta o chispa.

6. Deje que el motor se enfríe antes de almacenar la

máquina en una nave.

7. Para reducir el peligro de fuego, mantenga el motor,

silenciador, compartimiento de la batería y el área de almacenamiento del combustible libres de césped, hojas o grasa excesiva.

8. Si tiene que vaciar el depósito de combustible,

hágalo al aire libre.

9. Tenga cuidado durante el ajuste de la máquina para

evitar que los dedos se atasquen entre las cuchillas en movimiento y las piezas fijas de la máquina.

INSTRUCCIONES DE MONTAJE

MONTAJE DE LA RUEDA (CUANDO SEA NECESARIO)

1. Seleccione uno de los agujeros situados en la placa

de montaje y anote su posición, ya que las cuatro ruedas necesitan ser ajustadas a la misma posición (A1).

2. Ubique el perno de fijación a través del agujero en

la tapa del cubo, rueda y agujero seleccionado en la placa de montaje.

3. Gire el cubo de la rueda en dirección hacia la

derecha hasta que el conjunto de la rueda esté colocado de forma segura en la plataforma (A2). MANGOS Mangos inferiores

1. Si su producto tiene altura de corte con palanca (ver

Ajuste, ver página 5), asegúrese de que la palanca está a su altura de corte superior antes de seguir los pasos 2 y 3.

2. Inserte cada lado del mango inferior en la cubierta

según se muestra en la Fig. B1.

3. Empuje cada lado del mango firmemente hacia

abajo hasta que esté colocado firmemente en la cubierta (B2).

4. Inserte el tornillo a través de la arandela y los

agujeros utilizando un destornillador pozidrive y apriete totalmente en la cubierta según se muestra en la Fig. B2. Mangos superiores

1. Alinear los manillares superior e inferior. Montar los

tornillos, arandelas, y asegurarlos con las tuercas de palomilla. (C1 & C2).

2. Una los cables a los mangos con los amarres de

cable provistos, asegurándose de que los cables no queden atrapados entre los mangos superior e inferior. Ajustadores de mango montados a la máquina

1. Ajuste el conjunto del mango a la posición

operacional más cómoda y apriete los ajustadores del mango (C2) en ambos lados del producto.

ESPAÑOL - 2

INSTRUCCIONES DE MONTAJE

ARRANQUE DE RETROCESO

1. Desconecte el cable de la bujía

2. Tire de la palanca de liberación del freno (OPC)

para aplicar el freno del motor.

3. Extienda totalmente el cordón de tiro (D1.

4. Coloque el cordón en la guía de cordón de tiro

posicionada en el mango (E1). MONTAJE DE LA CAJA RECOGECÉSPED - CAJA DE PLÁSTICO Nota:- Asegúrese de que no hay espacio entre la tapa de seguridad y la caja recogecés ped. Cuando no necesite recoger la hierba puede utilizar el cortacésped sin la caja. Asegúrese de que la tapa de seguridad está totalmente cerrada.

1. Inserte el mango del recogedor en la parte superior

de una de las mitades del recogedor. Presione firmemente hacia abajo y adelante hasta que el mango encaje en su lugar haciendo ‘clic’ (F1).

2. Vuelva el recogedor por la mitad e inserte el tornillo

en el agujero (según se muestra en la fig. F1) y apriételo bien.

3. Una entre sí las dos mitades del recogedor de

césped y presione cada punto de ubicación (F2-A) en posición sin conectar totalmente las abrazaderas. Cuando haya posicionado correctamente los puntos de ubicación, apriete firmemente las dos mitades del recogedor de césped hasta que todas las abrazaderas estén correctamente conectadas (F2B).

4. Para enganchar la caja recogecésped al

cortacésped, levante la tapa de seguridad (F3) y asegúrese de que el canal de descarga está limpio y libre de objetos.

5. Coloque la caja recogecésped totalmente montada

en los puntos de situación en la parte posterior de la plataforma (F4).

6. Coloque la tapa de seguridad sobre la parte superior

de la caja recogecésped. Asegúrese de que la caja recogecésped está bien colocada.

• Para desmontar seguir el procedimiento inverso. MONTAJE DE LA CAJA RECOGECÉSPED - BOLSA DE TELA G1 – Parte superior G2 – Bolsa de material G3 – Marco en ‘U’

1. Inserte el marco en ‘U’ a través de los manguitos

laterales de la bolsa de material y después a la tapa dura, asegurándose de que la pequeña pieza de metal (H1-A) está correctamente situada (H2-A).

2. Una el manguito inferior de la bolsa de material al

3. Comenzando en el extremo delantero de la parte

superior (H3), inserte la montura de la bolsa de material en el borde interior de la parte superior hasta que se ajuste en cada uno de los puntos de ubicación (H3-A). Continúe insertando la montura alrededor de la parte superior hasta que la bolsa de material esté segura.

4. Coloque la caja recogecésped totalmente montada

en los puntos de situación en la parte posterior de la plataforma.

5. Coloque la tapa de seguridad sobre la parte superior

de la caja recogecésped (H4). Asegúrese de que la caja recogecésped está bien colocada.

• Para desmontar seguir el procedimiento inverso.

NOTAS ACERCA DEL MOTOR

1. Para llenar de aceite:

a) Quite la tapa del deposito de aceite b) Llene hasta la marca FULL (LLENO) en la varilla.

2. Utilice un aceite de cuatro tiempos de buena calidad

3. Compruebe el nivel de aceite periódicamente y

después de cada cinco horas de funcionamiento.

4. Añada aceite según sea necesario para mantener el

nivel de la marca FULL (LLENO) en la varilla.

5. Cambie el aceite después de las primeras cinco

horas de funcionamiento y en adelante después de cada 25 horas de trabajo.

6. Siempre cambie el aceite cuando el motor esté

templado - no caliente - no intente nunca realizar cualquier tipo de mantenimiento en un motor caliente. Gasolina

1. Utilice gasolina sin plomo fresca de grado regular

2. NO UTILICE NUNCA GASOLINA CON PLOMO

Si utiliza gasolina con plomo hará que salga humo del tubo de escape y causará daño irreparable a los motores instalados con convertidor catalítico.

3. No llene el depósito cuando esté caliente el motor.

4. No llene el depósito cuando esté fumando.

5. No llene el depósito con el motor funcionando.

ESPAÑOL - 3

6. Para evitar introducir suciedad en el sistema de

combustible, limpie toda la hierba y suciedad de la tapa del deposito de gasolina antes de desenroscarlo.

7. Se recomienda que llene el depósito a través de un

8. Limpie la gasolina derramada antes de arrancar.

Sólo Tecumseh Vantage Para poner aceite

• Capacidad de aceite: 0,6 litros a. Destornille el tapón de llenado de aceite. b. Recuerde verter el aceite lentamente. c. Llene hasta el punto de rebose del orificio de llenado de aceite (J1). d. Instale el tapón de llenado de aceite. Apriételo bien.
• Cambie el aceite después de las primeras 2 horas de funcionamiento y después cada 25 horas de funcionamiento. Para vaciar el aceite Desconecte la bujía de encendido y deje que se enfríe el tubo de escape del motor. Ponga la máquina sobre el lateral con el tubo de escape hacia arriba. Quite el tapón de drenaje (J2) Coloque un cacharro adecuado debajo. Ponga la máquina de nuevo sobre las ruedas y el aceite se vaciará en el cacharro.

INICIAR - CEBADO

Nota:- Cuando arranque el motor por primera vez, llene con gasolina y aceite según se describe anteriormente en la sección de Aceite y Gasolina. El cebado no es normalmente necesario cuando se arranca un motor templado. Sin embargo, en épocas frías puede que tenga que repetir el cebado. Motores Briggs y Stratton

1. Avance el regulador de velocidad del motor a FAST

(RÁPIDO) o RUN (FUNCIONAR) según se ilustra en la sección de Control del regulador.

2. Empuje el bulbo de cebado (K) firmemente cinco

3. Siga las instrucciones en la sección Uso - arranque

4. Si el motor no arranca después de tirar tres veces

del cordón de tiro, empuje el bulbo de cebado tres veces más y repita el paso 3. Arranque el motor (Tecumseh)

1. Avance el control del regulador a la posición FAST

(RÁPIDO) o RUN (FUNCIONAR).

2. Empuje el cebador tres veces. Espere dos

segundos entre cada pulsación. En épocas frías (55ºF/13ºC o inferior) pulse el cebador cinco veces.

3. Siga las instrucciones en la sección Uso - arranque

• NO UTILICE EL CEBADOR PARA ARRANCAR UN MOTOR CALIENTE Arranque del motor más adelante

1. Mueva el control del regulador (si estuviera

montado) a la posición RUN (Funcionar) o FAST (Rápido) y pulse el bulbo del cebador firmemente antes de arrancar el motor. (Si se paró el motor porque se acabó el combustible, llene el depósito luego pulse el bulbo del cebador tres veces). USO

ARRANQUE Y PARADA

DE EMPUJE Nota: Los mangos superiores de su máquina puede que tengan un aspecto diferente del mostrado, pero el procedimiento es el mismo.

1. Conecte el cable de la bujía

luego tire del mango firmemente hacia usted al

2. Si estuviera montado mueva el control del regulador

máximo (L2). a la posición FAST (RÁPIDO).

5. Después de arrancar el motor, deje la máquina

3. Tire de la palanca de liberación del freno OPC en el

funcionando 30 segundos antes de utilizarla. Para parar el cortacésped - suelte la palanca de mango (L1), esto hace que se aplique el freno.

4. Tire del arrancador de retroceso hacia usted hasta

liberación del freno (OPC). sentir resistencia total, vuelva el mango despacio y

SISTEMA DE MANDO

1. Siga el procedimiento anterior para los

cortacéspedes de empuje.

2. El accionamiento hacia delante se embraga y

desembraga con la palanca del sistema de mando en la parte superior del mango (M1).

3. Liberando la palanca del sistema de mando se para

el accionamiento hacia delante de forma automática. Para interrumpir el cortacésped - suelte la palanca del sistema de mando, luego la palanca de liberación del freno (OPC). DOBLE VELOCIDAD Antes de arrancar el motor por primera vez, asegure el movimiento libre de las ruedas traseras moviendo la máquina hacia atrás y hacia delante sin hacer funcionar la palanca del sistema de mando (N1). Mientras mueve la máquina hacia atrás y hacia delante haga funcionar la palanca de cambio de marcha (N2) de baja velocidad a alta, y si las ruedas traseras se atascan, necesitará ajustar el cable. El ajuste del cable se obtiene girando el ajustador (N3) hacia la izquierda o hacia la derecha hasta que la máquina pueda tirarse hacia atrás sin que se atasquen las ruedas.

ARRANQUE CON LLAVE

Arranque sólo con llave - Durante el corte del césped, el motor recargará la batería. Nota:- El cortacésped puede arrancarse manualmente siguiendo los pasos 1-5 indicados en la sección Empuje. El sistema de mando puede embragarse siguiendo los pasos 2-3 en la sección de Sistema de mando.

1. Siga los pasos 1-3 indicados para el cortacésped de

2. Gire la llave y manténgala en posición hasta que

arranque el motor (O1 y O2). La llave volverá a su posición original al soltarla.

3. Si el motor no arranca al girar la llave, puede que

necesite recargar la batería. Para parar el cortacésped - suelte la palanca del sistema de mando, luego la palanca de liberación del freno (OPC). CONTROL DEL REGULADOR DE VELOCIDAD DEL MOTOR (SI SE MONTA) (P)

representa la posición FAST (RÁPIDA) de funcionamiento

representa la posición SLOW (LENTA) de funcionamiento en mínima

ESPAÑOL - 4

ARRANQUE Y PARADA

CUCHILLA, FRENO, EMBRAGUE (BBC) Si tiene usted un modelo BBC podrá mantener el motor en funcionamiento con el freno echado. Si se instala accionamiento hacia delante, se embraga y desembraga con la palanca del sistema de mando en la parte superior del mango (Q2-B).

1. Conecte el cable de la bujía.

2. Si se ha instalado, mueva el control del

regulador de velocidad del motor a la posición FAST (RÁPIDA).

3. Tire del arrancador de retroceso totalmente hacia

usted hasta que sienta la resistencia máxima, vuelva el mango lentamente y luego tire del mismo con firmeza hacia usted hasta el máximo posible.

4. Después de arrancar el motor, déjelo funcionar

durante 30 segundos antes de comenzar a utilizar la máquina.

5. Tire del brazo BBC hacia el mango (Q1).

6. Mientras sujeta el brazo BBC, empuje hacia

delante la palanca de control de BBC hasta oír un clic (Q2-A).

7. Suelte la palanca de control de BBC que volverá

a su posición original.

8. Liberando el brazo BBC hará que la cuchilla deje

de girar. Le rogamos tome nota: Si deja el motor funcionando sin que gire la hoja durante largo tiempo podría sobrecalentar el motor. Para parar el cortacésped - suelte la palanca del sistema de mando y luego el brazo BBC. Mueva el control del regulador de velocidad del motor a la posición de parada.

CÓMO CORTAR EL CÉSPED

Nota:- No sobrecargue el cortacésped. Cuando tenga que cortar hierba abundante y larga, primero corte con la altura de la cuchilla ajustada a su fijación más alta, ver Altura de corte, lo cual ayudará a reducir la sobrecarga y prevendrá que se dañe el cortacésped.

1. Comience a cortar desde el borde exterior del

césped, moviéndose en tiras en direcciones alternativas. (R).

2. Corte el césped dos veces a la semana en la

estación de crecimiento, el césped sufrirá si corta más de la tercera parte de su longitud cada vez y además podría resultar en mala recogida.

CABLE DEL SISTEMA DE MANDO

Asegúrese de que el cable del sistema de mando no está retorcido y que corre libremente por los mangos.

1. Si el accionamiento no embraga cuando tira

totalmente de la palanca del sistema de mando hacia el mango, atornille el ajustador en dirección hacia la izquierda (S).

2. Atornille el ajustador en dirección opuesta si el

sistema de mando no se desembraga con la palanca del sistema de mando libre (S). AJUSTES ALTURA DE CORTE (CON DESMONTAJE DE LAS RUEDAS) Si su cortacésped tiene tapacubos de rueda similares a los ilustrados en la V1, la altura de corte se ajusta mediante los pasos T1-T3.

1. Quite la rueda girando el de la rueda en

dirección hacia la izquierda (T1) y vuelva a colocar en el nuevo agujero (T2) girando el cubo de la rueda en dirección hacia la derecha para apretarla (T3). Repita para ajustar las otras ruedas a la misma posición. ALTURA DE CORTE (CON PALANCAS) Nota: Su máquina rotativa de gasolina a ruedas puede estar instalada con varias alturas de corte. Palancas montadas, Altura inferior de corte - (V1) Palancas montadas, Altura superior de corte - (V2) Palancas montadas centrales - (V4)

1. Si tiene palancas de altura de corte (Fig. V), la

altura de corte se cambia tirando de la palanca de ajuste fuera de las ranuras de situación y moviéndolas a la posición seleccionada.

2. Si su máquina rotativa de gasolina a ruedas está

montada con más de una palanca, éstas deberán ajustarse a la misma posición (V).

ESPAÑOL - 5

MANTENIMIENTO LIMPIEZA IMPORTANTE Nunca utilice agua para limpiar el cortacésped. No limpie con productos químicos, incluyendo gasolina, o disolventes - algunos podrían destruir piezas críticas de plástico.

Desconecte la bujía de encendido y deje que se enfríe el tubo de escape del motor. Ponga la máquina sobre el lateral con el tubo de escape hacia arriba. Quite el césped de debajo de la plataforma con un cepillo (W1)

Utilizando un cepillo suave - quite los trozos de hierba de todas las admisiones de aire, el canal de descarga y la caja recogecésped (W2). Limpie por encima de la superficie del cortacésped con un paño seco.

SISTEMA DE CORTE

Siempre maneje la cuchilla con cuidado - los bordes afilados podrían causar heridas. UTILICE GUANTES. Cambie su cuchilla metálica después de 50 horas de cortar el césped o 2 años, lo que ocurra antes - sin tener en cuenta la condición. Si la cuchilla está agrietada o dañada, cámbiela por una nueva. Nota: Si tiene una máquina montada con BBC deberá desmontar los dos pernos de la cuchilla. (X3) Desmontaje de la cuchilla y del ventilador Desconecte la bujía de encendido y deje que se enfríe el tubo de escape del motor. Ponga la máquina sobre el lateral con el tubo de escape hacia arriba.

1. Utilice una llave para soltar el perno de la

cuchilla, girándolo hacia la izquierda (X1)

2. Desmonte el perno de la cuchilla, la cuchilla y la

3. Inspeccione el daño y limpie si fuera necesario.

Montaje de la cuchilla

1. Monte la cuchilla a la máquina con los bordes

afilados apuntando fuera de la máquina.

2. Vuelva a instalar el perno de la cuchilla a través

de la arandela asegurando que el lado estampado con ´O´ en la arandela está colocado separado de la cuchilla (X2).

3. Sujete firmemente y apriete el perno de cuchilla

firmemente con una llave. No apriete demasiado. SEGURIDAD DE LA BATERÍA (SÓLO MODELOS DE ARRANQUE CON LLAVE) Procedimientos de seguridad al cargar la batería

1. Compruebe el cable del cargador con

regularidad por si estuviera dañado o deteriorado por el paso del tiempo.

2. No utilice el cortacésped si el cable de carga no

está en buenas condiciones.

3. No intente cargar otros productos con el

cargador provisto con esta unidad.

4. No intente utilizar esta batería con cualquier

5. Para cargar la batería deberá hacerlo en un

lugar seguro en que ni la batería ni el cable del cordón pueda pisarse o tropezarse con él.

6. El lugar deberá estar bien ventilado.

7. Al cargar, el cargador de la batería se calienta.

Esto es normal y significa que el cargador está funcionando correctamente.

8. No cubra el cargador de la batería con ningún

objeto mientras esté cargando.

9. Asegúrese de que ni el cargador ni la batería

están expuestos a la humedad.

10. Evite las temperaturas extremas.

11. El cargador no funcionará por debajo del punto

de congelación ni por encima de 40ºC.

12. No cortocircuite los terminales de la batería.

Guías generales al recargar la batería

1. La batería tarda en cargarse 24 horas.

2. Bajo uso normal la batería será cargada

durante el funcionamiento del motor.

3. Para mantener en condiciones óptimas la

batería deberá cargarse por lo menos una vez cada seis meses.

4. Si excede el período de carga podría disminuir

5. Proteja el cable eléctrico. Nunca mueva el

cargador de la batería sujetándolo sólo por el cable eléctrico.

6. Si después de un período de tiempo largo de

uso la batería se descarga rápidamente después de haberla recargado durante 24 horas, probablemente necesitará cambiarla por una nueva.

7. No intente abrir la caja del cuerpo principal.

8. Límpiela sólo con un paño suave.

9. Nunca use un paño húmedo o líquidos

inflamables tales como gasolina, alcohol, diluyente, etc...

10. Elimine las baterías viejas de forma segura.

ESPAÑOL - 6

MANTENIMIENTO PARA CARGAR LA BATERÍA - SÓLO MODELOS DE ARRANQUE CON LLAVE IMPORTANTE:- Habrá que cargar las baterías que se reemplazan antes de utilizarlas Asegúrese que ni el cargador ni la batería están expuestos a la humedad. El paquete de la batería puede cambiarse quitando el clip que sujeta la batería a su alojamiento y desconectando el paquete de los cables de la batería. Cómo cambiar la batería

1. Pare el cortacésped

2. Desconecte la bujía de encendido

3. Quite la tapa del punto de carga en el fondo del

harnés del cableado. Y1- Tapa, Y2 - Punto de carga Y3 - Cableado.

4. Enchufe el cable del cargador en la conexión de la

5. Enchufe el cargador de la batería en una toma fr

corriente doméstica.

6. La batería comenzará a cargarse.

7. Cárguela durante 24 horas.

8. Después de cargarla, desconecte el cargador del

enchufe y del punto de carga.

9. Ponga la tapa en el punto de carga.

10.La unidad está ahora lista para ser utilizada. Cambio de batería

1. La batería está situada debajo de una cubierta

detrás del motor (Z1)

2. Pare el cortacésped y desconecte la bujía.

3. Quite los tornillos de la cubierta (Z2)

4. Quite la cubierta (Z3) para obtener acceso a la

batería. CUIDADO Al final de la temporada de cortar el césped

1. Cambie las cuchillas, los pernos, las tuercas o

tornillos, si fuera necesario.

2. Limpie a conciencia el cortacésped. No limpiar con

reactivos químicos, bencina o solventes - algunos pueden destruir los componentes criticos de plástico.

3. Pida a su Centro local de servicio que limpie el filtro

de aire totalmente y realice el servicio o las reparaciones que procedan.

4. Vacíe el motor de aceite y de gasolina.

Almacenamiento del cortacésped

1. No almacene el cortacésped inmediatamente

después de utilizarlo.

2. Espere a que el motor se enfríe para evitar el peligro

3. Limpie el cortacésped.

4. Almacénelo en un lugar fresco y seco donde el

cortacésped esté protegido del daño. Programa de mantenimiento del motor Siga los intervalos de horas o del calendario, lo que ocurra antes. Se requiere realizar servicio más frecuente cuando opere la máquina en condiciones adversas. Las primeras 5 horas - Cambie el aceite Cada cinco horas o diariamente - Compruebe el nivel de aceite. Limpie el projector del dedo. Limpie alrededor del silenciador. Cada 25 horas o cada temporada - Cambie el aceite si está operando bajo carga pesada o alta temperatura ambiental. Realice el servicio al limpiador de aire. Cada 50 horas o cada temporada - Cambie el aceite. Inspeccione el apagachispas, si estuviera instalado. Cada 100 horas o cada temporada - Limpie el sistema de enfriamiento. Cambie la bujía.

• Limpie más a menudo bajo condiciones polvorientas, o cuando hay suciedad en el aire o después de un funcionamiento prolongado cortando césped alto y seco.

LOCALIZACIÓN DE AVERÍAS

1. Asegúrese de que la palanca de liberación del

freno (OPC) está en la posición de arranque.

2. Compruebe que la palanca de control está en la

posición de funcionamiento Fast (Rápido).

3. Compruebe que hay suficiente combustible en el

depósito y que la ventilación de aire de la tapa está limpia.

4. Quite y seque la bujía

5. La gasolina podría haberse echado a perder,

cámbiela. Una vez cambiada la gasolina, tardará algún tiempo en pasar la gasolina limpia por el filtro.

6. Compruebe que el perno de la cuchilla está

apretado. Un perno suelto podría causar dificultades al arrancar.

7. Si todavía no arranca el motor, desconecte

inmediatamente el cable de la bujía de encendido.

8. CONSULTE CON EL CENTRO DE SERVICIO

LOCAL APROBADO. El motor no arranca (sólo el arranque electroestático)

1. Asegúrese de que la palanca de liberación del

freno (OPC) está en la posición de arranque.

2. La batería está descargada - arranque el

cortacésped manualmente.

3. Si el motor todavía no arranca, desconecte

inmediatamente el cable de la bujía de encendido.

4. CONSULTE CON EL CENTRO DE SERVICIO

ESPAÑOL - 7

Falta de potencia en el motor y/o sobrecalentamiento

1. Compruebe que la palanca de control está en la

posición de funcionamiento Fast (Rápido).

2. Desconecte el cable de la bujía de encendido y deje

que se enfríe el motor.

3. Limpie la hierba y la suciedad alrededor del motor y

entradas de aire y debajo de la plataforma incluyendo el canal de descarga y el ventilador.

4. Limpie el filtro de aire del motor (pida al centro de

servicio local aprobado que limpie a conciencia el filtro de aire del motor).

5. La gasolina podría haberse echado a perder,

cámbiela. Una vez cambiada la gasolina, tardará algún tiempo en pasar la gasolina limpia por el filtro.

6. Si el motor todavía no tiene potencia y/o está

sobrecalentado, desconecte inmediatamente el cable de la bujía de encendido.

7. CONSULTE CON EL CENTRO DE SERVICIO

LOCAL APROBADO. Vibración excesiva

1. Desconecte el cable de la bujía de encendido

2. Compruebe que la cuchilla está correctamente

montada (ver página 6).

3. Si la cuchilla está dañada o desgastada, cámbiela

4. Si la vibración persiste, desconecte

inmediatamente el cable de la bujía de encendido.

5. CONSULTE CON EL CENTRO DE SERVICIO

LOCAL APROBADO. MANTENIMIENTO

SERVICIO DEL MOTOR Y GARANTÍA

El motor instalado en su cortacésped está garantizado por el fabricante del motor. Para obtener más información contacte con su vendedor según se detalla a continuación Briggs y Stratton En la parte posterior de este manual damos una lista de los Distribuidores de Servicio autorizados de Briggs y Stratton Tecumseh En la parte posterior de este manual damos una lista de los Distribuidores de Servicio autorizados de Tecumseh

RECOMENDACIONES DE SERVICIO

1. Recomendamos encarecidamente servir su máquina

por lo menos cada doce meses, más a menudo en una aplicación profesional.

2. Utilice siempre piezas de repuesto originales.

3. Hay disponibles piezas de repuestos embaladas de

antemano en la mayoría de los centros autorizados.

4. Su producto está identificado como único por una

etiqueta de régimen del producto en color plata y negro.

5. Si se enfrenta con algún problema en la máquina

contacte con el Centro aprobado de servicio local asegurando que tiene todos los detalles del producto según se indican en la placa indicadora.

6. Si fuera necesario realizar reparaciones en el Centro

de servicio, es importante que lleve el cortacésped rotativo de gasolina a ruedas completo. Para obtener el servicio de la máquina, simplemente llame o visite el Centro aprobado de servicio local. Si requiere el servicio bajo los términos de nuestra garantía, el Centro de servicio necesitará tener prueba de la compra. Todos los centros tienen disponibles piezas de repuesto originales. NOTA: Los servicios técnicos actúan en su propio nombre y no tienen capacidad para comprometer ni obligar legalmente a Electrolux Outdoor Products en ninguna forma. GARANTÍA Y POLÍTICA DE GARANTÍA Si se hallara cualquier pieza defectuosa debido a fabricación incorrecta dentro de dos años de la compra original, Electrolux Outdoor Products a través de sus reparadores de servicio autorizados, efectuarán la reparación o la sustitución sin cobro alguno, con tal de que:a) Se informe del falio directamente al servicio técnico. b) Se proporcione prueba de la compra c) El fallo no haya sido causado por el uso incorrecto, negligencia o ajuste defectuoso por el usuario. d) El fallo no haya ocurrido por causa del uso y desgaste normal. e) No se haya hecho el servicio a la máquina o la reparación o se haya manipulado por cualquier persona no autorizada por Electrolux Outdoor Products. f) No se haya utilizado la máquina en alquiler. g) El dueño de la máquina es la persona que la compró originalmente. h) La máquina no ha sido utilizada fuera del país para el que fue especificada.

i) La máquina no ha sido utilizada comercialmente.

• Esta garantía es adicional, y en ningún modo disminuye los derechos estatutarios de los clientes. Los fallos debidos a lo indicado a continuación no están cubiertos por la garantía, por lo tanto es importante que lea usted las instrucciones contenidas en este Manual del Operario y comprenda cómo operar y mantener la máquina. Fallos no cubiertos por la garantía
• Reemplazar las cuchillas desgastadas o dañadas.
• Fallos resultantes de no informar de un fallo inicial.
• Fallos resultantes de un impacto repentino.
• Fallos resultantes de no utilizar el producto según las recomendaciones dadas en este Manual del Operario.
• Las máquinas utilizadas para el alquiler no están cubiertas por la garantía.
• Los siguientes elementos listados se consideran piezas de desgaste y su vida útil depende del mantenimiento regular y no están, por lo tanto, sujetos a una reclamación válida de garantía: Cuchillas, Correas de transmisión.
• ¡Cuidado! Electrolux Outdoor Products no acepta responsabilidad bajo la garantía por los defectos causados totalmente o en parte, directa o indirectamente por el montaje de las piezas de repuesto o piezas adicionales que no estén fabricadas o aprobadas por Electrolux Outdoor Products, o porque se haya modificado la máquina de cualquier forma.

INFORMACIÓN ECOLÓGICA

Electrolux Outdoor Products fabrica sus productos bajo el Sistema de Gestión Ambiental (ISO 14001) utilizando siempre que sea práctico hacerlo, componentes fabricados de la forma más responsable con el medio ambiente, según los procedimientos de la empresa y con el potencial de poder reciclarlos al final de la vida útil del producto.

• El embalaje es reciclable y los componentes de plástico han sido etiquetados (siempre que sea práctico) para el reciclado categorizado.
• Deberá eliminar el producto al ´final de su vida útil´ de forma responsable con el medio ambiente.
• Si fuera necesario, consulte con la autoridad local para obtener información acerca de la mejor forma de desechar el producto.

ELIMINACIÓN DE LA BATERÍA

• La batería deberá llevarse a un Centro de Servicio Autorizado o a la estación de reciclado local.
• NO elimine la batería usada con el desperdicio doméstico.
• Las baterías de plomo/ácido pueden ser perjudiciales y deberán eliminarse a través de un servicio de reciclado reconocido según la Normativa Europea.

• No deseche la batería en el agua.

ELIMINACIÓN DE COMBUSTIBLES Y ACEITES

• Lleve ropa de protección al manipular combustibles y lubricantes.
• Evite el contacto con la piel
• Quite la gasolina y el aceite del motor antes de transportar el producto.
• Contacte con la autoridad local para recibir información acerca de cuál es la estación más cercana de reciclado/vertedero.
• NO elimine los combustibles/aceites usados con los desperdicios domésticos.
• Los combustibles/aceites de desecho son perjudiciales, pero pueden ser reciclados y deberán eliminarse a través de un servicio reconocido.
• NO elimine los combustibles/aceites usados en el agua.

ESPAÑOL - 8

4. Coloque la caja recogecésped totalmente montada

en los puntos de situación en la parte posterior de la plataforma.

5. Coloque la tapa de seguridad sobre la parte superior

de la caja recogecésped (H4). Asegúrese de que la caja recogecésped está bien colocada.

• Para desmontar seguir el procedimiento inverso.
