BEDIENUNGSANLEITUNG LM 2146 CDE JONSERED

Operator’s Manual Read the operator’s manual carefully and make sure that you understand the contents before using the lawnmower. Betriebsanleitung Diese Betriebsanleitung muß sorgfältig durchgelesen werden. Stellen Sie sicher, daß Sie deren Inhalt vor Verwendung des Rasenmähers verstehen.

• Do NOT dispose of used fuels/oils to water.

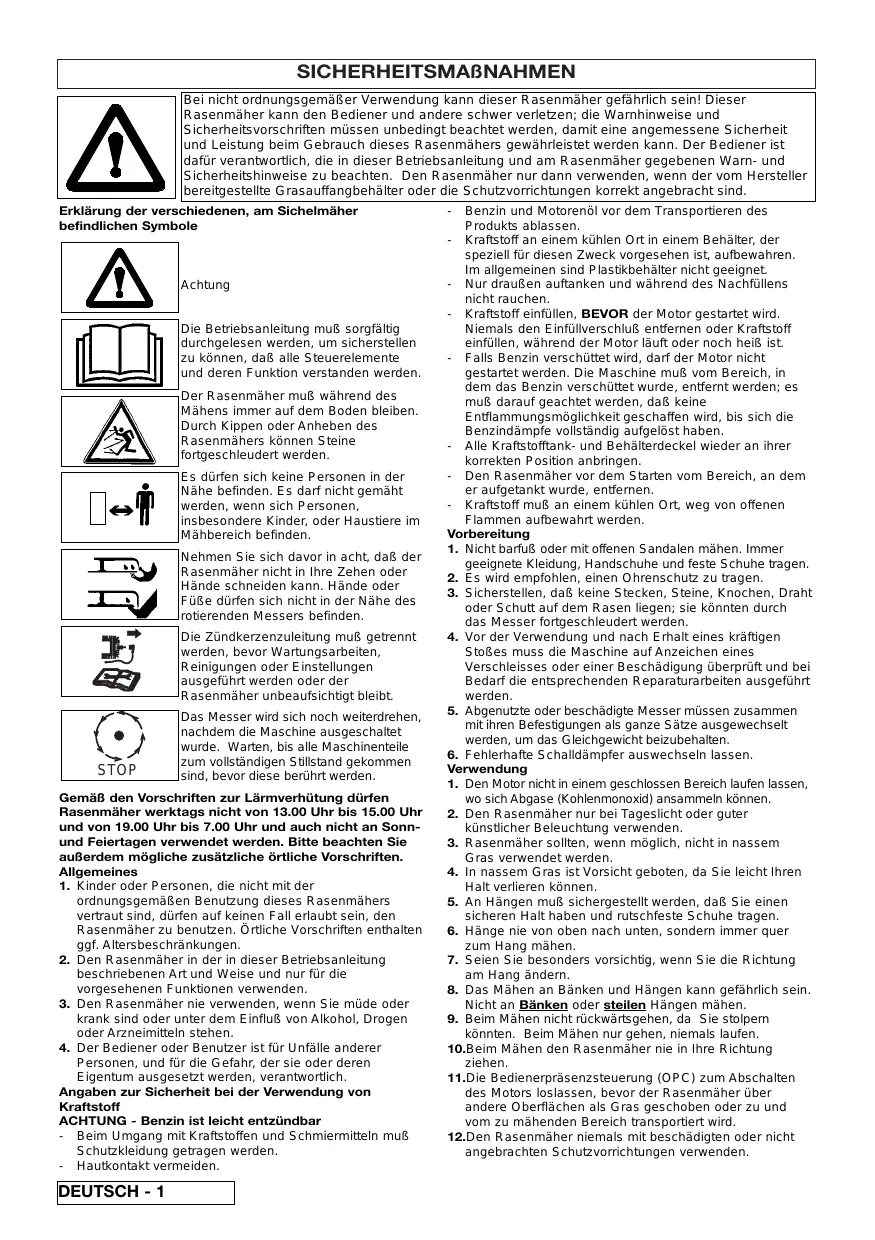

• Do NOT incinerate ENGLISH - 8 SICHERHEITSMAßNAHMEN Bei nicht ordnungsgemäßer Verwendung kann dieser Rasenmäher gefährlich sein! Dieser Rasenmäher kann den Bediener und andere schwer verletzen; die Warnhinweise und Sicherheitsvorschriften müssen unbedingt beachtet werden, damit eine angemessene Sicherheit und Leistung beim Gebrauch dieses Rasenmähers gewährleistet werden kann. Der Bediener ist dafür verantwortlich, die in dieser Betriebsanleitung und am Rasenmäher gegebenen Warn- und Sicherheitshinweise zu beachten. Den Rasenmäher nur dann verwenden, wenn der vom Hersteller bereitgestellte Grasauffangbehälter oder die Schutzvorrichtungen korrekt angebracht sind. Erklärung der verschiedenen, am Sichelmäher befindlichen Symbole Achtung Die Betriebsanleitung muß sorgfältig durchgelesen werden, um sicherstellen zu können, daß alle Steuerelemente und deren Funktion verstanden werden. Der Rasenmäher muß während des Mähens immer auf dem Boden bleiben. Durch Kippen oder Anheben des Rasenmähers können Steine fortgeschleudert werden. Es dürfen sich keine Personen in der Nähe befinden. Es darf nicht gemäht werden, wenn sich Personen, insbesondere Kinder, oder Haustiere im Mähbereich befinden. Nehmen Sie sich davor in acht, daß der Rasenmäher nicht in Ihre Zehen oder Hände schneiden kann. Hände oder Füße dürfen sich nicht in der Nähe des rotierenden Messers befinden. Die Zündkerzenzuleitung muß getrennt werden, bevor Wartungsarbeiten, Reinigungen oder Einstellungen ausgeführt werden oder der Rasenmäher unbeaufsichtigt bleibt. STOP Das Messer wird sich noch weiterdrehen, nachdem die Maschine ausgeschaltet wurde. Warten, bis alle Maschinenteile zum vollständigen Stillstand gekommen sind, bevor diese berührt werden. Gemäß den Vorschriften zur Lärmverhütung dürfen Rasenmäher werktags nicht von 13.00 Uhr bis 15.00 Uhr und von 19.00 Uhr bis 7.00 Uhr und auch nicht an Sonnund Feiertagen verwendet werden. Bitte beachten Sie außerdem mögliche zusätzliche örtliche Vorschriften. Allgemeines

1. Kinder oder Personen, die nicht mit der

ordnungsgemäßen Benutzung dieses Rasenmähers vertraut sind, dürfen auf keinen Fall erlaubt sein, den Rasenmäher zu benutzen. Örtliche Vorschriften enthalten ggf. Altersbeschränkungen.

2. Den Rasenmäher in der in dieser Betriebsanleitung

beschriebenen Art und Weise und nur für die vorgesehenen Funktionen verwenden.

3. Den Rasenmäher nie verwenden, wenn Sie müde oder

krank sind oder unter dem Einfluß von Alkohol, Drogen oder Arzneimitteln stehen.

4. Der Bediener oder Benutzer ist für Unfälle anderer

Personen, und für die Gefahr, der sie oder deren Eigentum ausgesetzt werden, verantwortlich. Angaben zur Sicherheit bei der Verwendung von Kraftstoff ACHTUNG - Benzin ist leicht entzündbar - Beim Umgang mit Kraftstoffen und Schmiermitteln muß Schutzkleidung getragen werden. - Hautkontakt vermeiden. DEUTSCH - 1

Benzin und Motorenöl vor dem Transportieren des Produkts ablassen. - Kraftstoff an einem kühlen Ort in einem Behälter, der speziell für diesen Zweck vorgesehen ist, aufbewahren. Im allgemeinen sind Plastikbehälter nicht geeignet. - Nur draußen auftanken und während des Nachfüllens nicht rauchen. - Kraftstoff einfüllen, BEVOR der Motor gestartet wird. Niemals den Einfüllverschluß entfernen oder Kraftstoff einfüllen, während der Motor läuft oder noch heiß ist. - Falls Benzin verschüttet wird, darf der Motor nicht gestartet werden. Die Maschine muß vom Bereich, in dem das Benzin verschüttet wurde, entfernt werden; es muß darauf geachtet werden, daß keine Entflammungsmöglichkeit geschaffen wird, bis sich die Benzindämpfe vollständig aufgelöst haben. - Alle Kraftstofftank- und Behälterdeckel wieder an ihrer korrekten Position anbringen. - Den Rasenmäher vor dem Starten vom Bereich, an dem er aufgetankt wurde, entfernen. - Kraftstoff muß an einem kühlen Ort, weg von offenen Flammen aufbewahrt werden. Vorbereitung

1. Nicht barfuß oder mit offenen Sandalen mähen. Immer

geeignete Kleidung, Handschuhe und feste Schuhe tragen.

2. Es wird empfohlen, einen Ohrenschutz zu tragen.

3. Sicherstellen, daß keine Stecken, Steine, Knochen, Draht

oder Schutt auf dem Rasen liegen; sie könnten durch das Messer fortgeschleudert werden.

4. Vor der Verwendung und nach Erhalt eines kräftigen

Stoßes muss die Maschine auf Anzeichen eines Verschleisses oder einer Beschädigung überprüft und bei Bedarf die entsprechenden Reparaturarbeiten ausgeführt werden.

5. Abgenutzte oder beschädigte Messer müssen zusammen

mit ihren Befestigungen als ganze Sätze ausgewechselt werden, um das Gleichgewicht beizubehalten.

6. Fehlerhafte Schalldämpfer auswechseln lassen.

1. Den Motor nicht in einem geschlossen Bereich laufen lassen,

wo sich Abgase (Kohlenmonoxid) ansammeln können.

2. Den Rasenmäher nur bei Tageslicht oder guter

künstlicher Beleuchtung verwenden.

3. Rasenmäher sollten, wenn möglich, nicht in nassem

Gras verwendet werden.

4. In nassem Gras ist Vorsicht geboten, da Sie leicht Ihren

Halt verlieren können.

5. An Hängen muß sichergestellt werden, daß Sie einen

sicheren Halt haben und rutschfeste Schuhe tragen.

6. Hänge nie von oben nach unten, sondern immer quer

7. Seien Sie besonders vorsichtig, wenn Sie die Richtung

8. Das Mähen an Bänken und Hängen kann gefährlich sein.

Nicht an Bänken oder steilen Hängen mähen.

9. Beim Mähen nicht rückwärtsgehen, da Sie stolpern

könnten. Beim Mähen nur gehen, niemals laufen. 10.Beim Mähen den Rasenmäher nie in Ihre Richtung ziehen. 11.Die Bedienerpräsenzsteuerung (OPC) zum Abschalten des Motors loslassen, bevor der Rasenmäher über andere Oberflächen als Gras geschoben oder zu und vom zu mähenden Bereich transportiert wird. 12.Den Rasenmäher niemals mit beschädigten oder nicht angebrachten Schutzvorrichtungen verwenden. SICHERHEITSMAßNAHMEN

13. Den Motor nicht überdrehen oder die

Reglereinstellungen ändern. Eine übermäßige Geschwindigkeit ist gefährlich und reduziert die Benutzungsdauer des Rasenmähers.

14. Vor dem Starten alle Messer- und Antriebskupplungen

ausrücken. (siehe Seite 4)

15. Niemals Hände oder Füße in die Nähe der

Schneidvorrichtung bringen, insbesondere beim Einschalten des Motors.

16. Den Rasenmäher beim Starten des Motors nicht kippen.

17. Während der Motor läuft, dürfen sich Ihre Hände niemals

in der Nähe der Grasauslaßöffnung befinden.

18. Einen Rasenmäher niemals anheben oder tragen, wenn

der Motor noch läuft.

19. Die Zündkerzenzuleitung kann heiß sein - deshalb ist

beim Umgang damit Vorsicht geboten.

20. Es dürfen keine Wartungsarbeiten an Ihrem

Rasenmäher ausgeführt werden, solange der Motor noch heiß ist.

21. Zum Abschalten des Motors die

Bedienerpräsenzsteuerung loslassen und warten, bis das Messer zum vollständigen Stillstand gekommen ist: - bevor der Rasenmäher unbeaufsichtigt bleibt.

22. Den Motorbremsbügel zum Stoppen des Motors

loslassen. Warten, bis das Messer zum vollständigen Stillstand gekommen ist, die Zündkerzenleitung trennen und warten, bis der Motor abgekühlt ist: - bevor Benzin nachgefüllt wird; - bevor eine Blockierung entfernt wird; - bevor der Rasenmäher überprüft oder gereinigt wird oder Arbeiten daran ausgeführt werden; - wenn Sie einen Gegenstand treffen. Der Rasenmäher darf erst dann wieder verwendet werden, wenn absolut sichergestellt wurde, daß sich der gesamte Rasenmäher in einem sicheren Betriebszustand befindet;

wenn der Rasenmäher anfängt, ungewöhnlich stark zu vibrieren. In diesem Falle muß er sofort überprüft werden. Ein übermäßiges Vibrieren kann Verletzungen verursachen.

23. Während der Motor abgestellt ist, die

Gashebeleinstellung reduzieren, und falls der Motor mit einem Absperrventil versehen ist, die Kraftstoffzufuhr nach dem Mähen abschalten. Wartung und Lagerung

1. Alle Muttern, Bolzen und Schrauben müssen fest

angezogen sein, damit ein sicherer Betriebszustand des Rasenmähers gewährleistet ist.

2. Die Grasauffangvorrichtung häufig auf Verschleiß und

schlechten Zustand überprüfen.

3. Abgenutzte oder beschädigte Teile müssen für einen

sicheren Zustand ausgewechselt werden.

4. Nur für dieses Produkt spezifizierte Messer,

Messerbefestigungsschrauben, Distanzscheiben und Gebläserad beim Auswechseln verwenden.

5. Den Rasenmäher niemals mit Kraftstoff im Tank in einem

Gebäude abstellen, wo Dämpfe eine offene Flamme oder einen Funken erreichen können.

6. Der Motor muß zuerst abgekühlt sein, bevor der

Rasenmäher in einen geschlossenen Bereich gestellt wird.

7. Um die Brandgefahr zu reduzieren, müssen Motor,

Schalldämpfer, Gehäuse und Kraftstoffaufbewahrungsbereich frei von Gras, Blättern oder übermäßig viel Schmierfett gehalten werden.

8. Falls der Kraftstofftank entleert werden muß, sollte dies

9. Bei der Einstellung des Rasenmähers darauf achten,

daß Sie Ihre Finger nicht zwischen den beweglichen Messern und feststehenden Teilen der Maschine einklemmen. MONTAGEANWEISUNGEN RADMONTAGE (WO ERFORDERLICH)

1. Eines der Löcher in der Befestigungsplatte auswählen

und dessen Position notieren, da alle vier Räder dieselbe Position haben müssen (A1). 2.Die Befestigungsschraube durch das Loch in der Radkappe, das Rad und durch das ausgewählte Loch in der Befestigungsplatte bringen. 3.Die Radnabe im Uhrzeigersinn drehen, bis die Radeinheit sicher angebracht ist (A2). GRIFFE Untere Griffe

1. Falls die Schnitthöhe Ihrer Maschine mit Hebeln (siehe

Einstellung, Seite 5) eingestellt werden kann, muß sichergestellt werden, daß die höchste Schnitthöheneinstellung ausgewählt wurde, bevor Schritte 2 & 3 ausgeführt werden.

2. Jede Seite des unteren Griffs gemäß Abb. B1 in die

3. Jede Seite des Griffs fest herunterdrücken, bis er sicher

in der Haube positioniert ist (B2).

4. Die Schraube mit Hilfe eines KreuzkopfSchraubenziehers durch die Unterlegscheibe und in die

Löcher bringen und gemäß Abb. B2 fest an der Haube anbringen. Obere Griffe

1. Den unteren und oberen Griffbügel zueinander

ausrichten. Die Schrauben und die Scheiben montieren und mit Schraubknöpfen festziehen. (C1 & C2).

2. Die Kabel mit den gelieferten Kabelbändern an den

Griffen befestigen. Dabei muß sichergestellt werden, daß die Kabel nicht zwischen den oberen und unteren Griffen eingeklemmt werden. Bel angebrachten Griffeinstellungvorrichtungen

1. Die Griffeinheit in die Position bringen, die für Sie am

bequemsten ist und die Griffeinstell-vorrichtungen (C2) auf beiden Seiten des Rasenmähers anziehen. ZUGSTARTER

Die Bremse muß durch Ziehen den OPC-Hebels zum Griff gelöst werden, bevor die Schnur herausgezogen wird.

1. Die Zündkerzenzuleitung trennen.

2. Den OPC-Hebel ziehen, um die Bremse am Motor zu

3. Das starterseil so weit wie möglich herausziehen (D1).

4. Das seil an der das starterseil am Griff festmachen

(E1). DEUTSCH - 2 MONTAGEANWEISUNGEN

ZUSAMMENSETZEN DER GRASAUFFANGVORRICHTUNG

- GRASAUFFANGBEHÄLTER AUS KUNSTSTOFF

Hinweis: Es muß sichergestellt werden, daß kein Zwischenraum zwischen Schutzklappe und Grasauffangvorrichtung vorhanden ist. Wenn kein Grasauffang erforderlich ist, kann der Rasenmäher ohne Grasauffangvorrichtung verwendet werden. Dabei muß sichergestellt werden, daß die Schutzklappe vollständig geschlossen ist.

1. Den Grasauffangbehältergriff oben an einer der

Grasauffangbehälterhälften einfügen. Fest nach unten und nach vorne drücken, bis der Griff einrastet. (F1)

2. Die Grasauffangbehälterhälfte umdrehen und die

Schraube in das Loch (siehe Abb. F1) einfügen und fest anziehen.

3. Die beiden Hälften des Grasauffangbehälters

aufeinanderlegen und jeden Positionierungspunkt (F2-A) korrekt positionieren, ohne die Klemmen vollständig einrasten zu lassen. Wenn die Positionierungspunkte korrekt positioniert sind, müssen die beiden Hälften des Grasauffangbehälters fest zusammengedrückt werden, so daß alle Klemmen vollständig eingerastet sind. (F2-B)

4. Zur Befestigung der Grasauffangvorrichtung am

Rasenmäher muß die Schutzklappe (F3) angehoben und sichergestellt werden, daß die Auslaßklappe sauber und frei ist.

5. Die zusammengesetzte Grasauffangvorrichtung auf 2

Positionierpunkte hinten an der Haube positionieren (F4).

6. Die Schutzklappe über die Grasauffangvorrichtung

positionieren. Dabei muß sichergestellt werden, daß die Grasauffangvorrichtung richtig positioniert ist.

• Zum Ausbau muß das obige Verfahren umgekehrt ausgeführt werden.

ZUSAMMENSETZEN DER GRASAUFFANGVORRICHTUNG - STOFFSACK

G1 - Oberteil G2 - Auffangbehälter aus Stoff G3 - ‘U’-Rahmen

1. U-Rahmen durch Seitenmuffen des Stoffsacks und

dann in den Deckel einfügen. Dabei muß sichergestellt werden, daß das kleine Metallrohr (H1-A) sicher positioniert ist (H2-A).

2. Die untere Muffe des Stoffsacks am U-Rahmen

3. Vorne am Oberteil (H3) beginnen und den Rand des

Auffangbehälters aus Stoff an der Oberteil-Innenkante einfügen, bis dieser an allen Sicherungspunkten eingerastet ist (H3-A). Den Rand solange einfügen, bis der Auffangbehälter sicher befestigt ist.

4. Die zusammengesetzte Grasauffangvorrichtung auf 2

Positionierpunkte hinten an der Haube positionieren.

5. Die Schutzklappe über die Grasauffangvorrichtung

positionieren (H4). Dabei muß sichergestellt werden, daß die Grasauffangvorrichtung richtig positioniert ist.

• Zum Ausbau muß das obige Verfahren umgekehrt ausgeführt werden.

1. Wenn Öl nachgefüllt werden muß:

a) Den Öleinfüllverschluß entfernen. b) Öl bis zur VOLL-Markierung am Pegelstab einfüllen.

2. Ein hochwertiges SAE 30 Viertaktöl verwenden.

3. Den Ölstand regelmäßig nach jeweils 5

Betriebsstunden überprüfen.

4. Je nach Erfordernis Öl hinzufügen, um den Ölstand

auf der VOLL-Markierung am Pegelstab zu halten.

5. Das Öl nach den ersten fünf Betriebsstunden und

danach nach jeweils 25 Betriebsstunden wechseln.

6. Das Öl immer dann wechseln, wenn der Motor noch

warm - jedoch nicht zu heiß - ist. Es dürfen niemals Wartungsarbeiten bei heißem Motor ausgeführt werden. Benzin

1. Frisches bleifreies Normalbenzin verwenden.

2. NIEMALS VERBLEITES BENZIN VERWENDEN

Bei Verwendung von verbleitem Benzin wird der Auspuff rauchen; außerdem würde dies zu einer irreparablen Beschädigung von Motoren, die mit einem Katalysator versehen sind, führen.

3. Den Kraftstofftank nicht füllen, wenn der Motor heiß

4. Während des Auffüllens des Tanks darf nicht geraucht

5. Den Kraftstofftank nicht füllen, während der Motor

6. Damit kein Schmutz in das Kraftstoffsystem gelangen

kann, muß Gras und Schmutz vom Benzineinfüllverschluß entfernt werden, bevor dieser aufgeschraubt wird.

7. Es wird empfohlen, den Tank über einen Trichter mit

8. Vor dem Starten des Motors muß verschüttetes

Benzin entfernt werden. Nur Tecumseh Vantage Beim Einfüllen von Öl

• Fassungsvermögen für Öl: 0,6 Liter a. Öleinfülldeckel abschrauben. b. Öl immer langsam einzufüllen. c. Bis zum Überlaufpunkt im Öleinfülloch füllen (J1). d. Öleinfülldeckel wieder einsetzen. Sorgfältig festschrauben.
• Ölwechsel nach den ersten 2 Betriebsstunden, danach alle 25 Arbeitsstunden. Ablassen des Öls. - Die Zündkerzenzuleitung trennen und den Auspuff abkühlen lassen. - Den Rasenmäher auf die Seite drehen; der Auspuff muß sich dabei ganz oben befinden. - Die Ablaßschraube entfernen. (J2) - Einen geeigneten Behälter unter den Rasenmäher stellen. - Den Rasenmäher wieder auf seine Räder stellen. Das Öl wird dann in den Behälter laufen.

STARTEN - EINSPRITZEN

Hinweis: Wenn der Motor zum ersten Mal gestarten wird, muß Öl und Benzin gemäß den im Abschnitt Öl und Benzin gegebenen Anweisungen eingefüllt werden. Ein vorpumpen ist gewöhnlich nicht erforderlich, wenn ein warmer Motor erneut gestartet wird. Bei kaltem Wetter muß das pumpen jedoch ggf. wiederholt werden. Briggs und Stratton Motoren

1. Den Gashebel auf SCHNELL oder LAUF gemäß den

gegebenen Anweisungen im entsprechenden Abschnitt einstellen.

2. Den primer (K) fünfmal fest drücken.

3. Die Anweisungen im Abschnitt Verwendung - Starten

und Stoppen beachten.

4. Falls der Motor nach dreimaligem Ziehen des

starterseil noch immer nicht startete, muß der primer dreimal gedrückt und Schritt 3 wiederholt werden. Tecumseh Motoren

1. Den Gashebel auf SCHNELL oder LAUF einstellen.

2. Den primer dreimal drücken. Zwischen jedem Drücken

ca. 2 Sekunden warten. Bei kaltem Wetter (13°C oder darunter) muß der primer fünfmal gedrückt werden.

3. Die Anweisungen im Abschnitt Verwendung - Starten

und Stoppen beachten.

• DEN PRIMER NICHT ZUM ERNEUTEN STARTEN EINES WARMEN MOTORS VERWENDEN. Starten des Motors danach

1. Den Gashebel (falls installiert) auf LAUF oder

SCHNELL einstellen und den primer dreimal fest drücken, bevor der Motor gestartet wird. (Falls der Motor stoppte, da das Benzin ausging, muß der Tank nachgefüllt und der primer dreimal gedrückt werden.) VERWENDUNG

RASENMÄHER OHNE MOTORANTRIEB

Hinweis: Ihre oberen Griffe sehen möglicherweise anders aus als die hier gezeigten. Das Verfahren ist jedoch gleich.

1. Die Zündkerzenzuleitung anschließen.

2. Falls installiert, den Gashebel auf SCHNELL

3. Den OPC-Hebel zum Griff ziehen (L1), dadurch wird

4. Das startseil so weit herausziehen, bis Sie einen

Widerstand spüren. Das startseil wieder langsam aufwickeln lassen und dann den startseil so weit wie möglich herausziehen (L2).

5. Nachdem der Motor startete, muß dieser 30 Sekunden

lang laufen, bevor mit dem Mähen begonnen wird. Zum Stoppen des Rasenmähers muß der OPC-Hebel losgelassen werden.

RASENMÄHER MIT RADRANTRIEB

1. Das Verfahren für Rasenmäher ohne Motorantrieb befolgen.

2. Der Radrantriebshebel muß oben am Griff sein, um

den Vorwärtsantrieb ein- und auszurücken (M1).

3. Durch Loslassen des Radrantriebshebels wird der

Vorwärtsantrieb automatisch gestoppt. Zum Stoppen des Rasenmähers muß zuerst der Radrantriebshebel und dann der OPC-Hebel losgelassen werden. ZWEIGANG Vor der ersten Inbetriebnahme des Gerätes achten Sie auf Bewegungsfreiheit der Hinterräder. Ohne den Radantriebshebel N1 zu betätigen, bewegen Sie das Gerät vor und zurück. Während des Bewegungsvorganges stellen Sie den Antriebsgeschwindigkeitshebel N2 von langsam auf schnell. Blockieren die Hinterräder, muß der Bowdenzug justiert werden. Die Einstellung erfolgt durch Drehen der Stellschraube in Uhrzeiger/Uhrzeigergegenrichtung, bis die Hinterräder frei drehen und das Gerät sich rückwärts bewegen läßt. SCHLÜSSELSTART Nur Schlüsselstart: Während des Mähens wird Ihr Akku aufgeladen. Hinweis: Ihr Rasenmäher kann durch Ausführen der Schritte 1 - 5 im Abschnitt für Rasenmäher ohne Radrantrieb manuell gestartet werden. Der Radrantrieb kann durch Ausführen der Schritte 2 - 3 im Abschnitt für Rasenmäher mit Radrantrieb gestartet werden.

1. Schritte 1 - 3 für den Rasenmäher ohne Radrantrieb

2. Den Schlüssel drehen und solange halten, bis der Rad

startet (O1 und O2). Der Schlüssel wird auf seine ursprüngliche Position zurückkehren, wenn er losgelassen wird.

3. Wenn der Motor bei Drehen des Schlüssels nicht

startet, muß Ihr Akku möglicherweise aufgeladen werden. Zum Stoppen des Rasenmähers muß zuerst der Motorantriebshebel und dann der OPC-Hebel losgelassen werden. GASHEBEL (FALLS INSTALLIERT) (P)

zeigt die SCHNELL-(Lauf)-Stellung.

zeigt die LANGSAM-(Leerlauf)-Stellung. DEUTSCH - 4 VERWENDUNG

MESSER, BREMSE, KUPPLUNG (BBC) Bei einem BBC-Modell kann der Motor auch dann laufen, wenn die Bremse angezogen ist. Der Motorantriebshebel muß oben am Griff sein, um den Vorwärtsantrieb, falls installiert, ein- und auszurücken (Q2-B).

1. Die Zündkerzenzuleitung anschließen.

2. Falls installiert, muß der Gashebel in die SCHNELLStellung gebracht werden.

3. Das startseil so weit herausziehen, bis Sie einen

Widerstand spüren. Das startseil wieder langsam aufwickeln lassen und dann das startseil so weit wie möglich herausziehen.

4. Nachdem der Motor startete, muß dieser 30

Sekunden lang laufen, bevor mit dem Mähen begonnen wird.

5. Den BBC-Arm zum Griff ziehen (Q1).

6. Den BBC-Arm halten und den BBC-Steuerhebel so weit

nach vorne drücken, bis ein Klicken zu hören ist (Q2-A).

7. Den BBC-Steuerhebel loslassen. Dieser wird dann

zu seiner ursprünglichen Position zurückkehren.

8. Durch Loslassen des BBC-Arms wird die

Messerrotation stoppen. Hinweis: Wenn der Motor für längere Zeit ohne rotierendes Messer läuft, kann dies zu einem Überhitzen des Motors führen. Zum Stoppen des Rasenmähers muß zuerst der Radrantriebshebel und dann der BBC-Arm losgelassen werden. Den Gashebel in die Stopp-Stellung bringen. MÄHEN Hinweis: Ihr Rasenmäher darf nicht überlastet werden. Beim Mähen von langem Gras sollte das erste Mal die höchste Schnitthöheneinstellung verwendet werden (siehe Schnitthöhe), um die Belastung des Motors zu reduzieren und eine Beschädigung des Rasenmähers verhindern zu können.

1. Am Rasenrand mit dem Mähen beginnen und den

Rasen in Streifen mit abwechselnder Richtung mähen (R).

2. Den Rasen während der Vegetationszeit zweimal pro

Woche mähen. Ihr Rasen wird Schaden erleiden, wenn mehr als ein Drittel seiner Halmlänge auf einmal geschnitten wird. Überdies kann dies zu einem schlechten Aufsammeln des Schnittguts führen. MOTORANTRIEBSKABEL Es muß sichergestellt werden, daß das Radrantriebskabel nicht verdreht ist und frei entlang den Griffen herunterläuft.

1. Wenn der Antrieb bei Ziehen des Radantriebshebels

in Richtung Griff nicht einrückt, muß die Einstellvorrichtung gegen den Uhrzeigersinn geschraubt werden (S).

2. Wenn der Antrieb bei losgelassenem

Radantriebshebel nicht stoppt, muß die Einstellvorrichtung in die gegengesetzte Richtung geschraubt werden (S). EINSTELLUNG EINSTELLUNG DER SCHNITTHÖHE (MIT ENTFERNEN DER RÄDER) Falls Ihr Rasenmäher Radnaben gemäß T1 hat, wird die Schnitthöhe durch Ausführen der Schritte T1-T3 eingestellt.

1. Das Rad abnehmen, indem die Radnabe gegen den

Uhrzeigersinn gedreht wird (T1). Das Rad in einem neuen Loch positionieren (T2) und die Radnabe zur sicheren Befestigung im Uhrzeigersinn drehen (V3). Die anderen Räder müssen auf dieselbe Weise in die gleiche Position gebracht werden. EINSTELLUNG DER SCHNITTHÖHE (MIT HEBELN) Hinweis: Ihr Rasenmäher kann mit mehreren Schnitthöheneinstellvorrichtungen ausgestattet sein. Installierte Hebel, Niedrigste Schnitthöhe - (V1) Installierte Hebel, Höchst schnitthöhe - (V2) Halbzentral installierte Hebel - (V3) Zentral installierte Hebel - (V4)

1. Wenn Sie Schnitthöhenhebel haben (Abb. V), kann

die Schnitthöhe geändert werden, indem der Einstellungshebel aus den Positionierungsvertiefungen gezogen und in die ausgewählte Position bewegt wird.

2. Falls mehr als ein Hebel installiert ist, müssen die

anderen Hebel in dieselbe Position gebracht werden (V). DEUTSCH - 5 WARTUNG REINIGUNG WICHTIG: Es darf nie Wasser zum Säubern Ihres Rasenmähers verwendet werden. Es dürfen auch keine Chemikalien, einschließlich Benzin oder Lösungsmittel verwendet werden - einige davon können wichtige Kunststoffteile beschädigen.

Die Zündkerzenzuleitung trennen und den Auspuff abkühlen lassen. - Den Rasenmäher auf die Seite drehen; der Auspuff muß sich dabei ganz oben befinden.

1. Gras unter der Haube mit einer Bürste entfernen

2. Mit einer weichen Bürste das Schnittgut von allen

Lufteinlässen, der Auslaßklappe und dem Grasauffangbehälter entfernen (W2).

3. Mit einem trockenen Tuch über die Oberfläche Ihres

Rasenmähers wischen. SCHNEIDWERK Beim Umgang mit dem Messer ist immer Vorsicht geboten - scharfe Kanten können Verletzungen verursachen. HANDSCHUHE VERWENDEN. Das Metallmesser muß nach 50 Betriebsstunden oder 2 Jahren, je nachdem, welches eher zutrifft, ausgewechselt werden. Dies trifft auch dann zu, wenn das Messer noch in gutem Zustand ist. Wenn das Messer abgenutzt oder beschädigt ist, muß es mit einem neuen Messer ersetzt werden. Hinweis: Wenn Ihr Rasenmäher mit BBC ausgestattet ist, müssen beide Messerbefestigungsschrauben entfernt werden.(X3) Messer eausbau - Die Zündkerzenzuleitung trennen und den Auspuff abkühlen lassen. - Den Rasenmäher auf die Seite drehen; der Auspuff muß sich dabei ganz oben befinden.

1. Mit einem Schraubenschlüssel die

Messerbefestigungsschraube gegen den Uhrzeigersinn drehen und somit lockern (X1).

2. Messerbefestigungsschraube, Messer und

Unterlegscheibe entfernen. (X2)

3. Die Teile auf Beschädigungen überprüfen und je

nach Erfordernis reinigen. Messer einbauen

1. Das Messer an der Maschine anbringen. Die

scharfen Kanten müssen dabei von der Maschine weg zeigen.

2. Die Messerbefestigungsschraube durch die

Unterlegscheibe führen. Dabei muß sichergestellt werden, daß die mit ‘0’ markierte Unterlegscheibenseite vom Messer wegzeigt. (X2)

3. Gut festhalten und die Messerbefestigungsschraube

mit einem Schraubenschlüssel fest anziehen. Die Schraube darf jedoch nicht zu fest angezogen werden. HINWEISE ZUR VERWENDUNG DES AKKUS (NUR SCHLÜSSELSTARTMODELLE) Sicherheitsmaßnahmen beim Aufladen des Akkus

1. Das Kabel des Ladegeräts regelmäßig auf

Beschädigungen oder Abnutzungserscheinungen überprüfen.

2. Den Rasenmäher nur dann verwenden, wenn das

Kabel des Ladegeräts in gutem Zustand ist.

3. Es darf nicht versucht werden, andere Produkte mit

dem für diese Einheit vorgesehenen Ladegerät aufzuladen.

4. Es darf nicht versucht werden, ein anderes

Ladegerät zum Aufladen des Akkus zu verwenden.

5. Das Aufladen darf nur an einem sicheren Ort

ausgeführt werden, wo Personen nicht auf den Akku oder die Schnur treten oder darüber stolpern können.

6. Der Ort sollte eine gute Belüftung haben.

7. Während des Aufladens wird das Ladegerät warm.

Dies ist ganz normal und weist nur darauf hin, daß das Ladegerät in Betrieb ist.

8. Das Ladegerät darf während des Betriebs mit nichts

9. Es muß sichergestellt werden, daß weder Ladegerät

noch Akku Feuchtigkeit ausgesetzt sind. 10.Es müssen extreme Temperaturen vermieden werden. 11.Das Ladegerät wird nicht unter dem Gefrierpunkt oder über 40°C betriebsfähig sein. 12.Die Akkuklemmen dürfen nicht kurzgeschlossen werden. Allgemeine Information zu wiederaufladbaren Batterien

1. Die Ladezeit beträgt 24 Stunden.

2. Bei normaler Verwendung wird der Akku während

des Motorlaufs geladen.

3. Damit der Akku in einwandfreiem Zustand bleibt,

muß er mindestens alle sechs Monate aufgeladen werden.

4. Bei Überschreitung dieser Zeit kann die

Benutzungsdauer des Akkus reduziert werden.

5. Das elektrische Kabel muß geschützt werden. Das

Ladegerät darf nicht am elektrischen Kabel gehalten und getragen werden.

6. Wenn der Akku nach längerer Benutzungsdauer

schnell leer wird, obwohl er zuvor 24 Stunden aufgeladen wurde, muß der Akku wahrscheinlich ausgewechselt werden.

7. Es darf nicht versucht werden, das Akkugehäuse zu

8. Zur Reinigung darf nur ein trockenes weiches Tuch

9. Es darf niemals ein feuchtes Tuch oder leicht

entzündliche Flüssigkeiten wie Benzin, Mineralterpentinöl, Verdünner usw. verwendet werden. 10.Alte Akkus müssen vorschriftstiabig entsorgt werden. DEUTSCH - 6 WARTUNG AUFLADEN DER BATTERIE - NUR SCHLÜSSELSTARTMODELLE WICHTIG: Ersatzakkus müssen vor der Verwendung aufgeladen werden. Es muß sichergestellt werden, daß weder Ladegerät noch Akku Feuchtigkeit ausgesetzt sind. Die Akkueinheit kann durch Lösen des Akkus von dessen Gehäuse und Trennen der Akkueinheit von den Akkuleitungen ausgewechselt werden. Aufladen des Akkus

1. Den Rasenmäher stoppen.

2. Die Zündkerzenzuleitung trennen.

3. Die Kappe vom Ladepunkt unten am Kabelbaum

entfernen. Y1- Kappe, Y2 - Ladepunkt, Y3 - Kabelbaum.

4. Die Ladegerätzuleitung in den Anschluß am

Akkukabelbaum stecken.

5. Das Ladegerät an eine Steckdose anschließen.

6. Der Akku wird nun aufgeladen.

7. Den Akku 24 Stunden lang aufladen.

8. Nach dem Aufladen muß der Ladegerätstecker aus der

Steckdose gezogen und vom Ladepunkt getrennt werden.

9. Die Kappe wieder am Ladepunkt anbringen.

10.Die Einheit kann nun verwendet werden. Auswechseln des Akkus

1. Der Akku befindet sich unter einer Abdeckung hinter

2. Den Rasenmäher stoppen und die Zündkerzenzuleitung

3. Die Schrauben aus der Abdeckung nehmen (Z2).

4. Die Abdeckung abnehmen (Z3), um Zugang zum Akku

PFLEGE IHRES RASENMÄHERS

Am Ende der Mähsaison

1. Messer, Bolzen, Muttern oder Schrauben je nach

Erfordernis auswechseln.

2. Den Rasenmäher gründlich reinigen. Es dürfen auch

keine Chemikalien, einschließlich Benzin oder Lösungsmittel verwendet werden - einige davon können wichtige Kunststoffteile beschädigen.

3. Gehen Sie zu Ihrer örtlichen Kundendienststation und

lassen Sie dort den Luftfilter gründlich reinigen und eventuell erforderliche Wartungs- oder Reparaturarbeiten ausführen.

4. Öl und Benzin aus dem Motor ablassen.

Lagerung Ihres Rasenmähers

1. Den Rasenmäher nicht sofort nach der Benutzung

2. Warten, bis der Motor abgekühlt ist, um eine mögliche

Brandgefahr zu vermeiden.

3. Der Rasenmäher muß gesäubert werden.

4. Er muß an einem trockenen Ort aufbewahrt werden, wo

er nicht beschädigt werden kann. Wartungsplan für den Motor Die stündlichen oder Kalender-Wartungsabstände, je nachdem, welches zuerst zutrifft, beachten. Wird Ihr Rasenmäher in schlechten Bedingungen verwendet, sind kürzere Wartungsabstände erforderlich. Nach den ersten 5 Stunden - Öl wechseln. Nach jeweils 5 Stunden oder täglich - Ölstand überprüfen. Fingerschutz säubern. Bereich um Schalldämpfer säubern. Nach jeweils 25 Stunden oder jede Saison - Bei schwerer Belastung oder hohen Umgebungstemperaturen ist ein Ölwechsel erforderlich. Den Luftfilter reinigen. Nach jeweils 50 Stunden oder jede Saison - Öl wechseln. Funkenlöscher, falls installiert, überprüfen. Nach jeweils 100 Stunden oder jede Saison - Kühlsystem reinigen*. Zündkerze auswechseln.

• Bei staubigen Bedingungen, bei Flugschutt oder nach längerem Mähen von langem, trockenen Gras ist eine häufigere Reinigung erforderlich. FEHLERSUCHE Motor startet nicht

1. Sicherstellen, daß sich der OPC-Hebel in der

Startposition befindet.

2. Sicherstellen, daß sich der Schalthebel in der Schnell(‘Lauf’)-Position befindet.

3. Sicherstellen, daß genügend Kraftstoff im Tank ist und

der Lufteinlaß in der Kappe frei ist.

4. Die Zündkerze ausbauen und trocknen.

5. Benzin kann alt sein. Wechseln Sie dieses aus.

Nachdem das Benzin gewechselt wurde, kann es eine Weile dauern, bis das frische Benzin durchgefiltert ist.

6. Sicherstellen, daß die Messerbefestigungsschraube fest

angezogen ist. Eine lose Schraube kann zu Schwierigkeiten beim Starten führen.

7. Falls der Motor trotzdem nicht startet, muß die

Zündkerzenzuleitung sofort getrennt werden.

8. SETZEN SIE SICH DANN BITTE MIT IHRER

ÖRTLICHEN ZUGELASSENEN KUNDENDIENSTSTATION IN VERBINDUNG. Motor dreht sich nicht (gilt nur für Elektrostart)

1. Sicherstellen, daß sich der OPC-Hebel in der

Startposition befindet.

2. Die Batterie ist leer - den Rasenmäher manuell starten.

3. Falls sich der Motor trotzdem nicht dreht, muß die

Zündkerzenzuleitung sofort getrennt werden.

4. SETZEN SIE SICH DANN BITTE MIT IHRER

ÖRTLICHEN ZUGELASSENEN KUNDENDIENSTSTATION IN VERBINDUNG. DEUTSCH - 7 Zu wenig Motorleistung und/oder Überhitzung

1. Sicherstellen, daß sich der Schalthebel in der Schnell(‘Lauf’)-Position befindet.

2. Die Zündkerzenzuleitung trennen und den Motor

3. Schnittgut und unrat um den Motor entfernen,

Lufteinlässe und die Unterseite der Haube, einschließlich klappe und Gebläse, säubern.

4. Den Motorluftfilter reinigen. (Gehen Sie zu Ihrer örtlichen

Kundendienststation und lassen Sie dort den Luftfilter gründlich reinigen.)

5. Benzin kann alt sein. Wechseln Sie dieses aus.

Nachdem das Benzin gewechselt wurde, kann es eine Weile dauern, bis das frische Benzin durchgefiltert ist.

6. Falls noch immer zu wenig Leistung vorhanden ist

und/oder eine Überhitzung auftritt, muß die Zündkerzenzuleitung sofort getrennt werden.

7. SETZEN SIE SICH DANN BITTE MIT IHRER

ÖRTLICHEN ZUGELASSENEN KUNDENDIENSTSTATION IN VERBINDUNG. Übermäßiges Vibrieren

1. Die Zündkerzenzuleitung trennen.

2. Sicherstellen, daß das Messer korrekt angebracht ist

3. Falls das Messer beschädigt oder abgenutzt ist, muß

dieses ausgewechselt werden.

4. Falls die Maschine trotzdem übermäßig vibriert, muß

die Zündkerzenzuleitung sofort getrennt werden.

5. SETZEN SIE SICH DANN BITTE MIT IHRER

ÖRTLICHEN ZUGELASSENEN KUNDENDIENSTSTATION IN VERBINDUNG. WARTUNG MOTORWARTUNG & GARANTIE Beim in Ihren Rasenmäher installierten Motor gilt die Garantie des Motorherstellers. Für weitere Einzelheiten setzen Sie sich bitte mit Ihrem Servicestützpunlet on Verbindung. WARTUNGSEMPFEHLUNGEN

1. Ihr Gerät sollte mindestens alle 12 Monate gewartet

werden; häufiger, wenn es professionell eingesetzt wird.

2. Es müssen immer Originalersatzteile verwendet werden.

3. Abgepackte Ersatzteile sind von den meisten

autorisierten Händlern erhältlich.

4. Ihr Produkt ist durch ein silberfarbiges und schwarzes

Produkttypenschild gekennzeichnet.

5. Falls Sie mit Ihrer Maschine Probleme haben, dann

setzten Sie sich bitte mit Ihrer örtlichen Kundendienststation in Verbindung. Sie sollten zuvor alle Details Ihrer Maschine, die auf dem Produkttypenschild gegeben werden, bereit haben.

6. Falls Arbeiten von Ihrer Kundendienststation

ausgeführt werden müssen, müssen Sie Ihren ganzen Rasenmäher bringen. Falls Arbeiten an Ihrem Rasenmäher ausgeführt werden müssen, dann setzen Sie sich ganz einfach mit Ihrer örtlichen Kundendienststation telefonisch in Verbindung oder besuchen Sie diese. Falls Arbeiten ausgeführt werden müssen, die unter die Garantiebedingungen fallen, müssen Sie der Kundendienststation einen Kaufnachweis vorlegen. Alle Kundendienststationen haben Originalersatzteile auf Lager.

GARANTIE UND GARANTIEPOLICE

Falls sich ein Teil aufgrund eines Herstellungsfehlers innerhalb von zwei Jahren des ursprünglichen Kaufdatums als defekt herausstellen sollte, wird Electrolux Outdoor Products über seine autorisierten Wartungstechniker kostenlos Reparaturarbeiten ausführen oder Teile auswechseln lassen. Dies gilt unter folgenden Voraussetzungen: a) Der Fehler wird direkt de autorisierten servicestation gemeldet. b) Ein Kaufnachweis kann vorgelegt werden. c) Der Fehler läßt sich nicht auf einen Mißbrauch, eine Vernachlässigung oder eine falsche Einstellung durch den Benutzer zurückführen. d) Der Fehler läßt sich nicht auf normale Abnutzung zurückführen. e) Die Maschine wurde nicht von einer von Electrolux Outdoor Products nicht autorisierten Person gewartet oder repariert, auseinandergenommen oder daran manipuliert. f) Die Maschine wurde nicht vermietet. g) Die Maschine ist noch Eigentum des ursprünglichen Käufers. h) Die Maschine wurde nicht außerhalb des Landes, für die sie spezifiziert wurde, verwendet.

i) Die Maschine wurde nicht kommerziell verwendet.

- Diese Garantie stellt eine Ergänzung der gesetzlichen Rechten des Kunden dar und schränkt diese auf keine Weise ein. Nachfolgend werden Fehler beschrieben, die nicht von der Garantie gedeckt sind. Es ist deshalb unbedingt erforderlich, daß Sie die in dieser Betriebsanleitung gegebenen Anweisungen durchlesen und verstehen, wie Ihre Maschine bedient und gewartet wird. Fehler, die nicht von der Garantie gedeckt sind: - Auswechseln von abgenutzten oder beschädigten Messern. - Fehler, die dadurch entstanden sind, daß ein anfänglicher Defekt nicht sofort gemeldet wurde. - Fehler, die durch einen plötzlichen Stoß entstanden sind. - Fehler, die dadurch entstanden sind, daß das Produkt nicht gemäß den Anweisungen und Empfehlungen der Betriebsanleitung verwendet wurde. - Maschinen, die vermietet werden, werden von dieser Garantie nicht gedeckt. - Folgende Teile werden als Verschleißteile angesehen, ihre Benutzungsdauer hängt von regelmäßiger Wartung ab. Sie unterliegen deshalb normalerweise keinem gültigen Garantieanspruch: Messer, Antriebsriemen. - Vorsicht! Alle Garantieansprüche entfallen, wenn Fehler ganz oder teilweise, direkt oder indirekt durch den Einbau von Ersatzteilen oder zusätzlichen Teilen verursacht wurden, die nicht von Electrolux Outdoor Products hergestellt oder zugelassen wurden. Dasselbe trifft für modifizierte Maschinen zu. UMWELTINFORMATION Electrolux Outdoor Products stellt Produkte unter einem Umweltmanagementsystem (ISO 14001) her. Hierbei werden Fertigungsverfahren angewandt, welche es ermöglichen, Teile auf eine umweltfreundliche Weise (soweit dies durchführbar ist) und unter der Berücksichtigung der Wiederverwertung am Ende ihrer Benutzungsdauer, herzustellen.

• Die Verpackung kann wiederverwertet werden. Kunststoffteile wurden (wo durchführbar) für eine nach Kategorien geordnete Wiederverwertung gekennzeichnet.
• Beim Entsorgen von nicht mehr zu gebrauchenden Produkten muß die Umwelt berücksichtigt werden.
• Falls erforderlich, setzen Sie sich bitte mit Ihrer örtlichen Behörde in Verbindung. Diese kann Ihnen Einzelheiten zur Entsorgung mitteilen. BATTERIENENTSORGUNG
• Die Batterie muß zu einer zugelassenen Kundendienststation oder Ihrer örtlichen Recyclingstation gebracht werden.
• Nicht mehr verwendbare Batterien dürfen NICHT mit dem Hausmüll entsorgt werden.
• Blei-/Säurebatterien können umweltschädigend sein und müssen deshalb über eine zugelassene Recyclingstation gemäß europäischer Vorschriften entsorgt werden.

Die Batterie darf NICHT in Gewässern entsorgt werden.

KRAFTSTOFF- UND SCHMIERÖLENTSORGUNG

• Beim Umgang mit Kraftstoffen und Schmiermitteln muß Schutzkleidung getragen werden.
• Hautkontakt vermeiden.
• Benzin und Motorenöl vor dem Transportieren des Produkts ablassen.
• Setzen Sie sich bitte mit Ihrer örtlichen Behörde in Verbindung, die Ihnen Einzelheiten über die nächstgelegene Recycling-/Entsorgungsstation geben kann.
• Verwendete Kraftstoffe/Öle dürfen NICHT mit dem Hausmüll entsorgt werden.
• Verwendete Kraftstoffe/Öle sind umweltschädigend, sie können jedoch wiederverwertet werden und sollten deshalb über eine zugelassene Einrichtung entsorgt werden.
• Verwendete Kraftstoffe/Öle dürfen NICHT in Gewässer abgeleitet werden.
• Nicht vebrennen. DEUTSCH - 8

STARTEN EN UITSCHAKELEN

STARTEN EN UITSCHAKELEN
