Tipo de producto	Refrigerador-congelador
Marca	PANASONIC
Modelo	NR-BS53VW3-E
Clase de eficiencia energética	A++
Volumen total neto	530 L (refrigerador 324 L, congelador 206 L)
Dimensiones (An × Pr × Al)	915 × 710 × 1860 mm
Peso neto	137 kg
Alimentación eléctrica	220-230 V, 50 Hz
Refrigerante	R600a / 70 g
Capacidad de congelación	15 kg/24 h
Autonomía de conservación	16 h
Clase climática	SN-T (10 °C a 43 °C)
Emisiones acústicas	38 dB
Funciones principales	Dispensador de agua/hielo, máquina de hielo automática, zona Vitamin-Safe, zona Fresh, modos Super Freeze, Eco, Holiday, Child Lock, filtro de agua, filtro desodorizante Hygieneair
Mantenimiento y limpieza	Limpiar con agua tibia y jabón suave; reemplazar el filtro de agua cada 6 meses
Seguridad	Conexión a tierra obligatoria; no obstruir las rejillas; usar solo piezas autorizadas
Piezas de repuesto	Filtro de agua CNRAH-257760, kit de conexión de agua (G 3/4 y G 1/2)
Reparabilidad	Contactar al servicio posventa autorizado Panasonic
Información general	Refrigerante inflamable R600a; uso doméstico y similar

Preguntas frecuentes - NR-BS53VW3-E PANASONIC

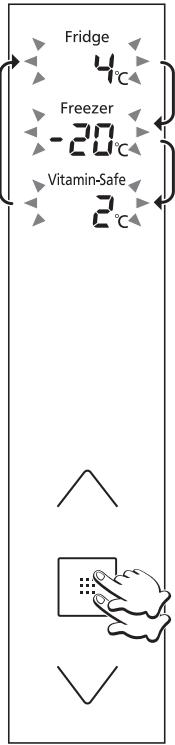

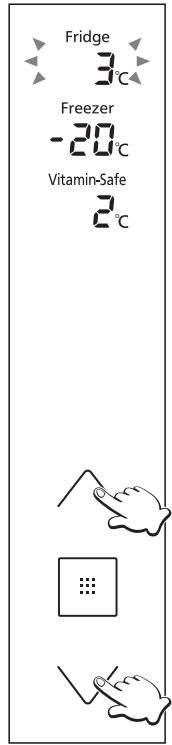

¿Cómo ajustar la temperatura del refrigerador?

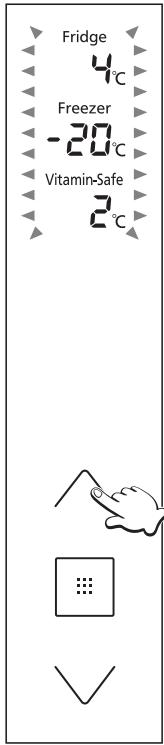

Presione la tecla Arriba o Abajo del panel de control para seleccionar el compartimento deseado, luego ajuste la temperatura en incrementos de 1 °C. El refrigerador se puede ajustar de 1 °C a 7 °C, el congelador de -17 °C a -25 °C y la zona Vitamin-Safe de 0 °C a 5 °C.

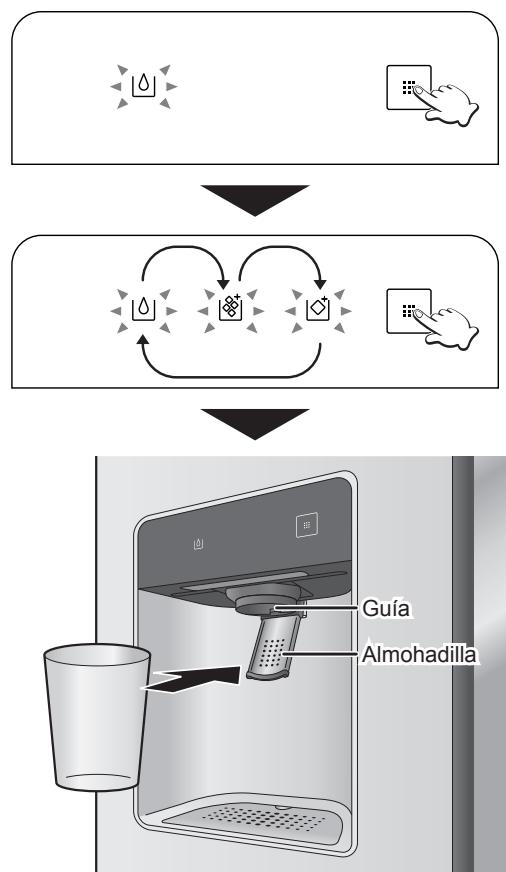

¿Cómo usar el dispensador de agua y hielo?

Coloque un vaso debajo del dispensador y empuje suavemente el pulsador. Use la tecla del panel del dispensador para elegir entre agua filtrada, cubitos de hielo o hielo picado. El dispensador se detiene automáticamente después de 30 segundos de uso continuo.

¿Qué hacer si el hielo no sale del dispensador?

Verifique que el refrigerador esté encendido, que el icono de distribución de hielo esté visible y que la bandeja de hielo tenga hielo. Si el hielo está aglomerado, retire la bandeja y rompa los bloques. Asegúrese de que el interruptor de la máquina de hielo esté en la posición Encendido.

¿Cómo reemplazar el filtro de agua?

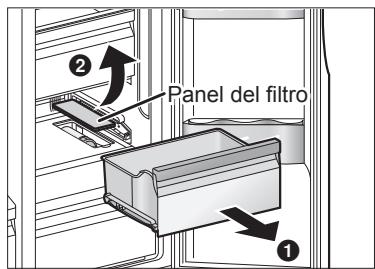

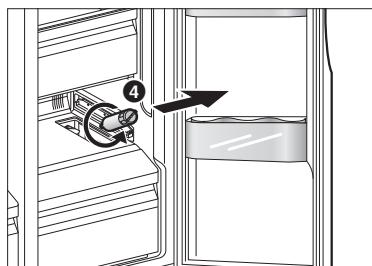

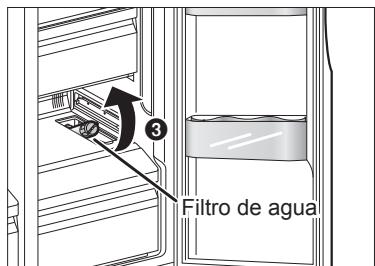

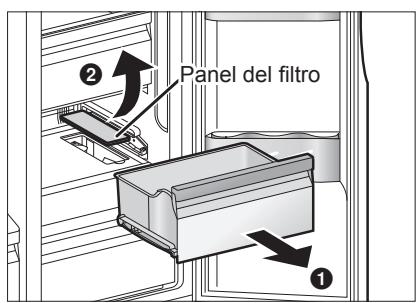

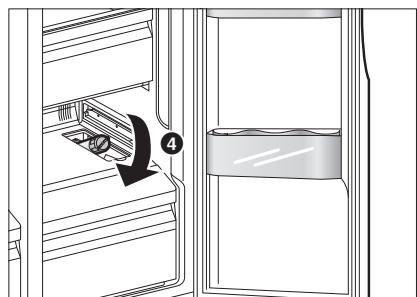

Saque el cajón de la zona Vitamin-Safe, retire el panel del filtro. Gire el filtro viejo 90° en sentido antihorario y jálelo hacia usted. Inserte el filtro nuevo, gírelo 90° en sentido horario, luego presione la tecla del dispensador durante 3 segundos para restablecer el indicador. Reemplace el filtro cada 6 meses o según el indicador.

¿Qué hacer si el refrigerador no enfría lo suficiente?

Verifique que el refrigerador esté enchufado, que las puertas cierren bien, que las rejillas de ventilación no estén obstruidas y que la temperatura no esté ajustada demasiado alta. Asegúrese de que no esté en modo Holiday. Deje suficiente espacio alrededor del aparato para la disipación de calor.

¿Cómo activar el modo Super Freeze?

Presione la tecla Super Freeze del panel de control. El icono se enciende. Este modo enfría rápidamente el congelador para congelar alimentos frescos. Se desactiva automáticamente después de aproximadamente 50 horas. El consumo de energía aumenta durante este modo.

¿Cómo limpiar el interior del refrigerador?

Desenchufe el aparato. Retire los cajones y estantes. Limpie las superficies interiores con un paño suave humedecido en agua tibia y detergente neutro. Enjuague con agua limpia y seque completamente. No use productos abrasivos, alcohol o benceno. Las piezas de plástico se pueden lavar con agua jabonosa.

¿Cómo desmontar las puertas del refrigerador?

Se recomienda contactar a un servicio autorizado. Si lo hace usted mismo, primero desenchufe el aparato. Retire la rejilla frontal, desconecte los tubos de suministro de agua, luego retire las bisagras superiores después de quitar las cubiertas y desconectar los cables. Levante la puerta verticalmente. Siga los pasos inversos para la reinstalación.

¿Qué significa el parpadeo de la pantalla y la alarma?

Un parpadeo continuo indica que la temperatura interior ha aumentado (congelador a -12 °C o más, o refrigerador a 8 °C o más). La alarma también suena. Esto puede deberse a una puerta dejada abierta, un corte de energía o la carga de alimentos calientes. Cierre las puertas y espere a que la temperatura vuelva a la normalidad.

¿Cómo ahorrar energía con este refrigerador?

Instale el aparato en un lugar fresco y bien ventilado, lejos del sol y fuentes de calor. Abra las puertas solo brevemente. No sobrecargue el interior. Limpie regularmente las rejillas de ventilación. Use el modo Eco cuando el congelador tenga poca demanda. Evite el modo Super Freeze innecesariamente.

MANUAL DE USUARIO NR-BS53VW3-E PANASONIC

Muchas gracias por adquirir este producto de Panasonic. Lea atentamente estas instrucciones antes de usar este producto. Guarde este manual para poder consultarlo en el futuro. Se incluyen instrucciones para la instalación.

Instrucciones de seguridad 117

Cuidado del medio ambiente 120

Instalación 121

Elección de la ubicación correcta 121

Desmontaje de las puertas 122

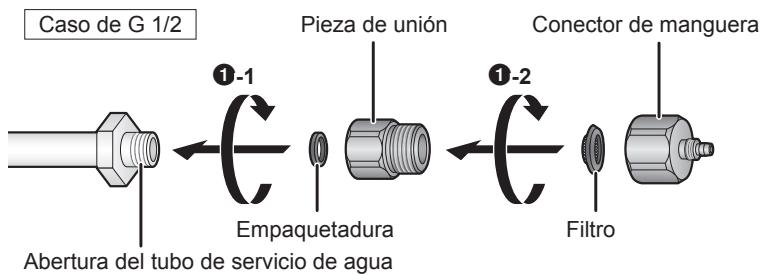

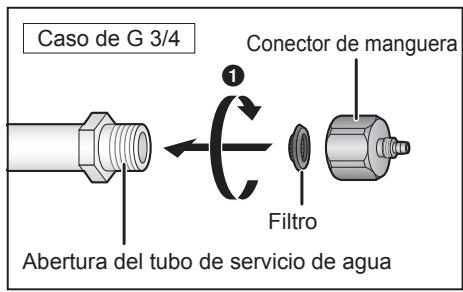

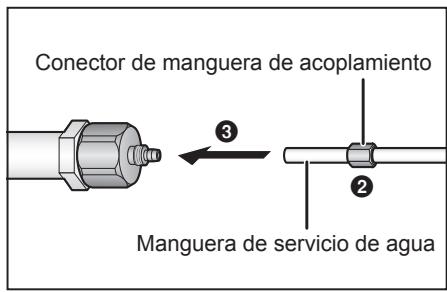

Conexión del frigorífico al suministro de agua 123

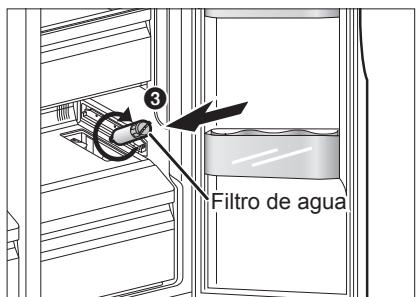

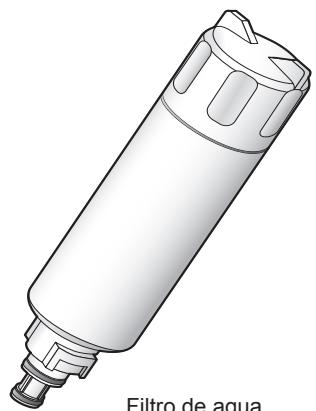

Instalación del filtro de agua 124

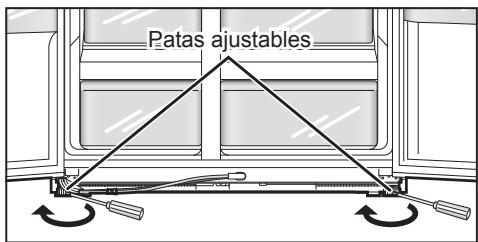

Instalación del frigorífico 125

Preparativos 126

Componentes y sus funciones 127

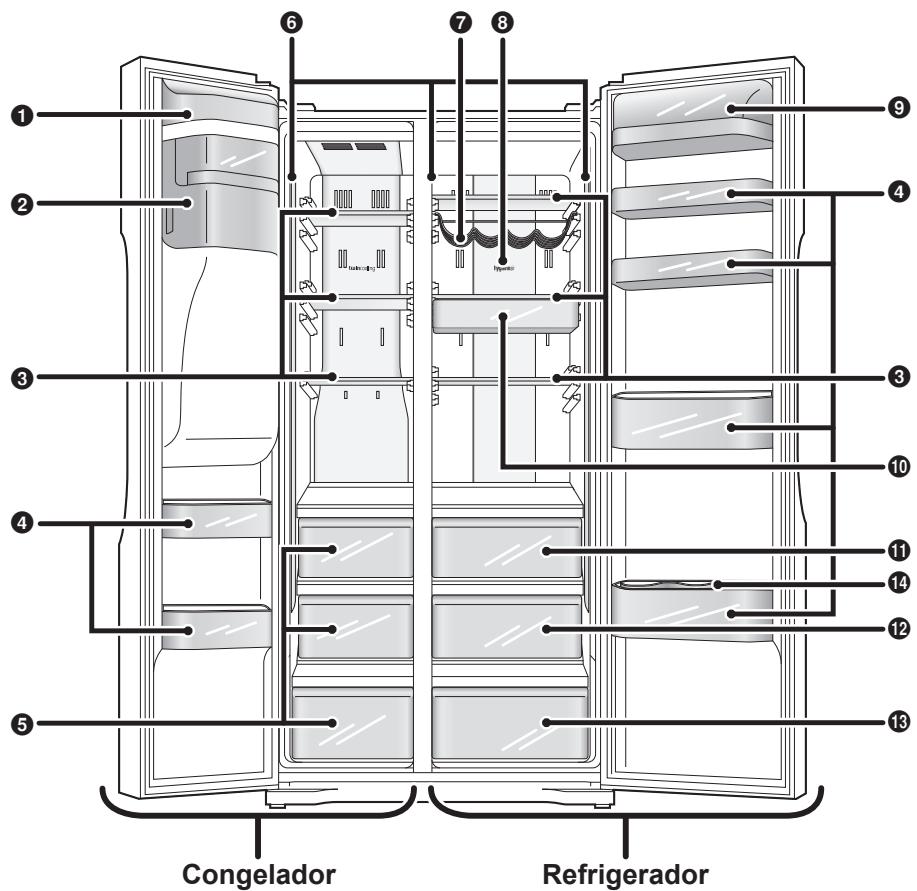

Interior y alimentos guardados 127

Para ahorrar energía 128

Etiqueta de temperatura (accesorio) 128

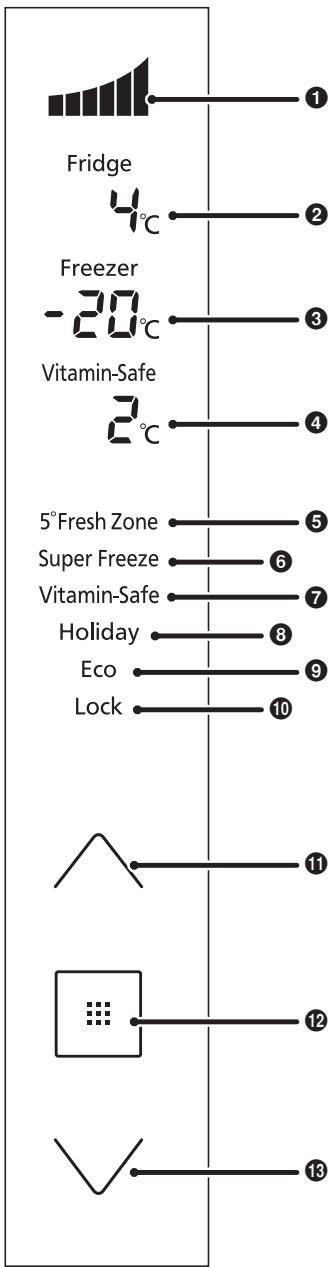

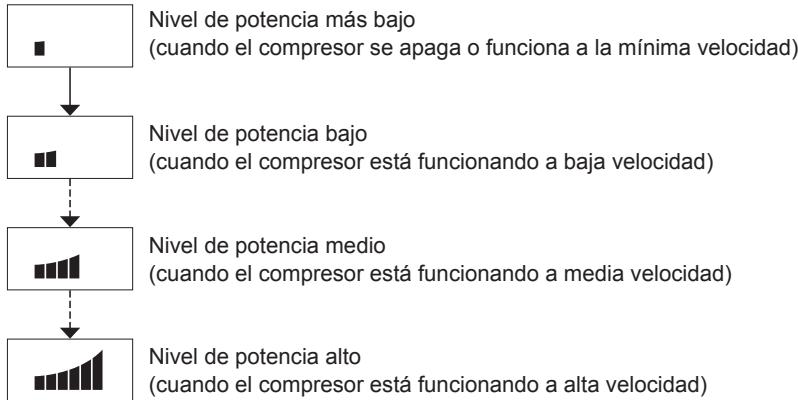

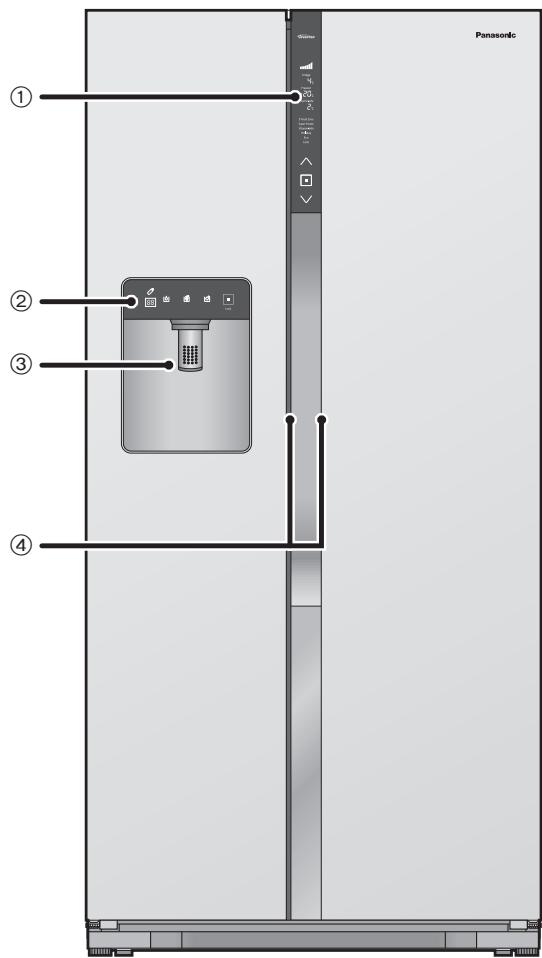

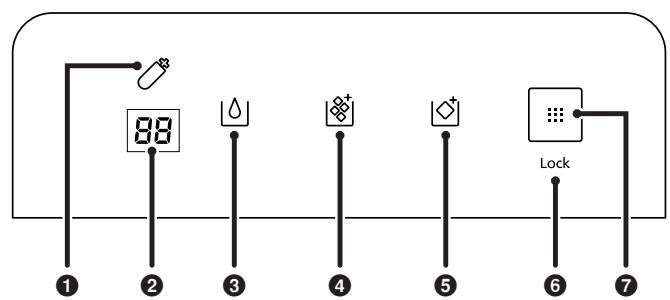

Panel exterior y de operaciones 128

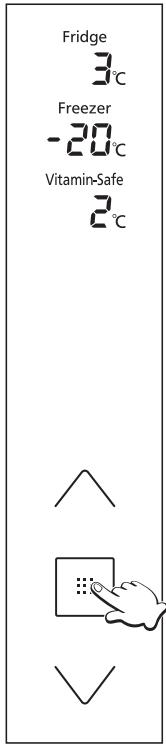

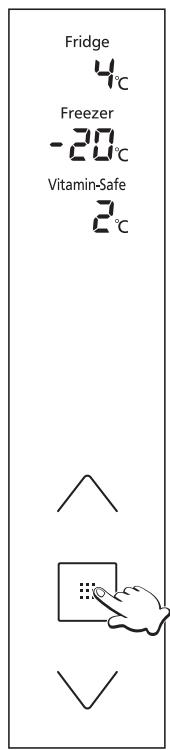

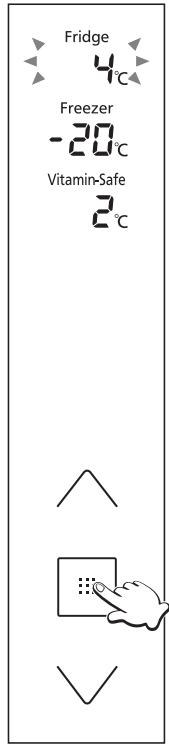

Ajuste de la temperatura 130

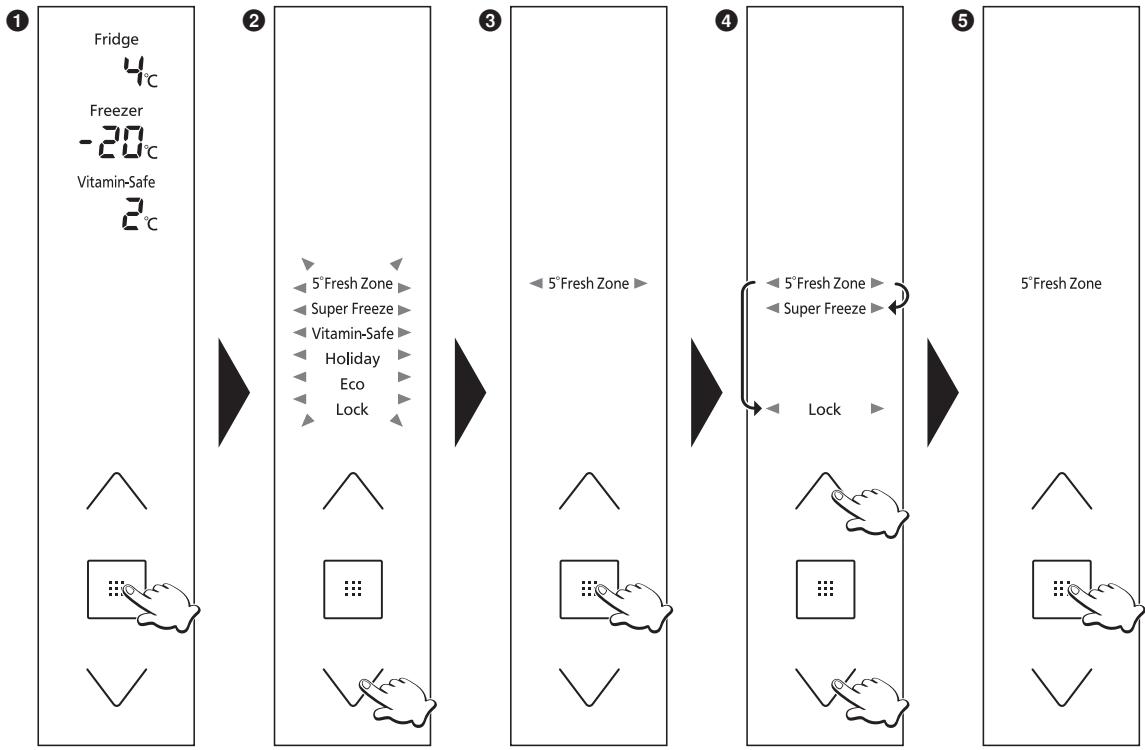

Uso de las funciones convenientes 131

Cómo usar el dispensador de hielo/agua 132

Acerca de las funciones de alerta del usuario 133

Extracción y reinstalación 133

Limpieza y mantenimiento 134

Limpieza 134

Cambio del filtro de agua 135

Desactivación de la función automática para hacer hielo ... 135

Verificaciones después de la limpieza y el mantenimiento ... 136

Cuando el frigorífico no se vaya a usar durante un periodo de tiempo largo 136

Cuando mueva o transporte el frigorífico 136

Solución de problemas 137

Generalidades 137

Refrigerador y congelador 138

Dispensador de hielo/agua 138

Especificaciones 139

Instrucciones de seguridad

Este electrodoméstico está destinado para ser usado en hogares y en otras aplicaciones como

-Áreas de servicio de personal en restaurantes, oficinas y otros lugares de trabajo; -Casas de campo y clientes en hoteles, moteles y otros tipos de lugares residenciales; -Lugares como alojamiento; -Servicios de comida y uso personal.

Este aparato puede ser utilizado por niños a partir de 8 años y personas con discapacidades físicas, sensoriales o mentales o sin experiencia ni conocimientos, siempre que sean supervisados o hayan recibido instrucciones relacionadas con el uso seguro del aparato y los riesgos que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del aparato no deben ser realizados por niños sin supervisión.

No hagaarlo	Indica que el aparato debe conectarse a tierra para evitar descargas electricas
Asegúrese de hacerarlo	No desarme

Indica peligro de muerte o de graves lesiones.

ADVERTENCIA: No use aparatos mecánicos ni otros medios para acelerar el proceso de descongelación. Use solamente los procesos recomendados por el fabricante.

• Esto puede causar daños en el interior del frigorífico o puede causar una explosión.

ADVERTENCIA: No dañe el circuito de refrigerante.

ADVERTENCIA: No utilice aparatos eléctricos dentro de los compartimentos para guardar alimentos del electrodoméstico, a menos que sean del tipo recomendado por el fabricante.

No guarde sustancias volátiles o inflamables en el frigorífico.

• Las sustancias inflamables tales como bencina, diluyentes, alcohol, éter y gas licuado del petróleo (GLP) pueden causar explosiones.

ADVERTENCIA: Mantenga las aberturas de ventilación, en la caja del aparato o en la estructura incorporada, libres de obstrucciones.

• El refrigerante (R600a) usado en el frigorífico y los gases del material aislante (ciclopentano) son inflamables. Para deshacerse de ellos es necesario tomar cuidados especiales.
• Antes de deshacerse del electrodoméstico, asegúrese de que ninguno de los tubos de la parte posterior esté dañado. Las fugas de refrigerante o de gas pueden causar un incendio o una explosión.

ADVERTENCIA: Conecte al suministro de agua potable solamente.

Los juegos de mangueras nuevos suministrados con el aparato son los que deben usarse, y los juegos de mangueras viejos no deben volver a usarse.

La máquina de hacer hielo del frigorífico debe ser instalada solamente por el fabricante o su agente de servicios, a excepción de la caja para guardar hielo.

• Tipo de máquina para hacer hielo: EAU37119711, EAU37119712

Asegúrese de que el cable de alimentación y su clavija no estén aplastados ni dañados.

• Una clavija o un cable de alimentación dañados pueden causar un cortocircuito, un incendio o una descarga eléctrica.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicios o cualquier otra persona cualificada, para evitar así peligros.
• NO INTENTE SUSTITUIRLO USTED MISMO.

Si el LED o la cubierta del LED está dañado, o si se observa una anomalía, póngase en contacto con su distribuidor o con un centro de servicios autorizado.

• No intente reparar, sustituir o desarmar ninguna pieza dañada, etc. Usted mismo.

No use un adaptador de múltiples tomas de corriente ni enchufe varios aparatos en el mismo adaptador de tomas de corriente.

• Esto puede causar sobrecalentamiento, un incendio o un cortocircuito.

No apriete, anude ni doble el cable de alimentación, y no ponga tampoco objetos pesados encima de él.

• Esto aumenta el riesgo de que se produzca un incendio o descarga eléctrica. Si se daña el cable de alimentación o la clavija del electrodoméstico, estos deberán ser sustituidos por el agente de servicios del fabricante o por una persona cualificada para evitar que se produzcan peligros.

No desenchufe el frigorífico tirando del cable de alimentación.

• Esto puede dañar el cable de alimentación. Agarre siempre la clavija y tire de ella firmemente para desconectarla de la toma.

No ponga ningún recipiente de agua encima del frigorífico.

• El agua puede dañar el aislamiento de los componentes eléctricos y causar un cortocircuito, un incendio o una descarga eléctrica.

No rocíe gas inflamable cerca del frigorífico.

• Esto puede causar una explosión o un incendio.

No rocíe agua en el interior del frigorífico.

• Esto puede causar un incendio o una descarga eléctrica.

No toque la clavija de alimentación con las manos mojadas.

• Esto puede causar una descarga eléctrica.

No instale el frigorífico en un lugar húmedo ni donde pueda entrar en contacto con el agua.

• El deterioro del aislamiento de los componentes eléctricos puede causar un cortocircuito, una descarga eléctrica o un incendio.

No guarde productos farmacéuticos ni otros productos sensibles a la temperatura en el frigorífico.

• En el frigorífico no deben guardarse productos que requieran un estricto control de la temperatura.

No deje que los niños se suban, se columpien o se cuelguen de la puerta del frigorífico.

• Esto podría causar graves lesiones, y también se estropeará el frigorífico.

No utilice el frigorífico en presencia de gases explosivos o inflamables.

• Esto puede causar una explosión o un incendio.

No guarde gasolina u otros líquidos o vapores inflamables en el frigorífico, y no los use tampoco cerca del mismo.

• Esto puede causar una explosión o un incendio.

No toque las cuchillas de triturar del compartimento para el hielo. No meta sus dedos en el agujero por donde sale el hielo del dispensador de hielo/agua.

• Si no sigue estos consejos, puede que se lesione usted mismo.

No intente desarmar, reparar o modificar el frigorífico usted mismo.

• Si lo hace, puede lesionarse usted u otras personas, sufriendo quemaduras o descargas eléctricas, o puede dañarse el frigorífico. Si su electrodoméstico necesita ser alterado o reparado, consulte a su centro de servicio autorizado.

Asegúrese de que el frigorífico está enchufado a una toma de corriente conectada a tierra. NO lo conecte a una toma de corriente que no está conectada a tierra.

Quite la suciedad y el polvo de los conectores de la clavija antes de conectarla a la fuente de alimentación.

• El polvo acumulado en la clavija puede causar fallos en el aislamiento, especialmente en condiciones de humedad. Esto puede causar un cortocircuito, un incendio o una descarga eléctrica. Desenchufe el cable de alimentación y límpielo con un paño seco. No use nunca un paño mojado o húmedo.

Enchufe su electrodoméstico en la toma de corriente asegurándose de que la conexión esté bien hecha.

• Una clavija de alimentación mal conectada puede causar un incendio o una descarga eléctrica.

Instale el frigorífico en un lugar bien ventilado.

• Cuanto más refrigerante contenga el electrodoméstico, mayor debe ser la habitación donde sea instalado. Si hay una fuga de refrigerante y el electrodoméstico está colocado en una habitación pequeña, existe la posibilidad de que se acumulen gases combustibles. Esto puede causar un incendio o una explosión. A modo de guía, por cada 8 g de refrigerante, usted necesitará un mínimo de 1 metro cúbico de espacio en la habitación. La chapa de características del interior del electrodoméstico le dirá cuánto refrigerante contiene su frigorífico.

Desenchufe el frigorífico antes de limpiarlo o repararlo.

• Si no lo hace, puede causar una descarga eléctrica.

Si huele a quemado o ve que sale humo del frigorífico, desconecte inmediatamente el cable de alimentación y consulte al centro de servicios autorizado.

RADIACIÓN DE LED

NO LO MIRE DIRECTAMENTE CON INSTRUMENTOS ÓPTICOS. PRODUCTO LED CLASE 1M

No ponga botellas o contenedores de vidrio en el congelador.

• Cuando el contenido se congela, el vidrio se puede romper. No toque con las manos mojadas las paredes interiores del congelador ni los alimentos guardados en el mismo.
• Su piel podría congelarse en la pared interior o en los artículos guardados en el congelador. No abra ni cierre las puertas sujetando las agarraderas de las mismas con ambas manos.
• Esto puede causar lesiones a las personas. No toque la máquina de hacer hielo con la mano o con una herramienta.
• La máquina de hacer hielo es giratoria. Esto puede causar lesiones o averías. No ponga la mano ni objetos sobre el dispensador de hielo.
• Esto puede causar lesiones o averías.

Si hay un corte en la alimentación, evite abrir con frecuencia el frigorífico o poner alimentos sin enfriar en él.

• Esto puede ser la causa de que la temperatura en el frigorífico aumente y se estropeen los alimentos del interior.

Si no va a usar el frigorífico durante mucho tiempo, desenchúfelo de la toma de corriente.

Además, tenga cuidado con la separación entre las puertas del refrigerador y del congelador, especialmente si se abren ambas al mismo tiempo.

• Esto puede causar lesiones a las personas. Cuando abra el frigorífico, tenga cuidado de no pillarse los dedos en las áreas "punto de compresión".
• Esto puede causar lesiones a las personas.

Evite que los niños toquen la máquina de hacer hielo o el compartimento para el hielo.

• De hacerlo, podrían lesionarse.

Si se observa durante el uso que el hielo formado está teñido, apague la máquina de hacer hielo y póngase en contacto con un centro de servicios autorizado.

Punto de compresión potencial

Cuidado del medio ambiente

Eliminación del material de embalaje

Recicle el material siempre que sea posible (por ejemplo, el cartón, las bolsas de plástico, la cinta adhesiva y el poliestireno), y asegúrese de eliminar todos los demás materiales de embalaje de forma segura.

Mantenga el material de embalaje lejos del alcance de los bebés y niños pequeños, para evitar que pueda lesionarse o ahogarse.

Antes de eliminar su electrodoméstico viejo

Siga las instrucciones de eliminación suministradas por el fabricante del electrodoméstico viejo o las normas de eliminación de electrodomésticos de las autoridades locales. Cuando estas no se encuentren disponibles, siga los tres pasos indicados a continuación.

1. Desconecte la clavija de la toma de corriente.
2. Corte el cable de alimentación del electrodoméstico, pero dejando la clavija como está, y deshágase de él apropiadamente.
3. Hasta que vengan a recoger el electrodoméstico viejo, o hasta que usted lo lleve a un centro de reciclaje, asegúrese de ponerlo en un lugar donde no puedan alcanzarlo los niños.
4. Quite todos los materiales de sellado de la puerta y deje todos los estantes y cajones en su lugar.

De esta forma, los niños, correctamente, no se subirán al frigorífico ni quedarán atrapados en él.

Instale el frigorífico en un lugar que satisfaga los criterios siguientes:

• Donde haya un suministro de agua principal próximo.
• Donde el frigorífico no esté expuesto a la luz solar directa.
• Donde el frigorífico esté alejado de aparatos de calefacción y de cocinar, y de otras fuentes de calor.
• En un lugar bien ventilado y seco.
• Donde el suelo sea fuerte y esté nivelado.

Ponga un tablero sólido bajo el frigorífico si este va a ser instalado encima de una alfombra o suelo de vinilo.

El tablero protegerá el suelo para que este no se deforme ni pierda su color.

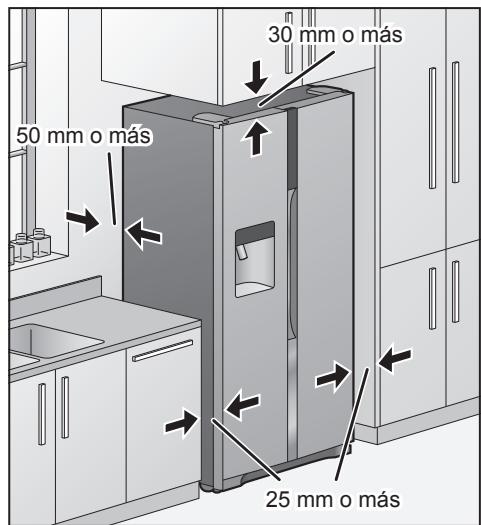

Deje espacio para que se disipe el calor.

Mientras funciona el frigorífico, este siempre emite calor residual.

Provea espacio suficiente alrededor del frigorífico para permitir que se disipe el calor y se disponga de una buena ventilación.

Dimensiones (mm): An 915 × Pr 710 × Al 1860

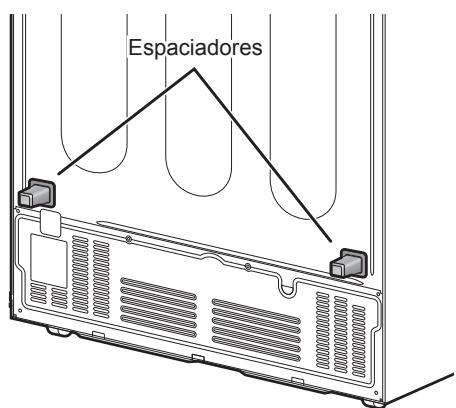

Instalación de los espaciadores

Instale los espaciadores en el panel posterior del frigorífico para asegurar el espacio libre mínimo necesario para que se disipe el calor generado por el frigorífico.

Colóquelos en el panel trasero del frigorífico antes de quitar el revestimiento de la cinta con adhesivo en ambos lados.

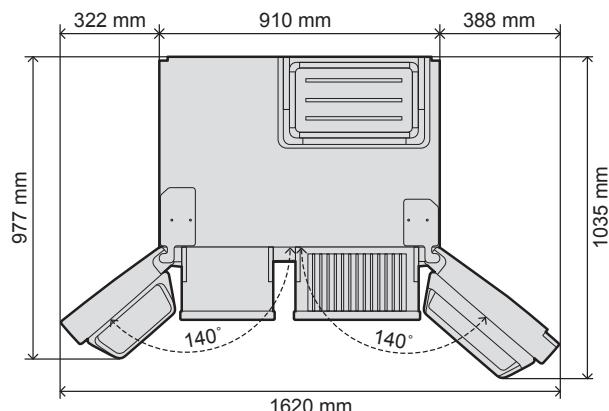

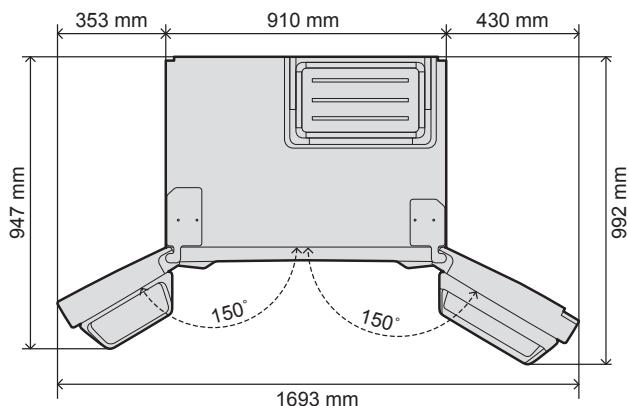

Cuando las puertas están completamente abiertas

Cuando los cajones interiores han sido extraídos

Si el frigorífico no puede pasar por una puerta o entrada, sus puertas pueden ser desmontadas.

Antes de desmontar las puertas, asegúrese absolutamente de haber desconectado la alimentación del frigorífico. Cuando quiera desmontar las puertas, póngase en contacto con su concesionario o con un centro de servicios autorizado, o visite nuestro sitio web (http://panasonic.net).

Panasonic o su agente autorizado no se hace responsable si usted mismo desmonta las puertas.

Dimensiones (mm): An 910 × Pr 610 × Al 1855 (sin puerta)

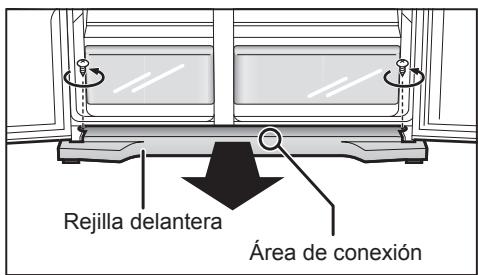

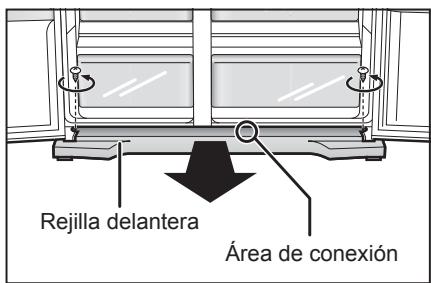

Extracción de la rejilla delantera

Cuando se abren las dos puertas y se mira a la rejilla delantera desde arriba, se pueden ver dos tornillos: uno a la izquierda y el otro a la derecha.

Gire estos tornillos hacia la izquierda y quítelos.

Hay un área de conexión ligeramente hacia la derecha del centro de la rejilla delantera, en su parte inferior. Sujete esta zona y tire de la rejilla hacia usted para quitarla.

Desconexión de las mangueras de suministro de agua

Quite el anillo de conexión (negro) del conector de suministro de agua, presionando el acoplador y tirando de la manguera de suministro de agua para liberarla.

• Hay dos mangueras de suministro de agua, una para el dispensador de hielo y otra para el dispensador de agua.

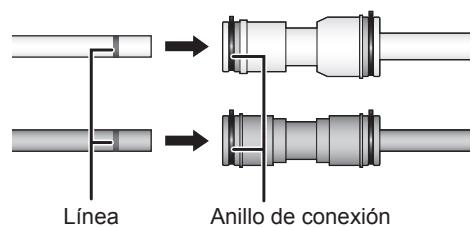

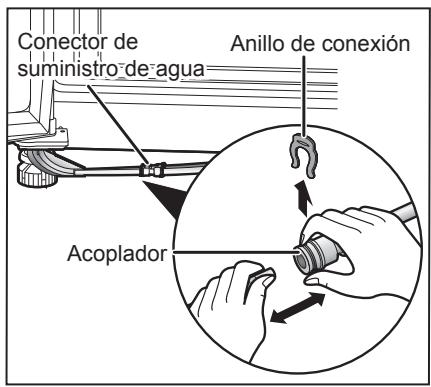

Reconexión de las mangueras de suministro de agua

Inserte primero el anillo de conexión (negro) en el conector de suministro de agua, y luego inserte la manguera de suministro de agua.

Inserte la manguera de suministro de agua en el conector de suministro de agua hasta que la línea impresa en la manguera no se pueda ver más.

• Dos mangueras de suministro de agua conectan los mismos colores.

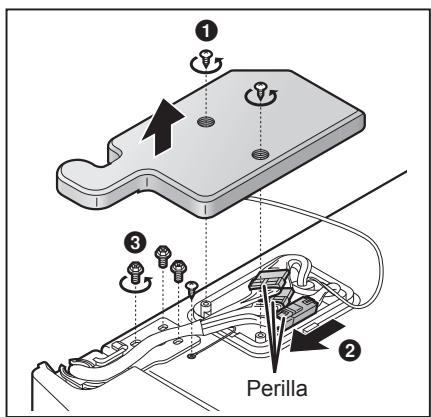

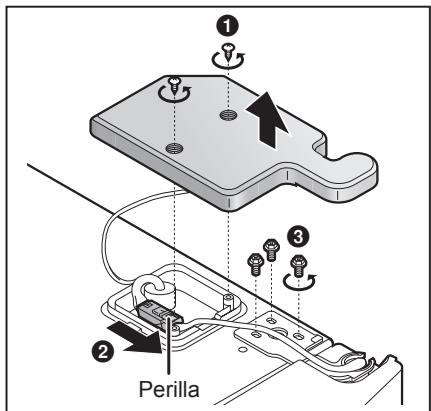

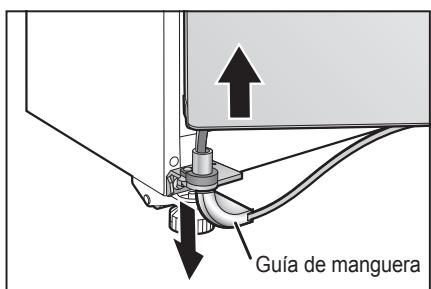

Extracción de la puerta del congelador

Al extraer la puerta

• Asegúrese de que la puerta está en posición de cerrada.
• Tenga cuidado de no doblar las bisagras ni dañar las mangueras de suministro de agua.
• Maneje con cuidado la puerta extraída para no rayarla ni golpearla.

Quite la cubierta de la bisagra superior.

Gire el tornillo de la cubierta de la bisagra hacia la izquierda y quítelo.

Mientras presiona la perilla, saque el cable en el sentido indicado por la flecha.

3 Quite la bisagra superior.

Gire los tornillos de la bisagra y el tornillo de puesta a tierra hacia la izquierda y quítelos.

• Cuando quite la bisagra superior, tenga cuidado y apoye la puerta para que esta no se caiga hacia adelante.

4 Quite la guía de la manguera y luego quite la puerta.

Quite la guía de la manguera de la bisagra inferior en el sentido indicado por la flecha.

Luego levante la puerta derecha hacia arriba desde la bisagra inferior y quítela. Tire hacia afuera de las mangueras de suministro de agua hasta que quede completamente desconectada.

Extracción de la puerta del refrigerador

Al extraer la puerta

• Asegúrese de que la puerta esté en posición de cerrada.
• Maneje con cuidado la puerta extraída para no golpearla.

Quite la cubierta de la bisagra superior.

Gire el tornillo de la cubierta de la bisagra hacia la izquierda y quítelo.

Mientras presiona la perilla, saque el cable en el sentido indicado por la flecha.

3 Quite la bisagra superior.

Gire los tornillos de la bisagra hacia la izquierda y quítelos.

• Cuando quite la bisagra superior, tenga cuidado y apoye la puerta para que esta no se caiga hacia delante.

4 Quite la puerta.

• Levante recta la puerta, separándola de la bisagra inferior y quítela.

Colocación de las puertas y la rejilla delantera

Siga a la inversa los pasos para desmontar las puertas y quitar la rejilla. Apriete los tornillos de fijación después de verificar que la puerta esté paralela al cuerpo del frigorífico y no salga aire frío por la junta. Apriete los tornillos para fijar las bisagras usando el destornillador (de cabeza Phillips) y la llave hexagonal. 4 Cuando instale la rejilla delantera y la cubierta de la bisagra superior, asegúrese de que las mangueras y el cable no queden atrapados en ellas.

Cuando coloque la rejilla delantera, inserte las mangueras en las guías del interior de la rejilla delantera.

Conexión del frigorífico al suministro de agua

Antes de conectar el frigorífico

Para usar el dispensador de hielo/agua deben emplearse una presión de agua de aproximadamente 150 kPa a 700 kPa (22 psi a 102 psi). Si el frigorífico va a instalarse en un lugar donde la presión del agua es inferior a aproximadamente 150 kPa (22 psi), instale una bomba de presión para reforzar la presión del agua natural.

Conecte al suministro de agua potable solamente.

Piezas necesarias para hacer la conexión

Juego de conexión (accesorio)

Pieza de unión (con empaquetadura)

Para G 1/2

Conector de manguera de acoplamiento

Filtro de agua

Conexión del frigorífico

Antes de proseguir, asegúrese completamente de verificar que la clavija de alimentación esté desconectada de la toma de corriente. Y verifique que la tubería de suministro de agua principal esté cerrada.

Cuando quiera conectar el frigorífico al suministro de agua, póngase en contacto con su concesionario o con un centro de servicios autorizado, o visite nuestro sitio web (http://panasonic.net).

No aceptaremos ninguna responsabilidad si usted mismo conecta el frigorífico.

1 Coloque el conductor de la manguera en la abertura del tubo de servicios de agua.

Gire el conector de la manguera hacia la izquierda para conectarlo. - Después de apretar todo lo posible a mano el conector de la manguera, use una herramienta para apretar aún más el conector de la manguera, girándolo aproximadamente media vuelta más. - Verifique que el filtro está colocado debajo del conector de la manguera.

2 Inserte el conductor de la manguera de acoplamiento en la manguera de servicio de agua.

3 Inserte la manguera de servicio de agua en el extremo del conector de la manguera.

• La manguera de servicios de agua se inserta firmemente en el extremo del conector de la manguera.

4 Apriete el conductor de la manguera de acoplamiento en el conductor de la manguera.

Gire el conector de la manguera de acoplamiento hacia la referencia para colocarlo.

• Apriete el conductor de la manguera de acoplamiento hasta que no quede espacio libre entre el conductor de la manguera de acoplamiento y el conductor de la manguera.

Después de terminar la conexión, abra la tubería de suministro de agua principal y verifique que no haya fugas de agua.

Notas:

• Si no se siguen los pasos indicados más arriba, se pueden producir fugas de agua.
• Enrolle el exceso de la manguera de servicios de agua en la parte posterior del frigorífico.

Coloque el conector de la manguera en la abertura del tubo de servicios de agua tipo G 1/2.

Instalación del filtro de agua

El filtro de agua no está instalado en el momento de adquirir el frigorífico. Instale el filtro de agua suministrado con el frigorífico.

1. Quite el cajón de la zona de conservación de vitaminas. 2. Quite el panel del filtro.

Ponga sus dedos en el corte de la parte delantera del panel del filtro y quite el panel del filtro.

3. Instale el filtro de agua y gírelo 90 grados hacia la derecha. 4. Empuje el filtro de agua hacia abajo y vuelva a poner el panel del filtro en su lugar.

Nota:

• Haga circular agua por el dispensador de agua hasta que esta salga limpia (3 litros aproximadamente, unos 15 vasos de agua). Esto limpiará el sistema de suministro de agua y eliminará el aire de la manguera de suministro de agua.

El frigorífico tiene cinco ruedas que permiten moverlo fácilmente.

Lea completa y atentamente la sección "Elección de la ubicación correcta" e instale el frigorífico en la mejor ubicación. Una vez decidida la ubicación de instalación, asegure el frigorífico y ajústelo de forma que quede nivelado.

Extracción de la rejilla delantera

Cuando se abren las dos puertas y se mira a la rejilla delantera desde arriba, se pueden ver dos tornillos; uno a la izquierda y el otro a la derecha.

Gire estos tornillos hacia la izquierda y quítelos.

Hay un área de conexión ligeramente a la derecha del centro de la rejilla delantera, en su parte inferior. Sujete esta zona y tire de la rejilla hacia usted para quitarla.

Fijación del frigorífico

Inserte un destornillador de punta plana en las ranuras de las patas ajustables de la izquierda y de la derecha, gire las ranuras en el sentido indicado por las flechas para bajar las patas al nivel del suelo, y luego asegure firmemente las patas.

Nivelación del frigorífico

Gire las patas ajustables de forma que el frigorífico quede instalado a nivel del suelo.

Si las puertas izquierda y derecha no están al mismo nivel, gire una de las patas ajustables para poder alinear las puertas.

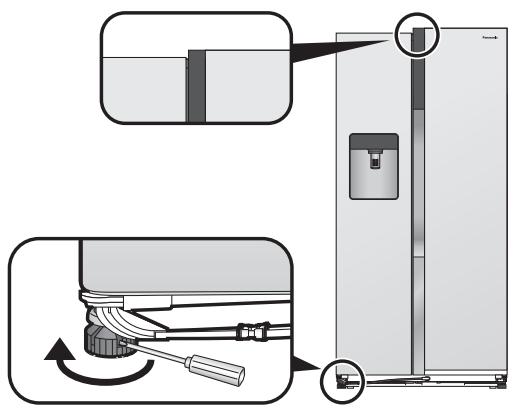

Si la puerta izquierda está por debajo de la puerta derecha

Inserte un destornillador de punta plana en una ranura de la pata ajustable de la izquierda, gírelo en el sentido indicado por la flecha y baje hasta hacer el ajuste.

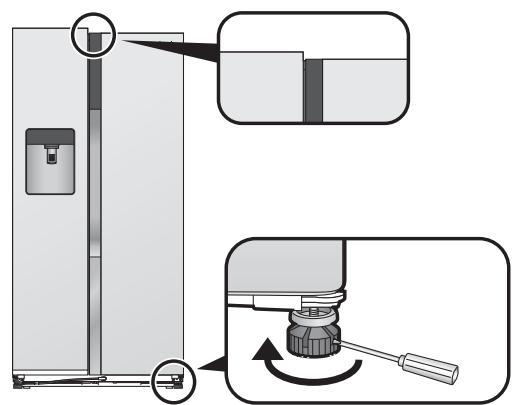

Si la puerta derecha está por debajo de la puerta izquierda

Inserte un destornillador de punta plana en una ranura de la pata ajustable de la derecha, gírelo en el sentido indicado por la flecha y luego haga el ajuste.

Colocación de la rejilla delantera

Siga a la inversa los pasos de extracción de la rejilla.

• Tenga cuidado de no pellizcar ni dañar la manguera de suministro de agua.

Mantenimiento

Quite todos los materiales de embalaje y las cintas.

Limpie el interior del frigorífico con un paño blanco que haya sido humedecido en agua templada y que esté bien escurrido.

Antes de instalarlo, lave y seque completamente el compartimento para el hielo. (No utilice un secador para vajillas, secador de pelo u otros electrodomésticos para secarlo.)

Conexión de la clavija del cable de alimentación a la toma de corriente.

Cuando la clavija del cable de alimentación se conecte a una toma de corriente, la visualización de la temperatura empezará a parpadear como se muestra en la figura de la derecha, y el interior del frigorífico empezará a enfriarse. Las temperaturas visualizadas ahora no son las temperaturas reales.

Cuando la temperatura del frigorífico alcanza los 8 °C, la del congelador -12 °C y la de la zona de conservación de vitaminas 5 °C, el visor de temperatura deja de parpadear y se ilumina y pasa a mostrar la temperatura real. El frigorífico tarda en alcanzar la temperatura establecida medio día aproximadamente (cuando la temperatura de la habitación es de unos 32 °C, no hay alimentos en el interior del frigorífico y las puertas están cerradas).

Ponga los alimentos en el frigorífico solo antes de confirmar que el compartimento del frigorífico ha sido refrigerado.

Notas:

• La refrigeración puede tardar más en los días de verano o cuando la temperatura de la habitación está alta.
• Mientras parpadea la visualización de temperatura, la alarma suena para indicar que ha subido la temperatura. La alarma se puede apagar pulsando □. Si necesita desenchufar el frigorífico, espere un mínimo de 10 minutos antes de volver a enchufarlo. En caso contrario podría dañar el compresor.

El dispensador de hielo/agua y la máquina automática de hacer hielo.

La máquina automática de hacer hielo tendrá que hacer primero el hielo antes de que el dispensador de hielo/agua pueda servirlo. La máquina automática de hacer hielo puede hacer 6 cubitos de hielo cada vez y unos 42 cubitos de hielo al día (aunque esto puede configurar dependiendo de las condiciones existentes).

Cuando la máquina automática de hacer hielo se usa por primera vez, esta tarda unas 8 horas en hacer hielo.

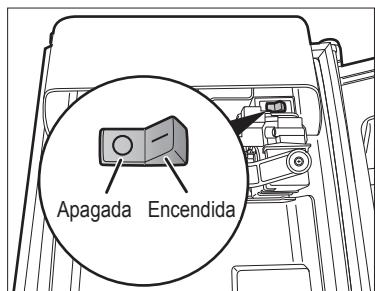

La función automática para hacer hielo deja de hacer hielo tan pronto como se llena el compartimento para el hielo.

Nota:

• Cuando se usa por primera vez el dispensador de hielo/agua y la máquina automática de hacer hielo, el agua o el hielo puede tener un color extraño u olor; esto es normal y no indica ningún tipo de problema. Cuando el agua pasa a través del filtro de agua, las tuberías y otras partes del interior del frigorífico, estos síntomas desaparecerán, así que siga suministrando agua y quitando hielo del dispensador de hielo/agua hasta que el color/olor desaparezca del agua.

En algunos casos, podría ser que este proceso tenga que repetirse cierto número de veces.

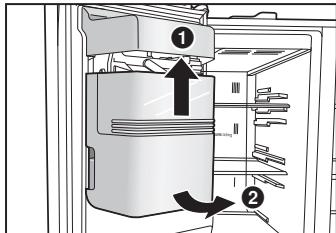

Para retirar el compartimento para el hielo

• Levante un poco el compartimento para el hielo y tire de la parte inferior hacia afuera, hacia usted. (fig. 1)

Para colocar el compartimento para el hielo

• Alinee primero su parte superior con la máquina automática de hacer hielo, empuje la parte inferior e insértela firmemente en su posición, lo más hacia el interior posible.

• Asegúrese de sostener el compartimento para el hielo con las dos manos.
• Asegúrese de comprobar que el compartimento ha quedado firmemente sujeto cuando lo instale.

(La caída del compartimento de hielo puede ser causa de lesiones o averías.)

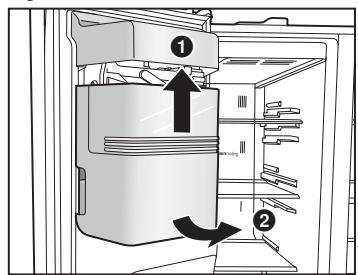

Cuando no se pueda colocar correctamente el compartimento para el hielo

• Introduzca el compartimento para el hielo completamente en la posición original después de girar 90 grados el mando situado en la parte trasera del compartimento para el hielo, como se indica en la fig 2.

fig. 1 fig. 2

Componentes y sus sistemas

Interior y alimentos guardados

● Máquina automática de hacer hielo 2 Compartimento para el hielo Estantes de cristal

Las posiciones de estos (excepto para el tercero desde la parte superior en el congelador) se pueden ajustar.

4 Estantes de puerta

Las posiciones de estos (sólo el segundo estante desde la parte inferior del refrigerador) se pueden ajustar. Se incluye bandeja para huevos, tapón para botella (uno de cada).

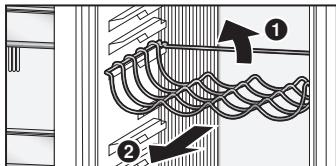

Cajones 6 LED de torque delantera 7 Estante para vino 3 Hygienear Filtro desodorizante. Estante de puerta de caja sellada 10 Estante suspendido 1 Zona de 0°

12 Zona de conservación de vitaminas Selección de temperatura de 0°C a 5°C y LED de color azul, verde y blanco suministrados. 18 Zona fresca de 5° LED de color azul y verde suministrados. 14 Tapón para botella

Congelador -17 °C a -25 °C	Alimentos congelados, carnes, pescado, helados, etc.
Refrigerador 1 °C a 7 °C	Mantequilla, productos lácteos, huevos, bebidas, condimientos, alimentos cocinados, etc.
	Zona de 0°	Carnes, pescado, jamón, salchichas, etc.
	Zona de conservación de vitaminas	Verduras, frutas, etc., guardadas a bajas temperatas
	Zona fresca de 5°	Verduras, frutas, etc.

Notas:

• Las temperaturas de la zona de 0° y la zona fresca de 5° cambian dependiendo de la temperatura establecida para el refrigerador.

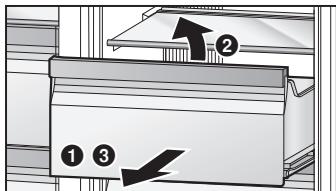

• Quitando los cajones primero y segundo queda un espacio mucho más grande para usar bajo del congelador.

Para ahorrar energía

1. Instale el frigorífico en un lugar seco, fresco y bien ventilado. Cuanto más fría sea la temperatura ambiente, mejor eficiencia. (Por favor, consulte la Página 121 para obtener información acerca de las dimensiones y el espacio.)
2. Combinación de cajones y estantes que ofrece el mayor volumen y el uso más eficiente de la energía para el frigorífico.
3. Retire los cajones primero y segundo de la parte superior y el compartimento para el hielo del congelador.
4. Todos los estantes deben estar en la misma posición que en el momento de la compra.
5. Retire el compartimento para el hielo y apague la función de hacer hielo automáticamente y el dispensador de hielo. (Consulte la página 135)
6. Para permitir que el aire circule, no sobrecargue el frigorífico.
7. Abra las puertas solo cuando sea necesario y tan brevemente como sea posible.
8. Limpie, de vez en cuando, las aberturas de ventilación situadas en la parte superior del frigorífico, con un aspirador, etc. (Evite dañar la tubería del agua o del refrigerante que se encuentran debajo de la cubierta)
9. Cuando ajuste a "Modo de supercongelación", aumentará el consumo eléctrico.

Etiqueta de temperatura (accesorio)

Esta etiqueta se aplica únicamente a los frigoríficos adquiridos en Francia.

Etiqueta de temperatura

Panel exterior y de operaciones

① Panel de control ② Panel del dispensador de hielo/agua ③ Dispensador de hielo/agua Asidero de la puerta

Panel del dispensador de hielo/agua

Área de visualización

1 Icono de cambio del filtro de agua: este indica que ha llegado el momento de cambiar el filtro de agua. 2 Visualización para el ingeniero de servicios: este no aparece durante el funcionamiento normal. 3 Icono del dispensador de agua filtrada. 4 Icono del dispensador de hielo picado. 5 Icono del dispensador de cubitos de hielo. 6 Icono de bloqueo para niños.

Área de control

7 Botón del dispensador de hielo/agua

Panel de control

Área de visualización

1 Nivel de potencia de refrigeración

La potencia de refrigeración del frigorífico se indica ahora.

2 Temperatura del refrigerador. 3 Temperatura del congelador. 4 Temperatura de la zona de conservación de vitaminas. 5 Modo zona fresca de 5°. 6 Modo de supercongelación. 7 Modo de conservación de vitaminas. 8 Modo de vacaciones. 9 Modo económico. 10 Bloqueo para niños.

Área de control

1 Botón de subida. 2 Botón de ajuste. 3 Botón de bajada.

Notas:

• Normalmente las visualizaciones del panel están apagadas. Las visualizaciones aparecen cuando se pulsan los botones o se abren las puertas.
• La temperatura visualizada puede ser diferente de la temperatura real.
• Los botones funcionan al tocarlos.
• Este frigorífico usa un microprocesador para controlar la temperatura. La temperatura del interior del frigorífico cambia dependiendo de factores tales como el cambio de temperatura en la habitación, la velocidad de funcionamiento del compresor, la frecuencia de apertura y cierre de las puertas, la calidad de los alimentos guardados en el interior y la forma en que están guardados.

Ajuste de la temperatura

La temperatura del refrigerador, el congelador y la zona de conservación de vitaminas se puede cambiar.

En el momento de la requisición, la temperatura está ajustada como se muestra a continuación.

Refrigerador: 4 °C

Congelador: -20 °C

Zona de conservación de vitaminas: 2 °C

1

2

3

4

5

6

El panel de control se enciende y la temperatura del interior del frigorífico se visualiza. La visualización de la temperatura empieza a parpadear, lo que indica que puede ajustarse la temperatura. 3 La temperatura ajustada para el refrigerador empieza a parpadear. Cada vez que se pulsa el botón, la visualización que parpadea cambia un paso en el orden singular: refrigerador, congelador y zona de conservación de vitaminas. Ajuste la temperatura.

• Pulse □ para subir la temperatura y □ para bajarla. La visualización deja de parpadear y se enciende, lo que indica que la temperatura está ajustada.
• El panel de control se apaga aproximadamente 30 segundos después.

Nota:

• La visualización de 1 se restablece si no se realiza ninguna operación durante 5 segundos más o menos durante el proceso de ajuste.

Refrigerador

Ajuste la temperatura para el interior del refrigerador.

Se puede ajustar cualquier temperatura dentro de un margen de 1°C a 7°C

Notas:

• Cuando la temperatura se ajusta a 1°C durante un periodo de tiempo prolongado, puede que algunos alimentos se congelen.
• En el modo de vacaciones, la temperatura no se visualiza y tampoco se puede ajustar.
• En el modo económico tampoco se puede ajustar la temperatura.

Congelador

Ajuste la temperatura para el interior del congelador.

Se puede ajustar cualquier temperatura dentro de un margen de -17°C a -25°C

Nota:

• En el modo económico no se puede ajustar la temperatura.

Zona de conservación de vitaminas

Ajuste la temperatura para la zona de conservación de vitaminas.

Se puede ajustar la temperatura dentro de un margen de 0 °C a 5 °C.

Notas:

• Cuando la temperatura se ajusta entre 0 °C y 1 °C durante un periodo de tiempo prolongado, puede que algunos alimentos se congelen.
• En el modo de vacaciones, la temperatura no se visualiza y tampoco se puede ajustar.
• En el modo económico tampoco se puede ajustar la temperatura.

Uso de las funciones

Este frigorífico incorpora varias funciones útiles para aplicaciones específicas.

El panel de control se enciende. La visualización de sistemas empieza a parpadear, indicando que se pueden establecer los sistemas. 3. “5°Fresh Zone” empieza a parpadear. 4. Selecciona la referencia que se va a usar. La visualización correspondiente a la función seleccionada deja de parpadear y se enciende, lo que indica que se ha ajustado la función.

Cada vez que se pulsa el botón, la visualización cambia entre "encendida" y "apagada".

Encendida: la función está establecida.

Apagada: la función no está establecida.

• El panel de control se apaga aproximadamente 30 segundos después.

Notas:

• La visualización de 1 se restablece si no se realiza ninguna operación durante 5 segundos más o menos durante el proceso de ajuste.
• Si parpadea la visualización de la temperatura, espere unos 5 segundos a que la visualización se encienda antes de proseguir con las operaciones indicadas más arriba.

Modo zona fresca de 5°

5° Fresh Zone

Al presionar la zona fresca de 5° se encienden las luces LED (azul, verde) de conservación de vitaminas, para proteger la vitamina C contenida en verduras y frutas.

Modo de supercongelación

Super Freeze

En este modo, el congelador se puede refrigerar rápidamente, permitiendo congelar los alimentos frescos, etc., que se encontrarán en él.

El modo de supercongelación se desactiva automáticamente después de aproximadamente 50 horas.

Notas:

• Cuando se establece el modo de supercongelación, la temperatura del interior del congelador puede reducirse a menos de la temperatura establecida.
• El compresor funciona a alta velocidad.
• Cuando se establece el modo de supercongelación estando establecido el modo económico, el modo económico se desactiva temporalmente. Cuando termina el modo de supercongelación, la operación en el modo económico se restablece.
• El efecto sobre los alimentos guardados se puede reducir si se establece el modo de supercongelación varias horas antes de guardar los alimentos en el compartimiento del congelador.
• Los elementos siguientes se recomiendan para poder emplear la máxima capacidad de congelación. ① Establezca el modo de supercongelación 24 horas antes de guardar los alimentos. ② Ponga los alimentos en el segundo cajón a partir del superior o en el estante de cristal. (La capacidad de congelación puede variar si los alimentos se colocan directamente en el estante de cristal.)
• La máxima capacidad de congelación en un periodo de 24 horas se encuentra indicada en la etiqueta de régimen.

Mode de conservación de vitaminas	Al presionar la zona de conservación de vitaminas se encienden las luces LED (azul, verde, blanco) de conservación de vitaminas, para proteger las vitaminas C y D containidas en verduras y frutas.
Vitamin-Safe
Mode de vacaciones	Establezca este modo cuando el refrigerador no vaya a usarse durante mucho tiempo como, por exemple, cuando usted se va de vacaciones, o cuandosoleva a usarse el congelador. Cuando se establiece este modo, la temperatura del refrigerador no se visualiza. Cuando se establiece este modo, no se muestra la temperatura de la zona de conservación de vitaminas. Notas: · Antes de usar el modo de vacaciones, vacie el refrigerador y ciderre su puerta. · Por razones de higiene, la temperatura del interior del refrigerador se mantendrá en uno 15 °C cuando está establishido el modo de vacaciones. · El congelador se refrigera de la forma habitual.
Holiday
Mode económico	Establezca este modo cuando el congelador no se vaya a usar mucho como, por exemple, durante losSES de invierno o durante la noche. Nota: · El modo económico no se pueda establisher@mildas está establishido el modo de supercongelación.
Eco
Bloqueo para niños	Los botones del panel de control y del panel del dispensador de hielo/agua se pueda bloquear. Cuando se establiece el Bloqueo para niños, “Lock” se visualiza en el panel de control y en el panel del dispenser de hielo/agua. Para desactivar este modo, mantenga pulsado n en el panel de control durante un minimo de 3 segundos.
Lock

Cómo usar el dispensador de hielo/agua

El dispensador de hielo/agua puede servir agua, hielo picado o cubitos de hielo.

El panel del dispensador de hielo/agua se enciende.

El icono correspondiente a lo que fue servido por última vez aparece.

Cada vez que se pulsa el botón, el icono cambia.

Siga pulsando el botón hasta que se encienda lo que usted quiera servirse.

Ponga una taza contra la almohadilla y empújela ligeramente hacia adentro.

El dispensador de hielo/agua sirve ahora agua o hielo.

• Mientras se sirve agua o hielo, mantenga la taza u otro recipiente elevado cerca de la guía para asegurar que el agua o el hielo no salgan despedidos ni se derramen. El agua que sale del dispensador de agua se refrigerará a la temperatura apropiada, pero si se quiere un agua con una temperatura inferior, ponga primero hielo en una taza o en otro recipiente antes de servirse el agua.

Para evitar que se derrame el agua o el hielo, separe lentamente la taza de la almohadilla una vez dispensado todo el agua o el hielo.

• Incluso después de retirar la taza de la almohadilla es posible que se dispense más hielo durante algunas horas. Esto es normal, y no indica ningún fallo de funcionamiento.
• Algo de hielo o agua que haya permanecido en la guía podrá caer o circular durante unos momentos después de haber sido dispensado. Esto es normal, y no indica ningún fallo de funcionamiento.

Notas:

• El panel del dispensador de hielo/agua se apaga unos 10 segundos después de haber utilizado el botón. Cuando el panel está apagado, presionar la almohadilla no surte ningún efecto.
• En el modo de bloqueo para niños, "Lock" se visualiza debajo del botón.
• El agua que sale al principio del dispensador de agua puede estar a una temperatura un poco más alta.
• En el compartimiento para el hielo ponga solamente el hielo que hace este frigorífico, no ponga ningún otro tipo de hielo. Si hace caso omiso de esta advertencia se pueden producir daños.
• Si la máquina de hacer hielo produce una cantidad de hielo demasiado pequeña, puede ajustar la cantidad de agua que se suministra a la máquina. Póngase en contacto con un centro de servicio autorizado.
• Si continúa empujando la almohadilla durante más de 30 segundos, el dispensador de hielo/agua deja de dispensar agua o hielo automáticamente.

Acerca de las funciones de alerta del usuario

Las funciones de alerta del usuario siguientes se activan cuando una puerta se deja entreabierta durante un periodo de tiempo prolongado o cuando la temperatura en el interior del frigorífico ha aumentado.

		Visualización de temperatura	Alarma	LED de torre delantera
Puerta(PC)	Continuamente durante 1 minuto	Parpadea	Suena una vez	Parpadea una vez
	Continuamente durante 3 minutos	Parpadea	Suena dos veces	Parpadea dos veces
	Continuamente durante 5 minutos	Parpadea*	Suena continuamente	Parpadea continuamente
La(PC)	Congelador: -12 °C o más	Parpadea*	Suena continuamente	Funciónamente normal
	Refrigerador: 8 °C o más	Parpadea*	Suena continuamente	Funciónamente normal

*Parpadea durante 30 segundos cada 30 minutos.

Extracción y reinstalación

Estantes de cristal

Levante un poco la parte posterior del estante y tire de él hacia afuera.

Para reinstalar el estante, alinéelo con las guías izquierda y derecha y empújelo para meterlo en su lugar.

Cajones

Tire completamente hacia afuera del cajón, y mientras eleva ligeramente la parte posterior del mismo, saque el cajón.

Para reinstalar el cajón, alinéelo con las guías izquierda y derecha y empújelo para meterlo en su lugar.

Estantes de puerta y esta de puerta de caja sellada

Empuje el estante de abajo hacia arriba y quítelo.

Para reinstalar el estante, alinéelo con los resaltos izquierdo y derecho e insértelo firmemente hacia abajo y hasta el fondo.

Estante para vino

Levante un poco la parte trasera del estante para vino y saque el estante.

Para reinstalar el estante, alinéelo con las guías izquierda y derecha y empújelo para meterlo en su lugar.

Estante suspendido

Tire completamente hacia fuera del estante suspendido, y mientras eleva ligeramente la parte posterior del mismo, saque el estante suspendido.

Para reinstalar el estante suspendido, alinéelo con las guías izquierda y derecha y empújelo para meterlo en su lugar.

Compartimento para el hielo

Levante un poco el compartimento para el hielo y tire de la parte inferior hacia fuera, hacia usted. Para reinstalar el compartimento para el hielo, alinee primero su parte superior con la máquina automática de hacer hielo, y luego empuje hacia abajo su parte inferior e insértela firmemente en su lugar hasta el fondo.

• Cuando extraiga el compartimento para el hielo, ponga cuidado para no derramar el hielo de su interior.
• Antes de reinstalar el compartimento para el hielo, saque el hielo de su interior.

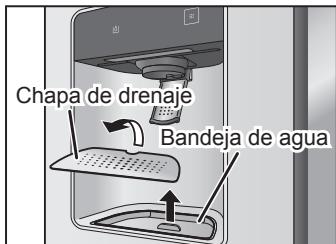

Chapa de drenaje del dispensador de hielo/agua y bandeja de agua

Ponga sus dedos en el corte de la parte posterior de la chapa de drenaje y retire la bandeja. Sujete el resalto de la bandeja de agua y retire la bandeja.

Cuando reinstale las bandejas, instale primero la bandeja de agua y bajo la chapa de drenaje.

Limpieza y mantenimiento

Haga la limpieza y el mantenimiento periódicos para asegurar que el frigorífico se mantenga limpio y continúe funcionando durante mucho tiempo.

Antes de hacer trabajo de limpieza o mantenimiento, asegúrese absolutamente de desconectar la clavija de alimentación de la toma de corriente. No conecte ni desconecte la clavija de alimentación con las manos mojadas. De lo contrario podrá sufrir una descarga eléctrica o lesionarse.

Para hacer la limpieza no use los productos siguientes:

• Productos de limpieza alcalinos (estos podrían disolver las piezas de plástico)
• Productos de limpieza abrasivos, jabones en polvo, agua muy caliente o hirviendo, cepillos, ácidos, bencina, diluyentes de pintura, alcohol, etc. (estos podrían estropear las superficies, la pintura y las piezas de plástico)

Limpieza

Limpie la suciedad que pueda quitarse fácilmente usando un paño humedecido en agua templada.

Limpie la suciedad difícil de quitar usando un paño humedecido en algo de detergente neutro diluido, del que se emplea en las cocinas.

Luego elimine los restos de detergente usando un paño humedecido en agua templada.

Para completar la limpieza, asegúrese absolutamente de pasar un paño seco por las superficies para eliminar el resto de humedad.

No use productos de limpieza (que contengan productos de limpieza abrasivos o compuestos químicos) y elimine los restos líquidos de alimentos, salsas o suciedad de la puerta a la mayor brevedad.

Interior, cajones, estantes de cristal y estantes de puerta

Asegúrese absolutamente de limpiar los aceites comestibles, la mantequilla y otros tipos de grasas y aceites adheridos a las piezas de plástico.

De lo contrario, las piezas de plástico podrán estropearse. Los cajones, estantes de cristal y estantes de puerta se pueden desmontar.

Si están muy sucios o huelen mal, retírelos y lávelos.

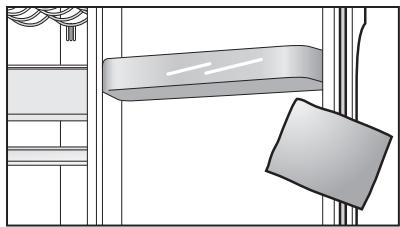

Sello de abertura de la puerta

Un sello sucio o dañado permitirá que escape el aire frío del interior.

Tan pronto como se ensucie el sello, elimine la suciedad inmediatamente.

Si el compartimento para el hielo tiene hielo viejo o cubitos de hielo fusionados, retírelo y tire el hielo.

Dispensador de hielo/agua

La tapa de drenaje y la bandeja de agua se pueden desmontar. Tire periódicamente el agua que se haya acumulado en la bandeja de agua.

Exterior del frigorífico

Si se ensucia el exterior, elimine la suciedad. Además, permitir que se acumule polvo en la clavija de alimentación pueda causar un incendio. Quite periódicamente el polvo usando un paño seco, etc.

Panel de control y panel del dispensador de hielo/agua

Limpie estos paneles usando un paño humedecido en agua templada y bien escurrido.

El panel de control y el panel del dispensador de hielo/agua están hechos de materiales delicados.

Por lo tanto, tenga cuidado para no dañar sus superficies.

Nota:

No lave los cajones, estantes de cristal, estantes de las puertas y otras piezas en un lavaplatos. Si lo hace, el dorado de las piezas o su esmaltado podrá desprenderse o las piezas podrían dañarse.

Cambie periódicamente el filtro de agua. Como norma, el filtro deberá cambiarse una vez cada seis meses.

Cuando se acerque el momento de cambiar el filtro, el icono aparecerá en el panel del dispensador de hielo/agua.

El tiempo indicado para cambiar el filtro puede variar según la calidad del agua usada y la calidad y la presión del agua, y puede ser muy inferior a seis meses.

Cambie también el filtro de agua bajo las situaciones siguientes:

• Cuando el hielo o el agua tengan olores o sabores desagradables (esto significa que la capacidad de filtración del filtro se ha reducido).
• Cuando la cantidad de agua que entra en el frigorífico ha disminuido (esto significa que el filtro está obstruido).

Cómo cambiar el filtro

Quite el cajón de la zona de conservación de vitaminas. 2. Quite el panel del filtro.

Ponga sus dedos en el corte de la parte delantera del panel de abajo y quite el panel de abajo.

3. Incline ligeramente el filtro de agua hacia arriba.

Gire el filtro de agua 90 grados hacia la izquierda y tire de él hacia usted. Instale el filtro de agua nuevo.

Siga a la inversa los pasos para extraer el filtro. 6. Cuando se visualice "[]" en el panel del dispensador de hielo/agua, mantenga pulsado en el dispensador de hielo/agua durante un mínimo de 3 segundos. El icono "^念" del panel del dispensador de hielo/agua se apaga.

Notas:

• Cuando se haya quitado el filtro de agua, el agua del interior podrá derramarse.

Si se derrama agua, quite el cajón de la zona fresca de 5° y elimine el agua del fondo del frigorífico.

Si va a comprar un filtro de agua nuevo, pida a su concesionario o centro de servicio autorizado que le suministre uno.

Tipo de filtro de agua: CNRAH-257760

Desactivación de la función automática para hacer hielo

La función automática para hacer hielo se puede desactivar cuando, por ejemplo, no vaya a ser utilizada durante mucho tiempo para servir hielo.

Quite el compartimento para el hielo y ponga el interruptor del interior de la máquina automática para hacer hielo en la posición de apagado.

Nota:

• Después de poner el interruptor en la posición de apagado, vuelva a poner el compartimento para el hielo en la posición original. Aunque el interruptor se haya puesto en la posición de apagado, el hielo que queda en la bandeja de cubitos de hielo se depositará en el compartimento para el hielo.

Uso del congelador con el compartimento para el hielo retirado

Cuando se quite el compartimento para el hielo, en los estantes del congelador se podrán poner alimentos de tamaño grande.

Para usar el congelador con el compartimento para el hielo retirado, siga los pasos dados a continuación y apague el dispensador de hielo.

Desactive la función automática para hacer hielo. Aparecerá “|” en el panel del dispensador de hielo/agua. 3 Mantenga pulsado durante un mínimo de 3 segundos. 4 Coloque la cubierta del eyector de hielo.

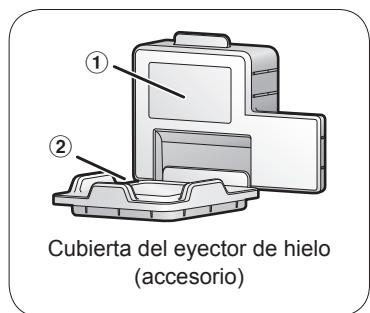

Por seguridad y para ahorrar energía, coloque la cubierta del dispensador de hielo que se suministra con el frigorífico, en la zona de dispensación de hielo.

La cubierta del dispensador de hielo está formada por 2 piezas. Coloque primero la ① y luego la ②.

Notas:

• El dispensador de agua se puede usar excepto el dispensador de hielo haya sido apagado siguiendo los pasos indicados más arriba.
• Para reinstalar el compartimento para el hielo y uso de nuevo, siga los pasos siguientes. 1. Quite la cubierta del eyector de hielo.
• Ponga el interruptor de la función automática para hacer hielo en la posición de encendido.
• Instale el compartimento para el hielo.

Verificaciones desde la limpieza y el mantenimiento

¿Está dañado el cable de alimentación?

¿Está caliente la clavija de alimentación?

¿Está conectada firmemente la clavija en la toma de corriente?

Si se estropea el cable de alimentación, saque la clavija de alimentación de la toma de corriente y póngase en contacto con su distribuidor o con un centro de servicio autorizado.

Si el LED o la cubierta de LED está dañado, o si se observa una anomalía, póngase en contacto con su distribuidor o con un centro de servicios autorizado. No intente reparar, sustituir o desarmar la pieza dañada, etc. usted mismo.

Cuando el frigorífico no se vaya a usar durante un periodo de tiempo largo

En estos casos, desconecte la clavija de alimentación. Deje las puertas del frigorífico abiertas durante dos o tres días para que se seque el interior y evitar así la formación de olores y moho.

Cuando vuelva a usar el frigorífico, suministre agua [unos 15 vasos aproximadamente (3 litros)] y retire el hielo (unos 40 cubitos) del dispensador de hielo/agua hasta que el agua y los cubitos de hielo salgan limpios.

Cuando mueva o transporte el frigorífico

Antes de mover o transportar el frigorífico

Primero, asegúrese de que la tubería de suministro de agua principal está cerrada.

Quite todos los alimentos y el hielo del interior del frigorífico, y desconecte la clavija de alimentación.

1. Desconecte la manguera de servicio de agua del conector de la manguera.

Tenga preparado un recipiente para recoger el agua que se ha vertido del interior de la manguera de servicio de agua. - Quite también el conductor de la manguera colocado en la abertura del tubo de servicios de agua, y guárdelo en un lugar seguro.

Quite la rejilla delantera. 3. Desconecte las dos mangueras de suministro de agua, las cuales sobresalen del área situada debajo de la puerta del congelador, de los conectores de suministro de agua.

Quite los anillos de conexión (negros) y saque las mangueras de suministro de agua.

Se derramará agua del interior de las mangueras de suministro de agua, así que tenga preparado un recipiente para recogerla.

Suba las patas ajustables y tire del frigorífico hacia la parte delantera. Vacíe el agua por la calidad de vaciado ubicada en la parte inferior del panel trasero.

Ponga un recipiente debajo de la abertura de vaciado, incline el frigorífico hacia la parte trasera y vacíe el agua por la abertura de vaciado.

6. Vuelva a instalar la rejilla delantera.

Siga a la inversa los pasos para quitar la rejilla delantera.

Desplazamiento o transporte del frigorífico

El frigorífico debe ser transportado por un mínimo de cuatro personas.

• Cada persona debe sujetar el frigorífico por cada una de las esquinas.
• No sujete el frigorífico por las puertas.
• Cierre completamente las puertas con cinta adhesiva para que no se abran.

Nota:

• Tenga en cuenta que el agua que queda en el interior del frigorífico puede derramarse.

Solución de problemas

Si nota que el frigorífico no funciona bien, verifique primero los siguientes puntos.

Si el problema persiste, desconecte la clavija de alimentación y póngase en contacto con su concesionario o centro de servicios autorizado.

Generalidades

Usted oye sonidos extraños precedentes del frigorífico.	•¿Se ha instalado el frigorífico sobre un piso fuerte y nivelado? •¿Se has provisto espacio libre suficiente alrededor del frigorífico? •¿Vibra algo colocado encima del frigorífico? •Es normal oir algunos ruidos cuando el frigorífico empieza a funciona o cuando se para.
Se oye un sonido après de apagarse el compresor.	•Esto es normal, y a bajo lo Cause el refrigerante que circula de vuelta al compresor.
Se oye un sonido.aftero deAbrir o cerrar la puerta.	•Esto es normal, y se debea a la diferencia de presión de aire entre el interior y el exterior del frigorífico.
Se oye el sonido de aire o agua circularando despues deAbrir la puerta.	•Esto lo Cause el refrigerante que circula por las tuberías interiores.
Se oye un sonidoblickada vez que se conecta la alimentación del refrigerado.	•Éste es el sonido hecho por la activación de la valvula de tres vías, y Completely normal.
Se oye un sonidocontinuo de gimoto.	•Este sonido se oye cuando Funciona el ventilador para la circulación de aire fresco. •¿Se ha puesto el frigorífico en el modo de supercongelación? En el modo de supercongelación, el ventilador para la circulación de aire fresco funciona a alta velocidad y hace un ruido alto. •¿Se han empaquetado los-alimentosdemasiado juntos? ÚEstá la temperatura de la habitación alta? En casos como these, el ventilador para la circulación de aire fresco funciona a alta velocidad y hace un ruido alto.
Se oyen sonidos precedentes de laquina automática de hacer hielo.	•Éstoson los sonidos producidos por el hielo al caer al compartmentimiento para el hielo. Este ruido es normal.
El compresor haceblastante ruido.	•¿Se ha puesto el frigorífico en el mode de supercongelación? En el mode de supercongelación, el compresor funciona a alta velocidad y hace un ruido alto. •¿Se han empaquetado los-alimentosdemasiado juntos? ÚEstá la temperatura de la habitación alta? En casos comothese, el compresor funciona a alta velocidad, asi que es normal que haga más ruido.
El compresor ha estadofuncionando durante mucho tiempo.	•Cuando se conecta por primera vezla clavija de alimentación, el compresor funciona durante más tiempo de lo que es normal para enfiar el interior del frigorífico hasta que se alcanzan las temperatasestablecidas. •¿Se ha puesto el frigorífico en el mode de supercongelación? •¿Se han abierto y cerrado_freqmenteleslas puertas del frigorífico? ÚEstán Completely cerradas las puertas? •¿Se han empaquetado los-alimentosdemasiado juntos? ÚEstá la temperatura de la habitación alta? •Cuando se metan muchos alimentos en el frigorífico, el compresor tendrà que funciona durante más tiempo.
Se forma condensaciónfuera del frigorífico.	•La condensationsepuedeformar cuando lahumedadde la habitaciónesalta,loqueesnormal. Quite la condensationpasando un páñoseco.
El exterior delfrigorífico senota caliente al tocarlo.	•Es normalque se produzca calor, ya que el frigorífico incorpora una tuberia para dispar calor y evaporar la condensation.
Los controlles del panel de control no seSEOuen utilizes.	•¿Estáconectarla alimentacióndelfrigorífico? •¿Se ha puesto el frigorífico en el mode de bloqueo para niños?
El LED no seenciende.	•¿Se ha puesto el frigorífico en el mode de vacaciones? En el mode de vacaciones,el LED de la torre delantera del refrigerador no se enciende. •¿Estáconectarla alimentacióndelfrigorífico?
Laalarma suena,y lavisualización deltemperatura del panel de control y elLED de la torrelantera parpadean.	•Una de las puertas delfrigorífico, o ambas, está abierta. Cierre las puertas.

Refrigerador y congelador

El refrigerador no refririga (y el congelador no congela).	¿Está conectada la alimentación del frigorífico?
El refrigerador no refririga (y el congelador no congela) satisfactoriamente.	¿Es demasiado alta la temperatas ajustada? ¿Está el frigorífico expuesto a la luz solar directa o colocado cerca de un aparato de calefacción? ¿Se ha provisto espacio libre sufiente alrededor del frigorífico? ¿Se han empaquetado los alimentos demasiado+juntos? ¿Está la temperatura de la habitación alta? ¿Se han abierto y cerrado frecmente las puertas del frigorífico? ¿Están Completely cerradas las puertas? ¿Se ha puesto el frigorífico en el modo de vacaciones? Cuando se ponen alimentos calientes en el frigorífico, la temperaturaaurantátemporalmente. Durante la estación fria o cuando la temperatura de la habitación está baja, pueda parecerque el frigorífico no está refrigerando.
Hay diferencias entre la temperaturaestablecida y la temperatura real.	¿Se ha puesto el frigorífico en el modo de supercongelación? Cuando se ponen alimentos calientes en el frigorífico, la temperaturaaurantátemporalmente.
No se hace hielo.	¿Se ha abierto la tubercía de suministro de agua principal? ¿Se ha connectado correctamente la manguera de servicios de agua? ¿Está-connectada la alimentación del frigorífico? ¿Está el interruptor de la手机版 automática de hacer hielo en la posición de encendido?
Los alimentos de refrigerador se congelan.	¿Está la temperatura del refrigerador demasiado baja? ¿Se han colocado los alimentos en la parte trasera del refrigerador? La zonaproxima a la pared trasera es donde la temperatura está más baja, asi que eviteponer en ese zona alimentos que se congenel fácilmente.
Se forma condensación en el refrigeradory en los cajones.	El refrigerador mantiene una humedad alta para mantener las verduras yotiros alimentosfreshcos. La condensaciónseuede formar cuando la puerta se abre y se cierra_freqeenthemocuando no se ha cerrado Completely. Elimine la condensación usingan un pañosecó.
La puerta del congelador se abre con dificultad.	La diferencia de presiónde aire entre el interior y el exterior del congelador puede dificultaralgunas vezes la aperture de la puerta del congelador. Espereelinesmomento y vuelaaintentarAbrilr la puerta.
Huele mal Dentro del frigorífico.	¿Se cerraron herméticamentelesalimentos con olores fuertes antes de meterlos en elrefrigerador? Ponga los alimentos en un contender que se pueda cerrar hermétamente y meta elcontender en el estante de puerta conca sellada. Los olores sepden adherir a las superficies del interior del frigorífico. Limpie lassuperficies con un pañoblanco que haya sido hume decidido antes en agua Templada.

Dispensador de hielo/agua

El agua y el hielo huelen mal.	·¿Es viejo el filtró de agua que está sendo utilisé?
No sale agua.	·¿Se ha abierto la tubercía de suministro de agua principal? ·¿Se ha connectado correctamente la manguera de servicios de agua? ·¿Está-connectada la alimentación del frigorífico? ·¿Se visualiza el icono “{◇}” en el panel del dispenser de hielo/agua?
No sale hielo.	·¿Está-connectada la alimentación del frigorífico? ·¿Se visualiza el icono “{◇}” o “{◇}” en el panel del dispenser de hielo/agua? ·¿Hay hielo en el compartmentimiento para el hielo? ·¿Está el hielo apelmazado en el compartmentimiento para el hielo? Puede retirarse el hielo congelado en el compartmentimiento para el hielo cuando no se ha utilisé el dispenser de hielo durante un periodo largo de tiempo. El dispenser de hielo no pueda actuar si el compartmentimiento para el hielo está congelado y agrupado. Retire el amontonacimiento de hielo del compartmentimiento para el hielo y del dispenser de hielo. ·Puede que el dispenser de hielo no pueda actuar incluso cuando aún quede algo de hielo en el compartmentimiento para el hielo. Este es normal.
Los controlles del panel del dispenser de hielo/agua no seSEOuen utilizes.	·¿Está connectada la alimentación del frigorífico? ·¿Se ha puesto el frigorífico en el modo de bloqueo para niños?

Especificaciones

Ficha del producto (Reglamento UE 1060/2010)
NOMBRE DEL PROVEEDOR	Panasonic
IDENTIFICACION DEL MODELO	NR-BS53VX3-E	NR-BS53VW3-E
CATEGORIA	7 (frigorífico-congelador)
CLASE DE EFICIENCY ENERGÉTICA	A++
CONSUMO DE ENERGÍA ANUAL	346 kWh/año*1
VOLUMEN U'TIL FRIGORÍFICO	324 L
VOLUMEN U'TIL CONGELADOR	206 L
ESTRELLAS DEL CONGELADOR	Cuatro estrellas
COMPARTIMENO "LIBRE DE ESCARCHA"	Frigorífico: Libre de escarcha / Congelador: Libre de escarcha
PERÍODO DE SUBIDA DE LA TEMPERATUREA	16 horas
CAPACIDAD DE CONGELACION	15 kg/24 h
CLASE CLIMÁTICA	SN-T*2
EMISIONES DE RUIDO ACúSTICO AÉREO	38 dB
Otros datos
VOLUMEN TOTAL BRUTO	615 L
VOLUMEN TOTAL NETO	530 L
DIMENSIONES EXTERIORES ANCHO × FONDO × ALTURA	915 mm x 710 mm x 1860 mm
PESO NETO	137 kg
TENSión NOMINAL	220 V - 230 V
FRECUYENCIA NOMINAL	50 Hz
REFRIGERANTE/CARGA	R600a/70 g
AGENTE EXPANDENTE	Ciclo/isopentano

Notas: 1. El consumo de energía anual se basa en los resultados de las pruebas estándar de 24 horas según la norma EN153. El consumo de energía real varía en función de la utilización del producto y de su lugar de instalación. El consumo de energía en funcionamiento puede variar en función del lugar de instalación de la unidad, la temperatura ajustada en cada compartimento, la temperatura ambiente y la humedad, la frecuencia de apertura/cierre de las puertas, el volumen y la temperatura de los alimentos almacenados y la utilización del producto. 2. Temperatura ambiente permitida: de 10 °C a 43 °C.

Información sobre la eliminación para los sistemas de equipos eléctricos y electrónicos usados (particulares)

La aparición de este símbolo en un producto y/o en la documentación adjunta indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general.

Para que estos productos se sometan a un proceso adecuado de tratamiento, recuperación y reciclaje, llévelos a los puntos de recogida designados, donde los admitirán sin coste alguno. En algunos países existe también la posibilidad de devolver los productos a su minorista local al comprar un producto nuevo equivalente.

Si desecha el producto correctamente, estará contribuyendo a preservar valiosos recursos y evitar cualquier posible efecto negativo en la salud de las personas y en el medio ambiente que pudiera producirse bajo el tratamiento inadecuado de desechos. Póngase en contacto con su autoridad local para que le informen detalladamente sobre el punto de recogida designado más cercano.

De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos.

Para empresas de la Unión Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente.

Información sobre la eliminación en otros países no pertenecientes a la Unión Europea

Este símbolo solo es válido en la Unión Europea.

Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.

Este símbolo se utiliza para remitir al usuario a las instrucciones o folletos con información relevante.

Este refrigerador incorpora un filtro que es considerado como biocida.

El filtro no contiene una sustancia con iones de plata que desactivan bacterias en el aire del refrigerador e inhiben el crecimiento de bacterias.

Sustancias activas: fosfato de plata, sodio, hidrógeno y circonio
