NR-BS53VW3-E - Kühlschrank PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Kühl-Gefrierkombination
Marke	PANASONIC
Modell	NR-BS53VW3-E
Energieeffizienzklasse	A++
Gesamtnutzinhalt	530 L (Kühlschrank 324 L, Gefrierschrank 206 L)
Maße (B × T × H)	915 × 710 × 1860 mm
Nettogewicht	137 kg
Stromversorgung	220-230 V, 50 Hz
Kältemittel	R600a / 70 g
Gefriervermögen	15 kg/24 h
Lagerzeit bei Störung	16 h
Klimaklasse	SN-T (10 °C bis 43 °C)
Geräuschemission	38 dB
Hauptfunktionen	Wasser-/Eisspender, automatischer Eisbereiter, Vitamin-Safe-Zone, Fresh-Zone, Modi Super Freeze, Eco, Holiday, Kindersicherung, Wasserfilter, Desodorierungsfilter Hygieneair
Pflege und Reinigung	Mit warmem Wasser und milder Seife reinigen; Wasserfilter alle 6 Monate ersetzen
Sicherheit	Erdung erforderlich; Lüftungsöffnungen nicht blockieren; nur zugelassene Teile verwenden
Ersatzteile	Wasserfilter CNRAH-257760, Wasseranschlusskit (G 3/4 und G 1/2)
Reparierbarkeit	Wenden Sie sich an den autorisierten Panasonic-Kundendienst
Allgemeine Informationen	Brennbares Kältemittel R600a; Haushaltsgebrauch und ähnliche Anwendungen

Häufig gestellte Fragen - NR-BS53VW3-E PANASONIC

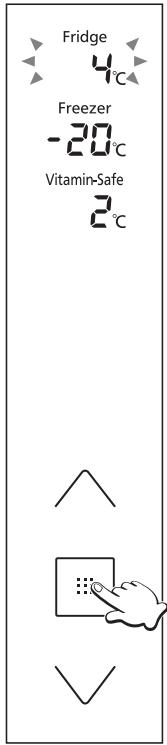

Wie stelle ich die Temperatur des Kühlschranks ein?

Drücken Sie die Taste Hoch oder Runter am Bedienfeld, um das gewünschte Fach auszuwählen, und stellen Sie dann die Temperatur in 1-°C-Schritten ein. Der Kühlschrank kann von 1 °C bis 7 °C, der Gefrierschrank von -17 °C bis -25 °C und die Vitamin-Safe-Zone von 0 °C bis 5 °C eingestellt werden.

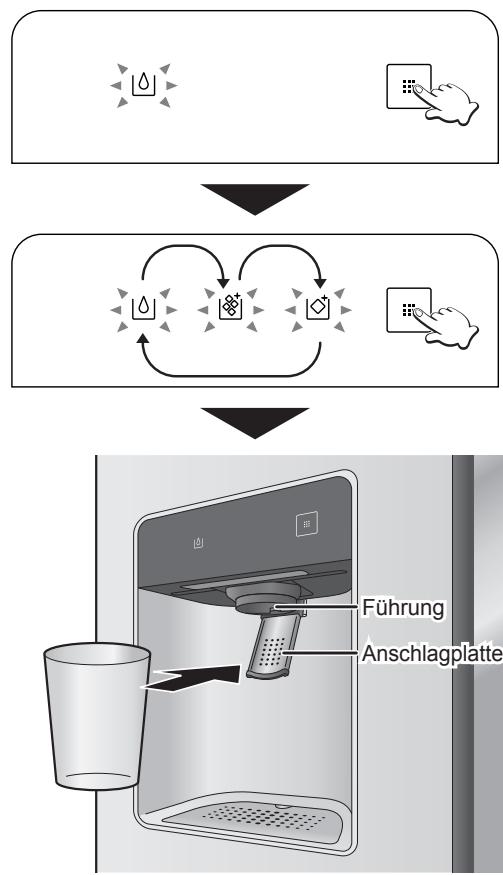

Wie benutze ich den Wasser- und Eisspender?

Stellen Sie ein Glas unter den Spender und drücken Sie sanft das Pad. Verwenden Sie die Taste am Bedienfeld des Spenders, um zwischen gefiltertem Wasser, Eiswürfeln oder Crushed Ice zu wählen. Der Spender stoppt nach 30 Sekunden Dauerbetrieb automatisch.

Was tun, wenn kein Eis aus dem Spender kommt?

Überprüfen Sie, ob der Kühlschrank mit Strom versorgt wird, das Eisspender-Symbol angezeigt wird und der Eiswürfelbehälter Eis enthält. Wenn das Eis verklumpt ist, nehmen Sie den Behälter heraus und brechen Sie die Klumpen. Stellen Sie sicher, dass der Schalter der Eismaschine auf Ein steht.

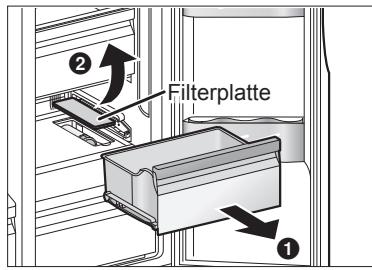

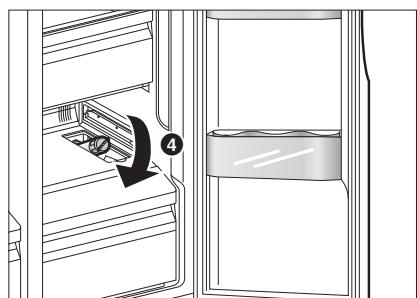

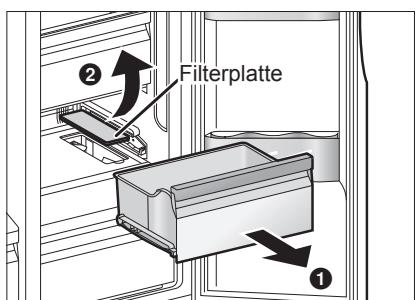

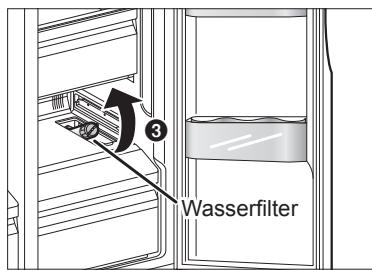

Wie wechsle ich den Wasserfilter?

Ziehen Sie die Schublade der Vitamin-Safe-Zone heraus, entfernen Sie die Filterabdeckung. Drehen Sie den alten Filter um 90° gegen den Uhrzeigersinn und ziehen Sie ihn zu sich heraus. Setzen Sie den neuen Filter ein, drehen Sie ihn um 90° im Uhrzeigersinn, und drücken Sie dann die Spendertaste für 3 Sekunden, um die Anzeige zurückzusetzen. Wechseln Sie den Filter alle 6 Monate oder je nach Anzeige.

Was tun, wenn der Kühlschrank nicht ausreichend kühlt?

Überprüfen Sie, ob der Kühlschrank eingesteckt ist, die Türen richtig schließen, die Lüftungsöffnungen nicht blockiert sind und die Temperatur nicht zu hoch eingestellt ist. Stellen Sie sicher, dass er sich nicht im Holiday-Modus befindet. Lassen Sie ausreichend Platz um das Gerät für die Wärmeableitung.

Wie aktiviere ich den Super-Freeze-Modus?

Drücken Sie die Taste Super Freeze am Bedienfeld. Das Symbol leuchtet auf. Dieser Modus kühlt den Gefrierschrank schnell herunter, um frische Lebensmittel einzufrieren. Er schaltet sich nach etwa 50 Stunden automatisch aus. Der Energieverbrauch steigt während dieses Modus.

Wie reinige ich das Innere des Kühlschranks?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie Schubladen und Ablagen. Reinigen Sie die Innenflächen mit einem weichen Tuch, das mit warmem Wasser und mildem Reinigungsmittel angefeuchtet ist. Spülen Sie mit klarem Wasser nach und trocknen Sie alles vollständig. Verwenden Sie keine Scheuermittel, Alkohol oder Benzin. Kunststoffteile können mit Seifenwasser gewaschen werden.

Wie baue ich die Türen des Kühlschranks aus?

Es wird empfohlen, einen autorisierten Kundendienst zu kontaktieren. Wenn Sie es selbst tun, trennen Sie zuerst das Gerät vom Stromnetz. Entfernen Sie die Frontblende, trennen Sie die Wasserzuleitungen, und lösen Sie dann die oberen Scharniere, nachdem Sie die Abdeckungen entfernt und die Kabel abgezogen haben. Heben Sie die Tür senkrecht nach oben. Führen Sie die Schritte in umgekehrter Reihenfolge für den Wiedereinbau aus.

Was bedeutet das Blinken der Anzeige und der Alarm?

Ein kontinuierliches Blinken zeigt an, dass die Innentemperatur gestiegen ist (Gefrierschrank -12 °C oder höher, oder Kühlschrank 8 °C oder höher). Der Alarm ertönt ebenfalls. Dies kann durch eine offen gelassene Tür, einen Stromausfall oder das Einlegen warmer Lebensmittel verursacht werden. Schließen Sie die Türen und warten Sie, bis die Temperatur wieder normal ist.

Wie kann ich mit diesem Kühlschrank Energie sparen?

Stellen Sie das Gerät an einem kühlen, gut belüfteten Ort auf, geschützt vor Sonne und Wärmequellen. Öffnen Sie die Türen nur kurz. Überladen Sie das Innere nicht. Reinigen Sie regelmäßig die Lüftungsöffnungen. Verwenden Sie den Eco-Modus, wenn der Gefrierschrank wenig beansprucht wird. Vermeiden Sie unnötig den Super-Freeze-Modus.

BEDIENUNGSANLEITUNG NR-BS53VW3-E PANASONIC

Wir danken Ihnen für den Kauf dieses Panasonic-Produkts. Bitte lesen Sie diese Anweisungen vor der Benutzung dieses Produkts sorgfältig durch. Bitte bewahren Sie diese Anleitung für spätere Bezugnahme auf. Installationsanleitung enthalten.

Niederlande 48-70

Sicherheitsanweisungen 25

Umweltschutz 28

Installation 29

Auswahl des geeigneten Standorts 29

Entfernen der Türen 30

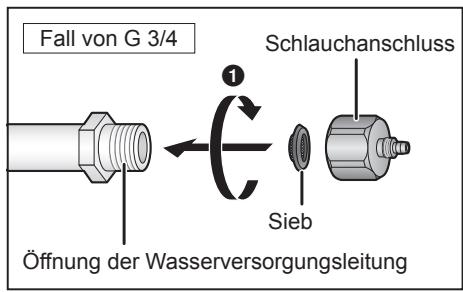

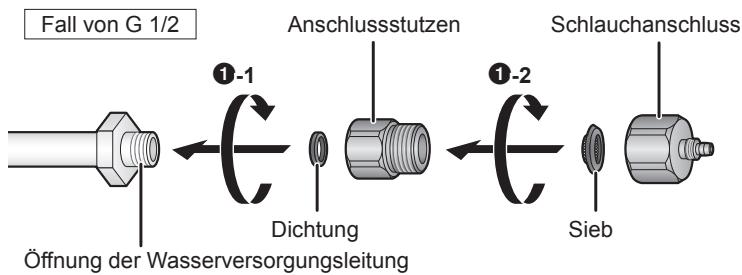

Anschließen des Kühlschranks an die Wasserversorgung ....31

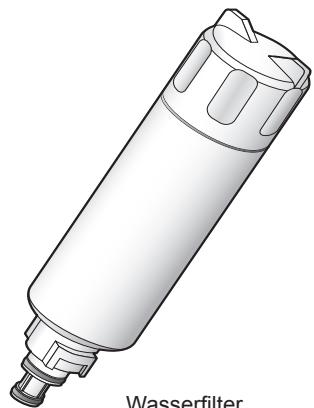

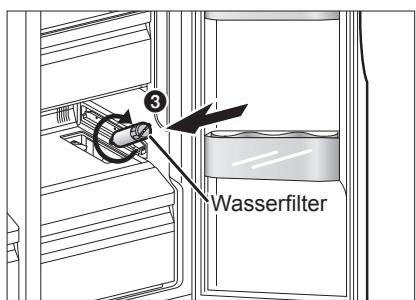

Installieren des Wasserfilters 32

Installieren des Kühlschranks 33

Vorbereitungen 34

Teile und ihre Funktionen 35

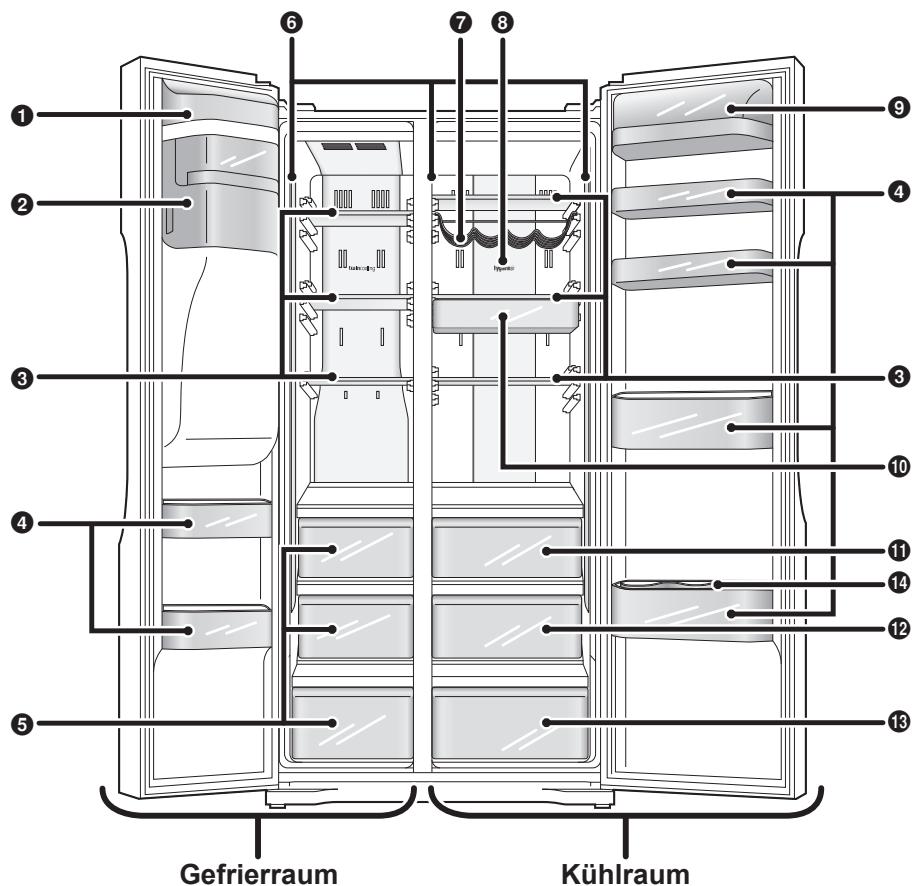

Innenraum und aufbewahrte Lebensmittel 35

Energiesparen 36

Temperatur-Etikett (optional) 36

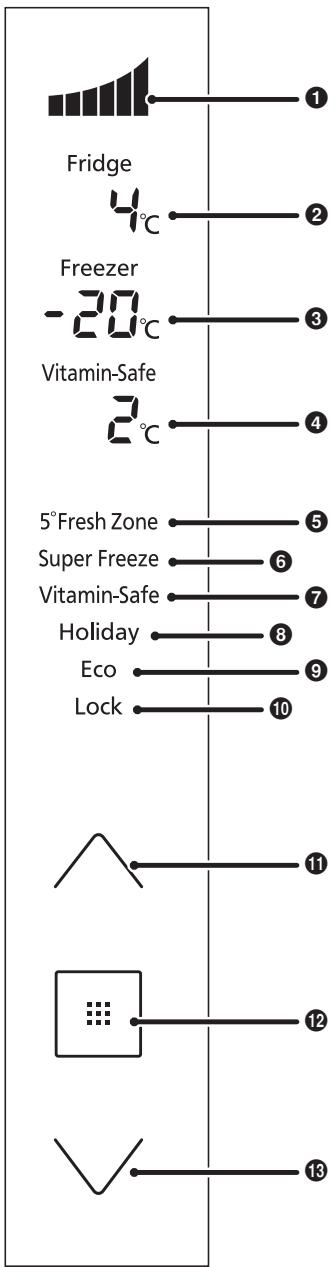

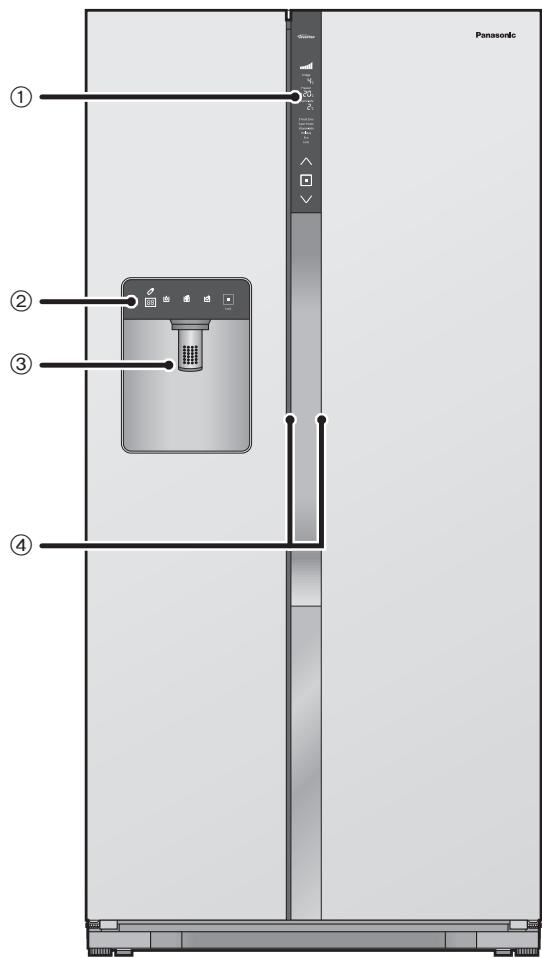

Außenende und Bedienfeld 36

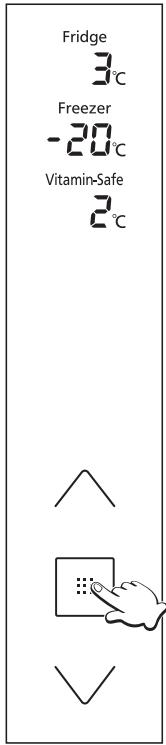

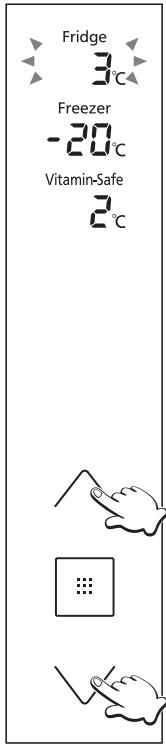

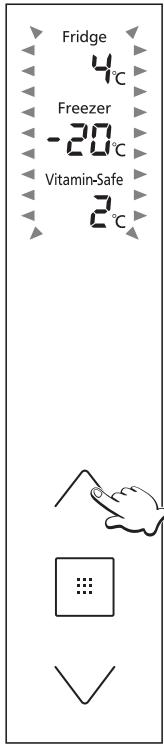

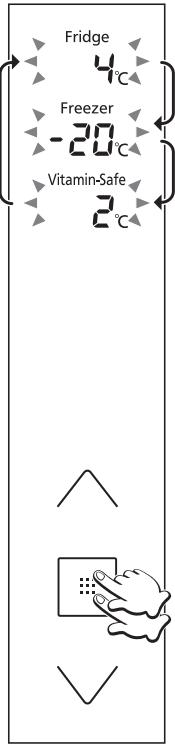

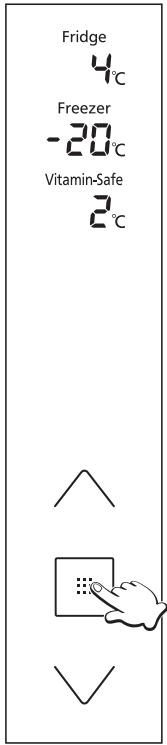

Einstellen der Temperatur 38

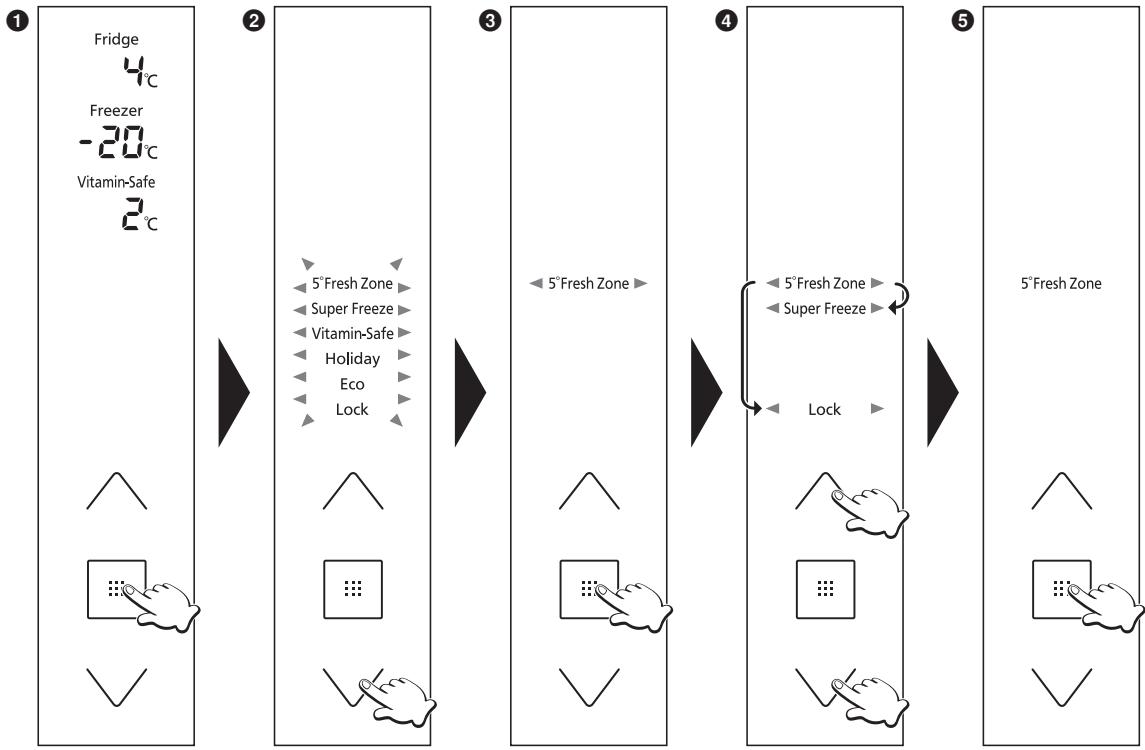

Verwendung der praktischen Funktionen 39

Verwendung des Eis-/Wasserspenders 40

Hinweise zu den Benutzerwarnfunktionen 41

Herausnehmen und Wiedereinsetzen 41

Reinigung und Wartung 42

Reinigen 42

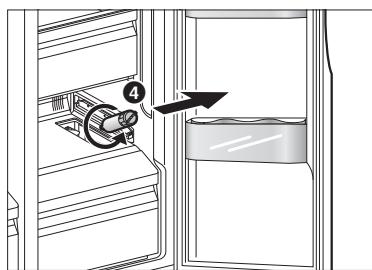

Wechseln des Wasserfilters 43

Stoppen der automatischen Eisbereitung 43

Überprüfungen nach Reinigung und Wartung 44

Wenn der Kühlschrank längere Zeit nicht

benutzt werden soll 44

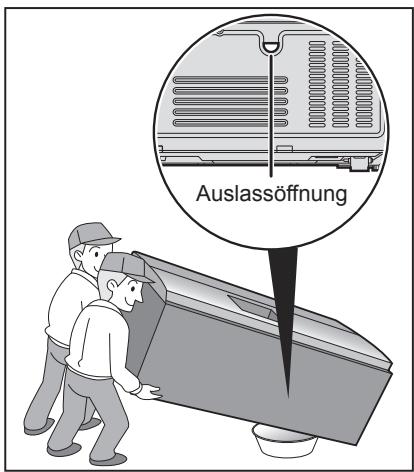

Wenn der Kühlschrank bewegt oder

transportiert werden soll 44

Fehlerische 45

Allgemeines 45

Kühlraum und Gefrierraum 46

Eis-/Wasserspender 46

Spezifikationen 47

Sicherheitsanweisungen

Dieses Gerät wurde zur Verwendung im Haushalt entwickelt sowie für ähnliche Anwendungen wie

- Küchenbereiche für Angestellte in Geschäften, Büros und anderem Arbeitsumfeld; - Bauernhäuser und für Kunden in Hotels, Motels und anderen Wohnumgebungen; - Unterkünfte im Bed-and-Breakfast-Stil; - Catering und ähnliche Anwendungen im persönlichen Gebrauch.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Bitte nicht tun	Zeigt an, dass das Gerät zur Verhütung von Stromschlagen geerdet werden muss
Unbedingt tun	Nicht zerlegen

Weist auf Gefahr von Tod oder ernsthaften Verletzungen hin.

WARNUNG: Keine mechanischen Vorrichtungen oder andere Mittel außer den vom Hersteller empfohlenen verwenden, um den Abtauvorgang zu beschleunigen.

• Dies kann eine Beschädigung der Innenteile des Kühlschranks verursachen oder zu einer Explosion führen.

WARNUNG: Achten Sie darauf, dass der Kältemittelkreis nicht beschädigt wird. WARNUNG: Keine Elektrogeräte außer den vom Hersteller empfohlenen in den Lebensmittelfächern des Geräts benutzen.

Keine leichtflüchtigen oder brennbaren Substanzen im Kühlschrank aufbewahren.

• Brennbare Substanzen, wie Benzol, Verdünner, Alkohol, Ether und Flüssiggas (LPG), können Explosionen verursachen.

WARNUNG: Halten Sie die Lüftungsöffnungen im Gerätegehäuse bzw. in der Einbaustruktur frei von Hindernissen.

• Das im Kühlschrank verwendete Kältemittel (R600a) und die im Isoliermaterial (Cyclopentan) enthaltenen Gase sind brennbar. Sie erfordern außerdem spezielle Entsorgungsverfahren.
• Vergewissern Sie sich vor der Entsorgung des Geräts, dass keines der Rohre auf der Rückseite beschädigt ist. Kältemittel- oder Gaslecks können einen Brand oder eine Explosion verursachen.

WARNUNG: Nur Trinkwasserversorgung anschließen.

Verwenden Sie nur die mit dem Gerät gelieferten neuen Schlauchsätze, und entsorgen Sie die alten Schlauchsätze.

Der Eisbereiter im Kühlschrank, mit Ausnahme des Eislagerfachs, darf nur vom Hersteller oder dem Kundendienstvertreter installiert werden.

Eisbereitertyp: EAU37119711, EAU37119712

Sicherstellen, dass Netzkabel und Netzstecker nicht zerquetscht oder beschädigt werden.

• Ein beschädigter Netzstecker bzw. ein beschädigtes Netzkabel kann einen Kurzschluss, Brand oder elektrischen Schlag verursachen.
• Falls das Netzkabel beschädigt wird, muss es vom Hersteller, dem Kundendienstvertreter oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu vermeiden.
• VERSUCHEN SIE NICHT, DAS KABEL SELBST AUSZUWECHSELN.

Wenn die LED oder die LED-Abdeckung beschädigt ist, oder wenn etwas bedenklich erscheint, konsultieren Sie bitte Ihren Händler oder ein autorisiertes Kundenzentrum.

• Versuchen Sie nicht, beschädigte Teile o. Ä. selbst zu reparieren, auszutauschen oder zu zerlegen.

Verwenden Sie keine Mehrfach-Steckdosenadapter, und schließen Sie nicht mehrere Geräte an denselben Steckdosenadapter an.

• Dies kann Überhitzung, Brand oder Kurzschluss verursachen.

Das Netzkabel nicht einklemmen, verknoten oder knicken, und auch keine schweren Gegenstände darauf abstellen.

• Dies erhöht die Brand- oder Stromschlaggefahr. Falls das Netzkabel oder der Netzstecker des Geräts beschädigt wird, muss das Teil vom Hersteller, dem Kundendienstvertreter oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu verhüten.

Den Kühlschrank nicht durch Ziehen am Netzkabel vom Stromnetz trennen.

• Dies kann eine Beschädigung des Netzkabels verursachen. Stets den Stecker fassen und kräftig von der Steckdose abziehen.

Keine Wasserbehälter auf den Kühlschrank stellen.

• Wasser kann die Isolierung von Elektroteilen beschädigen und einen Kurzschluss, Brand oder elektrischen Schlag verursachen.

Keine brennbaren Gase in der Höhe des Kühlschranks versprühen.

• Dies kann eine Explosion oder einen Brand verursachen.

Kein Wasser auf oder in den Kühlschrank sprehen.

• Dies kann einen Brand oder elektrischen Schlag verursachen.

Den Netzstecker nicht mit nassen Händen anfassen.

• Dies kann einen elektrischen Schlag verursachen.

Installieren Sie den Kühlschrank nicht an einem feuchten Ort oder einem Ort, wo er mit Wasser in Berührung kommen kann.

• Eine verschlechterte Isolierung von Elektroteilen kann einen Kurzschluss, elektrischen Schlag oder Brand verursachen.

Keine Arzneimittel oder andere temperaturempfindliche Produkte im Kühlschrank aufbewahren.

• Lagern Sie keine Produkte im Kühlschrank, die eine strenge Temperaturkontrolle erfordern.

Lassen Sie Kinder nicht auf die Kühlschranktür klettern, darauf schwingen oder sich daran hängen.

• Dies kann ernsthafte Verletzungen verursachen und den Kühlschrank beschädigen.

Betreiben Sie den Kühlschrank nicht in Gegenwart von explosiven Dämpfen oder brennbaren Gasen.

• Dies kann eine Explosion oder einen Brand verursachen.

Lagern Sie kein Benzin oder andere brennbare Flüssigkeiten und Dämpfe im Kühlschrank und verwenden Sie diese nicht in der Nähe des Geräts.

• Dies kann eine Explosion oder einen Brand verursachen.

Berühren Sie nicht die Crusher-Klingen des Eisfachs. Stecken Sie Ihre Finger nicht in die Öffnung, aus der das Eis vom Eis-/Wasserspender ausgegeben wird.

• Bei Nichtbeachtung können Sie sich verletzen.

Versuchen Sie nicht, den Kühlschrank selbst zu zerlegen, zu reparieren oder zu modifizieren.

• Sie könnten sich selbst oder andere durch Verbrennungen oder elektrische Schläge verletzen oder den Kühlschrank beschädigen. Falls Ihr Gerät Änderungen oder Reparaturen benötigt, konsultieren Sie bitte ein autorisiertes Kundenzentrum.

Vergewissern Sie sich, dass der Kühlschrank an eine geerdete Netzsteckdose angeschlossen ist. Schließen Sie ihn NICHT an eine nicht geerdete Netzsteckdose an.

Reinigen Sie die Steckerstifte vor dem Anschließen an die Stromversorgung von Schmutz oder Staub.

• Staubablagerungen auf dem Stecker können, besonders bei feuchten Bedingungen, einen Isolationsausfall verursachen. Dies kann zu einem Kurzschluss, Brand oder elektrischen Schlag führen. Ziehen Sie das Netzkabel ab und wischen Sie es mit einem trockenen Tuch ab. Verwenden Sie keinesfalls ein nasses oder feuchtes Tuch.

Schließen Sie das Gerät so an die Steckdose an, dass einwandfreier Anschluss gewährleistet ist.

• Ein lockerer Netzstecker kann einen Brand oder elektrischen Schlag verursachen.

Den Kühlschrank in gut belüfteter Umgebung installieren.

• Je mehr Kältemittel in einem Gerät vorhanden ist, desto größer sollte der Aufstellungsraum sein. Sollte Kältemittel auslaufen, wenn sich das Gerät in einem kleinen Raum befindet, ist die Entstehung von brennbaren Gasen wahrscheinlicher. Dies kann einen Brand oder eine Explosion verursachen. Als Richtlinie wird für jeweils 8g Kältemittel mindestens 1m³ Raum benötigt. Das Datenschild im Inneren des Geräts gibt an, wie viel Kältemittel Ihr Kühlschrank enthält.

Vor der Reinigung und Wartung den Netzstecker des Kühlschranks abziehen.

• Nichtbeachtung kann zu einem elektrischen Schlag führen.

Falls Sie einen Brandgeruch feststellen oder Rauch aus dem Kühlschrank kommt, ziehen Sie sofort das Netzkabel ab und konsultieren Sie bitte ein autorisiertes Kundenzentrum.

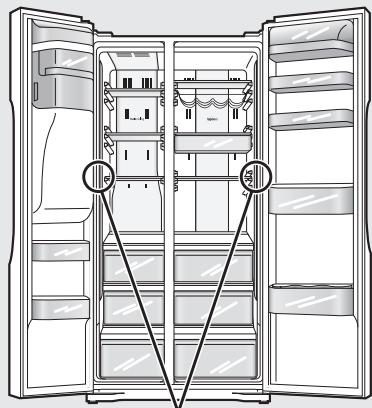

LED-STRAHLUNG

Nicht DIREKT MIT OPTISCHEN INSTRUMENTEN BETRACHTEN. LED-PRODUKT DER KLASSE 1M

Keine Flaschen oder Behälter aus Glas in den Gefrierraum legen.

• Wenn der Inhalt gefriert, kann das Glas brechen. Berühren Sie die Innenwände des Gefrierraums oder die eingelagerten Waren nicht mit nassen Händen.
• Ihre Haut kann an der Innenwand des Gefrierraums oder den eingelagerten Waren festfrieren. Öffnen oder schließen Sie die Türen nicht, indem Sie die Türgriffe mit beiden Händen fassen.
• Dies kann Verletzungen verursachen. Berühren Sie den Eisbereiter nicht mit den Händen oder einem Werkzeug.
• Der Eisbereiter ist drehbar. Dies kann Verletzungen oder Probleme verursachen. Führen Sie weder Hände noch Gegenstände in den Eisspender ein.
• Dies kann Verletzungen oder Probleme verursachen.

Vermeiden Sie bei einem Stromausfall häufiges Öffnen des Kühlschranks oder das Einlagern nicht gekühlter Lebensmittel.

• Dies kann zu einem Anstieg der Temperatur im Kühlschrank und zu Verderben der eingelagerten Lebensmittel führen.

Wenn Sie beabsichtigen, den Kühlschrank längere Zeit nicht zu benutzen, trennen Sie ihn vom Stromnetz.

Achten Sie auch auf den Spalt zwischen der Kühlraum- und Gefrierraumtür, besonders wenn beide gleichzeitig offen sind.

• Dies kann Verletzungen verursachen.

Potentieller Klemmpunkt

Achten Sie beim Öffnen des Kühlschranks darauf, dass Sie Ihre Finger nicht an den „Klemmpunkt“-Bereichen einklemmen.

• Dies kann Verletzungen verursachen.

Halten Sie Kinder von Eisbereiter und Eisfach fern.

• Andernfalls könnten sie verletzt werden.

Wenn bei der Verwendung des Eisbereiters verfärbtes Eis bereitet wird, stoppen Sie die Verwendung und konsultieren Sie bitte ein autorisiertes Kundenzentrum.

Umweltschutz

Entsorgung der Verpackung

Bitte recyceln Sie wiederverwertbare Teile (z. B. Karton, Plastikbeutel, Klebeband und Polystyrol) nach Möglichkeit, und entsorgen Sie alle übrigen Verpackungsmaterialien auf sichere Weise. Halten Sie die Verpackung außer Reichweite von Säuglingen und Kleinkindern, um Verletzungen oder Erstickung zu verhüten.

Bevor Sie Ihr Altgerät entsorgen

Bitte befolgen Sie entweder die Entsorgungsanweisungen des Altgeräte-Herstellers oder die örtlichen Entsorgungsvorschriften für das Gerät. Sind diese nicht verfügbar, folgen Sie bitte den drei nachstehenden Anweisungsschritten.

1. Den Netzstecker von der Steckdose abziehen.
2. Das Netzkabel abschneiden und mit dem noch angebrachten Netzstecker entsorgen.
3. Vergewissern Sie sich, dass das Altgerät außer Reichweite von Kleinkindern ist, bis es abgeholt oder zu einem Recycling-Center gebracht wird.
4. Entfernen Sie sämtliches Dichtungsmaterial von der Tür, und lassen Sie alle Regale und Schubladen eingesetzt.

Dies soll verhindern, dass Kinder hineinklettern und eingeschlossen werden.

Installieren Sie den Kühlschrank an einem Ort, der die folgenden Kriterien erfüllt:

• an einem Ort, in dessen Höhe sich eine Hauptwasserversorgungsleitung befindet
• an einem Ort, wo der Kühlschrank keinem direkten Sonnenlicht ausgesetzt ist
• an einem Ort, wo der Kühlschrank ausreichenden Abstand von Heizkörpern, Kochplatten und anderen Wärmequellen hat
• an einem gut belüfteten und trockenen Ort
• an einem Ort mit stabilem und ebenem Boden

Legen Sie eine feste Platte unter, falls der Kühlschrank auf einem Teppich- oder Vinylboden installiert werden soll.

Die Platte verhindert Verformung und Verfärbung des Bodens.

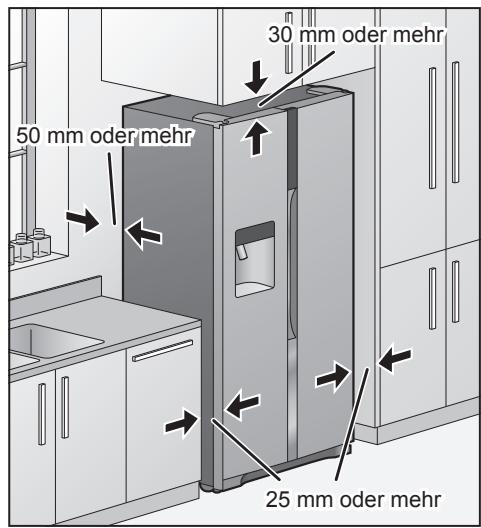

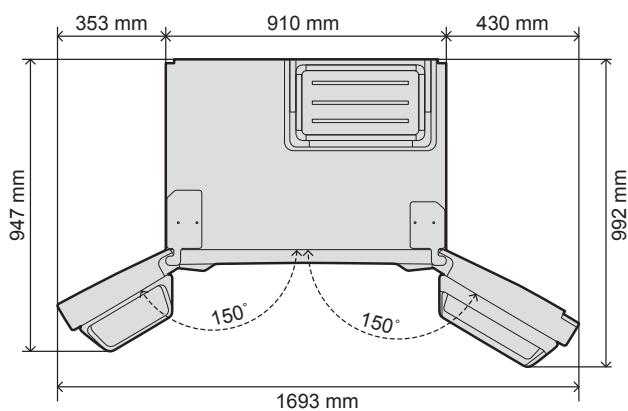

Genügend Abstand für Wärmeableitung einhalten

Der Kühlschrank gibt während des Betriebs ständig Nachwärme ab. Halten Sie ausreichenden Abstand um den Kühlschrank ein, damit diese Wärme abgeleitet werden kann und die Kühlleistung des Kühlschranks nicht beeinträchtigt wird.

Abmessungen (mm): 915 (B) × 710 (T) × 1860 (H)

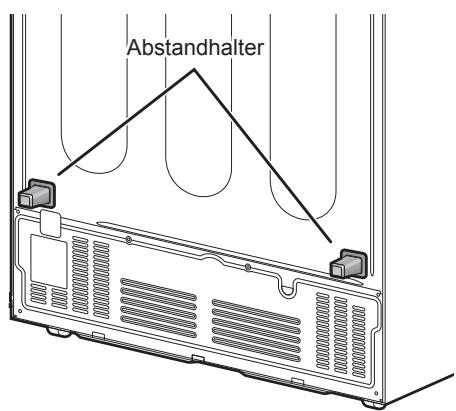

Installieren der Abstandhalter

Installieren Sie die Abstandhalter an der Rückwand des Kühlschranks, um den erforderlichen Mindestabstand für die Abfuhr der vom Kühlschrank erzeugten Wärme einzuhalten.

Nach dem Ablösen der Schutzfolie des doppelseitigen Klebebands an der Rückwand des Kühlschranks anbringen.

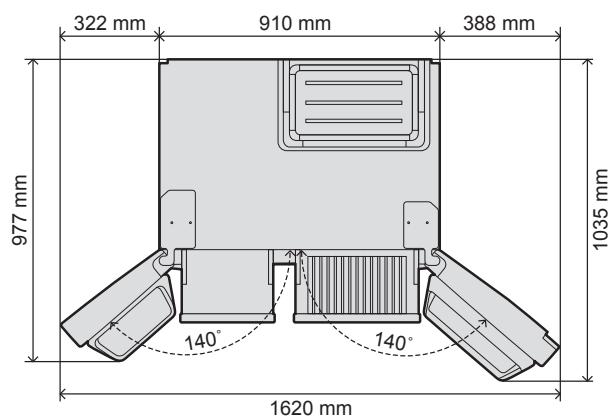

Wenn die Türen ganz offen sind

Wenn die Schubladen herausgenommen worden sind

Falls der Kühlschrank nicht durch eine Tür oder einen Eingang passt, können seine Türen entfernt werden.

Bevor Sie die Türen entfernen, vergewissern Sie sich unbedingt, dass die Stromversorgung des Kühlschranks ausgeschaltet worden ist.

Wir empfehlen, die Montage durch unseren Kundendienst vornehmen zu lassen oder unsere Website (http://panasonic.net) zu besuchen.

Die Firma Panasonic oder ihr Beauftragter lehnt jegliche Verantwortung ab, falls Sie die Türen selbst entfernen.

Abmessungen (mm): 910 (B) × 610 (T) × 1855 (H) (ohne Tür)

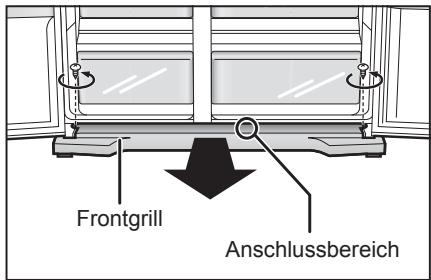

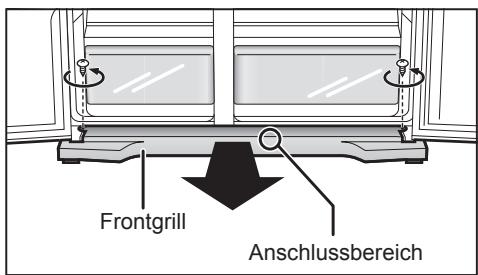

Entfernen des Frontgrills

Wenn die beiden Türen geöffnet werden und der Frontgrill von oben betrachtet wird, sind zwei Schrauben sichtbar – eine auf der linken, und eine auf der rechten Seite.

Diese Schrauben entgegen dem Uhrzeigersinn drehen und entfernen.

Ein Anschlussbereich befindet sich ungefähr rechts von der Mitte an der Unterseite des Frontgrills. Fassen Sie diesen Bereich und ziehen Sie den Grill zum Abnehmen auf sich zu.

Abtrennen der Wasserzufuhrschläuche

Den Verbindungsring (schwarz) des Wasserversorgungsanschlusses entfernen, indem die Kupplung hineingedrückt wird, und den Wasserzufuhrschlauch abziehen.

• Zwei Wasserzufuhrschläuche sind vorhanden: einer für den Eisspender und einer für den Wasserspender.

Trennen Sie beide ab.

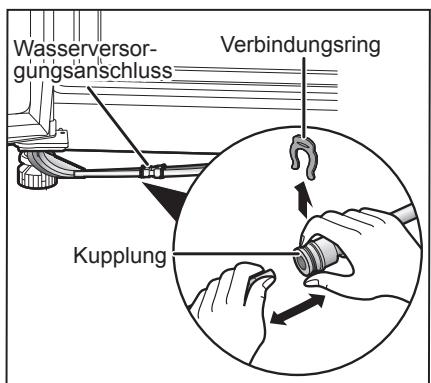

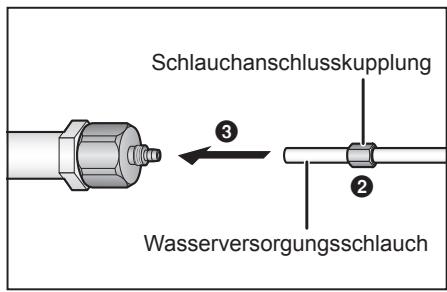

Wiederanschließen der Wasserzufuhrschläuche

Zuerst den Verbindungsring (schwarz) in den Wasserversorgungsanschluss einführen, und dann den Wasserzufuhrschlauch einschieben.

Den Wasserzufuhrschlauch in den Wasserversorgungsanschluss einschieben, bis die aufgedruckte Linie auf dem Schlauch nicht mehr sichtbar ist.

Zwei Wasserzufuhrschläuche verbinden die gleiche Farbe.

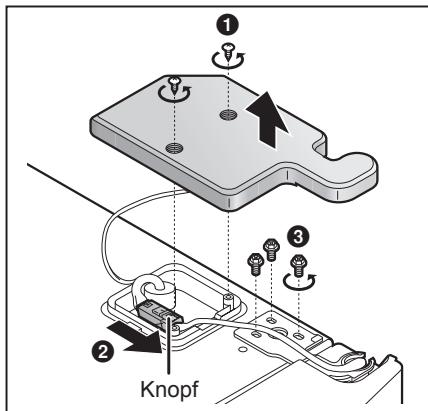

Entfernen der Gefrierraumtür

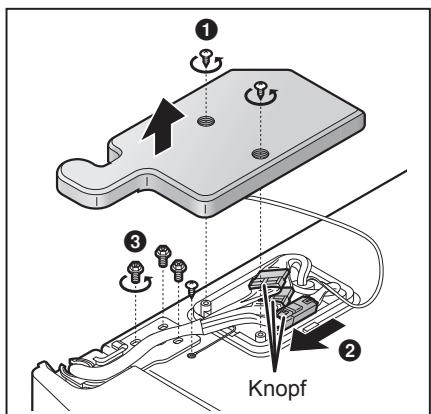

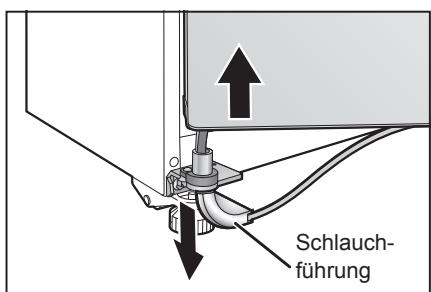

Zum Entfernen der Tür

• Vergewissern Sie sich, dass die Tür geschlossen ist.
• Achten Sie darauf, dass Sie nicht die Scharniere verbiegen oder den Wasserzufuhrschlauch beschädigen.
• Behandeln Sie die entfernte Tür vorsichtig, um sie vor Beschädigung und Aufprall zu schützen.

Die Abdeckung des oberen Scharniers entfernen.

Die Schraube der Scharnierabdeckung entgegen dem Uhrzeigersinn drehen und entfernen.

Das Anschlusskabel abtrennen.

Den Knopf hineindrücken und gleichzeitig das Kabel in Pfeilrichtung herausziehen.

Das obere Scharnier entfernen.

Die Scharnierschrauben und die Erdungsschraube entgegen dem Uhrzeigersinn drehen und entfernen.

• Beim Entfernen des oberen Scharniers die Tür abstützen, damit sie nicht nach vorn kippt.

Die Schlauchführung entfernen und die Tür abnehmen.

Die Schlauchführung in Pfeilrichtung vom unteren Scharnier entfernen. Dann die Tür senkrecht vom unteren Scharnier abheben und abnehmen. Den Wasserzufuhrschlauch herausziehen, so dass er vollkommen abgetrennt ist.

Entfernen der Kühlraumtür

Zum Entfernen der Tür

• Vergewissern Sie sich, dass die Tür geschlossen ist.
• Behandeln Sie die entfernte Tür vorsichtig, um sie vor Beschädigung und Aufprall zu schützen.

Die Abdeckung des oberen Scharniers entfernen.

Die Schraube der Scharnierabdeckung entgegen dem Uhrzeigersinn drehen und entfernen.

Das Anschlusskabel abtrennen.

Den Knopf hineindrücken und gleichzeitig das Kabel in Pfeilrichtung herausziehen.

3 Das obere Scharnier entfernen.

Die Scharnierschrauben entgegen dem Uhrzeigersinn drehen und entfernen.

• Beim Entfernen des oberen Scharniers die Tür abstützen, damit sie nicht nach vorn kippt.

Die Tür abnehmen.

Die Tür senkrecht vom unteren Scharnier abheben und abnehmen.

Anbringen der Türen und des Frontgrills

Führen Sie die Schritte zum Entfernen der Türen und des Frontgrills in umgekehrter Reihenfolge durch. Ziehen Sie die Befestigungsschrauben an, nachdem Sie sich vergewissert haben, dass die Tür parallel zum Gehäuse ist und keine Kaltluft an der Dichtung vorbeiströmt. 3 Ziehen Sie die Befestigungsschrauben der Scharniere mit dem Schraubendreher (Kreuzschlitzkopf) und dem Inbusschlüssel an. Achten Sie beim Montieren des Frontgrills und der oberen Scharnierabdeckung darauf, dass die Schläuche und Kabel nicht eingeklemmt werden.

Setzen Sie die Schläuche beim Anbringen des Frontgrills in die Führungen im Frontgrill ein.

Anschließen des Kühlschranks an die Wasserversorgung

Vor dem Anschließen des Kühlschranks

Ein Wasserdruck im Bereich von ca. 1,5 bis 7 bar (22 psi bis 102 psi) muss vorhanden sein, um den Eis-/Wasserspender zu benutzen. Soll der Kühlschrank an einem Ort installiert werden, dessen Wasserdruck weniger als ca. 1,5 bar (22 psi) beträgt, installieren Sie eine Druckpumpe, um den natürlichen Wasserdruck zu erhöhen.

Nur Trinkwasserversorgung anschließen.

Für den Anschluss erforderliche Teile

Anschlussatz (mitgeliefert)

Schlauchanschluss (mit Sieb)

für G 3/4

Anschlussstutzen (mit Dichtung)

für G 1/2

Schlauchanschlusskupplung

Wasserfilter

Anschließen des Kühlschranks

Bevor Sie weitere Schritte unternehmen, vergewissern Sie sich unbedingt, dass der Netzstecker von der Netzsteckdose abgezogen ist. Und prüfen Sie, dass die Hauptwasserversorgungsleitung abgesperrt ist.

Wenn Sie den Kühlschrank an die Wasserversorgung anschließen wollen, kontaktieren Sie bitte ihren Händler oder ein autorisiertes Kundenzentrum, oder besuchen Sie unsere Website (http://panasonic.net).

Wir übernehmen keine Verantwortung, wenn Sie den Kühlschrank selbst anschließen.

1 Bringen Sie den Schlauchanschluss an der Öffnung der Wasserversorgungsleitung an.

Drehen Sie den Schlauchanschluss zum Anbringen im Uhrzeigersinn. - Nachdem Sie den Schlauchanschluss von Hand bis zum Anschlag angezogen haben, ziehen Sie ihn anschließend mit einem Werkzeug um eine weitere halbe Umdrehung fest. - Prüfen Sie, dass das Sieb im Schlauchanschluss sitzt.

Die Schlauchanschlusskupplung auf den Wasserversorgungsschlauch schieben.

Führen Sie den Wasserversorgungsschlauch in das Ende des Schlauchanschlusses ein. - Der Wasserversorgungsschlauch wird fest auf den Stutzen des Schlauchanschlusses geschoben. 4 Schrauben Sie die Schlauchanschlusskupplung auf den Schlauchanschluss. Drehen Sie die Schlauchanschlusskupplung zum Anbringen im Uhrzeigersinn. - Ziehen Sie die Schlauchanschlusskupplung fest, bis kein Spielraum mehr zwischen Schlauchanschlusskupplung und Schlauchanschluss vorhanden ist.

Nachdem der Anschluss beendet worden ist, geben Sie die Hauptwasserversorgungsleitung frei und prüfen Sie, dass kein Wasser leckt.

Hinweise:

• Werden die oben beschriebenen Schritte nicht befolgt, kann es zu einem Wasserleck kommen.
• Wickeln Sie die überschüssige Länge des Wasserversorgungsschlauchs auf der Rückseite des Kühlschranks auf.

Bringen Sie den Schlauchanschluss an der Öffnung der Wasserversorgungsleitung des Typs G 1/2 an.

Installieren des Wasserfilters

Der Wasserfilter ist beim Kauf des Kühlschranks noch nicht installiert. Installieren Sie den mit dem Kühlschrank gelieferten Wasserfilter.

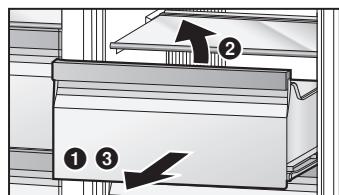

1. Entfernen Sie die Schublade der Vitamin-Safe Zone. Entfernen Sie die Filterplatte.

Greifen Sie mit den Fingern in die Aussparung an der Vorderseite der Filterplatte und nehmen Sie die Filterplatte heraus.

③ Setzen Sie den Wasserfilter ein und drehen Sie ihn um 90 Grad im Uhrzeigersinn. ④ Drücken Sie den Wasserfilter nach unten und setzen Sie die Filterplatte wieder ein.

Hinweis:

• Lassen Sie Wasser durch den Wasserspender laufen, bis das Wasser klar ist (15 Gläser (ca. 3 Liter)). Dadurch wird das Wasserversorgungssystem gereinigt und der Wasserzufuhrschlauch entlüftet.

Der Kühlschrank besitzt vier Laufrollen, damit er leicht verschoben werden kann.

Lesen Sie den Abschnitt „Auswahl des geeigneten Standorts“ aufmerksam durch und installieren Sie den Kühlschrank am optimalen Ort.

Nachdem Sie den Installationsort festgelegt haben, sichern Sie den Kühlschrank und stellen Sie ihn waagerecht ein.

Entfernen des Frontgrills

Wenn die beiden Türen geöffnet werden und der Frontgrill von oben betrachtet wird, sind zwei Schrauben sichtbar – eine auf der linken und eine auf der rechten Seite. Diese Schrauben entgegen dem Uhrzeigersinn drehen und entfernen.

Ein Anschlussbereich befindet sich gelenkig rechts von der Mitte an der Unterseite des Frontgrills. Fassen Sie diesen Bereich und ziehen Sie den Grill zum Abnehmen auf sich zu.

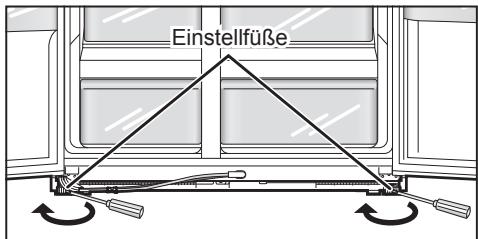

Sichern des Kühlschranks

Führen Sie einen Flachschraubendreher in einen Schlitz der Einstellfüße auf der linken und rechten Seite ein, drehen Sie die Füße in Pfeilrichtung, um sie auf den Boden abzusenken, und sichern Sie dann die Füße einwandfrei.

Nivellieren des Kühlschranks

Drehen Sie die Einstellfüße des Kühlschranks, bis er satt auf dem Boden aufsitzt.

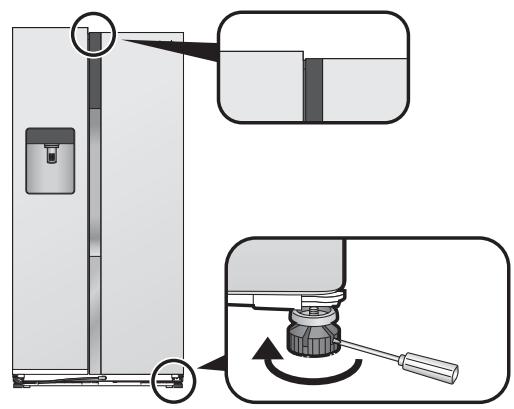

Falls die beiden Türen nicht bündig miteinander sind, drehen Sie einen der Einstellfüße, bis die Türen bündig sind.

Falls die linke Tür niedriger als die rechte ist

Führen Sie einen Flachschraubendreher in den Schlitz des linken Einstellfußes ein und drehen Sie ihn zum Einstellen in Pfeilrichtung.

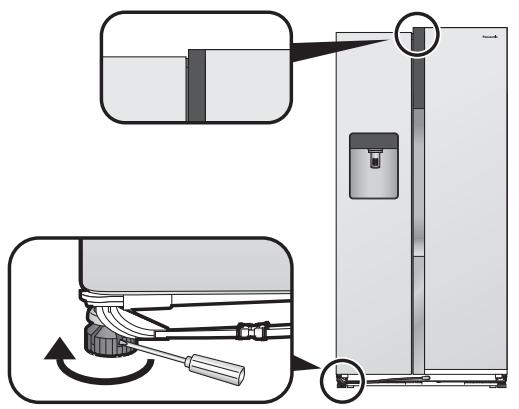

Falls die rechte Tür niedriger als die linke ist

Führen Sie einen Flachschraubendreher in den Schlitz des rechten Einstellfußes ein und drehen Sie ihn zum Einstellen in Pfeilrichtung.

Anbringen des Frontgrills

Führen Sie die Schritte zum Entfernen des Grills in umgekehrter Reihenfolge durch.

• Achten Sie darauf, dass Sie den Wasserzufuhrschlauch nicht einklemmen oder beschädigen.

Pflege

Entfernen Sie alle Verpackungsmaterialien und Klebebänder.

Wischen Sie den Innenraum des Kühlschranks mit einem weichen Tuch ab, das Sie in lauwarmes Wasser getaucht und ausgewrungen haben.

Wischen Sie das Eisfach aus und trocknen Sie es vollständig, bevor Sie es einsetzen. (Verwenden Sie keinen Geschirrtrockner, Haartrockner oder andere Geräte zum Trocknen.)

Anschließen des Netzsteckers an die Netzsteckdose

Sobald der Netzstecker an die Netzsteckdose angeschlossen wird, beginnt die Temperaturanzeige zu blinken, wie in der Abbildung rechts dargestellt, und der Kühlbetrieb des Kühlschranks beginnt.

Die zu diesem Zeitpunkt angezeigten Temperaturen sind nicht die tatsächlichen Temperaturen.

Wenn die Temperatur im Kühlraum 8°C, im Gefrierraum -12°C und in der Vitamin-Safe-Zone 5°C erreicht, leuchtet das Temperatur-Display konstant und die tatsächliche Temperatur wird angezeigt.

Es dauert etwa einen halben Tag, bis die eingestellten Temperaturen erreicht werden (wenn die Raumtemperatur etwa 32°C beträgt, Lebensmittel im Kühlschrank sind und die Türen geschlossen sind).

Legen Sie Lebensmittel erst dann in den Kühlschrank, nachdem Sie sich vergewissert haben, dass das Kühlschrankfach abgekühlt worden ist.

Hinweise:

• In den Sommermonaten oder zu anderen Zeiten, in denen die Raumtemperatur höher ist, kann der Kühlvorgang länger dauern.
• Während die Temperaturanzeige blinkt, ertönt der Alarm, um auf einen Anstieg der Temperatur hinzuweisen. Der Alarm kann durch Drücken von abgeschaltet werden.
• Wenn Sie den Kühlschrank vom Stromnetz trennen müssen, warten Sie mindestens 10 Minuten, bevor Sie ihn wieder anschließen. Andernfalls kann der Kompressor beschädigt werden.

Eis-/Wasserspender und automatischer Eisbereiter

Eis muss erst vom automatischen Eisbereiter hergestellt werden, bevor der Eis-/Wasserspender Eis abgeben kann. Der automatische Eisbereiter kann jeweils sechs Eiswürfel und etwa 42 Eiswürfel pro Tag herstellen (obwohl dies von den Umgebungsbedingungen abhängt).

Bei erstmaliger Benutzung benötigt der Eisbereiter etwa 8 Stunden für die Eiserstellung.

Die automatische Eisherstellung endet, sobald das Eisfach voll wird.

Hinweis:

• Bei erstmaliger Benutzung des Eis-/Wasserspenders und des automatischen Eisbereiters kann das Wasser oder Eis verfärbt sein oder einen Geruch abgeben: Dies ist normal und kein Anzeichen für eine Störung. Wenn Wasser durch den Wasserfilter, die Leitungen und andere Teile im Kühlschrank umläuft, verschwinden diese Symptome bald. Führen Sie daher ständig Wasser zu, und entfernen Sie das Eis aus dem Eis-/Wasserspender, bis sich die Verfärbung/der Geruch auflöst. In manchen Haushalten muss dieser Vorgang eventuell ein paarmal wiederholt werden.

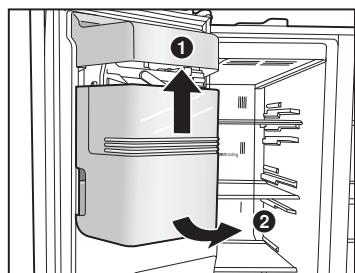

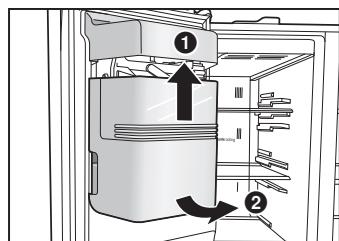

Entnehmen des Eisfachs

• Heben Sie das Eisfach an, und ziehen Sie den unteren Teil in Ihre Richtung. (Abb. 1) Einsetzen des Eisfachs
• Richten Sie zuerst das Oberteil am automatischen Eisbereiter aus, drücken Sie dann das Unterteil nach unten, und schieben Sie das Fach bis zum Anschlag hinein.

• Halten Sie das Eisfach mit beiden Händen.
• Vergewissern Sie sich beim Einsetzen, dass das Eisfach fest eingesetzt ist.

(Ein Sturz des Eisfachs kann zu Verletzungen oder Problemen führen.)

Wenn das Eisfach nicht korrekt eingesetzt werden kann

• Drehen Sie vor dem vollständigen Einsetzen des Eisfachs in seiner ursprünglichen Position den Knopf an der Rückseite des Eisfachs wie in Abb. 2 um 90 Grad.

Abb. 1 Abb. 2

Teile und ihre Funktionen

Innenraum und aufbewahrte Lebensmittel

1 Automatischer Eisbereiter Eisfach 3 Glasablagen

Die Position dieser Ablagen (außer der dritten Ablage von oben im Gefrierraum) kann eingestellt werden.

4 Türegale

Die Position dieser Regale (nur das zweite Regal von unten im Kühlraum) kann eingestellt werden. Eierfach, Flaschenstopper vorhanden (je eines).

Gefriergutschalen Beleuchtung (LED) Kühl- und Gefrierraum 7 Flaschenablage 3 Hygieneair Geruchsfilter. 9 Türregal mit Abdeckung Delikatessenschublade 10°-Zone

12 Vitamin-Safe Zone Temperaturwahl von 0°C bis 5°C sowie blaue, grüne und weitere LED-Leuchten vorhanden. 13 5°-Frischzone Blaue und grüne LED-Leuchten vorhanden. 14 Flaschenstopper

Gefrierraum -17 °C bis -25 °C	Tiefkühlkost, Fleisch, Fisch, Eiscreme usw.
Kühraum 1 °C bis 7 °C	Butter, Molkereiprodukte, Eier, Getränke, Gewürze, gekochaute Speisen usw.
	0°-Zone	Fleisch, Fisch, Schinke, Wurst usw.
	Vitamin-Safe Zone	Bei niedrigen Temperaturen gelagertes Gemüse, Obst usw.
	5°-Frischzone	Gemüse, Obst usw.

Hinweise:

Die Temperatur der 0°-Zone und 5°-Frischzone hängt von der für den Kühlraum eingestellten Temperatur ab. - Durch Entfernen der ersten und zweiten Schublade kann ein viel größerer Raum im Gefrierraum verfügbar gemacht werden.

Energiesparen

1. Den Kühlschrank in trockener, kühler und gut belüfteter Umgebung installieren. Je niedriger die Umgebungstemperatur, desto höher die Effizienz. (Maße und Abstand siehe Seite 29)
2. Kombination von Schubladen und Böden für höchstes Volumen und energiesparendste Nutzung des Geräts.
3. Entfernen Sie die erste und die zweite Schublade von oben und das Eisfach im Gefrierraum.
4. Alle Regale sind auf der gleichen Position wie beim Kauf.

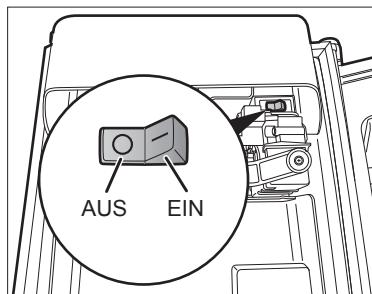

5. Entfernen Sie das Eisfach, dann schalten Sie die automatische Eiszubereitungsfunktion und den Eisspender ab. (Bitte siehe Seite 43)
6. Das Gerät nicht überfüllen, damit die Luft zirkulieren kann.
7. Das Gerät nur öffnen, wenn erforderlich und so kurz wie möglich.
8. Die Lüftungsöffnungen am unteren Teil des Geräts mit einem Staubsauger reinigen usw. (Achten Sie darauf, dass Sie die Wasserleitung oder die Gefrierleitung in der Abdeckung nicht beschädigen)
9. Im „Super-Gefriermodus“ ist der Energieverbrauch hoch.

Temperaturetikett (optional)

• Dieses Etikett gilt nur für Kühlschränke, die in Frankreich gekauft wurden.

Temperaturetikett

Außenseite und Bedienfeld

① Bedienfeld ② Eis-/Wasserspenderdisplay ③ Eis-/Wasserspender ④ Türgriff

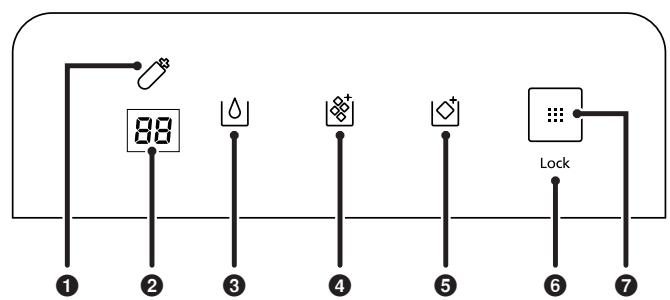

Eis-/Wasserspenderdisplay

Display

Symbol für Wasserfilterwechsel Dieses Symbol zeigt an, dass es an der Zeit ist, den Wasserfilter zu wechseln. Wartungstechnikeranzeige Diese Anzeige erscheint während des normalen Betriebs nicht. Symbol für Filterwasserausgabe Symbol für Crushed-Eis-Ausgabe Symbol für Eiswürfelausgabe Symbol für Kindersperre

Bedienfeld

Eis-/Wasserspendertaste

Bedienfeld

Display

1 Kühlleistungsanzeige

Hier wird die Kühlleistung des Kühlschranks angezeigt.

Niedrige Leistungsstufe

(wenn der Kompressor mit niedriger Drehzahl läuft)

Mittlere Leistungsstufe

(wenn der Kompressor mit mittlerer Drehzahl läuft)

Hohe Leistungsstufe

(wenn der Kompressor mit hoher Drehzahl läuft)

2 Kühlraumtemperatur

Gefrierraumtemperatur 4 Vitamin-Safe Zone Temperatur 5°-Frischzonen-Modus 6 Super-Gefriermodus 7 Vitamin-Safe Modus Urlaubsmodus 9 Öko-Modus 10 Kindersperre

Bedienfeld

1 Aufwärtstaste Einstelltaste 18 Abwärtstaste

Hinweise:

• Normalerweise sind die Displayanzeigen erloschen. Anzeigen erscheinen, wenn die Tasten betätigt oder die Türen geöffnet werden. Die angezeigte Temperatur kann von der tatsächlichen Temperatur abweichen. Die Tasten werden durch Berühren betätigt.
• Dieser Kühlschrank verwendet einen Mikroprozessor zur Steuerung der Temperatur.

Die Temperatur im Kühlschrank hängt von solchen Faktoren wie Raumtemperaturschwankungen, Kompressordrehzahl, Häufigkeit des Öffnens und Schließens der Türen sowie Menge und Art der Lagerung von Lebensmitteln ab.

Einstellen der Temperatur

Die Temperaturen von Kühlraum, Gefrierraum und Vitamin-Safe Zone können geändert werden. Die werksseitigen Temperatureinstellungen sind wie folgt.

Kühlraum: 4 °C

Gefrierraum: -20 °C

Vitamin-Safe-Zone: 2 °C

1

2

3

4

5

6

Das Bedienfeld leuchtet auf, und die Temperatur im Kühlraum wird angezeigt. Die Temperaturanzeige beginnt zu blinken, um anzuzeigen, dass die Temperaturen eingestellt werden können. Die für den Kühlraum eingestellte Temperatur beginnt zu blinken. Mit jedem Drücken der Taste ändert sich die blinkende Anzeige um eine Stufe in der Reihenfolge Kühlraum, Gefrierraum und Vitamin-Safe Zone. ⑤ Stellen Sie die Temperatur ein.

• Drücken Sie , um die Temperatur zu erhöhen, und , um sie zu erniedrigen.

Die Anzeige hört auf zu blinken und leuchtet ständig, um anzuzeigen, dass die Temperaturen eingestellt sind. - Etwa 30 Sekunden später erlischt das Bedienfeld.

Hinweis:

Die Anzeige in 1 wird wiederhergestellt, falls während des Einstellvorgangs 5 Sekunden lang kein Bedienungsvorgang erfolgt.

Kühlraum

Stellen Sie die Temperatur für den Innenraum des Kühlbereichs ein.

Eine beliebige Temperatur innerhalb des Bereichs von 1°C bis 7°C kann eingestellt werden.

Hinweise:

• Bleibt die Temperatur für eine längere Zeitspanne auf 1°C eingestellt, können bestimmte Lebensmittel gefrieren.
• Im Urlaubsmodus wird die Temperatur nicht angezeigt und kann auch nicht eingestellt werden.
• Im Öko-Modus kann die Temperatur ebenfalls nicht eingestellt werden.

Gefrierraum

Stellen Sie die Temperatur für den Innenraum des Gefrierbereichs ein.

Eine beliebige Temperatur innerhalb des Bereichs von -17 °C bis -25 °C kann eingestellt werden.

Hinweis:

• Im Öko-Modus kann die Temperatur nicht eingestellt werden.

Vitamin-Safe Zone

Vitamin-Safe

2℃

Stellen Sie die Temperatur der Vitamin-Safe Zone ein.

Eine beliebige Temperatur innerhalb des Bereichs von 0 °C bis 5 °C kann eingestellt werden.

Hinweise:

• Bleibt die Temperatur für eine längere Zeitspanne zwischen 0 °C und 1 °C eingestellt, können bestimmte Lebensmittel gefrieren.
• Im Urlaubsmodus wird die Temperatur nicht angezeigt und kann auch nicht eingestellt werden.
• Im Öko-Modus kann die Temperatur ebenfalls nicht eingestellt werden.

Verwendung der praktischen Funktionen

Dieser Kühlschrank besitzt eine Reihe nützlicher Funktionen für spezielle Aufgaben.

Das Bedienfeld leuchtet auf. Die Funktionsanzeige beginnt zu blinken, um anzuzeigen, dass die Funktionen eingestellt werden können. 3. Die Anzeige "Fresh Zone" beginnt zu blinken. 4. Wählen Sie die zu verwendende Funktion. Die Anzeige der gewählten Funktion hört auf zu blinken und leuchtet dauerhaft, um anzuzeigen, dass die Funktion aktiviert ist.

Bei jedem Drücken der Taste wird die Anzeige zwischen "Ein" und "Aus" umgeschaltet.

Ein: Die Funktion ist aktiviert.

Aus: Die Funktion ist deaktiviert.

• Etwa 30 Sekunden später erlischt das Bedienfeld.

Hinweise:

Die Anzeige in Schritt 1 wird wiederhergestellt, falls während des Einstellvorgangs 5 Sekunden lang kein Bedienungsvorgang erfolgt. - Falls die Temperaturanzeige blinkt, warten Sie etwa 5 Sekunden, bis die Anzeige aufleuchtet, bevor Sie die obigen Schritte ausführen.

5°-Frischzonen- Modus 5°Fresh Zone	Durch Aktivieren der 5°-Frischzone werden die Vitamin-LEDs (blau, grün) eingeschaltet, die dazu beigetragen, den Vitamin-C-Gehalt von Gemüse und Obst zu schützen.
Super- Gefriermodus Super Freeze	Dieser Modus bewirkt eine rasche Abkühlung des Gefrierraums, um Dort eingelagerte Frischkost usw. einzufrieren. Der Super-Gefriermodus wird nach etwa 50 Stunden automatisch aufgehoben. Hinweise: • Wenn der Super-Gefriermodus aktiviert wird, kann die Temperatur im Gefrierraum unter die eingestellte Temperatur absinken. • Der Kompressor lauft mit hoher Drehzahl. • Wenn der Super-Gefriermodus bei aktiviertem Öko-Modus aktiviert wird, wird der Öko-Modus vorübergehend aufgehoben. Sobald der Super-Gefriermodus endet, wird der Betrieb des Öko-Modus wiederhergestellt. • Die Wirkung auf die gelagerten Lebensmittel kann reduziert werden, wenn der Super-Gefriermodus mehrere Stunden vor der Einlagerung der Lebensmittel im Gefrierfach aktiviert wird. • Die folgenden Punkte werden empfohlen, um die maximale Gefrierkapazität zu erzielen. ① Aktivieren Sie den Super-Gefriermodus 24 Stunden vor der Einlagerung von Lebensmitteln. ② Legen Sie die Lebensmittel in die zweite Schublade von oben oder auf die Glasablage. (Eine größere Gefrierkapazität kann erzielt werden, wenn Sie die Lebensmittel direkt auf die Glasablage legen.) • Die maximale Gefrierkapazität innerhalb von 24 Stunden ist auf dem Typenschild angegeben.
Vitamin-Safe Modus	Durch Aktivieren der Vitamin-Safe-Zone werden die Vitamin-LEDs (blau, grün, weiß) eingeschaltet, die dazu beigetragen, den Vitamin-C- und Vitamin-D-Gehalt von Gemüse und Obst zu schützen.
Vitamin-Safe
Urlaubsmodus	Aktivieren Sie diesen Modus, wenn der Kühbereich länger Zeit nicht benutzten werden soll, z. B. während des Urlaubs, oder wenn nur der Gefrierraum verwendet werden soll. Wenn dieser Modus aktiviert ist, wird die Kühraumtemperatur nicht angezeigt. Wenn dieser Modus aktiviert ist, wird die Temperatur der Vitamin-Safe Zone nicht angezeigt.
Holiday
	Hinweise: • Bevor Sie den Urlaubsmodus benutzen, sollen den Kühraum leeren und seine Tür schließen. • Aus Hygienegründen wird die Temperatur im Kühraum bei aktiviertem Urlaubsmodus auf etwa 15 °C gehalten. • Der Gefrierraum wird wie gewöhnlich gekühlt.
Öko-Modus	Aktivieren Sie diesen Modus, wenn der Gefrierraum nicht so viel benutzten werden soll, z. B. während der Wintermonate oder bei Nacht.
Eco	Hinweis: • Der Öko-Modus kann nicht aktiviert werden, während der Super-Gefriermodus aktiviert ist.
Kindersperse	Die Tasten an dem Bedienfeld und der Eis-/Wasserspendenderdisplay können gesamtten werden. Wenn die Kindersperre aktiviert ist, wird „Lock “ auf dem Bedienfeld und dem Eis-/Wasserspendenderdisplay angezeigt. Um diesen Modus aufzuheiten, halten Sie am Bedienfeld mindestens 3 Sekunden lang gedrückt.
Lock

Verwendung des Eis-/Wasserspenders

Der Eis-/Wasserspender kann Wasser, Crushed-Eis oder Eiswürfel ausgeben.

Das Display des Eis-/Wasserspenders leuchtet auf.

Das Symbol, das dem zuletzt ausgegebenen Element entspricht, wird angezeigt.

Mit jedem Drücken der Taste ändert sich das Symbol.

Drücken Sie die Taste so oft, bis das Element, das ausgegeben werden soll, aufleuchtet.

Halten Sie einen Becher gegen die Anschlagplatte und drücken Sie diese sanft hinein.

Wasser oder Eis wird nun vom Eis-/Wasserspender ausgegeben.

• Halten Sie den Becher oder anderen Behälter während der Ausgabe gegen die Führung hoch, um Verspritzen oder Verschütten von Wasser oder Eis zu vermeiden. Das aus dem Wasserspender herauskommende Wasser ist auf eine angemessene Temperatur abgekühlt, aber wenn kälteres Wasser erforderlich ist, legen Sie zuerst Eis in einen Becher oder anderen Behälter, bevor Sie Wasser abzapfen.

Um Verschütten von Wasser oder Eis zu verhüten, ziehen Sie den Becher langsam von der Anschlagplatte zurück, nachdem er mit Wasser oder Eis gefüllt worden ist.

• Weiteres Eis kann für weniger Augenblicke ausgegeben werden, nachdem der Becher von der Anschlagplatte zurückgezogen worden ist. Dies ist normal und liegt kein Anzeichen für eine Funktionsstörung dar.
• Etwas Eis oder Wasser, das in der Führung verblieben ist, kann für weniger Augenblicke nach der Ausgabe herausfallen oder auslaufen. Dies ist normal und besteht kein Anzeichen für eine Funktionsstörung dar.

Hinweise:

• Das Eis-/Wasserspenderdisplay erlischt etwa 10 Sekunden nach der Betätigung der Taste. Wenn das Display erloschen ist, hat das Hineindrücken der Anschlagplatte keine Wirkung.
• Bei aktivierter Kindersperre wird „Lock“ unter der Taste angezeigt.
• Das anfänglich aus dem Wasserspender herauskommende Wasser hat eventuell eine etwas höhere Temperatur. Bewahren Sie nur das von diesem Kühlschrank erzeugte Eis – und kein anderes Eis – im Eisfach auf.

Bei Missachtung dieser Warnung können Probleme auftreten.

• Wenn der Eisbereiter keine Eiswürfel erzeugt, kann die Wassermenge, mit der der Eisbereiter versorgt wird, angepasst werden. Konsultieren Sie Ihren Händler oder ein autorisiertes Kundenzentrum.
• Wenn Sie länger als 30 Sekunden auf die Anschlagplatte drücken, unterbricht der Eis-/Wasserspender automatisch die Ausgabe von Wasser oder Eis.

Hinweise zu den Benutzerwarnfunktionen

Die folgenden Benutzerwarnfunktionen werden aktiviert, wenn eine Tür längere Zeit offen gelassen wurde oder die Temperatur im Kühlschrank angestiegen ist.

		Temperaturanzeig	Alarm	Beleuchtung (LED) Kühl- und Gefrierraum
Tür offen	Andauernd für 1 Minute	Blinkt	Ertönt einmal	Blinkt einmal
	Andauernd für 3 Minuten	Blinkt	Ertönt zweimal	Blinkt zweimal
	Andauernd für 5 Minuten	Blinkt*	Ertönt andauernd	Blinkt andauernd
Temperaturanstieg im Kühlschrank	Gefrierraum: -12 °C oder mehr	Blinkt*	Ertönt andauernd	Normaler Betrieb
	Kühliaum: 8 °C oder mehr	Blinkt*	Ertönt andauernd	Normaler Betrieb

*Blinkt alle 30 Minuten für 30 Sekunden.

Herausnehmen und Wiedereinsetzen

Glasablagen

Heben Sie die Hinterkante des Regals leicht an und ziehen Sie das Regal heraus.

Um das Regal wieder einzusetzen, richten Sie es auf die linke und rechte Führung aus und schieben Sie es hinein.

Gefriergutschalen

Ziehen Sie die Schublade bis zum Anschlag heraus. Heben Sie dann die Hinterkante der Schublade leicht an und ziehen Sie die Schublade vollständig heraus.

Um die Schublade wieder einzusetzen, richten Sie sie auf die linke und rechte Führung aus und schieben Sie sie hinein.

Türegale und dichtschließender Türegalkasten

Drücken Sie das Regal von unten hoch und nehmen Sie es heraus.

Um das Regal wieder einzusetzen, richten Sie den linken und rechten Vorsprung aus und führen Sie das Regal bis zum Anschlag fest nach unten ein.

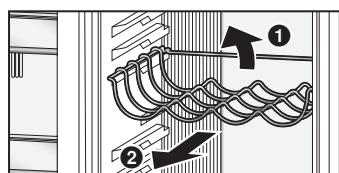

Flaschenablage

Heben Sie die Hinterkante der Flaschenablage leicht an und ziehen Sie das Gestell heraus.

Um die Flaschenablage wieder einzusetzen, richten Sie sie auf die linke und rechte Führung aus und schieben Sie sie hinein.

Delikatessenschublade

Ziehen Sie die Delikatessenschublade bis zum Anschlag heraus. Heben Sie dann die Hinterkante der Schubladenführung an und ziehen Sie sie vollständig heraus.

Um die Schublade wieder einzusetzen, richten Sie sie auf die linke und rechte Führung aus und schieben Sie sie hinein.

Eisfach

Heben Sie das Eisfach an, und ziehen Sie den unteren Teil in Ihre Richtung.

Um das Eisfach wieder einzusetzen, richten Sie zuerst sein Oberteil auf den automatischen

Eisbereiter aus, drücken Sie dann sein Unterteil nach unten, und schieben Sie es bis zum Anschlag hinein.

• Achten Sie beim Herausnehmen des Eisfachs darauf, dass Sie das darin enthaltene Eis nicht verschütten.
• Nehmen Sie das Eis vor dem Wiedereinsetzen des Eisfachs heraus.

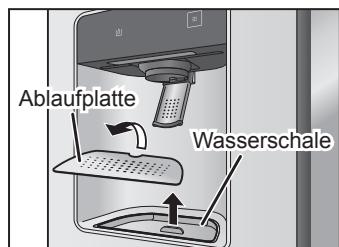

Eis-/Wasserspender-Ablaufplatte und Wasserschale

Greifen Sie mit den Fingern in die Aussparung an der Rückseite der Ablaufplatte, und nehmen Sie die Schale heraus.

Fassen Sie den Vorsprung der Wasserschale, und nehmen Sie die Schale heraus.

Wenn Sie die Schalen wieder einsetzen, installieren Sie die Wasserschale zuerst und dann die Ablaufplatte.

Reinigung und Wartung

Führen Sie regelmäßige Reinigungs- und Wartungsarbeiten durch, um zu gewährleisten, dass der Kühlschrank sauber bleibt und lange Zeit einwandfrei funktioniert.

Bevor Sie Reinigungs- oder Wartungsarbeiten durchführen, ziehen Sie unbedingt den Netzstecker von der Netzsteckdose ab. Unterlassen Sie das Anschließen oder Abziehen des Netzsteckers mit nassen Händen. Dies kann zu einem elektrischen Schlag oder Verletzung führen.

Verwenden Sie keines der folgenden Reinigungsmittel:

• Alkalische Reinigungsmittel (diese können die Kunststoffe auflösen)
• Scheuermittel, Seifenpulver, sehr heißes oder kochendes Wasser, Bürsten, Säuren, Benzol, Lackverdünner, Alkohol usw. (Diese können die Oberflächen, den Lack und Kunststoffteile angreifen.)

Reinigen

Wischen Sie leicht entfernbaren Schmutz mit einem Tuch ab, das Sie in lauwarmes Wasser getaucht haben.

Wischen Sie hartnäckigen Schmutz mit einem Tuch ab, das Sie in verdünntes neutrales Haushaltsreinigungsmittel getaucht haben.

Wischen Sie dann das restliche Reinigungsmittel mit einem Tuch auf, das Sie in lauwarmes Wasser getaucht haben.

Wischen Sie zum Abschluss der Reinigung die Oberflächen unbedingt trocken, um restliche Feuchtigkeit aufzunehmen.

Verwenden Sie keine Reinigungsmittel (die Scheuermittel oder Chemikaliengemische enthalten) und wischen Sie Feuchtigkeit von

Lebensmitteln, Würzmittel oder Schmutz an der Tür so schnell wie möglich ab.

Innenraum, Schubladen, Glasablagen und Türregale

Wischen Sie Speiseöle, Butter und andere Arten von Fetten und Ölen auf den Kunststoffteilen unbedingt ab.

Anderenfalls können die Kunststoffteile beschädigt werden. Die Schubladen, Glasablagen und Türregale können entfernt werden. Falls sie stark verschmutzt oder übelriechend sind, entfernen und waschen Sie sie.

Türöffnungsdichtung

Eine schmutzige oder beschädigte Dichtung lässt die Kaltluft im Innenraum entweichen.

Wischen Sie daher den Schmutz unverzüglich ab, sobald die Dichtung schmutzig wird.

Eisfach

Falls das Eisfach altes Eis oder zusammenklebende Eiswürfel enthält, nehmen Sie das Fach heraus und entfernen Sie das Eis.

Eis-/Wasserspender

Die Ablaufplatte und die Wasserschale können entfernt werden. Schütten Sie das in der Wasserschale angesammelte Wasser in regelmäßigen Abständen weg.

Außenseite des Kühlschranks

Falls die Außenseite schmutzig wird, wischen Sie den Schmutz ab. Außerdem kann die Ansammlung von Staub auf dem Netzstecker einen Brand verursachen. Entfernen Sie den Staub in regelmäßigen Abständen mit einem trockenen Tuch o. Ä.

Bedienfeld und Eis-/Wasserspenderdisplay

Wischen Sie das Display mit einem weichen Tuch ab, das Sie in lauwarmes Wasser getaucht und ausgewrungen haben.

Das Bedienfeld und das Eis-/Wasserspenderdisplay sind aus empfindlichen Materialien hergestellt.

Achten Sie darauf, dass ihre Oberflächen nicht beschädigt werden.

Hinweis:

• Unterlassen Sie das Waschen der Schubladen, Glasablagen, Türegale oder anderer Teile in einer Geschirrspülmaschine. Anderenfalls kann es zu einer Ablösung des Überzugs oder der Beschichtung der Teile oder zu einer Beschädigung der Teile kommen.

Wechseln Sie den Wasserfilter regelmäßig. Als Faustregel sollte er alle sechs Monate gewechselt werden.

Wenn es an der Zeit ist, den Filter zu wechseln, erscheint das Symbol auf dem Display.

Diese Zeit hängt von der verwendeten Wassermenge sowie von der Qualität und dem Druck des Wassers ab und kann viel kürzer als sechs Monate sein.

Wechseln Sie den Wasserfilter auch unter den folgenden Umständen:

• Wenn das Eis oder Wasser einen unangenehmen Geruch oder Geschmack hat (dies bedeutet, dass die Filterkapazität reduziert ist)
• Wenn sich die in den Kühlschrank gelangende Wassermenge verringert hat (dies bedeutet, dass der Filter verstopft ist)

Filterwechselverfahren

1. Entfernen Sie die Schublade der Vitamin-Safe Zone. Entfernen Sie die Filterplatte.

Greifen Sie mit den Fingern in die Aussparung an der Vorderseite der Filterplatte, und heben Sie die Filterplatte heraus.

Neigen Sie den Wasserfilter möglichst nach oben.

Drehen Sie den Wasserfilter um 90 Grad entgegen dem Uhrzeigersinn, und ziehen Sie ihn auf sich zu. ⑤ Setzen Sie den neuen Wasserfilter ein.

Führen Sie die Schritte zum Herausnehmen des Filters umgekehrt aus.

6. Während „“ auf dem Eis-/Wasserspenderdisplay angezeigt wird, halten Sie am Eis-/Wasserspender mindestens 3 Sekunden lang gedrückt.

Das Symbol _n³⁴ auf dem Display erlischt.

Hinweise:

• Wenn der Wasserfilter entfernt worden ist, kann das Wasser im Inneren auslaufen. Falls Wasser verschüttet worden ist, entfernen Sie die 5°-Frischzonen-Schublade, und wischen Sie das Wasser am Boden des Kühlschranks auf.
• Wird ein neuer Wasserfilter benötigt, wenden Sie sich an Ihren Händler oder ein autorisiertes Kundenzentrum.

Wasserfiltertyp: CNRAH-257760

Stoppen der automatischen Eisbereitung

Die automatische Eisbereitungsfunktion kann abgeschaltet werden, z. B. wenn längere Zeit keine Eisausgabe benötigt wird.

Nehmen Sie das Eisfach heraus und stellen Sie den Schalter auf der Innenseite des automatischen Eisbereiters auf die Position „AUS“.

Hinweis:

• Nachdem der Schalter auf die Position „AUS“ gestellt worden ist, setzen Sie das Eisfach wieder ein. Selbst nachdem der Schalter auf „AUS“ gestellt worden ist, wird das in der Eiswürfelschale verbleibende Eis im Eisfach abgelegt.

Verwendung des Gefrierraums mit entferntem Eisfach

Wenn das Eisfach entfernt wird, können größere Lebensmittelstücke auf die Glasablagen des Gefrierraums gelegt werden. Um den Gefrierraum mit entferntem Eisfach zu benutzen, führen Sie die folgenden Schritte aus und schalten Sie den Eisspender ab.

1. Schalten Sie die automatische Eisbereitungsfunktion ab. 2. Rufen Sie auf dem Eis-/Wasserspenderdisplay auf. 3. Halten Sie mindestens 3 Sekunden lang gedrückt. 4. Bringen Sie die Eisspenderabdeckung an.

Aus Gründen der Sicherheit und des Energiesparens bringen Sie die mit dem Kühlschrank mitgelieferte Eisspenderabdeckung an der Eisausgabeöffnung an.

Die Eisspenderabdeckung besteht aus 2 Teilen. Befestigen Sie zuerst ① und dann ②.

Hinweise:

• Der Wasserspender kann noch benutzt werden, selbst wenn der Eisspender mit den obigen Schritten abgeschaltet worden ist.
• Um das Eisfach wieder einzusetzen und erneut zu benutzen, führen Sie die folgenden Schritte aus: 1. Entfernen Sie die Eisspenderabdeckung.
• Stellen Sie den Schalter der automatischen Eisbereitungsfunktion auf die Position „EIN“.
• Setzen Sie das Eisfach ein.

Eisspenderabdeckung (mitgeliefert)

Überprüfungen nach Reinigung und Wartung

Ist das Netzkabel beschädigt?

Ist der Netzstecker heiß geworden?

Ist der Netzstecker fest an der Netzsteckdose angeschlossen?

Wenn das Netzkabel beschädigt ist, ziehen Sie das Netzkabel aus der Steckdose und konsultieren Sie bitte Ihren Händler oder ein autorisiertes Kundenzentrum.

Wenn die LED oder die LED-Abdeckung beschädigt ist, oder wenn etwas bedenklich erscheint, konsultieren Sie bitte Ihren Händler oder ein autorisiertes Kundenzentrum. Versuchen Sie nicht, beschädigte Teile oder Ähnliches selbst zu reparieren, auszutauschen oder zu zerlegen.

Wenn der Kühlschrank längere Zeit nicht benutzt werden soll

Ziehen Sie in solchen Fällen den Netzstecker ab. Lassen Sie die Kühlschranktüren zwei bis drei Tage lang halb offen, damit der Innenraum austrocknet und um Gerüchen und Schimmelbildung vorzubeugen.

Wenn Sie den Kühlschrank wieder benutzen wollen, führen Sie bitte Wasser zu (15 Gläser (ca. 3 Liter)) und entfernen Sie das Eis (etwa 40 Würfel) vom Eis-/Wasserspender, bis das Wasser und die Eiswürfel klar sind.

Wenn der Kühlschrank bewegt oder transportiert werden soll

Vor dem Bewegen oder Transportieren des Kühlschranks

Prüfen Sie zuerst, dass die Hauptwasserversorgungsleitung abgesperrt ist.

Nehmen Sie sämtliche Lebensmittel und Eisreste aus dem Kühlschrank heraus, und ziehen Sie den Netzstecker ab.

Trennen Sie den Wasserversorgungsschlauch vom Schlauchanschluss.

Halten Sie einen Behälter bereit, um das aus dem Wasserversorgungsschlauch auslaufende Wasser aufzufangen.

• Entfernen Sie außerdem den an der Öffnung der Wasserversorgungsleitung angebrachten Schlauchanschluss, und bewahren Sie ihn an einem sicheren Ort auf.

• Entfernen Sie den Frontgrill. Trennen Sie die zwei Wasserzufuhrschläuche, die von dem Bereich unter der Gefrierraumtür vorstehen, von den Wasserversorgungsanschlüssen.

Entfernen Sie die Verbindungsringe (schwarz), und ziehen Sie dann die Wasserzufuhrschläuche heraus.

Fangen Sie das aus den Wasserzufuhrschläuchen auslaufende Wasser mit einem Behälter auf.

Drehen Sie die Einstellfüße hinein, und ziehen Sie den Kühlschrank nach vorn. ⑤ Lassen Sie das Wasser von der Auslassöffnung an der Unterseite der Rückwand ab.

Stellen Sie einen Behälter unter die Auslassöffnung, neigen Sie den Kühlschrank nach hinten, und lassen Sie das Wasser von der Auslassöffnung ab.

⑥ Bringen Sie den Frontgrill wieder an.

Führen Sie die Schritte zum Entfernen des Frontgrills umgekehrt aus.

Bewegen oder Transportieren des Kühlschranks

Der Kühlschrank muss von mindestens vier Personen transportiert werden.

Jede Person hält den Kühlschrank an einer seiner vier Ecken. - Halten Sie nicht die Türen. - Sichern Sie die Türen vollkommen mit Klebeband, damit sie sich nicht öffnen.

Hinweis:

• Beachten Sie, dass im Kühlschrank verbleibendes Restwasser auslaufen kann.

Fehlersuche

Wenn Sie das Gefühl haben, dass der Kühlschrank nicht ordnungsgemäß funktioniert, überprüfen Sie zuerst die folgenden Punkte.

Falls die Störung bestehen bleibt, ziehen Sie den Netzstecker ab und wenden Sie sich an Ihren Händler oder ein autorisiertes Kundenzentrum.

Allgemeines

Sie hören ungewöhnliche Géräuschere vom Kühlschrank.	• Ist der Kühlschrank auf stabilem und ebenen Boden installiert worden? • Sind ausreichende Abstände um den Kühlschrank vorhanden? • Vibrierten irgendwelche Gegenstände auf dem Kühlschrank? • Die Erzeugung von Géräushen beim Starten oder Stoppen des Kühlschrankbetriebs ist normal.
Sie hören ein Geräusch, nachdem sich der Kompressor abgeschaltehat.	• Dies ist normal und wird oft durch das zum Kompressor zurückflüßende Kältemittel verursacht.
Sie hören ein Geräusch, nach dem Sie die Tür geöffnet oder geschlossen haben.	• Dies ist normal und ist auf den Luftdruckunterschied zwischen der Innen- und Außenaseite des Kühlschranks zurückzuführen.
Sie hören das Geräusch eines Luft- oder Wasserflusses, nach dem Sie die Tür geöffnet haben.	• Dies wird durch das in den internen Rohrleitungen flüßende Kältemittel verursicht.
Sie hören bei jedem Einschalten des Kühlschranks ein klickendes Geräusch.	• Dies ist das bei Betätigung des Dreiwegventils erzeugte Geräusch, das durchaus normal ist.
Sie hören ein anhaltendes wimmerndes Geräusch.	• Dieses Geräusch eröttont, während der Kaltluft-Umwälzüfter lauft. • Ist der Kühlschrank auf den Super-Gefriermodus eingestellt worden? Im Super-Gefriermodus lauft der Kaltluft-Umwälzüfter mit hoher Drehzahl und erzeugt damit ein lautes Geräusch. • Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch? In solchen Fällen lauft der Kaltluft-Umwälzüfter mit hoher Drehzahl und erzeugt damit ein lautes Geräusch.
Géäische sind vom automatischen Eisbereiter zu hören.	• Dies sind die Geräische des in das Eisfach fallenden Eises. Dies sind normale Geräische.
Der Kompressor ist ziemlich laut.	• Ist der Kühlschrank auf den Super-Gefriermodus eingestellt worden? Im Super-Gefriermodus lauft der Kompressor mit hoher Drehzahl und erzeugt damit ein lautes Geräusch. • Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch? In solchen Fällen lauft der Kompressor mit hoher Drehzahl, weshalb es normal ist, dass der Kompressor lauter ist.
Der Kompressor lauft über einen langen Zeitraum.	• Wenn der Netzstecker zum ersten Mal angeschlossen worden ist, lauft der Kompressor länger als gewöhnlich, um den Innenraum des Kühlschranks abzukühlen, bis die eingestellten Temperaturen erreicht werden. • Ist der Kühlschrank auf den Super-Gefriermodus eingestellt worden? • Sind die Türen oft geöffnet und geschlossen worden? Sind die Türen vollkommen geschlossen? • Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch? • Wenn sie Lebensmittel gleichzeitig eingelagert werden, muss der Kompressor länger laufen.
Kondensation bildet sich an der Außenense des Kühlschranks.	• Kondensation kann sich bilden, wenn die Luftfeuchtigkeit im Raum hoch ist. Dies ist durchaus normal. Wischen Sie das Kondensat mit einem trockenen Tuch ab.
Die Außenense des Kühlschranks führt sich frei an.	• Eine gewisse Wärmeentwicklung ist normal, da der Kühlschrank ein Wärmeableitungsrohr besitzt, um Kondensation zu verhehen.
Die Tasten am Bedienfeld können nicht betätigter werden.	• Ist die Stromversorgung des Kühlschranks eingeschaltet? • Ist der Kühlschrank auf die Kindersperre eingestellt worden?
Die LED-Leuche leuchtet nicht auf.	• Ist der Kühlschrank auf den Urlaubsmodus eingestellt worden? Im Urlaubsmodus leuchtet die Frontturm-LED-Leuche des Kühlraums nicht auf. • Ist die Stromversorgung des Kühlschranks eingeschaltet?
Der Alarm ertört, und die Temperaturzeige der Steuertafel sowie LED Beleitung um Kühl- und Gefrierraum blinken.	• Eine oder beiden der Kühlschrankträgen stehen halb offen. Schließen Sie die Türen.

Kühlraum und Gefrierraum

Der Kühlraum (und der Gefrierraum) Funktioniert nicht.	• Ist die Stromversorgung des Kühlschranks eingeschaltet?
Der Kühlraum (und der Gefrierraum) Funktioniert nicht zufrieden stellend.	• Ist die eingestellte Temperatur zu hoch? • Ist der Kühlschrank direktem Sonnenlicht ausgesetzt oder in der Höhe eines Heizkörpers aufgestellt? • Sind ausreichende Abstände um den Kühlschrank vorhanden? • Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch? • Sind die Türen oft geöffnet und geschlossen worden? • Sind die Türen vollkommen geschlossen? • Ist der Kühlschrank auf den Urlaubsmodus eingestellt worden? • Wenn warmer Speisen in den Kühlschrank gestellt werden, steigt die Temperatur vorübergehend. • Während der kalten Jahreszeit oder bei niedriger Raumtemperatur kann es den Anschein haben, dass der Kühlschrank nicht kühlt.
Es besteht ein Unterschied zwischen der eingestallenten und der tatsächlichen Temperatur.	• Ist der Kühlschrank auf den Super-Gefriermodus eingestellt worden? • Wenn warmer Speisen in den Kühlschrank gestellt werden, steigt die Temperatur vorübergehend.
Es wird kein Eis erzeugt.	• Ist die Hauptwasserversorgungsleitung aufgedreht worden? • Ist der Wasserversorgungsschlauch korrekt angeschlossen worden? • Ist die Stromversorgung des Kühlschranks eingeschaltet? • Steht der Schalter des automatischen Eisbereiters auf der Position „EIN“?
Lebensmittel im Kühlraum gefriernen.	• Ist die eingestellte Temperatur für den Kühlraum zu niedrig? • Befinden sich die Lebensmittel im hinteren Bereich des Kühlraums? Der Bereich in der Höhe der Rückwand wird am kältesten, weshalb hier keine Lebensmittel eingelagert werden sollenen, die leicht gefriernen.
Kondensation bildet sich im Kühlraum und in den Schubladen.	• Der Kühlraum erhält eine hohe Luftfeuchtigkeit aufrecht, um Gemüse und andere Lebensmittel frisch zu halten. Kondensation kann sich bilden, wenn die Tür oft geöffnet und geschlossen wird oder nicht vollständig geschlossen worden ist. Wischen Sie das Kondensat mit einem trockenen Tuch ab.
Die Gefrierraumtürlässt sich schwer öffnen.	• Der Luftdruckunterschied zwischen dem Innenraum und der Außenseite des Gefrierraums kann manchmal dazu führen, dass sich die Gefrierraumtür nur schwer öffnenläst. Warten Sie einen Augenblick, und versuchen Sie dann ernut, die Tür zu öffnen.
Es riecht unangenehm im Kühlschrank.	• Sind stark riechende Lebensmittel vor der Einlagerung im Kühlraum versiegelt worden? Legen Sie die Lebensmittel in einen versiegelten Behälter, oder bewahren Sie sie im der Dichtschießender Turregalkasten auf. • Gerüche konnen an den Oberflächen des Kühlschrank-Innenraums haften. Wischen Sie die Oberflächen mit einem weichen Tuch ab, das Sie in lauwarmes Wasser getaucht haben.

Eis-/Wasserspender

Wasser und Eis weisen einen Geruch auf.	• Ist der verwendete Wasserfilter alt?
Es kommt kein Wasser hereaus.	• Ist die Hauptwasserversorgungsleitung aufgedreht worden? • Ist der Wasserversorgungsschlauch korrekt angeschlossen worden? • Ist die Stromversorgung des Kühlschranks eingeschaltet? • Wird das Symbol „◇“ auf dem Eis-/Wasserspenderdisplay angezeigt?
Es kommt kein Eis hereaus.	• Ist die Stromversorgung des Kühlschranks eingeschaltet? • Wird das Symbol „◇“ oder „◇“ auf dem Eis-/Wasserspenderdisplay angezeigt? • Befindet sich Eis im Eisfach? • Ist das Eis im Eisfach zusammengeklumpt? Wenn für eine längerere Zeit kein Eis entnommen wurde, kann das Eis im Eisfach eingefroren sein. Wenn das Eis im Eisfach eingefroren oder verklumpt ist, kann es nicht über den Spender abgegeben werden. Entfern den Sie das verklumpte Eis aus dem Eisfach und dem Eissponder. • Selbst wenn kein Eis ausgegeben werden kann, verbleibt etwas Eis im Eisfach. Dies ist normal.
Die Tasten an am Eis-/Wasserspenderdisplay können nicht betätig werden.	• Ist die Stromversorgung des Kühlschranks eingeschaltet? • Ist der Kühlschrank auf die Kindersperre eingestellt worden?

Spezifikationen

Produktdatenblatt (EU-Verordnung 1060/2010)
NAME DES LIEFERANTEN	Panasonic
MODELLKENNUNG	NR-BS53VX3-E	NR-BS53VW3-E
KATEGorie	7 (Kühl-Gefriergerät)
ENERGIEEFFIZIENZKLASSE	A++
JAHRLICHER ENERGIEVERBRAUCH	346 kWh/Jahr*1
NETTOKÜHLVOLUMEN	324 L
NETTOGEFRIERVOLUMEN	206 L
STERNEKENNZEICHNUNG DES GEFRIERFACHS	Vier Sterne
,FROSTFREI"-FÄCHER	Kühlbereich: Frostfrei / Gefrierbereich: Frostfrei
TEMPERATURANSTIEGSZEIT	16 Stunden
GEFRIERVERMÖGEN	15 kg/24 Stunden
KLIMAKLASSE	SN-T*2
LUFTSCHALLEMISSIONEN	38 dB
Weitere Informationen
GESAMTBRUTTOVOLUMEN	615 L
GESAMTNETTOVOLUMEN	530 L
AUSSENMASSBEITE × TIEFE × HOHE	915 mm x 710 mm x 1860 mm
NETTOGEWICHT	137 kg
NENNSPANNUNG	220 V - 230 V
NENNFREQUENZ	50 Hz
KÄLTEMITTEL/LADUNG	R600a/70 g
GEBLASEMITTEL	Cyclo-/Iso-Pentan

Hinweise: 1 Der jährliche Energieverbrauch beruht auf Standardprüfergebnissen für 24 Stunden gemäß EN153. Der tatsächliche Energieverbrauch variiert abhängig davon, wie das Gerät benutzt und wo es aufgestellt wird. Der Energieverbrauch während der Benutzung kann abhängig davon variieren, wo das Gerät aufgestellt ist, wie die Temperatur der einzelnen Fächer eingestellt ist, wie hoch Umgebungstemperatur und Luftfeuchtigkeit sind, wie häufig die Türen geöffnet/geschlossen werden, Volumen und Temperatur der Lebensmittel und der Gebrauchsweise des Geräts. 2 Zulässige Umgebungstemperatur: 10 °C bis 43 °C

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde Ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieser Produkte dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben können.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit ihrer Handlcr oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Wenn Sie dieses Produkt entsorgen möchten, wenden Sie sich an die Behörden vor Ort oder ihren Händler und erkundigen Sie sich nach dem korrekten Entsorgungsverfahren.

Dieses Symbol dient dazu, Anwender für wichtige Informationen an die Bedienungsanleitung oder Broschüren zu verweisen.

In diesem Kühlschrank ist ein Filter eingebaut, der als Biozid gilt.

Der Filter selbst enthält eine Substanz mit Silberionen, welche die in der Luft innerhalb des Kühlschranks enthaltenen Bakterien neutralisiert und das Bakterienwachstum hemmt.

Wirkstoff: Silber-Natrium-Hydrogen-Zirkoniumphosphat

Inhalt

Betreffend die Alarmfunktionen 156

Ein: Funktionen sind aktiviert.

Betreffend die Alarmfunktionen

Folgende Alarmfunktionen werden aktiviert, wenn eine Tür längere Zeit offen gelassen wurde oder wenn die Temperatur im Inneren des Kühl-/Gefrierschranks gestiegen ist.

Potenzielle Klemmstelle

Achten Sie auf die Umwelt
