MANUAL DE USUARIO MM500 Klein Tools

MANUAL DE INSTRUCCIONES

Multímetro de rango automático

• IP67: A PRUEBA DE POLVO Y AGUA
• FÁCIL DE USAR
• CONTINUIDAD POR INDICADOR VISUAL Y AUDIBLE
• RANGO DE RESISTENCIA
• RANGO AUTOMÁTICO
- AUTORETENCIÓN
- RETROILUMINACIÓN
- PORTACABLES
- PANTALLA LCD DE 3-3/4 DÍGITOS CON RECUENTO DE 4000

750 V\~

KLEIN TOOLS®

ESPECIFICACIONES GENERALES

El MM500 de Klein Tools es un multímetro de rango automático. Mide voltaje CA/CD, resistencia y continuidad.

• Altitud de funcionamiento: 2.000 m (6.562 pies)
• Humedad relativa: 75 % máx., en funcionamiento

- Temperatura de operación: 0 °C a 50 °C (32 °F a 122 °F) < 75 % H. R.

- Temperatura de almacenamiento: - 20 °C a 60 °C (-4 °F a 140°F) < 80 % H. R.

- Temperatura de precisión: 18 °C a 28°C (64 °F a 82 °F) < 75 % H. R.

- Coefi ciente de temperatura: 0,1*(precisión especifica cada)/°C

- Frecuencia de muestreo: 3 muestras por segundo

- Dimensiones: 143 mm × 76 mm × 32 mm (5,625" × 3" × 1,25")

- Peso: 184 g (6,5 oz)

- Calibración: precisa durante un año

- Normas: UL 61010-1, 2. da ed., fecha de revisión 28/10/2008 CSA C22.2 N.º 61010-1, 2. da edición, fecha de revisión 01/10/2008

- Grado de contaminación: 2

- Precisión: ± (% de lectura + cantidad de dígitos menos signifi cativos)

- Protección contra el ingreso de objetos sólidos y líquidos: Certifi cación IP67

- Protección ante caídas: 3 m (9,8 pies)

- Clasifi cación de seguridad: CAT III 750 V, CAT IV 600 V

- Entorno electromagnético: Norma N61326-1:2013: este equipo cumple con los requisitos apropiados para su uso en entornos electromagnéticos básicos y controlados como propiedades residenciales, establecimientos comerciales e instalaciones de industria ligera.

Especificaciones sujetas a cambios.

SÍMBOLOS

Corriente alterna CA Corriente directa CD

Voltaje o corriente CD/CA

Conexión a tierra

Resistencia Continuidad

Doble aislamiento Clase II

Advertencia o precaución

Niveles peligrosos

SÍMBOLOS QUE SE UTILIZAN EN LA PANTALLA LCD

Medición de CA Medición de CD

Valor negativo de CD

Rango automático activo

Apagado automático activo

Prueba de continuidad

Batería baja

Sobrecarga: rango excedido

kilo 10³

Autorretención activa

Medición de voltaje

Resistencia en ohmios

ADVERTENCIAS

Para garantizar un funcionamiento y servicio seguros del probador, siga estas instrucciones. El incumplimiento de estas advertencias puede provocar lesiones graves o la muerte.

- Nunca debe utilizar este multímetro en un circuito con voltajes que excedan la clasificación basada en categorías del multímetro.

- No utilice el multímetro durante tormentas eléctricas o en clima húmedo.

- No utilice el multímetro o los cables de prueba si en apariencia están dañados.

- Asegúrese de que los cables del multímetro estén correctamente colocados y mantenga los dedos lejos de los contactos de la sonda de metal al realizar las mediciones.

- No abra el multímetro para reemplazar las baterías mientras las sondas están conectadas.

- Proceda con precaución cuando trabaje con voltajes superiores a 60 V CD o 25 V CA RMS. Esos voltajes implican un riesgo de descarga.

- Para evitar lecturas falsas que puedan provocar descarga eléctrica, reemplace las baterías cuando aparezca el indicador de batería baja.

- A menos que esté midiendo voltaje, apague y bloquee la energía antes de medir resistencia.

- Cumpla siempre con los códigos de seguridad locales y nacionales. Utilice equipo de protección individual para prevenir lesiones por descarga y arco eléctrico en los lugares donde haya conductores activos peligrosos expuestos.

- El multímetro MM500 está sellado para satisfacer los requisitos de certificación IP67. Incluye piezas no reparables por el usuario.

FUNCIONES

DETALLES DE LAS CARACTERÍSTICAS

A. ▲Utilice cables con una clasifi cación de seguridad adecuada.

No intente medir más de 750 V.

B. Botón de selección de voltaje

- Detecta automáticamente CA o CD

C. Botón de resistencia / continuidad

- Selecciona la función de resistencia o continuidad

D. Autorretención

- Presione el botón "A-HOLD"

- La función de autorretención captura el primer valor estable que se muestra, hasta que se mida un nuevo valor estable. Entonces el multímetro capturará el nuevo valor y emitirá una indicación sonora (funciones V y Ohmios).

E. Retroiluminación

- Mantenga presionado el botón "A-Hold" para activar y desactivar las luces. NOTA: El uso de las luces descarga las baterías considerablemente.

F. Apagado automático

- El dispositivo se apagará automáticamente después de 30 minutos de no utilizarlo.

• Presione “V” o “Ω/ ” para encenderlo.
• El temporizador APO se reconfigura cuando se realiza una medición de “V” o “Ω”.
• Si mantiene presionado el botón “V” o “Ω / 📄” por un segundo durante el encendido, se activará el Apagado automático.

G. Batería / Reemplazo

• Cuando aparece el indicador + - en la pantalla LCD, se deben reemplazar las baterías.
• Quite los tornillos de la parte posterior y reemplace las 2 baterías AAA.

H. Almacenamiento de sondas / Prueba de receptáculos

- Para almacenar sondas, asegúrese de que el collarín de la sonda se adapte al canal portasondas y presione.

- Cuando realice pruebas de sondas, deslice las sondas en el portasondas desde la parte superior de la unidad. El portasondas ha sido diseñado para espaciar las sondas de modo que sea fácil probar los receptáculos.

INSTRUCCIONES Y FUNCIONES

1. Voltaje CA: < 750 V

1. Voltaje CD: < 750 V

1. Resistencia: < 4 kΩ.

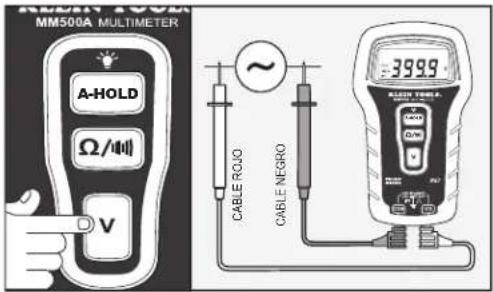

• Con la unidad apagada o en modo “Ω”, presione el botón “V” para el voltaje. El valor predeterminado de la función de voltaje de la unidad es CA.
• Conecte el cable ROJO en la entrada "VΩ" y el cable NEGRO en la entrada COM.
• La pantalla detecta y muestra el voltaje CA automáticamente.

• Apague la unidad presionando el botón "V" o "Ω/■" durante un segundo.

• Con la unidad apagada o en modo “Ω”, presione el botón “V” para el voltaje. El valor predeterminado de la función de voltaje de la unidad es CA.

• Conecte el cable ROJO en la entrada "VΩ" y el cable NEGRO en la entrada COM.
• La pantalla detecta y muestra el voltaje CD automáticamente.

• Apague la unidad presionando el botón "V" o "Ω/ [IMAGE]" durante un segundo.

• NO intente medir resistencia en un circuito activo.

• Con la unidad apagada o en modo “V”, presione el botón “Ω / 📋” una vez para resistencia.
• Conecte el cable ROJO en la entrada "VΩ" y el cable NEGRO en la entrada COM.
  • La pantalla muestra la resistencia.

• Apague la unidad presionando el botón “V” o “Ω / durante un segundo.

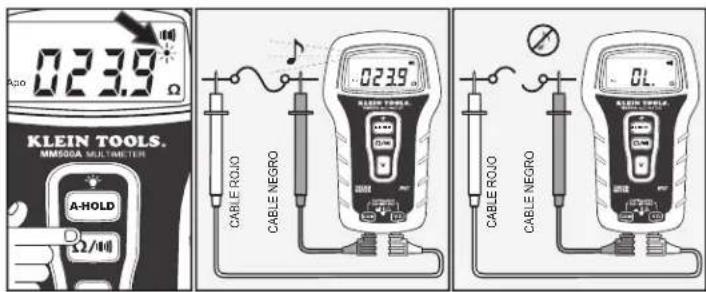

• Continuidad


• Presione el botón "Ω / ▶ para seleccionar continuidad. En la pantalla LCD aparecerá el símbolo "■".
• Suena el zumbador y se ilumina el indicador de luz color ROJO si la lectura es inferior a 25 Ω.
• Apague la unidad presionando el botón "V" o "Ω / 🔊" durante un segundo.

ESPECIFICACIONES ELÉCTRICAS

Medición de voltaje de CD

Rango Resolución Precisión
± 1 a 399,9	0,1 V	± (0,5 % + 3 dígitos)
± 400 a 599	1 V
± 600 a 750	1 V	± (0,5 % + 5 dígitos)

Protección contra sobrecarga: 750 V

Impedancia de entrada: > 10 MΩ

Medición de resistencia (ohmios)

Rango Resolución Precisión
0 a 399 0,1 Ω		± (0,8 % + 4 dígitos)
0,4 k a 4 kΩ	0,00 1 kΩ

Protección contra sobrecarga: 600 V

Medición de voltaje de CA

Rango Resolución Precisión
1 a 399,9 0,	1 V	± (1,2 % + 5 dígitos)
400 a 599 1	V
600 a 750 1	V	± (1,2 % + 8 dígitos)

Protección contra sobrecarga: 750 V

Frecuencia: 50 Hz a 60 Hz

Impedancia de entrada: > 10 MΩ

Respuesta: Promedio

Prueba de continuidad

Protección contra sobrecarga	Voltaje de circuito abierto	Tono
600 V Aprox. 0,44 V	< 25 Ω

GARANTÍA

Apague el instrumento y desconecte los cables de prueba. Limpie el instrumento con un paño húmedo. No utilice solventes ni limpiadores abrasivos.

Retire las baterías si no va a utilizar el instrumento durante un tiempo prolongado. No lo exponga a la humedad ni a altas temperaturas. Luego de un período de almacenamiento en condiciones extremas que sobrepasen los límites mencionados en la sección Especificaciones, deje que el instrumento vuelva a las condiciones de funcionamiento normales antes de utilizarlo.

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales.

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069, EE. UU.

1-877-775-5346

[e-mail]

www.kleintools.com
