MM420 - Multímetro Klein Tools - Manual de uso y guía de instrucciones gratis

Tipo de producto	Multímetro digital
Marca	Klein Tools
Modelo	MM420
Categoría	Multímetro
Dimensiones	Aproximadamente 140 x 70 x 30 mm
Peso	Aproximadamente 220 g
Alimentación	2 pilas AAA 1,5 V (incluidas)
Tensión máxima	600 V AC/DC (CAT III)
Corriente máxima	10 A AC/DC
Resistencia máxima	40 MΩ
Capacitancia máxima	100 µF
Frecuencia máxima	10 MHz
Pantalla	LCD 4000 puntos
Funciones principales	Medición de tensión AC/DC, corriente AC/DC, resistencia, prueba de continuidad, prueba de diodo, capacitancia, frecuencia, temperatura (tipo K)
Seguridad	CAT III 600 V, doble aislamiento, fusible de protección
Mantenimiento y limpieza	Limpiar con un paño seco; reemplazar las pilas cuando aparezca el símbolo de batería baja; verificar los fusibles periódicamente
Piezas de repuesto y reparabilidad	Fusibles reemplazables; piezas de repuesto disponibles del fabricante

Preguntas frecuentes - MM420 Klein Tools

¿Cómo medir una tensión con el Klein Tools MM420?

Seleccione la función V (voltímetro) con el conmutador giratorio. Conecte los cables de prueba: cable negro en el terminal COM, cable rojo en el terminal V (para tensión de hasta 600 V). Coloque las puntas de prueba en paralelo con el circuito. Lea el valor en la pantalla LCD. Tenga cuidado de respetar la categoría de seguridad CAT III 600 V.

¿Cómo reemplazar la pila del multímetro Klein Tools MM420?

Apague el aparato y retire los cables de prueba. Desatornille el tornillo del compartimento de pilas en la parte trasera. Retire la tapa y reemplace las dos pilas AAA usadas por unas nuevas, respetando la polaridad. Vuelva a colocar la tapa y atornille.

¿Qué significa la pantalla 'OL' en el Klein Tools MM420?

La pantalla OL (Over Limit) indica que la medición supera el rango seleccionado o que el circuito está abierto. Para la resistencia, puede significar una resistencia demasiado alta; para la tensión, una tensión superior al rango de medición.

¿Cómo probar la continuidad de un circuito con el Klein Tools MM420?

Gire el conmutador al símbolo de continuidad (diodo u onda sonora). Conecte los cables: negro en COM, rojo en V. Coloque las puntas de prueba en los extremos del circuito. Si la resistencia es inferior a aproximadamente 50 Ω, el aparato emite un pitido.

¿Cómo medir una corriente con el Klein Tools MM420?

Seleccione la función A (amperímetro). Conecte el cable rojo en el terminal A (para corriente de hasta 10 A) o mA para corrientes bajas. Coloque las puntas de prueba en serie en el circuito. No exceda 10 A y respete la categoría CAT III.

¿Cuáles son las precauciones de seguridad que se deben tomar con el Klein Tools MM420?

Utilice siempre cables de prueba en buen estado. No mida tensiones superiores a 600 V. Respete la categoría CAT III. No trabaje en circuitos bajo tensión sin protección. Reemplace las pilas tan pronto como aparezca el símbolo de batería baja.

¿Cómo medir una resistencia con el Klein Tools MM420?

Seleccione la función Ω (óhmetro). Conecte los cables: negro en COM, rojo en V. Coloque las puntas de prueba a ambos lados de la resistencia. Lea el valor. Para una medición precisa, asegúrese de que el circuito esté sin tensión.

¿Cómo probar un diodo con el Klein Tools MM420?

Seleccione la función diodo (símbolo de diodo). Conecte los cables: negro en COM, rojo en V. Coloque la punta roja en el ánodo y la negra en el cátodo. La pantalla muestra la tensión de umbral (aproximadamente 0,6 V para un diodo de silicio). Si la polaridad está invertida, la pantalla indica 'OL'.

¿Cómo medir una capacitancia con el Klein Tools MM420?

Seleccione la función de medición de capacitancia (símbolo F). Asegúrese de que el condensador esté descargado. Conecte los cables: negro en COM, rojo en V. Coloque las puntas de prueba en los bornes del condensador. Lea el valor. Tenga cuidado de no exceder la tensión máxima del condensador.

¿Cuál es la precisión del multímetro Klein Tools MM420?

La precisión depende de la función y del rango. Típicamente, para tensión continua: ±0,5% + 5 dígitos. Consulte el manual para las especificaciones detalladas. Utilice el aparato en las condiciones de temperatura y humedad recomendadas para garantizar la precisión.

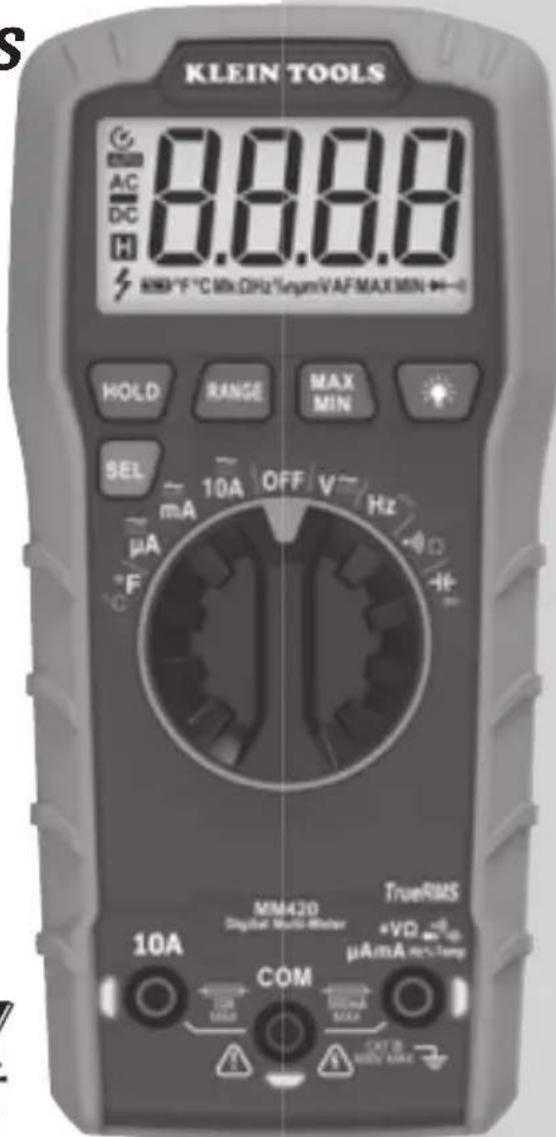

MANUAL DE USUARIO MM420 Klein Tools

MANUAL DE INSTRUCCIONES

Multimetro digital con selección de rango automático

TRMS TRMS

Tecnología de medición

• PROTECCIÓN DE ALERTA DEL CABLE DE PRUEBA
• RETENCIÓN DE DATOS
• INDICADOR DE CONTINUIDAD AUDIBLE
• MÍN./MÁX.
• TEMPERATURA
- PRUEBA DE DIODO
- CAPACITANCIA

600 V\~

10A\~

50 M Ω

2m

KLEIN TOOLS

CE UK CA

Intertek

5000573

CAT III

600 V

ESPECIFICACIONES GENERALES

El MM420 de Klein Tools es un multímetro de rango automático con media cuadrática real que mide voltaje CA/CD, corriente CA/CD y resistencia. También sirve para medir temperatura, capacitancia, frecuencia y ciclo de servicio, y para probar diodos y continuidad.

• Entorno: interiores. NO lo exponga a la humedad, lluvia o nieve.
• Altitud de funcionamiento: 6562' (2000 m)
• Humedad relativa: <80 %, sin condensación
• Temperatura de funcionamiento: 32 °F a 104 °F (0 °C a 40 °C)
• Temperatura de almacenamiento: 14 °F a 140 °F (-10 °C a 60 °C)
• Precisión: valores establecidos según una temperatura ambiente de 65 °F a 83 °F (18 °C a 28 °C)
• Coefi ciente de temperatura: 0,1 × (precisión indicada) por cada °C por encima de los 28 °C o por debajo de los 18 °C, es necesario realizar correcciones si la temperatura del ambiente de trabajo se encuentra fuera del rango de precisión de temperatura
• Dimensiones: 6,41" × 3,13" × 1,83" (162,7 × 79,4 × 46,6 mm)
• Peso: 8,8 oz (250 g)
• Calibración: precisa durante un año
• Normas: cumple con UL STD 61010-1, 61010-2-030, 61010-2-033.
  Certificado según: CSA STD C22.2 # 61010-1, 61010-2-030, 61010-2-033.
  IEC EN 61010-1, 61010-2-030, 61010-2-033, 61326-1.
• Grado de contaminación: 2
• Precisión: ± (% de lectura + cantidad de dígitos menos significativos)
• Protección ante caídas: 6,6' (2 m)
• Clasifi cación de seguridad: CAT III 600 V, clase 2, doble aislamiento
  CAT III: la categoría III de medición es aplicable a los circuitos de medición y prueba conectados a la distribución de la instalación de redes eléctricas de bajo voltaje de un edificio.
• Entorno electromagnético: IEC EN 61326-1. Este equipo cumple con los requisitos para su uso en entornos electromagnéticos básicos y controlados, como propiedades residenciales, establecimientos comerciales e instalaciones de industria ligera.

Especificaciones sujetas a cambios.

ESPECIFICACIONES ELÉCTRICAS

VOLTAJE (RANGO AUTOMÁTICO)

Función Rango Resolución Precisión
Voltaje CA(V CA)	4,000 V 1 mV		± (1,0 % + 3 dígitos)40,0
	400,0 V 100 mV
	600 V 1 V ± (1,2 % + 5 dígitos)
Voltaje CD(V CD)	400,0 mV 0,1 mV		± (0,5 % + 5 dígitos)400
	40,00 V 10 mV
	400,0 V 100 mV ± (0,8 % + 3 dígitos)
	600 V 1 V ± (1,0 % + 3 dígitos)

Impedancia de entrada: 10 MΩ

Rango de frecuencia: 50 a 400 Hz

Entrada máxima: 600 V CA RMS o 600 V CD

CORRIENTE (RANGO AUTOMÁTICO)

Corriente CA(μA y mA)	400,0 μA 0	1 μA	± (1,0 % + 5 dígitos)
	4000 μA 1	μA
	40,00 mA 1	0 μA
	400,0 mA 1	00 μA
	4,000 A 1	mA ± (2,0 % + 3 dígitos)
	10,00 A 10	mA ± (2,0 % + 5 dígitos)
Corriente CD(μA y mA)	400,0 μA 0	1 μA	± (1,0 % + 5 dígitos)
	4000 μA 1	μA
	40,00 mA 1	0 μA
	400,0 mA 1	00 μA
	4,000 A 1	mA	± (2,0 % + 5 dígitos)
	10,00 A 10	mA

Protección contra sobrecarga: Fusibles de 500 mA/600 V y 10 A/600 V

Rango de frecuencia: 50 a 400 Hz

Entrada máxima: en la posición μA/mA: 400 mA CA RMS/CD en la posición 10 A: 10 A CA RMS/CD

RESISTENCIA (RANGO AUTOMÁTICO)

Rango Resolución Precisión
400,0 Ω 0,1 Ω		± (1,2 % + 5 dígitos)
4,000 kΩ	1 Ω
40,00 kΩ	10 Ω
400,0 kΩ	100 Ω
4,000 MΩ	1 kΩ
40,00 MΩ	10 kΩ	± (2,0 % + 10 dígitos)
50,0 MΩ	0,1 MΩ	± (2,8 % + 10 dígitos)

Entrada máxima: 600 V CD o 600 V CA RMS

ESPECIFICACIONES ELÉCTRICAS

CAPACITANCIA (RANGO AUTOMÁTICO)

Rango Resolución Precisión
40,00 nF 10 pF ±	(3,5 % + 10 d	gitos)
400,0 nF 0,1 nF		± (3,0 % + 5 dígitos)4,00
40,00 μF 10 nF
400,0 μF 0,1 μF ±	(3,5 % + 5 dígitos)

Entrada máxima: 600 V CD o 600 V CA RMS

FRECUENCIA (RANGO AUTOMÁTICO)

9,999 Hz 0,001 Hz		± (1,0 % + 5 dígitos)
99,99 Hz 0,01 Hz
999,9 Hz 0,1 Hz
9,999 kHz 1 Hz
50,00 kHz 10 Hz

Rango de voltaje: >2 V a 220 V RMS
Entrada máxima: 600 V CD o 600 V CA RMS

CICLO DE SERVICIO

1,0 % a 99,9 %

0,1 % ± (1,2 % + 2 dígitos)

Ancho de pulso: 0,1 a 100 ms
Ancho de frecuencia: 5 Hz a 10 kHz
Rango de voltaje: >2 V a 220 V RMS
Entrada máxima: 600 V CD o 600 V CA RMS

TEMPERATURA

-40 °F a 10 °F 1 °F ±(1,2 % + 7 °F)
11 °F a 1832 °F	1 °F ±(1,2 % + 6 °F)
-40 °C (-12 °C)	1 °C	±(1,2 % + 4 °C)
-11 °C (1000 °C)	1 °C	±(1,2 % + 3 °C)

ESPECIFICACIONES ELÉCTRICAS

• Prueba de diodo: 1,8 mA máx., 3,9 V CD de voltaje de circuito abierto
• Verifi cación de continuidad: señal audible < 50 Ω
• Frecuencia de muestreo: 3 muestras por segundo
• Sobrecarga: se indica "OL" en pantalla, protección contra sobrecarga de 600 V RMS en todas las posiciones
• Polaridad: “-” en pantalla indica polaridad negativa
• Pantalla: LCD de 3 3/4 dígitos con recuento de 4000

ADVERTENCIAS

Para garantizar un funcionamiento y servicio seguros del multímetro, siga estas instrucciones. El incumplimiento de estas advertencias puede provocar lesiones graves o la muerte.

• Antes de cada uso, verifique el funcionamiento del multímetro midiendo un voltaje o corriente conocidos.
• Nunca debe utilizar este multímetro en un circuito con voltajes que excedan la clasificación correspondiente a la categoría de este multímetro.
• No utilice el multímetro durante tormentas eléctricas o en clima húmedo.
• No utilice el multímetro o los cables de prueba si en apariencia están dañados.
• Utilice el multímetro con cables de prueba con clasificación CAT III o CAT IV únicamente.
• Asegúrese de que los cables del multímetro estén correctamente colocados y mantenga los dedos lejos de los contactos de la sonda de metal al realizar las mediciones.
• No abra el multímetro para reemplazar las baterías mientras las sondas están conectadas.
• Proceda con precaución cuando trabaje con voltajes superiores a 25 V CA RMS o 60 V CD. Esos voltajes implican un riesgo de choque eléctrico.
• Para evitar lecturas falsas que puedan provocar choques eléctricos, reemplace las baterías cuando aparezca el indicador de batería baja.
• No intente medir resistencia o continuidad en un circuito activo.
• Cumpla siempre con los códigos de seguridad locales y nacionales. Utilice equipo de protección personal para prevenir lesiones por choque y arco eléctrico en los lugares donde haya conductores activos peligrosos expuestos.

SÍMBOLOS DEL MULTÍMETRO

Voltaje o corriente CA/CD Resistencia (en ohmios)

Indicador de continuidad audible Diode

Capacitancia

Frecuencia

Ciclo de servicio

Doble aislamiento Clase II

Temperatura (Fahrenheit/Celsius) Conexión a tierra

Fusible (con su clasifi cación debajo del símbolo)

Retroiluminación

Advertencia o precaución Lea las instrucciones

Para garantizar un funcionamiento y servicio seguros del multímetro, respete todas las advertencias y siga las instrucciones descritas en este manual.

Riesgo de choque eléctrico

El uso incorrecto de este multímetro puede dar lugar a riesgos de choque eléctrico. Respete todas las advertencias y siga las instrucciones descritas en este manual.

SÍMBOLOS EN LA PANTALLA LCD

Retención de datos

Indicador de continuidad audible

Diodo Rango automático

Corriente alterna (CA)

Corriente directa (CD)

Batería baja

Función de apagado automático

Valor máximo

Valor mínimo

Grados Fahrenheit

Grados Celsius

Mega (valor × 10⁶)

kilo (valor × 10³)

mili (valor × 10 ^-3 )

micro (valor × 10 ^-6 )

nano (valor × 10 ^-9 )

Voltios

Amperios

Faradios

Ohmios

Hercios (frecuencia)

Ciclo de servicio Voltaje peligroso

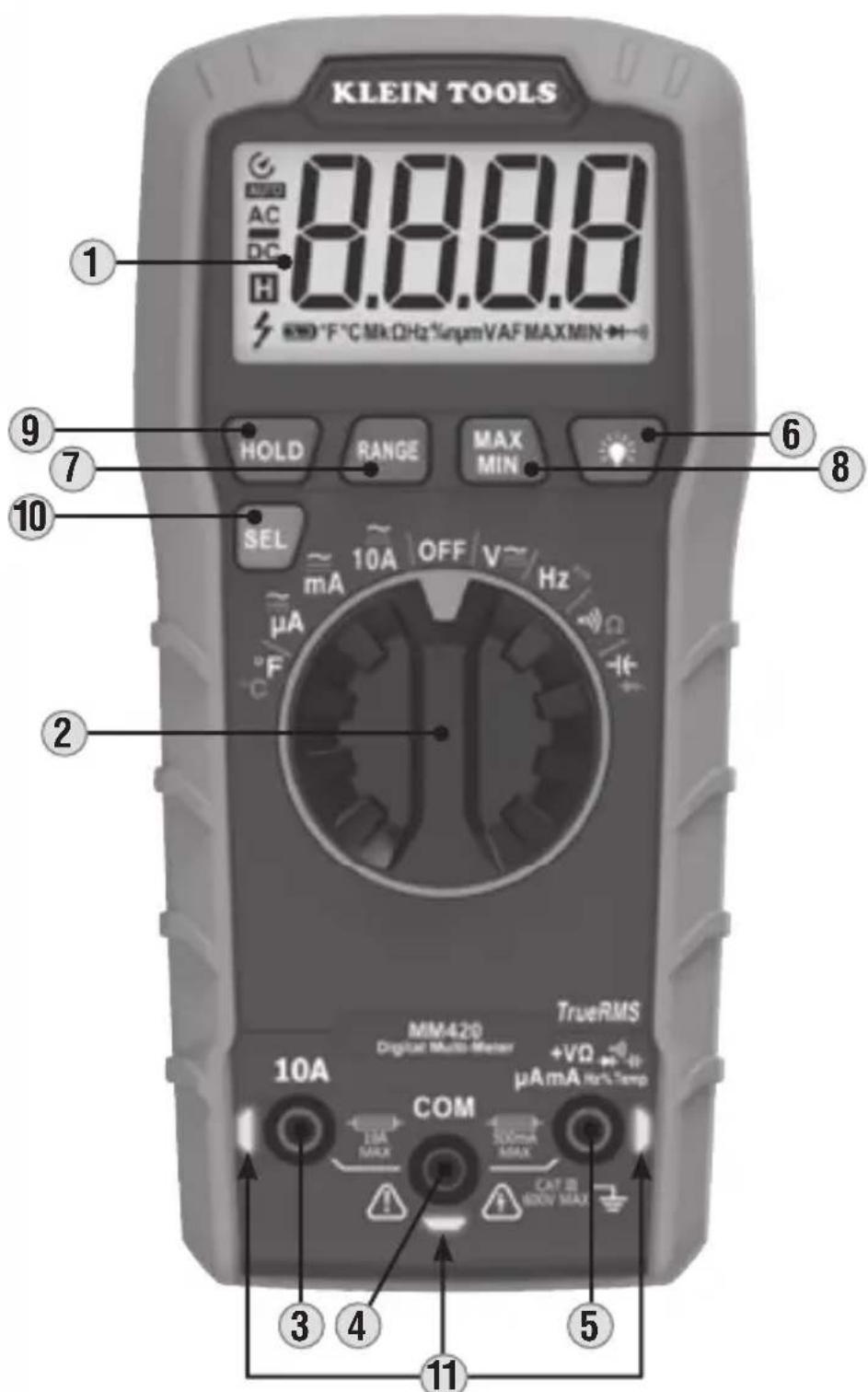

DETALLES DE LAS CARACTERÍSTICAS

NOTA: el multímetro no contiene en su interior piezas que el usuario pueda reparar.

1. Pantalla LCD con recuento de 4000 7. Botón "RANGE" (Rango)
2. Perilla selectora de función
3. Boton "MAX/MIN" (Máximo/Mínimo)
4. Conector "10 A" 9. Botón "HOLD" (Retener)
5. Conector "COM" (Común) 10. Botón "SEL" (Seleccionar)
6. Conector "VΩ" 11. LED de alerta del cable de prueba
7. Botón de retroiluminación

BOTONES DE FUNCIONES

ENCENDIDO/APAGADO

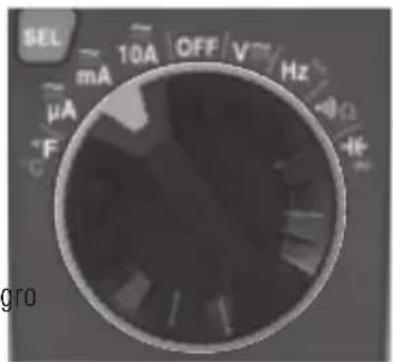

Para encender el medidor, gire la perilla selectora de función ② de la posición “OFF” (Apagado) a cualquier posición de medición. Para apagar el multímetro, gire la perilla selectora de función ② a la posición “OFF” (Apagado). De forma predeterminada, el multímetro se apagará automáticamente después de 15 minutos de inactividad. Puede reactivarlo presionando cualquier botón. Para desactivar la función de apagado automático, encienda el multímetro manteniendo el botón “SEL” (Seleccionar) ⑩ presionado. Al desactivar la función de apagado automático, el símbolo no se visualiza en la pantalla.

BOTÓN "SEL" (SELECCIONAR) (PARA FUNCIONES SECUNDARIAS)

El botón “SEL” (Seleccionar) ⑩ sirve para activar la función secundaria de cada aplicación a la que se accede con la perilla selectora de función ②. En el caso de corriente y voltaje, alterna entre CA y CD. En el caso de las demás funciones, alterna entre °F y °C, Hz y % de ciclo de servicio, continuidad y resistencia, y capacitancia y prueba de diodo. La función predeterminada de cada aplicación está impresa en el multímetro en color blanco, y la función secundaria de cada parámetro, en color naranja.

Presione el botón "HOLD" (Retener) 9 para retener la medición en la pantalla. Vuelva a presionarlo para que la pantalla regrese a la medición en curso.

BOTÓN "RANGE" (RANGO)

El modo de medición predeterminado del multímetro es el de rango automático AUTO Este modo determina automáticamente el rango de medición más adecuado para la prueba que se está realizando. Para que el multímetro mida en un rango diferente, utilice el botón "RANGE" (Rango) 7.

1. Presione el botón "RANGE" (Rango) ⑦ para seleccionar manualmente el rango de medición (Alp34) parece de la pantalla LCD). Presione el botón "RANGE" (Rango) ⑦ varias veces para recorrer los rangos disponibles y deténgase en el rango deseado.
2. Para volver al modo de rango automático, mantenga presionado el botón "RANGE" (Rango) 7 durante más de un segundo (AVITO e a aparecer en la pantalla).

BOTÓN "MAX/MIN" (MÁXIMO/MÍNIMO)

Cuando se presiona el botón “MAX/MIN” (Máximo/Mínimo) 8, el multímetro registra los valores mínimo y máximo de la medición mientras toma las muestras. Si se presiona una vez el botón “MAX/MIN” (Máximo/Mínimo) 8, se mostrará en pantalla el valor máximo; si se lo presiona una segunda vez, se visualizará el valor mínimo. Para volver al modo de medición normal, mantenga presionado el botón “MAX/MIN” (Máximo/Mínimo) 8 durante más de un segundo.

BOTÓN DE RETROILUMINACIÓN

Presione el botón de retroiluminación 6 para encender o apagar la retroiluminación. La retroiluminación se apagará automáticamente al cabo de aproximadamente 3 minutos.

LED DE ALERTA DEL CABLE DE PRUEBA

Cuando la perilla selectora de función 2 se gira a una posición de medición, los LED de alerta del cable de prueba 11 se encenderán para garantizar que los cables de prueba estén insertados en los conectores apropiados. Las luces se apagarán automáticamente al cabo de 2 minutos. Para desactivar los LED de alerta del cable de prueba 11, mantenga presionado el botón de retroiluminación 6 y gire la perilla selectora de función 2 a cualquier otra posición que no sea "OFF" (Apagado).

NOTA: la función de alerta del cable de prueba se volverá a activar de forma predeterminada cuando el multímetro se apague o cuando la perilla selectora de función 2 se gire.

CONECTAR LOS CABLES DE PRUEBA

No realice pruebas si los cables no están bien conectados. Los resultados podrían generar lecturas intermitentes en pantalla. Para garantizar una buena conexión, presione los cables firmemente en el conector de entrada hasta el final.

PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT III/CAT IV

Asegúrese de que el blindaje del cable de prueba esté firmemente colocado en su lugar. No utilizar el blindaje CAT III/CAT IV aumenta el riesgo de que se produzca un arco eléctrico.

PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT II

Es posible retirar blindajes CAT III/CAT IV para realizar mediciones en los puntos con clasificación CAT II. Esto permite efectuar pruebas en conductores empotrados, como tomacorrientes de pared estándar. Procure no perder los blindajes.

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector "COM" (Común) ④, y gire la perilla selectora de función ② a la posición V≈

NOTA: el valor predeterminado de la función de medición de voltaje del multímetro es CA. Presione el botón "SEL" (Seleccionar) 10 para alternar entre los modos CA y CD. El icono de AC (CA) o de DC (CD) que aparece en la pantalla LCD indica el modo seleccionado.

Cable rojo Cable negro

1. Aplique los cables de prueba al circuito que desea probar para medir el voltaje. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

NOTA: El indicador de voltaje peligroso aparecerá para voltajes >30V.

NOTA: si en la pantalla LCD se visualiza “—”, los cables de prueba se están aplicando al circuito con la polaridad inversa. Invierta la posición de los cables para solucionar el problema.

NOTA: cuando el multímetro está en la posición de medir voltaje y los cables de prueba están en circuito abierto, es posible que se visualicen lecturas del tipo mV en la pantalla. Esto es ruido y es normal. Al juntar los cables de prueba para cerrar el circuito, la lectura del multímetro será de cero voltios.

CORRIENTE CA/CD

NOTA: el valor predeterminado de la función de medición de voltaje del multímetro es CA. Presione el botón "SEL" (Seleccionar) 10 para alternar entre los modos CA y CD. El icono de CA o de CD que aparece en la pantalla indica el modo seleccionado.

1. Enchufe los cables de prueba en los conectores correspondientes y gire la perilla selectora de función ② a la posición adecuada, como se indica a continuación:
2. Para medir corrientes AC/DC > 400 mA y < 10 A: inserte el cable de prueba ROJO en el conector 10 A ③ y el cable de prueba NEGRO en el conector “COM” (Común) ④, y gire la perilla selectora de función

② a la posición de 10 A CA/CD
10A

Cable rojo Cable negro

- Para medir corrientes CA/CD < 400 mA: inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector "COM" (Común) ④, y gire la perilla selectora de función ② a la posición de mA CA/CD ≈ mA

Cable rojoCable negro

- Para medir corrientes μA CD < 400 μA: inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector "COM" (Común) ④, y gire la perilla selectora de función ② a la posición de μA CA/CD ≈μA

Cable rojoCable negro

1. Para medir la corriente realice lo siguiente: desconecte la energía del circuito, abra el circuito en el punto de medición, conecte el multímetro en serie en el circuito utilizando los cables de prueba y suministre energía al circuito.

2. Mida la corriente. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

No intente medir más de 10 A.

Cuando realice mediciones de corriente de valores mayores que 6 A, se recomienda utilizar un tiempo de medición de 30 segundos seguido de otros 10 minutos de tiempo de recuperación.

MEDICIÓN DE RESISTENCIA

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector "COM" (Común) ④, y gire la perilla selectora de función ② a la posición de continuidad/resistencia
   NOTA: la función predeterminada del multímetro en este modo es la prueba de continuidad. Para ingresar al modo de prueba de resistencia, presione el botón "SEL" (Seleccionar) 10 una vez.
2. Desconecte la energía del circuito.
3. Mida la resistencia conectando los cables de prueba al circuito. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

Cable rojo Cable negro

NOTA: cuando el multímetro está en la posición de medir resistencia y los cables de prueba están en circuito abierto (no conectados a través de un resistor), o cuando se está probando un resistor averiado, aparecerá "OL" en la pantalla. Esto es normal.

NO intente medir resistencia en un circuito activo.

CONTINUIDAD

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector "COM" (Común) ④, y gire la perilla selectora de función ② a la posición de continuidad/resistencia

NOTA: la función predeterminada del multímetro en este modo es la prueba de continuidad. Asegúrese de que el icono de prueba de continuidad se visualice en la pantalla. Si el icono no se visualiza, presione el botón "SEL" (Seleccionar) 10 una vez.

1. Desconecte la energía del circuito.

2. Pruebe la continuidad conectando el conductor o el circuito con los cables de prueba. Si la lectura de la medición de resistencia es inferior a 50 Ω, se oirá una señal audible y en la pantalla se visualizará un valor de resistencia que indicará la continuidad. Si el circuito está abierto, aparecerá "OL" en la pantalla.

Cable rojo Cable negro

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector "COM" (Común) ④, y gire la perilla selectora de función ② a la posición de capacitancia/diodo
   NOTA: la función predeterminada del multímetro en este modo es la prueba de capacitancia. Asegúrese de que en la pantalla se visualice "0 nF" con los cables de prueba en circuito abierto. Si el icono no se visualiza, presione el botón "SEL" (Seleccionar) 10 una vez.
2. Desconecte la energía del circuito.
3. Mida la capacitancia conectando los cables de prueba al capacitor. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

Cable rojo Cable negro

PRUEBA DE DIODO

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector "COM" (Común) ④, y gire la perilla selectora de función ② a la posición de capacitancia/diodo
   NOTA: la función predeterminada del multímetro en este modo es la prueba de capacitancia. Para ingresar al modo de prueba de diodo, presione el botón "SEL" (Seleccionar) 10 una vez. El icono de diodo aparecerá en la pantalla.
2. Haga que los cables de prueba toquen el diodo. Si en la pantalla se visualiza una lectura de 200-700 mV, hay polarización directa; y si se visualiza "OL", hay polarización inversa. Si un dispositivo está en circuito abierto, se indicará "OL" en ambas polaridades. Si un dispositivo está en cortocircuito, se indicará 0 mV aproximadamente.

Cable rojo Cable negro

FRECUENCIA/CICLO DE SERVICIO

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector "COM" (Común) ④, y gire la perilla selectora de función ② a la posición de frecuencia/ciclo de servicio Hz%

NOTA: la función predeterminada del multímetro en este modo es la prueba de frecuencia. Para ingresar al modo de prueba de ciclo de servicio, presione el botón "SEL" (Seleccionar) 10 una vez. Asegúrese de que el icono correspondiente (Hz o %) aparezca en la pantalla.

1. Realice la medición conectando los cables de prueba al circuito.

Cable rojo Cable negro

TEMPERATURA

1. Inserte el termopar tipo K en los conectores VΩ ⑤ y "COM" (Común) ④ (observe las marcas de polaridad en el termopar y en el multímetro) y gire la perilla selectora de función ② a la posición de temperatura °F

NOTA: la escala de temperatura predeterminada del multímetro en este modo es Fahrenheit. Para ingresar a la escala en grados Celsius, presione el botón "SEL" (Seleccionar) 10 una vez. Asegúrese de que aparezca en pantalla el icono correspondiente (°Fo °C).

1. Para medir la temperatura, haga que la punta del termopar y el objeto que se medirá entren en contacto. Cuando la temperatura de la punta del termopar y la del objeto se hayan equilibrado, se estabilizará la lectura en la pantalla. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

⚠️ Retire el termopar antes de confi gurar el multímetro en otras funciones de medición.

El termopar que viene con el paquete original es apto solo para temperaturas inferiores a 356 °F/180 °C. Para medir temperaturas más elevadas, se debe utilizar un termopar tipo K con el rango de medición adecuado.

MANTENIMIENTO

REEMPLAZO DE LAS BATERÍAS

Cuando aparece el indicador se deben reemplazar las baterías.

1. Retire el tornillo de la tapa del compartimiento de las baterías.

2. Reemplace las 2 baterías AAA (tenga en cuenta la polaridad correcta).

3. Vuelva a colocar la tapa del compartimiento de las baterías y apriete el tornillo firmemente.

Para evitar el riesgo de choque eléctrico, desconecte los cables de toda fuente de voltaje antes de retirar la tapa del compartimiento de las baterías.

Para evitar riesgo de choque eléctrico, no use el multímetro sin colocar la tapa del compartimiento de las baterías.

REEMPLAZO DE LOS FUSIBLES

Un fusible puede quemarse si se suministran más de 500 mA al conector VΩ

⑤, o más de 10 A al conector 10 A ③. Para acceder a los fusibles realice lo siguiente:

1. Retire el tornillo de la tapa del compartimiento de las baterías.

2. Reemplace los fusibles quemados con:

Conector VΩ (μA/mA) ⑤: Fusible rápido de 500 mA/600 V

(Cat. n.° 69033 de Klein)

Conector 10 A ③: Fusible rápido de 10 A/600 V

1. Vuelva a colocar la tapa del compartimiento de las baterías y apriete el tornillo firmemente.

Para evitar riesgo de choque eléctrico, desconecte los cables de toda fuente de voltaje antes de acceder a los fusibles.

Para evitar riesgo de choque eléctrico, no haga funcionar el multímetro sin colocar la tapa del compartimiento de fusibles.

LIMPIEZA

Asegúrese de que el multímetro esté apagado y límpielo con un paño limpio, seco, que no deje pelusas. No utilice solventes ni limpiadores abrasivos.

ALMACENAMIENTO

Retire las baterías si no va a utilizar el multímetro durante un tiempo prolongado. No lo exponga a la humedad ni a altas temperaturas. Luego de un período de almacenamiento en condiciones extremas que sobrepasen los límites mencionados en la sección Especificaciones generales, deje que el multímetro vuelva a las condiciones de funcionamiento normales antes de utilizarlo.

CONFORMIDAD CON LA NORMATIVA FCC/IC

Puede leer la información sobre la normativa FCC para este producto en www.kleintools.com. ICES-003 (B)/NMB-003 (B) de Canadá

GARANTÍA

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. Para obtener más información, consulte www.epa.gov/recycle.

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-800-553-4676

[e-mail]

www.kleintools.com

MANUEL D'UTILISATION
