Productsoort	Digitale multimeter
Merk	Klein Tools
Model	MM500
Afmetingen	150 x 70 x 30 mm
Gewicht	Ongeveer 200 g
Voeding	9V batterij
Display	LCD-scherm
Veiligheidscategorie	CAT III 600V
AC spanning meting	0 - 600 V
DC spanning meting	0 - 600 V
AC stroommeting	0 - 10 A
DC stroommeting	0 - 10 A
Weerstandsmeting	Tot 40 MΩ
Doorgangstest	Zoemer
Diodetest	Ja
Automatische uitschakeling	Ja
Inbegrepen accessoires	9V batterij, meetsnoeren, handleiding
Onderhoud en reiniging	Reinigen met een droge doek, vermijd oplosmiddelen
Repareerbaarheid	Reserveonderdelen verkrijgbaar bij de fabrikant

Veelgestelde vragen - MM500 Klein Tools

Hoe meet ik spanning met de Klein Tools MM500?

Om spanning te meten, draai de keuzeschakelaar naar het juiste spanningsbereik (AC of DC). Sluit de meetsnoeren aan: zwarte draad in de COM-aansluiting, rode draad in de V-aansluiting. Plaats de testpunten op de meetpunten. Lees de waarde af op het LCD-scherm.

Hoe vervang ik de batterij van de MM500 multimeter?

Schakel het apparaat uit en verwijder de meetsnoeren. Open het batterijvak aan de achterzijde met een schroevendraaier. Vervang de oude 9V batterij door een nieuwe, let op de polariteit. Sluit het vak.

Wat betekent het symbool CAT III 600V?

Het symbool CAT III 600V geeft aan dat de multimeter is ontworpen voor metingen aan vaste installatiecircuits (elektrische distributie) met een maximale spanning van 600V ten opzichte van aarde. Het biedt bescherming tegen transiënte overspanningen.

Hoe test ik de doorgang van een circuit?

Draai de keuzeschakelaar naar het doorgangssymbool (diode of geluidsgolf). Sluit de meetsnoeren aan zoals voor weerstandsmeting. Plaats de testpunten op beide uiteinden van het circuit. Als de weerstand lager is dan ongeveer 30Ω, klinkt er een geluidssignaal.

Wat is de nauwkeurigheid van de MM500?

De typische nauwkeurigheid voor DC spanning is ±(0,5% + 2 digits) en voor AC spanning ±(1,2% + 3 digits). Raadpleeg de handleiding voor de gedetailleerde specificaties.

Hoe gebruik ik de automatische uitschakelfunctie?

Automatische uitschakeling is standaard ingeschakeld. Het apparaat schakelt na ongeveer 15 minuten inactiviteit automatisch uit om de batterij te sparen. Om het te reactiveren, draai de keuzeschakelaar of druk op een knop.

Kan ik stromen >10A meten met de MM500?

Nee, de maximale meetbare stroom is 10A. Overschrijd deze limiet nooit om schade aan het apparaat of veiligheidsrisico's te voorkomen.

Hoe interpreteer ik 'OL' op het display?

'OL' staat voor Over Load (overbelasting). Dit geeft aan dat de meting het geselecteerde bereik overschrijdt. Als dit gebeurt, schakel dan naar een hoger bereik of controleer uw aansluitingen.

Wat zijn de symbolen op de keuzeschakelaar?

De symbolen omvatten: V~ (AC spanning), V- (DC spanning), A~ (AC stroom), A- (DC stroom), Ω (weerstand), het diodesymbool, het doorgangssymbool (geluidsgolf), en soms een batterijtestsymbool. Raadpleeg de handleiding voor de exacte betekenis.

Is de MM500 geschikt voor autogebruik?

Ja, de MM500 kan accuspanning (12V/24V), doorgang van zekeringen en weerstand van sensoren meten. Zorg dat u de meetbereiken en veiligheidsvoorzorgsmaatregelen in acht neemt.

GEBRUIKSAANWIJZING MM500 Klein Tools

Multimeter met automatisch bereik

• IP67: STOFDICHT EN WATERDICHT
• GEBRUIKSVRIENDELIJK
• HOORBARE / ZICHTBARE CONTINUÏTEIT
• WEERSTANDBEREIK
• AUTOMATISCH BEREIK
- AUTO HOLD
• ACHTERGRONDVERLICHTING
• BEDRADINGSHOUDER
• 3-3/4 CIJFERIG LCD-SCHERM TOT 4000

750V\~

KLEIN TOOLS®

De Klein Tools MM500 is een multimeter met automatisch bereik. Het apparaat meet wisselstroom/gelijkstroom, weerstand en continuïteit.

• Werkbare hoogte: 2000 m (6562 ft.)
- Relatieve luchtvochtigheid: 75% max bij in bedrijf
- Werkbare temperatuur: 0 °C tot 50 °C (32 °F tot 122 °F) < 75% rel. luchtv.

- Opslagtemperatuur: -20 °C tot 60 °C (-4 °F tot 140 °F) < 80% rel. luchtv.

- Nauwkeurigheid van temperatuur: 18 °C tot 28 °C (64 °F tot 82 °F) < 75% rel. luchtv.

- Temperatuurcoëffi ciënt: 0,1* (opgegeven nauwkeurigheid) / °C

- Meetfrequentie: 3 keer per seconde

- Afmetingen: 143 x 76 x 32 mm (5,625 x 3 x 1,25 inch)

- Kalibratie: 1 jaar nauwkeurig

- Standaarden: UL 61010-1, Ed. 2, revisiedatum 28-10-2008 CSA C22.2 No. 61010-1, editie 2, rev. datum 01-10-2008

• Vervuilingsgraad: 2

- Nauwkeurigheid: ± (% van uitlezing + aantal van minst signifi cante cijfers)

- Bescherming tegen binnendringing: IP67-gecertifi ceerd

• Valbescherming: 3 m (9,8 ft.)

• Veiligheidsclassifi catie: CAT III 750V / CAT IV 600V

- Elektromagnetische omgeving: EN61326-1:2013 Deze uitrusting voldoet aan de eisen voor gebruik in standaard en gecontroleerde elektromagnetische omgevingen, zoals woningen, bedrijfsterreinen, en licht industriële locaties.

Specificaties kunnen worden gewijzigd.

SYMBOLEN

Wisselstroom Gelijkstroom-

Spanning of stroom (wissel/gelijk)

Aarde

Weerstand Continuïteit

Dubbel geïsoleerd, klasse II

Waarschuwing of voorzorg

Gevaarlijke niveaus

SYMBOLEN DIE OP HET LCD-SCHERM WORDEN GEBRUIKT

Wisselstroommeting Gelijkstroommeting

Negatieve gelijkstroomwaarde

Automatisch bereik actief

Automatisch uitschakelen actief

Continuïteitstest

Batterij bijna leeg

Overbelasting: Bereik overschreden

k

Kilo 10 ³

Auto-hold actief

V

Spanningsmeting

Ω

Weerstand in Ohm

WAARSCHUWINGEN

Ten behoeve van veilige bediening en werking van het testapparaat deze instructies opvolgen. Het veronachtzamen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

• Gebruik de meter nooit in een stroomkring met spanningen die hoger zijn dan de veiligheidsclassificatie van deze meter.
• Gebruik de meter niet tijdens elektrische stormen of in nat weer.
• Gebruik de meter niet en test draden niet als het erop lijkt dat deze beschadigd zijn.
• Zorg dat de draden van de meter goed zijn bevestigd en houd vingers uit de buurt van de contactpunten van de metalen meetpennen tijdens het verrichten van metingen.
• Open de meter niet om batterijen te vervangen terwijl de meetpennen zijn verbonden.
• Wees voorzichtig tijdens het werken met spanningen boven 60V gelijkstroom of 25V wisselstroom RMS. Dergelijke spanningen vormen een schokgevaar.
• Om onjuiste uitlezing die tot een elektrische schok kan leiden, te voorkomen, dient u de batterijen te vervangen als de indicatie voor een lage batterijspanning wordt weergegeven.
• Tenzij u spanning meet, dient u de voeding uit te schakelen en volledig af te sluiten alvorens de weerstand te meten.
• Houd u altijd aan lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke bescherming om letsel als gevolg van een schok of vlamboog te voorkomen bij blootstelling aan gevaarlijke geleiders die onder spanning staan.
• De MM500 is verzegeld om te voldoen aan IP67-certificering. Er zijn geen door de gebruiker te onderhouden onderdelen aanwezig.

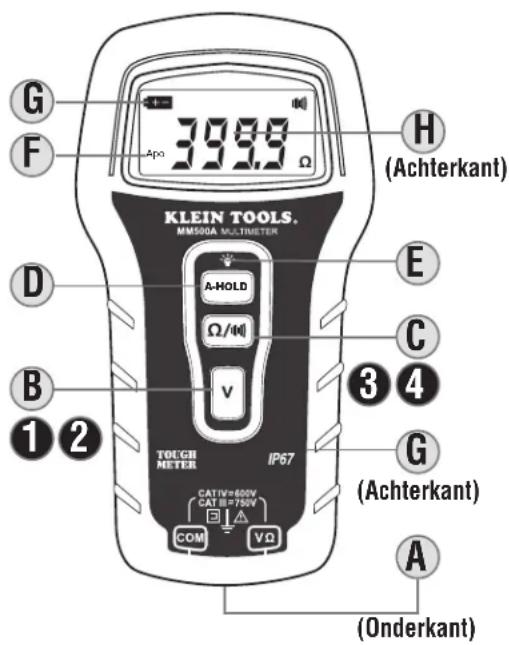

FUNCTIES

MEER INFORMATIE OVER DE FUNCTIES

A. ⚠Gebruik draden met de juiste veiligheidsclassifi catie.

⚠️ Meet niet meer dan 750V.

B. Spanningskeuzeknop

- Automatische detectie van wisselstroom of gelijkstroom

C. Weerstandsknop / Continuiteitsknop

- Hiermee selecteert u de weerstands- of continuïteitsfuncties

D. Auto Hold

• Druk op de knop "A-HOLD"

- Auto Hold legt de eerste stabiele weergegeven waarde vast tot er een nieuwe stabiele waarde is gemeten. De meter legt vervolgens de nieuwe waarde vast en laat een piep horen (V- en Ohm-functie).

E. Achtergrondverlichting

- Houd de knop "A-Hold" ingedrukt als u de verlichting wilt in- of uitschakelen. OPMERKING: Het gebruik van verlichting gaat ten koste van de levensduur van de batterij.

F. Automatisch uitschakelen

- Apparaat wordt uitgeschakeld na 30 minuten niet te

zijn gebruikt.

• Druk op "V" of "Ω / ■■" om het apparaat weer in te schakelen (ontwaken).
• De APO-timer wordt opnieuw ingesteld wanneer er een "V"- of "Ω"-meting wordt verricht.
• Als u de knop "V" of "Ω / [IMAGE]" gedurende één seconde ingedrukt houdt terwijl u het apparaat inschakelt, wordt Automatisch uitschakelen gedeactiveerd.

G. Batterijen vervangen

• Als de indicatie +- op het LCD-scherm wordt weergegeven, moeten de batterijen worden vervangen.
• Verwijder de schroeven aan de achterkant en vervang de 2 AAA-batterijen.

H. Meetpennen opbergen / Testen van contactdozen

• Controleer, wanneer u de meetpennen wilt opbergen, of de kraag van de meetpen in het meetpenkanaal past en druk de meetpen vervolgens omlaag.
• Schuif bij het testen van contactdozen de meetpennen vanaf de bovenkant van de eenheid in de meetpenhouder. De meetpenhouder is gemaakt met een afstand om het testen van contactdozen te vergemakkelijken.

INSTRUCTIES VOOR HET GEBRUIK VAN DE FUNCTIES

1. Wisselspanning: < 750V

2. Gelijkspanning: < 750V

3. Weerstand: < 4KΩ

• Druk op de knop "V" voor de spanningsfunctie als de eenheid is uitgeschakeld of als deze zich in de modus "Ω" bevindt.
• Bevestig de RODE draad aan de ingang "V Ω" en de ZWARTE draad aan COM.
• De wisselspanning wordt automatisch gedetecteerd en op het scherm weergegeven.

• Schakel de eenheid uit door de knop "V" of "Ω / 📄" gedurende één seconde in te drukken.

• Druk op de knop "V" voor de spanningsfunctie als de eenheid is uitgeschakeld of als deze zich in de modus "Ω" bevindt.

• Bevestig de RODE draad aan de ingang "V Ω" en de ZWARTE draad aan COM.
• De gelijkspanning wordt automatisch gedetecteerd en op het scherm weergegeven.

• Schakel de eenheid uit door de knop "V" of "Ω / gedurende één seconde in te drukken.

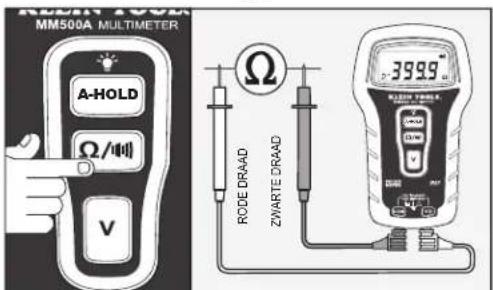

• Meet weerstand AMET in een stroomkring die onder spanning staat.

• Druk een keer op de knop " Ω / ■■■ " voor de weerstandsfunctie als de eenheid is uitgeschakeld of als deze zich in de modus " V " bevindt.
• Bevestig de RODE draad aan de ingang "VΩ" en de ZWARTE draad aan COM.
• Op het scherm wordt de weerstand weergegeven.

• Schakel de eenheid uit door de knop "V" of "Ω / " gedurende één seconde ingedrukt te houden.

• Continuïteit


- Druk op de knop "Ω / ■ um continuitteit te selecteren. Het symbool " ■ " wordt op het LCD-scherm weergegeven.

- Er klinkt een zoemer en het RODE lampje gaat aan als de gemeten waarde minder is dan 25 Ω.

- Schakel de eenheid uit door de knop "V" of "Ω / ⚪‖" gedurende één seconde in te drukken.

ELEKTRISCHE SPECIFICATIES

Gelijkspanningsmeting

Meetbereik Resolutie Nauwkeurigheid
± 1 tot 399,9 0,1V		± (0,5% + 3 cijfers)
± 400 tot 599 1V
± 600 tot 750 1V ± (0,5% + 5 cijfers)

Overspanningsbeveiliging: 750V

Ingangsimpedantie: >10MΩ

Weerstandsmeting (Ohm)

Meetbereik Resolutie Nauwkeurigheid
0 tot 399 0,1Ω		± (0,8% + 4 cijfers)
0,4k tot 4kΩ 0,001KΩ

Overspanningsbeveiliging: 600V

Wisselspanningsmeting

Meetbereik Resolutie Nauwkeurigheid
1 tot 399,9 0,1	V	± (1,2% + 5 cijfers)
400 tot 599 1	V
600 tot 750 1	V ± (1,2% + 8	cijfers)

Overspanningsbeveiliging: 750V

Frequentie: 50 tot 60 Hz

Ingangsimpedantie: >10MΩ

Respons: gemiddeld

Continuïteitstest

Overspannings-beveiliging	Nullastspanning Toon
600V Circa 0,44V <	25Ω

GARANTIE

Schakel het instrument uit en koppel de testdraden los. Reinig het instrument met behulp van een vochtig doekje. Gebruik geen agressieve schoonmaak- of oplosmiddelen.

Verwijder de batterijen wanneer het instrument gedurende langere tijd niet wordt gebruikt. Niet blootstellen aan hoge temperaturen of aan vocht. Wanneer het instrument enige tijd is bewaard onder extreme omstandigheden, die de grenzen overschrijden van wat in het hoofdstuk Specificaties is aangegeven, dan dient het instrument vóór gebruik eerst te worden teruggebracht naar normale gebruiksomstandigheden.

WEGGOOIEN / RECYCLEN

Deponeer de uitrusting en bijbehorende accessoires niet in de vuilnisbak. De onderdelen dienen op de juiste wijze te worden verwijderd conform de regelgeving ter plekke.
