MANUAL DE USUARIO VARIO 2000I SDMO

Manual de utilización y mantenimiento (Traducción de la información original)

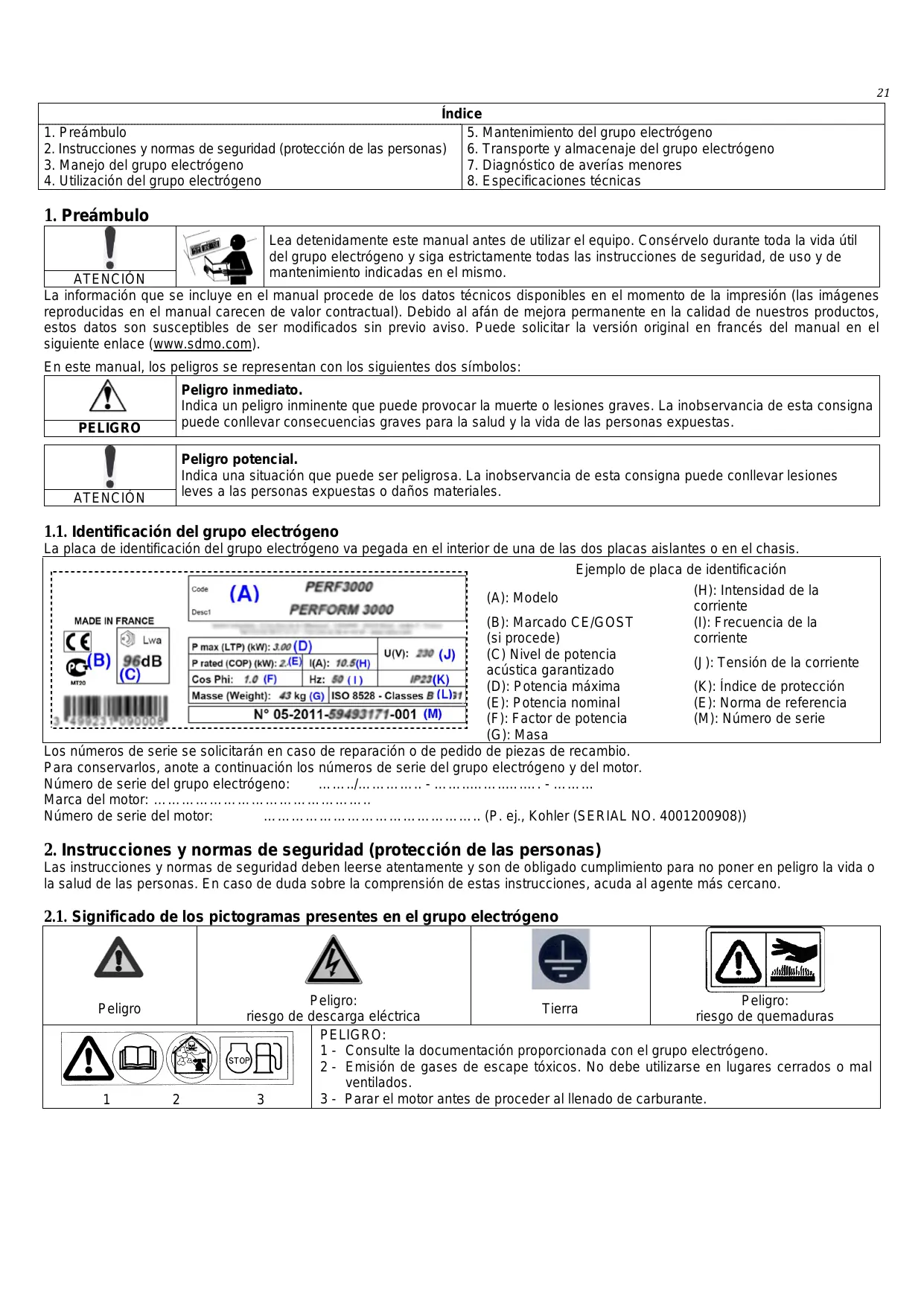

1. Preámbulo 5. Mantenimiento del grupo electrógeno 2. Instrucciones y normas de seguridad (protección de las personas) 6. Transporte y almacenaje del grupo electrógeno 3. Manejo del grupo electrógeno 7. Diagnóstico de averías menores 4. Utilización del grupo electrógeno 8. Especificaciones técnicas

Lea detenidamente este manual antes de utilizar el equipo. Consérvelo durante toda la vida útil del grupo electrógeno y siga estrictamente todas las instrucciones de seguridad, de uso y de mantenimiento indicadas en el mismo.

ATENCIÓN La información que se incluye en el manual procede de los datos técnicos disponibles en el momento de la impresión (las imágenes reproducidas en el manual carecen de valor contractual). Debido al afán de mejora permanente en la calidad de nuestros productos, estos datos son susceptibles de ser modificados sin previo aviso. Puede solicitar la versión original en francés del manual en el siguiente enlace (www.sdmo.com).

En este manual, los peligros se representan con los siguientes dos símbolos: Peligro inmediato. Indica un peligro inminente que puede provocar la muerte o lesiones graves. La inobservancia de esta consigna puede conllevar consecuencias graves para la salud y la vida de las personas expuestas.

PELIGRO Peligro potencial.

Indica una situación que puede ser peligrosa. La inobservancia de esta consigna puede conllevar lesiones leves a las personas expuestas o daños materiales.

1.1. Identificación del grupo electrógeno

La placa de identificación del grupo electrógeno va pegada en el interior de una de las dos placas aislantes o en el chasis. Ejemplo de placa de identificación (H): Intensidad de la (A): Modelo corriente (B): Marcado CE/GOST (I): Frecuencia de la (si procede) corriente (C) Nivel de potencia (J): Tensión de la corriente acústica garantizado (D): Potencia máxima (K): Índice de protección (E): Potencia nominal (E): Norma de referencia (F): Factor de potencia (M): Número de serie (G): Masa Los números de serie se solicitarán en caso de reparación o de pedido de piezas de recambio. Para conservarlos, anote a continuación los números de serie del grupo electrógeno y del motor. Número de serie del grupo electrógeno: ……../………….. - ……..……..….…. - ……… Marca del motor: ……………………………………….. Número de serie del motor: ……………………………………….. (P. ej., Kohler (SERIAL NO. 4001200908))

2. Instrucciones y normas de seguridad (protección de las personas)

Las instrucciones y normas de seguridad deben leerse atentamente y son de obligado cumplimiento para no poner en peligro la vida o la salud de las personas. En caso de duda sobre la comprensión de estas instrucciones, acuda al agente más cercano.

2.1. Significado de los pictogramas presentes en el grupo electrógeno

Peligro: Tierra riesgo de descarga eléctrica riesgo de quemaduras PELIGRO: 1 - Consulte la documentación proporcionada con el grupo electrógeno. 2 - Emisión de gases de escape tóxicos. No debe utilizarse en lugares cerrados o mal ventilados. 3 - Parar el motor antes de proceder al llenado de carburante. 3

2.2. Consignas generales

Los grupos electrógenos de la gama público generalista (no profesional) están reservados exclusivamente para un uso doméstico; no deben ser utilizados por profesionales en el marco de su actividad. No deje nunca que otras personas utilicen el grupo electrógeno sin haberles dado antes las instrucciones necesarias. No permita en ningún caso que los niños toquen el grupo electrógeno, ni siquiera apagado, y evite hacer funcionar el grupo electrógeno en presencia de animales (miedo, nerviosismo, etc.). En cualquier caso, respete los reglamentos locales vigentes sobre el uso de grupos electrógenos.

2.3. Riesgos de electrocución

RIESGO DE ELECTROCUCIÓN Los grupos electrógenos suministran corriente eléctrica durante su uso, siga las legislaciones en vigor y las recomendaciones de instalación y de uso indicadas en este manual. No conecte el grupo electrógeno directamente a otras fuentes de potencia (por PELIGRO ejemplo, a la red de distribución pública): instale un inversor de fuentes. Para todas las conexiones, utilice cable con recubrimiento plástico, flexible y resistente, acorde con la norma IEC 60245-4 o cables equivalentes y garantice su mantenimiento en perfecto estado. Respete las longitudes de cable indicadas en la tabla del apartado "Sección de cables". Conecte los materiales de clase I al grupo electrógeno con un cable equipado con un conductor de protección PE (verde y amarillo); este conductor de protección no es necesario para los materiales de clase II. Utilice sólo un aparato eléctrico de clase I por toma eléctrica. Según las condiciones de uso (A, B o C) respete también las siguientes medidas de protección: A - Si el grupo electrógeno se entrega sin un dispositivo de protección diferencial integrado,’(versión estándar con neutro aislado del borne de puesta a tierra del grupo electrógeno): - Utilice un dispositivo diferencial calibrado a 30 mA en la salida de cada toma eléctrica del grupo electrógeno (coloque cada dispositivo a menos de 1 m del grupo electrógeno y protéjalo de la intemperie). - En caso de uso ocasional de uno o varios aparatos móviles o portátiles, no es necesario conectar el grupo electrógeno a la toma de tierra. B - Si el grupo electrógeno se entrega con un dispositivo de protección diferencial integrado,’(versión con neutro alternador conectado al borne de puesta a tierra del grupo electrógeno – para un uso en esquema TN o TT) - En caso de alimentación de una instalación temporal o semipermanente (obra, espectáculo, feria, etc.), conecte el grupo electrógeno a la toma de tierra*. - En caso de alimentación de una instalación fija (por ejemplo, en modo auxiliar, para paliar un fallo en la red eléctrica), la conexión eléctrica del grupo electrógeno debe realizarla un electricista cualificado y que siga la normativa aplicable en el lugar de instalación. C- Aplicaciones móviles (por ejemplo: grupo electrógeno instalado en un vehículo que se desplaza) Los grupos electrógenos están pensados para funcionar de forma estacionaria. No pueden ser instalados sobre un vehículo u otro equipo móvil sin un estudio previo para valorar las distintas especificidades de instalación y uso del grupo electrógeno. No debe utilizarse en movimiento. Si no es posible conectar el grupo a una toma de tierra, conecte el borne de toma de tierra del grupo a la masa del vehículo. No toque nunca los cables pelados ni las conexiones desenchufadas. No manipule nunca un grupo electrógeno con las manos o los pies húmedos. No exponga nunca el material a proyecciones de líquido o a la intemperie ni lo deje sobre un suelo mojado. En caso de duda sobre la instalación, póngase en contacto con el agente más cercano. * Para establecer la conexión a tierra del grupo, fije un hilo de cobre de 10 mm2 a la toma de tierra del grupo electrógeno y a un piquete de tierra de acero galvanizado hundido 1 metro en el suelo.

2.3.1 Elección de los cables de conexión (sección de los cables)

Respete las secciones y las longitudes recomendadas en esta tabla a la hora de realizar la instalación o en caso de utilizar alargos eléctricos. Monofásico Trifásico Tipo de grupo electrógeno: 10 A 16 A 32 A 10 A 16 A Tipo de toma del grupo electrógeno: mm² AWG mm² AWG mm² AWG mm² AWG mm² AWG Sección de cable recomendada: 0 a 50 m 4 10 6 9 10 7 1,5 14 2,5 12 Longitud del 51 a 100 m 10 7 10 7 25 3 2,5 12 4 10 cable utilizado 101 a 150 m* 10 7 16 5 35 2 4 10 6 9 *Esta longitud de cable es la longitud máxima admitida y no debe superarse. Modo de colocación = cables sobre bandeja de cables o bandeja no perforada/Caída de tensión admisible = 5 %/Multiconductores/Tipo de cable PVC 70 °C (ejemplo H07RNF)/Temperatura ambiente =30 °C.

2.4. Riesgos relacionados con los gases de escape

RIESGO DE INTOXICACIÓN El óxido de carbono presente en los gases de escape puede ser mortal si la tasa de concentración es muy elevada en la atmósfera que se respira. Utilice siempre el grupo PELIGRO electrógeno en un recinto bien ventilado donde no puedan acumularse los gases. Por motivos de seguridad y con objeto de garantizar un óptimo funcionamiento del grupo electrógeno, se requiere una ventilación adecuada (riesgo de intoxicación, sobrecalentamiento del motor y accidentes o daños a los materiales y a los bienes circundantes). Si es necesario realizar alguna tarea dentro de un edificio, deben evacuarse los gases de escape hacia el exterior y prever una ventilación apropiada de manera que las personas o los animales presentes no resulten afectados.

2.5. Riesgos de incendio

PELIGRO RIESGO DE INCENDIO No utilice nunca el grupo electrógeno en entornos en los que haya productos explosivos (riesgo de chispas). Aleje cualquier producto inflamable o explosivo (gasolina, aceite, trapos, etc.) durante el funcionamiento del grupo electrógeno. No cubra nunca el grupo electrógeno con ningún material durante su funcionamiento o justo después de su parada: espere a que se enfríe el motor (mínimo 30 min.).

2.6. Riesgos de quemaduras

No toque nunca el motor ni el silenciador de escape durante el funcionamiento del grupo electrógeno o justo después de pararse. Espere a que se haya enfriado el motor antes de realizar cualquier intervención (mínimo 30 minutos).

ATENCIÓN El aceite caliente produce quemaduras, evite el contacto directo con la piel. Asegúrese de que el sistema no está bajo presión antes de cualquier intervención. No arranque ni haga girar el motor sin el tapón de llenado de aceite (riesgo de expulsión de aceite).

2.7. Instrucciones para la protección del medio ambiente

Vacíe el aceite del motor en un recipiente previsto para tal fin. No lo tire nunca directamente al suelo. Evite en la medida de lo posible la reverberación de sonidos en las paredes u otras construcciones (amplificación del volumen). Si el silenciador de escape del grupo no lleva incorporado un apagachispas y debe utilizarse el grupo electrógeno en zonas boscosas, de monte o campos de hierba, desbroce una zona amplia y asegúrese de que las chispas no provoquen incendios. Cuando el grupo electrógeno está fuera de servicio (fin de vida útil del producto), llévelo a un punto de recogida selectiva de residuos.

3. Manejo del grupo electrógeno

3.1. Leyenda de las ilustraciones Las ilustraciones de la portada permiten identificar los distintos elementos del grupo electrógeno. Los procedimientos del manual hacen referencia a estos puntos mediante letras y números: por ejemplo, "A–1" le remite a la marca 1 de la figura A.

Trampilla de inspección Grifo de carburante Deslizador de ventilación del depósito de carburante Tapón del depósito de carburante Estrangulador Lanzador reenrollador Toma eléctrica Modo MÁX-ECO

Tapa de la trampilla de inspección

Tapón de llenado y vaciado de aceite

Nivel máximo de llenado de aceite

Tapa del filtro de aire

Elemento filtrante Limpieza del elemento filtrante

Bomba de presurización del depósito

Pilotos luminosos A. B. C.

Piloto de funcionamiento

Piloto de sobrecarga Piloto de seguridad del aceite

Toma de 12 V (si las lleva)

Tapa de acceso a la bujía Silenciador 1 2

Deslizador de ventilación del depósito de carburante: ON/OFF Bomba de presurización del depósito

Tamiz de carburante Nivel máximo de llenado de carburante

Tapa de acceso a la bujía

3.2. Primera puesta en servicio

En el momento de la recepción del grupo electrógeno, compruebe el buen estado del material y la totalidad del pedido. Si el grupo electrógeno lleva una brida de transporte situada bajo el motor, retírela. Llene el depósito de aceite (si es necesario) y de carburante y conecte la batería (si dispone de ella). Al conectar la batería (si existe), no se deben invertir los bornes positivo y negativo: la inversión puede ocasionar graves daños en el equipo eléctrico. Algunos grupos electrógenos requieren un tiempo de rodaje. Póngase en contacto con su agente más cercano para más información.

4. Utilización del grupo electrógeno

ATENCIÓN Antes de cualquier uso es necesario entender cómo funcionan todos los comandos y maniobras.

Para realizar una parada de urgencia del grupo electrógeno, cierre la llave de carburante. Este grupo electrógeno está pensado para cubrir necesidades puntuales y está destinado únicamente a un uso doméstico.

4.1. Elegir el emplazamiento de uso

Los grupos electrógenos están pensados para funcionar de forma estacionaria. No pueden ser instalados sobre un vehículo u otro equipo móvil sin un estudio previo para valorar las distintas especificidades de instalación y uso del grupo electrógeno. No debe utilizarse en movimiento.

Seleccione un lugar limpio, con buena ventilación y protegido de la intemperie.

Coloque el grupo electrógeno sobre una superficie plana y horizontal lo suficientemente resistente para que el grupo electrógeno no se hunda (la inclinación del grupo en cualquier dirección no debe superar los 10°). La alimentación de aceite y carburante no debe estar cerca del grupo electrógeno si está en funcionamiento o si el grupo electrógeno todavía está caliente.

4.2. Compruebe el buen estado general del grupo electrógeno (tornillería, mangueras)

Antes de cada arranque y después de cada uso, inspeccione el conjunto del grupo electrógeno para localizar cualquier avería o signo de deterioro.

Compruebe todos los tubos y tubos flexibles para asegurarse de su buen estado y de la ausencia de fugas.

La sustitución de los tubos o tubos flexibles debe llevarla a cabo un especialista. Póngase en contacto con su agente más cercano. Apriete todos los tornillos que tengan juego. El apriete de las bujías de encendido debe llevarlo a cabo un especialista. Póngase en contacto con su agente más cercano.

4.3. Comprobar el nivel de aceite y proceder al llenado del depósito en caso necesario

Antes de poner en marcha el grupo electrógeno, compruebe siempre el nivel de aceite del motor.

Rellene con el aceite recomendado (consulte § Características), con un embudo, hasta el límite superior del indicador.

Abra la trampilla de observación (fig. A – 2).

Desenrosque el tapón de llenado de aceite (fig. B - 2) Compruebe el nivel de aceite: grupo electrógeno en un lugar plano, el aceite debe quedar a ras del cuello de llenado. Rellene si es necesario con ayuda del embudo. Vuelva a enroscar el tapón de llenado. Limpie el exceso de aceite con un trapo limpio. Cierre la trampilla de inspección.

4.4. Comprobar el nivel de carburante y proceder al llenado del depósito en caso necesario

El llenado del depósito de carburante debe llevarse a cabo con el motor apagado y de conformidad con las instrucciones de seguridad y la normativa vigente.

Antes de abrir el tapón del depósito de carburante, sitúe siempre el cursor de aireación en la posición ON.

Cierre la llave de carburante (A–3).

Sitúe en cursor de aireación del depósito de carburante en la posición ON (A–4 & C–1). Desenrosque el tapón del depósito de carburante (A–5). Compruebe visualmente el nivel de carburante (C–3). En caso necesario, llene el depósito: Llene el depósito hasta el máximo, utilice un embudo y preste atención para no derramar el carburante. Utilice solamente carburante limpio sin presencia de agua. (SP95-E10; SP95-E15; SP-95-E85 prohibido) No llene demasiado el depósito (no debe haber carburante en el cuello de llenado). Una vez lleno, compruebe que el tapón del depósito esté bien cerrado. Si se ha derramado carburante, asegúrese de que se haya secado y se hayan disipado los vapores antes de ATENCIÓN proceder a la puesta en marcha del grupo electrógeno. Vuelva a enroscar el tapón en el depósito de carburante. Sitúe en cursor de aireación del depósito de carburante en la posición ‘O OFF’.

4.5. Poner en marcha el grupo electrógeno

Para volver a poner en marcha el grupo electrógeno después de un paro de más de 10 minutos o si el carburante ha bajado a menos de la mitad del depósito, presurice el depósito de carburante con la bomba de presurización.

Coloque el deslizador de ventilación del depósito de carburante en la posición ON (A–4 & C–1).

Abra el grifo de carburante (A–3). Coloque el tirete del estrangulador (A–6) en la posición "

Tire una vez del lanzador re-enrollador (A-7) lentamente hasta notar resistencia y déjelo recuperarse suavemente.

Seguidamente tire rápidamente y con fuerza del lanzador re-enrollador hasta que el motor arranque. Nota: Durante la primera puesta en marcha o después de un almacenamiento prolongado, puede ser necesario intentarlo hasta una decena de veces. Coloque lentamente el estrangulador en la posición "

" y deje que el grupo electrógeno gire unos minutos antes de utilizarlo.

4.5.1 Utilice la bomba de presión del depósito

El depósito de carburante debe presurizarse con ayuda de la bomba: después de una parada de más de 10 minutos del grupo electrógeno. si el nivel de carburante ha bajado a menos de la mitad del depósito. La bomba de presurización del depósito no debe accionase más de una decena de veces.

No utilizar nunca la bomba de presurización del depósito de carburante si el nivel del mismo es superior a la mitad del depósito o mientras el grupo electrógeno esté en funcionamiento (podría dañarse el grupo electrógeno).

Coloque el deslizador de ventilación del depósito de carburante en OFF (C–1).

Accione la bomba de presurización del depósito (C–2), diez veces como máximo. Haga arrancar el grupo electrógeno dejando el deslizador de ventilación del depósito de carburante en OFF. Cuando el grupo electrógeno se haya puesto en marcha coloque el deslizador de ventilación del depósito de carburante a ON. Coloque lentamente el estrangulador en la posición "

" y deje que el grupo electrógeno gire unos minutos antes de utilizarlo.

4.6. Utilizar la electricidad facilitada

Compruebe que se haya encendido el piloto de funcionamiento (A–11, A).

Active el modo "MÁX" o "ECO" (A–9). Conecte el aparato que va a utilizar a la toma del grupo electrógeno (A–8).

En caso de sobrecarga o cortocircuito, el piloto de funcionamiento (A–11, A) se apaga y el piloto de sobrecarga (A–11, B) se enciende: detenga el grupo electrógeno y suprima la sobrecarga.

4.6.1 Utilice el modo MAX-ECO Este grupo electrógeno incorpora un régimen de motor variable que permite al usuario adaptar el funcionamiento del grupo a sus necesidades. Es el modo MAX-ECO (A–9).

MAX – I : Cuando el botón está en la posición "M MAX" el grupo electrógeno puede responder a una demanda de corriente considerable. ECO – O : La posición "E ECO" resulta útil para cargas pequeñas. El grupo electrógeno consume menos y es más silencioso.

4.6.2 Utilice la toma de 12 V RIESGO DE INTOXICACIÓN O EXPLOSIÓN Siga las recomendaciones del fabricante de la batería. Utilice sólo herramientas aisladas. No utilice nunca ácido sulfúrico ni agua acidificada para recuperar el nivel de electrolito. No coloque nunca la batería cerca de una llama o del fuego.

PELIGRO Ventile siempre correctamente durante el proceso de carga. Algunos modelos de grupos electrógenos incorporan una toma de 12 V (A-12) que puede servir para utilizar aparatos que funcionen únicamente con 12 V, con una batería (del tipo batería de coche) en tampón. Esta toma puede utilizarse, asimismo, para la carga puntual y breve de baterías. El grupo electrógeno no está equipado con un controlador de carga, de modo que la carga no está regulada ni limitada. Respete siempre el tiempo de carga controlando con regularidad la batería con la ayuda de un densímetro (acidímetro). No la deje nunca sin vigilancia. Desconecte siempre la batería del grupo electrógeno una vez que haya finalizado la carga (la carga es permanente, por lo que existe riesgo de daños). No deje la batería conectada al vehículo y no intente en ningún caso arrancar el vehículo durante la carga de la misma. ATENCIÓN Respete las polaridades y conecte los cables antes de poner en funcionamiento el grupo.

Si el grupo electrógeno está en marcha, apáguelo (cf. § Apagar el grupo electrógeno).

Conecte los cables de 12 V a la toma de 12 V del grupo electrógeno y a los bornes de la batería (rojo: +; negro: -). Active el grupo electrógeno. Si el disyuntor se activa, apague el grupo electrógeno y desconecte la batería. Ponga el grupo electrógeno en modo MAX (A-9). Supervise la carga y controle con regularidad la batería. En ese momento se podrán utilizar el resto de tomas del grupo electrógeno. Una vez que haya finalizado el proceso de carga, detenga el grupo electrógeno antes de desconectar los cables de 12 V.

4.7. Apagar el grupo electrógeno

Detenga y desconecte los aparatos.

Deje que el motor gire en vacío durante 1 o 2 min. Cierre la llave de carburante (A–3) y ponga el cursor de aireación del depósito de carburante en "OFF" (A–3). El grupo electrógeno se detendrá. Garantice siempre la óptima ventilación del grupo electrógeno. Tras la detención del grupo, el motor seguirá desprendiendo calor. ATENCIÓN

5. Mantenimiento del grupo electrógeno

Las operaciones de mantenimiento que deben realizarse vienen descritas en la tabla de mantenimiento. La frecuencia viene indicada a título indicativo y para los grupos electrógenos que funcionan con carburante y aceite según las especificaciones indicadas en este manual. Acorte los intervalos de mantenimiento en función de las condiciones de uso del grupo electrógeno y de las necesidades (limpie el filtro de aire con más frecuencia si se utiliza el grupo electrógeno en lugares con mucho polvo).

5.1. Recordatorio de la utilidad

Por motivos de seguridad, el mantenimiento del grupo electrógeno debe efectuarse a conciencia y de manera regular por personas que tengan la experiencia necesaria con las herramientas adecuadas. La garantía quedará excluida especialmente en caso de que no se respeten las recomendaciones de mantenimiento. Si tiene dudas o debe realizar una operación especial, póngase en contacto con su agente más cercano, que podrá asesorarle y resolver sus problemas.

5.2. Tabla de periodicidades de mantenimiento

Operación que debe realizarse al alcanzarse la 1.a de estas circunstancias:

Compruebe el estado general

X Compruebe el nivel

X X X Limpie el filtro-tamiz.

X Sustituya el filtro (si lleva)

X Limpie los tubos y el depósito*

X Limpie el grupo electrógeno

Ajuste el juego* * Operaciones que debe realizar uno de nuestros agentes.

5.3. Realización de las operaciones de mantenimiento

Antes de realizar cualquier operación de mantenimiento: - apague el grupo electrógeno; - desconecte la caperuza de la bujía de encendido.

ATENCIÓN Utilice únicamente piezas originales o equivalentes (riesgo de deterioro del grupo electrógeno). Para llevar a cabo las operaciones de mantenimiento correctamente hay que abrir la cubierta de acceso o desmontar la trampilla de inspección del grupo electrógeno y volver a cerrarlas o montarlas una vez realizadas las operaciones.

5.3.1 Renueve el aceite

El aceite y el filtro usados deben reciclarse o eliminarse según la normativa local vigente. Para efectuar un vaciado más eficaz, se recomienda hacer funcionar el grupo electrógeno unos diez minutos antes para fluidificar el aceite.

Con el motor tibio, retire el tapón de llenado y de vaciado (B–2).

Incline ligeramente el grupo electrógeno para vaciar el aceite en un recipiente adecuado. No se debe recostar del todo el grupo electrógeno sobre un lado. Tras vaciarlo del todo, llene el depósito con el aceite recomendado (cf. § Características), y compruebe el nivel. Si el nivel de aceite es demasiado bajo o demasiado alto podría dañar el motor del grupo electrógeno. Coloque en su sitio el tapón de llenado y vaciado. Compruebe que no haya fugas de aceite. Elimine los restos de aceite con un trapo limpio.

5.3.2 Limpiar el filtro-tamiz.

RIESGO DE EXPLOSIÓN Respete las normativas locales vigentes referentes a la manipulación de productos derivados del petróleo. No fume, no acerque llamas ni provoque chispas. Cerciórese de que PELIGRO los vapores hayan desaparecido antes de proceder al arranque del grupo electrógeno. Durante esta operación sale carburante: disponga un recipiente adecuado.

Cierre la llave de carburante (A–3).

Retire el tapón del depósito de carburante (A–5) y el filtro-tamiz de carburante (C–3). Con una pistola de aire comprimido seco a baja presión, sople el filtro-tamiz de fuera hacia dentro. Límpielo con carburante limpio. Vuelva a colocar en su sitio el filtro-tamiz y enrosque con cuidado el tapón del depósito de carburante.

5.3.3 Sustitución del filtro de carburante

RIESGO DE EXPLOSIÓN Respete las normativas locales vigentes referentes a la manipulación de productos derivados del petróleo. No fume, no acerque llamas ni provoque chispas. Cerciórese de que PELIGRO los vapores hayan desaparecido antes de proceder al arranque del grupo electrógeno. Durante esta operación sale carburante: disponga un recipiente adecuado.

 Cierre la llave de carburante (A–3).

 Tome nota del sentido de montaje del filtro y desmonte el filtro de carburante quitando las abrazaderas de los tubos (C–1/4).  Coloque el filtro de carburante nuevo respetando el sentido de montaje y vuelva a conectar los tubos fijándolos con abrazaderas.  Seque todos los restos de carburante con un trapo limpio y compruebe que no haya fugas. 5.3.4 Limpie o sustituya el filtro de aire No utilice nunca gasolina u otros disolventes fácilmente inflamables para limpiar el elemento del filtro de aire (riesgo de incendio o de explosión). ATENCIÓN

Retire el elemento filtrante (D–2) y compruebe el tipo de suciedad:

Suciedad seca: Suciedad húmeda/aceitosa:

el elemento filtrante con una pistola de aire comprimido seco de baja presión, desde el interior al exterior con movimientos verticales de arriba a abajo, hasta que no queden restos de polvo.

 Sustituya el elemento filtrante.

 Vuelva a colocar en su sitio el elemento filtrante y su tapa.

 Controle es estado del elemento filtrante: cámbielo al menor deterioro de la espuma.

Vuelva a colocar en su sitio el elemento filtrante y su tapa.

5.3.5 Limpie o sustituya la bujía

Abrir la tapa de acceso a la bujía (E–1) y sacar la bujía de encendido con ayuda de la llave de bujías incluida.

Comprobar el estado de la bujía: Si los electrodos están desgastado o si el aislante se ha hendido o descamado:

Coloque la bujía nueva y enrósquela a mano para no dañar la rosca. Con una llave de bujías, apriete 1/2 vuelta una vez asentada la bujía para comprimir la arandela.

Limpie la bujía con un cepillo metálico.

Con una galga de espesor, compruebe la separación de los electrodos: debe estar entre 0,7 y 0,8 mm. Compruebe el estado de la arandela. Coloque la bujía y enrósquela a mano para no dañar la rosca. Con una llave de bujías, apriete 1/8 a 1/4 de vuelta una vez asentada para comprimir la arandela.

5.3.6 Limpiar el grupo electrógeno

No lave nunca el grupo electrógeno con un chorro de agua ni con una limpiadora de alta presión. ATENCIÓN

Elimine el polvo y los restos de suciedad alrededor de los silenciadores de escape (A–14).

Lave el exterior del grupo electrógeno con una esponja y agua con un detergente suave (p. ej., jabón para automóviles). También es posible utilizar una espuma limpiadora seguido de un secado con una bayeta suave y absorbente. Enjuáguelo con la esponja y con agua limpia para eliminar los restos del producto de limpieza.

6. Transporte y almacenaje del grupo electrógeno

6.1. Condiciones de transporte y de manipulación Antes de transportar el grupo electrógeno, compruebe el buen apriete de los tornillos, cierre el grifo de carburante (si existe) y desconecte la batería (si existe). El grupo electrógeno debe transportarse en su posición normal de uso, nunca debe volcarse sobre un lado. La manipulación de un grupo debe realizarse sin movimientos bruscos ni sacudidas y tras haber tomado la precaución de preparar con antelación el lugar de almacenamiento o de uso.

6.2. Condiciones de almacenamiento

Este procedimiento de almacenamiento o de periodo de inactividad debe respetarse si no se utiliza el grupo electrógeno durante un periodo de entre 2 meses y 1 año. Para almacenamientos de duración superior, se recomienda ponerse en contacto con el agente más cercano o arrancar el grupo electrógeno durante unas horas todos los años respetando el procedimiento de almacenamiento resultante. Este operación requiere el añadido de un aditivo de conservación en el depósito de carburante o el vaciado completo del depósito de carburante (utilice un recipiente adecuado).

Abra la trampilla de inspección.

Utilizando un recipiente adecuado y sin cerrar la llave de carburante, abra el tapón del depósito de carburante antes de quitar el filtro de carburante. Espere a que todo el carburante haya salido y esté en el recipiente (vaciado del depósito y de los tubos) y coloque un filtro de carburante nuevo. Cierre el tapón del depósito de carburante, ponga el cursor de aireación en ‘ON’ y utilice el starter (posición marcha el grupo electrógeno. Deje funcionar el grupo electrógeno hasta que se detenga por falta de carburante.

Cierre la llave de carburante y el cursor de aireación (‘OFF’), limpie los restos de carburante y compruebe que no haya fugas.

Con el motor tibio, renueve el aceite. Abra la tapa de acceso a la bujía, retírela (E–2) y vierta unos 3 ml (1 cucharada sopera) de aceite de motor limpio en el cilindro por el orificio de la bujía; a continuación, coloque la bujía en su sitio y cierre la tapa de acceso. Tire 3 o 4 veces del mango del arranque-rebobinador (A–7) para repartir el aceite por los cilindros y protegerlos de la corrosión. Limpie o sustituya el filtro de aire (según su estado) y cierre la trampilla de inspección. Limpie el grupo electrógeno y cúbralo con una funda para protegerlo del polvo. Almacene el grupo electrógeno en un lugar limpio y seco. No lo guarde recostado sobre un lado.

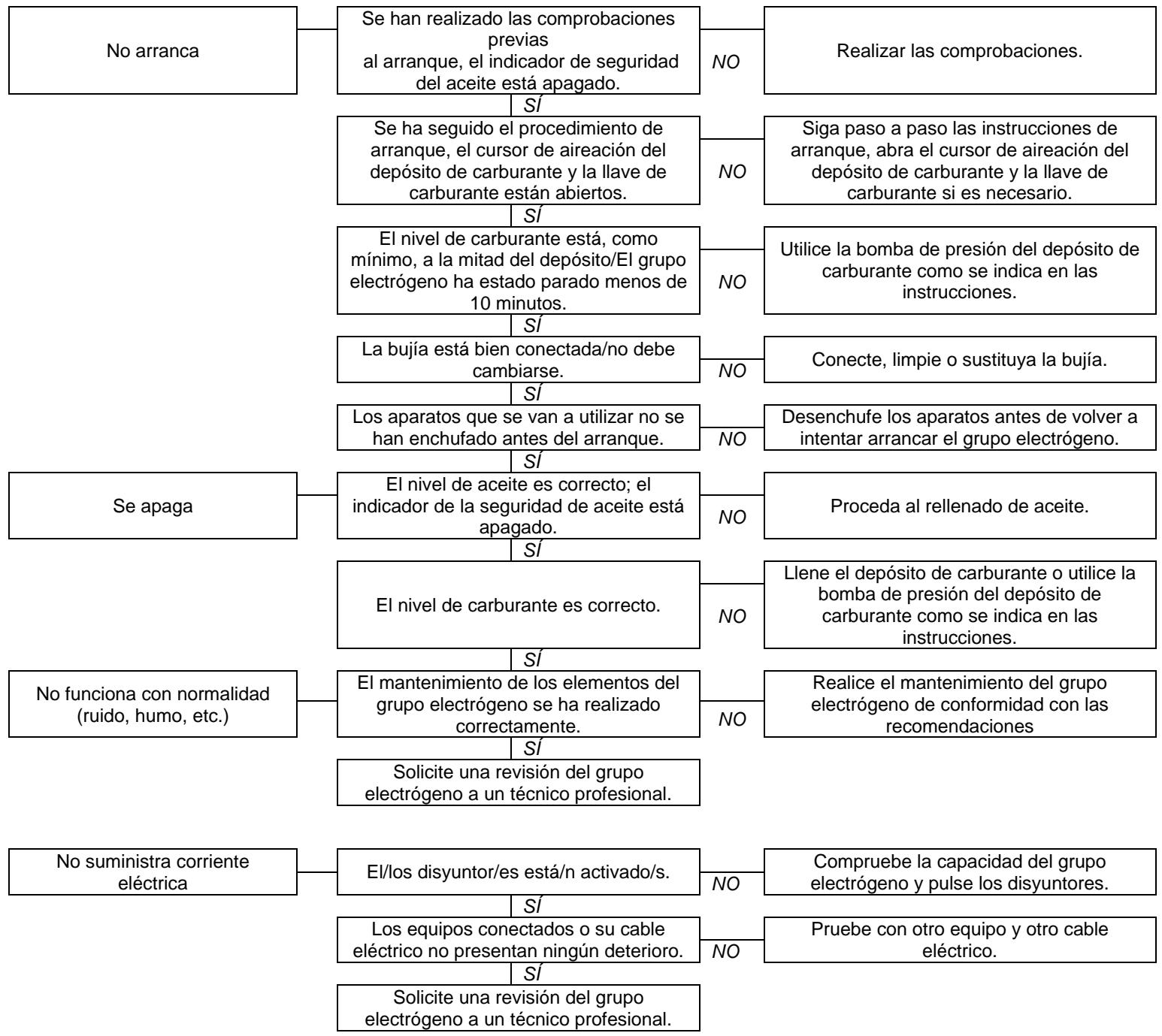

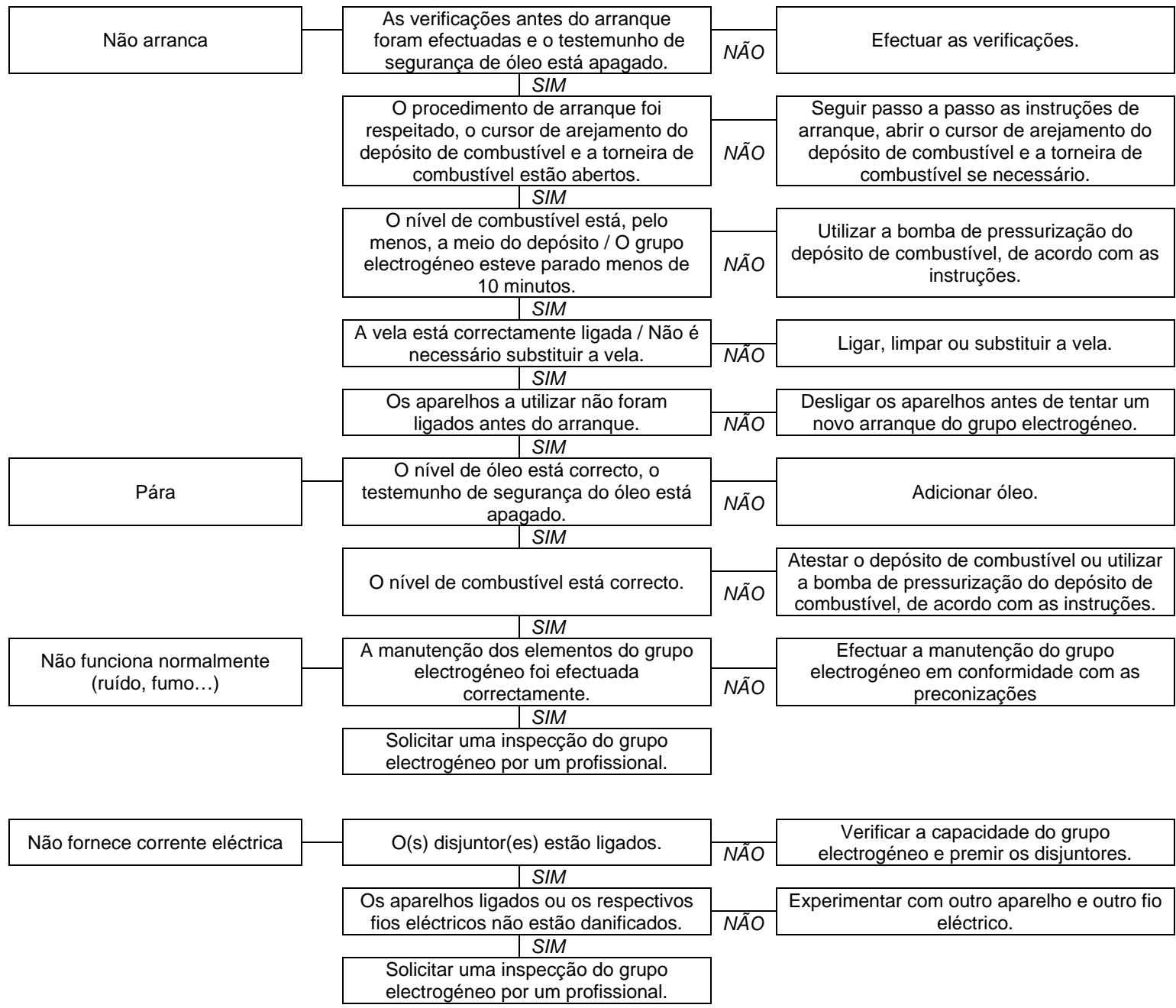

7. Diagnóstico de averías menores

El grupo electrógeno…

Se han realizado las comprobaciones previas al arranque, el indicador de seguridad del aceite está apagado. SÍ Se ha seguido el procedimiento de arranque, el cursor de aireación del depósito de carburante y la llave de carburante están abiertos. SÍ El nivel de carburante está, como mínimo, a la mitad del depósito/El grupo electrógeno ha estado parado menos de 10 minutos. SÍ La bujía está bien conectada/no debe cambiarse. SÍ Los aparatos que se van a utilizar no se han enchufado antes del arranque. SÍ El nivel de aceite es correcto; el indicador de la seguridad de aceite está apagado. SÍ El nivel de carburante es correcto.

No funciona con normalidad

No suministra corriente eléctrica

El mantenimiento de los elementos del grupo electrógeno se ha realizado correctamente. SÍ Solicite una revisión del grupo electrógeno a un técnico profesional.

El/los disyuntor/es está/n activado/s.

SÍ Los equipos conectados o su cable eléctrico no presentan ningún deterioro. SÍ Solicite una revisión del grupo electrógeno a un técnico profesional.

NO NO NO NO NO NO NO NO Realizar las comprobaciones.

Siga paso a paso las instrucciones de arranque, abra el cursor de aireación del depósito de carburante y la llave de carburante si es necesario.

Utilice la bomba de presión del depósito de carburante como se indica en las instrucciones.

Conecte, limpie o sustituya la bujía.

Desenchufe los aparatos antes de volver a intentar arrancar el grupo electrógeno.

Proceda al rellenado de aceite.

Llene el depósito de carburante o utilice la bomba de presión del depósito de carburante como se indica en las instrucciones.

Realice el mantenimiento del grupo electrógeno de conformidad con las recomendaciones

NO Compruebe la capacidad del grupo electrógeno y pulse los disyuntores.

NO Pruebe con otro equipo y otro cable eléctrico.

8. Especificaciones técnicas

8.1. Condiciones de uso Las prestaciones de los grupos electrógenos especificadas se obtienen a partir de las condiciones de referencia estipuladas por la norma ISO 8528-1 (2005):  Presión barométrica total: 100 kPa - Temperatura ambiente del aire: 25 °C (298 K) - Humedad relativa: 30 %. Las prestaciones de los grupos electrógenos se reducen en un 4% aprox. por cada 10 °C de aumento de temperatura o un 1% aprox. por cada 100 m de elevación de altura. Los grupos electrógenos sólo pueden funcionar en modo estacionario.

8.2. Capacidad del grupo electrógeno (sobrecarga)

Antes de conectar y de hacer funcionar el grupo electrógeno, calcule la potencia eléctrica requerida por los aparatos eléctricos (expresada en vatios)*. El total de todas las potencias (en amperios y/o vatios) de los aparatos utilizados simultáneamente no deberá exceder la potencia nominal del grupo en funcionamiento continuo. *Esta potencia eléctrica generalmente viene indicada en la placa de características técnicas o en la placa del fabricante de los equipos. Algunos equipos requieren una mayor potencia durante el encendido. Esta potencia mínima requerida no debe superar la potencia máxima del grupo electrógeno.

8.3. Características

Modelo del material VARIO 1000i Potencia nominal/máxima 900 W / 720 W Nivel de presión acústica a 1 m 79 dB(A) / 0,70 dB(A) (LpA) / incertidumbre de medición Tipo de motor OLYMP ES 38-1 Carburante recomendado / capacidad Gasolina sin plomo (SP95-E10 ; del depósito de carburante -E15 ; -E85 prohibido) / 1,6 L Aceite recomendado/capacidad SAE 15W40 / 0,15 L del cárter de aceite Seguridad de aceite* Sí Corriente alterna / Corriente 230 V – 3,2 A continua Disyuntor** Sí

1850 W / 1480 W VARIO 3000i

2400 W / 2000 W OLYMP ES 100-1

Gasolina sin plomo (SP95-E10 ; E15 ; -E85 prohibido) / 2.8 L OLYMP ES 128-1

Gasolina sin plomo (SP95-E10 ; E15 ; -E85 prohibido) / 3,4 L SAE 15W40 / 0,5 L SAE 15W40 / 0,55 L Sí

230 V – 6,4 A / 12V-5A

230 V – 8,7 A / 12V-5A Sí

2 x 10/16 A – 230 V Tipo de tomas 1 x 10/16 A – 230 V + 1 x 10 A - 12 V NGK : CR7HSA - LG : A7RTC / No NGK : BPR7HSA - LG : E7RTC / No Tipo de bujía/Batería Dimensiones L x an x al 44,8 x 24,8 x 37,5 cm 53 x 28,5 x 45 cm Peso (sin carburante) 12.5 kg 20 kg Este grupo electrógeno también cumple la directiva 97/68/CE sobre emisiones contaminantes.

*Seguridad de aceite: en caso de falta de aceite en el cárter motor o en caso de baja presión de aceite, el dispositivo de seguridad del aceite detiene automáticamente el motor para prevenir cualquier daño. En ese caso, compruebe el nivel de aceite del motor y agregue más en caso necesario antes de buscar otra posible causa de avería.

**Disyuntor: el circuito eléctrico del grupo está protegido por uno o varios interruptores magnetotérmicos, diferenciales o térmicos. En caso de posibles sobrecargas y/o cortocircuitos, puede interrumpirse la distribución de energía eléctrica. Si es necesario, sustituya los disyuntores del grupo electrógeno por los disyuntores con valores nominales y características idénticas.

8.4. Declaración de conformidad CE Nombre y dirección del fabricante:

SDMO Industries - 12 bis rue de la Villeneuve - CS 92848 29228 BREST Cedex 2 – Francia. Descripción del producto:

SDMO Nombre y dirección de la persona autorizada a constituir y conservar el dossier técnico

L. Courtès - SDMO Industries - 12 bis rue de la Villeneuve CS 92848 - 29228 BREST Cedex 2 – Francia. Tipo: 3499231001035 3499231001042 3499231001059

L. Courtès, representante autorizado del fabricante, declara que el producto cumple las directivas europeas siguientes:

2006/42/EC Directiva de máquinas ; 2006/95/EC Directiva de baja tensión ; 2004/108/EC Directiva de compatibilidad electromagnética ; 2000/14/EC Directiva relativa a las emisiones sonoras en el entorno debidas a las máquinas de uso al aire libre. Por la directiva 2000/14/CE: Procedimiento de Nivel de potencia Nivel de potencia acústica Organismo notificado: P asignada: puesta a punto: acústica medido: garantizado (LwA) : 92,5 dB(A) 93 dB(A) 720 W CETIM - BP 67Anexo VI. 94,5 dB(A) 95 dB(A) 1480 W F60304 - SENLIS 94,5 dB(A) 95 dB(A) 2000 W Brest, 01/12/2012 L. Courtès, Director adjunto de estudios y proyectos.

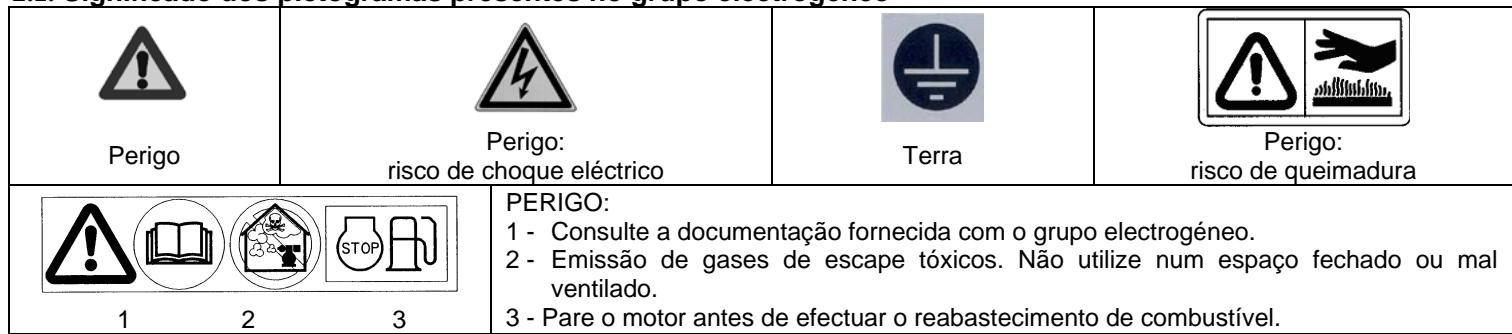

2.1. Significado dos pictogramas presentes no grupo electrogéneo

Indicador de funcionamento

Indicador de sobrecarga Indicador de segurança do óleo

E Comprovar que o indicador de funcionamento se encontra aceso (A–11, A).

Activar o modo ”M MAX” ou “E ECO” (A–9).

Ligar o aparelho a utilizar à tomada do grupo electrogéneo (A–8).

Em caso de sobrecarga ou de curto-circuito, o indicador de funcionamento (A–11, A) apaga-se, acendendo-se o indicador de sobrecarga (A–11, B) : parar o grupo electrogéneo e eliminar a sobrecarga.

4.7. Parar o grupo electrogéneo

Limpar o grupo electrogéneo

L. Courtès, Director-Adjunto de Estudos e Projectos.
