TB20CS - Cortadora de césped MTD - Manual de uso y guía de instrucciones gratis

Tipo de motor	2 tiempos a gasolina
Arranque	Asistencia de arranque primavera
Alimentación	Gasolina
Tipo de corte	Hilo de nylon
Peso	No especificado
Longitud del mango	No especificado
Tipo de mango	Mango en forma de bucle
Depósito de combustible	No especificado
Uso	Recortadora / acabado de césped
Carburador	No especificado
Refrigeración	Aire
Escape	No especificado
Accesorios compatibles	No especificado
Color	No especificado
Fabricación	Fabricado en EE.UU.

Preguntas frecuentes - TB20CS MTD

¿Cómo arrancar el MTD TB20CS?

Para arrancar el MTD TB20CS, asegúrese de que el tanque esté lleno de combustible y que la bujía esté en buen estado. Coloque el interruptor en 'ON', tire del cordón de arranque hasta que el motor arranque.

¿Qué hacer si el motor no arranca?

Si el motor no arranca, verifique el nivel de combustible, la bujía y el filtro de aire. Asegúrese también de que el interruptor esté en posición 'ON'.

¿Cómo mantener la cuchilla del MTD TB20CS?

Para mantener la cuchilla, límpiela después de cada uso y verifique que esté bien afilada. Para afilar la cuchilla, use una muela o una lima y use guantes de protección.

¿Cuál es la capacidad del tanque de combustible?

El MTD TB20CS tiene una capacidad de tanque de combustible de 0,6 litros.

¿Cómo ajustar la altura de corte?

Para ajustar la altura de corte, use la palanca de ajuste ubicada cerca de las ruedas. Muévala hacia arriba o hacia abajo según la altura de corte deseada.

¿Qué hacer si la cortadora no corta correctamente?

Si la cortadora no corta correctamente, verifique que la cuchilla esté bien afilada y que no haya hierba o escombros bloqueando la cuchilla. Asegúrese también de que la altura de corte esté ajustada correctamente.

¿Cómo guardar el MTD TB20CS en invierno?

Para guardar el MTD TB20CS en invierno, vacíe el tanque de combustible, limpie la máquina y guárdela en un lugar seco y a salvo de heladas.

¿Dónde encontrar piezas de repuesto para el MTD TB20CS?

Puede encontrar piezas de repuesto para el MTD TB20CS en minoristas especializados en jardinería, en el sitio web de MTD o en tiendas de bricolaje.

MANUAL DE USUARIO TB20CS MTD

Recortador de 2 Ciclos

Modelo TB20CS

IMPORTANTE: LEA LAS REGLAS DE SEGURIDAD E INSTRUCCIONES DETENIDAMENTE

INTRODUCCION

MUCHAS GRACIAS

Gracias por haber adquirido este gran producto.Esta moderna herramienta motriz de exteriorores está disnada para brindarle muchas horas de serviceoutil. Usted comprobará que es un artefacto que le ahorrora muito trabajo. Este manual del operador le brinda instrucciones de operation de fácil comprensión. Lea todo el manual y siga todas las instrucciones para mantener su nuova herramienta motriz de exteriorores en las mejoras conditiones de funcionaimiento.

REFERENCIAS, ILUSTRACIONES Y ESPECIFICACIONES DEL PRODUCTO

Toda la información, las ilustraciones y las specifications relacionadas en este manual se basan en la información másrecente disponible en elmomento de impresión delmanual. Nos reservamos el Derecho de hacer Cambios enequalquiermomento sin aviso previo.

Copyright © 2004 MTD SOUTHWEST INC. Todos los correchos reservados.

INFORMACION DEL SERVICIO

El servicios de estaunidad, ya sea durante o.afterés del periodocubierto por la garantía,debese ser realizadosolamente por unproveedor de servicios autorizzato yaprobado.Llame 1-800-520-5520 para Obtener una lista de distribuidores de servicios localizados cerca de usted. Para Obtener más detailles sobre suinstitution, visite.nuestro situ en www.troybilt.com.

NO REGRESE SU UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR LA GARANTIA, DEBERA PRESENTAR PRUEBA DE SU COMPRA.

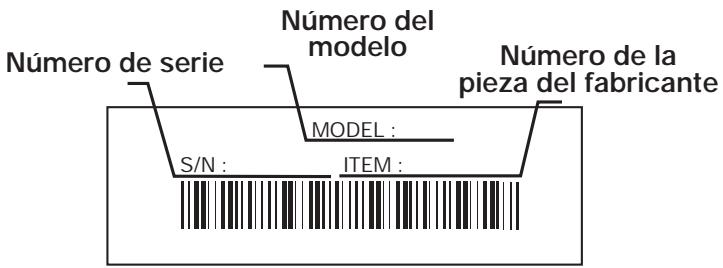

Antes de que empiece a ensamblar su nuevo equipo, por favor ubique la placà que contiene el modelos de la unidad ycribe esta información en el espacio en blancoquiry debajo. Aqui debajo se explicá la眼看a de una placā del modelo.

Copie el número del modelo/

pieza del fabricante aquí:

Copie el número

de série aquí:

Antes de arrancar u operar este equipo, asegürese de leer y comprender bien este manual.

ESTE PRODUCTO ESTA CUBIERTO POR UNA O MAS PATENTES DE EE.UU., OTRAS PATENTES EN TRAMITE.

INDICE DE CONTENIDOS

Llamadas a apoyo al cliente E2

Normas para una operacion segura E3

Conozca su unidad E6

Instrucciones de ensamble E7

Información del aceite y del combustible .E8

Instrucciones de arranque y apagado E9

Instrucciones de operación E10

Instruciones de mantenimiento y reparación . . E12

Limpieza y almacenamento E17

Cuadro de solución de problemas E18

Especificaciones E19

Garantia .E24

Lista de Piezas Contraportada

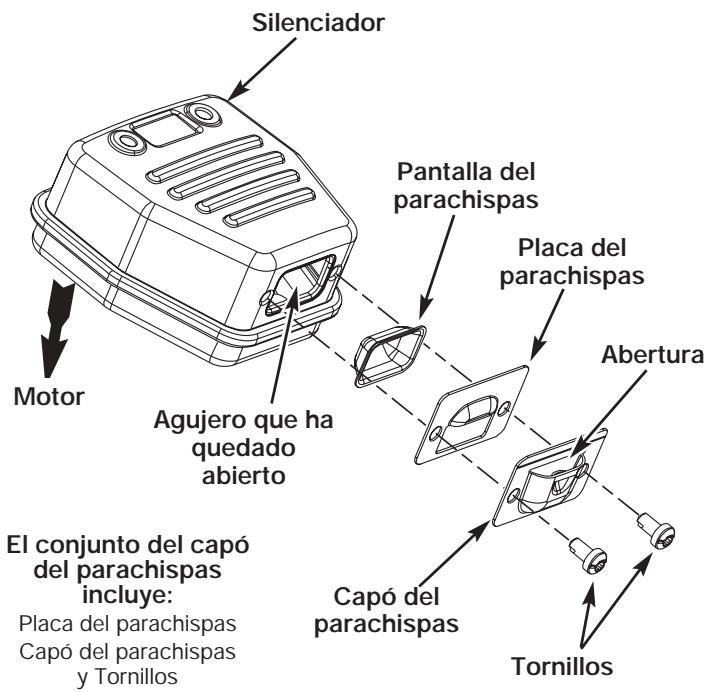

PARACHISPAS

NOTA: Para los usuario en tierras forestales de los EE.UU. y en los Estados de California, Maine, Oregon y Washington. Todos los terrenos forestales de los EE.UU. y el estado de California (Códigos de Recursos Publicos 4442 y 4443), Oregon y Washington,requiren por decreto, que ciertos motores de combustion interna que se hagan的功能ar en zonas bocosas y/o zonas cubiertas por pastizales, esténequipados con un parachispas, que Seanostenidos en Buen estado de funcionalmente o que el motor sea construido, este equipado y seaostenido para evitar incendios. Consulte los reclamantos pertinentes a esos requisitos con las autoridades existales o locales. El incomplimiento de esos requisitosuede responsabilizarle o someterle a la imposacion de una multa.Estaunidad fue equipada en la fabrica con un parachispas. Sirequiree sustitucion, hayuna Pantalla Parachispas disponible, Pieza #753-04689 al contactar el departamento de service.

PROPOSICION 65 DE CALIFORNIA

ADVERTENCIA

LAS EMISIONES DEL MOTOR DE Este PRODUCTO CONTIEN SUBSTANCIAS QUIMICAS QUE EL ESTADO DE CALIFORNIA CONOCEcomo CAUSANTES DECANCER,DEFECTOS DE NACIMIENTO U OTROS DANOS REPRODUCTIVOS.

NORMAS PARA UNA OPERATION SEGURA

Los@simbolos de sécurité seutilizaranpara llamar su atencion sobreposiblespeligos.Los@simbolos de seguridad y sus explicaciones merecen toda su atencion y comprension.Los@simbolos de security no eliminan ningunpeligor porsimismos.Las instrucciono advertencias queofrecen no substituyen las medidas adecuadasde prevencionde accidentes.

SIMBOLO SIGNIFICADO

ALERTA DE SEGURIDAD:

Indica privilego, advertencia o precaución. Debe prestar atencion para evaporar sufir graves lesiones personales. Puede ser utilizesdo+junto conothersimbolosofiguras.

NOTA: Le ofrece informacion o instrucciones que son esencias para la operation o mantenimiento del equipo.

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no hacerlo, el operador y/o los expectadores pueda sufir graves lesiones.

SI TIENE PREGUNTAS, LLAME AL 1-800-520-5520

SIMBOLO SIGNIFICADO

PELIGRO: El no obedecer una advertencia de seguidad可以使ducir a que usted u otheras personas sufran graves lesiones. Siga siempre las precauiones de seguidad para reducir el riesgo de incendio, descarga electrica y lesiones personales.

ADVERTENCIA: El no seguir una advertencia de seguridad puede conducir a que usted u otheras personas sufran lesiones. Siga siempre las precauiones de sécurité para reducir el riesgo de incendio, descarga electrica y lesiones personales.

PRECAUCION: El no seguir una advertencia de seguridad pueda conducir a dano patrimonial o a que usted u除外 personas sufran lesiones personales. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga electrica y lesiones personales.

- IMPORTANTE INFORMATION DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE LA OPERATION

• Lea todas las instrucciones con cuidado. Conozca bien los controlles y el uso correcto de la unidad.
• No opere esta unidad si está cansado, enfermo, o bajo los efectos del alcohol, drogas o medicamentos.
• Los niños y los adolescentes menores de 15 años no deben operar las unidades, excepto por los adolescentes guiados por unadulto.
• Inspeccione launidad antes deutilizarla. Bombie las partes dañadas. Verifique si existen perdidas de combustible. Asegürese de que los sujetadores estén bien colocados y asegurados. Bombie las partes accesarias de corte que estén quebradas, cascadas o danadas de cualquier forma. Asegürese de que el accesorio de corte está bien instalado y ajustado con firmeza. Asegürese de que la proteccion accesoria de corte está bien connectada y colocada según se recomienda.
• Use solo linea de repuesto fabricante del equipo original de 2,03 mm (0,080 pulgadas) de diametro. Nunca use linea con refuerzo de metal, cable, soga, etc. Estas能把 despendere y convertirse en un proyectil peligioso.
• Tenga en cuenta el riesgo de lesiones en la cabeza, manos y pies.

• Oprima el control del regulator y verifique que regrese automatistically a la posicion de minima. Haga todos los ajustes o reparaciones antes de usar la unidad.

• Limpie el area de corte antes de cada uso. Retire todos los objetivos como rocas, vidrios rotos, clavos, alambre o ciura y quales pueda ser despedidos o enredarse en el accesorio de corte. Aleje a todos los niños, expectadores y animales domesticos. Mantenga todos los niños, expectadores y animales domesticos a un radio de por lo menos 15 m (50 pies); aun asie pueda existir un riesgo de objetivos despedidos contra los expectadores. Debe sugerir a los expectadores que usen proteccion ocular. Si alguien se le acerca, pare el motor y el accesorio de corte de inmediato.

ADVERTENCIAS DE SEGURIDAD PARA LOS RECORTADOS A GASOLINA

ADVERTENCIA: La gasolina es muy inflamabile y sus gases peuvent explotar si se encienden. Tome las siguientes precauciones:

• Guarde el combustible en envases que hayan sido disnados y aprobados para el almacenimiento de dichos materiales.
• Antes de llenar el tanque de combustible, apague siempre el motor y espere que se enfrie. No retire nunca la tapa del tanque de combustible ni cargue combustible cuando el motor está caliente. No opere nunca la unidad sin la tapa del combustible colocada firmamente en su lugar. Afloje la tapa del combustible lentamente para disipar la presión del tanque.

NORMAS PARA UNA OPERATION SEGURA

• Mezcle y cargue el combustible en un area exterior bien ventilada donde no haya chispas ni llamas. Quite lentamente la tapa del combustible solo afterwards de apagar el motor. No fume@mientras carga o mezcla el combustible. Limpie de inmediato todo el combustible que se haya cerrado.
• Evite create una fuente de encendido por combustible derramado. No arranque el motor hasta que se hayan disipado los vapeores del combustible.
• Aleje launidad a por lo menos 9,1 m (30 pies) del lugar de energia de combustible antes de arrancar el motor. No fume, mantenga las chispas y las llamas abiertas lejos del aire cuando la energia del combustible opera laidad.

• No arranque ni opere launidad en una sala o edificio cerrado. Los gases de escape de monóxido de carbono peuvent ser letales en un area cerrada. Opere estaunidad sólo en un area exterior bien ventilada.
• Use lentes o gafas de proteccion que cumplan con las normas ANSI Z87.1-1989, y proteccion para sus oidos/audicion cuando opere esta unidad. Use siempre una masca para facial o para protegerse contra el polvo si la operation levanta polvo.
• Use pantalones largos y gruesos y guantes. No vista ropa holgada, alhajas, pantalones cortos, sandalias ni esté descalzo. Asegure suapelablo sobre el nivel del los hombros.
• La proteccion accesoria de corte debe estar siempre colocada en su lugar,mientras opere la unidad.No opere la unidad con las dos lineas de corte extendidas,y la linea correcta instalada.No extienda la linea de corte más alla de la longitud de la proteccion.
  -Estaunidadcuenta conunembrague.El accesorio de corte permaneceestacionario cuando el motor está en marcha lenta.Si no lo hace,hagaajustarlaunidad por un先进技术ode serviceo autorizzato.
• Ajuste la manija en D de acuerdo a su medida para lograr el mejor agarre.
• Asegürese de que el accesorio de corte no está en contacto con ningún objeto antes de arrancar launidad.
• Use launidad únicamente con la luz del día o con buena luz artificial.
• Evite arrancar la unidad accidentalmente. Colóquese en posición de inizio siempre que tire de la cuerda de arranque. El operador y la unidad deben estar en una posición estable al comenzar. Lea las instrucciones de Arranque y Apagado.
• Use la herramiento adecuada. No use esta unidad para ningunaarea para la cuales no ha sido disenada.
• No se estire demasiado. Mantenga siempre una posición y equilibrio adecuados.

• Sostenga siempre la unidad con ambas manos,msteads este en functiOnamento. Sostenga confirmeza tanto el mango como la manija auxiliar.

• Mantenga las manos, la cara y los pies lejos de todas las partesuales. No intente tocar ni detener el accesorio de corte cuando gira.

• No toque el silenciador ni el cilindro. Estas partes se calientan mucho con la operation. Luego de apagarlas permanecen calientes durante un corto tiempo.
• No opere el motor a una velocidad mayor que la necesaria paraURTar, recortar o recortar los bordes. No haga funciona el motor a alta velocidad cuando no está cortando.
• Apague siempre el motor cuando demore el corte o,msteadas camina entre zonas de corte.
• Si golpea o se enreda con某个对象 extraño, apague el motor de inmediato y verifique si hay daños. Repare todos los daños antes de volver a intentar operar la unidad. No opere la unidad si tiene piezas flojas o danadas.
• Apane el motor para realizar todo el mantenimiento, reparaciones o cambio del accesorio de corte u otros accesorios.
• Use solo piezas y accesorios de requesto fabricante del equipo original para esta unidad. Estas piezas estan disponibles en su distribuidor autorizzato. No use piezas, accesorios ni auxiliares que no hayan sido disnados para this unidad. Su uso peutecurar a que el usuario sufra graves lesiones o al dano de la unidad y a la invalidacion de su garantia.
• Mantenga launidad libre de vegetación yotiros materiales. Puede alojarse entre el accesorio de corte y la proteccion.
• Para reducir el riesgo de incendio,Cambie los silenciadores y amortiguadores de chispas defectuosos,mantenga el motor y el silenciador libre de pasto, hojas, grasa excessiva o acumulaciones de carbono.

OTRAS ADVERTENCIAS DE SEGURIDAD

• No guarde nunca la unidad con combustible en el tanque en un edificio donde los gases PODan poder a una llama abierta o a una chispa.
• Espere que el motor se enfrie antes de guardar o transportar la unidad. Asegúrese de que la unidad está segura al transportarla.
• Guarde launidad bajo llave en un lugar adecuado y seco para estar que sea usada por personas no autorizadas y se dañ,月以来 del alcance de los niños.
• Nunca moje ni rocie la unidad con agua ni con ningún除外. Mantenga las manijas secas, limpias y sin residuos. Limpie la unidad bajo de cada uso, lea las instrucciones de Limpieza y Almacenimiento.
• Guarde estas instrucciones. Consultelas con fecuencia y realizables paraenserar aothers uxuarios. Si le presta esta unidad a alguien, prestele también estas instrucciones.

CONSERVE ESTAS INSTRUCCIONES

NORMAS PARA UNA OPERATION SEGURA

SIMBOLOS DE SEGURIDAD E INTERNACIONALES

Este manual del operador describe los simbolos y figuras de seguridad e internaciones que pueda aparecer en este producto. Lea el manual del operador para Obtener informacion completa acerca de la calidad, ensamble, operation yostenimiento y reparacion.

SIMBOLO

SIGNIFICADO

• SIMBOLO DE ALERTA DE SEGURIDAD

llndica exigro, advertencia o precaución. Puede ser utilizdo+junto conothersimbolosofiguras.

• ADVERTENCIA - LEA EL MANUAL DEL OPERADOR

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no hacerlo, el operador y/o los expectadores peuvent sufir graves lesiones.

USE PROTECCION OCULAR Y AUDITIVA

ADVERTENCIA: Los objetos arrojados por la unidad y el ruido fuerte puede causar graves lesiones oculares y perdida auditiva. Utilice proteccion ocular que cumpla con las normas ANSI Z87.1 y proteccion auditiva cuando opere esta unidad. Use una careta completa cuando la necesite.

• MANTENG ALEJADOS A LOS ESPECTADORES

ADVERTENCIA:

Mantenga a todos losexpectadores, en especial a niños y animales domesticos a por lo menos 50 pies (15 m.) del area de corte.

COMBUSTIBLE SIN PLOMO

Use siempre combustible limpio, nuevo y sin plomo.

SIMBOLO

SIGNIFICADO

LOS OBJECTOS DESPEDIDOS Y LA CUCHILLA ROTATIVA PUEDEN CAUSAR GRAVES LESIONES

ADVERTENCIA: No opere esta unidad si la proteccion plastica de linea no está colocada en su lugar. Mantengase alejado del accesorio de corte giratorio.

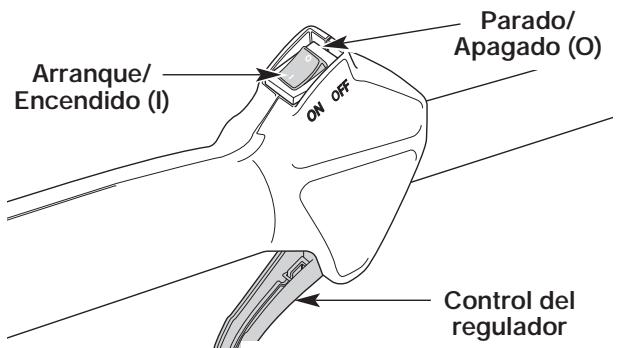

CONTROL DE ENCENDIDO Y APAGADO

ENCENDIDO /ARRANQUE/MARCHA

CONTROL DE ENCENDIDO Y APAGADO

APAGADO o PARADO

• ADVERTENCIA DE SUPERFICIE CALIENTE

No toque un silenciador ni un cilindro caliente. Puede quemarse. Estas partes se calientan mucho con el uso. Luego de apagarse permanecen calientes durante un certo tiempo.

• INDICADOR DE ACEITE

Consulte el manual del operador para Obtener informacion acerca del tipo correcto de aceite.

NORMAS PARA UNA OPERATION SEGURA

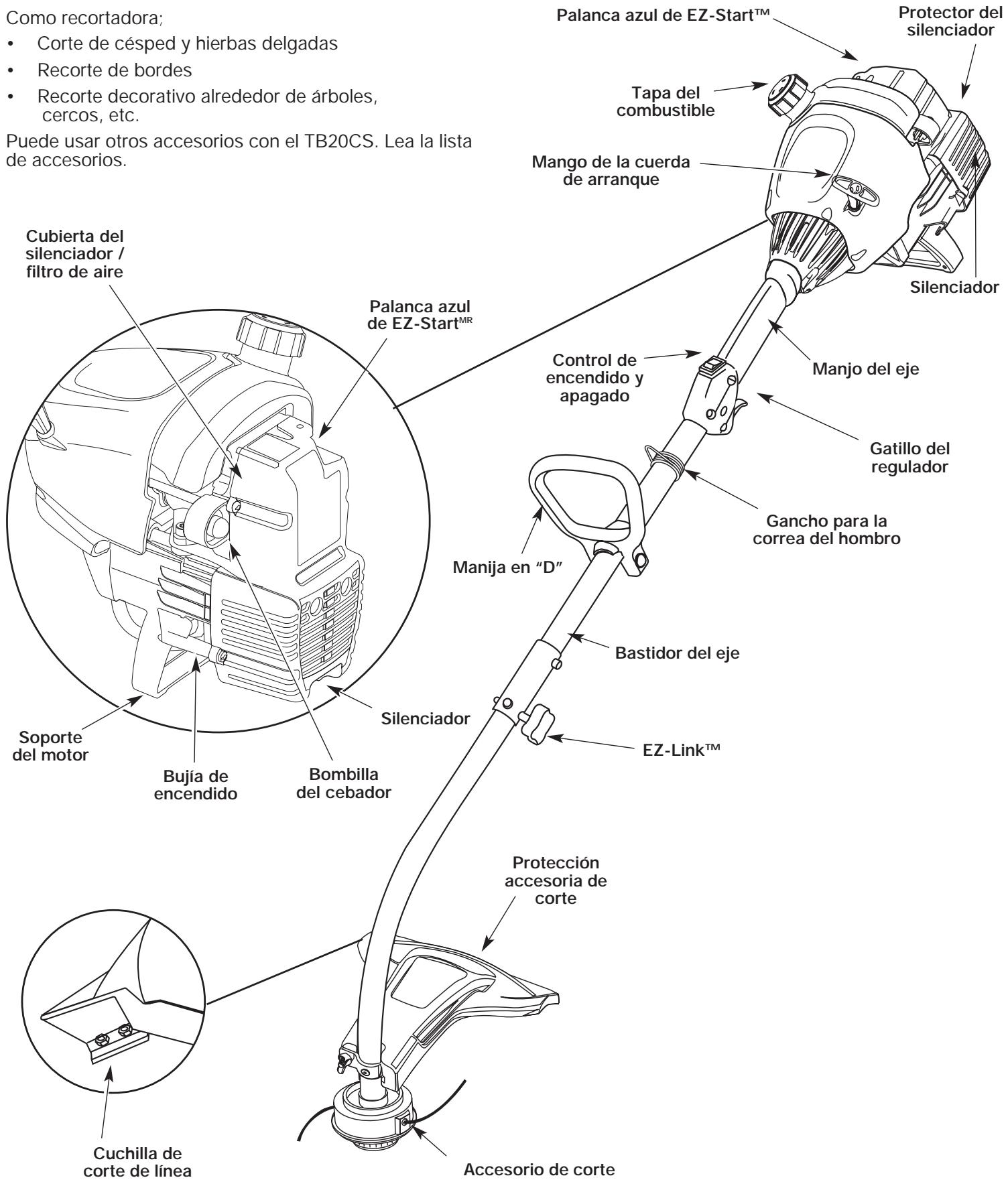

CONOZCA SU UNIDAD

APPLICACIONES

Como recortadora;

Corte de césped y hierbas delgadas
Recorte debordes

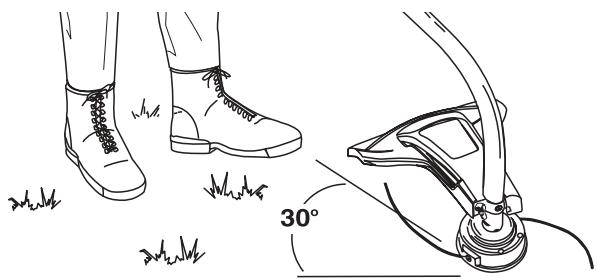

Recorte decorativo alrededor de árboles, cercos, etc.

Puede usarthers accesos con el TB20CS. Lea la lista de accesos.

INSTRUCCIONES DE ENSAMBLE

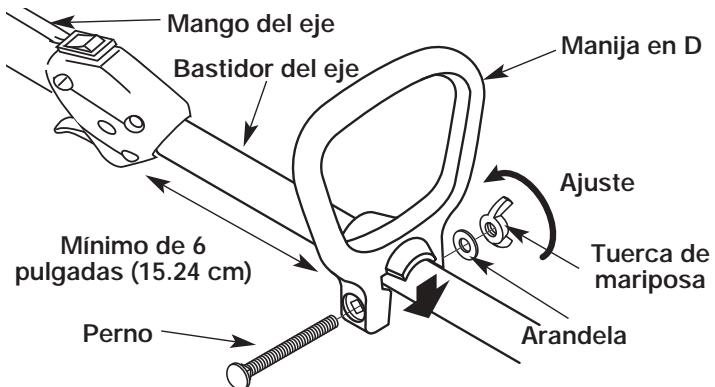

INSTALLACION Y AJUSTE DE LA MANIJA EN D

1. Empuje la manija en D hacía abajo sobre el bastidor del eje de modo que la manija se incline hacía adelante del mango del eje (Fig. 1). El orificio del pero cuadrado de la manija queda hacer la derecha.
2. Coloque el perno del hombre en el orificio cuadrado en la manija y empujelo. Ponga la arandela en el perno al lado izquierdo de la manija y enrosque la tuerca de mariposa en el perno. No la apriete hasta que ajuste el mango.
3. Gire la manija en D para colocar el mango sobre la parte superior del bastidor del eje. Colóquela a por lo menos 6 pulgadas (15.24 cm) del extremo del mango del eje.

Fig. 1

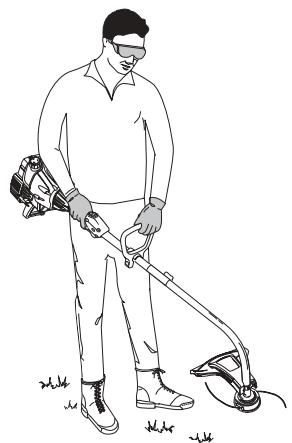

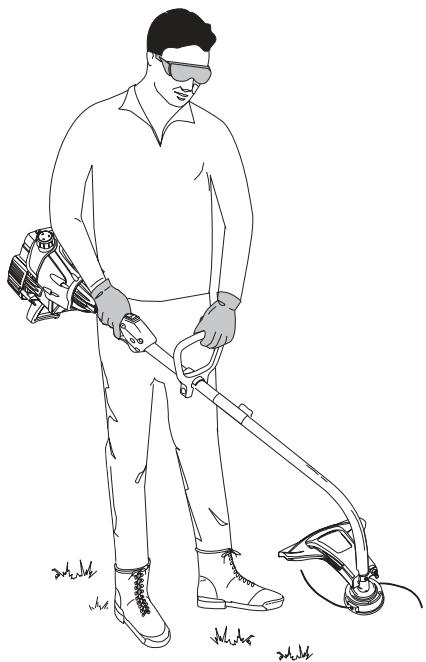

1. Mientras sostiene la unidad en posicion de operacion (Fig. 2), colocque la manija en D en el lugar que le brinde el mejor agarre.
2. Ajuste la tuerca de mariposa hasta que la manija en D quede firme.

Fig. 2

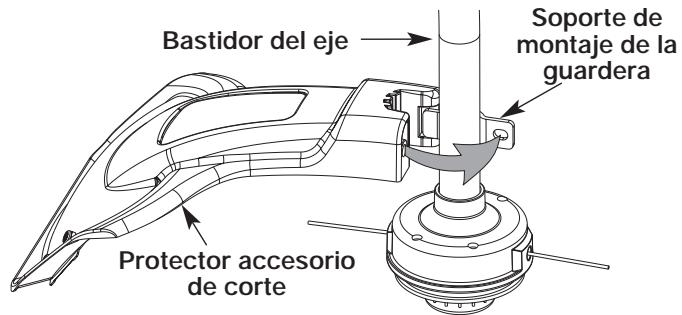

INSTALLACION DEL PROTECTOR ACCESORIO DE CORTE

Siga las siguientes instrucciones si el protector acceseso de corte no está instalado en su unidad.

ADVERTENCIA: No opere nunca la recortadora sin el protector accesario de corte colocado en su lugar para evaporar graves lesiones personales.

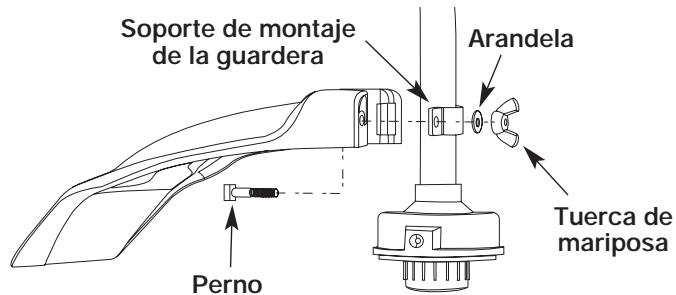

1. Coloque el protector del accesorio de corte en el bastidor del eje. Cerciórese de que el soporte de montaje de la guardera se deslice en la ranura situada en el borde del protector de corte. Gire el protector en sentido antihorario hasta que quede en su lugar (Fig. 3). Los orificios en el soporte de montaje de la guardera y el protector del accesorio de corte se alinearán.

Fig. 3

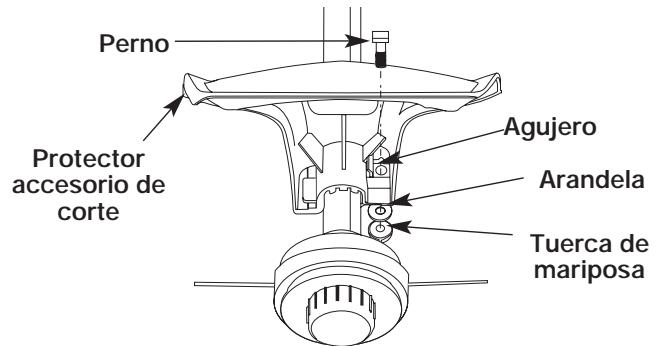

1. Aside el interior del protector del accesorio de corte, empujé el perno cuadrado a工程技术 del orificio hasta que el extremo con roscas sobresalga a工程技术 del soporte de montaje de la guardera (Fig. 3).

Fig. 4

1. Ponga la arandela en el perno, y después atornille la tuerca de mariposa y apiretela. La Figura 5 muestra el proceso de instalacion desde un angulo por debajo de la unidad.

Fig. 5

Vista desde abajo del accesorio de corte y la proteccion

INFORMATION DEL ACEITE Y DEL COMBUSTIBLE

INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE

El combustible viejo o mal mezclado son los motivos principales del mal funciona bajo la unidad.
Asegúrese de usar combustible nuevo, limpio y sin plomo. Siga las instrucciones en detaille para mezclarcorrectamente el aceite y el combustible.

Definisión de los combustibles de mezcla

Los combustibles actuales con Frequencia son una mezcla de gasolina y oxigenantes como por exemple etanol, metanol o MTBE (eter). El combustible mezclo con alcohol absorbe agua. Unacantidad tanpequeña como el 1 % de agua en el combustible pueda causar la separacion del combustible y el aceite. Forma acidos cuando está almacenado. Cuando use combustible mezclo con alcohol,use combustible nuevo (de menos de 60 días).

Uso de combustibles de mezcla

Si usted opta por usar un combustible de mezcla o si su uso es inevitable, tome las precauciones recomendadas.

• Use siempre una mezcla fresca de combustible según lo indica sumanual del operador.
• Agite siempre la mezcla de combustible antes de cargarlo en launities.
• Drene el tanque y haga funciona el motor en seco antes de guardar la unidad.

Uso de aditivos en el combustible

La botella de aceite de 2 ciclos que vino con su unidad contiene un aditivo en el combustible que ayudará a,inhibir la corrosión y a reducir la formación de depósitos de goma. Se recomienda que use sólo el aceite de 2 ciclos con esta unidad.

Si es inevitable, use un Buen aceite de 2 ciclos elaborado para motores enchriados por aire+junto con un aditivo para el combustible como por exemple el estabilizador de gasolina STA-BIL o similar. Agregue 23~mL (0,8 onzas) de aditivo de combustible por galón de combustible de acuerdo con las instrucciones del envase. NUNCA-agregue aditivos directamente en el tanque de combustible de launities.

PRECAUCION: Para que el motor

funcione correctamente y con la mayor
fiabilidad, preste mucha atencion a las
instrucciones de mezcla de aceite y
combustible del envase de aceite de 2 ciclos.
El uso de combustible mezclado en forma
incorrectauedeñar seriamente el motor.

Mezcle bien la proportiencia correcta de aceite para motor de 2 ciclos y gasolina sin plomo en una lata de combustible por分开ado. Use una proportiencia de 40:1 de combustible y aceite. No los mezcle directamente en el tanque de combustible de la unidad. Consulte las proportionsiones especillas de mezcla de gasolina y aceite en la tabla seguido.

NOTA: 3,8 litres (un galón) de gasolina sin plomo mezclada con una botella de 95 mL (3,2 onzas) de aceite de 2 ciclos es una proportión de 40:1 de combustible y aceite.

PROPORcION DE LA MEZCLA = 40:1

+ GASOLINA SIN PLOMO	ACEITE DE 2 CICLOS
3,8 LITROS (1 GALON de EE.UU.)	95 mL (3,2 ONZAS FLUIDAS)
1 LITRO	25 mL

ADVERTENCIA: La gasolina es muy inflamable. Los gases peuvent explotar si se encienden. Apague siempre el motor y espere que se enfrie antes de cargar el tanque de combustible. No fume cuando llena el tanque. Mantenga las chispas y las llamas lejos del aire.

ADVERTENCIA: Saque la tapa del combustible lentamente para evaporar lesionarse con el rociado del combustible. No opere nunca la unidad sin la tapa del combustible firmamente colocada en su lugar.

ADVERTENCIA: Cargue el combustible en un area exterior limpia y bien ventilada. Limpie de inmediato todo combustible que se haya derramado. Evite create una fuente de encendido con el combustible derramado. No arranque el motor hasta que se hayan evaporado los gases del combustible.

NOTA: Elimine la mezcla vieja de aceite y combustible de acuerdo con los reglamentos federales, estatales y locales.

INSTRUCCIONES DE ARRANQUE Y APAGADO

ADVERTENCIA: Use this unidadsole en un areaexterior bien ventilada. Los gases de escape demonoxido de carbono peuvent ser letales en unarea cerrada.

ADVERTENCIA: Evite los arranques accidentales. Colóquese en posición de inizio cuando tire de la性和 de arranque (Fig. 8). El operador y la unidad deben estar en una posición estable al arrancar la unidad para evaporar graves lesiones personales.

INSTRUCCIONES DE ARRANQUE

1. Mezcle la gasolina con el aceite. Llene el tanque de combustible con la mezcla de combustible/aceite. Vea las Instrucciones para Mezclar el Aceite y el Combustible.
   NOTA: No hay necessities de encender la unidad. El Control de Parada Encendido/Apagado (On/Off) está en la posicion Encendido (ON) (I), en todo momento.

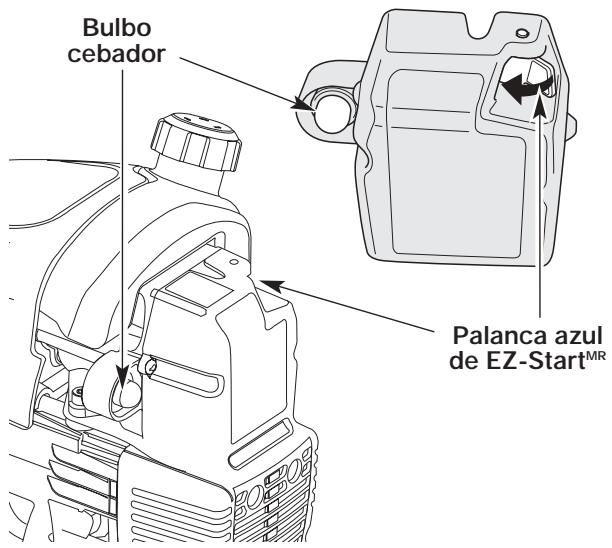

2. Oprima Completely elcebador y sueltelo 10 veces. Hagalento. Se deberá ver un poco de combustible en elcebador y en las tuberías de alimentación de combustible (Fig. 7). Si no pueda ver el combustible en elcebador, oprimalo y sueltelo tantas vezes como seanecessary hasta que vea combustible en el本身就是.

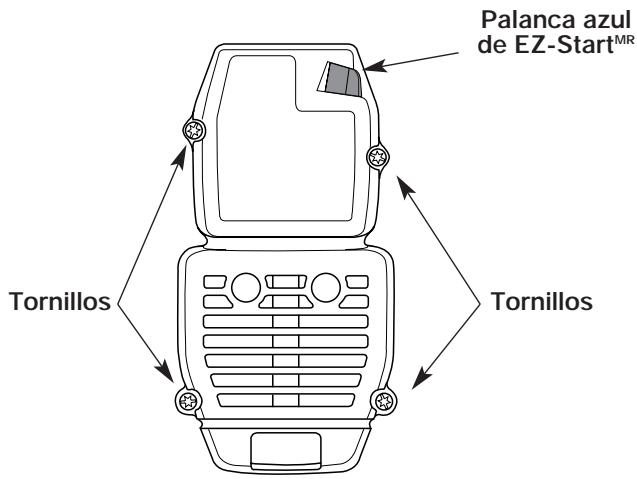

3. Empuje la palanca azul de EZ-Start™ hacía la primera bombilla hasta que haga un click y quede trabajo en su lugar (Fig. 7).

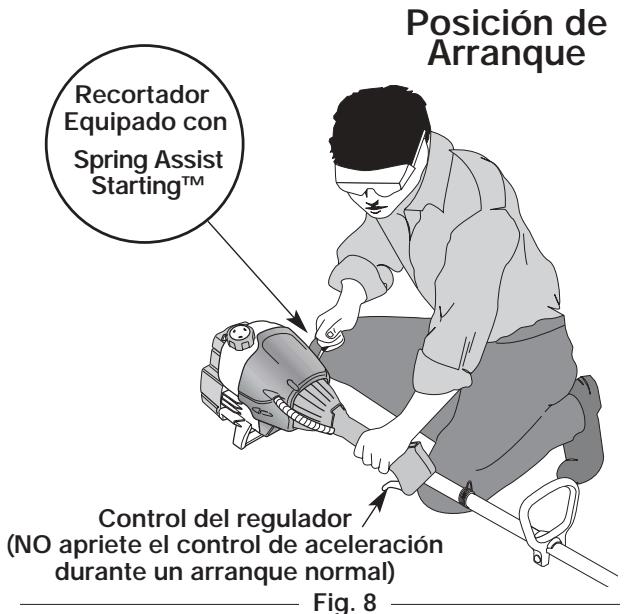

4. Colóquese en la posición de arranque y no apriete el control de acceleración (Fig. 8). Hale el cordón de arranque con un movimiento controlado y uniforme. Repita hasta que el motor arranque.
   NOTA: Launidad usa Spring Assist Starting™, lo cual reduce considerablemente el esfuerzo requisido para arrancar el motor. Debelear el cordón de arranque lo sufiente para oir que el motor trabata de arrancar. No es necesariolear el cordón con energia: no hay fuerte resistencia alLEAR. Tenga en cuenta que este método de arranque es muy diferente (y mucho más fácil) del que usted pudiera estar acostumbrado a usar.
5. Cuando el motor arranque, apriete el control de aceleración durante 15 a 30segundos. Esto calentará la unidad. La palanca azul de EZ-Start™ se desenganchará automatistically al aplarretel control de aceleración.
   SI... El motor no arranca, regrese al paso 2.
   SI... El motor se detiene cuando usted estáalreadyaprenderado elaccelerador,regresealpto3.
   SI... El motor se detiene antes de que usted apriete el control de acceleracion, sujete el control de acceleration y tire del cordon de arranque hasta que el recortador arranque.
   NOTA: Si tiene dificultad al arrancar la unidad o está operando a temperatas extremas (por debajo de 4^ C (40^ F), o por encima de 32^ C (90^ F), consultte la seccion de Resoluzione de problemas.

Fig. 6

Fig. 7

INSTRUCCIONES DE APAGADO

1. Saque la mano del control del regulator. Deje enfriar el motor enmina.
2. Coloque el control de encendido y apagado en posicion de APAGADO (O) (Fig. 6).

INSTRUCCIONES DE OPERATION

OPERACION DEL SISTEMA EZ-Link™

El sistema EZ-Link™ le permite el uso de这些东西 accesorios optativos.

Cultivador TBGC

Edger . TABLE

Recortador de setos .TBAH

Recortador de eje recto . TBSS

Turbosoplador TBTB

Sierra de poste TBPS

Cortamalezas .TBBC*

*NO use este accesorio con un produit electrico.

ADVERTENCIA: Antes de comenzar a

usar este accesorio, lea y comprenda el manual que viene con el accesorio. Siga toda la informacion de seguridad contenido en el本身就是.

ADVERTENCIA: Para evitar graves

lesiones personales, apague la unidad antes de sacar o instalar accesorios.

Remoción del accesorio de corte u otros accesorios

1. Gire la perilla en sentido antihorario para aflojarla (Fig. 9).
2. Opima y sostenga el botón de desconexión (Fig. 9).
3. Mientras sostiene el bastidor del eje superior con firmeza, tire del accesorio de corte o accesorio en linea recta fuera del acoplador EZ-Link™.

Instalación del accesorio de corte u otros accesorios

NOTA: Para poder la instalacion o remocion de los accesorios, colocque la unidad sobre el suejo o sobre un banco de trabajo.
1. Gire la perilla en sentido antihorario para aflojarla (Fig. 9).

Fig. 9

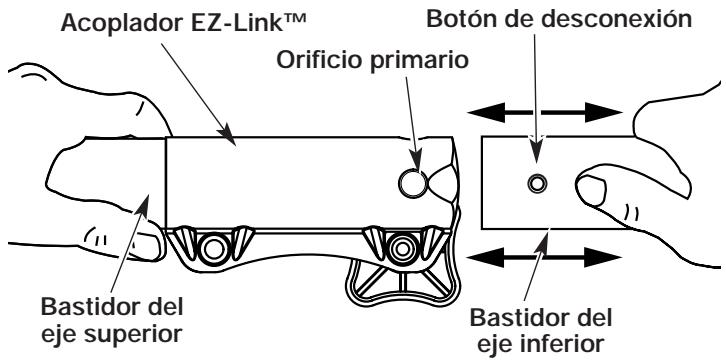

1. Mientras sostiene el accesorio con firmeza, empujelo en linea recta en el acoplador EZ-LinkTM (Fig. 10).

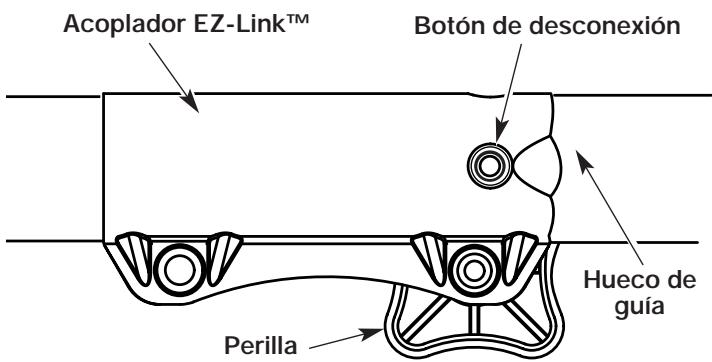

NOTA: La alineación del botón de desconexión con el hueco de guía fácilar la instalación (Fig. 9).

Fig. 10

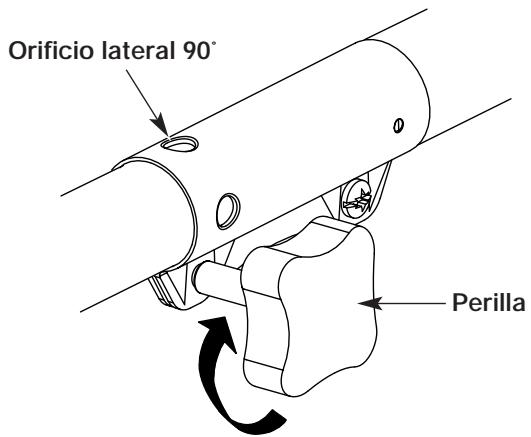

1. Gire la perilla en sentido horario para ajustarla (Fig. 11).

PRECAUCION: Trabe el botón de desconexión en el orificio primario y ajuste bien la perilla antes de operar estaunidad.

Fig. 11

PRECAUCION: El accesorio de corte y

los accesorios con el Sistema EZ-Link™ deben ser usados en el orificio primario a menos que se indique lo contrario en el manual del operador del accesorio. El uso el orificio Incorrecto pueda conducir a lesiones personales o daño de launidad.

Para recortar cordes cuando usa el accesorio de corte de cabeza de linea con modelos EZ-Link™,TRAbe el botón de desconexión en el orificio lateral de 90^ (Fig. 11).

INSTRUCCIONES DE OPERATION

COMO SOSTENER EL RECORTADOR

ADVERTENCIA: UseSiempreproteccion para sus ojos, audicion, pies ycuerpo para reducir el riesgo de una lesion aloperar esta unidad.

Antes de operar esta unidad, párese en posición de operación (Fig. 12). Verifique lo siguientes:

• El operador tiene proteccion ocular y ropa adecuada.
• El brazo correcho está levamente doblado, y la mano está sosteniendo el mango del eje.
• El brazo izquierdo está recto y la mano sostiene la manija en D.
• Launidad está bajo del nivel de la cintura.
• El accesorio de corte está paralelo al suey y hace fácil contacto con la vegetación que va a ser cortada sin que el operadoronga que inclinarse.

Fig. 12

AJUSTE DE LA LONGITUD DE LA LINEA DE CORTE

El accesorio de corte Bump Head™ le permite soltar linea de corte sin apagar el motor. Para soltar más linea, golpee suavamente el accesorio de corte contra el suejo (Fig. 13)@mñas opera el recortador a alta velocidad.

NOTA: Mantenga siempre la linea de corte Completely extendida. Es más fácil soltar linea al acortarse la linea de corte.

Fig. 13

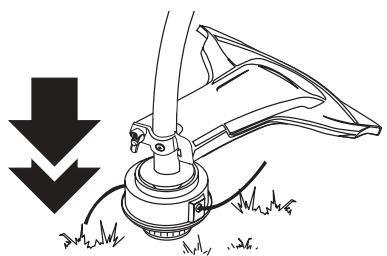

Cada vez que se golpea lackeza, se sueña alrededor de 25,4 mm (1 pulgada) de linea de corte. La cucilla en la protección del accesorio de corte detendra la linea en la longitud correcta si se sueña demasiada linea.

Para Obtenerelines resultados, golpee la perilla percuisva sobre terreno limpio o tierra dura. Si intenta soltar la linea sobre el césped alto, el motor podra ahogarse. Mantenga siempre la linea de corte completamente extendida. Es más fácil soltar linea al acortarse la linea de corte.

NOTA: No apoye la perilla percuisva sobre el suejo,mientras la unidad este en funciona.

PRECAUCION: No saque ni altere el ensamble de la cucilla limitadora de linea. La longitud excessiva de la linea causara el recalentamento del motor. Esto peutCausear graves lesiones personales o daño a la unidad

La linea puede cortarse por:

• Enredarse con un objeto extraño
• Fatiga normal de la linea
• IntentarURTARHERBASGRUESASylenosas
• Forzar la linea en objetos como paredes o postes de cercos.

CONSEJOS PARA OBTENER MEJORES RESULTADOS AL RECORTAR

• El ángulo correcto para ubicar el accesorio de corte es paralelo al suejo.
• No fuerce el accesorio de corte. Permita que la punta de la linea realice el corte (en especial a lo长大o de pareDES). Si corta con más de la punta reduciría la eficacidia del corte y pueda sobrecargar el motor.
• Corte césped de más de 200 mm (8 pulgadas) travajando de arriba hacía abajo enpegueros incrementos para evaporar el desgaste prematuro de la linea y el arrastre del motor.
• Corte deareth a izquierda siempre que sea posible. Cortar hacia la izquierda mejora eficiencia de la unidad. Los recortes salen arrojados en sentido contrario al operador.
• Mueva lentamente el recortador dentro y fuera del area de corte a la alta deseada. Realice movimientos ya sea de adelante hacerships y viceversa, o de lado a lado. El corte en longitudes mas cortas produce最好的 resultados.
  Recorte únicamente cuando el pasto y las hierbas estén secas.

• La vida de su linea de corte depende de:

• Seguir todas las技术水平s de corte indicadas anterionmente

• El tipo de vegetación que corte
• El lugar donte se corta

Por exemple, la linea se desgastará más rápido cuando corte contra un muro que cuando corte alrededor de un árbol.

RECORTE DECORATIVO

El recorte decorativo se realiza eliminando toda la vegetación de alrededor de los árboles, postes, cercos, etc.
Gire toda launidad a modo de que el accesorio de corte se ubique a un ángulo de 30^ con el sueño (Fig 14).

Fig. 14

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

Estos procedimientosrequireidos para elmantimientodefer ser realizados con la Frequencia indicada en la Tabla. Deben ser incluidos como parte de toda esta a punto de cada temporada.

ADVERTENCIA: Para evitar lesiones

personales graves, nunca realice mantenimiento ni reparaciones con la unidad funcionando. Realice siempre el mantenimiento y las reparaciones con la unidad fria. Desconecte el cable de la bujía de encendido para cerciorarse de que la unidad no arrancará.

NOTA: El mantenimiento, la sustitución o arreglo de dispositivos para el control de emisiones y sistemas能把 ser hechos por cualquier establecimiento de reparacion, persona o proveedor de serviceo autorizzato que arregle motores para uso fuera de la carretera.

A fin de garantizar el máximo desempo del motor, pueda ser necessario inspeccionar la lumbrera de escape del motor afterwards de 50 horas de configuracion. Si usted observa perdida de RPM, funciona satisfiente o falta general de acceleracion, es posible que sea necessario realizar este mantenimiento. Si usted considera que su motor necesita esta inspeccion, haga que un establishacion de reparacion, persona o proveedor de service autorizzato que arregle motores para uso fuera de la carretera le preste el service. NO intente realizar este processo usted mesmo ya que pueda occasionar daños al motor producto de los contaminantes que se encontrartran en el proceso de limpieza de la lumbrera.

FRECUENCIA	MANTENIMIENTO REUERIDO	CONSULTE
Antes de arrancar el motor	Llene el tanque de combustible con la mezcla correcta de aceite y combustible	Pagina E8
Cada 10 horass	Limpie y vuelva a aceitar el filtro de aire	Pagina E14
Cada 25 horass	Examine el parachispas y limpielo Inspeccione la condidacion y la separacion de la bujía de encendido	Pagina E15 Pagina E17
Cada 50 horas	Inspeccione si la lumbrera de escape y la rejilla del parachispas está tucidas u obstruidas para garantizar los nivelesolestimos de rendimiento	Pagina E15

INSTALLACION DE LA LINEA

Esta sección cubre la instalación de la linea SplitLine™ y de la linea individual regular.

Use siempre la linea de repuesto de 2,03 mm (0,080 pulg). Una linea que no sea la indicada pueda causar que el motor se recaliente o falle.

ADVERTENCIA: No use nunca linea

reforzada con metal, alambre,cedena ni soga, etc. Estos elementos peuvent desprenderse y convertirse en un projectil peligroso.

Existen dos métodos para ALTERAR la linea de corte.

Bobine el carrete interior con linea nuevo.
- Instale un carrete interior prebobinado

Bobinado del carrete interior existente

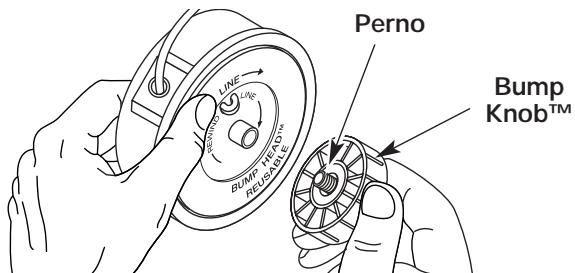

1. Sostenga la bobina exterior con una mano y desenrosque la Bump Knob™ en sentido antihorario (Fig. 15). Inspeccione el perno de adentro de la perilla percusiva para verificar que se mueva con libertad. Cambie la perilla percusiva si está dañada.

Fig. 15

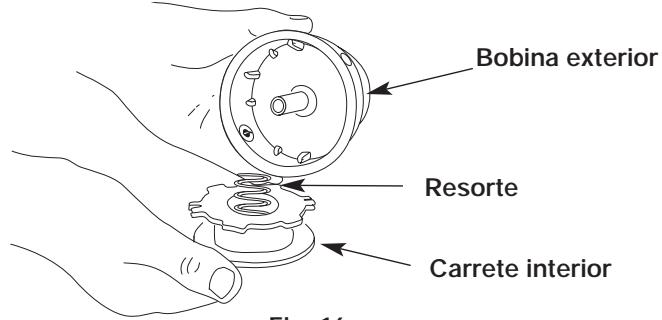

1. Saque el carrete interior de la bobina exterior (Fig. 16).
2. Saque el resorte del carrete interior (Fig. 16).
3. Use un paño limpio para limpiar el carrete interior, el resorte, el eje y la bobina exterior.

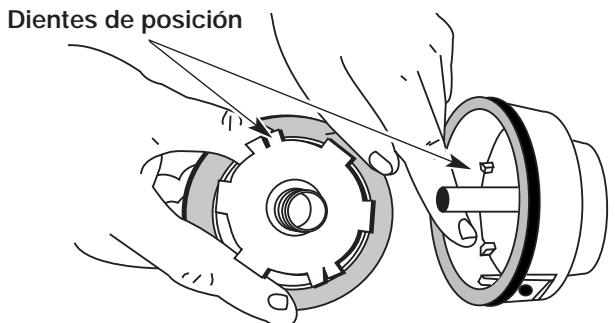

4. Verifique el desgaste de los dientes de posicion del carrete interior y bobina exterior (Fig. 17). Si es Neededo, saque la rebaba o cambie el carrete y la bobina.

Fig. 16

Fig. 17

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

NOTA: La linea SplitLine™ solo puede usarse con el carrete interior con los orificios ranurados. La linea individual puede usarse en cualquier tipo de carrete interior. Use la Figura 18 para identificar el carrete interior que usted tiene.

NOTA: Use siempre la longitud correcta de linea cuando instale la linea de corte en la unidad. La linea pueda no soltarse en forma adecuada si esblemado larga.

Fig. 19

Instalación de la linea individual

Lea la instalación de la linea SplitLine™ en el paso 8

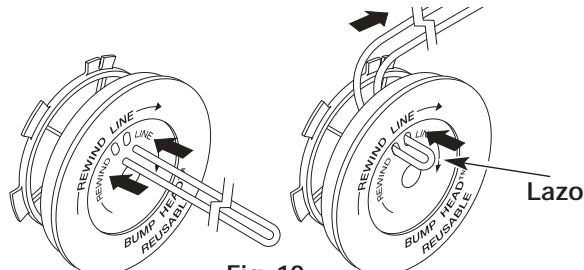

1. Tome aproximadamente 6 m (20 pies) denova linea de corte, enlacela en dos longitudes iguales. Inserte cada extremo de la linea a trovés de uno de los dos orificios del carrete interior (Fig. 19). Pase la linea a trovés del carrete interior de modo que elazo sea lo más(PC)que lo

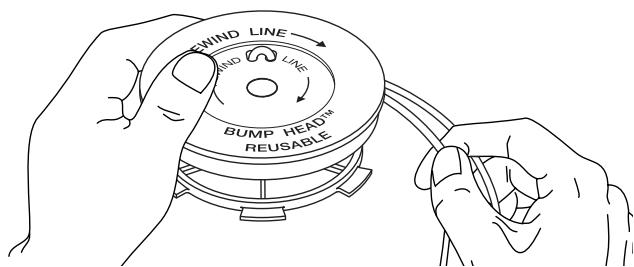

2. Bobine las lineas en capas parejas y ajustadas sobre el carrete (Fig. 20). Bobine la linea en la direction indica en el carrete interior. Coloque su dedo indices entre las dos lineas para evaporar que se superpongan. No superponga los extremos de la linea. Proceda al paso 11.

Fig. 20

Instalacion de la linea SplitLineTM

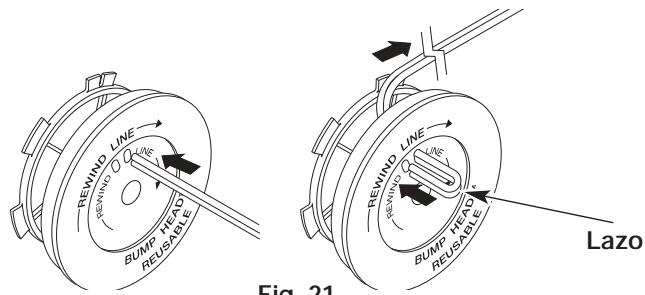

1. Tome aproximadamente 3 m (10 pies) denova linea de corte. Inserte un extremo de la linea a工程技术 de uno de los orificios del carrete interior (Fig. 21). Pase la linea a工程技术 del carrete interior hasta que queden solo 4 pulgadas fuera.

2. Inserte el extremo de la linea en el orificio abierto del carrete interior y tire de la linea en forma ajustada a fin de que elazo sea lo más(PC)que is possible (Fig. 21).

3. Antes de bobinar, separe la linea alrededor de 6 pulgadas.
4. Bobine la linea en capas parejas y ajustadas en la dirección indicada en el carrete interior.

NOTA: Si no bobina la linea en la direccion indicada, el accesorio de corte no funciona en forma correcta.

Fig. 21

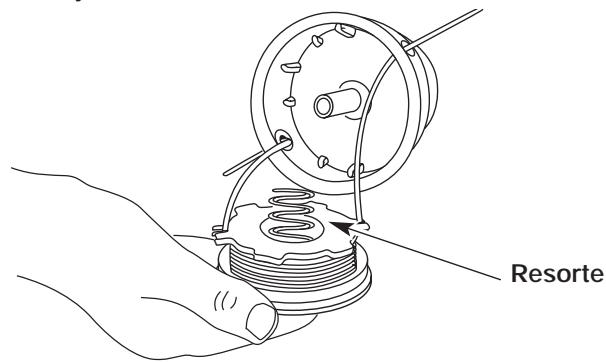

1. Inserte los extremos de la linea en las dos ranuras de lijacion (Fig. 22).
2. Inserte los extremos de la linea a工程技术 de los ojalillos de la bobina exterior y colque el carrete interior con el resorte bajo de la bobina exterior (Fig. 23). Empujee el carrete inferior y la bobina exterior entre sí. Mientras sostiene el carrete inferior y la bobina exterior, tome los extremos y tire con firmeza para技术水平ar la linea de las ranuras de lijación de la bobina.

Fig. 22

NOTA: El resorte debe estar ensamblado en el carrete interior antes de volver a ensambar el accesorio de corte.

1. Sostenga el carrete interior en su lugar y colque e instale la perilla percusiva enroscándola en sentido horario. Ajuste bien.

Fig. 23

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

INSTALACION DE UN CARRETE PREBOBINADO

1. Sostenga la bobina exterior con una mano y desenrosque la perilla percusiva en sentido antihorario (Fig. 15). Inspeccione el perno dentro del botón de tope para verificar que se mueva con libertad. Cambie el botón de tope si está dañado.
2. Saque el carrete interior viejo de la bobina exterior (Fig. 16).
3. Saque el resorte del carrete interior viejo (Fig. 16).
4. Coloque el resorte en el carrete interior nuevo.

NOTA: El resorteDebe estar ensamblado en el carrete interior antes de volver a instalar el accesorio de corte.

1. Inserte los extremos de la linea en los ojalillos de la bobina exterior (Fig. 23).
2. Coloque el nuevo carrete interior bajo de la bobina exterior. Empujé el carrete interior y la bobina exterior entre sí. Mientras sostiene el carrete interior y la bobina exterior, tome los extremos y tire con firmeza para soltar la linea de las ranuras de retencion de la bobina.
3. Sostenga el carrete interior en su lugar e instale el botón de tope girándolo en sentido horario. Ajuste bien.

MANTENIMIENTO DEL FILTRO DE AIRE

Remoción de la cubierta del silenciador/ bajo de aire

ADVERTENCIA:

lesiones personales, apague siempre su recortador y espere que se enfié antes de limparlo o realizar todo tipo de mantenimiento.

1. Saque los cuales (4) tornillos que sostienen la cubierta del silenciador / bajo de aire (Fig. 24). Use un destornillador de vástago plano o de broca Torx N° T20.
2. Quite la tapa del motor al empujarla hacía arriba y hilarla hacía除外s. No la fuerce.

Fig. 24

Limpieza del Filtro de Aire

Limpie y vuelva a aceitar el filtro de aire cada 10 horas de operación. Es una de las partes cuando manténimiento es importante. No Maintaineadamente su filtro de aire pueda resultar en funciona inadecuado o pueda causar daño permanente a su motor.

1. Saque la cubierta del silenciador / bajo de aire. Lea la seccion de Remocion e Instalacion de la cubierta del silenciador / bajo de aire.

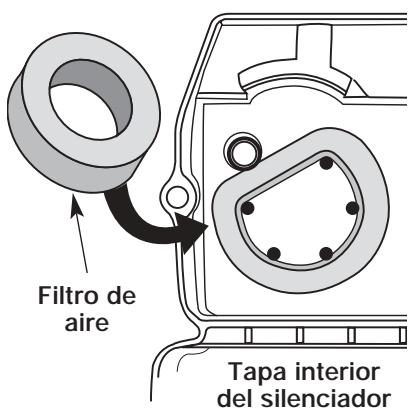

2. Gire la tapa y ubique el filtro de aire adentro. Saque el filtro de aire de adentro de la tapa del filtro de aire / silenciador (Fig. 25).

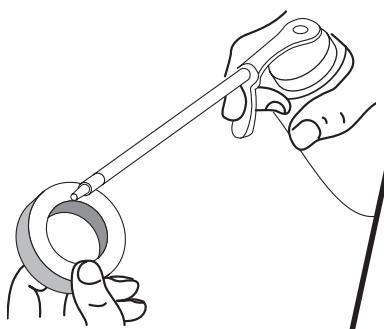

3. Lave el filtro con agua y detergente (Fig. 26). Enjuague bien el filtro. Escurra el excesso de agua. Déjelo secar por completeo.

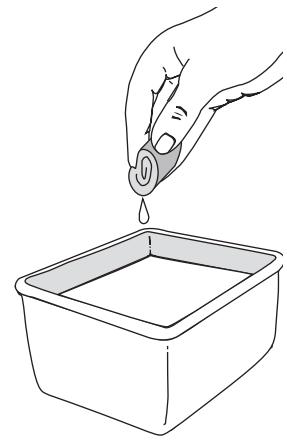

4. Aplique suficiente aceite limpio SAE 30 para recubrir ligeramente el filtro (Fig. 27).
5. Apriete el filtro para esparcir y retirar el excesso de aceite (Fig. 28).

Fig. 25

Fig. 26

Fig. 27

Fig. 28

1. Bombie el filtro de aire bajo de la tapa del filtró de aire / silenciador (Fig. 25).

NOTA: Si opera launidad sin el filtro de aire y el ensamble de la cubierta del silenciador / filtró de aire, su garantía quedará ANULADA.

Reinstalación de la cubierta del silenciador/ bajo de aire

1. Coloque la cubierta del silenciador / bajo de aire sobre la parte posterior del carburador y del silenciador. Alinee los orificios de los tornillos.
2. Inserte los cuatro (4) tornillos en los orificios de la cubierta del silenciador / filtro de aire (Fig. 24) y ajustelos. No los ajuste demasiado.

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

MANTENIMIENTO DEL PARACHISPAS

NOTA: El flujo de las emisiones puede ser en una direccion solamente: APARTANDOSE del motor. Preste mucha atencion a como se ensambla el silenciador, de modo que lo pueda volver a armar exactamente como está. El no hacerlo asi dañará a la unidad y pudiera causar lesiones personales graves.

1. Quite el filtro de aire / tapa del silenciador. Ver Remoción de la Tapa del Filtró / Silenciador.
2. Localice el silenciador, pero no lo quite. Busque los dos (2) tornillos en la parte inferior del silenciador (Fig. 29). Estos dos tornillos unen el Conjunto de deflector de escape y la pantalla del parachispas a la parte inferior del silenciador. Quite los dos (2) tornillos usinguna llave torx No. 20 o un destornillador plano.
3. Utilizando un peuño destornillador plano, palanquee con cuidado hacer arriba la pantalla del parachispas del agujero encastrado, fjándose que la parte "levantada" de la pantalla del parachispas quede dentro del agujero encastrado. Retire la pantalla del parachispas del silenciador.
4. Limpie la rejila del parachispas con un cepillo de cerdas metálicas. C Cambiela si está dañada o si no la pueda limpar Completely.
5. Vuelva a instalar la pantalla del parachispas colocando la parte "levantas" de la pantalla bajo el agujero empotrado del silenciador. Cerciorese de que la pantalla del parachispas quede plana contra el silenciador.
6. Coloque la placal del parachispas encima del parachispas con el lado "levantado" hacia arriba mirando al motor (Fig. 29).

7. Coloque el capó del parachispas encima de la plac de parachispas con el lado "levantado" hacía arriba y la aperture mirando en directiono CONTRARIA al motor (Fig. 29). Asegúrese de que el escape se dirija en dirección CONTRARIA al motor.

8. Vuelva a colocar los dos tornillos que quito en el Paso 2 y anteselos firmamente.

9. Reinstale la tapa del filtró de aire / silenciador.

ADVERTENCIA: Si el Conjunto del deflector de emisiones no se aprieta fijiamente se pueda caer y causarle daño a la unidad y posibles lesiones personales graves.

Fig. 29

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

AJUSTE DEL CARBURADOR

La velocidad lenta del motor puede ser ajustada por la cubierta del silenciador / bajo de aire (Fig. 30).

NOTA: Los ajustes realizados sin cuidado PODan darar seriamente su unidad. Los ajustes del carburador deben ser realizados por un proveedor de servicios autorizzato.

Controle la mezcla del combustible

Una mezcla Incorrecta o vieja de combustible es en general el motivo por elquel la unidad no funciona adecuadamente. Drene ywhelming a llenar el tanque con combustible nuevo y bien mezclado antes de hacer nunca ajuste.Consulte la Informacion sobre Aceite y Combustible.

Limpie el filtro de aire

La condidion del filtro de aire es importante para la operacion de la unidad. Un filtro de aire sueio limitaré el flujo de aire y cambiará la mezcla de combustible y aire en el carburador. Esto con fecuencia se confunde con un carburador mal ajustado. Verifique la condidion del filtró de aire antes de ajustar el tornillo de marcha lenta. Consulte Mantenimiento del Filtró de Aire.

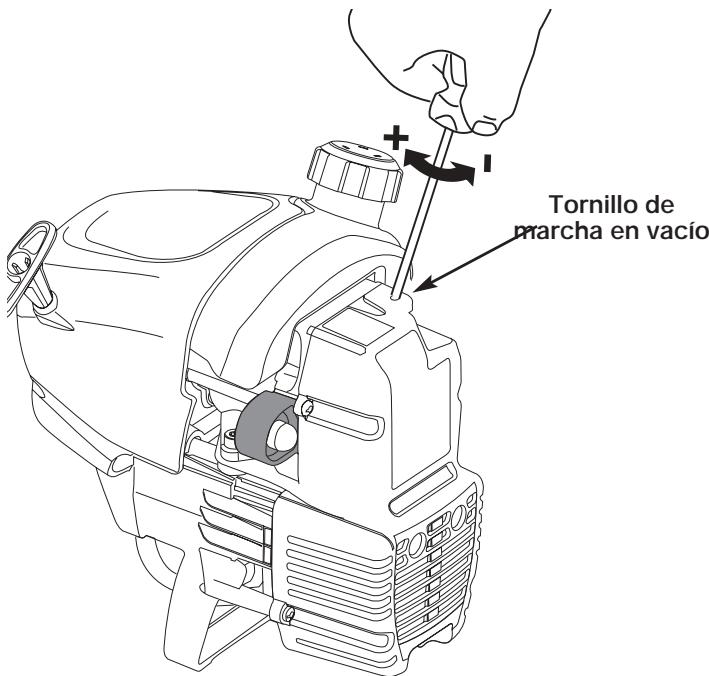

Ajuste del tornillo de marcha lenta

Si bajo de verificar la mezcla del combustible y limpiar el filtró de aire el motor aun no funciona en minima, ajuste el tornillo de velocidad lenta de la?siguementeforma.

1. Arranque el motor y déjelo funciona en marcha lenta durante un minuto para calentarlo. Lea las Instrucciones de arranque y apagado.

ADVERTENCIA: El accesorio

de corte puede estar girando durante los ajustes del carburador. Use ropa que lo proteja y cumpla con todas las instrucciones de seguridad para prevenir graves lesiones personales.

1. Suelte el gatillo del regulator ycede que el motor funciona en marcha lenta. Si el motor se para, inserte un(PC)pequeño destornillador Phillips o de vástago plano en el orificio de la cubierta del silenciador / bajo de aire (Fig. 30).Gire el tornillo de marcha lenta en sentido horario, de a 1/8 de vuelta por vez (según sea必需ario) hasta que el motor funciona en minima.

Fig. 30

NOTA: El accesorio de corte no debe girar@msteads el motor está en marcha lenta.

1. Si el accesorio de corte gira cuando el motor está en marcha lenta, gire el tornillo de marcha lenta en sentido antihorario 1/8 de vuelta por vez (según sea Neededo) para reducir la marcha en vacío.El control de la mezcla de combustible, la limpieza del filtro de aire y el ajuste del tornillo de marcha en vacío deben resolver la mayoría de los problemas del motor.

De no ser asi y si:

• El motor no funciona en minima
• El motor fluctúa o se para al acelerar
• Existe una perdida de fuerza motriz

Lleve el carburador a un proveedor de servicios autorizzato para que lo ajuste.

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

CAMBIO DE LA BUJIA DE ENCENDIDO

Use una bujía de encendido Champion RDJ7Y (o similar). La separación correcta es de 0,5 mm (0,020 pulgadas). Retire la bujía bajo de cada 25 horas de operación e inspeccione su estado.

1. Apague el motor y espere que se enfrie. Tome el alambre de la bujía con firmeza y sáquelo de la bujía de encendido.
2. Limpie alrededor de la bujia de encendido. Saque la bujia de encendido de la cabeza del cilindro girando una llave de casquillo de 5/8 de pulgada en sentido antihorario.
3. Bombie las bujías que estén rajadas, suscas o deterioradas. Fije la separación de aire a 0,5 mm (0,020 pulgadas) realizando un calibrador (Fig. 31).

PRECAUCION: No limpie con chorro de arena, ni raspe ni limpie los electrodos. El motor podra dañarse si penetran pequeñas partículas en el cilindro.

1. Instale una bjuya de encendido con la separacion correcta en la cabeza del cilindro. Ajuste girando la llave de casquillo de 5/8 pulg. en sentido horario hasta que esté ajustada sin huelgo.

Si usa una llave de torsión, ajuste a: 12,3-13,5 N·m (110-120 pulp. •libras) No ajuste demasiado.

Fig. 31

LIMPIEZA

ADVERTENCIA: Para evitar graves lesiones personales, apache siempre su recortador y espere que se enfiré antes de limparlo o realizarrialquier tipo de mantenimiento.

Use un cepillo(PC)que limpiar la parte exterior de la unidad.No use detergentes fuertes.Los limpiadores domesticos que contienen aceites aromaticos como pino y limon,y con solventes como el queroseno poden darar el bastidor de plastico y la manija.Seque toda la humedad con un paño suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque donde los vapores能把anningeraguna llama o chispa.
• Espere que el motor se enfrie antes de guardar la unidad.
• Guarde la unidad bajo llave para prevenir el uso por personas no autorizadas y su día.
• Guarde launidad en un area seca y bien ventilada.
• Guarde launidad的最后一 alcance de los niños.

ALMACENAMIENTO PROLONGADO

Si planea guardar la unidad durante un长大o periodo de tiempo, siga elsignificanto procedimiento para su almacenimiento.

1. Drene todo el combustible del tanque de combustible en un recipiente que contenga la mesma mezcla de combustible de 2 ciclos. No use combustible que haya permanecido guardado durante más de 60 días. Deseche la mezcla vieja de combustible y aceite de acuerdo a las regulaciones federales, estatales y locales.
2. Arranque el motor y déjelo funciona hasta que se ahogue. Esto asegura que todo el combustible hasido dreno del carburador.
3. Espere que el motor se enfié. Retire la bujía de encendido y colque alrededor de 30 ml (1 onza) de cadaquier aceite para motor de 2 ciclos de buena calidad dentro del cilindro. Tire de la性和 de arranque lentamente para esparcir el aceite. Vuelva a instalar la bujía de encendido.

NOTA: Saque la bucía de encendido y drene todo el aceite del cilindro antes de intentar arrancar el recortador cuando su almacenimiento.
4. Limpie bien la unidad e inspeccione para ver si existen partes flojas o danadas. Repare o cambie las partes dañadas y ajuste los tornillos, tuercas o pernos que pueda estar flojos. La unidad está ahora lista para ser guardada.

TRANSPORTE

• Espere que el motor se enfiré antes de su transporte.
• Drene el combustible de la unidad.
• Ajuste la tapa del combustible antes del transporte.
• Asegure la unidad durante su transporte.

RESOLUCION DE PROBLEMAS

EL MOTOR NO ARRANCA

CAUSA

El tanque de combustible está vacio

La bombilla decebado no fue oprimida lo suficiente

El motor está inundado

El combustible es viejo o está mal mezclado

La bucía de encendido está arruinada

Parachispas obstruido

La palanca EZ-Start™ no estaba en la posición correcta

La temperatura exterior es por debajo de 4^ (40^)

La temperatura exterior es de más de 32^ ( 90^ )

ACCION

Liene el tanque con combustible bien mezclado

Oprima la bombilla decebado total de 10 vezes

Use el procedimiento de arranque

Drene el tanque de gasolina / Agregue mezcla de combustiblenea

Cambie o limpie la bujía de encendido

Limpie o cambie el parachispas

Mueva la palianca a la posicion de arranque

Hale el cordón de arranque hasta un máximo de 10-15 vezes

Oprima el control del regulator y hale el cordón de arranque

EL MOTOR NO FUNCIONA EN MINIMA

CAUSA

El filtro de aire está obstruido

El combustible es viejo o está mal mezclado

El carburador no está ajustado en forma correcta

ACCION

Cambie o limpie el filtro de aire

Drene el tanque de gasolina / Agregue mezcla de combustiblenea

Ajuste según las instruetiones

EL MOTOR NO ACELERA

CAUSA

El combustible es viejo o está mal mezclado

El carburador no está ajustado en forma correcta

El accesorio de corte está atascado de hierba

El filtro de aire está sucio

Parachispas obstruido

ACCION

Drene el tanque de gasolina / Agregue mezcla de combustiblenea

Lleve launidad a un proveedor de servicios autoriza do para hacer un ajuste de carburador

Pare el motor y limpie el accesorio de corte

Limpie o cambie el filtro de aire

Limpie o cambie el parachispas

EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR

CAUSA

El combustible es viejo o está mal mezclado

El carburador no está ajustado en forma correcta

La bucía de encendido está arruinada

Parachispas obstruido

ACCION

Drene el tanque de gasolina / Agregue mezcla de combustiblenea

Lleve la unidad a un proveedor de servicios autorizzato para hacer un ajuste de carburador

Cambie o limpie la bujía de encendido

Limpie o cambie el parachispas

LA Cabeza DE CORTE NO HACE AVANZAR LINEA

CAUSA

El accesorio de corte está atascado de hierba

El accesorio de corte no tiene linea

El carrete interior está trabajo

La cabeza de corte está suecia

No hay suficiente linea expuesta

ACCION

Pare el motor y limpie el accesorio de corte

Limpie el carrete interior y la bobina exterior

Desarme, saque la sección soldada y rebobine la linea

Desarme y rebobine la linea

Oprima el botón de tope y tire de la linea hasta sacar

102 mm (4 pulgadas) de linea fuera del accesorio de corte.

LA LINEA DE CORTE AVANZA SIN CONTROL

CAUSA

El cabezal de corte Tiene aceite

ACCION

Limpie el aditamento de corte

Si necesita asistencia adicular, comuniquese con su proveedor de serviceo autorizzato.

ESPECIFICACIONES

MOTOR*

Tipode motor. Enfriado por aire, de 2 ciclos

Carrera 31,75 mm (1,25 pulp.)

Desplazamento 31 cm³ (1,9 pulp³)

Tipode embrague . Centrifugo

R.P.M. de velocidad minima 2.800 - 3.600 r.p.m.

R.P.M. de operación (Recortador) 7.200+ r.p.m.

Tipodeencendido . Electruncio

Interruptor de encendido Interruptor oscilante

Separación de la bujía de encendido 0,5 mm (0,020 pulp.)

Lubricación. Mezcla de combustible y aceite

Proportion de combustible - aceite 40:1

Carburador Diafragma, multipositional

Arranque. Spring Assist StartingTM Rebobinado automatico

Silenciador . Desviado con proteccion

Regulador . Retroceso manual a resorte

Capacidad del tanque de combustible 384 ml (13 onzas)

EJE IMPULSOR Y ACCESORIO DE CORTE*

Bastidor del eje impulsor . Tubo de acero (EZ-LinkTM)

Control del regulator. .Gatillo para el dedo

Peso de la unidad (Sin combustible, con accesorio de corte, y manija en "D") 6 kg (13 libras)

Mecanismo de corte . Bump HeadTM

Diametro de la bobina de linea 76,2 mm (3 pulp.)

Diametro de la linea de corte 0.080 pulg. (2.03 mm)

Diametro de la trayectoria de corte 43,18 cm (17 pulp.)

NOTAS

Declaración de Garantía de Control de Emissiones de la EPA / California

Sus Derechos y Obligaciones de la Garantía

La Junta de Recursos del Aire de California, la Agencia de Proteccion Ambiental y MTD LLC (MTD) se complacen en explicar la garantia del sistema de control de emisiones para su微量元素 motor para uso fuera de la carretera del 2000 y posterior. Los nuevos motores≦queiros para uso fuera de la carretera tienen que disensearse, construirse y equiparse para cumplir las normas contra smog mas strictas. MTDiene que garantizar el sistemas de control de emisiones de su≦queiro motor para uso fuera de la carretera durante los periodos de tiempo que aparecen a continuacioniami que no haya habido abuso, negligencia o mantenimiento indebido de su motor para uso fuera de la carretera.

Suistema de control de emisiones peut inclir piezas como el carburador y el Sistema de inyeccion de combustible, el Sistema de encendido y el convertidor del catalizador. Internacional se peuvent inclir mangueras, correas, conectores yculos conjuntos relacionados con la emision.

Donde existan las condidiones de garantia, Troy-Bilt reparar su微量元素 motor para uso fuera de la carretera sin costo uno para usted incluyendo el diagnóstico, las piezas y la mano deILA.

Los niños motores para uso fuera de la carretera del 2000 y posteriores, se garantizan por dos años. Si una pieza de su motor relacionada con la emisión está defectuosa, la pieza sera reparada o reemplazada por Troy-Bilt.

Responsabilitades de Garantía de los Propietarios

como propietario dellittle motor para uso fuera de la carretera,usted es responsable de realizar elmantimiento.
requerido que aparece en el manual del operador.Troy-Bilt recomienda que conserve todos los comprobantes que cubren el mantenimiento de supequeño motor para uso fuera de la carretera, pero Troy-Bilt no可以选择 negar garantia
exclusivamente por la falta de comprobantes o por que usted no haya realizado todos los mantenimientos programados.

Como propietario dellittle motor para uso fuera de la carretera,usted debeconocer que Troy-Bilt可以使 negarle cobertura de garantia si supequeo motor para uso fuera de la carretera o una pieza ha fallado como a abuso, negligencia,mantenimiento inadequado o modifications no aprobadas.

Usted es responsable de Presentedar su微量元素 motor para uso fuera de la carretera a un Centro de Servicio Autorizzato Troy-Bilt tan pronto como exista un problema. Las reparaciones de garantía deben completarse en un periodo de tiempo razonable, el cui no deberá ser mayor de 30 días.

Si tiene alguna pregunta relacionada con los derechos y responsables de la garantía, deben llamar al 1-800-520-5520.

Cobertura de Garantía del Fabricante

El periodo de garantía comienza en la Fecha en que el motor o equipo seenta al comprador minorista.

El fabricante garantiza al propietario original y a cada comprador subsiguiente, que el motor está libre de defectos en cuando a material y mano deoba que occasionen la falla de una pieza bajo garantía durante un periodo de dos años.

La reparación o reemplazo de una pieza bajo garantía se llevará a cabo sin cargo algo para el propietario en un Centro de Servicio Troy-Bilt Autorizo. Para poder el establishimiento más cercano, comuniquese con Troy-Bilt Ilamando al: 1-800-520-5520.

Cualquier pieza bajo garantía que no está programada para ser reemplazada, según indica el mantenimientorequireido o que está programada solamente para inspeccion regular a los efectos de "Repare o Reemplace según sea Necasario" está garantizada durante el periodo de garantía. Cualquier pieza bajo garantía que está programada para ser reemplazada según indicalemenimiento requerido tenera garantia durante el periodo de tiempo hasta el primer punto de reemplazo programado para dicha pieza.

No se le cobrará al propietario la mano de obr de diagnóstico que conlleve a la determinación de que una pieza bajo garantía está defectuosa, siDICHO travafo de diagnóstico se lva a cabo en un Centro de Servicio Troy-Bilt Autorizzato.

El fabricante es responsable de los daños occasionados a otros componentes del motor producidos por la falla de una pieza bajo garantía que todas esta está bajo garantía.

Las fallas occasionadas por abuso, negligencia o mantenimiento inadequado no está cubiertas por la garantía.

El uso de accesos optativos o piezas modificadas puede ser motivo justificado para no acceptar una reclamacion de garantia. El fabricante no es responsable de cubrir fallas de piezas bajo garantia occasionadas por el uso de accesos optivos o piezas modificadas.

Para presentar una reclamación, vaya a su Centro de Servicio Troy-Bilt Autorizo más cercano. Los servicios o reparación por motivo de garantía se realizaran en todos los Centros de Servicio Troy-Bilt Autorizados.

Cualquier pieza de reemplazo aprobada por el fabricante pueda ser realizada para llvar a cabo elostenimiento o la reparacion de garantia de piezas relacionadas con la emision y se realizar a sin cargo algo n para el propietario. Cualquier pieza de reemplazo que sea equivalente en rendimiento o durabilitad possible ser realizada en elostenimiento o reparacion sin garantia y no reducirá las obligaciones de garantia del fabricante.

Los componentes siguientes se incluyen en la garantía relacionada con emisiones del motor, bajo de aire, carburador,cebador, lineas de combustible, toma de combustible, bajo de combustible, modulo de encendido, bujia de encendido y silenciador.

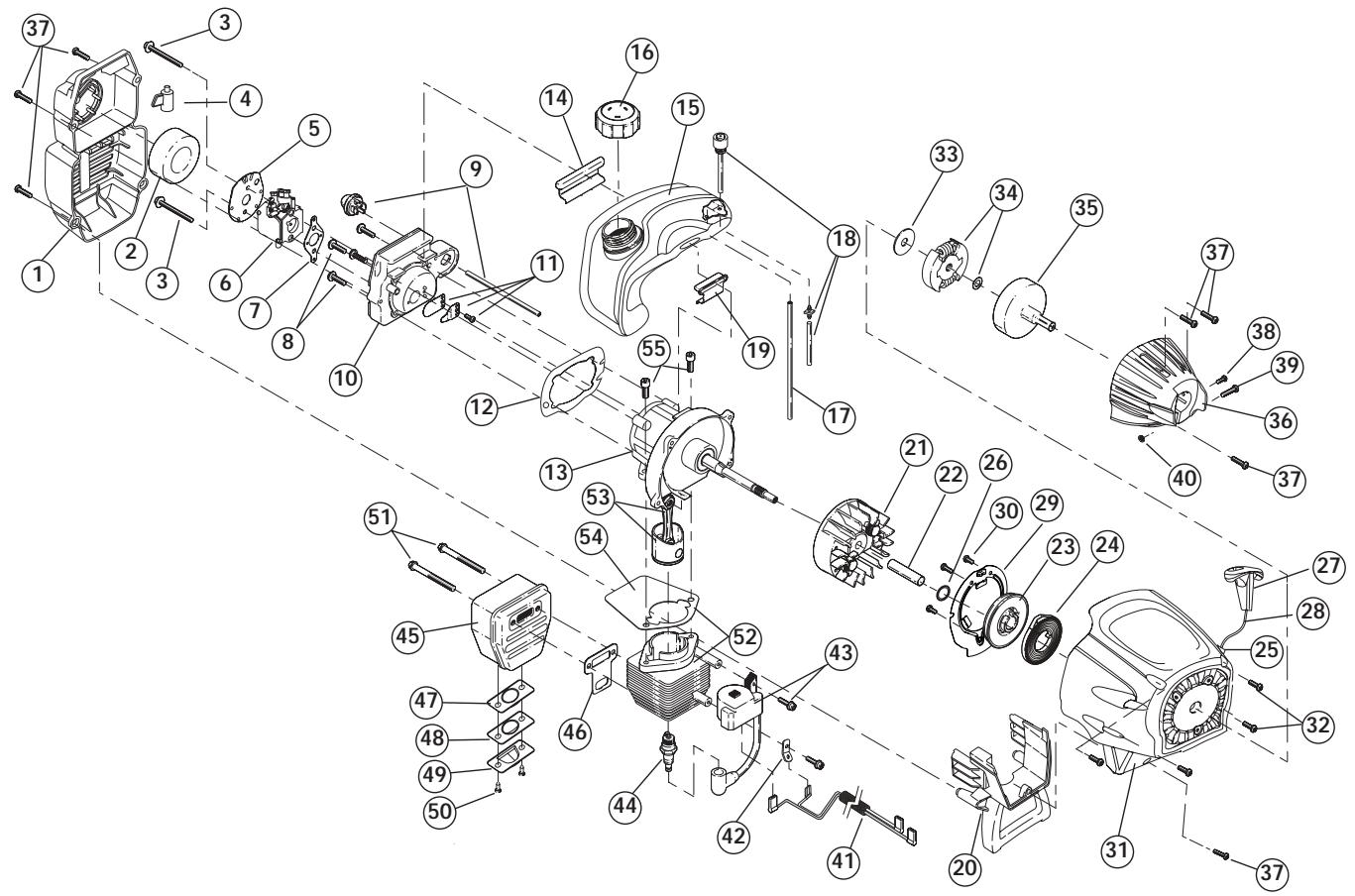

ENGINE PARTS - TB20CS

2-CYCLE GAS TRIMMER - ENGINE

Troy-Bilt LLC concede la garantía limitada establecida bajo para mercancías cuales que Sean compradas y usadas en los Estados Unidos, sus posesiones y territorios.

Troy-Bilt LLC garantiza este producto contra defectos en el material y la mano de obra durante un periodo de dos (2) años, a partir de la Fecha de compra original y a su entera disreción, arreglará o substituirá sin costo unoequalquier pieza bajo material o mano de obra se consideredeffectuoso.Esta garantía limitada se deben aplicarunicamente si este producto ha sido manejado ymantenido de acuerdo al Manual del Operario incluido conel producto y, si no ha sido sometido a mal uso, abuso,uso commercial, negligencia, accidente,mantimimiento inapropiado,alteracion,vandalismo,hurto, fuego,agua o daños debidos aothers riesgos o desastre natural.Los daños occasionados por la instalacion o el uso deequalquier accesorio o aditamento que no estéaprobado por TroyBilt yque sea usedo con el (los) producto(s) contemplados en este manual, anularan la garantía con respecto acualquier danoresultante.Esta garantía está limitada a noventa (90)dias a partir de la Fecha de compra original al detalle deequalquier producto Troy-Bilt que se use paraalquiler,para propósitos commerciales oequalquier otheroproposto que genere ingressos.

CÓMoyo BOSTENER SERVICIO: El servicios de garantía está disponible A TRAVÉS DE SU DISTRIBUTOR DE SERVICIO LOCAL AUTORIZADO, AL PRESENTAR EL COMPROBANTE DE COMPRA. Para localizar al distribuidor en su area, visite nuestro situó en Internet en www.troybilt.com, busque el avis lo clasificado en las Páginas Amarillas, llame al 1-800-520-5520 ocribe a Troy-Bilt LLC, PO Box 361131, Cleveland, OH 44136-0019.

Esta garantía limitada no-ofrece cobertura en lossiguientescasos:

A. Sincronizaciones - bujias, ajustes de carburadores, filtros.
B. Artículos de desgaste, perillas percusivas, carretes externos, linea de corte, carretes internos, polea de arranque, cuerdas de arranque, correas motoras.
C. Troy-Bilt no le offre ninguna garantía a los productos que Sean vendidos o exportados fuera de los Estados Unidos de América, sus posesiones y territorios, excepto aquellos que se vendan a工程技术 de los canales de distribución para exportación autorizados por Troy-Bilt.

Troy-Bilt se reserva el derecho o cambiar o melhorar el Diseño deequalquier producto Troy-Bilt, sinadoptar ninguna obligación para modifierequalquier producto fabricado con anteriorsidad.

Ninguna garantía implicita es aplicable desdexs del periodo de aplicabilidad de la garantía expresa,. escrita con anterioridad, incluyendo qualquier garantia implicita de commerciable o idoneidad para un proposto particular con respecto a las piezas identificadas. Exceptuando lo mentionado anteriormente, ninguna other guarantia expresa bien sea escrita or verbal con respecto a qualquier producto que sea concedida por qualquier persona o entidad, incluyendo al distribuidor or minorista, devera comprometer a Troy-Bilt LLC durante el periodo de la Garantia, el remedio exclusivo es el arreglo or la sustitución del producto segun lo establisho anteriormente. (Algunos Estados no permiten limitaciones en cuando al periodo de duracion de una garantia implicita, de manera que pueda que la limitacion anterior no sea aplicable en su caso.)

Las estipulaciones existables en esta Garantía-ofrecen la solución unconica y exclusiva que的结果de las ventas. Troy-Bilt no deben ser responsable de perdidas o daños incidentales o consecuentes que incluyan, sin limitación, gastos incuridos debido a la sustitución de servicios deostenimiento de prados, transporte o gastos relacionados, o gastos de alquiler para reemplazartemporalmente un producto bajo garantía. (Algunos Estados no permiten limitaciones en cuando al periodo de duración de una garantía implicita, deforma que pueda que la limitación anterior no sea aplicable en su caso.)

Ningún tipo de recuperación deben ser superior al preco- de compra del producto vendido, en ningún caso. La alteración de las caracteristicas de seguridad del producto deberá anular esta Garantía. Usted adopts el riesgo y la obligación de la perdida, dano o lesión en su persona o a su propidad y/o la de otheras personas y sus propiedades, que se origine a raiz del uso o mal uso, o la incompetencia para usar el producto.

Esta garantía limitada no deben cubrir a ninguna other persona Distinta al comprador original, arrendatario original, o la persona para la cuales se compró en calidad de regalo.

Relación de las leyes estatales con esta Garantía:Esta garantía le confiere derechos legalespecificos, y pueda que usted tambiénongathers權益,los cualesvarian en cada estado.

Para localizar al distribuidor de servicios local más cercano,\ marca el número 1-800-520-5520.

Troy-Bilt LLC

PO Box 361131

Cleveland, OH 44136-0019
