MANUAL DE USUARIO GA7010CF MAKITA

Manual de instrucciones

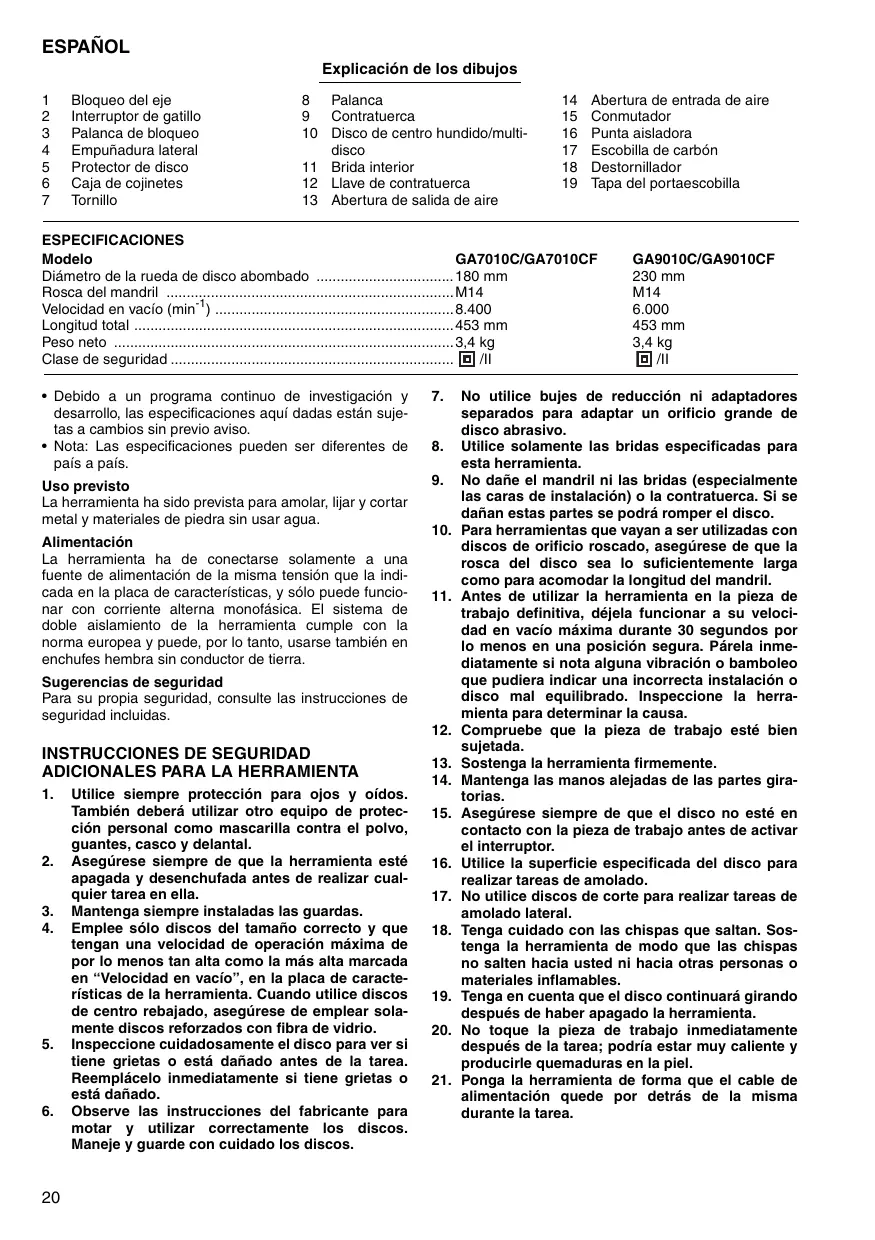

ESPAÑOL Explicación de los dibujos

Interruptor de gatillo Palanca de bloqueo Empuñadura lateral Protector de disco Caja de cojinetes Tornillo

9 Contratuerca 10 Disco de centro hundido/multidisco 11 Brida interior 12 Llave de contratuerca 13 Abertura de salida de aire

Abertura de entrada de aire

Conmutador Punta aisladora Escobilla de carbón Destornillador Tapa del portaescobilla

ESPECIFICACIONES Modelo

GA7010C/GA7010CF Diámetro de la rueda de disco abombado 180 mm Rosca del mandril M14 Velocidad en vacío (min-1) 8.400 Longitud total 453 mm Peso neto 3,4 kg Clase de seguridad /II • Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso. • Nota: Las especificaciones pueden ser diferentes de país a país.

La herramienta ha sido prevista para amolar, lijar y cortar metal y materiales de piedra sin usar agua.

La herramienta ha de conectarse solamente a una fuente de alimentación de la misma tensión que la indicada en la placa de características, y sólo puede funcionar con corriente alterna monofásica. El sistema de doble aislamiento de la herramienta cumple con la norma europea y puede, por lo tanto, usarse también en enchufes hembra sin conductor de tierra.

Sugerencias de seguridad

Para su propia seguridad, consulte las instrucciones de seguridad incluidas. 12.

INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA LA HERRAMIENTA

Utilice siempre protección para ojos y oídos.

También deberá utilizar otro equipo de protección personal como mascarilla contra el polvo, guantes, casco y delantal. Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de realizar cualquier tarea en ella. Mantenga siempre instaladas las guardas. Emplee sólo discos del tamaño correcto y que tengan una velocidad de operación máxima de por lo menos tan alta como la más alta marcada en “Velocidad en vacío”, en la placa de características de la herramienta. Cuando utilice discos de centro rebajado, asegúrese de emplear solamente discos reforzados con fibra de vidrio. Inspeccione cuidadosamente el disco para ver si tiene grietas o está dañado antes de la tarea. Reemplácelo inmediatamente si tiene grietas o está dañado. Observe las instrucciones del fabricante para motar y utilizar correctamente los discos. Maneje y guarde con cuidado los discos.

No utilice bujes de reducción ni adaptadores separados para adaptar un orificio grande de disco abrasivo.

Utilice solamente las bridas especificadas para esta herramienta. No dañe el mandril ni las bridas (especialmente las caras de instalación) o la contratuerca. Si se dañan estas partes se podrá romper el disco. Para herramientas que vayan a ser utilizadas con discos de orificio roscado, asegúrese de que la rosca del disco sea lo suficientemente larga como para acomodar la longitud del mandril. Antes de utilizar la herramienta en la pieza de trabajo definitiva, déjela funcionar a su velocidad en vacío máxima durante 30 segundos por lo menos en una posición segura. Párela inmediatamente si nota alguna vibración o bamboleo que pudiera indicar una incorrecta instalación o disco mal equilibrado. Inspeccione la herramienta para determinar la causa. Compruebe que la pieza de trabajo esté bien sujetada. Sostenga la herramienta firmemente. Mantenga las manos alejadas de las partes giratorias. Asegúrese siempre de que el disco no esté en contacto con la pieza de trabajo antes de activar el interruptor. Utilice la superficie especificada del disco para realizar tareas de amolado. No utilice discos de corte para realizar tareas de amolado lateral. Tenga cuidado con las chispas que saltan. Sostenga la herramienta de modo que las chispas no salten hacia usted ni hacia otras personas o materiales inflamables. Tenga en cuenta que el disco continuará girando después de haber apagado la herramienta. No toque la pieza de trabajo inmediatamente después de la tarea; podría estar muy caliente y producirle quemaduras en la piel. Ponga la herramienta de forma que el cable de alimentación quede por detrás de la misma durante la tarea.

22. Si el lugar de trabajo es muy caluroso y húmedo, o si está muy contaminado con polvo conductor, utilice un disyuntor de cortocircuito (30 mA) para cerciorarse de la seguridad del operario.

23. No utilice la herramienta con ningún material que contenga asbestos. 24. No utilice agua ni lubricante para amolado. 25. Asegúrese de que las aberturas de ventilación estén despejadas cuando trabaje en condiciones polvorientas. Si fuera necesario tener que eliminar el polvo, desconecte primero la herramienta de la fuente de alimentación (utilice objetos que no sean metálicos) y evite estropear las partes internas. 26. Cuando utilice un disco de cortar, trabaje siempre con el protector de disco colector de polvo requerido por el reglamento doméstico. 27. Los discos de cortar no deben ser sometidos a ninguna presión lateral.

GUARDE ESTAS INSTRUCCIONES.

DESCRIPCIÓN DEL FUNCIONAMIENTO PRECAUCIÓN: Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de ajustar o comprobar cualquier función de la herramienta.

Bloqueo del eje (Fig. 1)

PRECAUCIÓN: No accione nunca el eje cuando el vástago se esté moviendo. Podría dañarse la herramienta. Cuando instale o extraiga accesorios, presione el bloqueo del eje para evitar que el vástago pueda girar.

Interruptor de encendido (Fig. 2)

PRECAUCIÓN: Antes de enchufar la herramienta, siempre chequee para ver si el interruptor de gatillo trabaja correctamente y regresa a la posición “OFF” cuando lo suelta. Para herramienta con interruptor de bloqueo Para poner en marcha la herramienta, presionesimplemente el gatillo interruptor. Suéltelo para pararla. Para una operactión continua, presione en gatillo interruptor y luego empuje la palanca de bloqueo. Para parar la herramienta desde la posición de bloqueo, presione completamente el gatillo interruptor y luego suéltelo. Para herramienta con interruptor de desbloqueo Para preveinir puestas en marcha accidentales, el interruptor tiene una palanca de bloqueo incorporada en el mismo. Para arrancar la herramienta, empuje la palanca de bloqueo hacia adentro y luego presione el gatillo interruptor. Suelte el gatillo interruptor para parar la herramienta.

Para herramienta con interruptor de bloqueo y desbloqueo

Para prevenir puestas en marcha accidentales, el interruptor tiene una palanca de bloqueo incorporada en el mismo. Para arrancar la herramienta, presione la palanca de bloqueo hacia adentro y luego presione el interruptor. Suelte el interruptor para parar la herramienta. Para una operación continua, presione hacia adentro la palanca de bloqueo, presione en interruptor y luego presione aún más la palanca de bloqueo. Para parar la herramienta desde la posición de bloqueo, presione completamente el interruptor y luego suéltelo.

Las herramientas equipadas con función electrónica son fáciles de utilizar gracias a las siguientes características. Constante control de la velocidad Se puede lograr un acabado fino, porque la velocidad de giro se mantiene constante incluso en condición de carga. Además, cuando la carga en la herramienta exceda niveles excesivos, se reducirá la potencia del motor para proteger el motor contra el recalentamiento. Cuando la carga retorne a niveles admisibles, la herramienta funcionará de modo normal. Función de inicio suave Inicio suave gracias a la supresión del golpe de arranque.

Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de realizar cualquier trabajo en la herramienta.

Instalación de la empuñadura lateral (mango)

(Fig. 3) PRECAUCIÓN: Antes de realizar una operación, asegúrese siempre de que la empuñadura lateral está instalada firmemente. Rosque la empuñadura lateral firmemente en la posición de la herramienta mostrada en la figura.

Instalación o desmontaje del protector de disco

(Fig. 4 y 5) PRECAUCIÓN: El protector de disco deberá estar instalado en la herramienta de forma que el lado cerrado del protector esté siempre orientado hacia el operario. Afloje la palanca del protector de disco. Monte el protector de disco con la protuberancia de la banda del protector de disco alineada con la muesca de la caja de cojinetes. Después gire el protector de disco hasta la posición mostrada en la figura. Apriete la palanca para sujetar el protector de disco. Si la palanca está demasiado prieta o demasiado floja para sujetar el protector de disco, afloje o apriete el tornillo para ajustar el apriete de la banda del protector de disco. Para desmontar el protector de disco, siga el procedimiento de instalación a la inversa.

Instalación o desmontaje de un disco de amolar de centro hundido/multidisco (accesorio)

Monte la brida interior en el eje. Encaje el disco encima de la brida interior y rosque la contratuerca en el eje. (Fig. 6) Para apretar la contratuerca, presione el bloqueo del eje firmemente para que el eje no pueda girar, después apriete firmemente hacia la derecha utilizando la llave de contratuerca. Para desmontar el disco, siga el procedimiento de instalación a la inversa. (Fig. 7) Super arandela centradora Los modelos GA7010CF y GA9010CF están equipados de manera estándar con una Super arandela centradora. Con esta pieza, para aflojar la contratuerca sólo se necesita un tercio del esfuerzo necesario para aflojar la de tipo corriente.

OPERACIÓN ADVERTENCIA:

• No deberá ser nunca necesario forzar la herramienta. El peso de la herramienta aplica la presión adecuada. El forzamiento y la presión excesivos podrán ocasionar una peligrosa rotura del disco. • Reemplace el disco SIEMPRE si deja caer la herramienta durante el amolado. • No lance ni golpee NUNCA el disco de amolar u otros discos contra la pieza de trabajo. • Evite los rebotes y enganches del disco, especialmente cuando trabaje esquinas, bordes agudos, etc. Esto podrá ocasionar la pérdida del control y retrocesos bruscos. • No utilice NUNCA esta herramienta con discos para cortar madera ni otros discos de sierra. Los discos de ese tipo cuando se utilizan en una amoladora con frecuencia ocasionan retrocesos bruscos y pérdida del control que acarrean heridas personales. PRECAUCIÓN: • No encienda nunca la herramienta cuando ésta esté en contacto con la pieza de trabajo, podría ocasionar heridas al operario. • Póngase siempre gafas de seguridad o máscara facial durante la operación. • Después de la operación, apague siempre la herramienta y espere hasta que el disco se haya parado completamente antes de dejar la herramienta. Sujete SIEMPRE la herramienta firmemente con una mano en la empuñadura trasera y la otra en la empuñadura lateral. Encienda la herramienta y después aplique el disco a la pieza de trabajo. En general, mantenga el borde del disco a un ángulo de unos 15 grados con la superficie de la pieza de trabajo. Durante el periodo de uso inicial de un disco nuevo, no trabaje con la amoladora en la dirección B porque tenderá a cortar la pieza de trabajo. Una vez que el borde del disco se haya redondeado con el uso, se podrá trabajar con el disco en ambas direcciones A y B. (Fig. 8)

MANTENIMIENTO PRECAUCIÓN:

Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar la inspección o el mantenimiento. La herramienta y sus aberturas de ventilación han de mantenerse limpias. Limpie las aberturas de ventilación regularmente o siempre que los orificios empiecen a estar obstruidos. (Fig. 9)

Recambio de las escobillas de carbón

(Fig. 10 y 11) Cuando la punta de resina aislante del interior de la escobilla de carbón se gaste y haga contacto con el conmutador, detendrá automáticamente el motor. Cuando ocurra esto, ambas escobillas de carbón deberán ser sustituidas. Mantenga las escobillas de carbón limpias y de forma que entren libremente en los portaescobillas. Ambas escobillas de carbón deberán ser sustituidas al mismo tiempo. Utilice únicamente escobillas de carbón idénticas. Utilice un destornillador para quitar los tapones portaescobillas. Extraiga las escobillas desgastadas, inserte las nuevas y vuelva a colocar los tapones portaescobillas. Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y otras tareas de mantenimiento o ajuste deberán ser realizadas en Centros Autorizados o Servicio de Fábrica de Makita, empleando siempre repuestos Makita.

ACCESORIOS PRECAUCIÓN:

Estos accesorios o acoplamientos están recomendados para utilizar con su herramienta Makita especificada en este manual. El empleo de cualesquiera otros accesorios o acoplamientos conllevará un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido. Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicio Makita local. • • • • • • • • • • • • • • •

Protector de disco (Cubierta de disco)

Brida interior Discos de centro hundido Contratuerca (Para disco de centro hundido) Plato de goma Discos abrasivos Contratuerca (Para disco abrasivo) Llave de contratuerca Discos de corte Brida interior (Para disco de corte) Brida exterior (Para disco de corte) Grata de alambres Empuñadura lateral Protector de disco con recogida de polvo Accesorio de la cubierta contra el polvo

DECLARACIÓN DE CONFORMIDAD DE LA CE Declaramos bajo nuestra sola responsabilidad que este producto cumple con las siguientes normas de documentos normalizados,

HD400, EN50144, EN55014, EN61000 de acuerdo con las directivas comunitarias, 73/23/EEC, 89/336/EEC y 98/37/CE.

ESPAÑOL Ruido y vibración del modelo GA7010C/GA7010CF Los niveles típicos de ruido ponderados A son presión sonora:

90 dB (A) nivel de potencia sonora: 103 dB (A) – Póngase protectores en los oídos. – El valor ponderado de la aceleración no sobrepasa los 2,5m/s2.

ESPAÑOL Ruido y vibración del modelo GA9010C/GA9010CF Los niveles típicos de ruido ponderados A son presión sonora: 91 dB (A) nivel de potencia sonora: 104 dB (A)

– Póngase protectores en los oídos. – El valor ponderado de la aceleración es de 3 m/s2.
