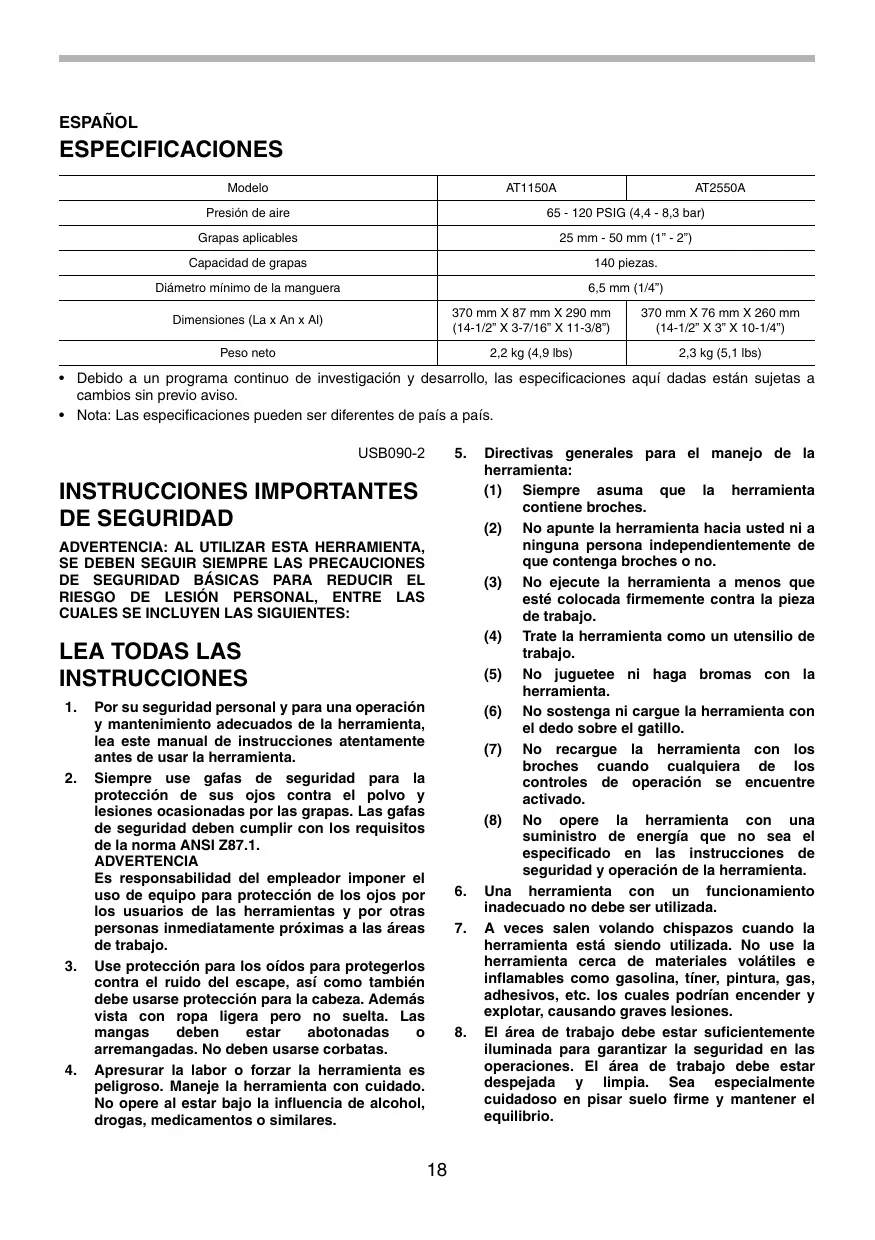

MANUAL DE USUARIO AT2550A MAKITA
- Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
- Nota: Las especificaciones pueden ser diferentes de país a país. USB090-2
INSTRUCCIONES IMPORTANTES DE SEGURIDAD ADVERTENCIA: AL UTILIZAR ESTA HERRAMIENTA,
SE DEBEN SEGUIR SIEMPRE LAS PRECAUCIONES
DE SEGURIDAD BÁSICAS PARA REDUCIR EL RIESGO DE LESIÓN PERSONAL, ENTRE LAS CUALES SE INCLUYEN LAS SIGUIENTES:
Por su seguridad personal y para una operación y mantenimiento adecuados de la herramienta, lea este manual de instrucciones atentamente antes de usar la herramienta. Siempre use gafas de seguridad para la protección de sus ojos contra el polvo y lesiones ocasionadas por las grapas. Las gafas de seguridad deben cumplir con los requisitos de la norma ANSI Z87.1. ADVERTENCIA Es responsabilidad del empleador imponer el uso de equipo para protección de los ojos por los usuarios de las herramientas y por otras personas inmediatamente próximas a las áreas de trabajo. Use protección para los oídos para protegerlos contra el ruido del escape, así como también debe usarse protección para la cabeza. Además vista con ropa ligera pero no suelta. Las mangas deben estar abotonadas arremangadas. No deben usarse corbatas. Apresurar la labor o forzar la herramienta es peligroso. Maneje la herramienta con cuidado. No opere al estar bajo la influencia de alcohol, drogas, medicamentos o similares.
Directivas generales para el manejo de la herramienta: (1) Siempre asuma que la herramienta contiene broches. (2) No apunte la herramienta hacia usted ni a ninguna persona independientemente de que contenga broches o no. (3) No ejecute la herramienta a menos que esté colocada firmemente contra la pieza de trabajo. (4) Trate la herramienta como un utensilio de trabajo. (5) No juguetee ni haga bromas con la herramienta. (6) No sostenga ni cargue la herramienta con el dedo sobre el gatillo. (7) No recargue la herramienta con los broches cuando cualquiera de los controles de operación se encuentre activado. (8) No opere la herramienta con una suministro de energía que no sea el especificado en las instrucciones de seguridad y operación de la herramienta. Una herramienta con un funcionamiento inadecuado no debe ser utilizada. A veces salen volando chispazos cuando la herramienta está siendo utilizada. No use la herramienta cerca de materiales volátiles e inflamables como gasolina, tíner, pintura, gas, adhesivos, etc. los cuales podrían encender y explotar, causando graves lesiones. El área de trabajo debe estar suficientemente iluminada para garantizar la seguridad en las operaciones. El área de trabajo debe estar despejada y limpia. Sea especialmente cuidadoso en pisar suelo firme y mantener el equilibrio.
18. No permita que aquellas personas que no estén
entrenadas usen la herramienta.
19. Asegúrese que nadie está cerca antes de
engrapar. Nunca intente engrapar al mismo tiempo tanto de la parte interior como de la parte exterior. Las grapas podrían desgarrarse y/o salir volando, lo cual representa un serio peligro.
20. Esté atento de pisar suelo firme y de mantener
el equilibrio con la herramienta. Asegúrese que nadie se encuentra debajo al estar trabajando en lugares elevados, y fije la manguera de aire para evitar el peligro en caso de un jaloneo o enganchado accidental.
21. En los tejados y otros lugares elevados,
engrape a medida que va avanzando en dirección hacia adelante. Es fácil que deje de tener suelo firme si engrapa mientras retrocede. Al engrapar contra una superficie perpendicular, hágalo de la parte superior a la inferior. Pude realizar las operaciones de engrapado con menor fatiga al hacerlo así.
22. Una grapa se doblará o la herramienta se
atascará si por error engrapa sobre otra grapa o si lo hace sobre algún punto nodular en la madera. Puede que la grapa salga arrojada y pegue sobre alguien, o que la misma herramienta reaccione de forma peligrosa. Coloque las grapas con cuidado.
23. No deje la herramienta cargada o con el
compresor de aire bajo presión por un tiempo prolongado bajo el sol. Asegúrese de que el polvo, la arena, las astillas o el material extraño no ingrese a la herramienta al dejarla en el lugar que designe.
24. No apunte el puerto de expulsión a nadie
alrededor. Mantenga las manos y los pies alejados del área del puerto de expulsión.
25. Cuando se encuentre conectada la manguera
de aire, no cargue la herramienta con su dedo en el gatillo, ni se la dé a alguien bajo estas circunstancias. El disparado accidental puede ser extremadamente peligroso.
26. Maneje la herramienta con cuidado, ya que
dentro de la herramienta hay mucha presión contenida que puede ser peligrosa si se causa una grieta debido a un manejo brusco (como dejar caer o golpear la herramienta). No intente labrar o hacer grabados sobre la herramienta.
27. Detenga la operación de engrapado de
inmediato si nota algo mal o fuera de lo común con la herramienta.
28. Siempre desconecte la manguera de aire y
retire todos las grapas:
- Al desatender la herramienta.
- Antes de realizar cualquier mantenimiento o reparación.
- Antes de despejar algún atascamiento. Sólo aquellos involucrados en la labor deberían estar alrededor. Los niños especialmente deben mantenerse alejados durante todo el tiempo. Puede que haya regulaciones locales respecto al ruido las cuales debe cumplirse al mantener los niveles de ruido dentro de los límites preestablecidos. En determinados casos, deberán usarse obturadores para contener el ruido. No juegue con el elemento de contacto: esto evita la descarga accidental, por lo que debe conservarse y no quitarse. Asegurar el gatillo en la posición de encendido “ON” también es muy peligroso. Nunca intente trabar el gatillo. No opere la herramienta si cualquier sección de los controles de operación está inoperable, desconectada, alterada o no está funcionando apropiadamente. Opere la herramienta dentro de la presión de aire especificada en la etiqueta de la herramienta por su seguridad y para un mayor tiempo de vida útil de la herramienta. No exceda la máxima presión de operación recomendada. La herramienta no deberá conectarse a un suministro cuya presión potencialmente exceda los 200 PSIG (13,6 bar). Nunca use la herramienta con algo más que no sea aire comprimido. Si se utiliza algún gas embotellado (bióxido de carbono, oxígeno, nitrógeno, hidrógeno, aire, etc.) o algún gas combustible (hidrógeno, propano, acetileno, etc.) como suministro de energía para esta herramienta, ésta explotará y causará graves lesiones. Siempre verifique el estado general de la herramienta, así como si hay tornillos sueltos antes de la operación. Apriete según sea necesario. Asegúrese que los sistemas de seguridad estén funcionando antes de la operación. La herramienta no debe operarse si sólo debe jalarse el gatillo o si sólo el elemento de contacto debe presionarse contra la madera. Sólo debe activarse cuando ambas acciones sean ejecutadas. Compruebe si hay alguna operación defectuosa sin que haya grapas cargadas y con el elemento de contacto en posición jalada por completo. Revise paredes, techos, tejados, pisos y similares con atención para evitar una descarga eléctrica accidental, así como una fuga de gas, explosiones, etc. que sean debido al haber insertado el clavo en cables con corriente, tubos o ductos de gas. Use solamente las grapas que se especifican en este manual. El uso de cualquier otro tipo de grapas puede provocar un funcionamiento inapropiado de la herramienta.
(ft 3/min.) Salida de aire del compresor por minuto
Cómo elegir un compresor
Frecuencia de clavado (veces/min.)
Salida de aire del compresor por minuto
Antes de llevar la herramienta a una locación distinta. Realice operaciones limpieza mantenimiento justo después de haber terminado la labor. Mantenga la herramienta en excelentes condiciones. Lubrique las piezas móviles para prevenir la oxidación y minimizar el desgaste por fricción. Limpie la herramienta y las piezas del polvo. No modifique ni altere la herramienta sin la autorización de Makita. No intente mantener el gatillo o el elemento de contacto presionados con cinta adhesiva o con algún alambre. Podría causarse una lesión grave o la muerte. Revise siempre el elemento de contacto como se indica en este manual. Las grapas pueden accidentalmente insertarse si el mecanismo de seguridad no está funcionando correctamente. Solicite una inspección periódica de la herramienta en los centros de servicios autorizados de Makita. Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones y cualquier mantenimiento deberán ser realizados por los centros de servicio autorizados o de fabricación de Makita, usando siempre repuestos Makita. GUARDE ESTAS INSTRUCCIONES. AVISO: El mal uso o incumplimiento de las reglas de seguridad descritas en el presente manual de instrucciones puede ocasionar graves lesiones personales. (ft 3/min.)
Frecuencia de clavado (veces/min.) SÍMBOLOS El compresor de aire debe cumplir con los requerimientos de ANSI B19.3. Seleccione un compresor que suministre gran presión, al igual que salida de aire para asegurar una operación eficiente en costos. La gráfica muestra la relación entre la frecuencia de engrapado, presión aplicable y salida de aire del compresor. Así, por ejemplo, si el engrapado se lleva a cabo a una velocidad aproximada de 60 veces por minuto a una compresión de 100 PSIG (6,8 bar), se requiere entonces un compresor con una salida de aire mayor de 3 ft3/ minuto. Los reguladores de presión deben usarse para limitar la presión de aire a la presión nominal de la herramienta donde la presión del aire suministrado excede la presión nominal de la herramienta. Si no lo hiciere, podrían ocurrir graves daños al operador de la herramienta o las personas que se encuentren en las proximidades del lugar. USD501-1 A continuación se muestran los símbolos utilizados para la herramienta. ....................Lea y entienda el manual y las etiquetas de la herramienta. ....................Los operarios y demás personas que se encuentran en el área de trabajo deben usar gafas de seguridad con protección lateral. ....................Mantenga los dedos alejados del gatillo cuando no esté clavando los sujetadores a fin de evitar un disparo accidental.
FUNCIONAMIENTO Cómo seleccionar una manguera de aire
PRECAUCIÓN: Siempre desconecte la manguera antes de ajustes o revisiones en la herramienta. Ajuste de la profundidad del engrapado
ajustadora de profundidad
Use una manguera de aire tan ancha y corta como sea posible para asegurar una operación eficiente y continua en el engrapado. Con una presión de aire de 70 PSIG (4,9 bar), se recomienda una manguera de aire con un diámetro interno mayor de 8,5 mm (5/16") y con una longitud menor de 20 m (6,6 ft.) para cuando el intervalo entre cada engrapado sea de 0,5 segundos. Las mangueras para suministro de aire deben tener una presión mínima de ejecución a una razón de 150 PSIG (10 bar)o 150 por ciento de la presión máxima producida en el sistema, cualquiera que sea mayor.
Para ajustar la profundidad del engrapado, afloje el perno al usar la llave hexagonal incluida con la herramienta y deslice luego la placa ajustadora de profundidad hacia arriba o abajo. Si las grapas no pueden colocarse con suficiente profundidad, deslice la placa ajustadora hacia la dirección de la flecha como se muestra en la figura. PRECAUCIÓN: La salida reducida de aire del compresor, o un diámetro ancho o menor de la manguera de aire en relación a la frecuencia de engrapado puede causar una reducción del desempeño de la herramienta.
Si las grapas se colocan con una profundidad excesiva, deslice la placa ajustadora hacia la dirección de la flecha como se muestra en la figura.
Para garantizar un desempeño óptimo, instale un sistema de aire (lubricador, regulador y filtro de aire) tan cerca como sea posible a la herramienta. Ajuste el lubricador de tal forma que una gota de aceite sea usado por cada 50 grapas. Cuando no se use el juego de aire, lubrique la herramienta con aceite para herramientas neumáticas, colocando 2 (dos) o 3 (tres) gotas en el adaptador de aire. Esto deberá realizarse antes y después de cada uso. Para una lubricación adecuada, la herramienta debe dispararse un par de veces después de introducir el aceite para herramientas neumáticas. La profundidad puede ajustarse a 5 mm del máximo. Apriete el perno firmemente en la posición derecha tras el ajuste.
PRECAUCIÓN: Siempre desconecte la manguera antes de llevar a cabo cualquier servicio de mantenimiento en la herramienta. Jale la pieza de empuje hacia atrás del cartucho de grapas y enganche la ranura en la pieza de empuje en la clavija de sujeción.
Inserte la tira de grapas en el cartucho de grapas. Pueden cargarse dos tiras de grapas.
PRECAUCIÓN: Siempre desconecte la manguera de la herramienta.
- Nunca enganche la herramienta en un lugar elevado o en una superficie potencialmente inestable. El gancho resulta conveniente a la hora de colgar la herramienta en forma temporaria. Fije el gancho en la herramienta con el tornillo incluido usando cualquiera de los dos orificios en el gancho como se muestra en la figura.
Resuministro de la grapadora Presione la clavija de sujeción ligeramente y jale la pieza de empuje para desengancharla. Con la clavija de sujeción presionada, retorne la pieza de empuje lenta y cuidadosamente a su posición original. Mantenga presionando la pieza de empuje hasta que atraviese.
- Siempre desconecte la manguera antes de resuministrar la herramienta.
- No utilice grapas deformes, ni una tira de grapas con grapas deformes. No seguir esta indicación provocaría una alimentación de grapas deficiente.
- Siempre use las grapas que se especifican en este manual de instrucciones. No seguir esta indicación provocaría una alimentación de grapas deficiente.
- Siempre retorne la pieza de empuje lenta y cuidadosamente mientras la sostiene con la mano. Selecciones las grapas apropiadas para su trabajo. Asegúrese que la manguera no esté conectada a la herramienta.
Cómo conectar la manguera
Deslice el acceso de aire de la manguera de aire en el ajuste de aire de la grapadora. Asegúrese de que el acceso de aire quede firmemente asegurado en su lugar al instalarse en el ajuste de aire. Debe instalarse un acoplador de manguera sobre o cerca de la herramienta de tal forma que el contenedor de presión se descargue al momento en que el acoplador del suministro de aire se desconecte. A. No coloque el elemento de contacto contra la pieza de trabajo con demasiada fuerza. B. Jale el gatillo por completo y sosténgalo por uno o dos segundos tras el engrapado. Para el método No.2, se hace uso del GATILLO
OPCIONAL DE DISPARO SECUENCIAL (PARTE DE
DISPARO ÚNICO). Reemplace la parte del gatillo con esto. OPERACIÓN Dirección del aire de escape
PRECAUCIÓN: Asegúrese de que todos los sistemas de seguridad funcionen adecuadamente antes de utilizar la herramienta. Tirar del gatillo primero y luego colocar el elemento de contacto contra la pieza de trabajo.
La dirección del aire de escape puede modificarse a un ángulo de 360 grados al girar la cubierta de escape con la mano.
Extracción de grapas atascadas AVISO: Siempre desconecte la manguera antes de retirar las grapas. Retire las grapas del cartucho de grapas. Levante con la mano el cerrojo en la parte superior de la guía de engrapado.
Para colocar una grapa, puede colocar el elemento de contacto contra la pieza de trabajo y jalar el gatillo. El método No.1 es para un engrapado continuo. El método No.2 es para un engrapado intermitente, en donde desea clavar cada grapa de manera muy cuidadosa y precisa.
Si el cerrojo no puede levantarse a mano, inserte un desarmador plano en el espacio entre el cerrojo y la compuerta y fuércela hacia arriba.
PRECAUCIÓN: Sin embargo, cuando la herramienta esté bajo la modalidad “engrapado intermitente”,
SOSTENER EL GATILLO JALADO EN UNA
POSICIÓN INTERMEDIA puede provocar un engrapado inesperado, si el elemento de contacto se deja que vuelva a hacer contacto con la pieza de trabajo u otra superficie bajo la influencia del retroimpacto (retroceso brusco de la herramienta). Para evitar este engrapado inesperado, proceda como se indica a continuación;
Con la herramienta desconectada, realice una inspección diaria para garantizar un movimiento libre del elemento de contacto y el gatillo. No use la herramienta si el elemento de contacto o el gatillo queda trabado o atascado. Abra la compuerta y saque las grapas.
Coloque el resorte del cerrojo en los dos ganchos de la guía de engrapado y retorne a su posición original al presionarlo.
Cuando la herramienta no se use durante un largo tiempo, lubríquela usando aceite para herramientas neumáticas y guarde la herramienta en un lugar seguro. Evite exponerla a la luz solar directa y/ o al calor o humedad ambiental.
PRECAUCIÓN: Si la punta de la guía de engrapado se ha desgastado, el atascamiento, así como el engrapado ineficiente tienden a ocurrir. Cuando esto ocurre, lleve a repararla a uno de los centros de servicio del fabricante o centro autorizado Makita.
PRECAUCIÓN: Desconecte siempre la manguera de aire de la herramienta antes de intentar hacer una inspección o mantenimiento. Mantenimiento de la grapadora Verifique siempre el estado general de la herramienta y afloje los tornillos antes de ponerla en funcionamiento. Ajuste según lo requerido. Mantenimiento del compresor, juego de aire o manguera de aire
PRECAUCIÓN: Estos accesorios o acoplamientos están recomendados para utilizar con su herramienta Makita especificada en este manual. El empleo de cualesquiera otros accesorios o acoplamientos conllevará un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido. Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicio Makita local.
Luego de utilizarla, vacíe siempre el tanque del compresor y el filtro de aire. Si permite que la humedad entre en la herramienta, esto podría ocasionar un mal funcionamiento y la posible falla de la misma. Verifique regularmente para ver si hay suficiente aceite neumático en el lubricador del juego de aire. La falta de mantenimiento de una lubricación suficiente ocasionará el desgaste rápido de los aros. EN0006-1 GARANTÍA LIMITADA MAKITA DE UN AÑO Política de garantía Cada herramienta Makita es inspeccionada y probada exhaustivamente antes de salir de fábrica. Se garantiza que va a estar libre de defectos de mano de obra y materiales por el periodo de UN AÑO a partir de la fecha de adquisición original. Si durante este periodo de un año se desarrollase algún problema, retorne la herramienta COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección muestra que el problema ha sido causado por mano de obra o material defectuoso, Makita la reparará (o a nuestra opción, reemplazará) sin cobrar. Esta garantía no será aplicable cuando:
- se hayan hecho o intentado hacer reparaciones por otros:
- se requieran reparaciones debido al desgaste normal:
- la herramienta haya sido abusada, mal usada o mantenido indebidamente:
- se hayan hecho alteraciones a la herramienta. EN NINGÚN CASO MAKITA SE HARÁ RESPONSABLE DE NINGÚN DAÑO INDIRECTO, FORTUITO O CONSECUENCIAL DERIVADO DE LA VENTA O USO DEL PRODUCTO. ESTA RENUNCIA SERÁ APLICABLE TANTO DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA GARANTÍA.
MAKITA RENUNCIA LA RESPONSABILIDAD POR
CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO
GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E “IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA. Esta garantía le concede a usted derechos legales específicos, y usted podrá tener también otros derechos que varían de un estado a otro. Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuenciales, por lo que es posible que la antedicha limitación o exclusión no le sea de aplicación a usted. Algunos estados no permiten limitación sobre la
Mantenga la manguera de aire fuera del calor (más de 60°C, más de 140°F), lejos de las sustancias químicas (diluyente, ácidos fuertes o álcalis). Además, encamine la manguera fuera de los obstáculos dado que podría quedar peligrosamente atrapada durante funcionamiento. Las mangueras deben también dirigirse lejos de bordes filosos y áreas que podrían dañarlas o desgastarlas.
Horno Diluyente Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en Centros de Servicio Autorizados por Makita, empleando siempre repuestos Makita.
duración de una garantía implícita, por lo que es posible que la antedicha limitación no le sea de aplicación a usted.
- plomo de pinturas a base de plomo,
- silice cristalino de ladrillos y cemento y otros productos de albanileria, y
- arsenico y cromo de maderas tratadas quimicamente. El riesgo al que se expone variara, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposicion a estos productos quimicos: trabaje en un area bien ventilada, y pongase el equipo de seguridad indicado, tal como esas mascaras contra el polvo que estan especialmente disenadas para filtrar particulas microscopicas. Makita Corporation Anjo, Aichi, Japan Made in Taiwan / Hecho en Taiwan AT1150A_NA3_0406
