MODE D'EMPLOI AT2550A MAKITA
Medium Crown Stapler Agrafeuse à agrafes moyennes Grapadora de corona mediana AT1150A

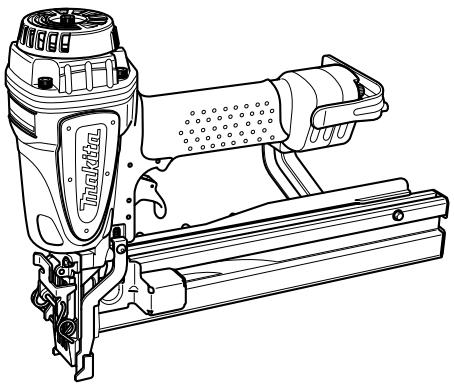

Wide Crown Stapler Agrafeuse à agrafes larges Grapadora de corona ancha AT2550A

007196
WARNING:
Pour votre propre sécurité, prière de dire attentivement avant l'utilisation.
GARDER CES INSTRUCTIONS POUR RÉFERENCE ULTÉRIEURE.
ADVERTENCIA:

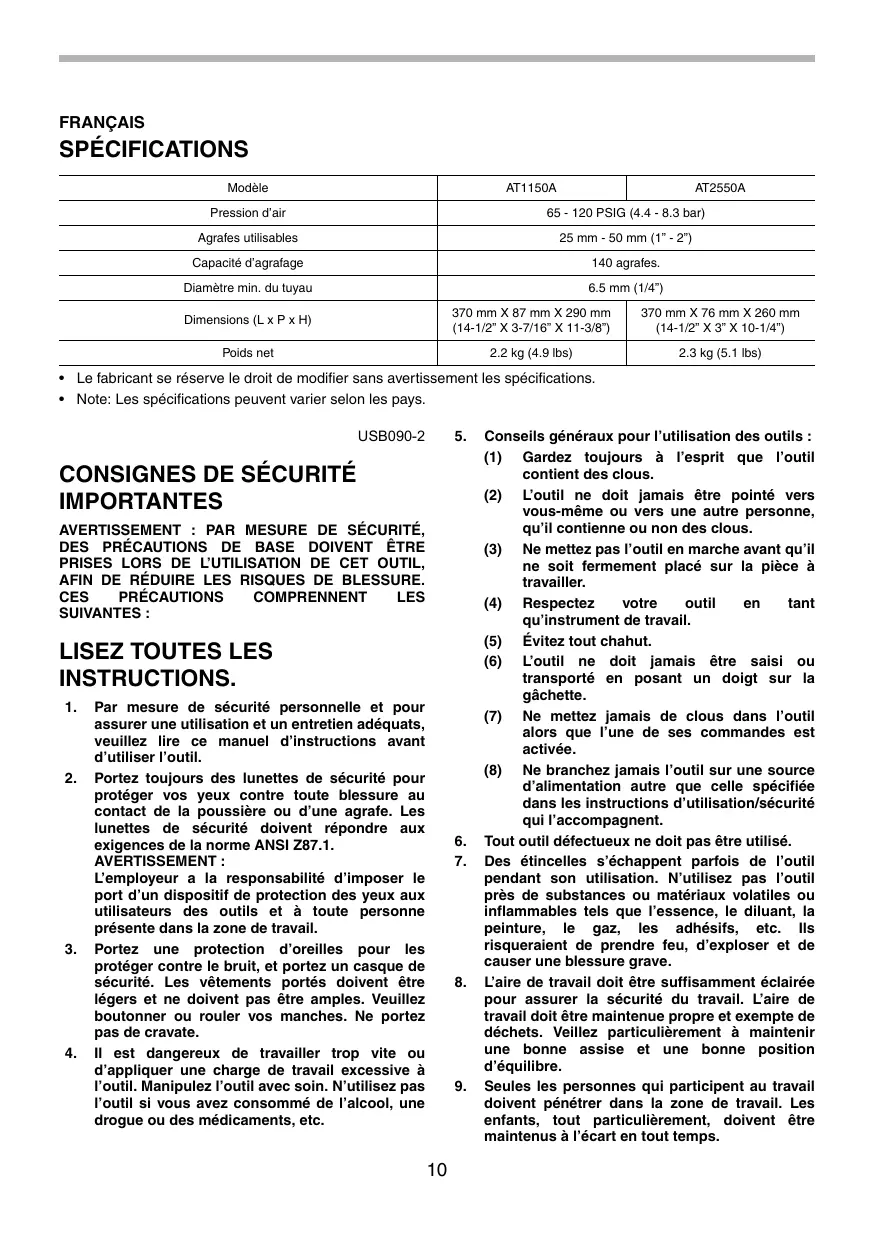

- Le fabricant se réserve le droit de modifier sans avertissement les specifications.
Note: Les specifications peuvent varier selon les pays.
USB090-2
CONSIGNES DE SECURITÉ IMPORTANTES
AVERTISSEMENT : PAR MESURE DE SECURITE, DES PRECAUTIONS DE BASE DOIVENT ETRE PRISES LORS DE L UTILISATION DE CET OUTIL, AFIN DE RÉDUIRE LES RISQUES DE BLESSURE. CES PRECAUTIONS COMPRENNENT LES SUIVANTES :
LISEZ TOUTES LES INSTRUCTIONS.
- Par mesure de sécurité personnelle et pour assurer une utilisation et un entretien adequats, veuillez dire ce manuel d'instructions avant d'utiliser l'outil.
- Portez toujours des lunettes de sécurité pour protégger vos yeux contre toute blessure au contact de la poussière ou d'une agrafe. Les lunettes de sécurité doivent répondre aux exigences de la norme ANSI Z87.1.
AVERTISSEMENT :
L'employeur a la responsabilité d'imposer le port d'un dispositif de protection des yeux aux utilisateurs des outils et à toute personne presente dans la zone de travail.
- Portez une protection d'oreilles pour les protégger contre le bruit, et portez un casque de sécurité. Les vêtements portés doivent être légers et ne doivent pas être amples. Veuillez boutonner ou rouler vos manches. Ne portez pas de cravate.
-
Il est dangereux de travailler trop vite ou d'appliquer une charge de travail excessive à l'outil. Manipuez l'outil avec soin. N'utilise pas l'outil si vous avez consommé de l'alcool, une drogue ou des medicaments, etc.
-
Conseils généraux pour l'utilisation des outils :
(1) Gardez toujours à l'esprit que l'outil contient des clous.
(2) L'outil ne doit jamais être pointé vers vous-même ou vers une autre personne, qu'il contienne ou non des clous.
(3) Ne mettez pas l'outil en marche avant qu'il ne soit fermement place sur la piece à travailler.
(4) Respectez votre outil en tant qu'instrument de travail.
(5) Évitez tout chahut.
(6) L'outil ne doit jamais être saisi ou transporte en posant un doigt sur la gachette.
(7) Ne mettez jamais de clous dans l'outil alors que l'une de ses commandes est activée.
(8) Ne branchez jamais l'outil sur une source d'alimentation autre que celle spécifiée dans les instructions d'utilisation/sécurité qui l'accompagnet.
- Tout outil défectueux ne doit pas être utilisé.
- Des étincelles s'échépent parfois de l'outil pendant son utilisation. N'utilise pas l'outil pres de substances ou matériaux volatiles ou inflammables tels que l'essence, le diluant, la peinture, le gaz, les adhesifs, etc. Ils risqueraient de prendre feu, d'exploser et de causer une blessure grave.
- L'aire de travail doit être suffisamment éclairée pour assurer la sécurité du travail. L'aire de travail doit être maintainue propre et exemple de déchets. Veilez particulièrement àmaintenir une bonne assise et une bonne position d'équilibre.
-
Seules les personnes qui participent au travail doivent pénétre dans la zone de travail. Les enfants, tout particulièrement, doivent être maintainus à l'écart en tout temps.
-
Il se peut que des réglementations locales s'appliquent concernant les niveaux de bruit permis. Veuillez les respecter. Le cas échéant, des volets doivent être installés pour réduire le bruit.

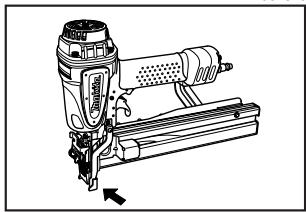

- Ne modifies pas l'élément de contact. Il permet de prévenir toute décharge accidentelle et doit donc être laxée en place. Il est également très dangereux de fixer la gachette en position de marche. Il ne faut jamais essayer d'immobiliser la gachette. N'utilise jamais un outil dont une des commandes est inutilisable, déconnectée, modifiée ou ne fonctionne pas correctement.
- Faites fonctionner l'outil avec la pression d'air spécifiée sur sa plaque signalétique pour assurer votre sécurité et une durée de service plus longue pour l'outil. Ne dépassez pas la pression maximale recommendée. L'outil ne doit pas être raccordé à une source dont la pression peut dépasser 200 PSIG (13.6 bar).
- Cet outil doit être exclusivement utilisé avec de l'air compré. L'utilisation d'une bouteille de gaz (dioxyde de carbone, oxygène, nitrogène, hydrogène, air, etc.) ou de gaz combustible (hydrogène, propane, acetylene, etc.) comme source de pression de cet outil entraînera une explosion et risque de causeur une blessure grave.
- Avant d'utiliser l'outil, assurez-vous qu'il est en bon et qu'aucune de ses vis n'est desserrée. Le cas échéant, serrez les vis.
- Assurez-vous que tous les dispositifs de sécurité sont en état de fonctionner avant d'utiliser l'outil. Il ne faut pas que l'outil s'active lorsque vous appuyez uniquement sur la gachette ou appuyez simplement l'objet de contact contre le bois. Il ne doit fonctionner que lorsque ces deux actions sont executées. Retirez les agrafes de l'outil et tirez complètement l'objet de contact pour vérifier l'absence de tout vice de fonctionnement.
- Pour éviter tout risque de chocolélectrique, de fuite de gaz, d'explosion, etc., provoque par le contact avec des fils dénudés, des conduites ou des tuyaux de gaz, vérifie le mur ou le plafond, le plancher, le toit, etc.
- Utilisez uniquement les agrafes spécifiées dans ce manuel. L'utilisation de toute autre type d'agrafes peut cause le dysfonctionnement de l'outil.
- Seules les personnes ayant pris connaissance du fonctionnement de l'outil doivent être autorisées à l'utiliser.
- Avant de procéder à l'agrafage, assurez-vous que personne ne se trouve pres de vous. N'essayez jamais d'agrafer une pièce en même temps des cotés interieur et extérieur. Cela est très dangereux, puisque les agrafes
risqueraient de defoncer la piece et/ou d'être projetees.
- Regardez où vous posez les pieds et assurez-vous d'un bon équilibre pendant l'utilisation de l'outil. Assurez-vous qu'il n'y a personne audessous de vous vous lorsque vous travailliez dans un endroit élevé, et fixez le tuyau d'air de sorte qu'il ne risque pas de se détacher s'il est secoué ou s'il se coince.
- Sur les toits et autres endroits élevés, posez les agrafes en vous déplaçant vers l'avant. Vous risquez de perdre pied si vous posez les agrafes en vous déplaçant à reculons. Lorsque vous posez des agrafes sur une surface verticale, faites-le du haut vers le bas. De cette façon le travail d'agrafage sera moins exigeant physiquement.
- L'agrafe risque de se plier ou l'outil de se bloquer si vous posez une agrafe par inadvertance dans un nœud ou sur une autre agrafe. L'agrafe risque alors d'être projetée et de frapper quelqu'un, ou bien l'outil lui-même risque de réagir de manière dangereuse. Choisissez l'emplacement des agrafes avec soin.
- N'abandonnez pas pour une période prolongée un outil charged ou un compresseur d'air sous pression exposé au soleil à l'extérieur. Assurez-vous de toutes déposer l'outil en un endroit où la poussière, le sable, les copeaux et corps étrangers ne risquent pas d'y pénétrez.
- Ne pointez jamais la sortie d'éjection vers une personne se trouvant à proximé. Gardez les mains et les pieds à l'écart de la zone de la sortie d'éjection.
- Pour transporter l'outil ou le donner à quelqu'un alors que le tuyau d'air est raccordé, ne posez pas le doigt sur la gachette. Le déclenchement accidentel de l'outil peut être extrémement dangereux.
- Manipuez l'outil prudemment. La pression elevée à l'intérieur de l'outil représentée un danger si une fissure est provoquée par un manipulation brusque (si vous échappez ou heurter l'outil). Ne tentez jamais de tailler ou graver une inscription sur l'outil.
- Cessez immédiatement l'agrafage si vous notez une anomalie ou un fonctionnement inhabituel de l'outil.
- Déconnectez toujours le tuyau d'air et retirez toutes les agrafes dans les cas suivants :
Lorsque l'outil est laissé sans surveillance.
- Avant d'effectuer tout travail d'entretien ou de réparation sur l'outil.
- Avant de réparer un blocage.
- Avant de déplacer l'outil vers un autre lieu.
- Procedez au nettoyage et à l'entretien de l'outil une fois le travail terminé. Maintenez l'outil en
excellente condition. Lubrifiéz les pièces mobiles pour évitier qu'elles ne rouillent et pour limiter l'usure entrainée par la friction. Retirez toute poussière déposée sur les pièces.
- Ne modifie pas l'outil sans l'autorisation de Makita.
- N'essayez pas de maintainir en position enforcée la gachette ou l'élement de contact avec un bout de ruban adhesif ou de fil. Il y a risque de décès ou de blessure grave.
- Vérifiez toujours l'élement de contact en suivant les instructions de ce manuel. Des agrafes risquent d'être projetées par accident si le mécanisme de sécurité ne fonctionne pas correctement.
- Confiez régulièrement l'outil à un centre de service après-vente agrée Makita pour une inspection.
- Pourmaintenir la SECURITÉ et la FIABILITÉ de l'outil,son entretien et sa réparation doivent êtreeffectues dans un centre de service après-venture agrée Makita,exclusivement avec des pieces de rechange Makita.
CONSERVEZ CE MODE D'EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité du present manuel d'instructions peuvent entrainer une grave blessure.
SYMBOLES
USD501-1
Les symboles utilisés pour l'outil sont indiqués cidessous.

Veillez dire les etiquettes et le manuel, en vous assurant d'en avoir bien compris le contenu.

L'utilisateur et toute personne presente dans la zone de travail doit porter des lunettes de sécurité avec protecteurs lateraux.

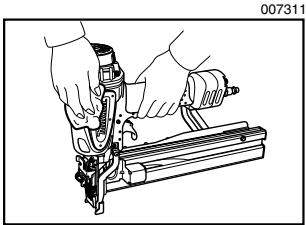

Pour éviter le déclenchement accidentel de l'outil, ne place pas les doits près de la gachette lorsque vous n'étés pas en train de clouer.
Pose
Sélection du compresseur

007309

007314
Le compresseur d'air doit répondre aux exigences de la norme ANSI B19.3.

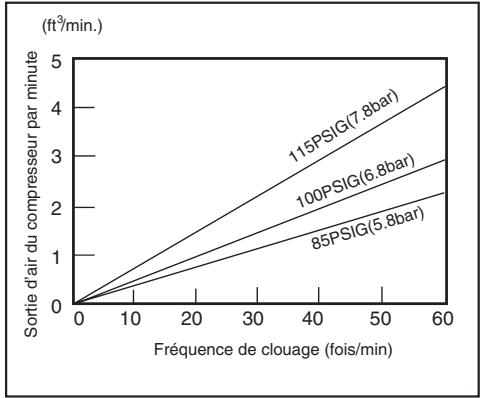

Selectionnez un compresseur dont la pression et la sortie d'air assureuron un bon rapport cou't/rendement. Le graphique presente la relation entre la fréquence d'agrafage, la pression applicable et la sortie d'air du compresseur.

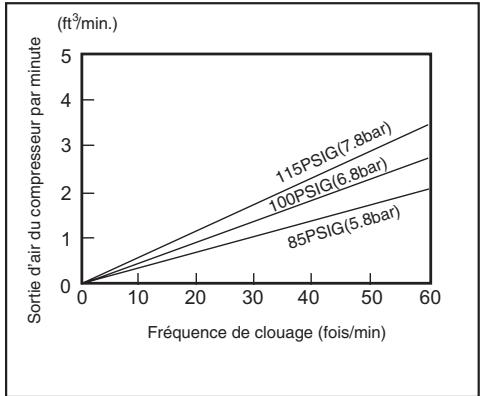

Ainsi, par exemple, pour fixer environ 60 agrafes par minute avec une compression de 100 PSIG (6.8 bar), il faudra un comprésur dont la sortie d'air est supérieure à 3 pi³/minute.
Un régulateur de pression doit être utilisé si la pression d'air fournie dépasse la capacité nominale de l'outil. Autrement, l'utilisateur et les personnes représentes courent un risque de blessure grave.

Selection du tuyau d'air
Pour assurer un travail d'agrafage continu et efficace, le tuyau d'air utilisé doit être le plus gros et le plus court possible. Avec une pression d'air de 70 PSIG (4.9 bar), un tuyau d'air à diamètre interne supérieur à 8.5 mm (5/16") et d'une longueur inférieure à 20 m (6.6 pi) est recommendé lorsque l'intervalle entre chaque agrafage est de 0.5 seconde. Les tuyaux d'alimentation en air auront une pression de travail nominale d'au moins 150 PSIG (10 bar) ou de 150 % la pression maximale produit dans le système, la plus grande de ces valeurs étant adoptée.

ATTENTION:
- Une faible pression d'air du compresseur, ou un tuyau d'air trop long ou à diamètre trop petit pour la fréquence d'agrafage peut entraîner une diminution de la capacité d'entraînement de l'outil.

Lubrification

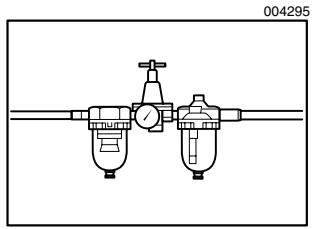

Pour assurer un rendement optimal, installez un dispositif d'air (réservoir d'huile, régulateur, filtré à air) le plus pres possible de l'outil. Réglez le réservoir d'huile de façon à ce qu'une goutte d'huile soit fournie toutes les 50 agrafes.
Si vous n'utilise pas de chambre à air, graissez l'outil en versant deux (2) ou trois (3) gouttes d'huile pour outil pneumatique dans le raccord à air. Cette opération doit être effectue avant et après l'utilisation. Pour assurer une lubrification adequate, il faut faire déclencher l'outil à quelques reprises après l'insertion de l'huile pour outil pneumatique.
DESCRIPTION DU FONCTIONNEMENT

ATTENTION:
- Débranchetz无论如何 le tuyau avant de régler ou de vérifier le fonctionnement de l'outil.
Réglage de la profondeur d'agrafage

-
Plaque de réglage de profondeur
-
Clé hexagonale

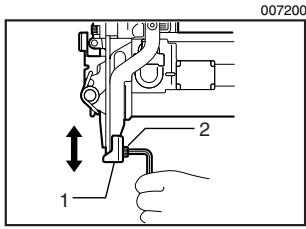

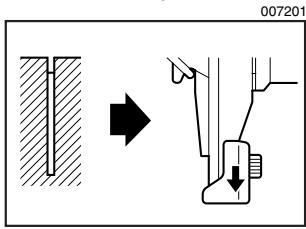

Pour régler la profondeur d'agrafage, desserrez le boulon au moyen de la clé hexagonale fournie avec l'outil puis faites glisser la plage de réglage de profondeur vers le haut ou le bas.

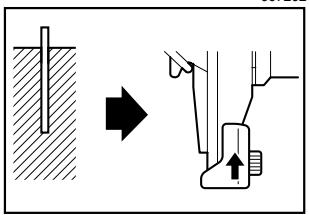

Si les agrafes ne s'enforcent pas assez profundement, faites glisser la plaque de réglage dans le sens de la flèche, tel qu'indiqué sur la figure.

007202
Si les agrafes s'enforcent trop profondement, faites glisser la plaque de réglage dans le sens de la flèche, tel qu'indiqué sur la figure.

La profondeur est réglable de 5 mm au maximum. Serrez le boulon fermement sur la bonne position après le réglage.
ASSEMBLAGE
ATTENTION:
- Déconnectez toujours le tuyau avant d'effectuer tout travail sur l'outil.

Crocket
- Crochet
- Vis
ATTENTION:
- Débranchetzousjours letuyau de l'outil.
- Ne suspendez jamais l'outil dans un endroit très élevé ou sur une surface qui risque d'être instable.
Le crochet est pratique pour suspendre l'utiltemporairement.

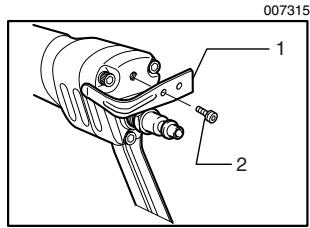

Fixez le crochet sur l'outil à l'aide de la vis fournie, en utilisant un des deux orifices du crochet, tel qu'indiqué sur la figure.
Chargement des agrafes
ATTENTION:
- Déconnectez toujours le tuyau avant de charger l'outil.
- N'utilisez ni agrafes déformées ni bandes d'agrafes. Autrement l'alimentation en agrafes risque d'être affectée.
Utilisez plusieurs les agrafes spécifiées dans ce manuel d'instructions. Autrement l'alimentation en agrafes risque d'être affectée. - Ramenez toujours le pouvoir lentement et doucement tout en le tenant d'une main.
Selectionnez des agrafes ajustées pour le travail à effectuer. Assurez-vous que le tuyau est déconnecté de l'outil.

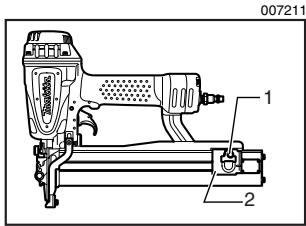

- Tirez le pouvoir vers l'arrière du magasin et accrochez la rainure du pouvoir sur la broche de blocage.

- Broche ceblocage
-
Poussoir
-
Insérez une bande d'agrafes dans le magasin.
Vous pouvez charger deux bandes d'agrafes.

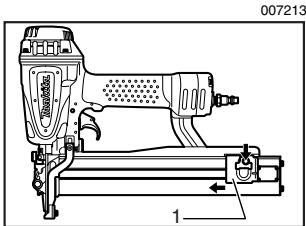

- Enoncez légèrement la broche de blocage et tirez sur le pouvoir pour le décrocher.
Avec la broche de blocage enforcée, remettez lentement et doucement le pouvoir sur sa position initiale.
Maintenez le pouvoir enforcé jusqu'à ce qu'il soit traversé.

- Poussoir

Raccordement du tuyau d'air
- Raccord à air
- Douille à air

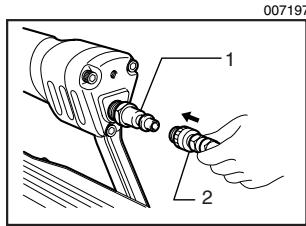

Glissez la douille du tuyau d'air dans le raccord à air de l'agrafeuse. Assurez-vous que la douille est fermement verrouillée en place après l'avoir installée sur le raccord d'air. Un raccord pour tuyau doit être installé sur ou pres de l'outil de sorte que le réserve de pression se vide lors de la déconnexion du raccord d'alimentation en air.
UTILISATION

ATTENTION:
Assurez-vous que tous les dispositifs de sécurité sont en état de fonctionner avant d'utiliser l'outil.
1. Vous pouvez aussi appuyer d'abord sur la gachette puis placer l'élément de contact contre la pierce.

- Gachette
- Élement de contact
- Piece

- Gachette
- Élement de contact
-
Piece
-

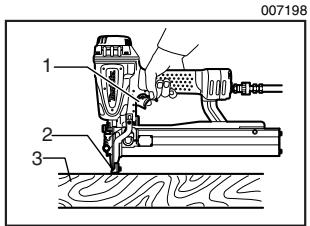

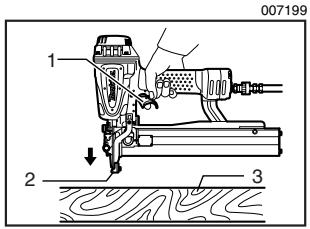

Pour agrafier, vous pouvez soit placer l'élement de contact contre la pierce et appuyer sur la gachette, ou
La méthode no 1 est pour l'agrafage continu.
La méthode no 2 est pour l'agrafage intermittent, lorsqu vous désirez agrafer soigneusement avec une grande précision.

ATTENTION:
- Toutefois, lorsque l'outil est reglé en mode "Agrafage intermittent" AVEC LA GACHETTE MAINTENUE À MI-COURSE, un agrafage inattendu risque de se produit si vous laissez l'élement de contact toucher à nouveau la pièce ou toute autre surface sous l'effet du mouvement de recul.
Pour éviter tout agrafage inattendu, procédez comme suit:
A. N'applique pas une force excessive en plaçant l'objet de contact contre la piece.
B. Appuyez à fond sur la gachette et gardez-la ainsi pendant 1 ou 2 secondes après l'agrafage.
Pour la méthode no 2, la GACHETTE.À BANDE SEQUENTIELLE EN OPTION (PIECE D'AGRAFAGE SIMPLE) est utilisée. Remplacez la piece de gachette par cette dernière.

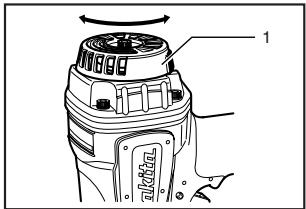

Orientation de l'échéppement

007207
1. Couvercle desortie
L'orientation de la sortie d'air peut être modifiée sur 360^ en tournant manuellement le couvercle de sortie.
Retrait des agrafes coincées

AVERTISSEMENT:
- Déconnectez toujours le tuyau avant de retarder les agrafes.
Retirez les agrafes du magasin.
Soulevez manuellement le verrou qui se trouve sur le dessus du guide d'entrainment.

007203
- Guide d'entraînement
- Verrou

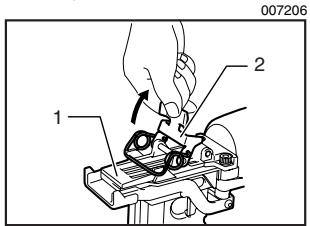

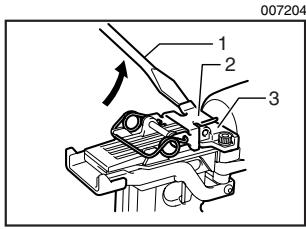

Si vous n'arrivez pas à soulever le verrou manuellement, insérez un tournevis pour vis à fente dans l'interstice qui se trouve entre le verrou et la porte, et forcez le verrou vers le haut.

007204
- Tournevis pour vis à vente
- Verrou
- Porte
Ouvrez la porte et retirez les agrafes.

1. Porte
Posez le ressort du verrou sur les deux crochets du guide d'entrainment et remettez-le en position initiale en appuyant dessus.

- Guide d'entrainment
- Verrou

007310

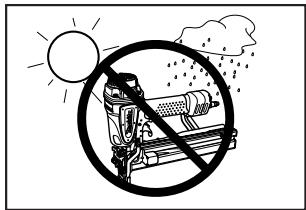

Si vous prévoyez que l'outil restera inutilisé pendant une période prolongée, lubrifiez-le avec de l'huile à outil pneumatique et rangez-le dans un endroit sûr. Évitez de l'exposer directement aux rayons du soleil et/ou de le laisser dans un environnement humide ou chaud.

ATTENTION:
- Si le bout du dispositif d'entrainment des agrafes est usé, les agrafes auront tendance à se coincer et à ne pas pénétrer profondément dans la pierce. Le cas échéant, faibles-le réparer dans une Usine ou un centre de service agréé Makita.
ENTRETIEN
ATTENTION:
- Déconnectez toujours le tuyau avant d'effectuer tout travail d'inspection ou d'entretien sur l'outil.
Entretien de l'agrafeuse
Avant d'utiliser l'outil, assurez-vous qu'il est en bon et qu'aucune de ses vis n'est desserrée. Le cas échéant, serrez les vis.

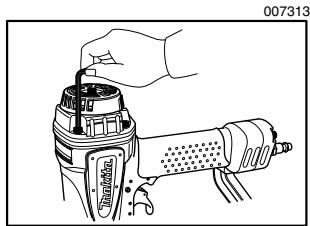

Avec l'util débranché, inspectez-le quotidiennement pour vous assurer que l'élement de contact et la gachette se déplacent librement. N'utilise pas l'outil si l'élement de contact ou la gachette se coince.

007312
Entretien du compresseur, de la chambre à air et du tuyau d'air

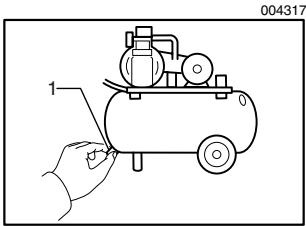

1. Robinet videange

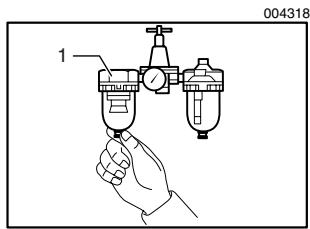

1. Filtre à air
Après l'utilisation, videz toujours le réservoir du compresseur et le filtre à air. L'outil risque de mal fonctionner ou de tomber en panne si l'humidité y pénétre.
Vérifiez régulierement le,chambre à air pour vous assurer que le réservoir d'huile contient assez d'huile à outil pneumatique. Les joints toriques s'useront rapidement s'illes ne sont pas toujours bien graissés.

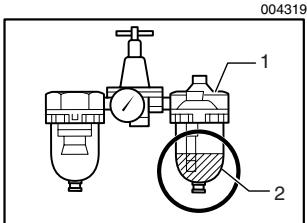

- Reservoir d'huile
- Huile à outil pneumatique

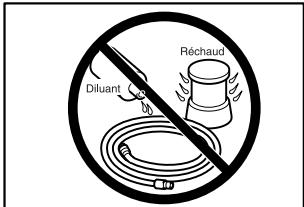

Gardez le tuyau d'air à l'écart de la chaleur (plus de 60^ ou 140^ ) et des produits chimiques (diluant, acides puissants, substances alcalines). Il faut également faire couir le tuyau à l'écart des obstacles où il risquerait de se coincer pendant l'utilisation de l'outil. Les tuyaux doivent également être placés à l'écart des bords tranchants et de toute surface pouvant entrainer l'endommagement ou l'abrasion du tuyau.

004320
Pour dévelopir la SéCURITÉ et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectuels dans un centre de service Makita agreeé ou un centre de service de l'usine Makita, exclusivement avec des pieces de rechange Makita.
ACCESSOIRES
ATTENTION:
- Ces accessoires ou pieces complémentaires sont recommendés pour l'utilisation avec l'util Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou piece complémentaire peut composer un risque de blessure. N'utilise les accessoires ou pieces qu'aux fins auxquelles ils ont ete concus.
Si vous désírez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plusprés.
- Agrafes

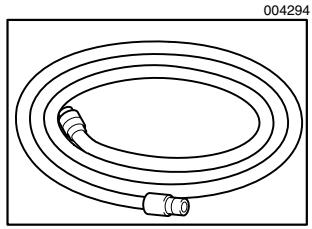

Tuyau d'air
Lunettes de sécurité
EN0006-1
