Tipo de producto	Aguja vibrante para hormigón inalámbrica
Marca	MAKITA
Modelo	BVR 450
Alimentación	Batería de iones de litio (18 V)
Tensión nominal	18 V cc
Tipo de batería compatible	Makita 18 V LXT
Velocidad en vacío	10 000 a 14 000 vibraciones/min
Dimensiones (Largo x Ancho x Alto)	Aprox. 450 x 100 x 150 mm
Peso (con batería)	Aprox. 3,5 kg
Diámetro de la aguja	28 mm
Longitud de la aguja	420 mm
Funciones principales	Compactación del hormigón, eliminación de burbujas de aire, vibración vertical
Zona de eficacia	Aproximadamente 250 mm de radio
Mantenimiento y limpieza	Limpiar con un paño húmedo después del uso; no sumergir en agua
Seguridad	Interruptor de palanca con retorno automático, protección contra arranques involuntarios
Piezas de repuesto y reparabilidad	Reparación por centro autorizado Makita, piezas originales recomendadas
Garantía	1 año (excepto desgaste normal y mal uso)

Preguntas frecuentes - BVR 450 MAKITA

¿Cómo instalar la batería en el BVR 450?

Asegúrese de que la herramienta esté apagada. Abra la tapa de la batería presionando la parte empotrada y girando. Inserte la batería alineando la lengüeta con la muesca, deslícelo hasta que encaje. Cierre la tapa.

¿Qué batería usar con el BVR 450?

Utilice exclusivamente baterías Makita 18 V LXT. El uso de otras baterías puede causar lesiones o incendios.

¿Cómo arrancar la herramienta?

Tire de la palanca del interruptor situada en el mango. La herramienta puede accionarse desde adelante o atrás. Suelte la palanca para detener.

¿Cuál es la zona de eficacia de la aguja vibrante?

La evacuación de burbujas de aire ocurre en un radio de aproximadamente 250 mm (10 veces el diámetro de la aguja). Mueva la herramienta en consecuencia para cubrir toda la superficie.

¿Se puede usar la herramienta bajo la lluvia?

No, nunca use la herramienta bajo la lluvia o en condiciones húmedas. Evite que entre agua u hormigón mojado en la herramienta.

¿Cómo limpiar el BVR 450 después del uso?

Use un paño húmedo para eliminar los residuos de hormigón. No sumerja la herramienta en agua. Mantenga los mangos secos y limpios.

¿Qué hacer si la herramienta emite un ruido anormal?

Corte inmediatamente la alimentación y retire la batería. Inspeccione la herramienta para detectar grietas o daños. Si es necesario, repárela en un centro autorizado Makita.

¿Cómo prolongar la vida útil de la batería?

Recargue la batería antes de que se descargue completamente. No la sobrecargue. Cargue a temperatura ambiente (10°C a 40°C). Deje enfriar si está caliente.

¿Qué precauciones de seguridad son esenciales?

Use gafas de protección. Mantenga las manos y la cara alejadas de la cabeza vibratoria. No deje el dedo en el interruptor durante el transporte. Siga las instrucciones del manual.

¿Dónde reparar el BVR 450?

Confíe las reparaciones a un centro de servicio autorizado Makita. Utilice exclusivamente piezas de repuesto Makita para garantizar la seguridad y fiabilidad.

MANUAL DE USUARIO BVR 450 MAKITA

MANUAL DE INSTRUCCIONES

Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.

GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.

ESPECIFICACIONES EN INGLÉS

ESPECIFICACIONES EN ESPAÑOL

Modelo	BVR350	BVR450	BVR850
Vibraciones por minuto	13 000 VPM	13 000 VPM	12 500 VPM
Amplitud de vibración	1,0 mm (1/32")
Cabeza de vibración (diámetro x longitud)	25 mm x 221 mm (1" x 8-3/4")
Longitud de ensamblado de eje flexible.	800 mm (31-1/2")	1 200 mm (47-1/4")	2 400 mm (94-1/2")
Longitud total	1 083 mm (42-3/4")	1 483 mm (58-1/2")	2 683 mm (105-1/2")
Peso neto	3,2 kg (7,1lbs)	3,7 kg (8,2lbs)	5,3 kg (11,7lbs)
Tensión nominal	18V c.d.
Cartucho de batería estándar	BL1830

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de país a país.

NORMAS GENERALES DE SEGURIDAD

GEA002-3

AVISO: Lea todas las instrucciones. Si no cumple con las instrucciones detalladas, se puede producir una descarga eléctrica, incendio y/o heridas de gravedad. El término "herramienta eléctrica" en todas las advertencias que figuran a continuación se refiere a la herramienta eléctrica alimentada por la red principal (con cable) o a la operada por batería (sin cable).

GUARDE ESTAS INSTRUCCIONES

Seguridad del área de trabajo

1. Mantenga el área de trabajo limpia y bien iluminada. Las áreas oscuras y desordenadas son propensas a accidentes.
2. No opere herramientas eléctricas en atmósferas explosivas, tales como en presencia de polvo, gases o líquidos inflamables. Las herramientas eléctricas producen chispas que pueden encender el polvo o los gases.
3. Mantenga a los niños y personas cercanas alejadas cuando opera la herramienta eléctrica. Si se distrae, puede perder el control de la herramienta.

Seguridad eléctrica

1. El enchufe de la herramienta eléctrica debe coincidir con la toma. Nunca modifique el enchufe. No use ningún adaptador con las herramientas eléctricas con conexión a tierra (masa). Los enchufes sin modificar y las tomas correspondientes reducen el riesgo de descarga eléctrica.
2. Evite el contacto corporal con superficies con conexión a tierra (masa) tales como radiadores, tuberías, refrigeradores y fogones. Se corre más riesgo de sufrir una descarga eléctrica si el cuerpo está a tierra.
3. No exponga las herramientas eléctricas a la lluvia o a la humedad. Si ingresa agua en la herramienta eléctrica, aumenta el riesgo de sufrir una descarga eléctrica.
4. No tire del cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, aceite, objetos cortantes o piezas móviles. Los cables dañados o atrapados aumentan el riesgo de sufrir una descarga eléctrica.
5. A la hora de operar una herramienta eléctrica en el exterior, utilice un prolongador apropiado. Si lo utiliza, se reduce el riesgo de sufrir una descarga eléctrica.

Seguridad personal

1. Esté atento, preste atención a lo que está haciendo y utilice su sentido común cuando opere una herramienta eléctrica. No utilice la herramienta eléctrica cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción cuando opera la herramienta puede tener como resultado heridas personales graves.
2. Utilice equipos de seguridad. Utilice siempre protección ocular. Los equipos de seguridad como máscaras para protegerse del polvo, calzado antideslizante o protección para los oídos, que se utilicen en condiciones adecuadas, reducen el riesgo de sufrir heridas personales.
3. Evite el encendido accidental de la herramienta. Asegúrese de que el interruptor esté en posición de apagado (OFF) antes de enchufar la herramienta. Si transporta la herramienta eléctrica con su dedo en el interruptor o si enchufa la herramienta cuando está encendida (ON), puede haber accidentes.
4. Retire todas las llaves y tuercas de ajuste antes de encender la herramienta eléctrica. Si deja una de estas adherida a una parte giratoria de la herramienta eléctrica, puede sufrir daños en su persona.
5. No haga demasiadas cosas al mismo tiempo. Mantenga la postura y el equilibrio en todo momento. De esta forma, tendrá un mejor control de la herramienta eléctrica en situaciones inesperadas.
6. Utilice ropa adecuada. No use ropa holgada ni joyas. Mantenga su cabello, ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas y el cabello pueden atascarse en las piezas móviles.
7. Si se proveen dispositivos para la conexión de extracción y recolección de polvo, asegúrese de que estén correctamente conectados y sean adecuadamente utilizados. La utilización de estos dispositivos puede reducir los riesgos relacionados con el polvo.

Mantenimiento y uso de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica adecuada hará un trabajo mejor a la velocidad para la que ha sido fabricada.
2. No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reemplazada.
3. Desconecte el enchufe de la fuente de energía y/o la batería de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o guardar las herramientas eléctricas. Dichas medidas de seguridad preventivas reducen el riesgo de que la herramienta se opere accidentalmente.
4. Guarde la herramienta eléctrica que no use fuera del alcance de los niños y no permita que las personas que no están familiarizadas con ella o con las instrucciones la operen. Las herramientas eléctricas son peligrosas en manos de personas que no saben operarlas.
5. Realice el mantenimiento de la herramienta eléctrica. Verifique que no está mal alineada, uniones de las partes móviles, piezas rotas y demás condiciones que puedan afectar el funcionamiento de la herramienta eléctrica. Si está dañada, haga reparar la herramienta eléctrica antes de utilizarla. Muchos accidentes son causados por herramientas eléctricas que no han recibido un mantenimiento adecuado.
6. Mantenga las herramientas de corte limpias y afiladas. Si reciben un mantenimiento adecuado y tienen los bordes afilados, es probable que la herramienta se atasque menos y sea más fácil controlarla.
7. Utilice la herramienta eléctrica, accesorios, brocas, etc. de acuerdo con estas instrucciones y de la forma establecida para cada tipo de unidad en particular; tenga en cuenta las condiciones laborales y el trabajo a realizar. Si utiliza la herramienta eléctrica para realizar operaciones distintas de las indicadas, podría presentarse una situación peligrosa.

Mantenimiento y uso de la herramienta a batería

1. Asegúrese de que el interruptor esté en posición de apagado antes de colocar la batería. La colocación de la batería en las herramientas con el interruptor en posición de encendido causa accidentes.
2. Realice la recarga solo con el cargador asignado por el fabricante. Un cargador que es adecuado para un solo tipo de batería puede tener riesgo de incendio al ser utilizado con otra batería.
3. Utilice las herramientas eléctricas solo con baterías designadas específicamente. La utilización de otras baterías puede generar riesgo de lesiones e incendio.
4. Cuando una batería no está en uso, manténgala lejos de otros objetos de metal tales como clips para papel, monedas, llaves, clavos, tornillos u otros objetos de metal pequeños que puedan conectar una terminal con otra. Un cortocircuito entre las terminales de una batería puede causar quemaduras o incendios.
5. Bajo condiciones de descuido, el líquido puede ser expulsado de la batería; evite el contacto. Si se produce el contacto accidentalmente, enjuague con agua. Si el líquido entra en contacto con los ojos, deben buscar asistencia médica. El líquido expulsado de la batería puede causar irritación o quemaduras.

Servicio Técnico

1. Haga que una persona calificada repare la herramienta utilizando solo piezas de repuesto idénticas. Esto asegura que se mantenga la seguridad de la herramienta eléctrica.
2. Siga las instrucciones para la lubricación y cambio de accesorios.
3. Mantenga las asas secas, limpias y sin aceite o grasa.

GEB023-2

NORMAS ESPECÍFICAS DE SEGURIDAD

No deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para el vibrador para concreto. Si utiliza esta herramienta de forma no segura o incorrecta, podría sufrir graves lesiones personales.

1. Siempre mantenga sus manos y rostro alejados de la cabeza de vibración durante el uso.
2. Apague la herramienta de inmediato si nota un ruido anormal o si observa una ineficiencia durante la operación.
3. Inspeccione la herramienta cuidadosamente para detectar averías, grietas o deformaciones si la ha dejado caer de forma accidental o si fue golpeada contra algo.
4. No cargue la herramienta con el dedo sobre el interruptor.
5. No coloque la herramienta sobre una superficie para encenderla. La cabeza de vibración puede batirse fuera de control y causar un accidente.
6. Tenga cuidado de que no penetre agua, concreto acuoso (húmedo) o algo similar debajo de la herramienta. No permita que la herramienta caiga sobre concreto acuoso.
7. Inserte la cabeza de vibración cuidadosamente entre los marcos de hierro/acero o las barras de refuerzo sin que haga contacto con estos.
8. No aplaste ni tuerza la manguera flexible.
9. No flexione la manguera flexible de forma excesiva.
10. Use un paño húmedo o algo similar para cuidadosamente despojar la acumulación de concreto acuoso que haya quedado en la herramienta tras la operación. Se debe proporcionar un cuidado adicional para limpiar exhaustivamente las ranuras de ventilación, la región del interruptor, las aberturas de la cubierta, etc.
11. No use la herramienta bajo la lluvia. No limpie la herramienta en agua.

GUARDE ESTAS INSTRUCCIONES.

AVISO:

El MAL USO u omisión en seguir las reglas de seguridad indicadas en este manual de instrucciones puede causar lesiones personales graves.

SÍMBOLOS

USD303-1

A continuación se muestran los símbolos realizados para la herramienta.

V . voltios

corriente directa

.../min . vibración por minuto

ENC007-2

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PARA CARTUCHO DE BATERÍA

1. Antes de utilizar el cartucho de batería, lea todas las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utiliza la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de operación se ha acortado en exceso, deje de operar de inmediato. Podrá correrse el riesgo de sobrecalentamiento, posibles quemaduras e incluso explosión.
4. En caso de que ingresen electrolitos en sus ojos, enjuáguelos bien con agua limpia y consulte de inmediato a un médico. Podría perder la visión.
5. No cortocircuite el cartucho de batería:

(1) No toque las terminales con ningún material conductor. (2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, tales como clavos, monedas, etc. (3) No exponga la batería al agua o a la lluvia. Si la batería entra en cortocircuito, puede causar sobrecalentamiento, un flujo de corriente mayor, quemaduras posibles e incluso una falla.

1. No guarde la herramienta ni el cartucho de batería en lugares donde la temperatura pueda alcanzar o exceder los 50 °C (122 °F).
2. Nunca incinere el cartucho de batería, incluso en el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego.
3. Tenga cuidado de no dejar caer ni golpear el cartucho de batería.

GUARDE ESTAS INSTRUCCIONES

Consejos para alargar al máximo la vida útil de la batería

1. Cargue el cartucho de batería antes de que se descargue por completo. Pare siempre la operación y cargue el cartucho de batería cuando note menos potencia en la herramienta.
2. No cargue nunca un cartucho de batería que esté completamente cargado. La sobrecarga acortará la vida útil de la batería.
3. Cargue el cartucho de batería a temperatura ambiente de 10°C - 40°C (50°F - 104°F) . Si un cartucho de batería está caliente, déjelo enfriar antes de cargarlo.

• Asegúrese siempre de que la herramienta está apagada y el cartucho de batería extraído antes de realizar cualquier ajuste o comprobación en la herramienta.

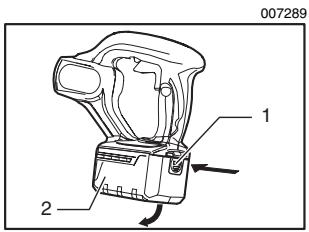

Instalación o desmontaje del cartucho de batería

1. Parte hundida de la cubierta del cartucho de la batería
2. Cubierta del cartucho de la batería

007143

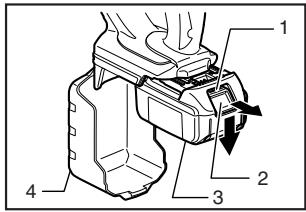

1. Parte roja
2. Botón
3. Cartucho de batería
4. Apague siempre la herramienta antes de insertar o desmontar el cartucho de batería.
5. Para quitar el cartucho de la batería, primero abra la cubierta. Para abrir la cubierta, presione sobre su parte hundida y gírela presionada. Luego retire la herramienta cuando deslice el botón en la parte frontal del cartucho.
6. Para colocar la batería, alinee la lengüeta de la batería con la canaleta de la carcasa y colóquela en su lugar. Asegúrese siempre de que está insertando la batería hasta el final, en donde hace tope y emite un ligero chasquido. Si todavía puede ver la parte roja en la parte de arriba del botón, significa que no está completamente trabada. Empújela suavemente hacia adentro hasta que no pueda ver la parte roja. Si esto no sucede, puede que accidentalmente se caiga de la herramienta ocasionando daños personales a usted o a terceros.
7. No emplee fuerza cuando inserte el cartucho de batería. Si el cartucho no se desliza al interior fácilmente, será porque no se está insertando correctamente.

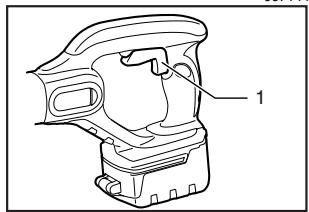

Accionamiento del interruptor

1. Gatillo del interruptor

PRECAUCIÓN:

• Antes de insertar el cartucho de batería en la herramienta, compruebe siempre que la palanca del interruptor funciona debidamente y que vuelve a la posición "OFF" cuando la suelte.

Para arrancar la herramienta, oprima la palanca interruptora. Suelte la palanca interruptora para detener la herramienta.

La palanca interruptora puede jalarse ya sea de la parte superior o trasera de la herramienta.

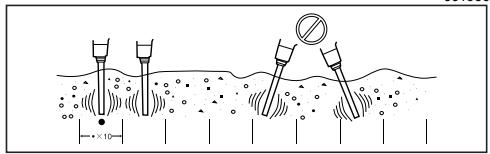

OPERACIÓN

Sujete firmemente la herramienta cuando esté en uso o realice operaciones de inserción. Use la herramienta dentro de un rango efectivo de vibraciones en intervalos equidistantes. El rango efectivo de eliminación de burbujas es aproximadamente diez veces el diámetro de la cabeza de vibración, o alrededor de 250 mm (9-27/32").

No use esta herramienta para mover el concreto en una forma. El mortero solo se alejará y el agregado áspero permanecerá, lo que causará segregación.

Nivelado y eliminación de burbujas de forma efectiva.

La eliminación de burbujas de aire se finaliza cuando, después de haber usado la herramienta en cada rango efectivo, el concreto deja de encogerse y el mortero se ha elevado de forma uniforme sobre la superficie dando una apariencia ligera. Con cuidado retire la herramienta para evitar dejar hoyos.

NOTA:

• La vibración demasiado prolongada sobre un mismo lugar causa segregación en el concreto.
• Cuando el agregado áspero se segrega al colocar el concreto, con una pala retire ese agregado y colóquelo donde haya suficiente espacio para su procesamiento con el mortero. Luego use la herramienta sobre este. No deje el agregado áspero en condición segregada.

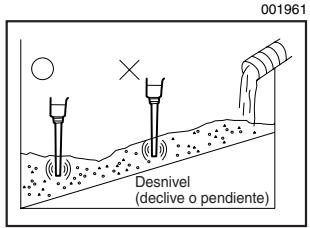

Al estar aplicando concreto sobre un sitio a desnivel (declive o pendiente), siempre vierta desde la parte de mayor fondo en un comienzo. De esta forma el peso del concreto frescamente vertido y la vibración permitirá una eliminación más eficiente de las burbujas de aire. En contraste, si el vertido se hace desde la parte más superior, el mortero se separará y eventualmente se deslizará hacia el fondo.

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta está apagada y el cartucho de batería extraído antes de intentar realizar una inspección o mantenimiento.

Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra área de mantenimiento o ajuste deben ser realizadas en Centros de Servicio Autorizados por Makita, empleando siempre repuestos Makita.

ACCESORIOS

PRECAUCIÓN:

• Estos accesorios o acoplamientos están recomendados para usar con su herramienta Makita especificada en este manual. El empleo de cualquier otro accesorio o acoplamiento conlleva un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido.

Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicios Makita local.

• Diferentes tipos de baterías y cargadores genuinos de Makita

GARANTÍA LIMITADA MAKITA DE UN AÑO

Política de garantía

Cada herramienta Makita es inspeccionada y probada exhaustivamente antes de partir de fábrica. Se garantiza que va a estar libre de defectos de mano de obra y materiales por el periodo de UN AÑO a partir de la fecha de compra original. Si durante este periodo de un año se desarrollase algún problema, retorne la herramienta COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección muestra que el problema ha sido causado por mano de obra o material defectuoso, Makita la reparará (o a nuestra opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando:

se hayan hecho o intentado hacer reparaciones por otros; - se requieran reparaciones debido al desgaste normal; - la herramienta haya sido abusada, mal usada o mantenida indebidamente; se hayan hecho alteraciones a la herramienta.

EN NINGÚN CASO MAKITA SE HARÁ RESPONSABLE DE NINGÚN DAÑO INDIRECTO, FORTUITO O CONSECUENCIAL DERIVADO DE LA VENTA O USO DEL PRODUCTO.

ESTA RENUNCIA SERÁ APLICABLE TANTO DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA GARANTÍA.

MAKITA RENUNCIA LA RESPONSABILIDAD POR CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E “IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.

Esta garantía le concede a usted derechos legales específicos, y usted tendrá también otros derechos que varían de un estado a otro. Algunos Estados no permiten la exclusión o limitación de daños fortuitos o consecuenciales, por lo que es posible que la antedicha limitación o exclusión no le sea de aplicación a usted. Algunos Estados no permiten limitación sobre la duración de una garantía implícita, por lo que es posible que la antedicha limitación no le sea de aplicación a usted.

ADVERTENCIA

Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado, y otras actividades de la construcción contienen sustancias químicas reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos productos químicos son:

• plomo de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y
• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone variará, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada, y póngase el equipo de seguridad indicado, tal como estas máscaras contra el polvo que están especialmente diseñadas para filtrar partículas microscópicas.
