Tipo de producto	Horno empotrable
Marca	Franke
Modelo	Smart FSM 86 H
Categoría	Horno
Dimensiones (An x Al x P)	59.5 cm x 59.5 cm x 56.0 cm
Peso neto	34 kg
Alimentación	230 V / 50 Hz, 16 A
Potencia máxima	3000 W
Capacidad	77 L
Funciones de cocción	Calor rotativo, Convección natural, Grill, Grill ventilado, Descongelación, Mantenimiento caliente
Tipo de limpieza	Pirólisis
Clase energética	A+
Iluminación interior	Bombilla halógena 25 W
Puerta	Puerta fría de 3 vidrios
Seguridad infantil	Bloqueo de teclas
Apagado automático	Sí, programable
Temporizador	Electrónico con fin de cocción
Accesorios incluidos	Rejilla, bandeja de goteo, kit de montaje
Disponibilidad de piezas de repuesto	Sí, a través del servicio postventa Franke
Reparabilidad	Índice de reparabilidad: 8.2/10

Preguntas frecuentes - Smart FSM 86 H FRANKE

¿Cómo instalar el horno Smart FSM 86 H?

La instalación debe ser realizada por un profesional cualificado. Respete las dimensiones del mueble empotrable (59,5 x 59,5 x 56 cm). Conecte a un enchufe 230 V / 16 A dedicado. Consulte el esquema de montaje en el manual.

¿Cuál es el modo de empleo para el primer uso?

Antes de la primera cocción, caliente el horno vacío a 250°C durante 1 hora en modo Calor rotativo para eliminar los olores a nuevo. Deje enfriar y limpie el interior con un paño húmedo.

¿Cómo precalentar el horno?

Seleccione el modo de cocción deseado, ajuste la temperatura con el botón giratorio, luego presione el botón Start. Espere la señal sonora que indica que el horno está precalentado.

¿Cómo usar la función pirólisis?

Retire todos los accesorios y los residuos grandes. Cierre la puerta, seleccione el modo Pirólisis (temperatura alrededor de 500°C), e inicie el ciclo. La duración varía de 1 a 3 horas. Después de enfriar, limpie las cenizas con un paño húmedo.

¿Qué hacer si el horno no calienta?

Verifique que la alimentación eléctrica esté conectada y que el disyuntor no haya saltado. Asegúrese de que un modo de cocción esté seleccionado y que la temperatura esté ajustada. Si el problema persiste, contacte al servicio postventa.

¿Cómo reemplazar la bombilla del horno?

Corte la alimentación eléctrica. Retire el vidrio de protección girando la tapa. Desenrosque la bombilla halógena (25 W, G9) y reemplácela. Vuelva a colocar la tapa y restablezca la corriente.

¿Cuáles son los códigos de error comunes?

El código E01 indica un problema de sonda de temperatura; E02 un defecto de comunicación; E03 un sobrecalentamiento. Consulte el manual para las acciones correspondientes. Si el error persiste, llame a un técnico.

¿Cómo ahorrar energía con este horno?

Use el modo Calor rotativo que distribuye mejor el calor, evite abrir la puerta durante la cocción, y apague el horno 5 a 10 minutos antes del final para aprovechar el calor residual.

¿Se puede usar papel de aluminio en el horno?

Sí, pero evite cubrir la base o las resistencias. Coloque el aluminio sobre la bandeja de goteo para evitar salpicaduras. No lo use en modo Pirólisis ya que podría derretirse.

¿Cómo limpiar el vidrio de la puerta?

Use un limpiador de vidrios suave y un paño de microfibra. Para una limpieza profunda, retire la puerta (consulte el manual) y desmonte los vidrios interiores. No use productos abrasivos.

MANUAL DE USUARIO Smart FSM 86 H FRANKE

ES Manual de usuario Horno eléctrico

DESCRIPCIÓN GENERAL 40

PANEL DE CONTROL 40

ACCESORIOS....41

FUNCIONES 41

PRIMER USO 42

USO DIARIO 42

CONSEJOS ÚTILES 43

TABLA DE COCCIÓN 44

LIMPIEZA Y MANTENIMIENTO 46

RESOLUCIÓN DE PROBLEMAS 47

ASISTENCIA 47

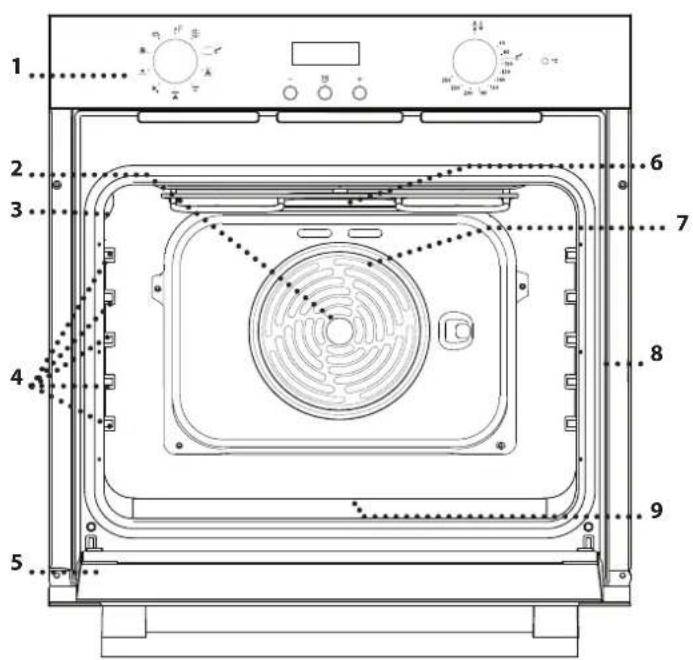

DESCRIPCIÓN GENERAL

1. Panel de control
2. Ventilador
3. Lámpara
4. Guías para los estantes (el nivel está indicado en la pared del compartimento de cocción)
5. Puerta
6. Resistencia superior/grill
7. Resistencia circular (no visible)

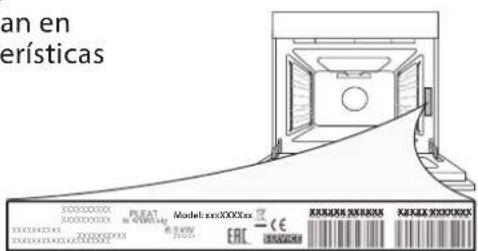

8. Placa de características (no debe retirarse)
9. Resistencia inferior (no visible)

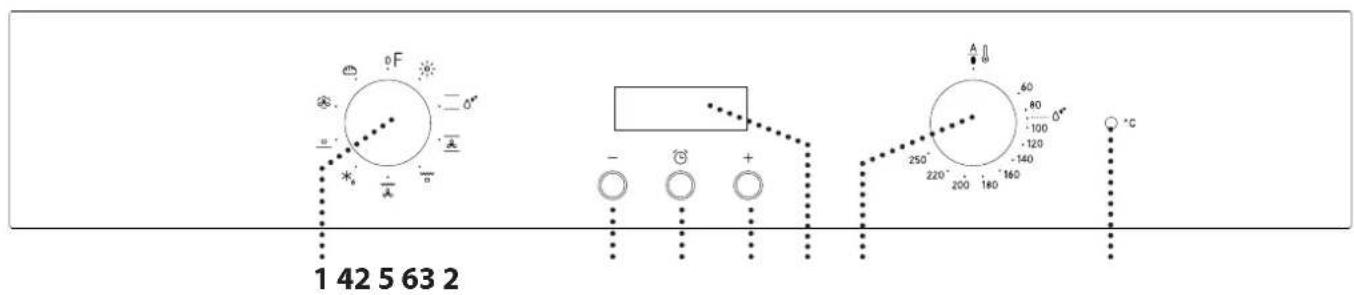

PANEL DE CONTROL

1. SELECTOR

Para encender el horno seleccionando una función. Póngalo en la posición 0 para apagar el horno.

2. BOTÓN +/-

Para disminuir o aumentar el valor que se muestra en la pantalla.

3. BOTÓN HORARIO

Para seleccionar los distintos ajustes: duración, hora de finalización de la cocción, temporizador.

4. PANTALLA

5. SELECTOR DEL TERMOSTATO / PRECALENTAMIENTO

Gire para seleccionar la temperatura deseada.

6. TERMOSTATO DEL LED / PRECALENTAMIENTO

Se enciende durante el proceso de precalentamiento. Se apaga cuando se alcanza la temperatura deseada.

ACCESORIOS

REJILLA GRASERA BANDEJA HORNEADO

El número de accesorios puede variar de un modelo a otro. Se pueden adquirir otros accesorios por separado en el Servicio Postventa.

INTRODUCCIÓN DE LA REJILLA Y OTROS ACCESORIOS

- Introduzca la rejilla en el nivel que desee, manteniéndola ligeramente inclinada hacia arriba y apoyando primero la parte trasera elevada (orientada hacia arriba). A continuación, deslícela horizontalmente a lo largo de las guías para estantes hasta el tope.

- Los demás accesorios, como la bandeja pastelera, se insertan horizontalmente deslizándolos a lo largo de las guías para estantes. - Las guías para estantes se pueden quitar para facilitar la limpieza del horno: tire de ellas para sacarlas de su alojamiento.

FUNCIONES

DESACTIVADO

Sirve para apagar el horno.

LUZ

Para encender la luz del compartimento.

CONVENCIONAL

____ Para cocinar cualquier tipo de alimento en un estante. Se recomienda utilizar el 2.° estante.

LIMPIEZA VAPOR

La acción del vapor liberado durante este ciclo especial de limpieza a baja temperatura permite eliminar la suciedad y los residuos de alimentos con facilidad. Vierta 200 ml de agua potable en el fondo del horno y utilice la función durante 35' a 90 °C. Active la función con el horno frío y déjelo enfriar durante 15' una vez terminado el ciclo.

HORNO DE CONVECCIÓN

Para hornear tartas con relleno líquido en un solo estante. Esta función se puede utilizar también para cocciones en dos estantes. Cambie de estante los alimentos para obtener una cocción más homogénea.

GRILL

Para asar al grill bistecs, kebabs y salchichas, cocinar verduras gratinadas o tostar pan. Cuando ase carne, le recomendamos colocar la grasera debajo para recoger los jugos de la cocción: coloque el recipiente en cualquiera de los niveles debajo de la rejilla y añada 200 ml de agua potable.

TURBO GRILL

Para asar grandes piezas de carne (pierna de cordero, rosbif, pollo). Le recomendamos utilizar la grasera para recoger los jugos de la cocción: Coloque el recipiente en cualquiera de los niveles debajo de la rejilla y añada 500 ml de agua potable.

DESCONGELANDO

Para descongelar alimentos más rápidamente.

— Útil para gratinar la base del plato. Esta función también se puede utilizar para cocinar lentamente, para terminar la cocción de platos jugosos y hacer concentrados de salsa.

AIRE FORZADO

Para hacer diferentes alimentos que requieren la misma temperatura de cocción en varios niveles (máximo tres) al mismo tiempo. Esta función puede utilizarse para cocinar diferentes alimentos sin que se mezclen los olores.

PAN

Para hornear distintos tipos y formatos de pan. Se recomienda utilizar el 2.° estante.

PRIMER USO

1. AJUSTE DE LA HORA

La primera vez que encienda el aparato, tendrá que ajustar la hora del día: en la pantalla parpadean «AUTO» y «0.00».

Para ajustar la hora, pulse los botones — y + al mismo tiempo: Ajuste la hora con los botones + y -. Pulse el botón horario para confirmar. Una vez seleccionado el valor horario deseado, puede cambiar el tono de la alarma: la pantalla muestra «ton 1».

Para seleccionar el tono deseado, pulse el botón —, después pulse el botón horario para confirmar.

Nota: Para cambiar la hora del día más tarde, por ejemplo después de cortes de corriente prolongados, proceda según se describe anteriormente.

2. CALENTAR EL HORNO

Un horno nuevo puede liberar olores que se han quedado impregnados durante la fabricación: es completamente normal.

Antes de empezar a cocinar, le recomendamos calentar el horno en vacío para eliminar cualquier olor.

Quite todos los cartones de protección o el film transparente del horno y saque todos los accesorios de su interior.

Caliente el horno a 250 °C durante aproximadamente una hora, preferiblemente utilizando la función «Horno de convección». Durante este tiempo, el horno debe permanecer vacío.

Siga las instrucciones para configurar la función correctamente.

Notas: Es aconsejable ventilar la habitación después de usar el aparato por primera vez.

USO DIARIO

1. SELECCIONAR UNA FUNCIÓN

Para seleccionar una función, gire el selector hasta el símbolo de la función deseada.

2. ACTIVAR UNA FUNCIÓN

MANUAL

Para iniciar la función seleccionada, gire el selector del termostato hasta la temperatura deseada.

Para interrumpir la función en cualquier momento, apague el horno, gire el selector y el selector del termostato hasta 0.

LIMPIEZA VAPOR

Para activar la función de limpieza «Limpieza a vapor», vierta 200 ml de agua potable en la base del horno, después gire el selector y el selector del termostato hasta el icono ⚠.

Se recomienda utilizar esta función durante 35'.

3. PRECALENTANDO

Una vez activada la función, el led del termostato se encenderá para indicar que el proceso de precalentamiento se ha iniciado.

Al final del proceso, el led del termostato se apaga indicando que el horno ha alcanzado la temperatura programada: coloque los alimentos dentro y proceda con la cocción.

Nota: Colocar los alimentos en el horno antes de que haya finalizado el precalentado puede tener efectos adversos en el resultado final de la cocción.

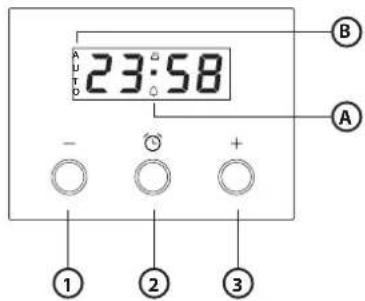

. USO DEL PROGRAMADOR ELECTRÓNICO

Si pulsa el botón horario puede seleccionar varios modos para mantener o programar el tiempo de cocción.

Nota: Después de unos segundos sin ninguna interacción, sonará un timbre y se confirmarán todos los ajustes.

1. Botón – : para reducir el valor que se muestra en pantalla
2. Botón Ⓤ: para seleccionar los distintos ajustes:
3. Botón +: para aumentar el valor que se muestra en pantalla

A. El símbolo 🔒 indica que el temporizador está en funcionamiento

B. El símbolo AUTO confirma que se ha realizado un ajuste

. PROGRAMACIÓN DE LA COCCIÓN

Una vez seleccionada y activada la función, se puede ajustar la duración.

DURACIÓN

Pulse durante al menos 2 segundos el botón horario: el símbolo 🚙 parpadea.

Vuelva a pulsar el botón horario: en la pantalla aparece DUR y 0.00 por orden mientras AUTO parpadea.

Ajuste la duración con los botones + y -. Al cabo de unos segundos, la pantalla muestra la hora y AUTO permanece encendido, confirmando el ajuste.

Nota: Para ver el tiempo de cocción restante, pulse el botón horario durante al menos 2 segundos.

Para cambiarlo, si es necesario, vuelva a pulsarlo y use los botones + y - para modificar la duración.

FINALIZACIÓN DE LA COCCIÓN

Al finalizar la cocción, el símbolo se apaga, suena una alarma y AUTO parpadea en la pantalla.

Pulse cualquier botón para desactivar la alarma.

Vuelva a poner el selector de funciones y el selector del termostato en O y después pulse el botón horario durante al menos 2 segundos para apagar el horno.

AJUSTE DEL TEMPORIZADOR

Esta opción no interrumpe ni activa la cocción, pero le permite utilizar la pantalla como temporizador, tanto si la función está activada como si el horno está apagado. Para activar el temporizador, pulse el botón horario durante al menos 2 segundos: en la pantalla parpadea el símbolo 🔒.

Ajuste la duración con los botones + y -: la cuenta atrás se inicia al cabo de unos segundos.

La pantalla muestra la hora y el símbolo permanece encendido, confirmando que se ha ajustado el temporizador.

Nota: Para ver la cuenta atrás y cambiarla si es necesario, vuelva a pulsar el botón horario durante al menos 2 segundos.

CONSEJOS ÚTILES

CÓMO UTILIZAR LA TABLA DE COCCIÓN

La tabla indica la mejor función, accesorios y nivel para cocinar los diferentes tipos de alimentos. Los tiempos de cocción se inician cuando se coloca el alimento en el horno, excluyendo el precalentamiento (cuando sea necesario). Las temperaturas y los tiempos de cocción son orientativos y dependen de la cantidad de alimentos y del tipo de accesorio utilizado. En principio, aplique los valores de ajuste recomendados más bajos y, si la cocción no es suficiente, auméntelos. Utilice los accesorios suministrados y, si es posible, moldes y bandejas.

pasteleras metálicas de color oscuro. También puede utilizar recipientes y accesorios tipo pírex o de cerámica, aunque deberá tener en cuenta que los tiempos de cocción serán ligeramente mayores.

COCCIÓN DE VARIOS ALIMENTOS A LA VEZ

El uso de la función «AIRE FORZADO» permite cocinar al mismo tiempo distintos alimentos que requieran la misma temperatura (por ejemplo: pescados y verduras), en diferentes niveles. Retire del horno los alimentos que requieran menor tiempo de cocción y deje los que necesiten una cocción más prolongada.

TABLA DE COCCIÓN

RECETA FUNCIÓN PRECALENTAR			TEMPERATURA(°C)	DURACIÓN(MIN)	NIVELY ACCESORIOS
Tartas esponjosas		[SWYG]	Sí 150 - 170 30-90		2
			Sí 160 - 180 30 - 90		4 1
Bizcochos rellenos(tarta de queso, strudel, tarta de frutas)			Sí 160 - 200 35 - 90		2
			Sí 160-200 40 - 90		4 2
Biscuits / tartaletas			Sí 160 - 180 15 - 35		2/3
			Sí 150 - 170 20 - 45		4 2
			Sí 150 - 170 20 - 45		5 3 1
Lionesas		[W445]	Sí 180-200 40-60		2
			Sí 170-190	35 - 50	4 2
Merengues			Sí 90	150-200	2
			Sí 90	140-200	4 2
			Sí 90	140 - 200	5 3 1
Pizza / pan			Sí 220-250 10-25		1/2
			Sí 200-240 20 - 45		4 2
Pan pequeño 80 g			Sí 180 - 200	30 - 45	2
Barra de pan 500 g			Sí 180	50 - 70	1/2
Pan			Sí 180 - 200	30-80	4 2
Pizza congelada		[2ZYC]	Sí 250	10 - 20	2
			Sí 230-250 10-25		4 2
Tarta salada(tarta de verdura, quiche)			Sí 180 - 200 30 - 45		2
			Sí 180-200 35-50		4 2
			Sí 180 - 200 35 - 50		5 3 1
Volovantes/Tartas dulces			Sí 190 - 200 20 - 30		2
			Sí 180 - 190 20 - 40		4 2
			Sí 180 - 190 20 - 40		5 3 1
Lasañas/pasta al horno/canelones/tartas		—	Sí 190 - 200 45 - 65		2

ACCESORIOS
	Rejilla	Fuente para horno o molde sobre rejilla	Bandeja pastelera o molde sobre rejilla	Bandeja pastelera con 200 ml de agua	Bandeja horneado
RECETA FUNCIÓN PRECALENTAR			TEMPERATURA(°C)	DURACIÓN(MIN)	NIVELY ACCESORIOS
Cordero/ternera/buey/cerdo 1 kg	—	Sí	190 - 200	80-110	2
Asado de cerdo con piel 2 kg	∞	Sí	180 - 190	110 - 150	2
Pollo / Conejo / Pato 1 kg	—	Sí	180 - 200	50-100	2
Pavo / oca 3 kg	—	Sí	180 - 200	50-100	2
Pescado al horno / en papillote0,5 (filete, entero)	—	Sí	170-190	30-45	2
Verduras rellenas(tomates, calabacines, berenjenas)	∞	Sí	180-200 50 - 70		2
Pan tostado	∞	5'	250	2 - 6	5
Filetes/rodajas de pescado	∞	5'	250	15 - 30 *	4 3
Salchichas, pinchos morunos,costillas, hamburguesas	∞	5'	250	15 - 30 *	5 4
Pollo asado 1-1,3 kg	∞	-	200 - 220	60 - 80 **	3 1
Rosbif poco hecho 1 kg	∞	-	200	35 - 50 **	3
Pierna o jarrete de cordero	∞	-	200	60 - 90 **	3
Patatas al horno	∞	-	200-220	35-55 **	3
Verduras gratinadas	∞	-	200 - 220	25-55	3
Carnes y patatas	∞	Sí	190-200	45-100 ***	4 1
Pescados y verduras	∞	Sí	180	30 - 50 ***	4 1
Lasaña y carne	∞	Sí	200	50-100 ***	4 2
Menú completo Tarta de fruta (Nivel 5) /Lasaña (Nivel 3) / Carne (Nivel 1)	∞	Sí 180 - 190	40 -120 ***		5 3 1

*Dar la vuelta al alimento a mitad de la cocción ** Gire el alimento cuando hayan transcurrido dos tercios del tiempo de cocción (si es necesario). *** Tiempo de cocción estimado: Los platos se pueden extraer del horno antes o después según los gustos personales.

FUNCIONES
	Convencional	Grill	Turbo Grill	Aire forzado	Horno de convección	Pan

LIMPIEZA Y MANTENIMIENTO

No utilice aparatos de limpieza al vapor.

Utilice guantes de protección durante todas las operaciones.

Lleve a cabo las operaciones necesarias con el horno frío.

Desconecte el aparato de la red eléctrica.

No utilice estropajos de acero, estropajos abrasivos ni productos de limpieza abrasivos/ corrosivos, ya que podrían dañar las superficies del aparato.

SUPERFICIES EXTERIORES

• Limpie las superficies con un paño húmedo de microfibra. Si están muy sucias, añada unas gotas de detergente neutro al agua. Seque con un paño seco.
• No utilice detergentes corrosivos ni abrasivos. Si uno de esos productos entra accidentalmente en contacto con la superficie del aparato, límpielo de inmediato con un paño húmedo de microfibra.

SUPERFICIES INTERIORES

- Después de cada uso deje que el horno se enfríe y, a continuación, límpielo, preferiblemente cuando aún esté tibio, para quitar los restos o las manchas causadas por los residuos de los alimentos. Para secar la condensación que se haya podido formar debido a la cocción de alimentos con un alto contenido en agua, deje que el horno se enfríe por completo y límpielo con un paño o esponja.

• Active la función «Limpieza a vapor» para unos resultados de limpieza óptimos de las superficies internas.
• La puerta se puede montar y desmontar para facilitar la limpieza del cristal.
• Limpie el cristal de la puerta con un detergente líquido adecuado.
• La resistencia superior del grill se puede bajar para limpiar el panel superior del horno.

ACCESORIOS

Después del uso sumerja los accesorios en una solución líquida con detergente, utilice guantes si aún están calientes. Los residuos de alimentos pueden quitarse con un cepillo o esponja.

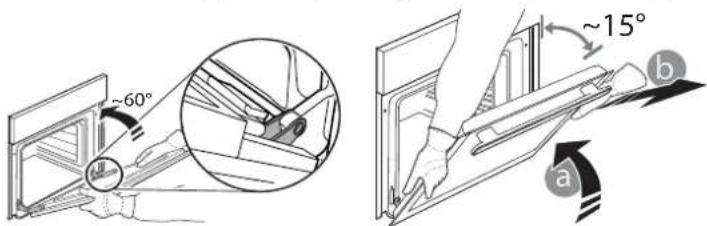

EXTRACCIÓN E INSTALACIÓN DE LA PUERTA

1. Para quitar la puerta, ábrala por completo y baje los pestillos hasta que estén en posición desbloqueada.

1. Cierre la puerta tanto como pueda.

Sujete bien la puerta con las dos manos –no la sujete por el asa.

Simplemente extraiga la puerta cerrándola mientras tira de ella hacia arriba (a) hasta que salga de su alojamiento (b).

Ponga la puerta en un lado, apoyada sobre una superficie blanda.

1. Vuelva a instalar la puerta llevándola hacia el horno, alineando los ganchos de las bisagras con sus alojamientos y fijando la parte superior en su alojamiento.
2. Baje la puerta y ábrala por completo. Baje los pestillos a su posición original: asegúrese de haberlos bajado por completo.
3. Intente cerrar la puerta y compruebe que esté alineada con el panel de control. Si no lo está, repita los pasos de arriba.

PRESS TO CLEAN - LIMPIEZA DEL CRISTAL

1. Después de desmontar la puerta y colocarla sobre una superficie blanda con las asas hacia abajo, pulse simultáneamente los dos enganches de retención y extraiga la parte superior de la puerta tirando hacia usted.

1. Sujete los cristales interiores firmemente con las dos manos, extráigalos y colóquelos sobre una superficie blanda antes de limpiarlos.
2. Para colocar el cristal interior correctamente, asegúrese de que la letra «R» está visible en la esquina izquierda. Primero introduzca el lado largo del cristal marcado con una «R» en los soportes y después bájelos hasta su posición.

1. Vuelva a colocar la parte superior: un clic le indicará que se ha colocado correctamente. Asegúrese de que el precinto esté asegurado antes de volver a montar la puerta.

SUSTITUCIÓN DE LA LÁMPARA

1. Desconecte el horno de la red eléctrica.
2. Retire la tapa de la lámpara, sustituya la bombilla y vuelva a enroscar la tapa de la lámpara.
3. Vuelva a conectar el horno a la red eléctrica.

Nota: Utilice sólo bombillas halógenas de 20-40W/230 \~ V tipo G9, T300 °C. La bombilla que se usa en el aparato está diseñada específicamente para electrodomésticos y no es adecuada para la iluminación general de estancias de una vivienda (Normativa CE 244/2009). Las bombillas están disponibles en nuestro Servicio Postventa. - Si utiliza lámparas halógenas, no las toque con las manos desnudas ya que las huellas dactilares podrían dañarlas. No utilice el horno hasta que no haya vuelto a colocar la tapa de la bombilla. Este producto incluye una fuente de luz con una clase de eficiencia energética G.

RESOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución
El horno no funciona. Corte de suministro.Desconexión de la red eléctrica.	Compruebe que haya corriente eléctrica en la red y que el horno esté enchufado a la toma de electricidad.Apague el horno y vuelva a encenderlo para comprobar si se ha solucionado el problema.

En caso de problemas de funcionamiento, póngase en contacto con un Centro de Asistencia Técnica de Franke. No solicite nunca los servicios de técnicos no autorizados.

Indique:

• el tipo de fallo
• el modelo del aparato (art./código)
• el número de serie (S/N), indicado en la placa de características, que se encuentra en el borde derecho del interior del horno (visible con la puerta del horno abierta).

Cuando se ponga en contacto con nuestro Centro de Asistencia, deberá indicar los códigos que figuran en la placa de características de su producto.

ÍNDICE

VISÃO GERAL....49

PAINEL DE CONTROLO 49

ACESSÓRIOS....50

FUNÇÕES......50

UTILIZAR PELA PRIMEIRA VEZ 51

CÓMO UTILIZAR EL PROGRAMADOR ELECTRÓNICO

La pantalla muestra la hora y el símbolo permanece encendido, confirmando que el temporizador está activo.
